Сборка и установка душевых кабин самостоятельно: инструкция

Выбор трапа для душевой кабины

Для душевых кабин без поддона очень важен выбор трапа, который собирает использованную воду и направляет ее в канализацию. От эффективности работы трапа напрямую зависит комфорт принятия душа, поэтому к вопросу выбора данного элемента нужно подходить с максимально возможной ответственностью. Душевые трапы делятся на несколько категорий в зависимости от материала изготовления и расположения в кабинке.

Для изготовления трапов используется два материала:

1. Пластик. Самый популярный вариант. Пластиковые трапы используются практически повсеместно. Из достоинств данного материала стоит в первую очередь выделить устойчивость к агрессивным веществам и неплохую механическую прочность. Кроме того, пластик прост в уходе и имеет небольшой вес, упрощающий монтаж душа. Пластиковые душевые трапы комплектуются сифонами, предотвращающими распространение канализационных запахов.
2. Нержавейка. Трапы из нержавеющей стали главным образом предназначены для установки в помещениях, где имеются особые санитарные требования. В остальном такие изделия имеют все достоинства нержавейки – высокая прочность, простой монтаж и надежность.

В зависимости от типа и расположения трапы делятся на две категории:

1. Точечные. При использовании точечных трапов слив осуществляется за счет подключенного к канализации воронкообразного отверстия, к которому нужно направить уклон. Габариты таких сливов невелики, что позволяет устанавливать их в любой точке душевой кабинки.
2. Линейные. Самый распространенный вид душевых трапов. Популярность такого варианта в основном обуславливается очень высокой эффективностью слива. Конструктивно линейный слив представляет собой лоток или желоб, который закрыт пластиковой или металлической решеткой. К лотку, расположенному вдоль одной из стенок душа, обязательно должен идти небольшой уклон.

Помимо уже описанных видов сливов, существует еще и пристенный вариант, который представляет собой некий гибрид точечных и линейных устройств. Пристенные трапы дополняются приемником сточных вод, который нужно встроить в расположенную рядом стену. Впрочем, обходятся такие устройства дороже, поэтому выбирают их нечасто. Для небольших душевых кабин используются точечные сливы, а во всех остальных случаях оптимальным вариантом оказываются линейные системы.

Душевые трапы, изготовленные из качественных материалов, при условии грамотной установки могут выдерживать нагрузки до 300 кг. Температура воды в сливе не должна превышать 85 градусов. Стандартная производительность сливов колеблется в пределах от 8 до 15 л/мин. При необходимости отведения большего объема воды обычно используют трапы-лотки длиной от 30 до 120 см, пропускная способность которых достигает 40 л/мин.

Особенности монтажа

До начала сборки и установки душевой кабины, необходимо знать, как выбрать ее месторасположение. Ее следует монтировать около вытяжки и при наличии у модели многочисленных функций потребуется подключение к электропитанию, а значит, необходимо заземление.

Выполняя сборку поддона, непременно пользуются уровнем, обеспечивающим горизонтальность монтажа. При прокладке трубопровода непременно задействуют герметики – в противном случае протечки воды приведут к необходимости все переделывать. Делая подключение кабины к водоснабжающей сети, следует поставить не меньше одного фильтра. Трубы укладывают вдоль плинтусов или размещают в стене или специальном коробе.

В качестве примера, в статье будет рассмотрено, как установить душевую кабину своими руками Massimo (Китай) угловой конструкции с высоко расположенным поддоном, имеющую размеры 100х100 сантиметров.

Разновидности душевых

Замена громоздкой ванны на душевую кабину или дополнения санузла таким полезным сантехническим устройством производятся очень часто. При этом выпускаемые промышленно душевые кабинки устраивают не всех пользователей, многие предпочитают создавать душевую кабину своими руками. В зависимости от того, как расположена кабинка (отсек) выделяют несколько вариантов:

• угловая – наиболее распространенная благодаря компактности и удобству размещения. Может быть квадратной, прямоугольной, многоугольной, с круговым сегментом;
• пристенная – прямоугольная конструкция, примыкающая одной стороной к стене;
• с одной стенкой – размещается так, чтобы стенками с трех сторон служили капитальные стены (перегородки) ванной комнаты. Часто одна или две перегородки возводятся специально для ограничения душевого отсека;
• без стенок – ниша или участок между стенами, имеющий отдельный сток в канализацию.

Промышленные душевые кабины имеют прямые или выпуклые (рис.5) дверки, самодельные чаще всего снабжают прямыми, поскольку это сильно упрощает монтаж и использование.

По типу основания душевая своими руками в квартире может быть:

• с более или менее высоким поддоном (касается как готовых кабинок, так и встроенных душевых уголков);
• на подиуме;
• с полом на уровне общего пола санузла.

Во всех трех случаях слив в канализацию обеспечивается проложенным либо под общим полом, либо под подиумом (поддоном) душевым трапом и канализационными трубами. Если уровень пола душевого уголка и всего санузла совпадает, желательно к сливу душевой кабинки (так называемому душевому трапу) добавить общий для всего помещения трап – это поможет избежать затопления квартиры и соседей при случайном засорении или недостаточно быстром стоке через основной слив.

По трудоемкости все типы сантехнических конструкций этого типа делятся в соответствии с тем, сколько готовых элементов используется в монтаже.

Наиболее просто сделать душевую кабину в квартире, используя готовые сборные комплекты. Установка отдельно приобретенных поддона и дверок, а также смесителя требует больших навыков в строительстве и отделке. Наконец, наиболее сложный – и при этом экономичный – вариант: душевой уголок своими руками с самодельным поддоном или подиумом (или переделкой пола), самостоятельной подводкой воды и канализации, отделкой и прочим.

Выбор конструкции

От выбора места для расположения кабины зависит ее форма:

1. Угловые конструкции самые удобные и компактные. Конфигурация прямоугольная, квадратная, треугольная, с прямыми сегментами или полукруглыми. Размещают в углу между 2 стенками.
2. Изделия с 2 закрытыми боковинами и дверью устанавливают задней открытой стороной к стене.
3. Если у кабинки только 1 передняя сторона, ее можно разместить в нише комнаты. Часто возводят перегородку, чтобы ограничить душевой отсек.

Дверки у промышленных изделий часто выпуклые, самодельные устанавливают прямые, чтобы упростить конструкцию.

Основание бывает с поддоном разной высоты, поднятым на подиум, на уровне пола помещения. Слив воды происходит через установленный душевой трап и канализационные трубы.

Функционал и размеры

Стандартные габариты гидробокса с низким поддоном — 900×900 мм, высота — 2,0 м. Размеры можно уменьшить до 800×800 мм, если пользоваться кабинкой будут невысокие худощавые люди. Если конструкция без поддона, параметры увеличивают до 1,1×1 м, чтобы уменьшить вероятность падения на скользком основании.

Душ с поддоном 47 см увеличенной высоты — 2,2 м. Минимальные размеры — 1200×800 мм. Если сделать меньше, неудобно заходить и выходить. Глубокий поддон может использоваться как сидячая ванна для взрослых. Детям заменит полноценную купель. В емкости можно стирать крупные вещи.

Виды кабин и комплектация

Стоит сразу отметить, что все виды душевых кабин отличаются по форме, материалам изготовления и способу установки относительно пространства ванной. Разберем каждый вид подробнее:

Закрытые модели

Являются самым распространенным вариантом. У каждого второго человека, который предпочитает душевые кабины, можно встретить именно это вид. Он характеризуется закрытыми стенками и представляет собой отдельное небольшое помещение. Закрытая душевая кабина имеет также дверь, поддон, крышу и лейку. Внутри встроены дополнительные функции, которые необходимы для комфортного принятия душа. По желанию можно установить подогреватель воды и даже радиоприемник. Главным минусом такого вида душевых кабин является стоимость, которая является выше средней на рынке.

Многое зависит и от производителя, а также материала, из которого изготовлена кабинка. Одним из главных плюсов таких моделей является хорошая звукоизоляция. К преимуществам также относятся дополнительные функции, разнообразие моделей на рынке и быстрая установка.

Открытые кабины

В подобном случае стенкой будет являться стена самого помещения. Комплектация этого вида душевой кабинки включает в себя только дверь, поддон, на который человек становится, и лейку для душа. Вариант достаточно простой и не имеет никаких дополнительных возможностей. Преимущественно такие модели устанавливаются в углу ванной комнаты. Безусловно, главным их преимуществом является стоимость. Такая кабинка является самой бюджетной среди всех представленых на рынке. Также предоставляется возможность сооружения кабины любой площади, которая будет необходима для комфортного использования.

Главный их недостаток – затруднительный ремонт канализационных и водопроводных узлов. Открытые модели не имеют верхнее основание, то есть крышу. Таким образом, «тропический душ» в данном случае невозможен. Используется обычная душевая лейка, которая подключена к смесителю. Данный вид душевой кабинки предназначен только для того, чтобы просто помыться, но не расслабиться под теплой водой.

Поддоны нужны для сбора воды, а также ее слива в канализацию. По форме поддоны разделяются на угловые и прямоугольные.

При его выборе прежде всего обращать внимание на глубину, которая подразделяется на:

• Глубокие, или высокие поддоны. Очень похожи на маленькую ванну, в которой предоставляется возможность посидеть и набрать воду.
• Поддоны среднего размера. Считаются наиболее универсальными и используются намного чаще других видов.
• Низкие поддоны. Они довольно компактные. Нередко их называют плоскими. Обусловлено это тем, что они практически незаметны. Такие поддоны требуют особой техники монтажа слива воды. В противном случае могут возникнуть проблемы и вода не будет уходить в канализацию.

Чаще всего встречаются поддоны, которые изготовлены из акрила.

Можно найти также изделия из других материалов:

• чугунные;
• стальные;
• фаянсовые;
• из искусственного мрамора;
• натурального камня.

Как правило, самым популярным и часто используемым является именно акриловый поддон. Он отличается прочностью, простотой в уходе и недорогой стоимостью. Самым дорогим является поддон, изготовленный из натурального камня. Главное его преимущество – быстрое нагревание. Как правило, поддон еще долго сохраняет тепло, что делает пребывание в душе более комфортным.

Стенки являются необходимыми комплектующими душевой. Их главная функция – защита от попадания воды, которая может выходить далеко за пределы кабинки. Сырьем для производства дверей служит пластик, стекло или алюминий. Стеклянные дверцы являются наиболее востребованными. На рынке они представлены в двух вариантах: матированное и тонированное стекло.

Стандартной комплектацией душевой кабинки являются следующие элементы:

• поддон;
• задняя панель;
• крыша;
• стойки.

Сборка душевой кабины, видео инструкция

Процесс сборки делится на два этапа: проверочная сборка и установка кабины на постоянное место. Душевая кабинка собирается на просторном месте без использования герметика. Это позволит:

• убедиться в наличии всех деталей;
• выявить бракованные изделия и заменить их;
• проверить отверстия;
• ознакомиться с порядком сборки.

https://youtube.com/watch?v=hyIo8KPOzQM

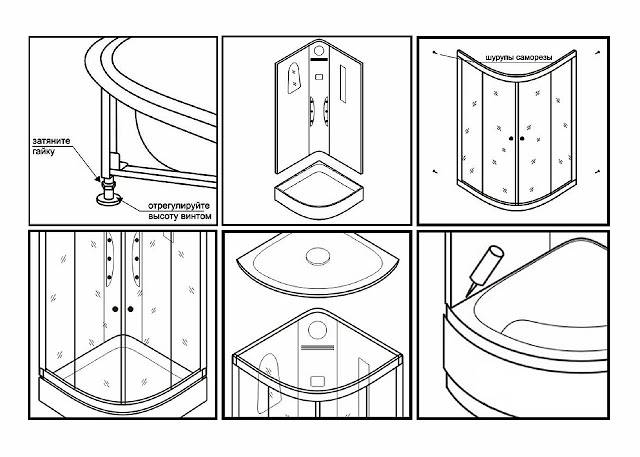

Поэтапный монтаж душевой кабинки своими руками

Монтаж поддона. Перед началом установки нижней части конструкции, следует с помощью гибких шлангов провести отвод и слив воды.

Оптимальным вариантом будет расположение канализации под сливным отверстием.

Если сток предполагается со стороны раковины или ванны, то необходимо будет установить тройник.

1. С поддона снимается облицовка, и он переворачивается вверх дном. С изделием, выполненным из стекловолокна, рекомендуется работать в перчатках.
2. Ножки от поддона (металлические шпильки) закрепляются в посадочных местах. Сверху них накручиваются гайки и шайбы.
3. Выбирается самая короткая опора и в ней закрепляется центральная ножка.
4. После этого поддон саморезами прикрепляется к деревянным брускам (для поддонов из акрила), и затягиваются все крепления. При отсутствии каркаса рекомендуется создать для надёжной фиксации конструкции дополнительное укрепление, а именно – подушку из бетона.
5. После закрепления ножек проводится установка поддона. Чтобы не было перекосов, следует воспользоваться строительным уровнем.

Для поддона, не имеющего ножек, пол следует выравнивать стяжкой из цемента. После этого проводится облицовка керамической плиткой.

Установка сифона

Устанавливать сливной сифон следует в специально подготовленное отверстие. Все элементы изделия вкручиваются со специальными насадками. Затягивать следует аккуратно, иначе можно перетянуть и сломать.

Так как сифон периодически придётся снимать и чистить, то промазка стыков герметиком не рекомендуется.

Крепление на поддон фартука:

Фартук на поддон душевой кабинки устанавливается с помощью специальных пластиковых кронштейнов.

1. Крепятся кронштейны по ободу поддона с помощью саморезов.
2. В них вставляется верх фартука.
3. Внизу шпилек вставляются нижние кронштейны и затягиваются гайками.
4. Фартук к ним крепится с помощью саморезов и закрывается блестящей пробкой.

Во время монтажа кабинки защитную плёнку рекомендуется снимать сначала только в местах крепления. Это позволит не поцарапать детали во время сборки.

Выбираем подходящую модель

Поддоны для душевых кабинок бывают различных форм – квадратные, прямоугольные, со скругленными краями. Выбор здесь зависит от желания владельца. Гораздо важнее при установке учитывать глубину конструкции:

1. Глубокие поддоны напоминают небольшие ванны. Они имеют высокие бортики (от 20 см) и опираются на мощный каркас с шестью ножками, регулируемыми по высоте

Цены на глубокие душевые поддоны

У средних по глубине изделий высота бортиков от 10 до 20 см. Их опорная система может быть такой же, как у глубоких либо как у мелких аналогов.

Бортики у мелких или низких конструкций невелики, их также иногда оснащают ножками. Но в большинстве случаев они не имеют опоры. И под них требуется закладывать специальный фундамент.

В некоторых случаях в качестве дна душевой кабины выступает гидроизолированный пол с трапами для слива воды.

Поддоны также бывают встроенными и съемными. Этот момент обязательно учитывается при монтаже.

Поддоны с тонкими стенками делают из акрила и пластика. К преимуществам таких моделей относят легкость транспортировки и установки, а также бюджетную цену. Но тонкостенные модели имеют ряд недостатков:

• механические деформации от ног моющихся людей;
• растрескивание поверхности из-за перепадов температуры;
• необходимость в прочной основе.

Покрытие стальных поддонов может отслаиваться, на поврежденных местах появляются ржавые пятна. Акриловые аналоги несложно поцарапать, если, к примеру, вы решили помыть любимого пса.

Керамические поддоны или те, что сделаны из кирпича и бетона, более прочные. Самыми же долговечными являются чугунные модели.

Нюансы самостоятельного выполнения монтажа поддона из акрила

Уязвимое место акрилового днища – это центральная его часть. Под ней нет никакой опоры. Под тяжестью веса крупного человека она может лопнуть.

Чтобы укрепить модель из акрила и установка ее считалась правильной, работы выполняются в строгой последовательности.

Подготовительный этап перед установкой

• Проверяется вся разводка канализационной и водопроводной системы на состояние труб.
• Для подключения кабины к электричеству укладывается проводка устойчивая к сырости и воздействию воды.
• Для подключения поддона к канализации и системе подачи воды приобретаются трубы высокого качества, чтобы в дальнейшем избежать течи.
• Труба канализации подводится к центру поддон, вместо приблизительного нахождения отверстия слива.
• Проверяется вся разводка труб канализации и подачи воды на герметичность соединений.
• Закрываются тряпкой отверстия, где будут соединения с поддоном. Это делается, чтобы вовремя установки днища туда не попадал мусор.

Монтажные работы

Говорить о том, что установка душевого поддона правильно выполнена можно лишь в том случае, если конструкция строго выравнена по вертикали и главное по горизонтали. Тогда только будет правильно организован сток отработанных вод в канализацию. Не будут образовываться лужи на днище кабины. Без ровного основания из плитки ровно установить поддон не возможно.

Если укрепляется середина днища, то горизонтальность конструкции не нарушается. Дальше проводится подключение к водопроводу и канализации. Вымеряется расстояние от пола до тыльной стороны поддона. Оставляется место для монтажа слива так, чтобы была возможность провести чистку сифона, заменить сточную трубу.

Прочность установки днища кабины

Если приобретен поддон с высокими бортиками, то в качестве дополнительной опоры может быть кирпичная стена или трубы из стали. Выбор зависит от размеров конструкции.

Между опорами и поддоном укладывается прокладка из резины. В кирпичной опоре монтируется смотровой люк, чтобы обеспечивался доступ к коммуникациям.

Плюсы и минусы стекла в душе

Стеклянные перегородки — сочетание практичности и стильного дизайна. Производители предлагают широкий выбор таких изделий. Конструкции бывают прозрачными, матовыми, окрашенными, с пескоструйной обработкой. Некоторые модели украшены декоративной пленкой или гравировкой, фотопечатью. Перегородки решают проблему мокрых стен, полов и распространения брызг за пределы душевой кабины.

Другие достоинства, характерные для дверей из стекла:

1. Экологичность. Материал изготавливается из природного сырья без использования химических компонентов. Нагреваясь от горячей воды, он не выделяет вредных веществ.
2. Стойкость к перепадам температур за счет отсутствия расширения и сжатия материала при его нагревании или охлаждении.
3. Устойчивость к повышенной влажности. При воздействии воды створки не деформируются.
4. Долговечность. Конструкции способны прослужить не один десяток лет, сохраняя первоначальную эстетичность.
5. Обилие моделей и форм (кабины бывают прямоугольными, квадратными, полукруглыми или в виде четверти круга).
6. Способность визуально увеличить пространство.

Сборка потолка душевой кабины:

Установка лампы:

В первую очередь, удобно собирать после поддона крышу (это мое личное мнение). Для этого находим лампу, эпический душ (шутка юмора), кулер, динамик и декоративные крышки (комплектации бывают разные, всего этого может и не быть) — все это добро обычно лежит в отдельной или общей коробочке.

Первым делом снимаем защитную пленку.

Вначале продеваем провод в отверстие полностью подходящее по размеру и форме.

Обязательно проверьте свою работу. Лампа должна быть хорошо закреплена при помощи стальных распорок.

Чтобы не дребезжал динамик, можно по по окружности, совсем немного, нанести по кругу герметик.

Находим 2 декоративные, обычно круглой формы, решетки.

Шурупчики потолка обычно лежат в одном маленьком пакетике. Идентифицировать их можно по необходимому количеству и примеркой по длине.

Вам лучше не использовать шуруповёрт, а прикрутить отверткой. Иначе можно повредить гнездо, в которое вкручивается шуруп.

Сборка открытых и закрытых моделей

Порядок монтажа разных моделей сильно не отличается. Но конструкция открытых кабинок более проста, поэтому не вызовет особых затруднений:

1. установка поддона;
2. сборка рамы;
3. соединение поддона и рамы;
4. обработка герметиком;
5. монтаж прозрачных элементов.

Сборка закрытых боксов идентична, но осложнена дополнительными манипуляциями:

• стенки собираются отдельно;
• крепятся к поддону в готовом виде;
• соединяют шланги с системой подачи воды;
• устанавливают лицевые панели на усиленный профиль;
• собирают и монтируют крышу;
• герметизируют швы и отверстия;
• устанавливают декоративную панель.

Потолочная панель и фурнитура

Потолочная панель (или попросту крыша) душевой кабины может содержать в себе несколько опциональных элементов:

• душевая лейка;
• вентилятор;
• подсветка;
• динамик.

Эта панель собирается заранее, а потом в готовом виде закрепляется на специальной опоре, сформированной при помощи боковых панелей и каркаса двери. Для более надежного соединения стыков можно воспользоваться специальными смазывающими и герметизирующими материалами. Обработка ими поможет предотвратить специфическое гудение душевой кабинки при включении тех или иных опций.

Дверная фурнитура устанавливается, как правило, в последнюю очередь. Чтобы эта операция прошла успешно, нужно выполнить ряд действий.

В нижней и верхней частях дверного проема устанавливают идущие в комплекте и вывернутые по максимуму ролики. Осуществляется отделка периметра двери уплотняющим материалом. После этого дверь (обычно она делается из закаленного стекла или стеклопластика) может быть установлена на свое место в общей конструкции.

Теперь необходимо определить оптимальное положение двери путем регулирования верхних роликовых механизмов. Винты, с помощью которых здесь закрепляются ролики, покрываются особыми декоративными заглушками. Наконец, устанавливается остальная мелкая фурнитура: ручки, зеркальце и так далее.

На этом сам монтаж завершается. Но для того чтобы полностью быть уверенным в своей новой душевой кабине, стоит провести финальную проверку всех компонентов. Соединения должны быть герметичными, а поддон в процессе эксплуатации не должен скрипеть (если же скрип издается, ножки под поддоном еще раз подвергаются регулировке). Только после этого кабинкой можно пользоваться.

Сборка потолка

Собираем потолок душевой кабинки. Чтобы снять плёнку, открутите вентиляционные решётки и динамик.

Чтобы вентилятор работал на вытяжку, закрепите его обозначениями наружу.

Потолочную лейку желательно обработать герметиком, чтобы не выкручивалась.

Устанавливаем потолок на место, пока без силикона. Он прикручивается снизу на 4 самореза из нержавеющей стали 16 мм.

Шланги подключаем к лейкам с помощью зажимных клипс.

Провода подключаются через наконечники по цвету и маркировке. Трансформатор находится на потолке.

Подключаем и проверяем воду и электричество. Не замочите верхний край поддона.

Ставим кабинку на место и проверяем устойчивость и уровень.

С внутренней стороны обрабатываем силиконом нижний периметр и центральную стойку.

Виды кабин и комплектация

Стоит сразу отметить, что все виды душевых кабин отличаются по форме, материалам изготовления и способу установки относительно пространства ванной. Разберем каждый вид подробнее:

Открытые кабины

В подобном случае стенкой будет являться стена самого помещения. Комплектация этого вида душевой кабинки включает в себя только дверь, поддон, на который человек становится, и лейку для душа. Вариант достаточно простой и не имеет никаких дополнительных возможностей. Преимущественно такие модели устанавливаются в углу ванной комнаты.

Безусловно, главным их преимуществом является стоимость. Такая кабинка является самой бюджетной среди всех представленых на рынке. Также предоставляется возможность сооружения кабины любой площади, которая будет необходима для комфортного использования.

Главный их недостаток – затруднительный ремонт канализационных и водопроводных узлов. Открытые модели не имеют верхнее основание, то есть крышу. Таким образом, «тропический душ» в данном случае невозможен. Используется обычная душевая лейка, которая подключена к смесителю.

Данный вид душевой кабинки предназначен только для того, чтобы просто помыться, но не расслабиться под теплой водой.

Поддоны нужны для сбора воды, а также ее слива в канализацию. По форме поддоны разделяются на угловые и прямоугольные.

При его выборе прежде всего обращать внимание на глубину, которая подразделяется на:

• Глубокие, или высокие поддоны. Очень похожи на маленькую ванну, в которой предоставляется возможность посидеть и набрать воду.
• Поддоны среднего размера. Считаются наиболее универсальными и используются намного чаще других видов.
• Низкие поддоны. Они довольно компактные. Нередко их называют плоскими. Обусловлено это тем, что они практически незаметны. Такие поддоны требуют особой техники монтажа слива воды. В противном случае могут возникнуть проблемы и вода не будет уходить в канализацию.

Чаще всего встречаются поддоны, которые изготовлены из акрила.

Можно найти также изделия из других материалов:

• чугунные;
• стальные;
• фаянсовые;
• из искусственного мрамора;
• натурального камня.

Как правило, самым популярным и часто используемым является именно акриловый поддон. Он отличается прочностью, простотой в уходе и недорогой стоимостью.

Самым дорогим является поддон, изготовленный из натурального камня. Главное его преимущество – быстрое нагревание. Как правило, поддон еще долго сохраняет тепло, что делает пребывание в душе более комфортным.

Стенки являются необходимыми комплектующими душевой. Их главная функция – защита от попадания воды, которая может выходить далеко за пределы кабинки.

Сырьем для производства дверей служит пластик, стекло или алюминий. Стеклянные дверцы являются наиболее востребованными. На рынке они представлены в двух вариантах: матированное и тонированное стекло.

Стандартной комплектацией душевой кабинки являются следующие элементы:

• поддон;
• задняя панель;
• крыша;
• стойки.

Закрытые модели

Являются самым распространенным вариантом. У каждого второго человека, который предпочитает душевые кабины, можно встретить именно это вид. Он характеризуется закрытыми стенками и представляет собой отдельное небольшое помещение. Закрытая душевая кабина имеет также дверь, поддон, крышу и лейку.

Внутри встроены дополнительные функции, которые необходимы для комфортного принятия душа. По желанию можно установить подогреватель воды и даже радиоприемник. Главным минусом такого вида душевых кабин является стоимость, которая является выше средней на рынке.

Многое зависит и от производителя, а также материала, из которого изготовлена кабинка. Одним из главных плюсов таких моделей является хорошая звукоизоляция. К преимуществам также относятся дополнительные функции, разнообразие моделей на рынке и быстрая установка.

Дверь-гармошка в душ своими руками

Для самостоятельного изготовления складных перекрытий используется дерево, МДФ, ДСП и пластик. Конструкция полотна бывает 1- и 2-створчатой, при которой 2 створки задвигаются от стен к центру.

Тонкости изготовления перегородки-гармошки:

1. Проектирование конструкции. На этом этапе производится расчет длины и ширины проема, делается разметка листов из выбранного материала. Ламели из древесины пропитываются антисептиком, покрываются морилкой и лакируются. На торцы наклеивается кромка из ПВХ. Со стеклянными и пластиковыми створками такие процедуры не проводятся.
2. Отметка на панелях мест установки петель и просверливание отверстий. Крепление петель (от 3 до 5 в зависимости от размера и веса ламели) с помощью саморезов.
3. Оформление пазов для ручки и замка на последней ламели.

Готовая створка навешивается на установленные в проеме крепежные элементы.

Тонкости установки

Работы нужно начать с монтажа направляющего профиля. При необходимости лишний материал обрезается ножовкой. Перед навешиванием полотна на профиль крепится защелка. Она должна располагаться на той части проема, от которой будет двигаться створка. После этого в защелку нужно ввести ось торцевой панели.

Далее посадочные пластины заводятся вместе с бегунком каретки в направляющие, профиль крепится к проему. Следующий шаг — установка приемной пластины под нижнюю ось (для нижнего угла проема). Чтобы отрегулировать положение створки, нужно притянуть или ослабить торцевые гайки на каретке и осях.

Для фиксации створки в нужном положении следует установить стопоры. Они фиксируются на горизонтальную нижнюю направляющую. Их устанавливают в широких проемах — более 1 м. Узкой двери-гармошке не требуется фиксация, она открывается и закрывается полностью.

Проектировка

Выбирая место для обустройства душа, важно чтобы все водоснабжение и канализационные системы проходили максимально близко. В противном случае будут создаваться помехи в виде проложенных труб, особенно смонтированных поперек дверного проема

Канализационный сток должен в диаметре иметь не менее 8 сантиметров.

Старайтесь сток проложить на одном уровне с унитазом, мойкой, поскольку дополнительные изгибы увеличивают риск появления зазоров. Если в помещении имеется водонагревательный бак, трубы не должны пролегать через всю комнату. Минимальное расстояние от центральной трубы к уголку обеспечит устойчивый напор воды, плюс будет экономия на монтаже дополнительных фитингов, труб и кранов.

Место принятия водных процедур должно быть достаточно просторным для свободного передвижения (не менее 70*70 см). Устанавливая душевой уголок с поддоном 90х90 своими руками, помните, что существует еще несколько стандартных размеров: 70х77, 80х80, 100х100. Учитывая этот аспект, можно подобрать оптимальный вариант именно для своего жилья.

Сборка душевой кабины Ниагара самостоятельно

Душевые кабины Niagara – сегодня являются самым востребованным брендом на рынке сантехники. Этого производителя выбирают на протяжении 12 лет, со дня основания производства

Если обратить внимание на друзей или знакомых, можно увидеть, что у каждого второго установлена в ванной комнате или на даче душевая кабина Ниагара. Да, сейчас уже много кто отказывается от старых, тяжелых, холодных чугунных ванн

Переходим к сути дела, а именно к сборке душевой кабины Ниагара. В данном примере будем собирать душевую кабину Niagara 100×100, форма четверть круга. Этот пример относиться ко всем душевым боксам и даже к другим брендам.

1. Установка поддона

2. Сборка каркаса

3. Монтаж задних стенок

5. Крыша кабины и Двери

Установка поддона

И так, ставим поддон приблизительно там, где будет осуществляться весь процесс сборки душевой кабины. С помощью строительного уровня выровняйте по горизонтали и вертикали поддон, не соблюдая ни какого наклона. Регулировать высоту можно с помощью ножек на резьбе. После того как уровень выставлен законтрогайте ножки. Снимите транспортировочную пленку. В комплекте к боксу должна идти система слива, сифон, гофрированная труба. Прикрутите сифон к поддону используя резиновые прокладки и для более прочной связке герметик (но только снаружи).

Сборка каркаса лицевой части

Передняя часть кабины состоит из верхней и нижней дуги, по которым передвигаются двери. Эти направляющие крепятся к 2-м вертикальным профилям, каждый узел крепиться на 2 самореза. После того как вы скрепили все 4-е части, можно вставить не подвижные стенки. Но с начало прикрепите к каждой из стенок резиновый уплотнитель, если концы уплотнителя оказались длинней, обрежьте ровно по размеру стекла. На вертикальном профиле есть канал куда вставляется стекло с уплотнителем, здесь понадобиться чуть усилия для вставки стекла, прижмите стенку к профилю. Зафиксируйте пластиковым фиксатором стекло к изогнутому профилю. Не забудьте установить ограничители для дверей – резиновые толстые шайбы. После того как собрана лицевая часть, оставляем ее в стороне и переходим к следующему этапу.

Задние стенки и центральная панель

Из инструментов нам понадобиться шуруповёрт с тонким сверлом 2 мм и отвертка. Определяем правильную сторону стенок, но собрать нужно центральную панель.

Если у Вас душевая кабина Niagara с гидромассажем собираем форсунки, обратите внимание, одна из них с клапаном, она является последним звеном. Соединяем форсунки между собой силиконовым шлангом на хомутах

Определяем шланг на крышу длинный с гайкой, не подключаем его к смесителю. После того как собрана панель, можно переходить к закреплению её к одной из стенок, это делается на полу рядом с поддоном. На каждой из стенок есть отверстия, приставьте панель к стенке и засверлите отверстие под саморезы, скрепите панель со стенкой. Поднимите собранную стенку и панель на поддон, Ваш помощник должен стоять внутри кабины на поддоне и держать стенку, Вы же устанавливаете вторую стенку с задней части кабины крепите ее к панели. Помощник держит уже 2 стенки, пока вы закрепляете.

ВНИМАНИЕ: На этом этапе стенки кабины не крепятся к поддону. И не обрабатываются герметиком

И так мы собрали стенки, панель и всё это стоит на поддоне.

Установка лицевой части кабины без дверей

Здесь понадобиться помощник, но как он же занят и держит те установленные стенки? Закрепите стенки к поддону по одному саморезу с каждой стороны. Тогда стенки будут стоять. Поднимите с помощью помощника переднюю собранную конструкцию и поставьте на поддон. Проверьте нижние ровности углов профилей, стенки прижаты к бортику поддону, для регулировки открепите стенки от поддона. После то как выровняли закрепите стенки кабины к профилю просверлив отверстия. Теперь можно переходить к закреплению стенок к поддону.

Установка крыши и дверей

Перед тем как установить крышу, нужно собрать детали, тропический душ, вентиляцию, свет, динамик. Прикрутите шланг подачи воды к выходу. Прикрепите на саморезы крышу, её не нужно обрабатывать герметиком. Но обязательно снимите пленку.

Двери кабины – прикрутите ролики, если ролики с кнопкой, их ставят снизу двери, ручки. Наденьте резиновые магниты и брызговики. Можно ставить двери.

Осталось собрать аксессуары и подключить систему водоснабжения.

Душевая кабина обрабатывается прозрачным сантехническим герметиком сзади кабины. Промажьте все стыки и особенно низ кабины. Внутри кабины геретик не используют, так как со временем он чернеет.
