Принцип работы и монтаж коллектора отопления

Что такое коллекторы для теплого пола и зачем они нужны

Водяной подогрев пола требует укладки большого количества труб. Так как трубы используются небольшого диаметра, они имеют высокое гидравлическое сопротивление. Чтобы котел мог «продавить» теплый пол и чтобы пол был более-менее равномерно прогрет, длина одной трубы ограничена. Теоретически максимальная длина одного контура (трубы) составляет 120 метров. На практике советуют делать не более 70-90 метров. Даже на 90 метрах, пока вода добежит до конца трубы, значительно остывает.

Коллектор Valtec нужен для подключения контуров к трубопроводу подачи и обратки

Так вот, таких контуров даже в одной комнате может быть несколько. А если подогрев делать в нескольких комнатах? А если еще и этажей несколько? Может набраться десяток контуров или даже больше. Все зависит от площади подогрева. Все эти трубы к котлу напрямую не подключишь. Вот для этого и нужны коллекторы — для подключения контуров теплого пола. В самом простом варианте коллектор — это две трубы — на подаче и на обратке — с приваренными к ним отводами. К этим отводам и подключаются контуры теплого пола. Могут еще стоять запорные клапаны, чтобы можно было перекрывать подачу воды в конкретной петле.

Не Валтек, но один из самых простых коллекторов. Только отводы и запорные клапаны

Но подача и сбор теплоносителя — не все функции, которые обычно выполняет коллектор. Длина подключаемых к коллектору контуров может значительно отличаться. Если коллектор — просто отводки труб, в более короткие и более длинные поступает одинаковое количество теплоносителя. Это приводит к тому, что местами пол слишком горячий, местами — холодный. Чтобы можно было регулировать температуру (опосредованно) ставят расходомеры или регулировочные вентили. Они позволяют в ручном или автоматическом режиме сбалансировать потоки так, что температура пола во всех зонах практически одинаковая. С их помощью можно сделать в конкретной зоне потеплее. Но не потому что так получилось, а потому что так хочется.

Размеры конструкций и популярные производители

Лучшими производителями являются:

• российская компания Grota производит устройства по выгодным ценам от 1466-3454 р;
• итальянская компания Valtec предлагает шкафы в стоимости от 1600-4600 р;
• российская компания Wester изготавливает конструкции по 1523-3588 р.

Шкаф коллекторный встраиваемый имеет размеры, представленные в таблице.

Обозначение	Размеры	Производители	Цена
ШВ-1	670×125×494	Grota	1614.00
ШВ-1	648-711×120-180×450	Wester	1713.00
ШВ-2	670×124×594	Grota	1789.00
ШВ-2	648-711×120-180×550	Wester	1900.00
ШВ-3	670×125×744	Grota	2108.00
ШВ-3	648-711×120-180×700	Wester	2236.00
ШВ-4	670×125×894	Grota	2445.00
ШВ-4	648-711×120-180×850	Wester	2596.00
ШВ-5	670×125×1044	Grota	2963.00
ШВ-5	648-711×120-180×1000	Wester	3144.00
ШВ-6	670×125×1194	Grota	3207.00
ШВ-6	648-711×120-180×1150	Wester	3403.00
ШВ-7	670×125×1344	Grota	3981.00

Шкаф коллекторный наружный имеет размеры, которые представлены в таблице.

Обозначение	Размеры	Производители	Цена
ШН-1	651-691×120×454	Grota	1466.00
ШН-1	652-715×118×450	Wester	1523.00
ШН-2	651-691×120×554	Grota	1558.00
ШН-2	652-715×118×550	Wester	1618.00
ШН-3	651-691×120×704	Grota	1846.00
ШН-3	652-715×118×697	Wester	1919.00
ШН-4	651-691×120×854	Grota	2327.00
ШН-4	652-715×118×848	Wester	2325.00
ШН-5	651-691×120×1004	Grota	2507.00
ШН-5	652-715×118×998	Wester	2603.00
ШН-6	651-691×120×1154	Grota	2878.00
ШН-6	652-715×118×1147	Wester	2990.00
ШН-7	651-691×120×1304	Grota	3454.00
Шн-7	652-715×118×1300	Wester	3588.00

По окончании установки накладной конструкции, регулировки и веток, необходимо сделать пробный запуск, нагрев системы для обнаружения недоделок или неисправностей. Кроме этого, следует спровоцировать рабочее давление в устройстве где-то на 25 процентов преувеличивающее давление при непринужденной эксплуатации, и хорошо рассмотреть герметичность стыков.

Устройство коллекторного шкафа

Коллекторный шкаф — конструкция, в которую входит насосно-смесительный узел и коллекторный блок.

Коллектор для тёплого пола и отопления. Обзор, сборка и установка коллекторного блока от STOUT Watch this video on YouTube

Насосно-смесительный узел

Данный узел предназначен для разбавления нагретой воды идущей в магистраль водяного пола, с отработанным, охлаждённым теплоносителем. За процесс смешивания отвечают крыльчатки насоса.

Именно насос подаёт разбавленную до нужного градуса жидкость в систему. Она, перемещаясь по трубам отдаёт тепло помещению и остыв возвращается в смесительный узел.

Настройка температурного режима осуществляется с использованием балансировочных вентилей, с их помощью также регулируется расход отработанной воды в трубах. Чтобы обогреть небольшое помещение, запорную арматуру нужно открыть, если комната маленькая — закрыть.

Данная схема коллектора для тёплого пола оснащена термоголовкой, которая отвечает за температурный уровень в системе. Она осуществляет открытие или закрытие заглушки подачи нагретой воды. Когда прекращается поступление теплоносителя, открывается перепускной клапан и жидкость движется по свободному байпасу.

При простом способе обвязки коллектора, делается ручная регулировка температуры. Для автоматизации процесса используется сервопривод с термостатом. Сервопривод получается сигнал от термостата о температурном уровне в помещении, и отталкиваясь от данного показателя, производит открывание или закрывание заслонки обратного коллектора, тем самым регулируется циркуляция воды в полу.

Основные показатели, характеризующие насосно-смесительный узел:

• давление в рабочем состоянии — максимальное значение 10 бар;
• температурный уровень — +90 градусов (максимум);
• диапазон температуры — от 20 до 60 градусов.

Коллекторный блок

Коллекторный шкаф оснащён блоком, отвечающим за регулировку водного потока, который поступает в магистраль пола и возвращается обратно.

Технические показатели:

• диаметр изделия — 1 или 1, 25 дюйм;
• количество отводов — от 3 до 12;
• давление (рабочее значение) — 10 бар;
• максимальный уровень нагрева теплоносителя — +100 градусов.

В коллекторном блоке есть два ряда байпасов. Один, так называемый прямой ряд, отвечает за настройку объёма горячего теплоносителя, другой (обратный) осуществляет регулировку остывшей воды.

Для чего нужен коллектор теплого пола

Система «водяной теплый пол» – эффективный способ равномерного обогрева всех помещений в доме. Монтаж такого вида отопления без коллекторной группы возможен при условии того, что будет проложен единственный контур. Однако, максимально возможная длина одной трубы не должна превышать 70 м, что фактически покрывает семь квадратных метров. Таким образом, в среднем на комнату потребуется минимум 2 контура.

Насосно-смесительный узел с минимальным количеством контуров

При прокладке водяных теплых полов одновременно в нескольких комнатах без включения коллектора, регулировать основные показатели корректной работы отопительной системы будет нельзя. Отсутствие коллекторной группы чревато серьезными проблемами:

• Невозможность регуляции давления в системе отопления и стравливания воздуха;
• При повреждении трубы водяного теплого пола, придется отключать его полностью во всем доме;
• Неравномерный обогрев помещений дома.

Неправильное функционирование системы приведет к дорогостоящему ремонту. Если вы обладаете некоторыми навыками, возможна установка узла без привлечения специалистов. Достаточно приобрести подходящую по параметрам насосно-смесительный узел коллекторную группу и подключить их с соблюдением технологии.

Почему самодельный коллектор?

В магазинах отопительной техники можно встретить большое разнообразие готовых распределительных коллекторов. В некоторых случаях трудно подобрать прибор с учетом каждого индивидуального типа отопления. Иногда приходится применять не один распределительный прибор, а два, что дает значительное удорожание системе.

Стоимость самодельной гребенки гораздо ниже, чем даже один промышленный коллектор, не говоря уже о двух. Создавая отопительный распределитель своими руками, можно учесть все особенности индивидуального отопления в конкретном доме.

Можно ли обойтись совсем без устройства коллектора при отоплении? Можно, но работа системы не будет полностью эффективной. Очень трудно будет в таких условиях отрегулировать отопление, в конце концов, хозяин придет к мысли о необходимости поставить коллектор.

Преимущества и недостатки коллекторной системы

В связи появлением разнообразных пластиковых и полиэтиленовых труб коллекторная система отопления вытеснила тройниковую систему, благодаря следующим преимуществам:

• При монтаже и эксплуатации коллекторной системы отопления можно обойтись без специалистов высокой квалификации.
• Коэффициент полезного действия (КПД) повышается за счет того, что теплоноситель быстрее и с меньшими потерями доносит тепло до радиаторов. Это достигается за счет работы циркуляционного насоса и плохой теплопроводности пластиковых труб. Эти трубы с наименьшими потерями доносят тепло до радиаторов, которые благодаря специальной своей конструкции эффективно обогревают помещение.
• Повышение КПД отопительной системы дает возможность уменьшить диаметры труб и мощность котла, а также экономит топливо.
• Так как пластиковые трубы от отопительных приборов до коллекторов не имеют разъемов (стыков), то их можно замуровывать в полы и стены дома. Это придает эстетичный вид помещению.
• Дает возможность отапливать дом без традиционных радиаторов, используя теплые полы.
• Высокая ремонтопригодность. Так как можно отключить любой участок трубопровода от водоснабжения, при этом, не нарушая работоспособность всей отопительной системы.
• Простота проектирования, так как нет необходимости применять сложные математические расчеты.
• Возможность регулировки температурного режима на каждом отопительном приборе. Что создает определенный комфорт

Недостатками коллекторной системы отопления являются:

• Завоздушивание системы. Воздух остается в системе после заполнения ее теплоносителем, который поступает в отопительные приборы горизонтально и быстро под воздействием насоса. Воздух из микроскопических пузырьков объединяется и накапливается в наивысших точках радиаторов.
• Высокая стоимость, из-за наличия насоса, коллекторов, запорной арматуры и большого количества труб для перемещения теплоносителя.
• Не может работать без циркуляционного насоса.
• Необходимо специальное помещение для коллекторного шкафа.
• Трудоемкость монтажа и материалоемкость.

Из вышесказанного видно, что коллекторная система отопления считается надежной и комфортной для малоэтажного коттеджа. Но стоимость этой системы намного выше тройниковой.

Процесс установки

Для того чтобы осуществить монтаж, нужно сначала подготовить все комплектующие. К примеру, коллекторные системы VALTEC поставляются в разобранном состоянии. Для начала необходимо:

• Снять при помощи отвертки один из кронштейнов для крепления устройства.
• Установить отсечные клапаны.
• На них закрутить автоматические воздухоотводчики.
• Далее располагаются дренажные клапаны.
• После ставятся заглушки и возвращается на место крепежный кронштейн.

Инструкция по монтажу коллектора своими руками не представляет особой сложности:

• Для начала выбирают место таким образом, чтобы длина всех отопительных контуров была примерно одинаковой.
• Далее следует закрепить устройство на стене, чтобы коллекторный шкаф в сборе для теплого пола с насосом прокачки жидкости легко в нем умещался, а все регулировки осуществлялись быстро и удобно. Обычно это коробка размером не более 1х1 м и толщиной 12 см.
• После закрепления подключаются все патрубки и собирается шкаф.

Советы и рекомендации

Прежде чем купить коллектор произведите расчеты необходимой длины труб, их положение. Лучше будет поставить вместо одного на 12 расходомеров два по 6, что поможет выровнять давление и температуру на слишком удаленных участках. Схема установки коллектора должна предусматривать его расположение на уровне, превышающем теплый пол или обогревательный контур для того, чтобы выведение воздуха из труб происходило корректно в автоматическом режиме.

https://youtube.com/watch?v=JuPDaHfrBL0

Производитель	Стоимость в зависимости от количества расходомеров, рубли
	2	3	4	5	6
Oventrop	4 100	5 150	6 100	7 000	8 100
Watts	3 550	4 650	5 700	6 750	7 800
Kermi	3 500	4 400	5 500	6 450	7 500
Rehau	8 200	9 350	10 700	12 150	13 550
Valtec	—	6 600	7 950	9 300	10 700

Производитель	Цена
	7	8	9	10	11	12
Oventrop	9 250	10 200	11 300	12 250	13 400	14 400
Watts	9 000	9 950	11 000	12 050	13 100	14 250
Kermi	8 550	9 600	10 700	11 750	12 700	13 850
Rehau	15 250	16 900	18 350	19 800	21 450	22 550
Valtec	12 400	13 850	15 250	17 200	18 050	19 450

Исходя из приведенных в таблице данных, можно сделать вывод: стоимость коллектора Kermi для системы теплый пол сегодня является одной из самых доступных, несмотря на то, что это качественный продукт от немецкой фирмы, выполненный из нержавеющей стали.

Дорогую ценовую категорию представляют молодая российско-итальянская компания Valtec и германский «динозавр» Rehau. Первая, появившись в 2002 году, уже успела обогатить свой ассортимент латунными и стальными приборами и коллекторными шкафами. Вторая, обладая таким же ассортиментом, имеет за плечами более 60 лет опыта. Именно поэтому коллекторы Rehau для системы теплого пола с расходомерами занимает в таблице высшую ценовую категорию, ведь, доверившись профессионалам, шансы на неудачу – минимальны.

Плюсы

• Вы сможете по своему желанию устанавливать и регулировать тепловой режим в каждой комнате своего дома.
• Исчезнет проблема с тем, что одни батареи слишком горячие, а другие слишком холодные.
• Для обслуживания отдельных узлов системы отопления не нужно прекращать отопления всего дома в холод, достаточно будет перекрыть один контур. Например, вы в спокойной обстановке производите ремонт радиаторов отопления в какой-то комнате, а в это время система без перебоев обогревает весь остальной дом.
• Также вы получаете возможность применения в доме набирающей всё большую популярность системы «теплый по», а также совмещать несколько вариантов систем отопления одновременно.
• Экономия энергоресурсов.

Остановимся чуть подробнее на указанных преимуществах.

Прокладку отопительных труб лучше поручить специалистам, чтобы результат радовал,  а не огорчал

  Итак, регулировка теплового режима в каждой комнате осуществляется отдельно. Условно варианты установки гребенок в системе отопления делятся на простые и сложные. Простые — равномерно распределяют теплоноситель по контурам, поддерживая одинаковую температуру в каждом из контуров, что уже хорошо. Если вы установите простую гребенку, то регулировать температуру в каждом контуре (отдельно взятом помещении) вы сможете только в ручном режиме (перекрывая или открывая кран на каждом контуре отдельно). Это конечно хорошо, но, прямо скажем, не слишком удобно. Чтобы отрегулировать температуру придется слегка помучиться, повертев краник подачи теплоносителя на каждый контур.

Чтобы обойти мучительный процесс ручной настройки, на каждом контуре устанавливают термодатчики (сложные гребенки), которые автоматически, но по вашему желанию контролируют подачу воды в каждый контур. Теплоноситель поступает в контур и идет на обогрев комнаты, отдав свое тепло, и охлажденным возвращается назад через гребенку в котел, чтобы снова нагреться и так до того момента, пока комната не обогреется до определенной температуры. Согрев комнату, теплоноситель не будет эффективно отдавать тепло в пространство и возвратится в гребенку неохлажденным. Вот тут сработает термодатчик и перекроет весь контур, сохраняя необходимую температуру. Если температура снизится, то термодатчик снова откроет контур. Благодаря такой системе вы сможете регулировать температуру в каждой комнате отдельно, исходя из своих приоритетов. Или, к примеру,  если в гости нагрянула теща, то в комнате, которую ей выделили, можно создать такие условия, что визит будет приятным и кратковременным (Шутка. — прим. Автора). Второе преимущество тесно переплетается с первым. В привычных для нас системах отопления, как бы мы ни хотели, не получится создать одинаковые условия для подачи теплоносителя к батареям. И самая близкая к котлу батарея дышала жаром, а самая дальняя могла быть еле теплой. В коллекторной системе это недостаток полностью отсутствует. К каждой батарее или комнате подходит свой индивидуальный коллектор. И в вашей власти контролировать температуру в каждом контуре. Это скорее не преимущество, а недостаток, от которого удалось избавиться. Комфорт для пользователя при  эксплуатации коллекторной системы намного выше, чем с обычных  систем.  Посудите сами.

Ремонт и обслуживание каждого отдельного узла проходит без выключения всей системы отопления. Достаточно перекрыть необходимый контур и свободно проводить любые работы на его узлах. Также на гребенке коллектора оставляют несколько свободных секций. Что позволит установить дополнительные обогревательные узлы, без нарушения существующей системы отопления. Просто подключив новый узел к гребенке. Представьте себе (на секундочку) , сколько проблем будет, если вы решите установить дополнительную батарею в обыкновенную систему… А теплый пол и вовсе можно установить только при коллекторной системе отопления. Также ее наличие позволит вам использовать одновременно и отопление с помощью батарей и систему теплый пол. А это опять-таки экономия, комфорт и удобство. Отмечу, все эти положительные моменты коллекторных систем, помимо очевидного комфорта и удобства пользования,  приведут еще и к значительной экономии на энергоресурсах. Так, в комплексе с эффективными мероприятиями по утеплению дома можно достичь до 50% экономии. Заманчиво, не так ли?

Теплые полы устанавливаются только вкупе с коллекторной системой

Как собрать коллектор своими руками

Напрямую подключить теплый пол своими руками к котлу невозможно. Для этого нужен коллектор с вентилями. Он устанавливается в шкаф, а от него начинается разводка трубопроводов. К коллектору обеспечивается доступ только одного человека, который будет обслуживать систему.

Ассортимент коллекторов в магазинах довольно большой, но часто трудно выбрать подходящий для своей системы отопления. Кроме того, распределительный прибор нужен на каждом этаже частного дома, что приводит к значительному росту расходов. Самодельный коллектор для теплого пола является правильным решением, позволяющим сэкономить значительную долю средств.

Подключение

Поскольку у отопления есть подающая и возвратная ветки, коллектор должен состоять из подключенных к ним двух гребенок. В местах соединений устраиваются ответвления для слива воды и удаления воздуха из труб.

Коллектор собирается по числу подключаемых петель. На каждом выходе, расположенном сверху или снизу гребенки, устанавливаются краны, обеспечивающие отключение отдельных контуров при работающем остальном отоплении. Расстояние между ними рекомендуется сделать 10-20 см.

Изготовление коллектора

Перед тем как собрать коллектор для теплого пола надо разобраться с назначением каждого элемента. Гребенки рекомендуется делать своими руками из трубы квадратного сечения. К ним привариваются круглые патрубки с резьбой для подключения к котлу и к контурам. Для этого сначала делается разметка, потом высверливаются отверстия, а затем крепятся патрубки. Все места соединений тщательно обвариваются. На одном из торцов делается заглушка.

Окалину сбивают, коллектор зачищают и красят масляными составами. На рис. ниже изображен простой коллектор на 3 петли. В красный цвет покрашены гребенка и трубы подачи теплоносителя из котла, а синим – обратные, по которым охлажденная вода поступает на подогрев.

Распределительный коллектор, сделанный своими руками

Сверху на гребенках подключаются воздухоотводчики, а в нижней части устанавливаются заглушки для сброса шлама. Каждый контур можно перекрыть вентилями, которые также служат для регулирования температуры и давления.

Распределительный коллектор предназначен для управления небольшой системой, служащей дополнительным отоплением. Он будет значительно сложнее, если его использовать для системы основного отопления в большом доме.  Сборка коллектора из полипропиленовых труб намного проще, но таким образом изготавливаются простейшие модели.

Коллектор своими руками из полипропиленовых труб

Сборка коллекторного узла

Коллектор теплого пола содержит приспособления, обеспечивающие эффективную работу системы. На каждом контуре обязательно должны быть управляющие вентили. Для сложной системы целесообразно установить автоматические регулировочные клапаны.

Обычно они работают в постоянном режиме, расход теплоносителя изменяется только на главном подающем входе. Для площади дома до 200 м ² используют двухходовые клапаны. Их преимуществом является плавная регулировка. Клапаны часто забиваются. Поэтому их устанавливают на разъемных муфтах («американках»), чтобы можно было снимать для чистки.

Более сложным устройством является трехходовой клапан. Он обеспечивает смешивание потоков прямой и обратной подачи воды, поддерживая на выходе заданную температуру. Внутри него расположена подвижная перегородка, регулирующая подачу воды из двух входных труб. Устройство используется во всех сложных системах с автоматическим регулированием работы большого количества контуров. Его достоинством является значительная пропускная способность.

При малейшем повороте крана температурный режим системы изменяется. Регулировка может быть ручной и автоматической. Трехходовой кран часто совмещают с сервоприводом, работающим от датчика температуры воздуха на улице. При изменении погоды температура в помещениях поддерживается постоянной. Как только происходит похолодание, сигнал от датчика погоды поступает в блок управления и температура теплоносителя повышается.

Узел коллектора для теплого пола в отоплении

Для радиаторного отопления важен стабильный температурный показатель жидкости, 70–90 градусов. Для системы “тёплый пол” хватит всего 25–40 градусов. Задача смесительного узла в коллекторе – понижение температуры жидкости. Снижение достигается в процессе перемешивания горячей воды с вернувшейся из нагревательного прибора остывшей жидкостью, «обраткой». Таким образом, температура выравнивается, и в комнате формируется равномерный и стабильный температурный показатель.

Узлы коллектора имеют клапаны, агрегаты и другие компоненты, ответственные за управление и контроль температурным режимом.

Коллекторная группа

Перед тем как устанавливать систему водяного отопления, необходимо рассмотреть коллекторную группу. Коллектор имеет не только специальные гребенки-трубопроводы, которые по конструкции представляют собой соединенные между собой тройники, но и такие узлы:

Схема теплого пола с коллекторной разводкой контуров.

1. Подающий коллектор для пола, т. е. регулировочные клапаны по расходу на отдельные ветки системы.
2. Для коллектора теплого пола применяется регулировочный автоматический клапан, который имеет сервоприводы. Это так называемый возвратный коллектор, его установка не всегда обязательна, но стоимость его небольшая, особых расходов использование такого узла не нанесет.
3. Трехходовой специальный клапан и смесительный узел для разводки.
4. Циркуляционный насос, для которого надо поставить дренажное устройство с целью защиты.
5. Если есть такая необходимость, то ставятся гребенки для радиаторного сообщения. Обычно это делается в том случае, когда радиаторы не отключались от общей системы отопления, а теплый пол применяется в качестве вспомогательного.
6. Узлы регулировки, автоматизации. Монтаж без них не обходится.

Теплоноситель в узел поступает от котла, это дает возможность обеспечивать необходимую температуру, контролировать состояние отопления во всей системе. Арматура, которая установлена на специальных гребенках-распределителях, позволяет воде поступать в трубы, которые расположены под поверхностью пола.

Схема коллекторного шкафа для теплого пола.

Общий расход воды в отдельных ветках контролируется при помощи специально установленных расходометров. Они предусмотрены на каждой обратной гребенке. Это очень эффективная система, монтаж коллектора позволяет управлять водяным теплым полом, обеспечивая комфорт и уют в помещениях. Непрерывное движение воды обеспечивается установленным циркуляционным насосом, который объединяет гребенки входа и выхода. Эта деталь может идти в комплекте либо ее надо будет покупать отдельно.

Схема 1. Соединение теплого пола напрямую от котла

Данная схема подключения водяного теплого пола имеет теплогенератор, арматуру безопасности с насосом. Теплоноситель непосредственно от котла поступает в распределительный коллектор теплого пола и затем расходится по петлям и реверсирует обратно в котел. Котел должен быть настроен на температуру теплого пола.

При этом возникают два нюанса:

• Желательно использовать в монтаже конденсационный котел, т.к. низкотемпературный режим для него оптимален. В этом режиме у конденсационного котла максимальный кпд. У обычного котла при работе в низкотемпературном режиме очень быстро выйдет из строя теплообменник. Если котел твердотопливный, то необходима буферная емкость для коррекции температуры, так как данный котел сложно поддается температурной регулировке.
• Хороший вариант для теплого пола — это когда он подключен к тепловому насосу.

Правила установки коллектора для теплого пола

Мы предлагаем схему, руководствуясь которой можно самостоятельно установить коллектор. Однако на просторах интернета их представлено великое множество. Мы размещаем ту, которая доступно показывает, как нужно соединить самые важные части системы — трубопровод, распределительный узел и котёл.

Коллекторный шкаф представляет собой небольшой стальной шкафчик с дверцей, параметры которого 60 х 40 х 12 см. И для начала следует выбрать место для его монтажа. Если толщины стены достаточно, то в стене проделывается ниша, в которую и помещается шкаф. Если же толщина стены не позволяет, коллекторный шкаф монтируется снаружи. Наиболее удачное место — середина комнаты, у самой поверхности напольного покрытия.

Почему же именно у поверхности? Дело в том, что шкаф скрывает саму систему, в нем же происходит стыковка уложенных в пол нагревательных труб с подающей и возвратной трубами.

На каждую трубу, которая отходит от коллектора и входит в него, монтируют запорный вентиль. Он ограничивает поступление жидкости по трубам или же отключает отопление в комнате вовсе. Вентиль позволяет отключить отопление в одной из комнат, например, с целью экономии или ремонта. Это ни в коем случае не скажется на уюте дома, поскольку в других комнатах обогрев может происходить в прежнем режиме. Компоненты соединяются фитингами. Закрепление некоторых спаек происходит при использовании шаблонного набора: гайка, втулка и кольцевой зажим. В том случае, если диаметр элементов разный, могут использоваться переходники.

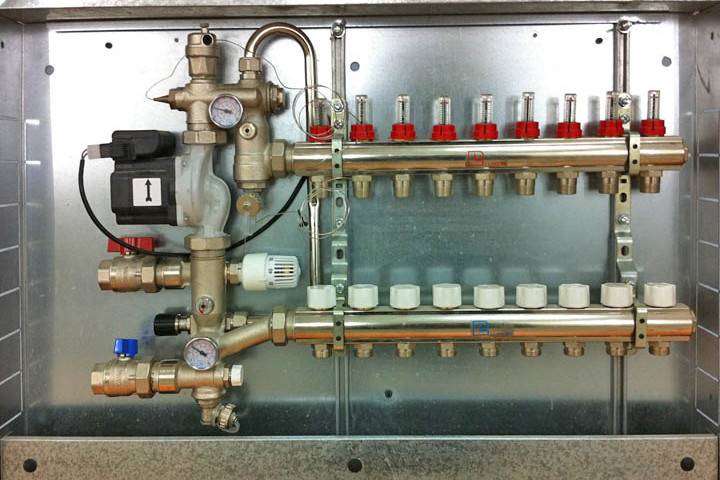

Коллектор для теплого пола со смесительным узлом и циркуляционным насосом

Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола делают из трех материалов:

• Нержавеющей стали. Самые долговечные и дорогие.
• Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
• Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.

Коллектор для теплого пола на 6 контуров

При установке к подающей гребенке коллектора подключаются входы контуров теплого пола, к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.

Комплектация

При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.

Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.
