Правила монтажа водяного полотенцесушителя

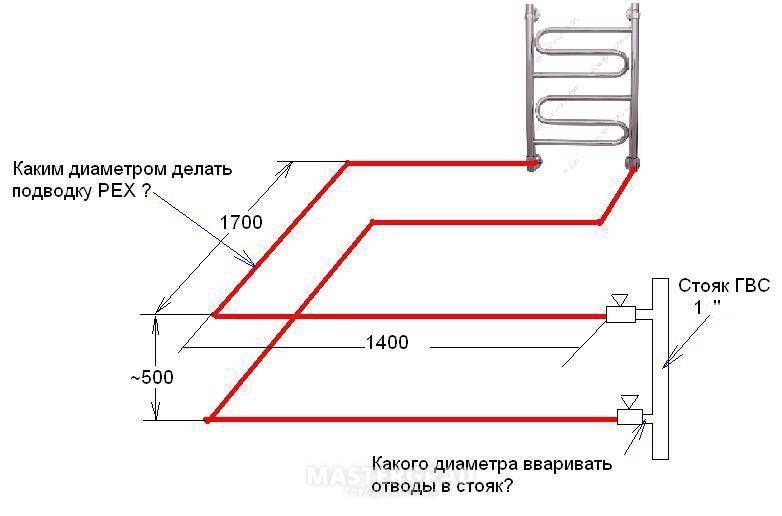

Схема подключения полотенцесушителя.
Как известно, правильно установленный полотенцесушитель препятствует образованию конденсата на стенах и трубах. Помимо этого, данные отопительные приборы еще и прекрасно справляются с сыростью.
Полотенцесушитель может быть подключен к отопительной системе или же системе горячего водоснабжения. Подключение к системе отопления нецелесообразно, т.к. в данном случае устройство будет теплым только в отопительный сезон. Именно поэтому полотенцесушители чаще всего подключаются к системам горячего водоснабжения. Вода в трубах способна быстро разрушить изделие изнутри, поэтому при покупке данного оборудования следует обязательно поинтересоваться у продавца, имеют ли трубы соответствующее антикоррозионное покрытие и рассчитана ли приглянувшаяся вам модель на использование в российских условиях.
Полотенцесушитель крепится к стене с помощью кронштейнов. Удобнее всего использовать регулируемые кронштейны. Подводка к водяному змеевику может быть скрытой (замурованной в стене).
Обратите свое внимание на такую важную характеристику, как посадочное расстояние изделия. Никаких трудностей не будет, если вы делаете капитальный ремонт, т.е
полностью меняете трубопровод и прочие коммуникации. вы просто установите новые трубы и подведете к ним змеевик. Однако, если вы будете менять только полотенцесушитель, вам необходимо измерить расстояние между отводами и лишь после этого отправляться в магазин или на рынок за новым отопительным прибором.
Проводку к байпасу лучше делать из нержавеющих труб.
Статья по теме: Капитальный ремонт балкона своими руками в панельном доме: правильные рекомендации
Обязательно обратите внимание на то, чтобы диаметр патрубков нового устройства совпадал с диаметром труб горячей воды. В случае если он не будет совпадать, придется дополнительно купить специальные переходники, они продаются в любом сантехническом магазине
Специалисты рекомендуют использовать для соединения змеевика со стояковыми трубами т.н. «американку» — разъемные соединения с накидной гайкой.
Чтобы внутри агрегата не образовывались воздушные пробки, необходимо, как уже было сказано, дополнительно установить специальный спускной клапан (кран Маевского). Он должен быть установлен в верхней точке полотенцесушителя. Данная деталь позволяет избежать различных неприятных ситуаций, которые могут возникнуть при первом запуске и дальнейшем использовании оборудования.
Не экономьте и на покупке шаровых кранов, устанавливаемых на трубы горячего водоснабжения. Помимо этого, вам нужно будет сделать перемычку (байпас). Данная перемычка очень удобна, т.к. она позволяет не перекрывать воду во всем стоке, а лишь прекратить подачу воды к полотенцесушителю. Это нужно, к примеру, когда нуждаются в замене вышедшие из строя прокладки. Так, при закрытом шаровом кране вода не будет попадать в полотенцесушитель, но по системе будет циркулировать в штатном режиме.
Если вы приобрели модель с поворотным креплением, которая может поворачиваться на 180 градусов, то при установке нужно будет использовать резиновые прокладки. Будьте готовы к тому, что такие прокладки достаточно быстро выходят из строя, после чего требуют срочной замены. Выходом из данной ситуации станет установка специальных вращающихся кронштейнов — крючков над полотенцесушителем. Помимо этого, на рынке современного отопительного оборудования можно найти модели с нависающими перекладинами. Такие устройства являются более предпочтительными.
Подключение змеевика
В этом разделе речь пойдет о полотенцесушителе, сделанном в форме змейки. Именно такие ранее устанавливались в домах повсеместно. Соответственно, менять старый прибор на новый, имеющий такую же конфигурацию, проще всего.
Монтаж такого оборудования производится в несколько этапов. Первым делом необходимо перекрыть стояк и слить из него воду. Если вы живете в многоквартирном доме, то этим вопросом будут заниматься специалисты из ЖЭКа. Для этого нужно предварительно написать заявление на отключение стояка.
После того как стояк готов к работе, старый полотенцесушитель необходимо демонтировать. Иногда его просто срезают при помощи болгарки. Затем на его место устанавливают новое оборудование.
Вообще, в таких условиях оптимальным вариантом является замена не только полотенцесушителя, но и стояка. Если поменять его на вариант, сделанный из полипропилена, то можно сразу приварить к нему необходимые фитинги, которые обеспечат возможность перехода на резьбу и, соответственно, легкость монтажа оборудования.
Главное при таких работах — соблюдать наличие необходимого диаметра. Трубы не должны быть меньше предыдущих, иначе это чревато серьезными проблемами в гидравлической системе. После установки новый или старый стояк можно замаскировать с помощью декоративного короба. Сам полотенцесушитель, как и места его подсоединения к основной трубе, остается на виду.
Даже при такой простой процедуре установки нередко допускаются ошибки. Первая из них — это применение пресс-фитингов с последующим сужением внутреннего диаметра трубы. При этом гидравлическое сопротивление, конечно, становится выше, из-за чего работоспособность стояка резко снижается.
Второй ошибкой является установка перекрывающих вентилей перед полотенцесушителем. Вообще, эти устройства необходимы, ведь с их помощью в случае необходимости можно отключить оборудование для проведения ремонта или демонтажа.
Но в случае со змеевиком установленные на него вентили перекроют не только полотенцесушитель, но и весь стояк. Соседи в таком случае вряд ли будут вас благодарить, поскольку вы одномоментно отключите отопление в ванной комнате у всех, кто живет выше и ниже вас.
Однако запорные краны — все же хорошая штука, поэтому не стоит от них отказываться. В данной ситуации вас спасет установка байпаса. Это, по сути, дополнительная труба, которая сможет обеспечить непрерывную циркуляцию воды по стояку в случае перекрытия запорных вентилей.
Для этого байпас располагается перед кранами. Причем он может как соединять участки стояка напрямую, так и быть смещенным в сторону изгиба змеевика. Суть в том, чтобы дать горячей воде дополнительный путь в том случае, когда она не может пройти в полотенцесушитель. Таким образом ее циркуляция не будет нарушена.
Опять же, учтите, что на сам байпас ставить вентиль запрещено столь же категорически, сколь и на сам стояк. Причина та же: у вас не должно быть возможности обрубить соседям подачу горячей воды в систему отопления ванной комнаты. Конечно, если вы живете в частном доме, то можете располагать запорные краны где угодно. Но во многоквартирниках придется считаться с существующими правилами.
Техника безопасности
При установке сушилки с электрическим подогревателем необходимо обеспечить безопасную работу оборудования:
- проводка скрывается в стене или в коробах;
- точки соединения контактов защищаются изоляционными материалами;
- в цепи питания предусматривается устройство защитного отключения;
- розетка оборудуется линией заземления, к которой подключается металлический корпус полотенцесушителя.
Розетка должна быть защищена. Корпус розетки должен соответствовать нормативам защиты IP4 или IP65. Конструкция не позволяет проникать во внутренние полости пыли и брызгам воды, но при попадании струи жидкости происходит короткое замыкание. Рекомендуется вынести розетку в зону, недосягаемую для воды (например, под потолок ванной комнаты).
Установка электрического полотенцесушителя
Главное преимущество электрического полотенцесушителя – простота установки. Как и любой настенный электроприбор, его нужно повесить на стену и подключить к сети электропитания. Остается включить сам прибор и использовать его по назначению
Важное требование – соблюдение правил электробезопасности
Подключать такой прибор следует только через так называемый “автомат” или УЗО – устройство защитного отключения. Если розетка для подключения прибора будет установлена непосредственно в ванной комнате, обязательно следует использовать специальное устройство с защитой от воздействия влаги.
Такую розетку монтируют в толще стены, на ней имеется специальная крышка. Кроме того, электроприбор нужно обязательно заземлить.
При установке электрического полотенцесушителя следует использовать специальные розетки с повышенной защитой от влаги. Подключают такой прибор через УЗО
Считается, что вариант с электрическим полотенцесушителем не выгоден экономически по сравнению с водяными моделями, поскольку увеличивает счета за тепло. Однако мощность таких приборов не так уж велика, как и расход электричества.
Этого вполне хватает для того, чтобы высушить влажную махровую ткань, но с ролью обогревателя для ванной комнаты он справляется не слишком хорошо.
Выбор за Вами!
Что потребуется для монтажа?
Перед началом всякой работы будет совсем неплохо набросать монтажную схему или, в крайнем случае, небольшой эскиз от руки размещения агрегата, выбрав наиболее подходящий вариант подсоединения прибора к трубопроводной сети.
Самые простые схемы правильного подключения полотенцесушителя своими руками у универсальных устройств-лесенок:
Инструменты
Для замены или монтажа водяного полотенцесушителя потребуется набор сантехнического инструмента, состав которого зависит от вида водопроводных труб в квартире. Учитывая, что медные, полипропиленовые и другие современные типы трубопроводов встречаются пока еще нечасто, опишем инструментарий для стандартных стальных труб ¾’:
- Ключи: газовый №2 или №3; переставной — «крокодил»; разводной гаечный.
- Труборез либо ножовка по металлу.
- Резьбонарезные плашки ¾’ с рычажным воротком.
- Дрель электрическая с перфоратором, сверла по бетону.
- Угловая шлифмашинка с отрезным диском по металлу — «болгарка».
- Крепежный инструмент: молоток, отвертки, пассатижи.
- Разметочный инструмент: рулетка, уровень, карандаш.
Материалы
Кроме набора инструментария для работы необходимы также установочные и расходные материалы:
- Повороты, отводы, муфты, сгоны и, возможно, другие виды фитингов.
- Запорные вентили, лучше всего — шаровые.
- Льняная пакля сантехническая, либо монтажная ФУМ‑лента.
- Установочные и крепежные детали: кронштейны, шурупы, дюбели, анкерные болты и т. п.
Подготовив всё необходимое, можно приступить к работе.
Нижняя схема
Полотенцесушитель, подключенный с помощью расположенной снизу подводки, смотрится интересно и эстетично. Правда, эффективность его работы немного ниже, чем при других вариантах соединения. Тем не менее, этот вариант довольно популярен. Существует несколько рабочих схем подключения такой модели:
- с прямым байпасом. Непременным условием является установка на одну из вертикалей крана Маевского. Как правило, он входит в комплектацию оборудования. Спускные краны необходимы для того, чтобы была возможность избавиться от наличия воздуха в системе после случаев отключения водоснабжения. Чтобы эти детали не нарушали своим видом внешний облик помещения, их обычно маскируют с помощью специального декоративного колпачка,
- с удлиненной вертикальной нижней подводкой. Такая схема практически не отличается от предыдущей. Она необходима для тех случаев, когда нужно расположить горизонтальные трубы подводки как можно ниже к полу,
- с зауженным байпасом. При этом верхний отвод должен иметь небольшой подъем по направлению к полотенцесушителю, этот показатель должен составлять от 5 до 20 миллиметров на каждый метр трубы,
- со смещенным байпасом. При этом его диаметр должен быть равен диаметру стояка.
Перенос полотенцесушителя на другую стену — надо ли согласование
Есть 2 способа согласования переноса полотенцесушителя:
- Если в доме идет ремонт и перепланировка, то стоит отметить перенос в проектной документации, которую нужно будет подать на согласование в жилинспекцию, которая впоследствии разрешит или запретит перенос;
- Если вы только хотите начать ремонт и перепланировку в доме, то лучше будет произвести перенос устройства с помощью работников управляющей компании, которые впишут новое расположение установки.
Перед тем как устанавливать новый полотенцесушитель, нужно рассчитать, будет ли он давать дополнительную нагрузку на отопительную систему дома. Прибор должен быть полностью оригинальным и без дефектов.
Как выбрать полотенцесушитель в ванную?
Основным критерием выбора полотенцесушителя должен быть не только выделенный бюджет
Стоит обратить внимание на ряд особенностей предлагаемых моделей
На прилавках можно найти полотенцесушители 3 видов:
- Водяной – источником тепла является вода, протекающая в системе. Его главный недостаток – невозможность обогрева ванной при отключенном отоплении дома. Достоинство – экономичность (нет необходимости оплачивать воду, которая и так течет по трубам).
- Электрический – полотенцесушитель работает от электросети. Недостаток – стоимость платежей за электроэнергию увеличиться. Достоинство – обеспечит обогрев ванной на протяжении всего года.
- Комбинированный – смесь водяного и электрического вида. Недостаток – большая стоимость. Достоинство – возможность выбирать источник тепла.
Выдерживаемое давление в полотенцесушителе
На этот критерий обращают внимание, желая установить полотенцесушитель в ванной. Давление воды в многоквартирных домах может колебаться от 2 до 8 атм
(зависит от этажа). Оно измеряется, прибавляется пару атмосфер на случай гидроудара и в соответствии с полученными данными совершается выбор модели.
Оптимальный вариант материала. Установите полотенцесушитель в ванной из нержавейки – не поддается воздействию воды. Чтобы избежать приобретения подделки – попросите документы у продавца, подтверждающие качество материала.
Форма и размеры полотенцесушителя. Поменять полотенцесушитель в ванной – получить улучшенный обогрев ванной комнаты. Именно поэтому нужно совершать выбор, отталкиваясь от габаритов помещения. Можно ориентироваться при выборе на следующую информацию:
- М- или П-образный полотенцесушитель подойдет для небольшой ванной комнаты.
- ПМ- или ПЛ-образный – для средней комнаты.
- Полотенцесушитель в виде лестницы – для ванной больших размеров.
Если есть необходимость установить большой полотенцесушитель в ванную комнату с небольшими габаритами – при его монтаже ставятся краны (температура повышается/понижается с помощью откручивания/закручивания).
Перенос водяного полотенцесушителя, какие сложности возникают
Во — первых могут возникнуть юридические проблемы с разрешением на перенос, во – вторых при переносе водяного аппарата, могут возникнуть проблемы с нагрузкой новой конструкции на систему водоснабжения дома.
Все остальные трудности являются не серьезными по сравнению с первыми двумя.
Перед началом переноса нужно обязательно отключить подающий стояк. Самостоятельно это делать не рекомендуется, лучше доверить это профессиональному сантехнику.
Обычно водяные устройства не имеют системы регулирования теплоты, но можно установить на него шаровый кран, что позволит регулировать нагрев установки.
В случае если произвели перенос установки и не согласовали с жилинспекцией, то вас привлекут к административной ответственности. Дело может дойти до суда, и вам придется понести наказание или отделаться штрафом на кругленькую сумму.
Посмотрите видео, интересный и безопасный вариант подключения полотенцесушителя:
Монтаж перемычки (байпаса) и шаровых кранов
Отрезки трубы ГВС, в которую будет подключен полотенцесушитель, надо соединить между собой перемычкой. Необходимость этого усложняющего конструкцию элемента очевидна:
Подводку к байпасу лучше сделать из нержавеющих труб.
- при возникновении неполадок в работе змеевика не потребуется посещение ЖЭКа для подачи заявления на новое отключение воды;
- работы по установке и подключению полотенцесушителя необязательно проводить строго в установленный срок, на который отключили воду.
Это особенно актуально для тех, кого ждет замена полотенцесушителя в «хрущевке» самостоятельно и без достаточного опыта.
Как устроен байпас (Рис.1)? При возникшей необходимости отключить полотенцесушитель впоследствии для ремонта достаточно перекрыть шаровые краны на входе и выходе потока воды из змеевика. Открытый при этом кран на перемычке позволит не лишать соседей по дому горячей воды, пока будет происходить замена или ремонт змеевика.
Что понадобится для установки байпаса:
- три шаровых крана;
- отрезки трубы необходимой длины;
- соединительные элементы: тройники с диаметром, соответствующим диаметру трубопровода, 2 шт.;
- ключ разводной.
- На концы трубы, ведущей к системе горячего водоснабжения, установить тройники так, чтобы между ними можно было проложить отрезок трубы, соединяющий ток воды в них.
- Соединить два коротких отрезка трубы шаровым краном и установить это сооружение между отводами тройников. Резьбовые соединения герметизировать лентой ФУМ или льняной подмоткой. Кран открыть.
- Установить на оставшиеся свободными концы тройников шаровые краны, к которым впоследствии будет подключен полотенцесушитель. Краны перевести в положение «закрыто».
Статья по теме: Двери триплекс и их особенности : с фото примерами
При таком положении трех кранов вода будет проходить через перемычку, не поступая в змеевик полотенцесушителя.
Нюансы отделочных работ
Разводка труб при установке полотенцесушителя может быть скрытая внутри стены или проложенная на ее поверхности. Первый вариант выглядит более эстетично.
Чтобы спрятать подводящий трубопровод необходимо предварительно провести замеры и поделать соответствующие канавки в поверхности стены. Для маскировки труб используют бетонный кожух, короб из пластика или гипсокартона.
Если планируется оставить трубы на поверхности, то лучшим вариантом будет использование декоративных каркасных конструкций. Особой популярностью пользуются пластиковые короба для скрытия разводки. Их установка обеспечивает защиту трубопровода от возможных механических повреждений, а также скопления грязи и пыли
Чтобы обеспечить удобную эксплуатацию полотенцесушителя рекомендуется в декорирующей конструкции оставить небольшие проемы в местах расположения запорных механизмов. Скрыть вентили можно с помощью дверок.
Схемы подключения полотенцесушителя для квартиры
Для эффективной работы полотенцесушителя в квартире требуется непрерывный кругооборот воды. Если по форме прибор близок к обыкновенным U/M-образным, используется единственный способ подключения.
Для монтажа «полотенечника» современных конструкций с несколькими возможными точками подключения придется выбирать из различных вариантов.
Существующие варианты
- Нижняя. И прямой, и обратный отводы соединяются с нижними выводами прибора.
- Верхняя. Отвод на подачу и обратка присоединяются к верхним соединительным точкам.
- Боковая. Чтобы подключить полотенцесушитель используется по одной точке сверху и снизу, находящиеся с одной стороны.
- Диагональная. Задействованы нижние и верхние точки соединения, размещенные с разных концов лесенки.
- По центру. Такой вариант встречается редко.
Каждый способ имеет свои достоинства и недостатки. Сложно назвать какой-либо вариант оптимальным, так как нужно учесть немало факторов, влияющих на работу сушителя.
Выбираем способ
Выбор способа подсоединения обуславливается необходимостью получения максимальной теплоотдачи от прибора с минимальными потерями тепла. Для этого нужно исключить появление завоздушенных мест, обеспечить стабильную циркуляцию воды.
Нужно учесть габариты полотенцесушителя, число, ширину и диаметр перекладин. Помимо этого, имеет значение и направление поступления горячей воды (снизу либо сверху), скорость циркуляции, давление в системе ГВС.
Оптимальным способом считается боковой монтаж. Несмотря на некоторые недостатки, при его реализации потери тепловой энергии минимальны, обеспечивается интенсивная циркуляция.
Нижнее подсоединение применяется независимо от направления подачи жидкости. Верхний – наоборот, создает угрозу застаивания воды внизу прибора, в которые перемещаются остывшие слои воды.
Помимо подсоединительных точек, требуется включение в систему правильно работающего байпаса. Он представляет собой прямую часть стояка, находящуюся между подводками для «полотенечника». На этом участке трубы нельзя устанавливать никаких кранов, сужать внутренний диаметр обводного участка, делать его значительно меньшим по сравнению с другими частями трубопровода.
В частных домах байпас иногда устраивают смещенным от оси стояка. Это позволяет не допустить изменения параметров водного потока.
Неправильные схемы
В первую очередь следует избегать устройства сложных изогнутых отводов, вертикальных петель. В них чаще всего образуются пузырьки воздуха, препятствующие перемещению воды. Располагать отводы необходимо под небольшим уклоном.
Для установки полотенцесушителя не годятся трубопроводы, спрятанные под навесным потолком, под напольным покрытием. При скрытой прокладке труб создаются труднодоступные петли, в которых накапливается воздух, задерживается вода.
В системах с небольшим давлением (как правило, это независимые линии в частных жилых постройках) также необходимо учесть давление воды на входе. Нередки случаи, когда принудительная циркуляция от насоса «соперничает» с естественной (гравитационной).
Поток горячей воды направляется в полотенцесушитель, где остывает и опускается вниз. Вода при этом либо проходит в одном направлении, не прогревая остальные трубки прибора, или вообще прекращает перемещение.
Почему полотенцесушитель холодный?
Рассмотрим наиболее распространенные неисправности, возникающие в процессе эксплуатации полотенцесушителей, и подробно остановимся на способах их устранения.
Воздушная пробка
Подобная проблема актуальна как для водяных, так и для электрических моделей. Данное явление обусловлено вытеснением воздуха, что препятствует нормальной циркуляции воды в трубах.
Для восстановления работы прибора необходимо вывернуть специальный вентиль. Он может быть расположен на одном из выходов или размещаться под колпачком. Дождитесь, пока воздух полностью не выйдет наружу, после чего шипение закончится и из трубы тонкой струйкой потечет вода. Завершив работу, плотно закрутите воздушный клапан, вернув его в изначальное положение.
Образование накипи
Еще одной проблемой, из-за которой часто не греет полотенцесушитель, является накипь, скапливающаяся на внутренних стенках. Ее появление обычно обусловлено плохим качеством воды. Устранить данную неисправность поможет прочистка оборудования. Следует учитывать, что если прибор подсоединен к отопительной системе, подобные работы выполняются только во время отключения тепла.
Для удаления образовавшейся накипи залейте внутрь предварительно снятого и разобранного полотенцесушителя раствор с уксусом или лимонной кислотой. Оставьте трубу на 30-40 минут, после чего тщательно прочистите ее специальным сантехническим тросом. При его отсутствии можно воспользоваться обычным ершиком.
Перегоревший ТЭН
Данная неисправность может произойти только с электрическими моделями. Для восстановления нормальной работоспособности прибора необходимо аккуратно разобрать нагревательный элемент и прозвоните мультиметром все провода. Это позволит обнаружить короткое замыкание в электросети.
Что делать, если течет полотенцесушитель?
Протечка может произойти из-за износа герметизирующих элементов, механических повреждений или коррозии. Как правило, вода начинает подтекать в местах соединений. Устранить данную проблему можно путем установки новых фиксаторов, использования специальных сантехнических прокладок или затягивания соединительных и поворотных узлов.
Неправильное подключение
Температура полотенцесушителя непосредственно зависит от места размещения. Не рекомендуется устанавливать подобное оборудование далеко от стояка, так как в этом случае до него может не доходить горячая вода. Оптимальным вариантом является монтаж трубы таким образом, чтобы подача теплоносителя осуществлялась в ее верхнюю часть, а его вывод производился через нижнюю.
Зачастую полотенцесушитель перестает нагреваться при проведении сантехнических работ в соседних квартирах. Если соседи перекроют стояк, рекомендуется вызвать профессионального сантехника. Кроме того, причиной несоответствия температуры заявленным нормам могут стать действия коммунальных служб.
Подключение водяного полотенцесушителя к ГВС или центральному отоплению
Полотенцесушители можно подключать к системе горячего водоснабжения (ГВС) или отопления. Первый вариант позволяет сушить банные принадлежности в течение всего года, т.к. горячая вода не отключается на теплый сезон. Трубы сушилки нагреваются только при расходовании теплоносителя, поэтому за ночь прибор полностью остывает.
Нагреватели из меди и латуни должны иметь маркировку, что они гальванизированы и подходят для стояков водоснабжения.
Монтаж в стояк
Врезка сушилки выполняется в такой последовательности:
Подготовка материалов и инструментов. Для установки водяного нагревателя потребуются разводной ключ, «болгарка», плашки для нарезки резьбы, низкоскоростная дрель, телескопические кронштейны, дюбели и шурупы, краны типа «американка», кран Маевского (для сброса воздуха), прямые и угловые фитинги (в зависимости от типа соединений), герметик и уплотнитель для стыков. Сама система собирается из полотенцесушителя, байпасной перемычки и нескольких патрубков, длина которых подбирается в зависимости от схемы и расположения прибора.
Демонтаж старого оборудования. Работы по снятию старого устройства и/или установке нового потребуют разрешения от управляющей компании (УК). Ее сотрудник перекрывает общий стояк ГВС или отопления на регламентированное время. При наличии старой сушилки ее снимают с резьбовых соединений или срезают, а затем снимают с креплений (кронштейнов). Если прибор только планируется установить, то в стояке вырезается промежуток, который чуть больше ширины нагревателя.
Подготовка отводов и перемычки, укладка плитки. На отводы после байпаса монтируются шаровые краны. Закрепить систему можно и до отделки помещения, но в этом случае к расстоянию до стены прибавляется толщина клея и плитки.
Разметка под крепления. Она выполняется с учетом уклона отводов, горизонтального положения нагревателя и расстояния между ее частями. После проверки разметки можно сверлить отверстия, ввинчивать дюбели и устанавливать кронштейны.
Устанавливать сушилку для полотенец рекомендуется при капитальном ремонте квартиры или замене водяного стояка. Это позволит выбрать более надежные варианты материалов и удобную схему подключения.
Самостоятельная установка простой конфигурации
Установка змеевика выполняется после завершения подготовительных работ. К готовым отводам подсоединяются патрубки, уголки и фитинги. Каждое соединение уплотняется фум-лентой или силиконовой прокладкой.
Монтаж полотенцесушителя выполняется одновременно на отводы и установленные кронштейны. Прибор закрепляется с помощью шурупов.
По окончании работ система тестируется на работоспособность и герметичность. Стояк ГВС или отопления временно открывают, заполняя нагреватель водой. Если подключение выполнено правильно, то она свободно циркулирует в системе, стыки не промокают, а металлическая поверхность остается горячей.
Перед тем как монтировать систему своими руками, стоит посмотреть обучающие видео с инструкцией по установке сушилки (пошагово и со всеми фитингами).
Технология работы с моделью «Лесенка»

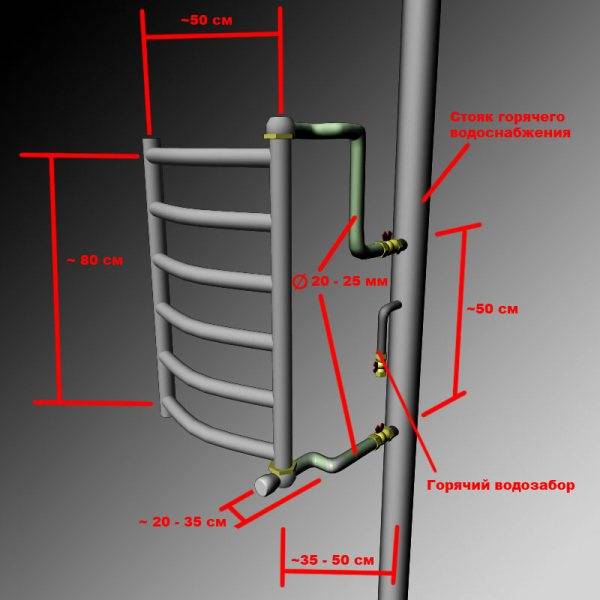

Для полотенцесушителей типа «лесенка» используются преимущественно боковая и диагональная схемы монтажа. При нижнем подключении можно установить на отводы поворотные уголки и дополнительные патрубки, которые позволят подвести трубы сбоку.
Врезка в централизованную отопительную систему
Врезку в систему отопления можно выполнить только вне холодного сезона. Для этого придется получить разрешение управляющей компании, перекрыть стояк и слить холодную воду.
Для подготовки отводов лучше пригласить мастера из УК. Наличие документа с перечнем выполненных работ позволит снять с себя ответственность при возникновении аварии. Риск протечек на самом полотенцесушителе минимизируется запорными кранами после байпаса.
Существенный недостаток врезки в систему отопления — отсроченная проверка герметичности.
Подробности
Как подключить сушилку для полотенец к горячему водоснабжению или отоплению
Приборы для просушки полотенец подключают к водопроводу с горячей водой, либо отопительной системе. При первом варианте пользоваться сушилкой можно будет круглый год, потому что подача горячей воды осуществляется постоянно. Прибор прогревается, когда пользуются горячей водой, ночью трубы прибора остывают.
Если подключить сушилку к отоплению, то прибор будет пригоден для эксплуатации в зимний период. Но так как вода будет циркулировать принудительно в течение суток, то трубы будут всегда теплые. На медные и латунные приборы должна наносится маркировка о том, что сушилки гальванизированы, их можно присоединять к центральным стоякам.
Установка сушилки имеет определенную последовательность. Этапы врезки прибора:
1.подготовить необходимые материалы. Набор инструментов состоит из разводного ключа, низкоскоростной дрели, болгарки, плашки, чтобы нарезать резьбу, телескопических кронштейнов, шурупов, дюбелей, кранов – американок, крана Маевского, чтобы сбрасывать воздух, различные фитинги, чтобы сделать соединения, герметика и уплотнителей для соединений деталей. Детали системы включают змеевик, байпас, патрубки, у которых длина соответствует схеме, также месту установки прибора.
2.демонтировать старую сушилку. Для того, чтобы установить или снять прибор, нужно получить разрешение в ЖЭУ. Для этих работ следует перекрывать стояк с горячей водой или отопительной сети на некоторое время, что и делает сотрудник УК. Если есть старая сушилка, ее нужно срезать с резьбы, где она прикручивается, далее снять с кронштейнов. При первичной установке прибора нужно вырезать в стояке участок, по размеру немного больше, чем ширина прибора.
3.подготовить перемычки и отводы, уложить плитку. За байпасом устанавливают краны шарового типа. Закрепить прибор разрешается сразу, не дожидаясь завершения отделочных работ в комнате, но нужно рассчитывать, что до стены будет проложена плитка и клей.
4.сделать разметку для креплений. Ее выполняют, учитывая уклон отводящих патрубков, расположение сушилки по горизонтали, промежутки между элементами. Проверяют разметку, после этого сверлят отверстия, вставляя дюбеля и прикручивая кронштейны.
Рекомендуют монтировать сушилку, когда проводят капитальный ремонт помещения, либо, когда заменяют стояк с водой. Это дает право выбрать более подходящую схему монтажа и материалы. Змеевик устанавливают, когда завершены все работы по подготовке. На готовые отводы крепят патрубки с фитингами и уголками. Все стыки прокладывают с помощью фум-ленты, либо силиконовой прокладки. Прибор прикрепляют к отводам и кронштейнам, применяя шурупы.
Далее систему проверяют на качественную работу без протечек. Открывают стояк, чтобы нагреватель залить водой. При правильной установке жидкость циркулирует по прибору свободно, протечки отсутствуют, поверхность змеевика теплая.
Установка прибора модели Лесенка
Для сушилок данного типа применяют подсоединение с боку, либо по диагонали. Если подразумевается нижнее подключение, то нужна установка на отводы поворотных уголков, дополнительных труб, чтобы подключить сбоку.
Устанавливают прибор в той же последовательности, что и змеевик. Кронштейны крепят в двух местах посередине прибора.

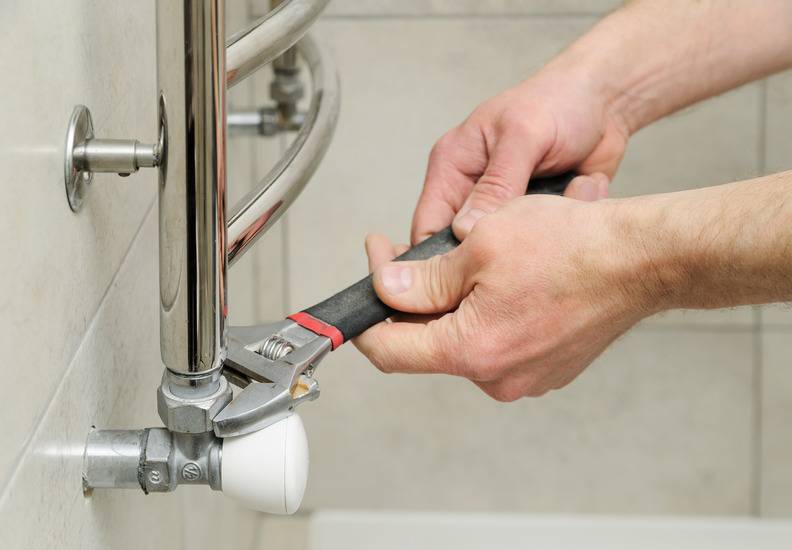

Как врезать в отопительную сеть
Прибор врезают в отопительную сеть в теплый сезон. Для начала работ следует подать заявку в ЖЭУ, чтобы отключить стояк, и слить остатки холодной воды.
Лучше доверить подготовку отводов специалисту из ЖЭУ. Если возникнет авария, то всю вину можно переложить на управляющую компанию. После перемычки следует установить краны затвора воды, чтобы снизить риск возникновения большой аварии.
Внимание! Проверить на герметичность можно будет только в сезон отопления, что является большим недостатком данной схемы
