Danfoss терморегулятор

Монтаж датчика

Как уже говорилось, выносной датчик нужен, если батарея встроена в стену или чем-то закрыта (мебель, экран, плотные шторы).

В одном корпусе этого элемента совмещён датчик и настроечный узел.

1. Располагать прибор лучше всего на открытом (но без сквозняков) участке стены, на высоте около 1,4 м. от пола. Избегать нужно мест вблизи приборов, которые могут сильно изменять температуру среды — кондиционеров, кухонных плит и т. д.
2. В комплекте прибора имеется небольшая монтажная панель, которая закрепляется на выбранное место при помощи пары саморезов.
3. Внутри датчика смотана капиллярная труба. Её вытягивают на нужную длину, чтобы прибор дотягивался до закреплённой планки.
4. Капиллярная трубка аккуратно фиксируется на обратной стороне клапана.
5. Датчик помещается на планку путём простого защёлкивания.

Микроклимат в доме и влажность воздуха – два неразрывно связанных понятия. Увлажнители воздуха – польза и вред для дома и здоровья, об этом читайте в статье.

Какой утеплитель для теплого пола выбрать, читайте в этой теме. А также вы найдете общую информацию об укладке утеплителей.

О компании

Фирма Данфосс основана в 1933 году

Датская компания Danfoss A/S — международный концерн, производящий тепловое и холодильное оборудование. Фирма основана в 1933 году, штаб-квартира расположена в Норборге (Дания).

В ассортименте присутствуют средства автоматизации для комплексов теплоснабжения, вентиляции и кондиционирования зданий. Заводы выпускают запорную и регулирующую арматуру.

Многолетний опыт конструирования и изготовления специализированной техники позволяет компании выпускать конкурентоспособную продукцию. По оценкам экспертов до 30% устройств для тепловой автоматики на территории России поставляет Данфосс. Вся продукция соответствует Европейским нормам качества.

Danfoss терморегулятор – инструкция по эксплуатации

Установка на радиатор терморегулятора — это возможность снизить затраты на отопление, улучшение микроклимата в доме, а также бережное расходование энергоресурсов земли.

Мотивы могут быть разными, но решение воплощается в жизнь всё чаще.

Многие, выбирая производителя оборудования, останавливаются на компании Danfoss.

И не удивительно, продукцию известного бренда легко встретить на прилавках многих магазинов.

Технология производства их термостатов на основе газонаполненного сильфона запатентована и применяется на собственных заводах компании. Если Вы тоже решили приобрести Danfoss терморегулятор, инструкция по установке и эксплуатации будет кстати.

Установка ограничения

В основе работы терморегуляторов — физические законы. А потому, нужно помнить, что условия, в которых находится прибор, могут вносить некоторые корректировки (например, удалённость от источника тепла). Существуют ориентировочные таблицы соответствия шкалы регулятора и температуры, которые можно брать за ориентир, при установке. Однако после основной настройки нужно будет «понять» свой терморегулятор.

Для этого:

1. Выставляют температуру на рукоятке с метками.
2. Через час проводят контрольные замеры комнатным термометром в нескольких точках помещения.
3. Если температура больше или меньше, проводится корректировка показаний на рукоятке.

Зона пропорциональности — 2 °C. Если выставить температуру 20°, то прибор будет удерживать показатели в пределах от 20 до 22 °C.

Датчик после установки на радиатор

Два штифта, которые входят в комплект датчика помогут выставить ограничения минимального и максимального положения термоэлемента.

Находятся они в нижней части прибора:

1. Чтобы выставить ограничение на отметке, например «3», нужно вытащить ограничитель и установить показания датчика на отметке «3». Затем штифт вставляют в то отверстие, которое в этом положении оказывается под значком ромба.
2. Таким же образом выставляется второй ограничительный порог. Рукоятка поворачивается на нужный показатель, только штифт вставляется в отверстие, оказавшееся под значком треугольника.

Можно заблокировать регулятор на определённой температуре (защитит от нечаянного сбоя или детских шалостей).

Для этого:

1. Вынимаются оба штифта.
2. Рукоятка ставится на желаемый показатель.
3. В этом положении, первый штифт вставляется в отверстие, расположенное под ромбом.
4. Второй штифт — в отверстие под треугольником.

Терморегуляторы Данфосс имеют множество положительных отзывов. Это очень простой в использовании прибор, не требующий никакого внимания после первичного монтажа и настройки. Зато результатом будет более комфортная температура в квартире, а также в ряде случаев, существенная экономия бюджетных средств.

Терморегуляторы для радиатора отопления Danfoss

Цель установки терморегулятора — поддержание, выбранной потребителем, температуры воздуха в доме.

В конструкцию терморегулятора для радиаторов входят два элемента, взаимодополняющие друг друга:

1. Термостат (или термостатический элемент).
2. Клапан терморегулятора Danfoss.

Клапан подключается непосредственно к батарее, а на него устанавливается термостатический элемент.

Основа основ — это термостат. Именно он реагирует на изменение окружающей температуры и влияет на клапан, который перекрывает поток теплоносителя.

Внутри головки термостата — сильфон (гофрированная камера, способная изменять размеры), заполненный газом. Газ, в зависимости от температуры, меняет своё агрегатное состояние (охлаждённый он конденсируется). Это приводит к изменению объёма и давления в камере. Камера уменьшается в размерах, тянет за собой шток золотника, который открывает в клапане больший просвет для поступления теплоносителя.

При нагревании происходит обратный процесс расширения и перекрытия просвета (принятый стандарт — 2 В°C превышения температуры воздуха над заданной).

Когда на шкале регулятора выставляется комфортная температура, внутри устанавливается определённое сжатие настроечной пружины, которая взаимосвязана с определённым давлением газа.

Монтаж датчика

Как уже говорилось, выносной датчик нужен, если батарея встроена в стену или чем-то закрыта (мебель, экран, плотные шторы).

В одном корпусе этого элемента совмещён датчик и настроечный узел.

1. Располагать прибор лучше всего на открытом (но без сквозняков) участке стены, на высоте около 1,4 м. от пола. Избегать нужно мест вблизи приборов, которые могут сильно изменять температуру среды — кондиционеров, кухонных плит и т. д.
2. В комплекте прибора имеется небольшая монтажная панель, которая закрепляется на выбранное место при помощи пары саморезов.
3. Внутри датчика смотана капиллярная труба. Её вытягивают на нужную длину, чтобы прибор дотягивался до закреплённой планки.
4. Капиллярная трубка аккуратно фиксируется на обратной стороне клапана.
5. Датчик помещается на планку путём простого защёлкивания.

Микроклимат в доме и влажность воздуха – два неразрывно связанных понятия. Увлажнители воздуха – польза и вред для дома и здоровья, об этом читайте в статье.

Какой утеплитель для теплого пола выбрать, читайте в этой теме. А также вы найдете общую информацию об укладке утеплителей.

Термоклапан — строение, назначение, виды

Клапан в терморегуляторе по строению очень похож на обычный вентиль. Имеется седло и запорный конус, который открывает/закрывает просвет для протекания теплоносителя. Температура радиатора отопления регулируется именно таким образом: количеством проходящего через радиатор теплоносителя.

Термостатический клапан в разрезе

На однотрубную и двухтрубную разводку клапана ставят разные. Гидравлическое сопротивление вентиля на однотрубную систему намного ниже (как минимум, в два раза) — только так можно ее сбалансировать. Перепутать вентили нельзя — греть не будет. Для систем с естественной циркуляцией подходят вентили для однотрубных систем. При их установке гидравлическое сопротивление, кончено, возрастает, но работать система сможет.

На каждом клапане есть стрелка, указывающая движение теплоносителя. При монтаже его устанавливают так, чтобы направление потока совпадало со стрелкой.

Из каких материалов

Изготавливают корпус вентиля из стойких к коррозии металлов, часто дополнительно покрывают защитным слоем (никелируют или хромируют). Есть клапана из:

• бронзы (с никелевым и хромированным покрытием);
• латуни (покрывают слоем никеля);
• нержавеющей стали.

Корпуса обычно латунные или бронзовые с никелевым илихромированным покрытием

Понятное дело, что нержавейка — лучший вариант. Она химически нейтральна, не корродирует, не вступает в реакции с другими металлами. Но стоимость таких клапанов велика, найти их сложно. Бронзовые и латунные вентили примерно одинаковы по сроку службы

Что в этом случае важно — это качество сплава, а за ним тщательно следят известные производители. Доверять или нет неизвестным — вопрос спорный, но есть один момент, который лучше отследить

На корпусе обязательно должна присутствовать стрелка, указывающая направление потока. Если ее нет — перед вами совсем дешевое изделие, которое лучше не покупать.

По способу исполнения

Так как радиаторы устанавливаются разными способами, клапана делают прямыми (проходными) и угловыми. Выбираете тот тип, который в вашу систему станет лучше.

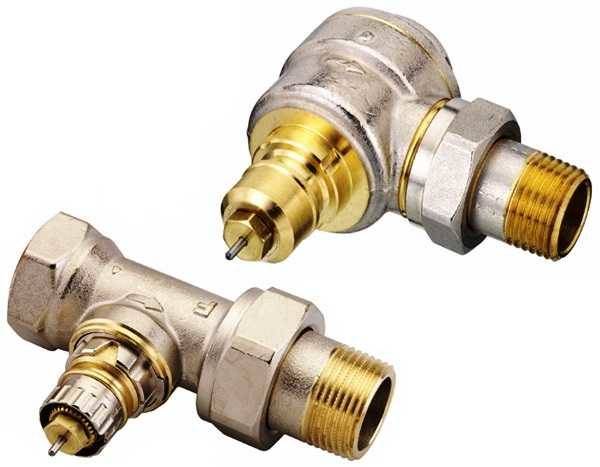

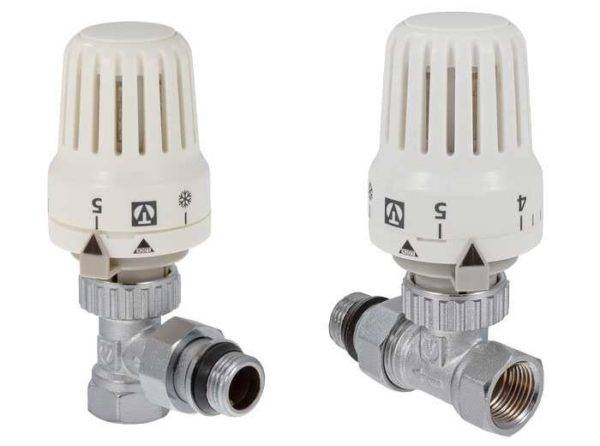

Прямой (проходной) клапан и угловой

Название/фирма	Для какой системы	Ду, мм	Материал корпуса	Рабочее давление	Цена
Данфос, угловой RA-G с возможностью настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	25-32 $
Данфос, прямой RA-G с возможностью настройкой	однотрубной	20 мм, 25 мм	Никелированная латунь	10 Бар	32 — 45 $
Данфос, угловой RA-N с возможностью настройкой	двухтрубной	15 мм, 20 мм. 25 мм	Никелированная латунь	10 Бар	30 — 40 $
Данфос, прямой RA-N с возможностью настройкой	двухтрубной	15 мм, 20 мм. 25 мм	Никелированная латунь	10 Бар	20 — 50 $
BROEN , прямой с фиксированной настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	8-15 $
BROEN , прямой с фиксированной настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	8-15 $
BROEN ,угловой с возможностью настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	10-17 $
BROEN ,угловой с возможностью настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	10-17 $
BROEN , прямой с фиксированной настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	19-23 $
BROEN , угловой с фиксированной настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	19-22 $
OVENTROP , осевой	1/2″	Никелированная латунь, покрытая эмалью	10 Бар	140 $

Какой температурный регулятор на радиаторе теплоснабжения лучше установить и как это осуществить

Перед тем как рассказывать о терморегуляторах, нужно понять, в каких вариантах нужны данные устройства. Самое первое, терморегулятор

нужно ставить на отопительные приборы в помещениях, где требуется регулировка температурных значений. В особенности идет речь о верхних этажах многоэтажных домов, в которых система обогрева предусматривает верхнюю подачу носителя тепла и вертикальную конструкцию разводки. При помощи внешнего водяного термостата, поставленного на батарее, задается конкретное значение температуры, и тепло в жилую площадь подается с установленными параметрами.

Но не забывайте, что терморегулятор не применяется для увеличения отдачи тепла отопительного прибора. По мимо того термостатические клапаны не совместимы с чугунными батареями, которые отличаются существенной тепловой инерцией.

Благодаря этому перед выбором и установкой регулятора на батарею главное детально выучить виды приборов, а еще специфики их процесса установки и применения.

Особенности монтажа, настройки и эксплуатации

Установить терморегулятор несложно самостоятельно. Если в комнате несколько радиаторов, устройство устанавливают на каждую батарею либо на самую мощную.

Если радиатор не оборудован отсекающими кранами на входе и выходе, работы проводят только летом. Если батарею можно исключить из общего контура, терморегулятор можно установить в любое время.

Алгоритм монтажа:

1. При необходимости отключают отопление, сливают воду из системы.
2. Проводят разметку с учётом длины патрубков и переходников.
3. Если лишний участок трубы придётся срезать, на оставшемся участке изготавливают резьбу, используется плашка необходимого размера. В контур из полипропиленовых труб наваривается необходимый фитинг.
4. На резьбу наматывают уплотнитель (лён, ФУМ-лента) и наворачивается клапан. На корпусе стрелкой указано движение теплоносителя, оно должно строго выдерживаться.
5. В зависимости от модификации уплотнение производится резиновыми прокладками или конусной частью корпуса. Шлифовка абразивными материалами сочленений запрещена.
6. Согласно инструкции, на корпус регулятора надевается термоголовка.
7. Проводят пробный пуск, устраняют протечки.

Окончательную настройку термоголовки Данфосс для радиаторов проводят после подачи горячей воды в систему отопления.

Производитель даёт несколько важных советов по эксплуатации, позволяющих добиться наибольшего эффекта от установленного оборудования:

• если в комнате терморегуляторами оборудовано несколько батарей, они подлежат одновременной регулировке;
• при проветривании термостат отключают, чтобы не последовало повышенного расхода тепла;
• в режиме ожидания температуру не понижают больше чем на 3 градуса по сравнению с обычными показателями — сэкономленная энергия будет потрачена на повторный прогрев комнаты.

Монтаж датчика

Как уже говорилось, выносной датчик нужен, если батарея встроена в стену или чем-то закрыта (мебель, экран, плотные шторы).

В одном корпусе этого элемента совмещён датчик и настроечный узел.

1. Располагать прибор лучше всего на открытом (но без сквозняков) участке стены, на высоте около 1,4 м. от пола. Избегать нужно мест вблизи приборов, которые могут сильно изменять температуру среды — кондиционеров, кухонных плит и т. д.
2. В комплекте прибора имеется небольшая монтажная панель, которая закрепляется на выбранное место при помощи пары саморезов.
3. Внутри датчика смотана капиллярная труба. Её вытягивают на нужную длину, чтобы прибор дотягивался до закреплённой планки.
4. Капиллярная трубка аккуратно фиксируется на обратной стороне клапана.
5. Датчик помещается на планку путём простого защёлкивания.

Микроклимат в доме и влажность воздуха – два неразрывно связанных понятия. Увлажнители воздуха – польза и вред для дома и здоровья, об этом читайте в статье.

Какой утеплитель для теплого пола выбрать, читайте в этой теме. А также вы найдете общую информацию об укладке утеплителей.

Монтаж термостатического элемента

В первую очередь монтируется клапан на радиатор. Для этого перекрывается подача теплоносителя.

1. На подающей трубе делается разметка. Участок, который нужно будет выпилить, должен по длине соответствовать размеру корпуса клапана минус резьбовые соединения.
2. Разрезается труба отопления, выпиливается лишний отрезок.
3. При помощи лерки, или плашки, на внешней стороне отрезанной трубы делается резьба.
4. Соединение обрабатывается сантехнической пастой и фум-лентой.
5. На получившуюся резьбу накручивается корпус клапана.
6. Так как трубу крутить нельзя, с противоположной стороны клапана скручивается накидная гайка-американка, а затем вворачивается (шестигранным ключом) в сгон радиатора.
7. Корпус прибора вворачивается в его же накидную гайку через резиновую шайбу. Это соединение не нужно как-то герметизировать, главное, чтобы оно было чистым.
8. После того, как клапан установлен на радиатор, с него снимается защитный колпачок (расположен перпендикулярно трубе).

Терморегуляторы для радиатора отопления Danfoss

Цель установки терморегулятора — поддержание, выбранной потребителем, температуры воздуха в доме.

В конструкцию терморегулятора для радиаторов входят два элемента, взаимодополняющие друг друга:

1. Термостат (или термостатический элемент).
2. Клапан терморегулятора Danfoss.

Клапан подключается непосредственно к батарее, а на него устанавливается термостатический элемент.

Основа основ — это термостат. Именно он реагирует на изменение окружающей температуры и влияет на клапан, который перекрывает поток теплоносителя.

Внутри головки термостата — сильфон (гофрированная камера, способная изменять размеры), заполненный газом. Газ, в зависимости от температуры, меняет своё агрегатное состояние (охлаждённый он конденсируется). Это приводит к изменению объёма и давления в камере. Камера уменьшается в размерах, тянет за собой шток золотника, который открывает в клапане больший просвет для поступления теплоносителя.

При нагревании происходит обратный процесс расширения и перекрытия просвета (принятый стандарт — 2 В°C превышения температуры воздуха над заданной).

Когда на шкале регулятора выставляется комфортная температура, внутри устанавливается определённое сжатие настроечной пружины, которая взаимосвязана с определённым давлением газа.

Настройка терморегулятора

Все приборы производителя отличаются внешне и по теххарактеристикам, однако всё же их настройка производится одинаково. Для её осуществления необходимо заглянуть в инструкцию к эксплуатации и ознакомиться с обозначением режимов, что указаны на корпусе прибора. Показатели могут отличаться, всё зависит от модели.

p, blockquote 17,0,0,0,0 —>

Далее для регулировки терморегулятора Danfoss поставьте на нём необходимую температуру. Это можно сделать при помощи передвижения крутящего элемента в определённую сторону. Если вы установили прибор с кнопками, всё, что вам нужно, это нажать на «плюс» или «минус».

p, blockquote 18,0,0,1,0 —>

Возможно указать промежуточные значения, когда они наилучшим образом подходят для того, чтобы создать определённый температурный режим в помещении. Пройдёт пару минут, и отопительная система успеет подстроиться под указанные параметры и будет греть, пока не получится оптимальный микроклимат. Также происходит настройка и для холодильного оборудования.

p, blockquote 19,0,0,0,0 —>

Терморегуляторы для радиатора отопления Danfoss

Цель установки терморегулятора — поддержание, выбранной потребителем, температуры воздуха в доме.

В конструкцию терморегулятора для радиаторов входят два элемента, взаимодополняющие друг друга:

1. Термостат (или термостатический элемент).
2. Клапан терморегулятора Danfoss.

Клапан подключается непосредственно к батарее, а на него устанавливается термостатический элемент.

Основа основ — это термостат. Именно он реагирует на изменение окружающей температуры и влияет на клапан, который перекрывает поток теплоносителя.

Терморегулятор Danfoss

Внутри головки термостата — сильфон (гофрированная камера, способная изменять размеры), заполненный газом. Газ, в зависимости от температуры, меняет своё агрегатное состояние (охлаждённый он конденсируется). Это приводит к изменению объёма и давления в камере. Камера уменьшается в размерах, тянет за собой шток золотника, который открывает в клапане больший просвет для поступления теплоносителя.

При нагревании происходит обратный процесс расширения и перекрытия просвета (принятый стандарт — 2 В°C превышения температуры воздуха над заданной).

Когда на шкале регулятора выставляется комфортная температура, внутри устанавливается определённое сжатие настроечной пружины, которая взаимосвязана с определённым давлением газа.

Данфосс производит сильфоны с газом внутри, а также жидкостные. Последние — более инертны, реагируют на изменение температуры медленнее.

Монтаж и настройка терморегулятора

Если установка терморегулятора на радиатор отопления произведена правильно, то устройство сразу же начнет работать корректно.

Перед началом монтажа

Перед началом установки обратите внимание на следующие важные пункты, которые позволят избежать элементарных ошибок монтажа терморегулятора:

Клапан всегда ставится на входе воды в радиатор. На выходе из радиатора прибор правильно работать не будет;
Термостат для радиаторов должен располагаться горизонтально. Такое положение необходимо для того, чтобы поднимающийся от радиатора нагретый воздух не вносил коррективы в работу термоголовки прибора;Правильный монтаж термостата на отопительный радиатор

Не допускается такое расположение прибора, при котором на него попадали бы прямые солнечные лучи;
Клапан должен быть установлен так, чтобы направление стрелки на его корпусе совпадало с направлением потока воды в трубе;
Терморегулятор должен находиться на определенной высоте от пола. Обычно это 40-80 см. На каждой модели указана рекомендованная высота. Если в наличии нет подходящей модели, купите прибор с выносным датчиком

В этом случае будет неважно, на какой высоте находится термоголовка;
Желательно, чтобы датчик не был ничем закрыт и имел возможность свободного доступа;
Если терморегулятор устанавливается в однотрубную систему, необходимо установить между верхней и нижней трубами перемычку (байпас). Без этой перемычки вы будете ограничивать скорость движения теплоносителя на всем стояке;Схема установки терморегуляторов для разных систем отопления

Если в помещении имеются 2 радиатора одинаковой мощности, то не имеет смысла устанавливать устройство на каждый из них

Достаточно и одного прибора. Если мощность радиаторов различается, то регулятор устанавливается на тот из них, который имеет большую мощность.

На заметку: Желательно перед термоклапаном установить шаровой кран. Он позволит поменять клапан или радиатор в случае необходимости, а также предохранит от чрезмерной нагрузки терморегулятор, которой он может подвергнуться при использовании его в качестве запорной арматуры при замене радиатора.

Установка терморегулятора

Рассмотрим последовательность действий при монтаже теплового регулирующего прибора:

1. Вода из системы отопления должна быть слита, а водяной стояк должен быть перекрыт.
2. Прикрутить клапан ко входу радиатора, установив его в горизонтальном положении.
3. Соединить терморегулятор с подающей магистралью.
4. Открыть подачу теплоносителя и заполнить систему нагретой водой.
5. Проверить герметичность всех соединений. Должны быть исключены любые подтекания теплоносителя. Если таковые имеются, подтянуть места соединений.

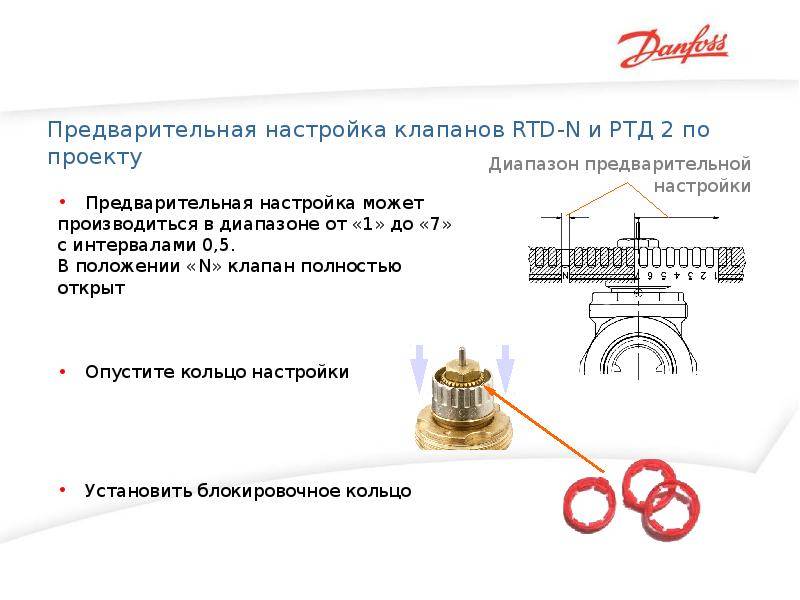

6. Если необходимо, выполняется предустановка клапана. Для этого оттягивается стопорное кольцо, а затем метка совмещается с нужным делением. После этого кольцо стопорится.
7. На клапан устанавливается термоголовка. Она может либо защелкиваться, либо фиксироваться накидной гайкой.

Настройка терморегулятора

Важно: В процессе настройки оградите помещение от сквозняков, которые вносят путаницу в работу датчика. После того, как терморегулятор для радиатора отопления был установлен, его необходимо настроить, чтобы в помещении создалась наиболее комфортная для людей температура

Делается это для механического устройства в следующем порядке:

После того, как терморегулятор для радиатора отопления был установлен, его необходимо настроить, чтобы в помещении создалась наиболее комфортная для людей температура. Делается это для механического устройства в следующем порядке:

1. Закрываются все окна и двери, а также отключаются кондиционер и система вентиляции.
2. В комнате должен находиться обычный термометр.
3. Вращая термоголовку до упора влево, полностью открываем клапан подачи теплоносителя. Это положение соответствует максимальной теплоотдаче радиатора.
4. Через несколько минут, когда помещение прогреется на 5-7 градусов, необходимо полностью перекрыть радиатор. Для этого клапан поворачивается вправо до упора.
5. Температура начнет постепенно понижаться. При достижении наиболее комфортных условий клапан нужно постепенно открыть.
6. Клапан открывается до того момента, пока отчетливо не послышится шум теплоносителя. Это и будет положение клапана с наиболее комфортной температурой.
7. Клапан оставляется в данном положении.
8. Если возникнет необходимость в изменении температуры, это легко можно сделать регулятором термоголовки.

Электронные терморегуляторы не нуждаются в настройке. Достаточно выставить желаемую температуру в помещении, а прибор сам отрегулирует напор теплоносителя.

Монтаж датчика

Как уже говорилось, выносной датчик нужен, если батарея встроена в стену или чем-то закрыта (мебель, экран, плотные шторы).

В одном корпусе этого элемента совмещён датчик и настроечный узел.

1. Располагать прибор лучше всего на открытом (но без сквозняков) участке стены, на высоте около 1,4 м. от пола. Избегать нужно мест вблизи приборов, которые могут сильно изменять температуру среды — кондиционеров, кухонных плит и т. д.
2. В комплекте прибора имеется небольшая монтажная панель, которая закрепляется на выбранное место при помощи пары саморезов.
3. Внутри датчика смотана капиллярная труба. Её вытягивают на нужную длину, чтобы прибор дотягивался до закреплённой планки.
4. Капиллярная трубка аккуратно фиксируется на обратной стороне клапана.
5. Датчик помещается на планку путём простого защёлкивания.

Какой утеплитель для теплого пола выбрать, читайте в этой теме. А также вы найдете общую информацию об укладке утеплителей.

Установка термоголовки Danfoss

Прибор монтируют именно на трубе контура горячего водоснабжения. Установка не подразумевает ничего сложного, даже в случае с дизайнерскими вариантами, монтаж происходит по одному принципу. Работа осуществляется поэтапно:

p, blockquote 15,0,0,0,0 —>

1. Делается разметка на патрубке подачи для обозначения области, что потребуется срезать. Стоит учитывать размеры корпуса клапана. Отнимается резьбовый элемент, что будет входить прямо в трубу.
2. Отключается отопление и спускается жидкость, для исключения потопа в доме.
3. По отметкам срезается лишний участок трубы, а на внешней части среза делается резьба плашкой.
4. Стык обрабатывается специальной пастой для сантехнических работ (производитель не важен).
5. На резьбу, выполненную плашкой, накручивается клапан и крепко затягивается шайбой. Дополнительно закреплять соединение для герметичности не требуется. Выполненных действий достаточно для надёжного стыка.
6. Убирается предохранитель, устанавливается на регуляторе максимальный показатель «пять» и сверху надевается корпус со шкалой.
7. Проверяются все стыки и подключается тепловой прибор ко всей системе отопления.

Если подключение терморегулятора Danfoss было произведено правильно, то появиться проблем не должно. Стоит проконтролировать работу прибора до первого открывания и закрывания клапана.

p, blockquote 16,0,0,0,0 —>

Терморегуляторы для радиатора отопления Danfoss

Цель установки терморегулятора — поддержание, выбранной потребителем, температуры воздуха в доме.

В конструкцию терморегулятора для радиаторов входят два элемента, взаимодополняющие друг друга:

1. Термостат (или термостатический элемент).
2. Клапан терморегулятора Danfoss.

Клапан подключается непосредственно к батарее, а на него устанавливается термостатический элемент.

Основа основ — это термостат. Именно он реагирует на изменение окружающей температуры и влияет на клапан, который перекрывает поток теплоносителя.

Внутри головки термостата — сильфон (гофрированная камера, способная изменять размеры), заполненный газом. Газ, в зависимости от температуры, меняет своё агрегатное состояние (охлаждённый он конденсируется). Это приводит к изменению объёма и давления в камере. Камера уменьшается в размерах, тянет за собой шток золотника, который открывает в клапане больший просвет для поступления теплоносителя.

При нагревании происходит обратный процесс расширения и перекрытия просвета (принятый стандарт — 2 В°C превышения температуры воздуха над заданной).

Когда на шкале регулятора выставляется комфортная температура, внутри устанавливается определённое сжатие настроечной пружины, которая взаимосвязана с определённым давлением газа.

Монтаж термостатического элемента

В первую очередь монтируется клапан на радиатор. Для этого перекрывается подача теплоносителя.

1. На подающей трубе делается разметка. Участок, который нужно будет выпилить, должен по длине соответствовать размеру корпуса клапана минус резьбовые соединения.
2. Разрезается труба отопления, выпиливается лишний отрезок.
3. При помощи лерки, или плашки, на внешней стороне отрезанной трубы делается резьба.
4. Соединение обрабатывается сантехнической пастой и фум-лентой.
5. На получившуюся резьбу накручивается корпус клапана.
6. Так как трубу крутить нельзя, с противоположной стороны клапана скручивается накидная гайка-американка, а затем вворачивается (шестигранным ключом) в сгон радиатора.
7. Корпус прибора вворачивается в его же накидную гайку через резиновую шайбу. Это соединение не нужно как-то герметизировать, главное, чтобы оно было чистым.
8. После того, как клапан установлен на радиатор, с него снимается защитный колпачок (расположен перпендикулярно трубе).

Итог

Для того, чтобы получить от термоголовок удовольствие и экономию, к ним нужно привыкнуть, сжиться с ними, буквально с каждой по отдельности. В процессе этого привыкания нужно быть терпеливым, настойчивым и никогда не сдаваться (точно как в семейной жизни). Только после этого вы сможете подружиться со своими головками и хорошо экономить с их помощью.

Я подтверждаю! Головки работают! Так, например, холодный радиатор раскаляется, если над ним открыть окно. И напротив, если на улице февраль и солнце, то радиаторы в солнечной комнате выключаются в ноль. Вот она реальная альтернативная энергетика!

С другой стороны, если ночью дует сильный ветер, то в комнате становится прохладно. Такое ощущение, что мои даже очень хорошие головки не могут открыться на 100%! Приходится в эти дни приоткрывать головки на четверть или даже на пол-деления. Но согласитесь! Если бы головки работали идеально, не нужно было бы изобретать компьютеры «Умный дом» и котлы с компьютерным управлением!

Статья создана 26.01.2016
