Теплообменник для банной печи — способы изготовления и подключения

По месту расположения емкости для теплой воды

В зависимости от того, где располагают емкость с водой, выделяют следующие виды нагревателей:

  1. Емкость непосредственно в парилке — позволяет воде быстрее греться, т. к. водопровод отсутствует или очень короткий. Сокращаются и теплопотери. Недостаток вполне очевиден: полезная площадь парилки сокращается.
  2. Емкость находится в смежном помещении, где оборудована душевая. Часто рекомендуют именно этот вариант. В отдельной душевой мыться удобнее и места в парилке больше. Но растет длина водопровода.
  3. Проблему слабого напора позволяет решить установка бака с теплоносителем на чердаке. Этот способ так же не лишен недостатка. Нужно подвести холодную воду наверх, да и длина горячего водопровода больше. Емкость нужно тщательно утеплять, чтобы максимально снизить теплопотери.

Печь–котел вертикального типа

Вертикальные железные печки, изготавливаемые из труб, тоже пользуются спросом у любителей банных процедур, поэтому обходить их вниманием нельзя. Другое дело, что в интернете опубликовано множество материалов по сборке различных простых буржуек, повторять их здесь нет смысла

Но есть изделия, заслуживающие внимания своей оригинальностью, например, самодельная печь – котел со встроенной каменкой, чья схема представлена ниже:

Агрегат отлично решает проблему недостатка места в парилке, поскольку его вертикальный корпус содержит 3 камеры – топливную, каменку и бак для нагрева воды. Правда, вместительность камеры сгорания невелика и в процессе протапливания бани придется делать несколько загрузок, но это расплата за экономию полезной площади. Опять же, при желании размеры топливника можно увеличить, убрав водяной котел либо сделав его объем меньше.

Порядок проведения работ по изготовлению вертикального отопителя таков:

  1. Обрезка и обработка торцов трубы DN500, вырезание проемов под дверцы.
  2. Подготовка круглых заготовок из металла толщиной 5—10 мм на перегородки, днище и крышку.
  3. Обработка вырезанных частей и изготовление из них дверец печи.
  4. Сваривание колосниковой решетки из арматуры.
  5. Сборка металлической банной печи.

Нагреватель самоварного типа

Подогрев воды с помощью самоварного теплообменника – наиболее прогрессивный способ. Общеизвестно, что банные печи не могут похвастать высоким КПД, поскольку львиную долю тепловой энергии они просто выбрасывают на улицу через дымоход. Чтобы в этом убедиться, достаточно измерить температуру поверхности трубы, нередко она достигает 200-250 ºС. Можно не допустить потери этого тепла, пустив его на подогрев той же воды.

Нагреватели самоварного типа ставятся на печи для бани как раз с этой целью. Нержавеющий бачок, встраиваемый в дымоходную трубу, имеет проход для дымовых газов и снабжен 2 патрубками для присоединения труб. Раскаленные продукты горения дров, пройдя сквозь это устройство, отдадут тепло воде через металлические стенки, в результате температура газов на выходе не превысит 150 ºС. Благодаря своей конструкции и способу нагрева самоварный теплообменник практически лишен недостатков, поскольку:

  1. Не отнимает тепло непосредственно из камеры сжигания, соответственно, время протапливания парной не увеличивается.
  2. Банная печь работает максимально эффективно, так как теплота дымовых газов не выбрасывается на улицу, а идет на загрузку накопительной емкости для помывки.
  3. Ничего страшного не произойдет, если в силу разных причин в бачке не будет воды. Здешняя температура не столь высока, как в топливнике и теплообменнику из нержавеющей стали не грозит быстрое прогорание.

Бак на трубу

Греть воду при помощи тепла от дымохода выгодно по трем причинам:

  • вы используете тепло, которое раньше просто выводилось на улицу;
  • процесс нагрева никак не влияет на время подготовки парилки;
  • медленнее прогорают трубы дымохода: на обогрев уходит большая часть тепла, и режим эксплуатации становится более мягким.

Похожий способ нагрева – от горячего воздуха, проходящего через расположенную в середине трубу – используется в самоварах. Потому такие устройства называют еще баками для воды самоварного типа. В поперечном разрезе геометрия таких емкостей может быть различной: квадратной, прямоугольной, треугольной, круглой, овальной. Выбираете, что больше нравится, или то, что лучше «встанет», легче закрепится и т.п.

Баки на трубу могут быть разного объема и конфигурации

При всех своей привлекательности имеет такой способ нагрева воды и недостатки:

  • Практически не в одном устройстве нет способа проконтролировать уровень воды в баке. Сколько там осталось ее – не понятно. Аналогично дело обстоит и с контролем температуры. Допускать кипения воды нежелательно, если хотите «сухой» пар, а контролировать ее состояние нечем.
  • Большой бак на трубу монтировать сложно: вес с водой получается в районе 100 кг и больше, и нужно придумывать надежную систему крепления, причем так, чтобы вес приходился не на печь, а на какие-то другие элементы. Исключение – печи с баком на трубу сразу от производителя. В этом случае все рассчитано и предусмотрено.
  • Если бак располагается не сразу над печкой, заливать воду в него неудобно – заливное отверстие получается высоко.

Как обойти невозможность контролировать уровень воды в баке народ уже придумал. В этом видео описаны несколько возможностей, а продемонстрирован один.

Душ организовать при таком способе нагрева воды сложно: нужно от крана отбора воды вести шланг в смеситель. Но чтобы обеспечить достаточное количество воды в баке для подогрева, необходимо организовать автоматическое пополнение воды в баке, а это требует наличия системы контроля уровня сложнее, чем в видео. Можно сделать что-то похожее на поплавковую систему в бачке унитаза, но необходимо подобрать материалы, которые переносят высокие температуры.

Более удобны и в монтаже и в использовании баки на трубу, к которым подсоединяется выносной бак. На трубе монтируется небольшая емкость с двумя вваренными трубками для холодной и горячей воды. Рядом устанавливается емкость большего объема, соединенная с этим баком на трубе при помощи труб (металлических, металлопластиковых, гибких шлангов). В систему заливается вода, которая циркулируя по трубам нагревается.

Бак-теплообменник на трубу

Небольшой бак на трубе называют еще теплообменником или водяной рубашкой. Этот способ лишен практически всех недостатков предыдущего варианта:

Печи с теплообменниками, пользующиеся популярностью

Чугунные печи пользуются заслуженной популярностью у любителей русской бани, но как они совмещаются с теплообменниками? Как выясняется – прекрасно совмещаются.

Чугунная печь

Для начала советуем посетить сайт петрозаводского производителя печей «Карелия». Среди продукции, предлагаемой вниманию посетителей есть комплектующие, среди которых найдется и теплообменник дисковой формы, крепящийся, судя по всему к одной из стенок печи. Таким образом, можно разом приобрести и печь, и обменник. Как вариант там же продаются навесные баки на дымоход.

Чугунная печь с теплообменником для бани. Источник фото

Печь «Везувий»

Печь «Везувий» с теплообменником для бани

Производитель печей «Везувий» также предоставляет возможность одновременной покупки печи (а в его каталоге вы найдете как стальные, так и чугунные печки) и теплообменника. Покупателю предоставляется выбор из трех моделей – два «самовара» на дымоход, отличающиеся емкостью и один прямоугольный теплообменник, который забирает тепло от стенки печи.

фото теплообменников на сайте «Везувия»

Печи для бани «Термофор»

На сайте «Термофора» есть сообщение, что производитель учел предпочтения клиентов и выпускает наиболее популярные модели – «Тунгуска 16» и «Тунгуска 24» – с уже установленными теплообменниками, предполагающими внешнее расположение накопительного бака. Материал обменников – качественная пищевая нержавейка толщиной 2 мм. В зависимости от выбора покупателя размещение можно варьировать, устанавливая его либо на правой, либо на левой стенке печки.

Полезное видео

Печи для бани «Термофор» с теплообменником устроены, может, и неплохо, но имеются отрицательные отзывы. Посмотрите ролик и увидите наглядно, как это выглядит:

Как это работает

Несложно догадаться, что в случае с проточным водяным контуром или бачком, навешенным на дымоход, нужно обеспечить постоянную циркуляцию жидкости между ним и накопительной емкостью за пределами парилки.

Сделать это можно либо за счет естественных законов, которым подчиняется вода (и такая система считается открытой), либо с помощью насоса, обеспечивающего циркуляцию принудительную.

ВАЖНО! Естественная циркуляция, основанная на гравитации и конвекции, предпочтительнее. Соединительные трубы должны иметь диаметр не менее одного дюйма и длину не более 3 метров.. Посмотрите на схему выше, где наглядно показано, как надо располагать трубы, чтобы вода беспрепятственно поднималась и опускалась

Ниже есть разъясняющее схему видео

Посмотрите на схему выше, где наглядно показано, как надо располагать трубы, чтобы вода беспрепятственно поднималась и опускалась. Ниже есть разъясняющее схему видео.

ОПАСНО! Перед растопкой печи убедитесь в том, что в системе есть вода!

Видео

Посмотрите небольшой ролик, где разъясняется данная выше схема печи для бани с теплообменником для воды (по этому принципу можно и для отопления) и показан пример бюджетной ее реализации:

Змеевик для печей

Один из самых простых в изготовлении теплообменников – змеевик. Все что нужно – найти трубу из достаточно пластичного металла. Чаще всего используется медь или алюминий, так как оба металла стойки к коррозии и легко гнутся. Затем труба изгибается, причем форма в принципе может быть любая.

Для того чтобы вода активно двигалась самотеком (без насоса) общая протяженность змеевика не должна превышать 3 метров (это с учетом соединения до выносного бака). Создавая свой теплообменник, «примеривайте» его к печи: он не должен соприкасаться с открытым пламенем, а нагреваться должен раскаленным воздухом. На концах нарезается наружная резьба, к которой затем подсоединяются через фитинги выносной бак.

Змеевик может располагаться не только внутри топки, но и снаружи. Обматывать печку вряд ли стоит, а вот металлический дымоход греть воду будет достаточно эффективно. Ведь если печь без камеры дожига, то температура на выходе топки может быть до 500 о С. Пример такого теплообменника на трубе смотрите на фото.

В самом простом варианте теплообменник может иметь вид подковы. Тогда использовать можно и нержавейку – так ее можно согнуть. Например, на видео ясно видна подобная форма, которую использовали в печи для бани «Витра» (видео о том как перенести теплообменник в печи Vitra с левой боковой панели на правую ищите в конце статьи).

Простейший вид теплообменника для банной сети — изогнутая трубка с резьбой на концах

Один из видов змеевика – регистр. Это, как правило, сварная конструкция из труб, которая часто чем-то напоминает отопительные. Регистр для банной печи чаще всего варят из нержавейки, так как только она может длительное время переносить жесткие условия эксплуатации. Сварные конструкции имеют большой размер и вес, и потому их чаще устанавливают кирпичных печах. В железной печи не всегда можно найти место для размещения небольшой трубки-теплообменника, не то что громоздкой сварной конструкции. А при проектировании кирпичных банных печей можно выделить место и под регистр.

Теплообменник-регистр. Такой в готовую металлическую печь не поставишь. Это вариант или для самодельной железной печи или для кирпичное (скорее так судя по размерам)

Иногда теплообменник выполнен в виде небольшой емкости с водой (объем до 3-х литров), который также располагается внутри топки без непосредственного контакта с огнем. Принцип его работы ничем не отличается от других. Чтобы служил такой бачок-теплообменник дольше, при изготовлении своими руками, постарайтесь сделать конструкцию так, чтобы было как можно меньше сварных швов. Например, возьмите лист нержавейки (толщины 1-2 мм достаточно) и на листогибе придайте требуемую геометрию. На корпусе шов будет всего один, плюс приварены будут боковые панели и входные патрубки.

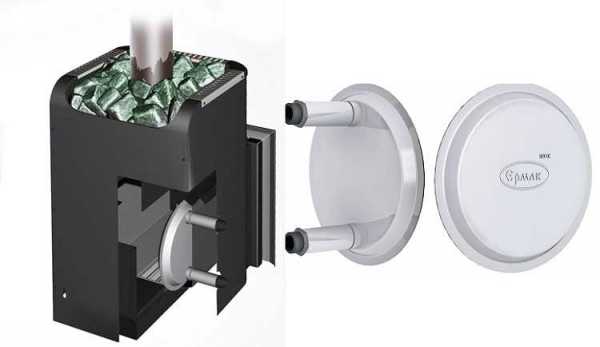

Теплообменник для банной печи фирмы «Ермак» — уникальная конструкция

Изготавливая любой из теплообменников, расположенных внутри топки, нужно помнить, что отбирать без ущерба для обогрева помещения они могут не более 10% мощности печи. Так что чересчур большие регистры делать нерационально. Их и разместить сложно и они отрицательно скажутся на температуре воздуха в парной. Лучше рассчитать систему так, чтобы можно было за все время посещения бани подогреть воду несколько раз: вам ведь не нужны сразу 150 литров кипятка? Сначала надо немного горячей воды чтобы запарить веники, потом чуть больше, чтобы помыться перед парилкой, и затем еще некоторое количество, чтобы ополоснуться. В результате, нужны, может и 150 литров горячей воды, но порциями. Так зачем делать систему на 150 литров и ждать несколько часов, пока она будет приемлемой температуры, если можно сделать бак на 50-70 литров и несколько раз нагреть в нем воду, которая будет расходоваться по мере необходимости…

Различие по видам

Существует нескольковидов теплообменников для оснащения банных печей. Они распределяются:

  • по конструкции;
  • по местоположению.

В зависимости от особенностей конструкции выделяют:

  • змеевик. являющийся достаточно простым вариантом. Оба конца теплообменника выведены из резервуара для забора холодной и выпуска нагретой воды;
  • соединение двух металлических емкостей. цилиндра и параллелепипеда. Нагреваясь, вода из такого теплообменника посредством труб поступает в место своего назначения.

Наиболее распространенным считается второй вариант нагревателя, ведь с его помощью не только вода становится горячей, но и отапливаются все помещения бани. Таким образом, происходит экономия топлива и, соответственно, средств.

Месторасположение определяет также два вида теплообменников:

  • навесной. то есть располагающийся на дымоходе;
  • встроенный в конструкцию печи.

Устройство навесного типа получает необходимое тепло не от самой печки, а от дымохода за счет нагревания выбрасываемых газов. За счет существенной вместительности короба жидкость быстро нагревается в баке и остается горячей на протяжении всего времени топки бани. Как недостаток стоит отметить массивность внешнего вида устройства. Порой при обустройстве дымохода вначале устанавливают теплообменник так называемого самоварного типа. а затем уже дымоотводную трубу.

Обязательно нужно следить за заполненностью теплообменника водой, поскольку в сухом состоянии он может перегреться и потерять свои герметические свойства.

Собирая систему для циркуляции воды, следует отказаться от использования пластиковых труб в парилке. Высокая температура такого помещения воздействует на пластик, в результате чего этот материал начинает выделять вещества, вредящие здоровью человека.

Встроенный в конструкцию печи теплообменник имеет вид герметичного плоского бака емкостью до 5 литров. В этот резервуар вварены два патрубка с нарезанной на их концах резьбой. К ним присоединяются водопроводные трубы, ведущие к выносному баку большого объема (до 100 л)

В печи теплообменнику отведено место промеж кожуха конвектора и топки. При этом устройство совершенно не соприкасается с огнем.

Необходимо именно перед началом топки печки заполнять систему водой, поскольку разогретый сухой теплообменник под воздействием холодной воды теряет свою герметичность и начинает просто протекать. С целью предотвращения появления воздушных пробок в системе воду нужно закачивать снизу с помощью насоса.

Теплообменники для печи указанных видов заслуживают большое внимание из-за возможности экономить на топливе, ведь для их нормального функционирования требуется тепло, аккумулирующееся от сгорания дров. Так, аппарат встроенного типа нагревается за счет тепловой энергии, идущей на обогрев парилки и камней

Теплообменник же, размещенный на дымоходе. питается теплом, которое просто выходит в трубу. Его эффективность и скорость нагревания значительно выше по причине большей вместительности устройства. При этом бак, в который сливается горячая вода, может быть удален на существенное расстояние от печки.

Монтаж печи с теплообменником – особенности проведения работ

Чтобы монтаж печи с теплообменником для бани прошёл без особых проблем нужно следовать определённой последовательности действий.

  1. Конструкция должна быть установлена на фундаменте, залитом вглубь до полуметра.
  2. Отопительная система огораживается кладкой из огнеупорного кирпича на растворе из глины и песка.
  3. В помещении, где установлена печь, размещают основной теплообменник, а топку выводят в заранее обустроенное в стене бани отверстие.
  4. Горячая жидкость поступает по трубам, обмотанным теплоизоляционным материалом в ёмкость для воды либо радиаторы отопления.
  5. Дымоход выводят через обустроенное в крыше отверстие.
  6. Все места стыков качественно герметизируют.

Описание и разновидности теплообменников

Печи для бани с теплообменником представляют собой сооружение с пространством для холодной воды. Здесь она нагревается, а затем по трубам передается к навесному баку или радиатору. При этом стоит отметить, что подобное устройство помогает не только нагреть воду для моечной, но и обеспечить оптимальный микроклимат в предбаннике.

Все теплообменники для бани делятся на две группы .

  • Внутренние. Речь идет о бачке либо змеевике, который расположен между корпусом банной печи и внутренней топкой. Этот элемент иногда называют рубашкой. Именно к нему подключают внешний бак. Монтаж не вызовет никаких сложностей, однако при необходимости снять устройство будет непросто. В данном случае многое зависит от особенностей конструкции банной печи.
  • Внешние. Это теплообменники самоварного типа. Здесь предусмотрена труба дымохода, присоединенная благодаря штуцерам. Такой вариант для печи считается оптимальным, ведь он обеспечивает более удобное обслуживание. При этом изделие удастся легко почистить от образовавшейся накипи.

Если говорить об экономии тепла, то для печи предпочтительным считается внешний вариант. Так, происходит снижение расхода топлива. поскольку для нагревания используется тепло от дымохода печи. Если говорить о встроенном теплообменнике, то здесь важен нагрев от топки. Соответственно, камни вместе с самим помещением могут недостаточно прогреться.

Стоит отметить тот факт, что любые разновидности теплообменников, предназначенных для бани, обязательно заполняют водой. Также это может быть антифриз. Для подачи жидкости предусмотрен навесной бак, который соединяется при помощи штуцеров. Сам принцип работы очень прост. Функционирование возможно благодаря естественной циркуляции воды. Также не исключено подключение электрического насоса к печи.

Опытные строители рекомендуют использовать в бане открытые системы, то есть те варианты, где нет давления. Наиболее эффективным для банной печи является оборудование с протяженностью труб до 3 м. Этого действительно достаточно в том случае, если бак размещен за стеной парилки. Толщина труб не должна превышать 1 дюйм, иначе из-за сопротивления банная печь не сможет осуществлять перемещение воды.

Принцип работы

Современные теплообменники могут отличаться друг от друга принципом подогрева воды, на основании чего их можно разделить на несколько типов:

  • Змеевик, установленный внутри отопителя;
  • Наружный теплообменник, выполненный в виде прямоугольного бака, нагрев которого обеспечивается за счёт контакта со стенками печи;
  • Наружный водяной контур, высокую температуру нагрева которого поддерживают дымовые газы.

В продаже можно встретить и такие модели, в которых в конструкции уже установлен бак для воды из нержавейки. Однако теплообменник подобного типа работает так же, как и змеевик.

Змеевик

Первый тип воздушного теплообменника на дымоход — стальной змеевик, который установлен непосредственно в топливнике. Он имеет такое расположение, чтобы избежать прямого контакта трубы с пламенем. Иными словами, его устанавливают на некотором расстоянии от зоны самой высокой температуры. Лучше всего, когда этот элемент расположен на пути отходящих продуктов сжигания топлива. В этом случае можно будет не беспокоиться о возможном его прогорании, а это гарантия его длительной службы. У встроенного змеевика на выходе предусмотрены патрубки, которые позволяют подключить трубы, ведущие к выносной накопительной емкости.

Плюсом теплообменников этого типа является минимальное время нагрева воды. Однако эффективность их работы не впечатляет.

  • Для нагрева используется тепло, забираемое у топки, а это приводит к уменьшению мощности отопителя. В результате увеличивается время отопления парной, а это увеличивает и расход топлива.
  • Остается нерешенной главная проблема — раскаленные дымовые газы будут продолжать все так же, не принося никакой пользы, вылетать в трубу. Из-за этого КПД агрегата находится на довольно низком уровне, который не превышает 50%.

Правда, все вышесказанное не относится к кирпичным банным печам, оснащенным теплообменником и несколькими ходами движения дымовых газов, которые служат для поддержания комфортной температуры в предбаннике и моечной.

Наружный теплообменник

Другой разновидностью теплообменника на дымоход, которая позволяет передавать печное тепло воде, является наружный навесной бак из нержавеющей стали. Как правило, его устанавливают на одну из боковых стенок топливника, а нагрев обеспечивается за счет выделяемого ею инфракрасного излучения. Преимуществом этого варианта является простота установки, однако пользоваться таким теплообменником не очень удобно. Здесь проявляется недостаток, присущий первому типу теплообменника, заключающийся в прямолинейном отборе тепла, и вдобавок к этому в подвесной бак приходится постоянно добавлять холодной воды.

Принцип работы и функции теплообменника

Теплоносителем в теплообменнике может быть вода или антифриз

Жидкостное теплообменное устройство — это емкость, часть печной конструкции, оборудованная для подключения к трубопроводу. Бак нагревается, контактируя с продуктами сгорания топлива, и передает эту энергию воде. Вода, перемещаясь по системе, отдает тепло приборам отопления – радиаторам, от которых конвекционно прогревается воздух. Нагрев емкости может быть прямым или косвенным, а циркуляция теплоносителя – естественной либо принудительной.

Теплоноситель

Вместо воды часто применяют антифризы на основе этиленгликоля, пропиленгликоля, спирта или масла. Их основное достоинство — низкая температура замерзания, находящаяся в пределах от -30 до -70°C. Точные цифры зависят от химического состава и концентрации жидкости. Применение такой химии дает ряд преимуществ:

  • защита элементов системы от повреждений вследствие разморозки;
  • антикоррозийная защита, обусловленная соответствующими присадками;
  • отсутствие абразивов, солей и прочих примесей, разрушающих (засоряющих) трубопровод или арматуру.

Некоторые теплообменники, например — для бани, обслуживают не только приборы отопления, но и душ или отдельный резервуар. Поэтому здесь используют воду. Во избежание разморозки устройство проектируют так, чтобы заливка воды не занимала много времени. Если же баню или сауну топят часто, а ограждающие конструкции утеплены качественно, проблема снимается.

Функции теплообменника

Функция теплообменного бака, как части печной конструкции – прием и передача тепла теплоносителю от продуктов горения. Но как элемент более широкой системы (отопления, водоснабжения) он решает несколько задач.

  • Равномерно и экономично распределять тепло по обогреваемым помещениям.
  • Обеспечить дом (дачу, коттедж, баню, квартиру и пр.) горячей водой.
  • Аккумулировать тепловую энергию для использования при неработающей печке.

Тепловой аккумулятор, подключенный к теплообменнику для дровяной печи, накапливает энергию благодаря теплоемкости аккумулирующего агента. Поэтому изготовить его можно, изолировав любую емкость. Бочка, облитая монтажной пеной и частично заполненная щебнем или песком — это уже теплоаккумулятор. Если снабдить его четырьмя патрубками и правильно подключить, агрегат станет функциональным элементом системы.

Водяной теплообменник замкнутого типа

Принцип действия всех замкнутых систем отопления построен на элементарных законах физики – при нагревании, плотность воды уменьшается и подталкиваема снизу более холодной, она начинает подниматься по трубе, попадая в расширительный бак, и уже из него по всему контуру возвращается к нагревателю.

В данном случае, в качестве нагревателя выступает дымоход, который своей энергией толкает воду по контуру системы отопления.

Самодельный змеевик

Конструкция, изображённая на фото, является самым распространённым и простым способом использования тепла от дымохода. Верхний край трубки соединяется с расширительным баком, а нижний с контуром отопления.

Чаще всего такую систему используют в качестве вспомогательной. С её помощью можно обогревать небольшие помещения, в которых ранее не предусматривалось отопление, но не более того. Выступать в роли основного отопления она не сможет, так как в её устройстве есть несколько значительных недостатков:

  • Температура на поверхности дымохода – величина непостоянная и сложноконтролируемая, как следствие, невозможно регулировать степень нагрева теплоносителя.
  • Из-за непостоянства температуры, очень сложно рассчитать оптимальную длину змеевика. Если он будет слишком коротким, вода начнёт закипать и разорвёт трубку, а если слишком длинный, теплоноситель вообще не прогреется до нужной температуры.
  • Воду из расширительного бака нельзя использовать для душа или в других целях, и дело не только в нерегулируемом нагреве. При заполнении бака холодной водой, она через змеевик начнёт охлаждать дымоход, в результате чего образуется конденсат и ускоряется процесс образования нагара на внутренних стенках.
  • Температуры, до которой нагревается дымоход, недостаточно для прогрева длинного контура. При обычном отоплении, вода, проходя по системе, теряет всего 25 градусов, чтобы сохранить этот показатель в данной ситуации, вся система должна быть небольших размеров.

Регистровый теплообменник

Чтобы избежать проблем с самодельными устройствами, можно приобрести регистр теплообменник на дымоходную трубу. Конечно, цена такого приспособления будет выше, чем у сделанного своими руками. Но и качественные характеристики не идут ни в какое сравнение.

Принцип работы такого устройства, идентичен описанному выше, с той лишь разницей, что тут уже произведены все расчёты, уберегающие устройство от закипания. К сожалению, контроля за нагревом тут тоже нет, но зато есть несколько существенных плюсов в сравнении с «самоделкой»:

  • Внешний кожух сохраняет тепло внутри, позволяя змеевику прогреваться даже при невысокой температуре дымохода;
  • Медные трубки не вступают в плотный контакт с нагревающейся поверхностью, это защищает устройство от возможного закипания.

Подогрев воды в бане

Подогрев воды в бане

Избалованные централизованными поставками воды и отопления, современные люди имеют поверхностные представления о подогреве воды в бане. А делалось раньше это по-разному — в деревянные лохани с водой бросались горячие камни; вода грелась на печах в чугунах и относилась в баню; чугуны с водой ставили на печь каменку.

Теперь это все в прошлом. Сегодня, во время технологического прогресса, хочется иметь горячую воду, не пачкаясь при этом сажей. В наше время печники кладут печки из кирпича, встраивая емкости для воды и теплообменники, которые соединяются с баками.

Самый простой вид подогрева воды для баниСпособ, похож на те, которыми пользовались в старину — над топкой печки устанавливают чугунную варочную плиту, на нее ставят металлический съемный бак с краном и крышкой.

Достоинство одно — легкость обслуживания и ремонта

Недостатки: — неудобность размещения — у вас будет топка в моечном помещении или придется носить воду из топочного помещения; — металл плиты расположенный в области огня снижает КПД печи (увеличенный расход топлива); — горячий бак может обжечь;

— вода кипит, испаряется и ее надо сливать, доливая холодную или надо подключить большой внешний бак, лишая метод мобильности.

Встроенный или прикрепленный к печи водный бак

Этот метод хорош если ваша печь имеет общий с моечным помещением сильно нагревающийся участок стены для размещения бака.

Недостатки способа: — Встроенные баки сложно ремонтировать, если для него не оборудована специальная ниша из металла. — Большой объем воды в печи сильно снижает тягу и КПД.

— Повышенное образование сажи и сужение просвета дымохода.

Нагревание воды для бани при помощи теплообменника

Пошаговая инструкция монтажа конструкции:

Мощность вашего теплообменника должна быть не более 10 % от мощности печки. Размеры выносных баков подбирают так, чтобы вода нагревалась за 2 — 3 часа. При слишком маленьком баке вода закипит рано и будет происходить лишний выброс пара.

Обратите внимание

При слишком большом баке вода будет долго нагреваться. Баки, которые размещены в смежном помещении, играют роль радиаторов отопления, отдающих тепло для обогрева помещения. Особенно это актуально зимой.

Трубы подачи воды в баки в системах с естественным обменом тепла (без насоса) располагают так: — вода самотеком поступает в теплообменник, а горячая самотеком подымается в бак; — Схема работает, если трубы разместить под небольшим углом 2-5 градуса.

Необходим слив воды, для недопущения замерзания труб зимой. Схема нагревания воды при помощи теплообменника Схема нагревания воды при помощи теплообменника

Печи со встроенными теплообменниками выпускает как отечественная, так и зарубежная промышленность, они везде есть в продаже. Также можно изготовить теплообменник после обустройства душа самостоятельно, но помните, что он должен быть сделан из жаростойкой стали.

Нюансы по монтажу систем для нагревания воды в теплообменниках:

— Бак с водой делается только из нержавейки — это широко распространенное заблуждение! — Бак с водой необходимо теплоизолировать — только летом, когда не нужен обогрев помещений. Зимой от бака можно прогревать помещение; — Трубы не стоит неподвижно крепить к стенам.

Они при нагреве расширяются и меняют свой линейный размер; — При уплотнении резьбы в местах соединений труб и теплообменника и необходимо использовать жаропрочные уплотнители. Иначе уплотнитель сгорит и появится течь.

Классификация видов

Классификация видов направлена на облегчение выбора теплообменника для каждого конкретного случая

Если обратить внимание на статистику, то станет ясно, что практически каждая баня это уникальный проект. Отличия могут быть минимальны, но они есть, а значит каждый конкретный случай зависит от характеристик помещения: наличия свободного места в помещении, наличия чердачного помещения и, конечно, бюджета стройки

По месту расположения емкости теплой воды

Прежде чем делить систему по месту расположения емкости для теплой воды, разберемся, а на что вообще влияет расположение бака с теплой водой? А влияет оно в первую очередь на необходимость насоса. Дело в том, что полноценный насос установить в бане не получится, так как для него нужно отдельное помещение. Но по факту, мощная насосная установка в бане и не нужна. Будет вполне достаточно циркуляционного насоса систем отопления. Но, если бюджет не позволяет пользоваться техникой, приходится вспоминать законы физики.

Согласно школьному курсу, теплая вода легче холодной, а значит горячий слой «всплывает» над холодным. Так образуется небольшая разность давлений, которая при некоторых ухищрениях во время прокладки трубопровода позволяет создать систему с естественной циркуляцией. До массового распространения насосов на том же принципе работали системы отопления всех частных домов.

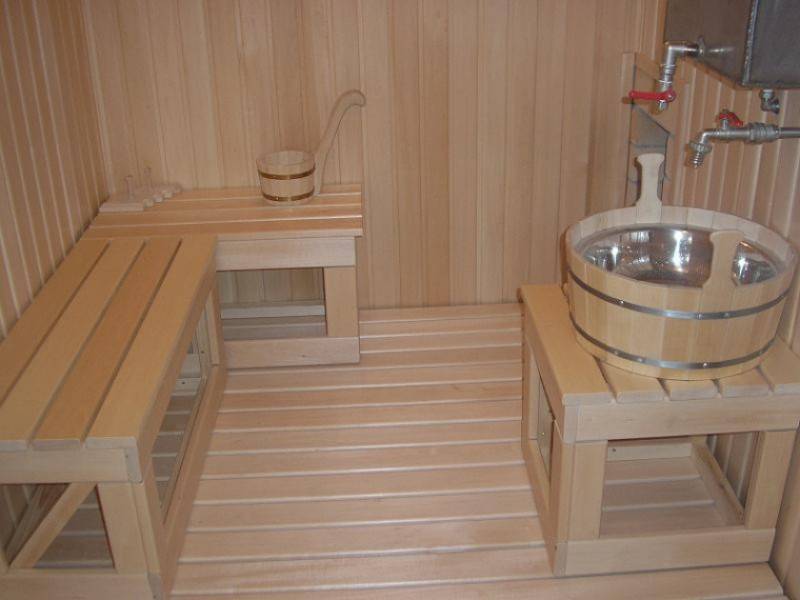

Система с расположением бака в парилке

По расположению бака с теплой водой системы бывают:

  • С расположением бака в парилке. Зачастую такой бак и вовсе прячут в одну кирпичную «рубашку» с печью, за счет чего достигается эффект термоса с долгим сохранением теплой воды. Но напор это разность между уровнем воды и высотой точки излива, то есть расположением распылителя душа. И тут начинаются проблемы: сделать при таком исполнении классический душ невозможно. Можно выполнить душевую с гибким шлангом и не поднимать его выше 1,5 метров. Почему именно 1,5 метра? Да потому, что при высоте бани в 2 м, сделать напор больше не получится. Поэтому нужно устанавливать циркуляционный насос, мучатся с гибким шлангом или выбирать другой вариант расположения бака. Но, справедливости ради, плюсы и у такой системы есть: малая протяженность трубопровода, быстрый прогрев воды и длительное сохранение температуры воды.
  • С расположением бака за стеной парилки. В этом случае получается сэкономить место в парной, которого всегда не хватает, но незначительно увеличивается протяженность трубопроводов и пропадает эффект термоса. Проблемы с напором и в этом случае сохраняются.
  • С расположением на чердаке. Если конструктивные особенности помещения позволяют выполнить бак в чердачном помещении, то этот вариант будет наиболее выигрышным для напора. Конечно, увеличивается сложность монтажа из-за увеличения общей протяженности трубопроводов, но появится возможность установки классического душа. При этом бак следует обязательно утеплять, желательно минеральной ватой, чтобы тепло не расходовалось на прогрев неотапливаемого чердака.

Система с расположением бака за стеной парилки

По расположению теплообменника

  • С теплообменником внутри печи. Как правило, это змеевик из стальных труб или пластинчатый теплообменник. Главное удобство такой конструкции в том, что нет необходимости занимать дополнительное место вокруг дымохода, а значит экономится место в помещении. Если устроить теплообменник змеевик внутри топки, то вода будет прогреваться достаточно быстро, но при этом в разы увеличивается опасность вскипания воды в трубе. Для того, чтобы защитить систему, придется устанавливать циркуляционный насос отопления.
  • С теплообменником на дымоходе. Теплообменник на дымоходе проще сделать самому, для его эксплуатации и ремонта не нужно разбирать печь, как в предыдущем случае. Если говорить о покупных теплообменниках, то теплообменник на дымоходе будет эффективнее. Единственный минус — это габариты. эффективный теплообменник в топку можно сделать своими руками, а квадратные метры, занятые теплообменником на дымоходе никуда не денутся, поэтому такую конструкцию используют достаточно редко и только в целях предотвращения вскипания и пережога труб.

Теплообменник на трубу дымохода

Установка банной печи с теплообменником

  1. Монтаж печи выполняется на предварительно углубленный в грунт (на 40 см) фундамент. Сооруженная основа не должна выступать над уровнем пола.
  2. Вокруг печки возводится кладка из кирпича с применением глиняного раствора.
  3. Теплообменник для печи устанавливается в смежном с парилкой помещении.
  4. В стене бани выполняется отверстие для вывода топки.
  5. В систему заливается вода, которая через трубы, обмотанные теплоизоляцией, подается в накопительный резервуар.
  6. Устанавливается труба дымохода, верхний конец которой проходит через отверстие в потолке и прикрепленному к нему металлическому листу.
  7. Производится тщательная герметизация отверстия и всех стыков.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
