Чем отличаются системы отопления закрытого и открытого типа

Открытые системы теплоснабжения

Открытые системы теплоснабжения характеризуются тем, что водоразбор горячей воды для нужд потребителя происходит непосредственно из теплосети, причем, он может быть как полным, так и частичным. Остающаяся в системе горячая вода продолжает использоваться для отопления или вентиляции.

Расход воды в теплосети при этом способе компенсируется дополнительным количеством воды, которая подается в тепловую сеть. Преимущество открытой системы теплоснабжения заключается в ее экономической выгоде. Во время советского периода почти 50 % всех систем теплоснабжения были открытого типа.

В то же время, нельзя сбрасывать со счетов то, что такая система теплоснабжения имеет и ряд существенных недостатков. Прежде всего, это невысокое санитарно-гигиеническое качество воды. Отопительные приборы и трубопроводные сети придают воде специфический запах и цветность, появляются различные посторонние примеси, а также, бактерии. Для очистки воды в открытой системе обычно применяются различные методы, но их использование снижает экономический эффект.

Открытая система теплоснабжения по способу присоединения к теплосетям может быть зависимой, т.е. соединяться через элеваторы и насосы, или присоединяться по независимой схеме – через теплообменники. Остановимся на этом подробней.

Зависимые системы теплоснабжения

Зависимые системы теплоснабжения, это такие системы, в которых теплоноситель по трубопроводу попадает сразу в систему отопления потребителя. Здесь нет никаких промежуточных теплообменников, тепловых пунктов и гидравлической изоляции. Несомненно, что такая схема присоединения понятна и конструктивно проста. Она несложна в обслуживании и не требует никакого дополнительного оборудования, например, циркуляционных насосов, автоматических приборов регулирования и контроля, теплообменников и т.д. Чаще всего, эта система привлекает своей, на первый взгляд, экономичностью.

Однако она имеет существенный недостаток, а именно, невозможность отрегулировать теплоснабжение в начале и конце отопительного сезона, когда появляется избыток тепла. Это не только влияет на комфорт потребителя, но и приводит к теплопотерям, что снижает ее кажущуюся первоначально экономичность.

Когда становятся актуальными вопросы энергосбережения, разрабатываются и активно внедряются методики перехода зависимой системы теплоснабжения к независимой, это позволяет экономию тепла порядка на 10-40% в год.

Независимые системы теплоснабжения

Независимыми системами теплоснабжения называют системы, в которых отопительное оборудование потребителей изолировано гидравлически от производителя тепла, а для теплоснабжения потребителей используют дополнительные теплообменники центральных тепловых пунктов.

Независимая система теплоснабжения имеет целый ряд неоспоримых преимуществ. Это:

• возможность регулирования количества тепла, доставленного к потребителю при помощи регулирования вторичного теплоносителя;
• ее более высокая надежность;
• энергосберегающий эффект, при такой системе экономия тепла составляет 10-40 %;
• появляется возможность улучшения эксплуатационных и технических качеств теплоносителя, что существенно повышает защиту котельных установок от загрязнений.

Благодаря этим преимуществам, независимые системы теплоснабжения стали активно применяться в крупных городах, где тепловые сети достаточно протяженны и существует большой разброс тепловых нагрузок.

В настоящее время разработаны и успешно внедряются технологии реконструкции зависимых систем в независимые. Несмотря на значительные капиталовложения это, в конечном итоге, дает свой эффект. Естественно, что независимая открытая система – дороже, однако она значительно улучшает качество воды по сравнению с зависимой.

Закрытая система теплоснабжения

Устроена в соответствии с общей принципиальной схемой, описанной ранее, но есть несколько основных отличий. Закрытая система работает за счет поддержания давления воды (теплоносителя), так что потребуются дополнительные элементы, обеспечивающие это требование. Для контроля за давлением в системе необходимо поставить манометр. Поскольку система закрытая, то и емкость для отбора излишков воды из системы не должна допускать потерю воды через испарения. Другими словами, расширительный бак должен быть закрытым. Для того, чтобы расширительный бак исправно выполнял свою работу тогда, когда надо, в месте соединения бака с остальной системой ставится пропускной клапан, срабатывающий при росте давления воды выше заданного значения.

Отдельным вопросом в обустройстве открытой системы остается расчетное давление, которое необходимо поддерживать для эффективной ее работы. Чаще всего для двухэтажных частных домов рекомендуют показатель в 1,5-2 атмосферы. Обычно этого хватает для подъема водяного столба на требуемую высоту. Для более точного определения можно применить следующую простую методику: вычисляется разница в высоте между двумя крайними, в вертикальной плоскости, точками, после чего умножается на 0,1. Получается дельта давления для подъема воды на заданную высоту в метрах. Полученная дельта прибавляется к базовому значению в полторы атмосферы. Пример: перепад высоты между двумя точками 3 метра, умножаем на 0,1, получаем 0,3, прибавляем 1,5, получаем 1,8 атмосферы.

Внутренняя часть и строение расширительной емкости в закрытой системе отличается от таковых в открытой. Если в открытой системе это может быть любая емкость достаточного объема, изготовленная из практически любого материала, то в закрытой специалисты рекомендуют использовать специально изготовленные емкости, оснащенные мембранами, делящими пространство бака на две части. В одной части находится газ, чаще всего азот, который при недостатке давления в системе вытесняет воду из расширительного бака, позволяя сохранять постоянство давления, как ведущую характеристику закрытой системы теплоснабжения. Визуально такие расширительные баки чаще всего напоминают цилиндры или вытянутые сферы.

При монтаже системы не требуется соблюдение наклона для самостоятельного движения воды, но жизненно необходим насос, который эту циркуляцию обеспечивает. В качестве дополнительных деталей для улучшения и продления жизни контура и его отдельных элементов можно поставить предохранительные клапаны и фильтры, очищающие воду и не позволяющие скапливаться отложениям солей в трубах.

Вода подается в систему через специальные соединения, чаще всего в районе котла. Чтобы не образовались воздушные пробки воду в закрытую систему нужно подавать медленно и постепенно. Запас требуемой воды можно подсчитать путем сложения общего объема всех элементов системы.

Переход от открытой к закрытой системе теплоснабжения

Все описанное выше дает четкое понимание основных отличий двух систем, исходя из этих отличий, несложно выделить простейший способ изменения открытой системы на закрытую. Схему расположения трубопроводов и котла менять не придется, Замене подлежит расширительный бак, который из открытой емкости превращается в герметичную, оснащенную механизмом вытеснения воды и обратным клапаном. Для безопасной работы системы дополнительно устанавливается манометр, соответствующий расчетному давлению в системе, а также дополнительные клапаны и фильтры, если того требуют дополнительные обстоятельства. Устройство, способствующее циркуляции теплоносителя в системе обязательно.

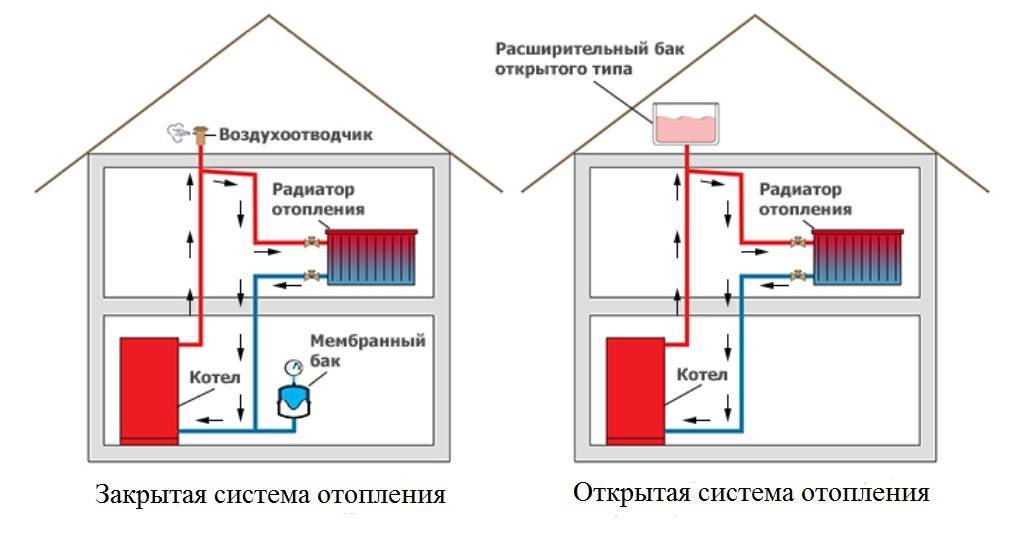

Разница открытой и закрытой системы

Ключевыми отличиями открытой и закрытой систем теплоснабжения являются:

1. В закрытой системе поддерживается постоянное давления для поддержания работы системы.
2. Роль и, соответственно, конструкция расширительного бака в закрытой системе отопления более сложная и заключается в регулировке главного показателя работы системы — давления теплоносителя.
3. Для поддержания работы и контроля за состоянием системы необходимо наличие измерительных приборов и специальных клапанов, обеспечивающих обмен расширительной емкости с основной системой.
4. Закрытая система при соблюдении всех основных требований функционирует дольше и намного более независима от внешних факторов вроде температуры воздуха и подачи воды, чем открытая.
5. Для нормальной работы системы закрытого типа требуются трубы меньшего диаметра.

Несмотря на кажущуюся сложность устройства, система закрытого типа требует меньше усилий и внимания на обслуживание, если при монтаже и наладке не допущено существенных недочетов.

Читайте так же:

Критерии выбора системы обогрева

Вариантов выбора всего два — закрытая или открытая система отопления дома. Задумывался ли кто, почему первые созданные системы были только открытыми? А открытыми они были по одной простой причине – котлы, нагревающие воду, были твердотопливными. При прекращении циркуляции вода в котле закипает, взрыв котла предотвращает предохранительный клапан, но погасить его быстро невозможно. Поэтому закрытые системы отопления с принудительной циркуляцией стали применять для электрических и газовых котлов, которые можно выключить автоматически в любой нужный момент.

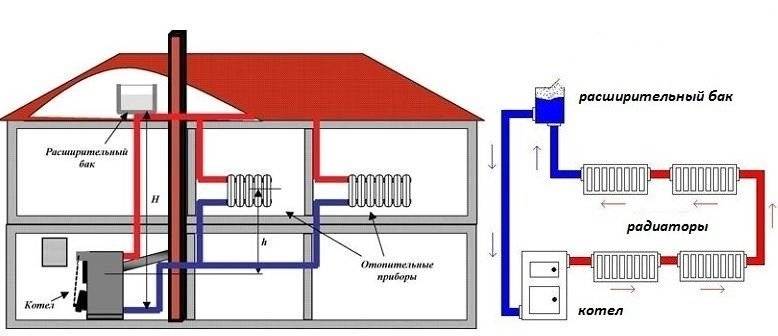

Открытая система отопления

Открытая система отопления в настоящее время считается устаревшей и применяется в небольших частных домах и загородных дачах. При этом нужна установка расширительного бака в открытой системе отопления в самой высшей точке разгонного коллектора, для обеспечения циркуляции под действием гравитации.

Современная открытая схема системы отопления с закрытой системы позаимствовала важнейший агрегат – циркуляционный насос. Он обычно используется при пуске системы для уменьшения ее инерционности. Затем в процессе работы насос выключается и открывается байпас. Знать, куда ставить насос в системе отопления, необходимо для его надежной и длительной работы. Насос ставится в точке с наименьшей температурой теплоносителя, обычно в «обратке» около котла.

Система называется «открытой» потому, что атмосферный воздух постоянно контактирует с водой в открытом расширительном баке.

Открытая система проста, надежна, а ее стоимость минимальна. Существует ошибочное мнение, что ее монтаж обходится дороже, потому что для подобных систем требуются трубы большего диаметра. Если учесть для закрытой системы отопления стоимость циркуляционного насоса, расширительного мембранного бак и затраты на электроэнергию, то монтаж обойдется явно не дешевле. В некоторых случаях альтернативы применению открытой системы отопления не существует. Например, при отсутствии электроснабжения.

Основные преимущества отрытых систем обогрева:

1. чрезвычайная простота при монтаже и обслуживании;
2. бесшумность работы;
3. энергонезависимость;
4. надежность работы с котлами любых типов;
5. относительно низкие затраты на приобретение оборудования, труб и арматуры.

Конечно, простая и надежная открытая система отопления схема ее обычно двухтрубная, не лишена недостатков:

• испарение жидкости в расширительном баке делает невозможным применение антифриза, за уровнем воды в баке необходимо следить;
• большая инерционность системы, для устранения этого недостатка устанавливают циркуляционный насос и байпас;
• для сложных контуров многоэтажных домов с теплыми полами система не подходит из-за большого гидравлического сопротивления подобных систем обогрева.

Закрытая система отопления

Если выбрана система отопления закрытого типа схема которой может быть любой – однотрубной или двухтрубной, с теплыми полами или без, то ее основной признак – отсутствие контакта теплоносителя с воздухом, т. е. она полностью герметична. Движение теплоносителя в контуре обеспечивает циркуляционный насос. а тепловое расширение жидкости компенсируется в герметичном мембранном расширительном баке. Применение принудительной циркуляции облегчает монтаж, ведь не нужно строго выдерживать уклон труб, которые могут быть меньшего диаметра. Наличие насоса делает систему энергозависимой.

С увеличением этажности частных домов и сложности контуров отопления применяется в основном система отопления закрытого типа, в составе которой может быть несколько циркуляционных насосов, коллекторная лучевая разводка и автоматизированное электронное управление температурой разных помещений. В закрытом контуре схема установки расширительного бака в системе отопления отличается от его размещения в открытой системе. Самый оптимальный вариант, размещение мембранного бака в «обратке» вблизи котла.

Популярная закрытая система отопления имеет как преимущества, так и некоторые недостатки:

1. в закрытой системе полностью отсутствует испарение, следовательно, можно применить антифриз в качестве теплоносителя;
2. относительно меньшие расходы на трубы контура, трубы можно скрыть под полом или отделкой;
3. упрощается монтаж, не нужно тщательно вымерять углы наклона трубопровода;
4. небольшая инерционность системы и высокая теплоотдача;
5. незначительное количество кислорода в теплоносителе уменьшает коррозию стальных труб.

Критерии выбора системы обогрева

Вариантов выбора всего два — закрытая или открытая система отопления дома. Задумывался ли кто, почему первые созданные системы были только открытыми? А открытыми они были по одной простой причине – котлы, нагревающие воду, были твердотопливными. При прекращении циркуляции вода в котле закипает, взрыв котла предотвращает предохранительный клапан, но погасить его быстро невозможно. Поэтому закрытые системы отопления с принудительной циркуляцией стали применять для электрических и газовых котлов, которые можно выключить автоматически в любой нужный момент.

Открытая система отопления

Открытая система отопления в настоящее время считается устаревшей и применяется в небольших частных домах и загородных дачах. При этом нужна установка расширительного бака в открытой системе отопления в самой высшей точке разгонного коллектора, для обеспечения циркуляции под действием гравитации.

Современная открытая схема системы отопления с закрытой системы позаимствовала важнейший агрегат – циркуляционный насос. Он обычно используется при пуске системы для уменьшения ее инерционности. Затем в процессе работы насос выключается и открывается байпас. Знать, куда ставить насос в системе отопления, необходимо для его надежной и длительной работы. Насос ставится в точке с наименьшей температурой теплоносителя, обычно в «обратке» около котла.

Система называется «открытой» потому, что атмосферный воздух постоянно контактирует с водой в открытом расширительном баке.

Открытая система проста, надежна, а ее стоимость минимальна. Существует ошибочное мнение, что ее монтаж обходится дороже, потому что для подобных систем требуются трубы большего диаметра. Если учесть для закрытой системы отопления стоимость циркуляционного насоса, расширительного мембранного бак и затраты на электроэнергию, то монтаж обойдется явно не дешевле. В некоторых случаях альтернативы применению открытой системы отопления не существует. Например, при отсутствии электроснабжения.

Основные преимущества отрытых систем обогрева:

1. чрезвычайная простота при монтаже и обслуживании;
2. бесшумность работы;
3. энергонезависимость;
4. надежность работы с котлами любых типов;
5. относительно низкие затраты на приобретение оборудования, труб и арматуры.

Конечно, простая и надежная открытая система отопления схема ее обычно двухтрубная, не лишена недостатков:

• испарение жидкости в расширительном баке делает невозможным применение антифриза, за уровнем воды в баке необходимо следить;
• большая инерционность системы, для устранения этого недостатка устанавливают циркуляционный насос и байпас;
• для сложных контуров многоэтажных домов с теплыми полами система не подходит из-за большого гидравлического сопротивления подобных систем обогрева.

Закрытая система отопления

Если выбрана система отопления закрытого типа схема которой может быть любой – однотрубной или двухтрубной, с теплыми полами или без, то ее основной признак – отсутствие контакта теплоносителя с воздухом, т. е. она полностью герметична. Движение теплоносителя в контуре обеспечивает циркуляционный насос. а тепловое расширение жидкости компенсируется в герметичном мембранном расширительном баке. Применение принудительной циркуляции облегчает монтаж, ведь не нужно строго выдерживать уклон труб, которые могут быть меньшего диаметра. Наличие насоса делает систему энергозависимой.

С увеличением этажности частных домов и сложности контуров отопления применяется в основном система отопления закрытого типа, в составе которой может быть несколько циркуляционных насосов, коллекторная лучевая разводка и автоматизированное электронное управление температурой разных помещений. В закрытом контуре схема установки расширительного бака в системе отопления отличается от его размещения в открытой системе. Самый оптимальный вариант, размещение мембранного бака в «обратке» вблизи котла.

Популярная закрытая система отопления имеет как преимущества, так и некоторые недостатки:

1. в закрытой системе полностью отсутствует испарение, следовательно, можно применить антифриз в качестве теплоносителя;
2. относительно меньшие расходы на трубы контура, трубы можно скрыть под полом или отделкой;
3. упрощается монтаж, не нужно тщательно вымерять углы наклона трубопровода;
4. небольшая инерционность системы и высокая теплоотдача;
5. незначительное количество кислорода в теплоносителе уменьшает коррозию стальных труб.

Открытая и закрытая система теплоснабжения, разница в работе и конструкции.

Основываясь на вышесказанное, закрытая и открытая системы отличаются:

1. Стоимость открытого теплоснабжения ниже, особенности при самотёчной циркуляции, в отсутствие насоса и запорной арматуры. Но при этом её монтаж в частном доме затронет весь объём помещений, от подвала до чердака. К тому же необходимо соблюдение уклонов магистрали и диаметров труб.
2. Монтаж закрытой схемы, помимо прокладки трубопровода, предполагает установку большого количества дополнительных элементов.
3. КПД закрытой схемы будет выше в любом случае.
4. В закрытой схеме возможно применение не замерзающего теплоносителя — антифриза (оптимальный вариант для частных домов, не отапливаемых зимой)
5. В открытой системе необходим постоянный контроль уровня теплоносителя, из за его испарения в окружающую среду.
6. Закрытый тип энергозависим, за счёт постоянной работы циркуляционного насоса (проблема решается установкой автономного электрогенератора, но в то же время стоит учитывать затраты при его отсутствии)
7. Установка открытого вида теплоснабжения ограничена общей площадью помещений, в отличие от закрытого.
8. Срок службы закрытой системы более продолжителен за счёт почти полного отсутствия воздействия коррозии.

Миф 2: по типу подключения здания к тепловым сетям

Закрытые системы (подразумеваемые в данном контексте) – это системы отопления здания, которые подключены к наружным тепловым сетям через теплообменник. То есть, система отопления потребителя никак не соединяется с наружными сетями, отсюда и название «Закрытая».

На самом деле, такой тип подключения правильно называть – Независимым (рис.3).

Рис.3. Схема независимого подключения системы отопления к тепловым сетям

При таком подключении теплоноситель от источника (ТЭЦ) циркулирует через теплообменник, отдавая тепло.

При проектировании всей системы отопления объекта, например, жилого многоквартирного дома, становится понятно какой тип теплообменных аппаратов подойдет: кожухотрубный, кожухопластинчатый или необходимо купить пластинчатый теплообменник.

Теплообменник при этом устанавливается в индивидуальном тепловом пункте здания (ИТП).

В настоящее время подобный тип подключения вытесняет устаревший – Зависимый.

Открытые системы – это системы отопления, подключающиеся непосредственно к тепловым сетям, либо через элеватор. Теплоноситель при этом поступает из наружных тепловых сетей к конечному потребителю, предварительно пройдя через элеватор для понижения температуры.

Температура подачи в тепловых сетях 110-150 °С, в системах отопления нельзя использовать столь горячий теплоноситель, так как будут возможны ожоги от радиаторов и трубопроводов.

Элеватор, кроме понижения температуры теплоносителя, выполняет еще одну функцию – создает напор, который необходим для движения теплоносителя во внутридомовой системе (рис.4).

Рис.4 Схема зависимого подключения системы отопления

Правильно будет называть такое подключение – Зависимым.

Преимущества и недостатки однотрубного контура

В такой системе используется одна труба для курсирования теплоносителя. Несколько плюсов этого вида:

• Меньшие расходы на используемый материал;
• Упрощенный и быстрый монтаж;
• Гидравлическая стабильность;
• Простая монтажная схема;
• Меньшее количество используемого теплоносителя, облегчающий слив системы.

Одноконтурная конструкция теплоснабжения дает первичную экономию средств. Количество труб, разводок, стояков и перемычек значительно меньше, чем при обустройстве двухтрубного отопления.

Недостатки однотрубной системы отопления:

• Большая потеря тепла по пути к дальним радиаторам. Последние, как следствие, требуют объемного увеличения для достижения комфортной температуры помещений. Причина уменьшения их нагрева кроется в обмене горячей воды с холодной в каждом, стоящем на пути отопительном приборе;
• Отсутствие возможности регулировать температуру отдельных батарей. Убавление подачи в одной приводит к остыванию всех последующих;
• Потребность большого напора воды. Увеличивается нагрузка на насосы и всю систему в целом. Появление протечек учащается, контур требует постоянного пополнения теплоносителя.

Важно! Одноконтурная схема крайне чувствительна к низким температурам. При замерзании малейшего участка на пути теплоносителя блокируется все теплоснабжение целиком

При этом обнаружение замерзшего элемента крайне затруднительно, а промедление в устранении проблемы приводит к замерзанию всего контура.

Закрытая система теплоснабжения — что это такое

Как известно, в любой системе отопления частного дома есть расширительный бак. Это емкость в которой содержится некоторый отъем теплоносителя. Этот бак необходим для компенсации теплового расширения при различных режимах работы. По конструкции расширительные бачки бывают открытого и закрытого типа, соответственно и системы отопления называются открытыми и закрытыми.

Двухтрубная система отопления закрытого типа

В последние годы становится все более популярной именно закрытая схема отопления. Во-первых, она автоматизированная и работает без участия человека длительное время. Во-вторых, в ней можно использовать теплоноситель любого типа, включая антифризы (из открытых бачков он испаряется). В-третьих, давление поддерживается постоянное, что позволяет использовать в частном доме любую бытовую технику. Есть еще несколько плюсов, которые относятся к разводке и эксплуатации:

• Нет непосредственного контакта теплоносителя с воздухом, следовательно, нет (или почти нет) несвязного кислорода, который является мощным окислителем. Значит элементы отопления не будут окисляться, что увеличит срок их службы.
• Расширительный бачок закрытого типа ставится в любом месте, обычно недалеко от котла (настенные газовые котлы идут сразу с расширительными бачками). Бак открытого типа должен стоять на чердаке, а это — дополнительные трубы, а также меры по утеплению, чтобы тепло не «утекало» через кровлю.
• В системе закрытого типа стоят автоматические воздухоотводчики, так что завоздушивания не бывает.

В общем закрытая система отопления считается более удобной. Самый главный ее недостаток — энергозависимость. Движение теплоносителя обеспечивается циркуляционным насосом (принудительная циркуляция), а он без электричества не работает. Естественную циркуляцию в закрытых системах организовать можно, но это сложно — требуется регулирование потока при помощи толщины труб. Это довольно сложный расчет, потому часто считают, что закрытая система отопления работает только с насосом.

Для уменьшения энергозависимости н повышения надежности отопления, ставят блоки бесперебойного питания с аккумуляторами и/или небольшие генераторы, которые обеспечат аварийное электроснабжение.

Работа закрытой системы отопления

Замкнутая конструкция во время эксплуатации не имеет прямого доступа к открытому воздуху. Роль расширительного бачка исполняет мембранный бак. Излишки горячей воды попадают в него, продавливая резиновую мембрану. При этом находящийся в воздушной камере азот сжимается. Удаляется теплоноситель из бака специальным насосом.

Отсутствие кислородного контакта с элементами контура продлевает срок их службы. Теплоноситель не испаряется и не требует частой подпитки. Закрытая схема позволяет подключение добавочных источников теплоснабжения с их интеграцией в общую систему. Температура регулируется с помощью убавления или добавки теплоносителя.

Закрытая система требует постоянного доступа к электричеству для бесперебойной работы насосов. Несмотря на это отличие, ее работа эффективнее в небольших домах. Многоэтажные здания требуют большого количества мембранных баков и сложных расчетов.

Автономные системы отопления

Вода, которой заполнены котел, трубы и радиаторы, при нагревании расширяется. Давление внутри резко повышается. Если не предусмотреть возможность удаления добавочного объема воды, то произойдет разрыв системы. Компенсация изменений объемов воды при изменении температуры происходит в расширительных сосудах. С ростом температуры, избыток воды, перемещается в расширительный сосуд. С уменьшением температуры система дополняется водой из расширительного сосуда.

Открытая система постоянно соединена с атмосферой через открытый расширительный сосуд. Сосуд выполняется в виде прямоугольного или круглого бака. Форма значения не имеет

Важно чтобы он имел достаточную емкость, чтобы вместить дополнительный объем воды, образующийся от температурного расширения циркуляционной воды. Расширительный сосуд размещается в самой высокой части системы отопления

С системой отопления сосуд соединен трубой, которую называют стояк. Стояк присоединяется в нижней части бака – к днищу или боковой стенке. В верхней части расширительного бака присоединяется сливная труба. Она выводится в канализацию или на улицу за пределы здания. Сливная труба нужна на случай переполнения бака. Она же и обеспечивает постоянное соединение бака и системы отопления с атмосферой. Если система заполняется водой вручную ведрами, бак дополнительно оборудуется крышкой или люком. Если емкость бака выбрана правильно, то уровень воды в баке проверяется перед включением отопления. Давление воды в «открытой системе» равно атмосферному давлению, и не меняется при изменении температуры воды, которая циркулирует в системе. Устройство безопасности от повышения давления не требуется.

Закрытая система изолирована от атмосферы. Расширительный сосуд герметичный. Форма сосуда выбрана так, чтобы он выдерживал наибольшее давление при минимальной толщине стенок. Внутри сосуда находится резиновая мембрана, которая разделяет его на две части. Одна часть заполнена воздухом, другая часть присоединяется к системе отопления. Расширительный сосуд может быть установлен в любой точке системы. При увеличении температуры воды избыток поступает в расширительный сосуд. Воздух или газ в другой половине мембраны сжимается. При снижении температуры, давление в системе уменьшается, вода из расширительного сосуда под действием сжатого воздуха вытесняется из расширительного сосуда в систему. В закрытой системе давление выше, чем в открытой системе и постоянно меняется в зависимости от температуры циркулирующей воды. Кроме того закрытая система обязательно оборудуется предохранительным клапаном на случай опасного повышения давления и устройством для выпуска воздуха.

Открытая система отопления

Как заполнить систему отопления закрытого типа

В самой нижней точке системы, как правило, на обратном трубопроводе, для запитки/слива системы устанавливают дополнительный кран. В простейшем случае это тройник, установленный в трубопроводе, к которому через небольшой участок трубы присоединен шаровый кран.

Простейший узел для слива или залива теплоносителя в систему

В этом случае при сливе системы надо будет подставлять какую-либо емкость или подключать шланг. При заливе теплоносителя к шаровому крану подключается шланг ручного насоса. Это незамысловатое устройство можно взять на прокат в магазинах сантехники.

Есть второй вариант — когда теплоноситель это просто водопроводная вода. В этом случае водопровод подключается или к специальному входу котла (в настенных газовых котлах), или к аналогично установленному на обратке шаровому крану. Но в этом случае для слива системы необходима другая точка. В двухтрубной системе это может быть один из последних в ветке радиаторов, к нижнему свободному входу которого устанавливают шаровый кран слива. Другой вариант представлен на следующей схеме. Тут изображена однотрубная система отопления закрытого типа.

Схема закрытой однотрубной системы отопления с узлом запитки системы

Заключение

Выбирая тип отопления для своего дома, вам, прежде всего, следует руководствоваться техническими возможностями здания. Также следует учитывать то, какие энергоносители наиболее доступны в этом районе.

Строительство всегда сопровождается выбором, как обустроить отопление нового дома. Однотрубная или двухтрубная система отопления используются в зависимости от поставленных задач и особенностей строения. Решение требует подробно разобраться, какая система отопления лучше подходит.

В такой системе используется одна труба для курсирования теплоносителя. Несколько плюсов этого вида:

• Меньшие расходы на используемый материал;
• Упрощенный и быстрый монтаж;
• Гидравлическая стабильность;
• Простая монтажная схема;
• Меньшее количество используемого теплоносителя, облегчающий слив системы.

Одноконтурная конструкция теплоснабжения дает первичную экономию средств. Количество труб, разводок, стояков и перемычек значительно меньше, чем при обустройстве двухтрубного отопления.

Недостатки однотрубной системы отопления:

• Большая потеря тепла по пути к дальним радиаторам. Последние, как следствие, требуют объемного увеличения для достижения комфортной температуры помещений. Причина уменьшения их нагрева кроется в обмене горячей воды с холодной в каждом, стоящем на пути отопительном приборе;
• Отсутствие возможности регулировать температуру отдельных батарей. Убавление подачи в одной приводит к остыванию всех последующих;
• Потребность большого напора воды. Увеличивается нагрузка на насосы и всю систему в целом. Появление протечек учащается, контур требует постоянного пополнения теплоносителя.
