Давление в расширительном бачке отопления закрытого типа

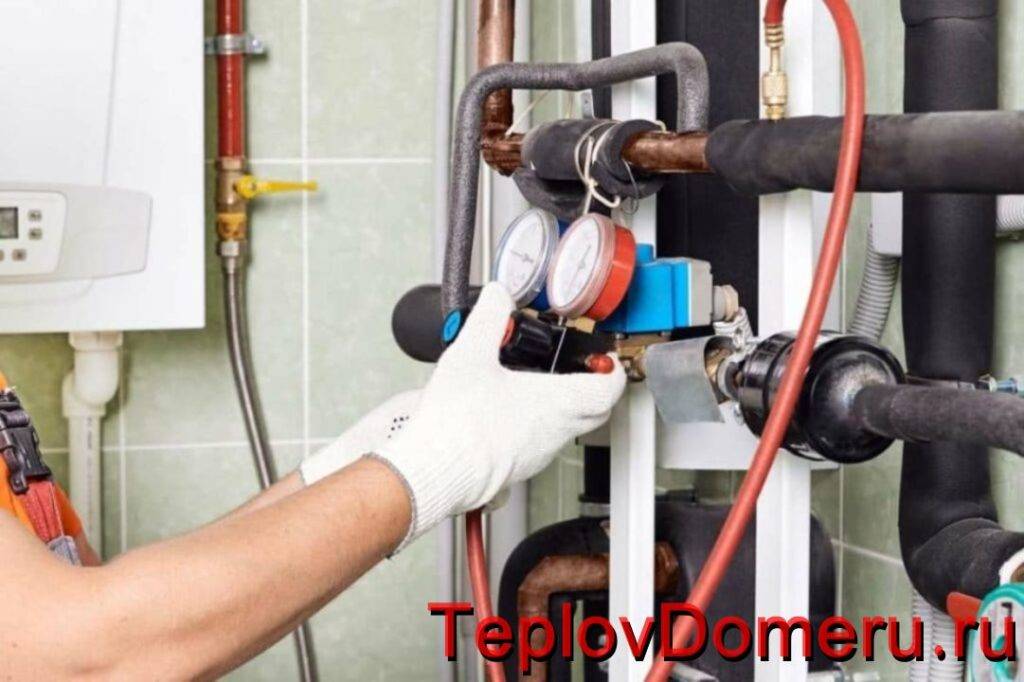

Как измерить давление в расширительном бачке

Существует два способа узнать, под каким давлением газ находится внутри. Если к расширительному бачку с внешней стороны прикреплен манометр, его шкала покажет данные показатели. Желательно убедиться, что устройство работает правильно. Предварительно перекройте клапаны, чтобы отмежевать емкость от системы водоснабжения. Спустя 10 минут нужно сперва накачивать, а потом снова спустить воздух в баке, при этом наблюдая за поведением стрелки. Если она смещается, а движения ее плавные, то все в порядке.

Если на баке отсутствует встроенный манометр, необходимо воспользоваться портативным аналогом. Съемное устройство для измерения давления имеет такой же разъем, какой есть на выпускном клапане расширительного бачка в верхней части. Его нужно надеть и плотно закрепить. Затем открыть клапан, чтобы манометр с баком стали одной системой. Стрелки устройства покажут текущее внутреннее давление.

Тип циркуляции

Как говорилось ранее, водяное отопление функционирует за счет передвижения теплоносителя по системе. Сейчас мы рассмотрим существующие виды циркуляции воды, имеющие принципиальные отличия, которые необходимо учитывать при выборе схемы.

Естественная (гравитационная)

В данном случае процесс обогрева заключается в разных плотностях горячего и холодного теплоносителя.

Подогретая жидкость теряет свою плотность и уменьшается в весе, поэтому выталкивается вверх, протекая по трубопроводу. Отдав тепло и снизив температуру, вода становится плотнее, опускается вниз и уходит обратно в котел.

Если говорить о недостатках, то здесь потребуется внушительное количество труб с большим диаметром, иначе процесс гравитации будет нарушен, а современные радиаторы с небольшим сечением просто не смогут состыковаться с магистралью. Также при монтаже трубопровода необходимо обеспечивать уклон от 2°, что будет способствовать корректной работе системы.

Принудительная

Перетекание воды по трубопроводу происходит при помощи циркуляционного насоса. Избыточная масса теплоносителя, которая образуется после нагрева, отводится в бачок расширения (в большинстве случаев закрытой конструкции), что предотвращает испарение жидкости.

Это правило особенно касается тех случаев, когда в качестве теплоносителя используются гликолевые составы. Давление в принудительных обогревательных системах обязательно контролируется при помощи манометра.

Преимущества такой системы водяного отопления весьма очевидны и заключаются в небольшом объеме теплоносителя при малом расходе труб, диаметр которых уступает предыдущему варианту.

Также здесь появляется возможность устанавливать желаемую температуру нагрева радиаторов, которые могут быть абсолютно любого типа. Недостатком является зависимость от подачи электроэнергии, без которой невозможна работа насоса.

Разновидности

В зависимости от конструкции делятся на открытые и закрытые.

Открытые

Это резервуары цилиндрической или прямоугольной формы, которые монтируются в верхней точке системы отопления (зачастую на чердаке). Ёмкость подключается к водопроводу для пополнения запаса воды и к канализационной системе для отвода лишнего теплоносителя.

Фото 1. Расширительный бачок открытого типа. Агрегат прямоугольной формы, установлен в верхней точке системы отопления.

Минус данной разновидности оборудования в том, что отсутствует автоматическая регулировка уровня воды. Придётся контролировать количество жидкости в ней визуально, а чтобы добавить воду, открывать вентиль перед входным патрубком. Ещё одно неудобство — сложный монтаж, ведь бак обладает немалым весом, а его придётся поднимать на чердак. Из-за описанных нюансов этот тип оборудования был почти вытеснен баками закрытого типа.

Емкости открытого типа

Эти бачки применяются для открытой системы отопления (иначе — гравитационной, самотечной) и представляют собой металлический резервуар с открытым верхом произвольной формы. К верхней части боковой стенки приварен патрубок для присоединения шланга или трубы перелива, теплоноситель к баку подводится снизу. Элемент устанавливается выше всей системы на подающем трубопроводе, как правило, на чердаке дома.

Любой расширительный бачок для отопления открытого типа выполняет 2 функции:

• служит для компенсации расширения теплоносителя;
• производит удаление воздуха из системы, поскольку его верх сообщается с атмосферой.

В этом заключается его преимущество, но оно не единственное. Открытая емкость может успешно и долговечно служить также и в системах с принудительной циркуляцией, поскольку устройство бака очень простое, там нечему ломаться. Однако, и недостатков у него немало:

• бачок, установленный на чердаке, требует хорошего утепления;
• в течение сезона необходимо постоянно наблюдать за уровнем воды в баке и своевременно его пополнять;
• теплоноситель постоянно насыщается кислородом из атмосферы, отчего быстрее корродируют металлические детали котла;
• дополнительный расход материалов и сложности при монтаже.

Закрытые

Конструкция шаровидной или овальной формы с двумя камерами внутри: одна для воздуха, а другая — для воды, поступающей из системы отопления. Они отделены друг от друга мембраной, которая представляет собой резиновый резервуар в виде мешка, способный расширяться и сжиматься.

При поступлении воды в первую камеру мембрана растягивается и воздух из второй камеры выходит через специальный клапан. При остывании жидкости мембрана начинает возвращаться в изначальное положение и выдавливает воду обратно в систему отопления.

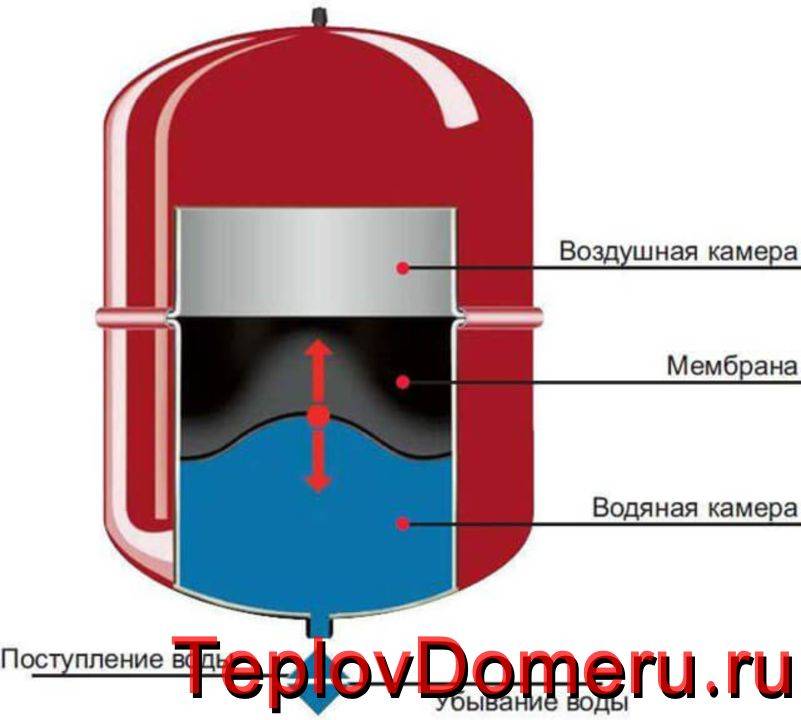

Фото 2. Достаточно простое устройство расширительного бака закрытого типа. Стрелками указаны составные части.

В зависимости от вида мембраны, различают два типа закрытых расширительных резервуаров:

1. Оснащённые несъемной диафрагменной мембраной

Конструкция отличается большой прочностью за счёт изготовления способом холодной штамповки. К тому же баки этого типа обладают антикоррозионной защитой поверхности с внешней и внутренней стороны. Полость бака разделяет на две камеры эластичная мембрана. Теплоноситель поступает из системы в нижнюю камеру. Когда мембрана займёт нужное положение, — окажется на поверхности жидкости, — устройство готово к работе.

1. С фланцевым крепежом

Мембрана присоединяется к входному патрубку посредством фланцевого крепежа, что позволяет заменять изношенную мембрану на новую. Теплоноситель находится внутри мембраны и не соприкасается со стенками бака, что даёт возможность не прибегать к антикоррозионным мероприятиям.

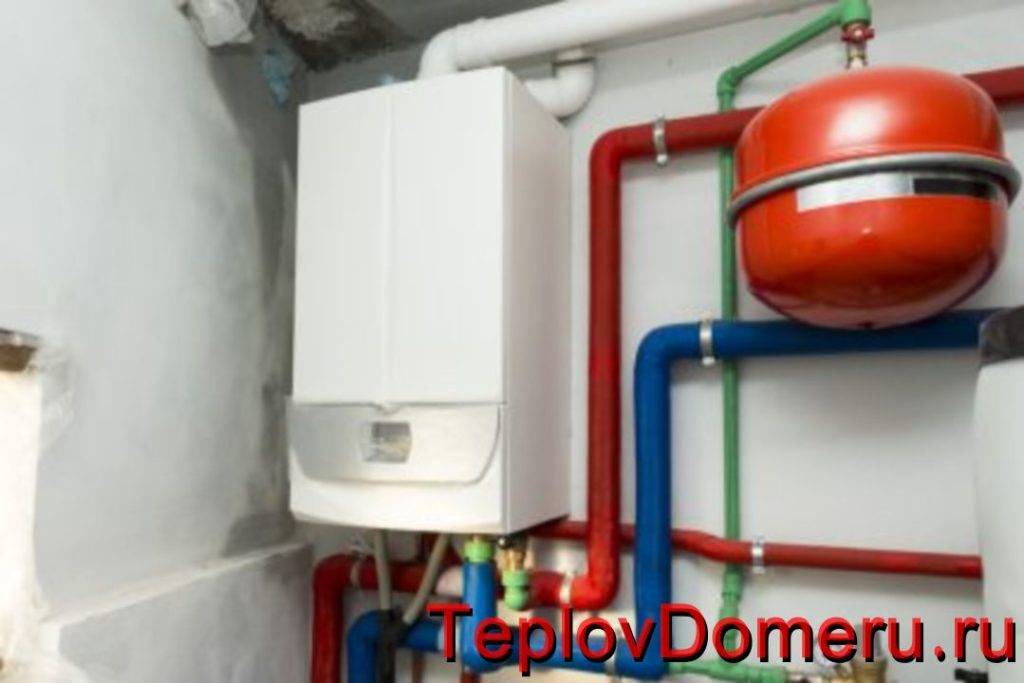

Расширительные резервуары закрытого типа часто монтируются рядом с котлами отопления. Второй вариант — установка возле бойлера, если планируется монтаж двухконтурной отопительной системы, предусматривающей горячее водоснабжение.

Проверка и обслуживание расширительного бака.

Одной из частей системы индивидуального водоснабжения, является гидроаккумулятор (бак для водоснабжения, мембранный бак, гидробак, расширительный бак). Это, кстати единственный, элемент системы, который требует периодического контроля и обслуживания.

Правильная работа бака залог долгой жизни насоса.

Что же нужно проверять в расширительном баке ГВС?

Надо проверять наличие правильного давления воздуха.

Схема устройства бака.

Бывают еще баки с фиксированной мембраной, но схема обслуживания у них такая же.

Распишем подробно, поэтапно механизм проверки.

1-й этап Установка диапазона давления работы насоса.

1. Откройте холодную воду.
2. Засеките по стрелке манометра системы водоснабжения, при каком давление насос отключается, а при каком ВКЛЮЧАЕТСЯ. Главное запомните точку ВЫКЛЮЧЕНИЯ. (Часто на манометрах бывает не одна шкала. Вам нужна шкала Атм. (Bar, МПа))

2-й этап Проверка целостности мембраны.

Пластиковая крышка под которой находится золотник.

1. Найдите на гидроаккумуляторе золотник, как на автоколесе (часто, он под откручивающейся черной, пластиковой крышкой).
2. Снимите крышку или открутите колпачок (если есть) золотника.
3. Нажмите, чем-либо на внутренний ниппель золотника – должен зашипеть воздух.
4. Если идет воздух с водой или вода – порвана резиновая мембрана (см. ниже).
5. Если воздух не шипит, и вода не идет – воздуха нет совсем, а мембрана возможно целая. Осмотрите не ли дырок от коррозии во фланце.
6. Если идет просто воздух — давление воздуха есть, осталось его проверить.

3-й этап Сброс давления воды.

1. Отключите от электропитания насос.
2. Откройте горячую воду и оставьте открытой (возможно придется перекрыть вентиль подачи холодной воды)
3. Дождитесь, когда давление воды упадет до нуля (вода перестала течь)
4. Воду не закрывать

Бывает давление воды уже ноль, а бак пошатаешь – в нем осталась вода. Значит, скорее всего, в мембране есть трещинка и жидкость попала в замембранное пространство, хотя из золотника не брызжет. Когда вода растягивает резину трещина раздвигается, т.е. мембрана худая.

4-й этап Проверка давления воздуха и подкачка расширительного бака системы горячего водоснабжения.

1. Подсоедините компрессор или насос с манометром и замерьте давление воздуха (по манометру на компрессоре).
2. Давление воздуха должно на 0,2÷0,3 атм выше точки ВЫКЛЮЧЕНИЯ насоса

Бывает воздуха нет, а мембрана целая, ее водой «размазало» и приклеило к стенкам бака. И тогда бывает не просто восстановить работоспособность устройства, приходится много раз накачивать и сбрасывать давление воздуха, пока мембрана не отлипнет.

Когда бак больше 24л — ножным или особенно ручным насосом пользоваться не удобно, объём для этого слишком большой.

• Проверьте не травит ли золотник или вокруг золотника, или фланца(можно мыльной пеной).
• Всё, мембранный бак к работе готов.
• Закрывайте кран холодной воды и включайте насос.

Проверяйте гидроаккумулятор хотя бы раз в полгода, и Вы продлите его срок службы!

Когда порвана мембрана

Если фланца нет или он несъёмный –замена бака.

Если у бака есть съёмный фланец, то поврежденную мембрану можно заменить.

Для этого рекомендуем:

Выяснить название и модель бака, обычно есть наклейка на боку.

Взять с собой в магазин старую мембрану. Тогда продавцы смогут подобрать такого же типоразмера.

Внимание! Гидробаки внутри обычно не крашенные, поэтому попадание воды за мембрану вызывает коррозию. Внутренняя поверхность от ржавчины становиться шершавой и работает как наждак

От этого мембрану приходится менять намного чаще.

Сравните цену мембраны и нового бака, бывает они очень сопоставимы.

Проверка и обслуживание расширительного бака системы отопления

В замкнутых системах отопления устанавливается расширительный бак (экспанзомат, мембранный бак, гидробак, гидроаккумулятор). Он служит для компенсации теплового расширения жидкости.

Проверка и обслуживание проводятся аналогично гидроаккумулятору для водоснабжения, только отправной точкой является поддерживаемое давление в системе (а не включения насоса).

Давление в расширительном баке системы отопления должно быть на 0.2-0.3 атм меньше давления системы.

Установка расширительного бака

Котлы изначально рассчитаны на функционирование при определенном напоре теплоносителя. Это означает, что для правильной работы давление в расширительном баке системы отопления должно иметь конкретную величину. Для его поддержания используют азот или воздух, которым заполняют корпус. В емкость их закачивают в заводских условиях.

Когда выполняется монтаж устройства, нужно не допустить выпуска воздуха, иначе прибор не сможет выполнять свое назначение – регулировать давление в расширительном бачке отопления.

Этот показатель отслеживают манометром. О том, что воздух покинул расширитель, свидетельствует бегающая стрелка устройства. Подобная ситуация не проблема, поскольку воздух можно подкачать посредством ниппеля.

Показатель напора жидкости в баке в среднем равен 1,5 атмосфер, но для конкретной теплоснабжающей системы он может не подойти. Показатели того, какое давление должно быть в расширительном бачке, регулируют самостоятельно.

Нормальное значение всегда меньше на 0,2 атмосферы, чем этот показатель в системе. Если в расширительном приборе давление выше по сравнению с тем, что в сети, то увеличившаяся в объеме вода не попадет в корпус. Устройство подключают к трубопроводу посредством присоединительного размера.

Большое значение имеет не только правильное подсоединение устройства, но и грамотный выбор места его монтажа. Невзирая на то, что современные модели бачков допускается устанавливать в любом месте, специалисты рекомендуют это делать на обратке между насосом и котельным оборудованием.

Во время работы конструкции кран держат открытым, иначе давление в расширительном бачке отопления закрытого типа начинает резко возрастать и в наиболее слабом месте появляется течь.

Если эксплуатируется открытая система с естественной циркуляцией теплоносителя, монтируют устройство другого типа. Емкость в этом случае открыта. Ее делают из листовой стали. Размещают бачок в наивысшей точке отопительной сети.

Принцип функционирования данного устройства прост. Жидкость в процессе возрастания объема вытесняется из труб и поднимается по ним вместе с воздухом. Когда теплоноситель охлаждается, он возвращается в трубопровод, благодаря действию гравитационных сил и в результате естественного давления воздуха.

Для чего нужен расширительный бак

В процессе нагрева вода имеет свойство расширяться – при повышении температуры увеличивается объем жидкости. В контуре отопительной системы начинает расти давление, которое разрушительно может воздействовать на газовое оборудование и целостность труб.

Расширительный бак (экспанзомат) выполняет функцию дополнительного резервуара, в который давлением выдавливает образовавшиеся в результате нагрева излишки воды. Когда жидкость остывает и давление стабилизируется, она по трубам возвращается обратно в систему.

Расширительный бак выполняет функцию защитного буфера, он гасит гидроудары, которые постоянно образуются в системе отопления из-за частого включения и выключения насоса, а также исключает вероятность возникновения воздушных пробок.

Чтобы уменьшить вероятность образования воздушных пробок и не допустить повреждения газового котла гидроударом, расширительный бачок следует монтировать перед теплогенератором, на обратке. Существует два разных варианта исполнения демпферных емкостей: открытые и закрытые типы. Они отличаются не только конструкцией, но и способом, а также местом монтажа. Рассмотрим особенности каждого из этих типов подробнее.

Особенности закрытых и открытых систем

Сегодня используется два популярных типа отопительных систем:

• Открытая. Вода здесь движется естественным путем в силу особой конструкции и силы земного притяжения. Сама система через расширительный бак сообщается с атмосферой.
• Закрытая. Здесь циркуляция теплоносителя осуществляется под действием циркуляционного насоса.

Именно закрытые системы сегодня популярнее всего. Для них нормальное рабочее давление – не более 2 атмосфер. Но если контур длинный, то и давление может быть выше. В некоторых случаях даже устанавливают несколько насосов, чтобы обеспечить нормальное движение теплоносителя по контуру.

Зная, какое давление в газовом котле нормальное, его нужно постоянно контролировать. В современных агрегатах обязательно установлен манометр, позволяющий сразу узнать реальное значение. Преимущества встроенных манометров в том, что им не нужно питание для работы. Электронные без электричества не работают.

Но одного манометра недостаточно. Чтобы получать объективные значения, нужно установить дополнительные на входе/выходе из котла, верхнем/нижнем сегментах системы, перед и после насоса.

Здесь работает правило «чем больше, тем лучше» (в разумных пределах, естественно). Несколько манометров позволят вам лучше оценивать ситуацию по всему контуру.

Причины роста давления в системе

Иногда, проверяя, какое давление в системе отопления закрытого типа, владелец дома может заметить рост показателей.

Причины возрастания давления таковы:

• температура теплоносителя в контуре слишком высока, что привело к его чрезмерному расширению;
• вода почему-то перестала двигаться по контуру;
• на одном из участков трубопровода перекрыт клапан;
• образовалась воздушная пробка или механический засор;
• кран закрыт неплотно, в результате чего в котел постоянно добавляется вода;
• сечение входящей и выходящей в котле трубы не соответствует требованиям;
• мощность насоса выше, чем необходимо, либо он работает некорректно, неполадки с насосом могут привести к гидроударам внутри контура.

Таким образом, важно выяснить, какая именно причина спровоцировала рост давления, и решить проблему. Иногда в эффективно работающей системе случается резкий скачок давления с перемещением стрелки манометра в аварийную зону

Причина этого, скорее всего в том, что вода в котле закипела. В данном случае следует как можно быстрее минимизировать поступление топлива.

Большинство современных котлов для отопления частных домов имеют расширительный бак. Это особый герметичный блок, разделенный внутри надвое резиновой перегородкой. Одно отделение содержит воздух, а во второе – подается горячая вода. Если температура воды слишком высока, давление возрастает и сдвигает перегородку в расширительном баке, чтобы увеличить размер водяного резервуара и компенсировать перепад.

Кроме того, котлы оборудуют предохранительными клапанами сброса, которые срабатывают при закипании теплоносителя или критическом скачке давления. Они могут быть расположены как в расширительном баке, так и на выходящей из котла трубе. По достижении максимального давления в системе отопления излишки теплоносителя выливаются через клапан, предотвращая повреждение контура.

Работоспособность составных элементов отопительной системы нужно периодически проверять, поскольку утечки теплоносителя и нарушение нормальных показателей давления в расширительном баке могут привести к существенным колебаниям давления в контуре.

Принцип работы расширительного бака

Для организации эффективного отопления требуется, чтобы система была заполнена теплоносителем. При нагреве жидкости до высокой температуры ее объем увеличивается, и ее излишки сбрасываются в расширительный бак. В разных отопительных системах требования, предъявляемые к нему, отличаются. Например, при естественном движении теплоносителя в качестве расширительного бачка достаточно установить металлическую емкость нужного размера.

В систему с принудительной циркуляцией включают герметичный бак заводского изготовления. Он представляет собой емкость, разделенную на две части эластичной мембраной. Она изготавливается из специальной резины, которая должна быть достаточно прочной. Одна часть бака заполнена воздухом или водой, другая предназначена для попадания излишек жидкости.

Обратите внимание! Если в отопительную систему не включен расширительный бак, то при нагревании вода увеличится и может просто разорвать трубопровод или котел. Расширительные емкости отличаются по объему

При выборе данного элемента следует ориентироваться на то, что бачок должен принять не меньше 10% от массы теплоносителя. Желательно покупать емкость с небольшим запасом

Расширительные емкости отличаются по объему. При выборе данного элемента следует ориентироваться на то, что бачок должен принять не меньше 10% от массы теплоносителя. Желательно покупать емкость с небольшим запасом.

Какие задачи выполняет расширительный бак?

Расширительный бак в закрытой системе отопления выполняет две важные функции:

1. Компенсирует тепловое расширение теплоносителя. При увеличении температуры на каждые 100°C объем воды увеличивается на 4,5%. Давление жидкости в системе возрастает и давит на стенки труб и радиаторов. Если газовый котел не оборудован расширительным баком или одной емкости недостаточно, то данный элемент устанавливают на «обратку» устройства.
2. Смягчает гидроудары в отопительной системе, которые могут появиться из-за скопившихся воздушных масс или перекрытия арматуры.

Из этого видно, что без расширительного бака отопительная система просто не сможет правильно работать.

Как и где ставится расширительный бак

Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает — нашей радости не будет предела. Есть ли инструкция по установке расширительного бачка?

Открытая система

В этом случае ответ подскажет простой здравый смысл.

Открытая система отопления представляет собой, в сущности, один большой сосуд сложной формы со специфичными конвекционными потоками в нем.

Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:

1. Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком;
2. Беспрепятственное перемещение пузырьков воздуха туда, куда они устремятся в любом сосуде с любой жидкостью. Вверх.

1. Установка расширительного бачка отопления в открытой системе всегда выполняется в ее верхней точке .
   Чаще всего — вверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хоть вам и едва ли придется их проектировать) — в верхней точке розлива на чердаке.
2. Сам бачок для открытой системы не нуждается в запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора) .
   Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся.
   Цена такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.

Так выглядит расширительный бак для открытой системы отопления. При желании в люк в нем можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обычным ведром.

Закрытая система

Здесь и к выбору бака, и к его монтажу придется отнестись достаточно серьезно.

Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах.

Монтаж расширительного бака системы отопления оптимален в том месте, где течение воды наиболее близко к ламинарному, где в отопительной системе минимум завихрений.
Самое очевидно решение — расположить его на прямом участке розлива перед циркуляционным насосом.
При этом высота относительно пола или котла значения не имеет: назначение бачка — компенсировать тепловое расширение и гасить гидроудары, а воздух мы прекрасно стравим через воздушные краны.

Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же — перед насосом по ходу воды.

• Баки в заводской комплектации иногда снабжаются предохранительным клапаном, сбрасывающим избыточное давление.
  Однако лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет — докупить и смонтировать рядом с баком.
• Электрические и газовые котлы с электронными термостатами зачастую поставляются с встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками — убедитесь, что они вам нужны.
• Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах — их ориентация в пространстве.
  В идеале теплоноситель должен поступать в бак сверху. Эта тонкость монтажа призвана полностью удалить воздух из того отсека бака, который предназначен для жидкости.
• Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше — допустимо. Меньше — опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.
• Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяющим отопление с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшим золотником предохранительного клапана, увы, не так уж редка.
• Если клапан сбрасывает давление слишком часто — это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.
• Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с нее на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.

Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном.

Открытая и закрытая система отопления

Если установлен расширительный бачок открытого типа, то и система называется открытой. В простейшем варианте он представляет собой какую-то емкость (кастрюля, пластиковая небольшая бочка и т.п.) к которой подсоединены следующие элементы:

• соединительная труба небольшого диаметра;
• устройство контроля уровня (поплавок), который открывает/закрывает кран подпитки при снижении количества теплоносителя ниже критической отметки (на рисунке ниже он работате по принципу сливного бачка унитаза);
• устройство выпуска воздуха (если бачок без крышки в нем нет необходимости);
• сливной шланг или контур для отведения излишков теплоносителя, если его уровень превышает максимальный.

Один из расширительных бачков открытого типа

Сегодня открытые системы делают все реже, а все потому, что в ней постоянно присутствует большое количество кислорода, который является активным окислителем и ускоряет процессы коррозии. При использовании этого типа в разы быстрее выходят из строя теплообменники, разрушаются трубы, насосы и другие элементы. К тому же приходится из-за испарения постоянно контролировать уровень теплоносителя и периодически его подливать. Еще один недостаток – не рекомендуют в открытых системах использовать антифризы – из-за того, что они испаряются, то есть вредят окружающей среде, а также изменяют свой состав (увеличивается концентрация). Потому все более популярными становятся закрытые системы – они исключают поступление кислорода, и окисление элементов происходит в разы медленнее потому считается, что они лучше.

Бачок мембранного типа устанавливается в закрытых системах отопления

В закрытых системах устанавливают бачки мембранного типа. В них герметичная емкость разделена упругой мембраной на две части. Внизу находится теплоноситель, а верхняя часть заполнена газом – обычным воздухом или азотом. Когда давление в небольшое, бак или пуст, или содержит небольшое количество жидкости. С увеличением давления в него вытесняется все большее количество теплоносителя, который сжимает содержащийся в верхней части газ. Чтобы при превышении порогового значения не разорвало устройство, в верхней части бака устанавливают воздушный клапан, который срабатывает при определенном давлении, выпуская часть газа, выравнивает давление.

Расширительный бак открытого типа для систем отопления

Большие отопительные структуры используют дорогие баки закрытого типа.

Они характеризуются герметичностью корпуса с внутренней резиновой перегородкой (мембраной) благодаря которой происходит регулировка давления при расширении теплоносителя.

Для полноценной работы домашних систем, расширительный бачок открытого типа — подходящая альтернатива, не требующая специальных знаний или профессиональной подготовки для эксплуатации и дальнейшего ремонта оборудования.

Открытый бак выполняет некоторые функции, для бесперебойной работы отопительного механизма:

• «забирает» излишки нагретого теплоносителя и «возвращает» охлаждённую жидкость назад в систему для регулировки давления;
• выводит воздух, который, благодаря наклону труб с парой градусов, сам поднимается к расширительному открытому бачку, расположенному в верхней точке отопительной системы;
• особенность открытой конструкции позволяет добавлять испарившийся объем жидкости непосредственно через верхнюю крышку бачка.

Принцип действия

Рабочий процесс подразделяется на четыре простых этапа:

• наполненность бачка на две третьих при нормальном состоянии;
• увеличение поступающей жидкости в бак и возрастание уровня заполнения при нагревании теплоносителя;
• уход жидкости из бачка при снижении температуры;
• стабилизация уровня теплоносителя в баке до изначальной позиции.

Конструкция

Форма расширительного бачка существует в трёх вариантах: цилиндрической, круглой или прямоугольной. На верхней части корпуса располагается крышка для осмотра.

Фото 1. Устройство расширительного бачка открытого типа для систем отопления. Указаны составные части.

Сам корпус изготовлен из листовой стали, но при самодельном варианте возможны и другие материалы, к примеру, пластик или нержавейка.

Справка. Бак покрывают антикоррозийным слоем, чтобы предотвратить преждевременное разрушение (в первую очередь, это касается железных ёмкостей).

Система открытого бачка включает несколько различных патрубков:

• для соединения расширительной трубы, через которую вода наполняет бак;
• при стыке переливной, для выливания излишков;
• при соединении циркуляционной трубы, по которой теплоноситель заходит в систему отопления;
• для подключения контрольной трубы, предназначенной для ликвидации воздуха и регулировки наполненности труб;
• запасного, необходимого при ремонте для сброса теплоносителя (воды).

Объём

Правильно рассчитанный объём бачка влияет на длительность эксплуатации совместной системы и бесперебойное функционирование отдельных элементов.

Маленький резервуар приведёт к поломке предохранительного клапана, из-за частого срабатывания, а слишком большой потребует дополнительных финансов при покупке и обогревании лишнего объёма воды.

Влиятельным фактором будет и наличие свободного пространства.

Внешний вид

Открытый бак — металлический резервуар, у которого верхняя часть просто закрывается крышкой, с дополнительным отверстием для долива воды. Корпус бака бывает круглым или прямоугольным. Последний вариант более практичен и надёжен при установке и креплении, но круглый имеет преимущество в виде герметичных бесшовных стенок.

Важно! Прямоугольный бак требует дополнительного усиления стенок при внушительном объёме воды (самодельный вариант). Это утяжеляет весь расширительный механизм, который нужно поднимать на самую верхнюю точку отопительной системы, к примеру, на чердак

Достоинства:

• Стандартная форма. В большинстве случаев — прямоугольник, который можно установить и подключить к общему механизму самостоятельно.
• Простая конструкция без чрезмерного количества управляющих элементов, что позволяет легко контролировать бесперебойную работу резервуара.
• Минимальное количество соединительных элементов, что придаёт корпусу прочность и надёжность в процессе работы.
• Среднерыночная цена, благодаря вышеизложенным фактам.

Недостатки:

• Малопривлекательный внешний вид, без возможности скрыть толстостенные громоздкие трубы за декоративными панелями.
• Низкий КПД.
• Использование воды, в качестве теплоносителя. При других антифризах испарение происходит быстрее.
• Резервуар не герметичен.
• Необходимость постоянного добавления воды (раз в неделю или раз в месяц) из-за испарения, которое, в свою очередь, влияет на завоздушивание и нормальное функционирование отопительной системы.
• Присутствие воздушных пузырьков приводит к внутренней коррозии элементов системы и снижению срока эксплуатации и теплоотдачи, появлению шума.

Правильное давление в расширительном баке

Показатель свободного объема воздушной области, при температуре окружающего воздуха 18-20 С, равен статическому давлению в расширительном бачке водного сектора. При этом мембрана находится в равновесном состоянии, а давление воды и воздуха скомпенсированы. На   10 м   напора сети отопления необходимо около 1 атм.

Для нормального функционирования системы теплоснабжения нужно создать давление в воздушной полости равным паспортному значению расширительного устройства.

Многие агрегаты поступают в сеть с уже созданным рабочим параметром в воздушном секторе, их накачивать перед установкой не требуется.

Основной массе расширителей для хорошей работы хватает 0.9 атм. Это объясняется давлением, создаваемым мембраной в процессе использования. Её усредненный показатель равняется 1.2 атм.

Если система теплоснабжения обустраивается не по традиционной схеме, перед тем как накачать расширительный бак выполняют индивидуальные расчёты: калькулируется объем  сетевой воды  и первоначальное давление заполнения воздушной камеры.

Бак в простейшей схеме

Норма для разных моделей

Расширительные устройства используются в новейших  системах теплоснабжения и практически заменили открытые расширители.

На рынке климатической техники достаточно таких предложений по маркам, как западных, так и отечественных производителей, в основном они рассчитаны под стандартные закрытые и открытые тепловые схемы, могут быть установлены в любом месте, неприхотливы к монтажу и исключают контакт теплоносителя с воздухом.

За давлением в баке нужно следить

Наиболее популярными моделями у российских покупателей считаются следующие модификации расширительных баков:

• Россия STOUT, материал синтетический каучук, предел — 1.5 атм.
• Германия, Reflex, материал: синтетический каучук, предел — 1.5 атм.
• Италия, CIMM, материал: синтетический каучук, предел — 1.5 атм.
• Россия, UNIGB, материал: синтетический каучук, предел — 1.5 атм.
• Италия, Zilmet CAL — PRO 35 на ножках, материал: синтетический каучук, предел — 1.5 атм.
• Россия-Нидерланды, Flamco Flexcon R 425 (FL 16416RU), материал мембраны: бутиловый каучук, предел — 1.5 атм.
• Россия, Джилекс 80 В, материал мембраны: синтетический каучук, предел — 1.5 атм.
• Италия, VRV 50 Aquasystem, материал мембраны: синтетический каучук, предел — 1.5 атм.
