Сборка секционных батарей отопления
Секционные приборы обогрева помещений удобны тем, что их можно собирать из любого расчётного количества регистров. Можно добавлять или демонтировать секции тем самым, корректируя теплоотдачу прибора. В случае выхода из строя секции её можно убрать, заменив новым регистром. Сборку секционных приборов отопления производят следующим образом.
- Для сборки секционной батареи понадобятся фитинги внешней резьбой (ниппели), заглушка, два запорных шаровых крана и кран Маевского. Процесс сборки секций происходит следующим образом.
- На рабочем столе или поддоне укладывают, собранную в заводских условиях, батарею, к которой нужно подсоединить дополнительные секции.
- На два ниппеля (фитинга) одевают паронитовые кольца.
Как собрать (добавить) секции к алюминиевому радиатору
Watch this video on YouTube
- Ниппели имеют две разнонаправленные резьбы. Их чуть-чуть вкручивают в отверстия батареи с одной стороны.
- Одну или несколько секций в сборе придвигают к основной батарее так, чтобы во вторые отверстия вошли свободные концы фитингов.
- Специальный ключ продевают через отверстие первого блока и слегка проворачивают ниппель до щелчка. Щелчок свидетельствует о том, что резьбы двух деталей совпали правильно.
- Поворотом ключа ниппель втягивают в первый секционный блок.
- Вставив ключ со стороны второго блока, окончательно стягивают секции в единую конструкцию.
Все скручивания нужно производить не спеша, не прилагая чрезмерных усилий. Во время сборки нужно обязательно следить за тем, чтобы соединяемые детали стыковались без перекосов.
Проверенные производители
На Российском рынке теплотехники присутствует широкий ассортимент радиаторов отопления, изготовители которых известны своей качественной продукции.
Лучшие радиаторы представлены несколькими известными производителями.
Алюминиевые
Среди изделий этого вида следует отметить двух таких производителей, как Global ISEO и Royal Thermo Revolution.
НЕ Покупай Радиаторы Пока Не Посмотришь ЭТО!!!
Watch this video on YouTube
Global ISEO
Итальянская фирма Global ISEO более пятидесяти лет занимается изготовлением алюминиевых радиаторов. Элегантные изделия гармонично вписываются в подоконные ниши и прекрасно выглядят в открытом доступе. Модельный ряд представлен приборами с разным количеством секций. Средняя цена радиатора из 8 секций – 5,2 тыс.руб., из 10 секций – 10,2 тыс.руб.
Royal Thermo Revolution
Данный бренд зарекомендовал себя, как производитель надёжной продукции доступной стоимости. Безупречный дизайн, повышенная мощность, стойкость к гидроударам и гарантия 10 лет – всё это свидетельствует о высоком качестве алюминиевых батарей. Средняя цена радиатора Royal Thermo Revolution с 10 секциями составляет 10,8 тыс.руб.
Стальные
Лучшие батареи отопления из стали представляют такие производители, как Kermi и Buderus.
Радиатор в системе отопления частного дома.
Watch this video on YouTube
Kermi
Бренд Kermi представляет одну из своих лучших стальных батарей Kermi FKO 22 с боковым подключением. Немецкие изделия изготавливают из качественной низкоуглеродистой стали. Благодаря этому радиаторы отличаются высокой производительностью.
Все приборы поступают в продажу с полным комплектом кронштейнов, заглушек и воздушным клапаном. Средняя цена панели 500 х 800 мм составляет 6,3 тыс.руб.
Buderus
Немецкая фирма является одним из производителей высококачественной продукции такой, как стальные панельные радиаторы отопления. Одна из лучших моделей Buderus Logatrend VK-Profil 22 изготовлена методом роликовой сварки.
Приборы отличаются элегантным внешним видом и рассчитаны на 50 лет безаварийной службы. Средняя цена данной модели размером 500 х 600 мм составляет около 5 тыс.руб.
Чугунные: МС-140 и GURATEC Apollo 970/05
Бюджетный вариант чугунных изделий представляет Луганский литейно-механический завод. Их предпочитают ставить в общественных местах и нежилых помещениях. Стоимость одной батареи из 5 секции МС-140 высотой 800 мм в среднем равна 2,7 тыс.руб.
Одним из лучших зарубежных производителей чугунных батарей считают немецкую фирму Guratec. Изделия изготавливают в стиле ретро. Продукция стоит дорого потому, что каждый прибор представляет собой своеобразное произведение искусства с росписью, вензелями в широком цветовом диапазоне. Чугунный радиатор GURATEC Apollo 970/05 обойдётся покупателю в сумму около 90 тыс.руб.
Биметаллические: SIRA GLADIATOR 500х4 и ROYAL Thermo Revolution Bimetall 350
На рынке теплотехники итальянская компания Sira Group известна своими высококачественными биметаллическими радиаторами Gladiator. Широкая линейка изделий включает в себя модели Alfa Bimetal, Gladiator, RS Bimetal и др. Средняя цена модели биметаллического радиатора SIRA GLADIATOR 500х4 около 3,6 тыс.руб.
Биметаллические приборы ROYAL Thermo Revolution Bimetall 350 отличаются высоким качеством. Главным достоинством является семислойное антикоррозионное покрытие, что позволяет эксплуатировать батареи в помещениях с высоким уровнем влажности (спортивные залы, бассейны и пр.). Средняя стоимость радиатора 60 х 415 мм равна 8,3 тыс.руб.
Вакуумные: EnergyEco
Одним из лучших производителей вакуумных радиаторов отопления считают российскую компанию EnergyEco. Приборы изготавливают из 1,5 мм стали. Теплоотдача 1 секции равна 170 кВт. Средняя цена литиево-бромидного проточного радиатора из 10 секций равна 7 тыс.руб.
Кварцевые: ТеплЭко
Судя по рейтингам 2021 года, лучшим производителем названа российская компания ТеплЭко. Кварцевые панели можно ставить в помещениях с повышенной влажностью. Для ванной комнаты плита мощностью 400Вт обеспечит комфортную температуру воздуха. Стоит кварцевая монолитная плита размером 600 х 350 х 25 мм в среднем 2,6 руб.
Чугунные секционные радиаторы
Первые разработки батарей из чугуна велись почти 150 лет назад нашим соотечественником. Через несколько лет патент получили американцы и доработали конструкцию. Популярность радиаторы получили после появления центральной системы отопления, а массовое их производство наладилось во времена промышленной революции.
Батареи, которые применялись в СССР и сейчас остались во многих домах, имеют марку МС 140. Значение «140» — мощность, отдаваемая одной секцией. Рабочее и испытательное давление батареи – 9 и 18 атмосфер соответственно. Количество секций – от 4 до 10.
Сегодня чугунные радиаторы снова приобретают популярность, благодаря усовершенствованию их конструкции и дизайна
Достоинств и недостатков у батарей этого типа приблизительно одинаковое количество.
- Длительный срок службы (более 50 лет);
- Доступная цена;
- Устойчивость к механическим повреждениям;
- Устойчивость к коррозии;
- Высокий абразивный износ. Камешки и песок в воде не наносят большого вреда батарее изнутри;
- Эффективность обогрева при максимальном количестве секций.
- Большой вес и громоздкость;
- Возможность разгерметизации стыков;
- Накопление ржавчины внутри при длительной эксплуатации;
- Непрезентабельный внешний вид;
- Сложность при встраивании радиаторов в автономные системы обогрева, невозможность экономии на теплоносителе;
- Затруднения при чистке.
Подбор оптимальной схемы отопления
Для обогрева жилища чаще всего используются следующие схемы, как установить котел отопления в частном доме:
- Однотрубные. Один коллектор обеспечивает все радиаторы. Он играет роль и подачи, и обратки, так как прокладывается замкнутым контуром рядом со всеми батареями.
- Двухтрубная. В этом случае применяется отдельная обратка и подача.
Чтобы выбрать наиболее оптимальную схему установки котла отопления в частном доме, рекомендуется проконсультироваться со специалистом. Однако в любом случае, двухтрубная система является более прогрессивным решением вопроса какая схема отопления лучше для частного дома. Хотя на первый взгляд может показаться, что однотрубная система позволяет сэкономить на материале, однако практика показывает, что такие системы и дороже, и сложнее.
Важно понимать, что внутри однотрубной системы остывание воды происходит намного быстрее: в результате более дальние радиаторы приходится оснащать большим числом секций. Также у раздающего коллектора должен быть достаточный диаметр, превосходящий линии двухтрубной разводки
Кроме того, в данной схеме существует серьезное затруднение при организации автоматического управления из-за влияния радиаторов друг на друга.
Небольшие строения типа дач, где число радиаторов не превышает 5, можно без опасения оснащать однотрубной горизонтальной схемой системы отопления частного дома своими руками (ее еще называют «ленинградкой»). Если число батарей увеличить, будут наблюдаться сбои в ее функционировании. Еще одно применение подобной развязки – однотрубные вертикальные стояки в двухэтажных коттеджах. Подобные схемы встречаются довольно часто и работают без сбоев.
Двухтрубная развязка обеспечивает доставку на все батареи теплоносителя одинаковой температуры. Это позволяет отказаться от наращивания секций. Наличие подающей и обратной трубы создает оптимальные условия для внедрения автоматического управления радиаторами, для чего используются термостатические вентили. В этом случае можно брать трубы меньшего диаметра и более простые схемы.
Какие бывают схемы отопления частного дома двухтрубного типа:
- Тупиковыми. В этом случае трубопровод состоит из отдельных ветвей, внутри которых используется встречное движение теплоносителя.
- Попутными двухтрубными. Здесь обратка выполняет роль продолжения подачи, что обеспечивает кольцевое движение теплоносителя внутри схемы.
- Лучевыми. Наиболее дорогостоящие схемы, где каждый радиатор имеет отдельно проложенную скрытым способом (в полу) линию от коллектора.
Если при укладке горизонтальных магистралей большого диаметра использовать уклон 3-5 мм/м, то будет достигнут гравитационный способ работы системы, и циркуляционные насосы можно не применять. Благодаря этому достигается полная энергетическая независимость системы. Этот принцип можно применять как однотрубных, так и двухтрубных схемах: главное – создать условия для самотечной циркуляции теплоносителя.
В открытых отопительных системах потребуется наличие в самой верхней точке расширительного бака: такой подход является обязательным при обустройстве самотечных контуров. Однако обратная труба рядом с котлом может быть оснащена мембранным расширителем, что позволит сделать систему закрытой, работающей в условиях избыточного давления. Такой подход считается более современным, и чаще всего используется в системах принудительного типа.
Особого упоминания при исследовании, какую схему отопления выбрать для частного дома, заслуживают теплые полы. Стоит такая система довольно дорого, так как требует укладки в стяжку нескольких сотен метров трубопровода: это позволяет обеспечить каждую комнату отдельным нагревающим водяным контуром. Трубы коммутируются на распределительном коллекторе, который имеет смесительный узел и собственный циркуляционный насос. В результате помещения прогреваются очень равномерно и экономично, в комфортной для людей форме. Подобный тип отопления может применяться в различных жилых помещениях.
Схемы подключения отопительных радиаторов
Таких схем всего 3, у каждой из них имеются свои особенности, плюсы и минусы.
Диагональное подключение от 12 секций радиатора
Вариант №1. Однотрубное
Здесь радиаторы подключены последовательно, благодаря чему монтаж заметно упрощается и требует куда меньше расходных материалов. Труба, проведенная под батареями, идет от котла через все комнаты и возвращается к нему же. Соединение радиаторов выполнено посредством нижних патрубков. Жидкость заполняет секции батарей, отдавая им тепло, опускается и идет через другой патрубок в ту самую трубу.
Видео – Преимущества однотрубных отопительных систем
Что касается минусов схемы, то к таковым можно отнести, прежде всего, довольно низкую теплоотдачу, ведь теплоноситель в данном случае поступает в каждую батарею, будучи уже остывшим. Как результат – чем дальше помещение от котла, тем холоднее оно будет.
Вариант №2. Двухтрубное
Здесь присутствует сразу 2 контура труб – посредством одного теплоноситель подается к радиаторам, а посредством другого отводится, благодаря чему тепловая энергия распределяется по всему дому равномерно.
О способах подключения труб к радиаторам
То, насколько эффективным будет подобное отопление, во многом зависит от способа подключения батарей к трубопроводу. Этих способов есть несколько, рассмотрим особенности каждого из них.
Таблица. Как подключаются батареи к трубам отопления.
| Способ подключения | Краткое описание |
| Боковое | Подача и «обратка» подключены с одной стороны отопительного прибора (сверху и снизу соответственно; можно поменять их местами, но эффективность обогрева в таком случае уменьшится приблизительно на 7 процентов). |
| Нижнее | Может применяться как в одно-, так и в двухтрубных системах. Эксперты считают, что это самый неэффективный метод. |
| Диагональное | Подача подключена сверху с одной стороны, а «обратка» снизу с другой. Самый лучший метод, если рассматривать его с точки зрения эффективности теплоотдачи. |
Как можно подключить радиатор к трубам
Еще несколько слов о радиаторном отоплении

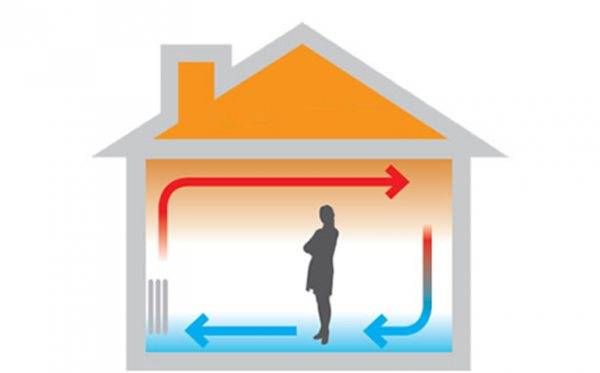

Ввиду того, что нагретый воздух в силу законов физики поднимается вверх, у потолка и рядом с батареями температура воздуха может быть достаточно высокой. Иными словами, будет происходить нагрев участков, которые не очень-то и нужно нагревать. А вот температура пола в таком случае будет всего 16-17 градусов, то есть не самой комфортной для ног. Делаем вывод: при радиаторном отоплении тепло распределяется нерационально.
Принцип работы радиаторного отопления
Еще воздух, который проходит через батареи, прогревается и распределяется по комнате. Проще говоря, он циркулирует, а вместе с ним поднимается и пыль.
Печное отопление
Этот способ обогрева жилья можно смело причислить к одним из самых древних. Возникнув много веков назад, печное отопление до сих пор весьма актуально. Причина проста – оно довольно быстро способствует обогреву дома, да и дрова – основное топливо, используемое в печах – не редкость
С другой стороны, довольно сложно сегодня найти хорошего мастера-печника, который сможет выложить качественную и, что немаловажно, – безопасную печь
Отопление частного дома печкой
Ведь нередко ошибки, допущенные во время построения печи, становились причиной непоправимой беды. Основным недостатком печи многие называют то, что она неравномерно прогревает дом, особенно если он состоит из 3-4 комнат. Печная система отопления в деревянном доме может стать неплохим решением для дачного дома, в котором в холодное время года будут бывать довольно редко.
Электрический котел: преимущества использования
Главным преимуществом электрических современных отопительных котлов по-прежнему остаётся их экологическая безопасность и бесшумность в процессе эксплуатации.
Наличие в такой системе отопления блока управления позволяет осуществлять работу в автоматическом режиме.
Электрические котлы не нуждаются в обустройстве дымохода, а также отличаются простым монтажом, который вполне можно выполнить самостоятельно.
Котлы электрического типа выпускаются в виде однофазных и трёхфазных моделей зарубежного и отечественного производства. Как показывает практика, отечественные приборы не слишком уступают по основным качественным характеристикам и конструктивным особенностям зарубежным аналогам, но являются более доступными по стоимости. В условиях частного домовладения можно устанавливать электрокотлы с ТЭНом, а также электродное оборудование.
Оборудование с нагревательными элементами в виде ТЭНа чаще всего обладают специальным блоком автоматики, посредством которого осуществляется управление котлом, а также регулируется процесс нагрева теплового носителя и поддержание его на заданном температурном режиме. Ионный, электродный, электролизный или ионообменный котёл отличается преобразованием электричества в тепловую энергию. В этом случае тепловой носитель представляет собой составную часть стандартной электрической цепи.
К недостаткам электрических котлов можно отнести только значительное потребление дорогой электроэнергии, поэтому такое оборудование чаще всего применяется при отсутствии возможности выполнить обогрев частного дома газом или другими бюджетными источниками топлива.
Если есть финансовая возможность отапливать помещение электричеством, то данный способ обогрева будет самым лучшим. Кроме того, котел отопления электрический можно изготовить своими руками.
Разновидности электрокотлов для отопления частного дома представлены в следующем обзоре.
Полипропиленовые трубы
Стальные и другие металлические элементы давно начали уступать свое место пластиковым материалам. Одним из самых распространенных материалов данного семейства является полипропилен.
Полипропилен производится из газа пропилена путем полимеризации его молекул. Это происходит при повышенном давлении и температуре. Как результат реакции получается достаточно прочное вещество, пригодное для выпуска различной продукции.
Различают несколько видов полипропилена. Применительно к отопительным системам, нужно использовать изделия типа PPRC, производимые из рандомсополимера пропилена. Этот материал более успешно справляется с упомянутыми выше факторами
Выбирая, полипропиленовые трубы для отопления, обратим внимание на армированные образцы этой продукции. На данный момент их существует 3 вида:
- Армированные алюминиевым листом. Для этого используется полосовой алюминий толщиной 0,1 – 0,5 миллиметров. Ее наматывают на основание и сваривают лазером. Существуют варианты установки алюминиевой полосы на клей. Но в любом случае получается надежное прочное изделие, хорошо выдерживающее воздействия негативных факторов. Кроме того, алюминиевая рубашка предохраняет от проникновения вовнутрь кислорода, который способствует активной коррозии металлических элементов отопительной системы – запорных механизмов, внутренней поверхности котла и других.
- Армирование стекловолокном производится при экструзии совместной подачей основного материала и армирующей добавки. Слой стекловолокна при этом располагается посредине толщины стенки. Перемешивание стеклянных волокон с длинными цепочками полимеризованных молекул придает материалу большую стабильность при застывании.
- Армирование также производят из заранее приготовленной смеси стекловолокна и полипропилена, при котором получается однородный состав, упрочненный по принципу, приведенному выше.
Учитывая возможность использовать полипропиленовые трубы для систем водоснабжения и отопления, разработаны соответствующие фитинги и способы монтажа, позволяющие формировать сети любой степени сложности.
Схемы отопления по способы разводки
В частных домах трубопроводы водяной отопительной сети выполняется в следующих вариантах:
- Вертикальная система с нижней разводкой. Данным вариантом предусматривается прокладка труб через подвальное помещение или, как минимум, в бетонной стяжке пола.
- Вертикальная система с верхней разводкой. Подающая магистраль горячей воды монтируется на чердаке дома или в потолочном пространстве внутренних помещений.
- Однотрубная схема подключения. Основная особенность однотрубной схемы отопления заключается в последовательном подключении радиаторов отопления к подающей трубе горячей воды. При этом наблюдается разность в тепловом нагреве радиаторных батарей, расположенных в начале и конце отопительной линии. Поэтому однотрубная разводка применяется для обогрева комнат площадью не более 40 м2. Вертикальную однотрубную схему целесообразно применять в домах невысокой этажности.
Двухтрубная схема отопления. В этом случае к каждому радиатору одновременно подключается две трубы: для подвода горячей воды и обратного отвода остывшего теплоносителя. Прокладка трубопроводов выполняется параллельными линиями на небольшом расстоянии друг от друга.
На заметку: Двухтрубная разводка позволяет в индивидуальном порядке регулировать температуру в каждом помещении без ущерба для остальных комнат.
Лучевая разводка отопления
Лучевая или коллекторная обогревательная сеть предусматривает подключение каждого радиатора непосредственно к тепловому источнику (коллектору). Данная схема подключения упрощает замену вышедшего из строя нагревательного прибора без остановки всей отопительной системы. Иногда коллектор называют термином «гребенка», хотя это название чаще встречается в описании технологического процесса нагрева воды на промышленных предприятиях и котельных. Распределительный коллектор по своим габаритам занимает немало места и для его маскировки в частных домах используют небольшой шкаф или встроенную нишу с дверцей.
Схема «Ленинградка»
В частных домах небольшой площади чаще всего применяется однотрубная схема прокладки трубопровода. Данная модель отличается простотой монтажа и требует меньших затрат по сравнению с другими схемами прокладки трубопроводов.
Однако в случае поломки одного из радиаторов приходится останавливать работу обогревательной линии, сливать воду со всего крыла магистрали и лишь после этого устранять поломку.
Чтобы нивелировать этот недостаток и не оставлять в зимнюю стужу дом без обогрева, применяется однотрубная монтажная схема под названием «Ленинградка». В этом случае предусматривается установка отопительных радиаторов разной мощности и применение обводных байпасов. Трубная обводка параллельно соединяет входные и выходные отверстия радиаторов и в случае выхода из строя одного из отопительных элементов, его легко отключить и заменить.
Схема отопления частного одноэтажного дома с принудительной циркуляцией теплоносителя
Водяная система отопления частного дома работает в цикличном режиме по доставке горячей воды к радиатору отопления и перемещению остывшего теплоносителя обратно в котел для последующего нагрева. В современных условиях для частных домов практикуется устройство принудительной схемы циркуляции теплоносителя.
Главные достоинства данной схемы:
- Минимальный объем теплоносителя.
- Диаметр трубной разводки от 20 до 25 мм.
- Минимальный расход труб.
Главный недостаток
Зависимость системы от электричества.
Чугунные радиаторы
Такой вид радиаторов использовался в России еще при царе. В домах, которые строились в советское время, они до сих пор верно служат.
Чугунные батареи нагреваются долго, но долго и остывают. Остаточное число сохранения тепла в два раза больше, чем у остальных типов и составляет 30%.
Это дает возможность снижения затрат на газ для отопления дома.
Достоинства чугунных радиаторов:
- Очень высокая стойкость к коррозии;
- Долговечность и надежность, которые проверены годами;
- Невысокая теплоотдача;
- Чугун не боится воздействия химических реагентов;
- Радиатор можно собрать из разного числа секций.
У чугунных радиаторов только один недостаток – они очень тяжёлые.
Современный рынок предлагает чугунные радиаторы с декоративным оформлением.
Как рассчитать необходимые параметры?
Устройство отопление дома своими руками доступно любому домашнему мастеру, но для этого необходимо предварительно выполнить расчет основных параметров обогревательной системы. Для упрощенного расчета можно воспользоваться универсальной формулой:
| 1 КВт мощности = 10 м2 отапливаемой мощности |
Для более точного определения необходимых расчетных параметров необходимо применить поправочные коэффициенты, учитывающие конструкционные особенности жилого дома. Например, если дом был построен несколько десятилетий тому назад, наружные стены утепленные, а деревянные окна заменены на современные герметичные оконные блоки, применяется корректировочный коэффициент 1,5. При расчете тепловых параметров дома, построенного сравнительно недавно, но без утепленных наружных стен и с негерметичными деревянными окнами, необходимо увеличит расчетную мощность в два раза.
Количество тепловой энергии жилого дома зависит от числа оконных проемов и их ориентации по сторонам света:
- Коэффициент 1,3 –применяется для определения потребности в тепловой мощности комнат жилого дома, с двумя окнами с ориентацией на север.
- Коэффициент 1,1 –два окна выходящих на южную, юго–восточную и восточную сторону.
- Коэффициент 1,2 применяют для комнат с двумя окнами, выходящих на западную сторону.
Конечно, такой расчет необходимых параметров будет весьма приблизительным.
Чтобы детально разобраться, как грамотно рассчитать отопление в частном доме рекомендуется ознакомиться с государственным стандартом СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование» с подробным описанием основных требований к трубам, нагревательным приборам и различной запорной арматуре.
Для получения более точного результата можно воспользоваться онлайн калькуляторами или найти в интернете специальную программу для расчета домашнего отопления.
