Камин с водяным контуром

Воздушный теплообменник

В случае, когда первичным теплообменником служит топка (стальные буржуйки, печи длительного горения — ПДГ, печи на отработанном масле — ПОМ), можно принять следующие меры для повышения эффективности «сухой» теплоотдачи.

Сквозные вертикальные и горизонтальные прямые каналы (трубы)

Стальные трубы навариваются прямо на топку. Лучше устанавливать их вертикально — это улучшит проходимость воздуха. Подходит при наличии подручного материала — обрезков труб (форма сечения не имеет значения). Диаметр 50–200 мм. Оригинальным решением топки будет сварить стенки из равных отрезков трубы.

Изогнутые и закруглённые каналы

Идеальный вариант — «обернуть» в 1–2 витка всю топку. Для этого потребуется навык и время, но эффект будет гораздо выше, чем от простых прямых каналов. Чем больше разница уровней забора и выхода воздуха, тем лучше будет работать канал. Если вывести забор на улицу, эффект будет максимальным, т. к. при разогретой топке за счёт разницы температур возникнет тяга, которая обеспечит постоянный поток в «автоматическом» режиме.

Лабиринты с переборками в ёмкости

Для реализации такого теплообменника нужно устроить на верхней стенке дополнительный стальной короб высотой около 100 мм и толстыми стенками. В этом коробе следует расположить стальные 5–8 мм переборки таким образом, чтобы получился «лабиринт». В начале и конце его должны располагаться входные отверстия под сечение воздуховода. Сверху «лабиринт» также накрывается крышкой. В этом варианте теплообменником служит пространство между стенкой топки и стенками короба. Такие теплообменники можно устроить и на боковых стенках стального реактора.

Сквозные каналы в реакторе, интегрированные в топку

Такие каналы закладываются в проект при создании печи, затем ввариваются в стенки. Они могут быть расположены рядом в верхней части топки. Диаметр от 50 мм.

В любом из видов ВТ используется явление конвекции*, однако в большинстве случаев из-за высокой температуры в реакторе естественного движения воздуха недостаточно и его нагнетают принудительно — вентиляторами. Этот способ ещё называют инжектирование.

* Конвекция — способ передачи тепла потоками или струями.

Инжектирование можно производить любым доступным способом — встраивая воздушный насос в канал или просто направляя его на теплообменник. «Сухие» теплообменники — самые простые и доступные устройства отопления.

Достоинства воздушных теплообменников:

  1. Не требуется герметичность соединений.
  2. Может работать без инжекторов.
  3. Простота монтажа и доступность подручного материала.

Недостатки воздушных теплообменников (ТО):

  1. Требуется значительный (от 100 мм) диаметр воздуховода.
  2. Низкая теплоёмкость среды (воздуха).
  3. Малая дальность переноса температуры.

Чугунные печи с водяным контуром

Kratki Koza K6 PW с водяным контуром D 150

Компактное устройство почти квадратной формы, оснащенное витыми ножками, выглядит очень элегантно в классических интерьерах, прованс, стилизованных под старину. Оно относится к закрытому типу: плоское жаропрочное стекло полностью закрывает топку. Конструкция весом 120 кг изготовлена из чугуна, который отлично аккумулирует тепло, равномерно распределяя его. Толщина 8 мм стенок топки, ее герметичность позволяет достигать КПД 76%. Благодаря системе длительного горения на одной закладке дров можно обогреваться длительное время.

Kratki Koza K9 PW с водяным контуром

Модель польского производителя имеет главное достоинство — стенки корпуса из чугуна медленно остывают, что позволяет экономить на топливе и сократить количество рабочих циклов. С ее помощью можно обогреть до 252 куб. м пространства, любуясь на живой огонь через стекло. Система его очистки сокращает время на обслуживание прибора.

La Nordica TermoRossella Plus Evo DSA

Под итальянским брендом выпускается агрегат, в котором проявляются лучшие свойства стали, чугуна и керамики. Удачная комбинация теплоемких материалов, конструктивных особенностей и качество сборки служат гарантией, что КПД прибора достигнет 83%. Первичный воздух у модели регулируется. За счет систем вторичного дожига, длительного горения и футеровки тепло хорошо сберегается, рационально генерируется. Варочная поверхность приносит дополнительное удобство при эксплуатации.

La Nordica TermoIsotta DSA

Полностью чугунная конструкция требует прокладки дымохода сечением 150 мм. В модели органично сочетаются эстетичность, функционал и эргономичность, несмотря на вес 212 кг. Мощность 15 кВт позволяет отапливать пространство до 430 куб. м. Керамическое стекло, закрывающее топку, как и чугун, хорошо накапливает тепло, не давая печи быстро остывать.

La Nordica TermoNicoletta Evo DSA

Данная печь из чугуна с водяным контуром в рейтинге занимает одну из высоких позиций благодаря продуманности конструкции, ее удобству, универсальной наружной облицовке, выполненной в майолике. Наличие футеровки, эмалированной чугунной двери, керамического стекла, современных систем дожига и длительного горения дает возможность экономить на дровах, получая КПД 83%. Для комфортной эксплуатации прибор оборудован выдвижной дровницей.

La Nordica TermoRossella Plus Forno DSA

Двухуровневый агрегат — мечта любой хозяйки. Он получил от итальянских производителей прочные толстые стенки, которые хорошо сохраняют тепло, материалы с высокой теплоотдачей, современные технологии управления, стильный дизайн. Панорамная духовка выглядит эффектно. Система очистки стекол помогает содержать обе рабочие камеры в идеальном состоянии.

La Nordica Norma S Idro DSA

Надежная в работе печь по дизайну изысканно подчеркнет интерьеры в стиле хай-тек, минимализм, неоклассика. Корпус, дверца и верх изготовлены из чугуна, который отличается долговечностью и теплоемкостью. Конструкция включает закрытую топку, зольник, нерегулируемые устойчивые ножки, футеровку. Стекло выдерживает до 700 градусов и имеет сферическую форму, усиливающую визуальный эффект. Устройство оснащено автоматической системой безопасности DSA.

Особенности кирпичных печей

Все виды конструкций подобного плана известны уже несколько сотен лет и давно доказали свою надежность. Но отдавая предпочтение такому отоплению нужно взвесить все за и против.

Чем хорош такой вариант

  • Если пытаться обогреть дом при помощи обычной печи, работающей на твердом топливе, то в среднем 1м² конструкции способен обогреть 30м² площади стандартного дома с потолками до 3м. Соответственно получается, чем больше дом, тем больше нужно строить печь. Система же имеющая встроенные водяные регистры вырабатывает в 2,5 раза больше тепла и при этом может иметь достаточно скромные размеры.
  • Если инструкция по укладке конструкций была выполнена в соответствии со всеми требованиями, то печь будет служить верой и правдой не один десяток лет. Профилактический осмотр и косметический ремонт под силу любому хозяину, в отличие от варианта с твердотопливным котлом.

Принцип нагрева регистров.

  • На данный момент существует несколько распространенных проектов, если русская печь не для каждого помещения подойдет, плюс ее монтаж требует высокой квалификации, то шведские или голландские кирпичные печи с водяным отоплением своими руками, при большом желании, сложить можно.
  • Еще одним положительным моментом такого отопления является то, что в данном случае совсем не обязательно строить сложные многоканальные конструкции, ели вопрос о наличии жарочной поверхности не стоит, то такую систему можно смонтировать на основе обычного камина.

Важно: если максимальное КПД традиционной кирпичной конструкции не превышает 50%, то при использовании хороших регистров, грамотной трубной разводки и врезанного в систему циркуляционного насоса для отопления. КПД может доходить до 85%, что вполне сопоставимо с современными твердотопливными котлами

Схема печи с котлом отопления.

  • Не последнюю роль играет цена на стройматериалы и топливо. Саму конструкцию можно сложить из материала оставшегося после строительства дома. Что же касается топлива, то дрова, каменный уголь или брикеты не относятся к заоблачно дорогим видам и вполне доступны практически всем.
  • Большинство конструкций оборудуется жарочной поверхностью и духовкой, что позволяет параллельно готовить пищу.

Изъяны системы

Чтобы запустить систему на проектную мощность потребуется время, в отличие от электрических агрегатов, на разогрев кирпичных стенок конструкции и теплоносителя в трубной разводке уйдет не менее получаса.

Схема отопления от камина.

  • Если сравнивать с твердотопливными котлами сопоставимой мощности, то габариты таких конструкций будут намного больше. Плюс устанавливать их нужно, как правило, в центре жилища, что забирает достаточно много полезной площади.
  • Любая твердотопливная отопительная система провоцирует образование достаточно большого количества пыли. Как вы не старайтесь, но убирать в помещении, где установлена кирпичная печь нужно будет намного чаще.
  • Все конструкции подобного плана относятся к объектам повышенной пожарной опасности. Работать в автономном режиме они не могут. Помимо вероятности возникновения пожара, существует еще опасность распространения угарного газа при неправильной эксплуатации или закипания теплоносителя в системе, что также чревато неприятными последствиями.

Зачем использовать печь с котлом

Печное отопление является достаточно экономичным и очень популярным в населенных пунктах, где отсутствует газ.

Однако оно обладает одним серьезным недостатком – комнаты обогреваются неравномерно, в результате чего возникают следующие проблемы:

  • Отдаленные помещения могут оставаться холодными, если их дополнительно не обогревать электрическими обогревателями, что требует дополнительных финансовых затрат .
  • Так как отсутствует тепловая завеса, которую создают радиаторы отопления, окна постоянно запотевают и даже покрываются изморозью .

Чтобы решить эту проблему, совершенно не обязательно приобретать котел отопления. Можно просто оборудовать существующую печь теплообменником, от которого выполнить разводку по комнатам. Все это можно сделать даже своими руками, без помощи специалистов.

Недостатки сочетая печи и водяного контура

  • Какой бы качественной ни была печь, она все равно остается пожароопасным отопительным прибором.
  • Другим значительным недостатком такой системы является трудоемкость эксплуатации и продолжительный разогрев системы.
  • Печи займут в доме значительную часть площади и окружающего пространства.
  • Некоторая неравномерность обогрева так или иначе сохраниться. Возле печи температура воздуха будет несколько выше, нежели возле стен.

Эксплуатация печи требует постоянного присутствия человека

  • Вероятность скопления угарного газа при неправильной эксплуатации печи.
  • Из-за пыли, опилок от дров, сажи и золы комнату, где установлена печь, придется чаще убирать.
  • Невозможность точной регулировки процесса горения и сохранения тепла, а только при помощи заслонок.

Комбинированная система топочной печи и водяного контура, несомненно, имеет право на существование, и в некоторых случаях может быть не только единственно возможным вариантом, а и вполне оправданным. Но все это при условии, что схема отопления разработана грамотно, с учетом всех нюансов и полностью отвечает требованиям безопасности.

Функционал и разновидности

Теплообменник на дымоход купить можно из такого материала как нержавеющая сталь, однако при наличии желания и грамотном подборе, изучении ряда инструкций и руководств, сделать его можно и прямо дома своими руками с помощью сварочного аппарата.

Теплообменник – труба, которая за счёт ряда своих уникальных конструктивных особенностей и материалов изготовления способен не отдавать, а собирать, накапливать и распространять тепловую энергию, которая в обратном случае, ранее просто выходила через дымоход на улицу.

Теплообменник, печь с которым будет более эффективным, отличается наличием и ещё одной не менее полезной функции, с его помощью можно вручную регулировать и сокращать количество поступающих в топку воздушных масс. Если теплообменник способен выполнять данную функцию и обладает такой особенностью, его название меняется на рекуператор, он повышает КПД и эффективность любого отопительного оборудования.

Важно чтобы теплообменник банный или змеевик имел небольшой шаг и при этом отличался большим диаметром трубопроводов, таким образом, его эффективность и продуктивность работы повысится в разы. Банная печь теплообменник для которой может относиться к определённой категории, может быть как воздушным, так и водяным, при этом вторая разновидность в разу эффективней – это связанно с тем, что вода лучше сохраняет тепло и быстрее его распространяет по трубам дома

Банная печь теплообменник для которой может относиться к определённой категории, может быть как воздушным, так и водяным, при этом вторая разновидность в разу эффективней – это связанно с тем, что вода лучше сохраняет тепло и быстрее его распространяет по трубам дома.

Подготовительные мероприятия

Организация печного отопления подразумевает подготовку чертежей, выбор подходящего местоположения для труб и радиаторов, а также грамотный расчет мощности. Дальше изготавливается или покупается регистр и производится кладка конструкции со встроенным теплообменником.

Расчет мощности и габаритов

КПД теплообменника определяется материалами, из которых он изготовлен. Чугунные изделия серий МС-110-300 и МС90-300 обладают мощностью 0,14–0,16 кВт/кв. м для ребра. Учитывая такие цифры, можно спрогнозировать количество секций для обогрева каждого контура. На 10 кв. м площади нужно не меньше 1 кВт. Для здания на 60 кв. м. требуется регистр мощностью 5,5 кВт.

На КПД теплообменника влияют материалы, из которых он изготовлен.

Габариты печной системы составляют 1020x1160x2380 мм. Теплообменник имеет размеры 750x500x350 мм.

Необходимые материалы и инструменты

Для сборки печи нужно подготовить:

  1. Достаточное количество шамотного и полнотелого кирпича с огнеупорными свойствами.
  2. Топочную и поддувальную дверки.
  3. Колосниковую решетку.
  4. Стальные уголки и полосы.
  5. Задвижки для печей и варочной камеры.
  6. Предтопочный лист.

Преимущества печного отопления

Традиционная печка не нуждается в подключении к газовым и электрическим коммуникациям, следовательно, ваш бюджет не страдает от коммунальных тарифов. Дрова – один из самых дешевых видов топлива, вы можете выбирать, у кого, по какой цене и в каком объеме их закупать.

Отопительная печь с водяным контуром прогревает все строение, причем именно до той температуры, которую вы пожелаете – нагрев воды легко регулировать.

Автоматику в деревенскую печь, конечно, не встроить, однако ее эксплуатация не требует постоянного присмотра: печка медленно разогревается, зато долго держит полную мощность, а значит, и вода в трубах останется горячей значительное время (до 10 часов).

Некоторые особенности самостоятельного возведения каминов

Отопление расположенного в городской черте либо загородного дома камином требует не только соблюдения определенных правил безопасности при эксплуатации камина, но и при его возведении:

  1. Каминную топку следует устанавливать на прочный специальный помост, выполненный из камня либо кирпича.
  2. После этого можно приступить к установке портала и присоединения системы воздуховодов.
  3. Далее необходимо закрыть системы гипсокартонными листами.
  4. Воздуховоды следует расположить по всем имеющимся в доме помещениям (даже на чердаке).
  5. Узел воздухообменной системы рекомендуется расположить в техническом помещении.

Основные меры предосторожности при эксплуатации каминов

В данной статье мы попытались кратко ответить на основной вопрос о том, как можно просто и эффективно отопить дом камином.

Однако при эксплуатации каминов (печей, котлов) ни в коем случае нельзя забывать о соблюдении основных мер предосторожности:

  1. Нельзя использовать топку не по ее прямому назначению либо производить самостоятельное изменение конструкции.
  2. Запрещается заливать огонь при помощи воды.
  3. На камине не следует располагать посторонние вещи.
  4. Нельзя производить чистку зольника в еще неостывшем камине.
  5. Запрещается эксплуатация неисправной топки.
  6. Запрещается оставлять детей без присмотра возле работающего либо неостывшего камина.

Вместо заключения

Камины представляют собой классический способ обогрева дома. характеризующийся простотой, надежностью и наличием большого количества эффективных схем и вариантов.

Какой из них выбрать? Все зависит от целого ряда факторов и условий (площадь дома, сезонность проживания, оснащенность электрической энергией и т.д.).

Надеемся, что данная статья поможет всем читателям определиться с выбором и ответит на некоторые специфические вопросы, связанные с монтажом и эксплуатацией.

Помещение котла в печь

Самым лучшим вариантом печи станет тот, который предусматривает кладку и при этом встраивается уже заранее подготовленный котел. Тогда печь с котлом водяного отопления будет иметь некоторые особенности в своей конструкции, обеспечивающие более высокую степень эффективности и небольшие размеры.

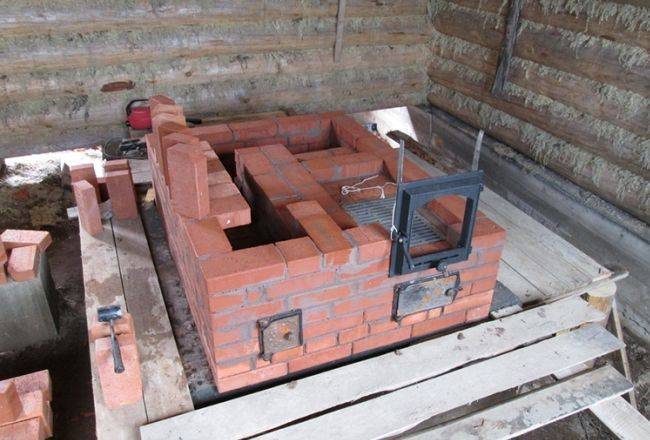

Кладка кирпича для печки с котлом своими руками включает в себя такие этапы:

  • Закладка бетонного фундамента с армированием.
  • Кладка производится с использованием песчано-глиняного раствора. Хорошо будет если песок с глиной замочить в воде на ночь. Таким образом, растерев глину с песком и оставив их на ночь, они лучше перемешаются, а смешивать необходимо две порции песка к одной порции глины.
  • На фундамент необходимо выложить гидроизоляцию, самым практичным вариантом будет рубероид .
  • Слой раствора необходимо распределить равномерно своими руками на гидроизоляцию и при этом использовать уровень. Только после этого начинается кладка первого ряда кирпичей.
  • Первым следует сформировать контур самого поддувала и установить дверцы для него. Потом сверху на несколько рядов кладки кирпичей поместить решетку, которая разделяет поддувало и топку.
  • Во время формирования топки своими руками необходимо учесть размеры котла и подготовить зазоры, которые должны быть между внешними стенками самого котла и кладкой по всему периметру топки. В первом ряду кирпичей по периметру топки необходимо сделать бортик для того, чтобы установить уголок. На этих уголках будет закрепляться котел. Стоит помнить и про проемы по бокам топки для того, чтобы вывести трубы для подачи и обратки.
  • Кладка стенок дымохода своими руками должна предусматривать формирование каналов для того, чтобы рассеивалось лишнее тепло, и можно было сбрасывать золу и гарь.
  • В конце всей работы, которую вы выполняете своими руками, следует выкладывать дымоход. После окончания всех работ вы можете подключить систему отопления к котлу и проверить ее работоспособность.

Изготовление котла для водяного отопления Система отопления с двухконтурным котлом Отопление дома воздухогрейным котлом Схема и этапы подключения газового котла отопления к системе отопления

Советы по обустройству системы

По своей сути подобные конструкции являются прародителями современных твердотопливных котлов. Но в отличие от них теплоотдача осуществляется не только посредством трубной разводки и системы радиаторов, но еще и от самой печи.

Плюс кирпичные печи с водяным отоплением своими руками смонтировать намного проще и дешевле, нежели установить твердотопливный котел.

Несколько слов о регистре

Металлический регистр можно без преувеличения считать сердцем всей отопительной системы. Данная конструкция устанавливается непосредственно в самой топке и отвечает за уровень нагрева теплоносителя.

Боковое расположение регистров.

Самым простым и доступным вариантом считается установка прямоугольного металлического бака непосредственно в топку. Делается такой бак из жаропрочной стали, толщиной от 3 мм и более, чаще всего из нержавейки.

Для обогрева дома в 200м² достаточно бака длинной 750 мм, шириной 500 мм и высотой 300 мм. Вывод делается сверху конструкции, обратка врезается в нижнюю часть бака.

Более функциональными считаются регистры, сваренные из нержавеющей трубы с толщиной стенки не менее 3 мм. Площадь нагрева в данном случае увеличивается в разы, отсюда и эффективность системы получается несоизмеримо выше.

Совет: на рынке сейчас не сложно найти чугунные регистры, по мнению большинства специалистов, они являются самым оптимальным вариантом. Во-первых, чугун мало подвержен коррозии, практически не прогорает и главное, данный материал считается самым лучшим аккумулятором тепла.

Регистры из нержавейки.

Во время монтажа следует обратить внимание на место расположения регистра. Чем больше будет контакт с огнем, тем выше производительность

Но вместе с тем, вне зависимости от конфигурации бака, между ним и стенками печи должен быть компенсационный зазор не менее 5 мм. В противном случае, во время нагрева металл начнет расширяться и стенки топки потрескаются.

Мембранный бак

Вмонтировать в топку регистр это только часть дела, не менее важно правильно обустроить трубную разводку. Любая отопительная система, построенная по такому принципу, должна быть оборудована расширительным или мембранным баком

Как правило, он устанавливается на трубе обратки, но это не принципиально, некоторые мастера предпочитают его монтировать в самой высокой точке системы.

Принцип работы мембранного бака.

В системе с естественной циркуляцией теплоносителя его функцию выполняет обычная металлическая емкость. Но сейчас, в большинстве случаев, хозяева предпочитают устанавливать циркуляционные насосы. В такую систему желательно монтировать настоящий мембранный бак.

Аппарат представляет собой герметичную металлическую емкость, в верхней части которой находится клапан. Через клапан нагнетается воздух, создавая избыточное давление в системе. При повышении температуры, пропорционально расширяется теплоноситель, выдавливая излишки в мембранный бак. В процессе остывания, воздух который давит на мембрану, компенсирует перепад давления в системе.

Некоторые моменты кладки печи

Как упоминалось ранее, кирпичные печи с водяным отоплением своими руками сложить можно, но если вы не уверены в своих силах все же лучше пригласить специалиста.

Хотя в любом случае, существуют общие правила, которые нарушать не желательно.

  • Все кирпичные печи ложатся из полнотелого красного кирпича. Пустотелый кирпич не желательно использовать даже для облицовки. Дело в том, что пустотелые блоки являются теплоизолятором, а в данном случае это может только навредить.
  • Если предполагается топить дровами, то топку можно сложить из обычного обожженного кирпича. Но если существует вероятность использования кокса или каменного угля высоких марок, например антрацита, то мы бы посоветовали сложить топку из специального шамотного кирпича, который идет на строительство доменных печей.
  • Не нужно экономить на толщине стенок, помимо веса самой печи, сюда еще добавится нагрузка от регистров.
  • И еще, любое каменное строение нуждается в надежном фундаменте, что касается печей, то здесь фундамент должен закладываться отдельно и ни в коем случае не контактировать с общим фундаментом дома, минимальное расстояние между ними должно составлять 50 – 100 мм.

Циркуляционный насос в системе.

На видео показаны некоторые тонкости монтажа системы.

В данном случае мы вели разговор об отоплении дома. Но не лишним будет заметить, что если в систему параллельно врезать металлическую емкость для воды, то она будет исполнять роль пассивного бойлера, в результате чего в доме еще появится горячая вода для бытовых нужд.

Принцип выбора трубы и необходимые фитинги для дымохода

Сэндвич дымоходы

Независимо от количества трубы проходящей внутри помещения, идеальная протяжённость дымохода 5-6 метров. Протяжённость труб дымохода более 4,5 метров даёт наилучшие результаты при розжиге топки камина и сохранении тепла в помещении. При расчёте длины дымохода печи с топкой Мета учитываются высота переходника от патрубка камина к основной трубе, колена, позволяющие выводить трубу под разным углом через стену или потолочное перекрытие.

Неотъемлемой частью дымохода является шибер, вьюшка, заслонка – в разных регионах России это устройство дымохода печи называется по-разному. В последнее время кроме традиционной заслонки появился новый вид этого устройства. В отрезке трубы располагается круг, размером чуть меньше диаметра трубы.

Шибер поворотный круглый

На внешней стороне шибера есть рычаг, которым меняется положение крышки, открывающей или закрывающей выход дыма. Если пренебречь этим участком дымохода, топить придётся чаще.

Раннее закрытие его грозит отравлением угарным газом. Благодаря вьюшке или шиберу можно регулировать тягу, которая меняется в зависимости от погодных условий.Верхнюю часть дымохода печи-камина нужно защитить от попадания в трубу атмосферных осадков. Для этого используются специальные металлические зонтики.

Некоторые производители предлагают комплекты всего необходимого для создания дымохода.

Правда, такие предложения чаще подходят для отвода дыма от печей одноэтажных домов. Правильно выбранный диаметр и полное соответствие технических характеристик металла позволяют надставить трубу аналогичными отрезками труб.

Приобретение необходимых элементов дымохода печи-камина по отдельности позволяет выбрать необходимые части разного размера, что позволит не резать трубу. Ввиду её стоимости такой вариант подбора имеет смысл.

Строительство каминов с водяным контуром

Все работы можно разделить на два этапа:

  • Возведение корпуса источника тепла, то есть самого камина;
  • Монтаж теплообменника.

Строительство корпуса камина

Возведение корпуса камина следует начать с поиска парадной схемы кладки. При выборе материалов отдайте предпочтение тем, которые позволяют возвести камин с водяной рубашкой. Для обеспечения герметичности применяются обычно стальные листы.

Возведение камина начинается с монтажа фундамента. Для его заливки потребуется:

  • Доски для монтажа опалубки;
  • Рубероид;
  • Щебень;
  • Песок;
  • Цемент.

Размер основания должен быть несколько больше габаритов будущего камина. Для обеспечения гидроизоляции готового фундамента на него укладывается рубероид. После этого можно приступать к кладке. Для строительства корпуса применяется огнеупорный кирпич, топка собирается из жаростойкого шамотного сорта. Специальная глиняная смесь используется в роли раствора. Изготавливать ее самостоятельно не рекомендуется. Специалисты используют готовые дозированные составы.

Собирать кладку следует из горизонтальных основных рядов

На этом этапе важно следить за точным позиционированием в горизонтальной плоскости. После этого собирается зольник, далее мастера выкладывают топку камина. Финальная часть укладки значительно отличается от строительства классического камина

На этом этапе требуется укладка теплообменника.

Финальная часть укладки значительно отличается от строительства классического камина. На этом этапе требуется укладка теплообменника.

Организация теплообменника

Простейший тип теплообменника – небольшой бак с двумя фланцами для подключения труб. Через первую трубу поступает холодная вода, через вторую отводится подогретая. В связи с вредным воздействием открытого пламени, перепада температур, негативного воздействия продуктов горения прослужит недолго. В качестве материала для теплообменника должна использоваться листовая сталь толщиной не менее 4 мм.

Точные размеры резервуара определяются конструкцией камина. Для повышения эффективности рекомендуется использовать теплообменники в виде змеевика. Такие конструкции состоят из секций и регистров, собраны в виде лабиринта.

После изготовления теплообменника он встраивается в тело камина. После этого формируются специальные подставки, на которые резервуар будет опираться. Монтаж производится таким образом, чтобы сгоны теплообменника были вне камина. Это позволяет обеспечить возможность ремонта в случае поломки.

После монтажа теплообменника завершается сборка топливной камеры камина. Она перекрывается кладкой с обязательной организацией дымового отверстия. В заключении возводятся дымоход.

После того как кладка полностью высохнет, на это потребуется не менее 10 дней, система впервые может быть наполнена водой. При первичном запуске необходимо проверить на отсутствие течей. В открытой системе течи приводят к снижению объема воды, в закрытой же они станут причиной отсутствия циркуляции.

Если камин будет использоваться в качестве резервного источника тепла, должна быть предусмотрена система включения и отключения контуров от него. Использование перепускного клапана позволяют прекратить подачу воды.
