Устройство и монтаж коаксиального дымохода для газового котла

Установка коаксиальной трубы газового котла

Подготовку к установке коаксиального дымохода следует начать с ознакомления с нормами и правилами:

  • дымоотвод должен устанавливаться только вертикально и возвышаться над кровлей на расстоянии не менее 1,5 м;
  • вывод дыма единой трубой с подключением к ней отводов от каждого котла. Каналы не должны проходить через жилые помещения;
  • дымоход цокольных помещений выводится на высоте не менее 2м от земли;
  • расположение дымоотвода возле окон, дверей или балконов не желательно, хотя допустимо расстояние в 1 м от трубы до окна над ней. Жалоб жильцов не избежать.
  • вертикальный коаксиальный дымоход в одноэтажном строении должен возвышаться на 0,5 м над коньком кровли;
  • выходное отверстие должно быть на 1,5 м выше топки котла;
  • отводящий канал не должен быть диаметрально меньше выходного патрубка котла;
  • расстояние от дымоотвода до окон, дверей, вентиляционных отверстий должно составлять 0,5 м, если он сбоку или над ними. Если под ними, то 1 и более метров;
  • высота горизонтального выхода дымохода над землей 2 м;
  • расстояние от оголовка дымоотводчика с дефлектором до глухой стены соседнего здания 2 м, до стены с окнами, дверями 5 м. Без дефлектора 8 м;
  • защитить дымоход от ветра, постоянно дующего против дымового потока поможет заслон (диафрагма) из тонколистового металла, расположенный на расстоянии 0,4 м от оголовка;
  • расстояние до газового трубопровода не менее 0,2 м.

Длина дымовой трубы должна соответствовать установленным нормам

Коаксиальные дымоходы для газовых котлов подходят для самостоятельного монтажа. При четком соблюдении инструкции и мер безопасности собрать систему не составит труда. Первым делом следует определить место установки теплооборудования так, чтобы местоположение трубы не противоречило нормативным ограничениям. Затем на этапе расчета количества материала учитываются следующие нюансы монтажа:

  • высота дымоотвода от патрубка напольного газового котла до стенного отверстия не менее одного метра, от настенного – полметра;
  • система не должна включать более двух поворотных деталей;
  • длина горизонтального участка не должна превышать один метр, вертикального пять метров. При принудительной тяге вертикальный участок трубы можно не монтировать, если она выводится в стену;
  • горизонтально лежащей трубе придают уклон в 3 град. в сторону котла (конденсационный) или от котла (обычный) предотвращая накопление конденсата;
  • вся длина системы дымоотведения не должна превышать трех (пяти) метров;
  • стенное отверстие для вывода дымохода делают с зазором 10 мм. Отверстие сквозь легковоспламеняемые материалы должно иметь зазор 50 мм;
  • стык частей дымохода должен находиться вне толщи стен и перекрытий;

После того как определено место и установлен тепловой агрегат следует разметить и просверлить отверстие на той же стене, к которой он примыкает. Затем присоединяется коаксиальная труба к газовому котлу (выходному патрубку) с помощью хомута с болтовой стяжкой. Все элементы системы дымоотведения соединяются между собой хомутами по плану конструкции, фиксируются на стене вертикально специальными кронштейнами. Горизонтальный участок устанавливается в отверстие. Зазор между стенным отверстием и трубой заполняется негорючим теплоизолятором, с улицы изолируется строительной пеной. Чтобы все выглядело эстетично, отверстия закрываются декоративными накладками. Горизонтальная и вертикальная части соединяются специальными поворотными деталями (угол, колено). Стыки элементов дополняются жаропрочными резиновыми уплотнителями. Оголовок вертикального дымоотвода следует защитить от попадания внутрь осадков.

В случае если коаксиальный дымоход для газового котла проходит сквозь горючий материал (деревянные стены, перекрытия) в местах касания используют защитные кожухи, отрезки асбестоцементной трубы в сочетании с теплоизолятором. Уличный отрезок трубы рекомендуется увеличить до 0,6 м во избежание контакта деревянных стен с горячим дымом. Хотя дымоходы для газовых котлов коаксиальные не пожароопасны, их поверхность не достигает температуры возгорания, все же следует прибегнуть к данным мерам защиты от пожаров.

В месте прохождения дымохода сквозь стену должна быть установлена жаропрочная пластина

Монтаж всегда проводится по инструкции производителя с соблюдением норм и правил. После завершения монтажных работ система проверяется на герметичность стыков, силу тяги.

Преимущества и недостатки

Основным достоинством коаксиальных изделий считается универсальность. Они могут работать с любыми видами отопительных котлов как настенного, так и напольного типа. Кроме этого, к достоинствам относятся:

  1. Повышение производительности котлов за счет подогрева воздуха отводимыми продуктами горения.
  2. Высокий уровень пожарной безопасности. Охлаждаемая проходящим воздухом поверхность не нагревается до температуры воспламенения прилегающего материала. Поэтому для прохождения сквозь деревянные стены и перекрытия не требуется монтаж сложных проходных узлов.
  3. Гладкая внутренняя поверхность, которая не позволяет скапливаться несгоревшим частичкам, поэтому возгорание в полости трубы невозможно.
  4. Отсутствие необходимости в отдельном помещении для установки котла. Компактность коаксиальных изделий позволяет расположить оборудование на кухне, в прихожей, кладовке, подвале.
  5. Легкость монтажа, обеспечивающаяся большим выбором размеров труб и соединительных элементов.

Недостатки тоже имеются:

  1. Образование большого количества конденсата. Это происходит из-за того, что температура отводимых газов в коаксиальной конструкции меньше точки росы. Если температура ниже -15 ⁰C, то происходит обледенение. Поэтому необходимо предусматривать установку защиты от обмерзания.
  2. Надежность работы оборудования с принудительной тягой зависит от частоты отключения электроэнергии и скачков напряжения.
  3. Высокая цена.

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

  • при установке на плоской крыше расстояние не должно быть меньше 500 мм;
  • в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
  • если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

  • направление с поворотом в 90 или 45 градусов;
  • вертикальное направление;
  • горизонтальное направление;
  • направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

  • расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
  • расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
  • разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
  • расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

  • возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
  • расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
  • высота идеального дымохода имеет высоту не меньше 5 метров.

Принцип действия устройства

Внутренние поверхности труб в коаксиальном канале не соприкасаются друг с другом, благодаря укрепляющим перегородкам, расположенным по всей длине. Такие устройства работают в системе газовых агрегатов, радиаторов и конвекторов, которые используют для горения кислород с улицы, а не из подсобного помещения. Способ совместного выведения и вентилирования не может применяться для агрегатов, работающих на твердых видах топлива.

Особенности функционирования коаксиального дымопровода:

  • по внешней оболочке с улицы подается свежий воздух для поддержки горения;
  • внутренний проход служит для вывода дыма за пределы помещения.

Магистраль из коаксиальных труб составляется из отдельных типовых модулей, в результате дымоотвод может быть различной длины или высоты. С помощью прямых участков труб, переходников, углов, тройников выполняется трубопровод различной конфигурации, который учитывает архитектурные особенности строения.

Монтаж оборудования

Как мы уже отметили выше, монтаж и установка коаксиальных труб для газового котла отличается от того, что мы привыкли видеть. Особенная конструкция коаксиальных отводов добавляет требований, которые серьезно осложняют монтаж.

Теперь нужно думать не только о том, как проложить трубу по простейшей схеме. А это не так легко, особенно если вывод предполагается организовывать из квартиры в многоквартирном доме.

Нужно еще и соблюсти все требования, игнорирование которых чревато серьезными осложнениями в будущем.

Основные требования

Перед тем как рассмотреть весь монтаж от начала и до конца, обратимся к этим самым требованиям. Они очень важны и не без причины.

Базовые требования, по которым проводится монтаж коаксиальных труб размерами 100/60 мм:

  • монтаж трубы выполняют так, чтобы она подвешивала с уклоном примерно в 3 градуса;
  • Вывод коаксиального дымохода нельзя устанавливать ближе, чем на расстоянии 1.5 метра от земли и 0.6 метра от окна;
  • Монтаж всех составляющих (а коаксиальный дымоход полностью разборный) выполняется только с применением . Никакой самодеятельности, иначе быть беде;
  • Если трубу надо удлинить или дополнительно растянуть – пользуемся герметиками и мастиками для коаксиальных выводов. Покупать их лучше у производителей, они часто обеспечивают своих покупателей не только непосредственной продукцией, но также и всеми материалами, необходимыми для ее обслуживания.

Все эти требования надо соблюдать неукоснительно. В особенности это касается пунктов, что отвечают за непосредственное расположение труб.

Процесс установки

Рассмотрим установку трубы на примере монтажа под котел Бакси. На самом деле выбрать можно любой котел, они практически всегда имеют идентичную конструкцию.

В качестве рабочего коаксиального дымохода возьмем самый распространенный в наших краях вариант трубу 100/60 мм. Где 100 мм – диаметр внешней трубы для образования тяги, а 60 мм – это диаметр внутренней трубы осуществляющий непосредственный отвод продуктов горения.

Этапы работы:

  1. Готовим все оборудование.
  2. Планируем путь прокладывания труб.
  3. Сверлим отверстия в мешающих нам конструкциях. Диаметр подбираем по внешней трубе дымохода, добавляя к ней еще 10 мм для крепежей. Если труба у нас имеет диаметр 100 мм, тогда отверстие надо сверлить диаметром 110-115мм.
  4. Подключаем основу к выводу от котла. Чаще всего этот вывод находится на верхней его панели.
  5. Устанавливаем первую часть трубы, закрепляем ее и фитингами.
  6. Продолжаем прокладывать коаксиальный дымоход с соблюдением всех требований.
  7. Герметизируем стыки труб.
  8. Тестируем работу системы.

Как видите, ничего сложного в этом процессе нет.

Монтаж коаксиального дымохода (видео)

Старайтесь скреплять все части труб как можно качественнее. Чем качественнее будут стыки, тем меньше проблем появится в будущем.

При необходимости добавляйте фитинги к конструкции, но только там, где они действительно нужны. На каждые три метра трубы разрешается установить максимум 3 фитинга или два колена. Но это отметка граничной черты. Желательно уменьшить их количество до минимальных показателей.

Следите за тем, чтобы оси наружной и внутренней трубы были параллельны друг другу и никогда не смещались. Смещение, конечно, может произойти, но только со временем. В процессе же монтажа все должно быть идеально.

Приближаются холода. Все больше людей старается выполнить систему отопления в своих домах. Самый лучший вариант в такой ситуации – это отопительный котел. Если же установить электрическое устройство, то проблем никаких не предвидится. Агрегат будет преобразовывать электрическую энергию в тепловую. Но если же принято решение установить газовый котел, то нужно позаботиться о том, чтобы от него правильно была смонтирована система отведения продуктов сгорания.

Также нужно позаботиться о том, чтобы к котлу подавался нужный объем кислорода. Как правило, в таком случае устанавливается коаксиальная труба. Она сможет обеспечить работоспособность газового котла с камерой сгорания закрытого типа. Обычно коаксиальная труба сразу же продается вместе с котлом.

Котлы с закрытой камерой сгорания можно устанавливать в любом помещении. Оборудование не требует специальных вытяжек, через которые будут выходить продукты сгорания. Единственное условие – наличие коаксиальной трубы.

Способ подключения двухканального дымохода к котлу отопления

Первым делом нужно взяться за нанесение разметки. Для настенной модели разрешено делать вывод сразу после установки адаптера с прямым углом. Если у вас стоит напольный котел, то тогда придется приподнять дымоотводной канал на 90-100 см вверх, а уже потом обустраивать отверстие в стене.
После детальной разметки, корончатым сверлом и дрелью просверливается отверстие необходимого диаметра под углом в 3 градуса по отношению к стене

Следует взять во внимание тот факт, что кроме трубы в отверстие будет установлена изолирующая кольцевая прокладка.
Далее подключается переходной адаптер, для надежности места стыковки используется специальный обжимной хомут из прочной стали, затягивается он с помощью отвертки.
В стену устанавливается асбестовая труба и мягкая герметизирующая манжета. Прямая часть выводится во двор, в котельной труба стыкуется с поворотным коленом, после этого опять применяется хомут.
Отверстие в стене основательно изолируется термостойкими прокладками

В непосредственных участках контакта со стеной наносится герметик, способный выдерживать нагрев до 300 градусов по Цельсию, а сама насадка фиксируется на саморезы (желательно брать покрытые цинком). По своему усмотрению можете поставить дефлектор и защиту от сильных порывов ветра.

Какого типа коаксиальный дымоход у Вас?

Вертикальный
0%

Горизонтальный
50%

У меня не коаксиальный
50%

Проголосовало: 2

Если вы ставите вертикальный коаксиальный дымоход, то нужно первым делом пропилить потолок. Для этой задачи лучше всего подходит болгарка с диском по дереву. Затем обустраивается так называемая “проходная шахта”, простыми словами создается термоустойчивый короб, который защитит перекрытие от сильного нагрева.

Для этого из досок собирается коробка, в которую укладываются асбестовые плиты с 2-мя слоями базальтовой ваты. Некоторые мастера выполняют короб с сеткой, а вместо асбеста они применяют керамзит, который тоже неплохо изолирует перекрытие от нагрева.

Схема установки коаксиального дымохода

В этом разделе мы разберем два самых популярных варианта установки. Итак, первый вариант – это установка вертикального коаксиального дымохода в деревянном доме, согласно

СНиПов, следует учитывать такие особенности схемы:

  1. Оголовок следует располагать минимум в двух метрах от грунта.
  2. Нормы, правила установки коаксиального дымохода подразумевают необходимость проделки отверстия под трубу, на 1-2 см больше от сечения. В деревянных стенах перекрытиях, не менее 5 см.
  3. Расстояние от дверей, оконных проемов, вентиляционных заборов, не менее 50 см.
  4. От окон располагающихся непосредственно над трубой, более 1 метра.
  5. От соседних домов, минимум 2 метра.
  6. Непосредственно у выхода из здания, не должно быть деревьев, стен, столбов и тому подобное.
  7. При обустройстве подобных котлов, не разрешается совмещать их для двух разных систем отопления, то есть естественная тяга и принудительная, в таком случае запрещается к объединению.

Позволяется провести канал даже через смежную комнату, но нужно учитывать, что горизонтальная длина коаксиального дымохода в таком случае, не должна превышать 3 метра (при естественной тяге). Не более 5 метров при принудительной тяге.

Схема горизонтальных каналов

Устанавливают коаксиальный дымоход для настенного газового котла и в «лежачем» положении. Есть некоторые особенности конструкции коаксиального дымохода:

  1. Возможность размещения не более 3 метров горизонтального участка.
  2. Количество колен не должно превышать двух.
  3. Расстояние от окна не менее 600 мм.
  4. Расстояние от патрубка до выходного канала, не более 1 метра.

Схема установки горизонтального дымохода

Кроме того, помните важные аспекты, нельзя пользоваться герметиком для стыковки и герметизации. Для этого используйте только специальные резиновые прокладки

Также обращайте внимание на то, что запрещается использовать самодельные адаптеры для подключения к котлу. Элементы коаксиального дымохода должны соответствовать нормам производителей

Варианты монтажа коаксиальных дымоходов

Системы для удаления дыма коаксиального типа для котла достаточно безопасны в применении при условии правильного монтажа. Длина горизонтальных элементов дымохода должна быть больше 1 метра, а сама труба свыше 5 метров. Высота самого устройства на выходе устанавливается ниже конька кровли. Размер труб рассчитывается так, чтобы в стенном проеме не было стыков.

Установка дымоотводов выполняется двумя способами – наружным и внутренним. Каждый вариант имеет свои особенности монтажа.

Установка наружного устройства

Такой способ используется для готовых зданий с еще не проведенным отоплением. Изначально делаются разметка расположения дымоотвода на стене помещения. Сам монтаж устройства достаточно простой:

  • делается отверстие в стене для вывода патрубка,
  • участки с невысокой теплоустойчивостью изолируют базальтовым утеплителем,
  • в подготовленный проем вводится труба,
  • с помощью одноконтурного отвода дымоходной трубы 90 градусов и двухконтурного тройника производится подключение устройства к отопительному агрегату,
  • колено используется в качестве соединительного элемента, а тройник со съемным скатом для вертикальной фиксации конструкции,
  • подсоединенная система крепится к стене кронштейнами.

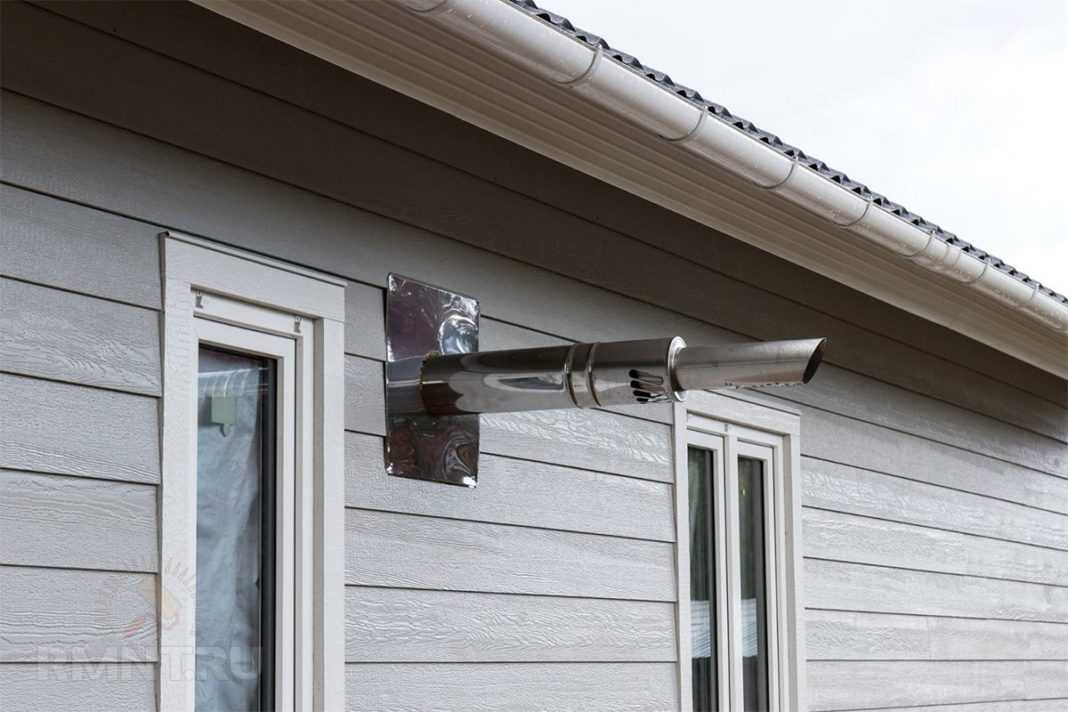

Наружная установка коаксиального дымохода для котла

После этого выполняется сборка всей конструкции. Все детали скрепляются хомутами. Участок проема для вывода дымохода заделывается, а труба защищается специальным кожухом. Стыки проема закрываются фартуком.

Монтаж внутреннего дымоотвода

Перед установкой отводящей продуты сгорания топлива системы, проверяется совместимость диаметров выходного патрубка отопительного агрегата и дымоотвода. Размер трубки на выходке котла должен быть не больше чем объем выводящей газы трубы.

Монтаж проводится с такой последовательностью:

  1. К специальному патрубку для дымоотвода на котле крепится соединительное колено и тройник. Для двухконтурных агрегатов еще устанавливается переходной узел. Все стыки фиксируются с помощью хомутов.
  2. В стене проделывается  проем для вывода дымоходной трубы наружу.
  3. Если дымоходный патрубок находится на котле сбоку, то после установки переходных элементов собирается горизонтальная дымоотводная конструкция. При этом отверстие для вывода на улицу трубы располагают от креплений к отопительному прибору на расстоянии 1,5 метра.
  4. Чтобы конденсат произвольно стекал вниз по каналу в специальный сборник, наружную трубу закрепляют под небольшим уклоном.
  5. Верхнее расположение на котле выходного патрубка намного облегчает установку дымоотводной конструкции. Вертикальная сборка осуществляется при помощи специальных кронштейнов. На выходе из крыши дымохода оставляется воздушная прослойка и укладывается материал с негорючими свойствами. Стыки покрываются фартуком.

После сборки конструкции тщательно проверяется плотность всех стыков.

В чем преимущества коаксиальных дымоходов?

Вот чем они так хороши:

  • Высокий КПД, благодаря хорошо нагретому поступающему воздуху.
  • Компактность – ведь вместо двух массивных труб по объему получается одна.
  • Отсутствие необходимости дополнительной вентиляции.
  • Высокая экологичность.
  • Безопасный для человека воздух в котельной – ведь котел в этом случае берет уже «свой», специально поставляемый кислород.
  •  Снижение стоимости отводящих систем.
  • Решение проблемы с конденсатом в дымоходе.
  • Значительное снижение топливных расходов для бани.

Еще одно преимущество такого дымохода: поступающий холодный воздух хорошо хранит стены от чрезмерного перегрева.

А вот что может не порадовать, так это риск обмерзания трубы малого диаметра. Это происходит из-за того, что температура топочных газов при выходе из дымохода оказывается уже низкой – ведь она греет попутно внутреннюю трубу. А потому образование конденсата для коаксиальных дымоходов – норма. Вот только при уличной температуре -15 градусов, что для России абсолютно нормально, труба может обмерзнуть со всеми неприятными последствиями.

Существует даже мнение, что коаксиальные дымоходы вообще не подходят для суровых зим России – они изначально были разработаны для широт более южных стран. Потому и обмерзают. А вот некоторые эксперты полагают, что такое обмерзание – всего лишь результат неправильного проектирования дымохода, и не более. Но итог один: турбонадув, оцинкованная камера и горелки из-за промерзания и обледенения быстро выходят из строя, и ремонтировать их дорого.

Но как видно из практики, обмерзают обычно те модели, у которых в погоне за высоким КПД температура дымовых газов практически доходит до точки росы – для этого диаметр дымохода уменьшают до минимума. Для южных континентов это ничего не меняет, а вот в русскую зиму с ее далеко не самой меньшей температурой -15˚С дымоход обмерзает практически до остановки самого котла. И сами производители отвечают на этот вопрос так: «Мы не тестировали систему при таких температурах». То есть чем уже труба коаксиального дымохода, тем менее она приспособлена к зиме. Просто возьмите себе это на заметку.

Как правильно установить коаксиальный дымоход газового котла

Каждый производитель коаксиального дымохода для газового котла снабжает комплект инструкцией по эксплуатации для потребителя. Ошибки, совершаемые при монтаже, могут привести к поломке оборудования. Монтажные работы производят в последовательности:

  1. Устанавливают котел, вымеряют центр дымохода, просверливают отверстие в стене, при необходимости заполняют пространство базальтовой плитой или огнестойкой монтажной пеной.
  2. Собирают коаксиальную систему.
  3. Наружу выводят трубу и проверяют угол наклона.

После завершения процесса монтажа обязательно проверяют герметичность стыков

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
