Колодцевая кладка стен из кирпича: с утеплителем, керамзитом

Технология утепления стен керамзитом

На практике применяется несколько методов утепления:

• облегченная кладка колодцем;
• кладка колодцем с диафрагмами жесткости;
• кладка с закладными деталями.

Рассмотрим подробно, как утеплить стену керамзитом при разных методах кладки колодца.

При утеплении стены любым сыпучим теплоизоляционным материалом для утеплителя необходимо создать жесткий, при этом герметичный, каркас. Добиться этого можно только возведением второй стены, которая одновременно будет выполнять функции фасада. При этом необходимо учитывать, что распирающая нагрузка на стены такая, что без связки несущей стены с внешней, последняя может рухнуть. Поэтому в деревянных домах и банях стены таким способом не утепляют — не выдерживают нагрузок.

Попутно отметим, что и у каркасных домов керамзит не используется для утепления стен и не потому, что стойки не выдержат, как утверждают некоторые теоретики, а потому, что толщина стены должна быть в этом случае не менее 70 см. Здесь сразу возникает несколько проблем и главная из них — стоимость засыпки. Проще в этом случае, и дешевле возвести кирпичную стену.

Приступая к утеплению стен, необходимо усвоить одно простое правило: засыпка керамзита в колодец должна производиться не с потолка в уже готовый каркас, а по мере возведения стен, слоями. Каждый насыпанный слой уплотняется вручную, а затем проливается цементным молочком. А сейчас рассмотрим нюансы утепления при различной кладке стены.

Устройство вентиляционного зазора не проводится.

Утепление стен при облегченной кладке колодцем

Облегченная кладка колодцем начинается с подготовки основания под стену. Для этого фундамент застилается гидроизоляционным материалом, на который выкладывается сплошная кладка в 2 ряда шириной в 1,5 кирпича плюс 15-30 см для колодца. После этого ведется возведение стены в две ленты кладки.

Через каждые 1-2 ряда кладку перевязывают перемычками из кирпича на всю толщу стены. Расстояние между анкерами из тычков кирпича — 40-60 см. В образованные колодцы засыпается керамзит, трамбуется, а затем проливается цементным молочком, что предотвратит оседание утеплителя.

Засыпать утеплитель нужно после кладки 5 рядов кирпича.

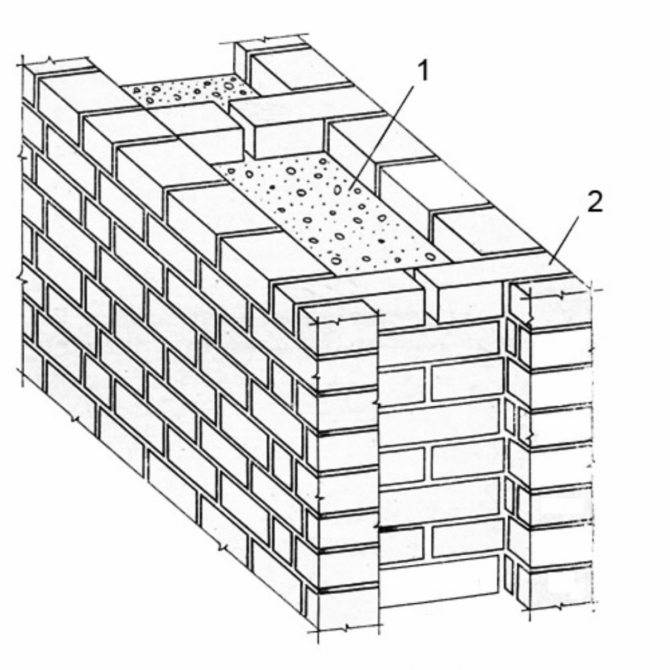

Облегченная кладка колодцем.

Кладка колодцем с диафрагмами жесткости

Метод кладки кирпичной стены с диафрагмами считается оптимальным при возведении частного дома. Его суть в том, что чередуются кладка колодцем со сплошной кладкой. Технология следующая:

• на фундамент укладывается гидроизоляционный материал (рубероид);
• по рубероиду сплошной кладкой выкладываются 2 ряда кирпича. Ширина стены равна 1,5 кирпича, плюс ширина колодца (15-30 см);
• по подготовленному основанию выкладываются две ленты из кирпича: несущая стена в 1, внешняя в ½ кирпича;
• таким образом нужно построить стену высотой в 5 кирпичей;
• в образованную стенами полость засыпается керамзит;
• утеплитель трамбуется;
• выступающие над возведенными стенами излишки гранул убираются доской или правилом;

Схема кладки с диафрагмами.

• гранулы проливаются цементным молочком, что позволяет скрепить керамзит в жесткую конструкцию;
• поверх утеплителя по всей длине стены ведется сплошная кладка из 3 рядов кирпича, после чего снова выкладывается колодец из 5 рядов.

Углы должны быть сплошными, чтобы придать жесткость всему зданию.

Кладка с закладными деталями

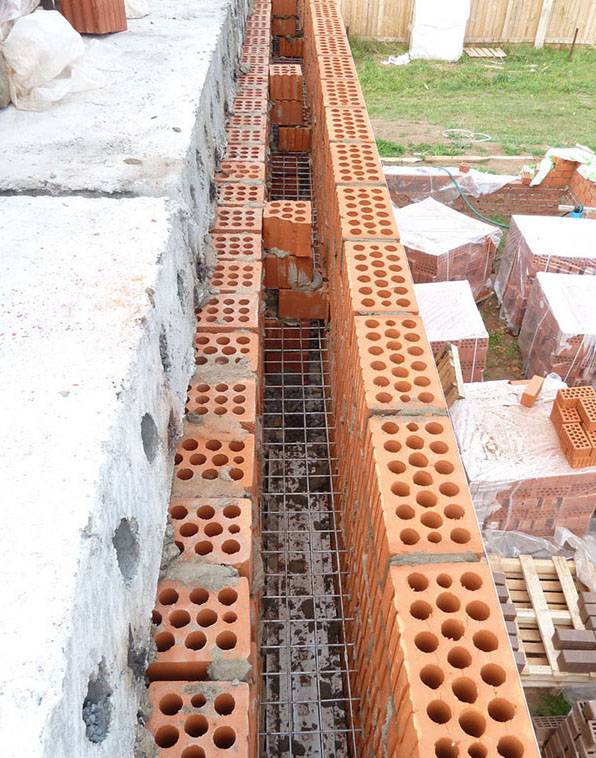

Способ кладки с закладными деталями полностью аналогичен кладке с диафрагмами. Только здесь вместо 3 рядов сплошной кладки, на каждые 5 рядов кирпича с шагом в 40-60 см укладываются металлические (стеклопластиковые) анкера или металлическая армировочная сетка.

Керамзит засыпается перед монтажом анкерных закладок, трамбуется, проливается цементным молочком.

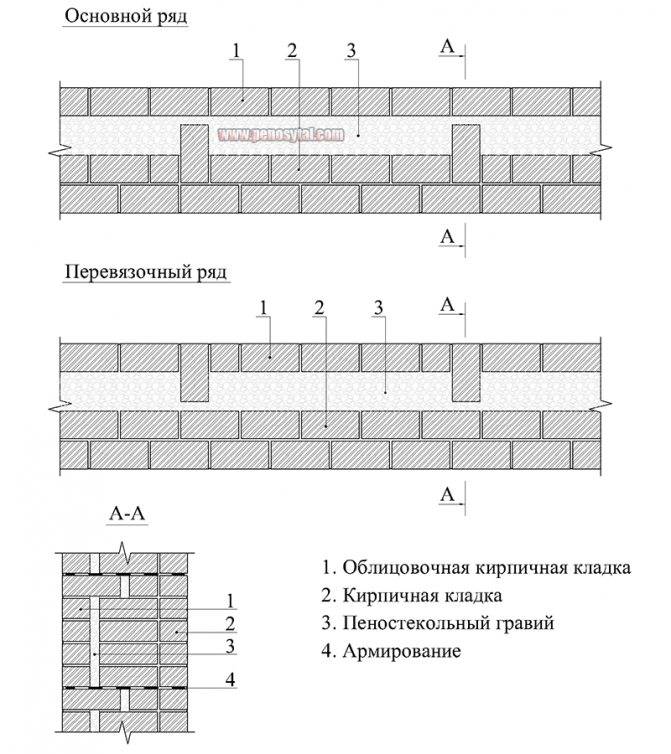

Схема кладки с закладными анкерами.

Наружное утепление

Утепление кирпичных стен снаружи получило распространение в последнее время. Никакие нормативные документы, включая  СНиП 23-02-2003 и ТСН 23-349-2003 не запрещают теплоизоляцию конструкций как снаружи, так и изнутри, в колодцевой кладке.

Утепляем  снаружи

Плюсами наружного утепления являются:

• хорошая теплоизоляция;
• вывод точки росы наружу здания;
• сохранение объема утепляемого помещения;
• возможность проведения работ без нарушения привычного ритма жизни внутри.

Минусы тоже есть:

• более высокая цена  материалов и работ;
• изменение внешнего вида фасада;
• возможность проведения работ исключительно в теплое время года.

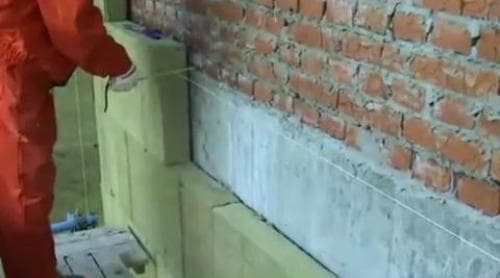

При наружном размещении теплоизолирующего слоя порядок работ с минеральной ватой следующий:

1. возводят кирпичную стену;
2. наносят на нее клеевой состав;
3. анкерами крепят плиты утеплителя;
4. наносят армирующий состав;
5. закрепляют армирующую сетку;
6. наносят слой штукатурки;
7. заканчивают утепление окраской и облицовкой.

Работы с пенополистиролом, этапы:

1. приклеивают пенополистирол специальным составом;
2. дополнительно крепят его анкерами;
3. все углы закрывают металлическим уголком;
4. все стыки затирают и заклеивают монтажной лентой;
5. затирают фасад слоем штукатурки.

Работы с пенополистиролом

Вентилируемые фасады

Данный тип наружного утепления применяют как на  уже построенных зданиях, так и на вновь строящихся. Монтаж вентилируемого фасада можно проводить и зимой.

Порядок работ такой:

1. на фасад устанавливают слой пароизоляции;
2. сверху монтируют обрешетку из деревянных брусков или металлических профилей;
3. в обрешетку устанавливают слой теплоизолятора;
4. поверх утеплителя укладывают слой ветрозащиты;
5. закрепляют облицовку, в виде вагонки, сайдинга, фасадных панелей.

Вентилируемые фасады

Правильное утепление пластиковых окон

Правильное утепление лоджии

Плюсы и минусы колодезной кладки

Как и любая строительная конструкция, колодезная кирпичная кладка имеет свои плюсы и минусы. Поэтому при выборе способа монтажа строения из кирпича следует тщательно все взвесить и подобрать для конкретного случая свой строительный прием.

К положительным моментам колодезной кладки относят:

1. Снижение нагрузки на основание жилья, т.е. при возведении подобной кладки значительно снижается общая масса здания.
2. Ощутимое сокращение общей цены постройки и экономия стройматериала (в т.ч. кирпича).
3. Увеличение скорости монтажа кирпичной конструкции.
4. Возможность монтажа строения с приемлемым размером основных стен при полном их соответствии СНиП, то есть имеется возможность соорудить кирпичные стены меньшей толщины с сохранением показателей теплопроводимости либо даже их уменьшения. Допустимые параметры теплопотерь обеспечиваются при толщине стен не более 65 см.
5. Возможность не производить утепление перегородок.

К отрицательным сторонам колодезной кладки относят:

1. Неоднородность структуры, вследствие которой уменьшается ее капитальность, то есть прочность здания.
2. Вероятность повышения инфильтрации воздушных масс через воздушные полости. Иначе говоря, крайне уязвленный монтаж в плане образования конденсата на стенах строения, особенно в холодное время года.
3. Неустойчивость к перепадам температур, которая может привести к стремительному разламыванию утеплителя.
4. Усложненность при диагностировании состояния утеплителя в процессе эксплуатации.

Устранить или уменьшить недостатки подобной кладки можно путем соблюдения следующих правил:

1. Грамотно высчитать и устроить как горизонтальные, так и вертикальные диафрагмы.
2. Обустроить пароизоляционный слой внутри «колодца», т.к. уложенный в нем утеплитель может впитывать конденсат, а также оставить фильтровентиляционный промежуток не менее чем 10 мм либо применить утеплитель, которому не будет страшен конденсат.
3. В качестве утеплителя использовать материал с высокой степенью термостойкости.

схема колодцезной кладки

Технология утепления стен керамзитом

Кроме трех основных способов, существуют другие, которые используются для стен из других стройматериалов либо же в тех случаях, когда здание уже возведено, но требуется наружное утепление.

Тип поверхности	Вариант утепления
Газобетон	При уже возведено здании необходимо соорудить дополнительную стену из фасадного материала, а образованный промежуток засыпать утеплителем. Как и при любом другом варианте обязательными являются утрамбовка и пропитка. Также следует оставлять вентиляционные зазоры для защиты от сырости.
Каркасные стены	Здесь керамзит является неидеальным вариантом, поскольку он способен слеживаться и оставлять части поверхности без теплоизоляции. Этого возможно избежать путем тщательной утрамбовки, но делать это нужно аккуратно, во избежание повреждения каркаса.
Дерево	Данный теплоизолятор редко применяют для утепления деревянных домов, поскольку стена не может вынести такую нагрузку. Чтобы решить данную проблему, требуется сооружать дополнительный фундамент. С экономической точки зрения это невыгодно.

Кроме стен, ввиду экономичности материала, многие предпочитают осуществлять утепление полов и чердаков именно керамзитом.

Инструменты и материалы, которые необходимы

В качестве инструмента, чтобы утеплить ограждения, потребуется тот же набор строительного инструмента, который необходим для возведения стен из выбранного вами материала (кельма, мастерок, трамбовка, расшивка, порядовка, отвес). Также понадобятся лопаты и емкости для керамзита. Для создания раствора пригодится бетономешалка или любой другой подходящий инструмент, который выполняет те же функции. Из материала понадобится цемент, керамзит, материал для возведения основной (кирпич, пенобетон, газобетон и т. д.) и лицевой стены. Кроме того, понадобится измерительный инструмент – рулетка, строительный уровень, угольник и т.д.

Разновидности и качество керамзита: какой выбрать

Гранулы из вспененной легкоплавкой глины получают методом обжига готового сырья. Раствор помещают в печи с высокими температурами, где при +13000 происходит вспенивание глины, в результате процесса нагрева-остывания формируются шарики керамзита. Они могут быть разного размера, в зависимости от этого их сортируют на фракции:

• «Песок» – размер зерен до 10 мм;
• «Щебень» – 10…20 мм;
• «Гравий» – гранулы крупной остроугольной формы до 40 мм.

Качественный материал получается только при верном соблюдении технологии от подготовки раствора до его обжига. При малейших отклонениях гранулы либо не образуют достаточного количества пустот для обеспечения термоизоляции, либо их формы и размеры, структура отклоняются от нормы, что так же недопустимо.

Для утепления стен следует отдать предпочтение фракции керамзита 10…40 мм, т.е. щебень или гравий. С ними удобнее работать, они дают меньшую усадку, чем песок. Такой же выбирают для организации сухой стяжки пола.

При покупке партии сыпучего материала для утепления стен следует запросить копию протокола испытаний образцов данной партии или сертификат качества продукции, чтобы быть уверенным в приобретаемом товаре и не нарваться на неожиданные неприятности в связи с низким качеством или браком.

Выбор конструкции стены

После размышлений и предварительных оценочных расчетов, выбрал колодцевую кладку из силикатного кирпича с установкой утеплителя внутри стен. Почему?

1. Расход кирпича небольшой, а соответственно и вес стены невелик, т. е. можно сэкономить как на самой конструкции, так и на фундаменте.
2. Конструкция стены с утеплителем, размещенным внутри стены, получается негорючей.
3

Важно, по крайней мере, для меня: при колодцевой кладке наружная поверхность стены имеет достаточно высокую несущую способность. Поэтому, в случае некорректных расчетов или других непредвиденных проблем, у меня оставалась бы возможность (как резервный вариант) выполнить дополнительно утепление стены с внешней стороны строения

Теплоизоляционный кирпич: понятие и особенности

Многим из нас приходилось сталкиваться с ситуацией, когда в зимнее время года создается впечатление, что дом будто пронизывает холодными порывами ветра. В такой ситуации отопительные системы просто не в состоянии справиться с обогревом жилья. А в летний период нам приходится сталкиваться с тем, что в наших домах и квартирах днем продолжает оставаться очень душно, невзирая на то, что окна просто распахнуты. Это объясняет наличие повышенного внимания к материалу, из которого был построен дом. В настоящее время оптимальным материалом, который применяется при строительстве дома, принято считать теплоизоляционный кирпич. Теплоизоляционный кирпич отличатся низкой степенью теплопроводности. Это его свойство гарантирует защиту дома в зимнее время от холода, продолжая сохранять в помещении такое драгоценное тепло. Кроме того, в летнее время это его свойство помогает избежать перегрева помещений и предоставляет возможность все лето наслаждаться прохладой в помещении.

Виды теплоизоляционного кирпича Можно говорить о существовании нескольких видов теплоизоляционных кирпичей, которые будут рассмотрены нами ниже: 1. Теплоэффективный (пустотелый) кирпич По причине того, что в кирпиче имеются пустоты, стена из теплоэффективного кирпича может быть почти в два раза тоньше (в сравнении с кирпичом полнотелым), гарантированно сохраняя при этом отличные теплоизоляционные характеристики. Выбирая теплоэффективный кирпич, необходимо не забывать о том, что количество пустот должно составлять не более 50% от общего объема кирпича. В противном случае о надежности материала не может быть и речи. Кроме того, необходимо учитывать и то, что чем тоньше прорези пустот, тем лучше, так как тонкие прорези пустот практически не подвергаются загрязнению кладочным раствором, продолжая сохранять присущие ему полезные свойства. Еще одним фактором, характеризующим теплоэффективный кирпич, является то, что пустоты, имеющиеся в кирпиче, способствуют уменьшению его веса. В этой связи можно говорить о снижении общего давления стены на фундамент. 2. Поризованный (пустотелый) кирпич От теплоэффективного (пустотелого) вида кирпича его отличает присущая ему пористая структура. Однако при этом данный вид кирпича имеет прорези пустот. Пористой структурой пустотелого кирпича повышаются показатели присущих ему тепло- и звукоизоляционных характеристик. Поризованный пустотелый кирпич зачастую используется не только в качестве материала для кладки стен, но и для их облицовки

Необходимо помнить то, что при кладке поризованного пустотелого кирпича необходимо обращать особое внимание на вязкость раствора, который используется при его укладке. Это объясняется тем, что чем реже этот раствор, тем выше вероятность забить поры кирпича, что снизит присущие ему эксплуатационные характеристики

В связи с этим необходимо при кладке этого вида кирпича использовать только густой раствор, что поможет сохранить технические характеристики поризованного пустотелого кирпича. 3. Пенодиатомитовый кирпич Пенодиатомитовый теплоизоляционный кирпич принято использовать только в некоторых отраслях промышленности либо при наличии специфических требований. Его использование, к примеру, целесообразно при строительстве плавильных печей или котлов. 4. Цементно-песчаный кирпич Этот вид теплоизоляционного кирпича отличается низкой теплопроводностью. Данная его особенность объясняется тем, что при его изготовлении, кроме цемента и песка, применяются кварцевые и карбонатные пески (чаще всего искусственные). Необходимо отметить и то, что такой состав является фактором, наделяющим цементно-песчаный кирпич повышенной экономичностью: цена цементно-песчаного кирпича ниже силикатного и керамического в 2 и 3 раза соответственно.

Достоинства и недостатки

Плюсы кирпичной кладки:

1. Снижение общей массы здания, что приводит к уменьшению нагрузки на фундамент.
2. Уменьшение общей стоимости строительства и экономия материалов.
3. Сокращение сроков возведения конструкции из-за высокой скорости монтажа.
4. Дополнительно можно не утеплять перегородки.
5. Повышение огнестойкости сооружения.
6. Соответствие стандартам и нормам СНиП по теплопроводности при уменьшении толщины ограждения.
7. Не требуется проводить дополнительную отделку фасада здания.

Минусы кирпичной кладки:

1. Структура наружных ограждений — неоднородная, что приводит к снижению прочности конструкции.
2. Образование конденсата на поверхности стен в зимнее время.
3. Отсутствие устойчивости к разности температур, что вызывает разрушение слоя утеплителя.
4. Невозможность проведения диагностики дефектов утеплителя в период эксплуатации.
5. Металлические элементы, используемые при монтаже, нуждаются в антикоррозийном покрытии. Они также выступают в качестве мостиков холода, что приводит к увеличению теплопотерь.
6. Ухудшение надежности ограждающих конструкций, что предполагает использование горизонтальных диафрагм.
7. Каждый материал, используемый при монтаже, имеет определенный срок службы.
8. Колодцевая кирпичная кладка не может быть отремонтирована локально. Нельзя отдельно заменить утеплитель, крепежные элементы или гибкие связи.

Технология утепления стен керамзитом

Чтобы получить максимальную пользу от применения керамзита в качестве утеплителя, нужно знать способы его укладки. Чаще всего гранулированный керамический теплоизолятор используется в трехслойной жесткой конструкции стен или в виде изолирующей засыпки, выполненной в полости кладки из кирпича. Для работы с применением любого из этих способов утепления стен дома керамзитом понадобятся такие материалы и инструменты: цемент, кирпич или блоки, керамзит, бетономешалка, емкости и лопаты, мастерок, отвес и трамбовка, расшивка, рулетка и угольник, строительный уровень, шнур.

Трехслойная система утепления стен керамзитом

несущая стена

Второй слой теплоизоляции изготавливается из смеси цемента и керамзита в соотношении 1:10. Затвердевшая смесь образует жесткую конструкцию, передающую свою нагрузку на фундамент дома. Третий слой служит защитой для теплоизолирующего материала и выполняется из древесины или декоративного кирпича.

Способы монтажа утепляющей керамзитовой прослойки

1. Колодцевая кладка
   . Для того чтобы выполнить колодцевую облегченную кладку, нужно выложить из кирпича две продольные стенки на расстоянии друг от друга 15-35 см, а затем по их высоте через ряд сделать перевязку кирпичных продольных рядов, используя поперечные перемычки с шагом 70-110 см. Полученные таким способом колодцы-полости нужно засыпать керамзитом. Через каждые 200-400 мм высоты стены засыпку следует утрамбовать и залить цементным «молочком» для пропитки.
2. Кладка с горизонтальными трехрядными диафрагмами
   . Применяя метод кладки с горизонтальными диафрагмами, необходимо также изготовить две продольные стенки, из которых внутренняя должна быть толщиной в кирпич, а внешняя – ? кирпича. Расстояние между ними должно составлять 15-25 см. Засыпка керамзита производится после укладки каждого пятого ряда, затем нужно выполнить трамбовку утеплителя и залить его цементным «молочком». После этого следует выложить кирпичом три трехрядных перекрытия (диафрагмы). Углы стен в процессе ведения кирпичной кладки стоит выполнять без полостей. Это увеличит прочность поверхности. Для наружного слоя кладки можно применять облицовочный, силикатный кирпич или бетонные блоки, которые потом следует оштукатурить.
3. Кладка с закладными деталями
   . Такой способ при утеплении кирпичной стены керамзитом предусматривает засыпку гранул между двумя продольными стенами, а вся конструкция связывается закладными деталями – скобами, изготовленными из арматуры, или связями из стеклопластика.

Некоторые ограничения присутствуют при утеплении керамзитом каркасных стен. Основной проблемой здесь является то, что с течением времени сыпучие материалы слеживаются и могут оседать, оставляя участок ранее утепленной поверхности незащищенным. Такое обстоятельство снижает качество изоляции всей конструкции. Поэтому при укладке керамзита в каркасную стену его нужно тщательно утрамбовывать, что подвергает обшивку значительным нагрузкам.

Что касается деревянных стен, то их утепление керамзитом вызывает определенные трудности. Для сравнения: толщина наружного покрытия с использованием минеральной ваты составляет 10-15 см, а для засыпки керамзита потребуется подготовить полости шириной 20-40 см, так как его теплоизоляционные свойства заметно хуже, чем у минваты. Чтобы выдержать вес керамзита, несущая стена должна иметь достаточную прочность. На сруб такую массу навесить проблематично, к тому же толщина засыпки более 40 см выполнить это не позволит. Поэтому для утепления деревянной стены керамзитом придется снаружи изготавливать дополнительный фундамент. Если учесть его стоимость и количество утеплителя, которого понадобится в 4 раза больше, чем минеральной ваты, можно понять, что теплоизоляция деревянного дома керамзитом выйдет намного дороже. Поэтому будет лучше выбрать другой вариант утепления, не требующий укрепления конструкций и уширения фундамента.

Как утеплить стены керамзитом – смотрите на видео:

Выбрать утеплитель для стен дома непросто: производители предлагают широкий ассортимент материалов разного происхождения и стоимости. Самым экологичным и дешевым можно назвать керамзит – гранулы вспененной глины с пористой структурой. Они отлично удерживают тепло, не требуют сложного монтажа. Утепление стен дома этим материалом в наше время не так популярно, как применение плитных материалов (пенопласт, минвата), тем не менее, такой вариант исключать нельзя, некоторые застройщики частных домов по-прежнему используют этот способ теплоизоляции конструкций сыпучими шариками.

Технология и особенности выполнения

а)-в) Три варианта кладки угла здания 1.Внешняя и внутренняя стенки колодца. 2. Проем, заполненный утеплителем. 3. Вертикальные перемычки (диафрагмы). Горизонтальная перемычка (армирующая сетка или арматура).

Как уже было отмечено, сложность колодезной кладки несколько выше, чем обычной, но осилить ее при наличии опыта работы каменщиком несложно. При небольшом опыте работы желательно вооружиться подробным чертежом-порядовкой

Особенно это важно на начальном этапе. Пример фрагментов такого чертежа приведен на рис. 2

2.

Здесь на рис. 2а изображена схема нечетных, а на рис. 2б — четных рядов кладки. Для обеспечения надежной связи между стенками после каждого шестого ряда укладывается горизонтальная перемычка. Для этой цели обычно используется армирующая сетка (см. рис. 2в).

На этом же рисунке обозначены цифрами:

1. Внешняя и внутренняя стенки колодца.
2. Проем, заполненный утеплителем.
3. Вертикальные перемычки (диафрагмы).
4. Горизонтальная перемычка (армирующая сетка или арматура).

Кладка вертикальных перемычек должна быть надежно перевязана с продольными стенками. Их толщина может составлять 1-3 горизонтальных ряда. Чем больше толщина перемычек, тем прочнее конструкция, но ухудшается теплоизоляция. Вместо кирпичных возможен подбор перемычек из арматурных штырей толщиной 6-8 мм. Для надежности их концы загибаются.

По-разному может быть выполнена и выкладка углов. Устройство нескольких ее вариантов показано на рис. 3. Цифровые обозначения здесь те же, что и на рис. 2. Краткие характеристики этих вариантов:

• вариант, предусматривающий лишь две параллельных стенки (а), самый экономичный, но и наименее прочный;
• вариант с утолщением наружных стенок (б) требует больше стройматериала, но прочность кладки увеличивается;
• вариант со сплошной выкладкой угла (в) — самый прочный, но и наименее экономичный.

https://youtube.com/watch?v=0sPqoF6CFTU

По меньшей мере, два ряда кирпичей под оконными проемами должны быть сплошными. Кроме того, в этих случаях желательно усиление кирпичных стен армирующей сеткой. Когда кладка наружных стен закончена, над последним рядом обычно осуществляется заливка железобетонного армирующего пояса

Это особенно важно в том случае, когда намечается соорудить фронтон из кирпича

Как уже отмечалось, при всех своих достоинствах колодезная конструкция не является самым ее прочным вариантом. Поэтому, чтобы удержать достаточно тяжелый фронтон из кирпича, наличие армирующего пояса крайне желательно.

И еще одно важное замечание. Как и любая кирпичная кладка в зимних условиях, колодезная должна выполняться с удвоением количества армированных швов, обеспечивающих усиление кирпичной кладки, и использованием соответствующего раствора. Засыпка внутри колодцев при этом должна быть абсолютно сухой, не содержащей смерзшихся включений

Желательно также использование дополнительных вкладышей из сухих шлакоблоков

Засыпка внутри колодцев при этом должна быть абсолютно сухой, не содержащей смерзшихся включений. Желательно также использование дополнительных вкладышей из сухих шлакоблоков.
