Инверторный стабилизатор напряжения для газового котла: что это такое, его устройство, принцип работы

Как выбрать стабилизатор напряжения для газового котла

В продаже присутствует большое количество стабилизаторов. Они отличаются по количеству фаз, мощности, типу и другим параметрам.

Для выбора стабилизатора напряжения для газового котла следует знать хотя бы минимальную информацию, в чем они отличаются и какие параметры необходимы для длительной работы с газовым котлом.

1. мощность стабилизатора. В инструкции к газовому котлу можно найти информацию, какая мощность требуется для полноценной работы оборудования;
2. тип устройства. Их не так много, но отличаются друг от друга;
3. диапазон рабочего напряжения, в котором устройство может работать стабильно;
4. время реакции;
5. точность выходного напряжения, соответствующее 220В.

Дополнительно следует учитывать, в каком месте будет установлено оборудование. Существуют напольные и настенные варианты. Если будет установлен настенный газовый котел, то использовать напольные варианты не всегда удобно.

Обратите внимание на материал, из которого изготовлен корпус. Рекомендуется, чтобы корпус был металлический

В ходе постоянной работы устройство может нагреваться и корпус из пластика со временем потеряет привлекательность.

Виды и функциональные особенности

Стабилизатор напряжения для газового котла включает в себя простые и понятные функции. Во время перепадов напряжения сети в определенном интервале возможностей устройство должно выдать на систему питание со свойствами, соответствующими нормальным значениям, либо наиболее приближенными к ним. Если скачки напряжения очень большие, и выходят за границы возможностей стабилизатора, то его система должна совсем отключить цепь питания до возврата показателей входа в определенный интервал.

Таким методом создается корректная эксплуатация всего подключенного к устройству оборудования, и не допускается его неисправность при больших скачках напряжения.

Для потребителей дается большой ассортимент устройств такого метода работы, в различных исполнениях и широком интервале эксплуатационных возможностей. Если за опцию аварийного выключения устройства чаще всего отвечает предохранительное реле, которое совершает подобное действие, то точность стабилизации напряжения может осуществляться по-разному. Стабилизаторы напряжения для газовых котлов разделяют на виды по принципу действия на электромеханические, релейные и электронные.

Электромеханические стабилизаторы

В таких исполнениях устройств напряжение выравнивается до нужной величины с помощью перемещения угольных токосъемных щеток по обмотке автоматического трансформатора. Подвижная часть перемещается при помощи встроенного сервопривода.

1 – витки автотрансформатора.

2 – угольная токосъемная щетка.

3 – сервопривод.

Такая схема хорошо показала себя – она имеет отличие в повышенной точности стабилизации, ее стоимость невысокая. У стабилизаторов электромеханического действия есть свои особенности, ограничивающие их применение с газовым оборудованием.

Между токосъемным коллектором и угольной щеткой появляется искрение, которое усиливается с износом узла. В котельной нельзя применять электрические приборы с эффектом искрения по условиям безопасности. Стабилизатор можно вынести в другое помещение, но его действие сопровождается шумом, а это многим не нравится. Быстродействие такой модели стабилизатора невысокое, полное время реагирования на скачок напряжения получается до 2 секунд. Это большая величина для чувствительной электронной системы газового котла.

Также, аналогичные приборы недолговечны по причине узлов трения и кинематики

Отсюда можно сделать вывод, что от использования электромеханической модели стабилизатора вместе с газовым котлом лучше отказаться, либо использовать при соблюдении крайних мер осторожности

Релейные стабилизаторы

Такие устройства имеют другую конструкцию. Между обмотками переключение осуществляется при помощи реле. Искрения контактов в этих устройствах не бывает, так как реле помещено в герметичный корпус.

1 – Выводы катушек.

2 – группа реле для переключения выводов.

Модели таких устройств имеют недостатки, одним из которых можно назвать ступенчатую регулировку и малую точность стабилизации выходного напряжения (8%). Этого бывает достаточно для многих приборов.

Стабилизаторы релейного вида быстро реагируют на перепады в сети питания, могут легко переносить большие нагрузки, имеют широкий диапазон входного напряжения. Эти приборы функционируют безотказно и долго, имею малую стоимость. К недостаткам можно отнести небольшой шум от работы контактов реле. Однако при наличии сильного шума в котельной, такой шум от контактов вряд ли будет слышен. Сегодня такие релейные стабилизаторы можно отнести к наиболее популярным моделям.

Электронные стабилизаторы

Создание стабилизаторов напряжения с электронными элементами стало значительным шагом вперед. Роль ключей для коммутации между обмотками в них играют полупроводниковые элементы (тиристоры и симисторы). Этим создается наибольшее быстродействие устройства, выше релейной схемы.

Электроника ускоряет действие стабилизации и повышает срок службы устройства. по сравнению с другими видами. Степень точности стабилизатора прямо зависит от числа ступеней регулировки. В этом наблюдается аналогия с релейным видом устройств. Электронные стабилизаторы являются более компактными, не создают шума, неприхотливы к внешней среде.

Такой стабилизатор будет оптимальным выбором для любых условий работы, так как серьезных недостатков, как у других типов приборов, в нем нет. Основной причиной отказа от приобретения такого вида прибора является повышенная стоимость устройства.

Имеются и другие виды стабилизаторов, с двойным инверторным преобразователем, идеальным выравниванием выходного напряжения. Но для оборудования котельной аналогичные приборы будут слишком дорогими, и их приобретение нецелесообразно.

Наличие защиты и функции перезапуска

Большинство стабилизаторов оснащены системой защиты. Основное предназначение системы – это отключение оборудования при возникновении нестандартных ситуаций. Это могут быть сильные перепады напряжения на входе или перегрев устройства.

Система перезапуска является продолжением системы защиты. После срабатывания защиты и отключения оборудования, система перезапуска отслеживает параметры стабилизатора и при возвращении стабильного состояния осуществляет перезапуск устройства.

При отсутствии автоматического перезапуска придется запускать оборудование вручную. Если владельцы дома отсутствуют, отключение устройства, а в дальнейшем и котла может стать причиной разморозки отопительной системы.

Устройство стабилизатора напряжения

Основы функционирования подобного оборудования необходимо знать, перед тем как подобрать стабилизатор напряжения для газового котла.

Основные узлы стабилизатора напряжения

Аппарат выполняется из таких конструктивных узлов:

1. Автотрансформатор с различными обмотками, он отвечает за соответствие выходных показателей общеустановленным характеристикам.
2. Контролирующее устройство, определяющее конфигурации поступающего напряжения.
3. Предохранители, отключающие аппарат при выходе характеристик электрической сети за границу допустимых показателей.
4. Управляющая автоматика, изменяющая направления движения тока по обмоткам.
5. Аккумуляторы, подпитывающие аппарат в отсутствии электроэнергии.

У релейных стабилизаторов напряжения для газового котла с рабочей шкалой 10%, напряжение меняется вокруг 220 В, колеблясь на 10 % в разную сторону от базы.

Вот почему щелкает стабилизатор, когда реле часто срабатывают из-за плохого качества электроэнергии. Технологически, действие стабилизации получается различными способами, зависящим от модификации прибора.

Лучшие стабилизаторы напряжения для газовых котлов

Не все компании изготавливают аппараты одновременно нескольких разновидностей. Обычно компании концентрируются на разработке одного типа.
Выбор защиты для котлоагрегата значительно обусловливается параметрами районной сети и нагрузкой включаемых котельных узлов.

Установка стабилизатора в схеме: Источник фото: fenixled.ru

Можно составить характеристики достойного аппарата:

1. Наименьшая мощность – 1000 ВА.
2. Встроенная защита от перегрева контактов и КЗ.
3. Диапазон входного напряжения 90-290 В, абсолютная некритичность к нагрузке.
4. Выходная совершенная синусоида.
5. Нижний уровень срабатывания напряжения больше обычного значения в районной электросети.
6. Автозапуск с приостановкой процесса, по завершению срабатывания защиты.
7. Присутствие заземляющей клеммы.
8. Быстрота регулирования напряжения не больше 20 мс, с точностью обработки – 2-3%.

По данному списку параметров рейтинг стабилизаторов напряжения:

1. Крутой стабилизатор 220в релейного типа для газового котла Baxi – LogicPower LPT-1000RV, цена по состоянию на 1.12.2019 года – 2180 руб.
2. Релейный стабилизатор Теплоком TEPLOCOM ST-222/500, цена по состоянию на 1.12.2019 года – 2970 руб.
3. Наилучший сервомоторный стабилизатор — Ресанта ACH1000/1-ЭМ, цена по состоянию на 1.12.2019 года – 3120 руб.
4.  Отличный тиристорный прибор — стабилизатор напряжения Штиль для газовых котлов R 1200SPT, цена по состоянию на 1.12.2019 года – 13070 руб.

Характеристика котлов Бакси

Оборудование этого производителя можно использовать как в небольшой квартире, так и в просторном загородном доме. Но пространство, в котором будет установлена отопительная система, должно соответствовать определенным критериям:

1. Размер помещения не должен быть меньше 15 м³.
2. Высота потолка — минимум 2,2 м.
3. Необходима хорошая вентиляция, способная выдерживать большую нагрузку.

Это важно: обслуживание котлов Baxi. В этом видео вы узнаете, как промыть теплообменник:. В этом видео вы узнаете, как промыть теплообменник:

В этом видео вы узнаете, как промыть теплообменник:

Важные нюансы

Кроме заземления, при установке оборудования нужно принимать во внимание и другие факторы. Необходимо учитывать следующее:

1. Чтобы котел исправно функционировал, требуется 170-250 В. При меньшем напряжении аппарат будет выключаться, а при большем — сгорит варистор.
2. Оборудование очень чувствительно к перепадам напряжения. Профессионалы советуют устанавливать дополнительные аппараты, стабилизирующие напряжение. Не нужно применять ИБП при монтаже газовых котлов.
3. Подключение должно производиться через отдельный функционал.
4. Для фазозависимых разновидностей следует соблюдать соответствие фазы и нуля.

Преимущества и недостатки

Компания Бакси занимает лидирующую позицию на рынке отопительного оборудования.

Можно выделить следующие преимущества техники этого производителя:

• экологичность и безопасность;
• простота в эксплуатации и гибкие регулируемые настройки;
• надежная защита от замерзания;
• функция автоматической диагностики;
• экономичность;
• широкий модельный ряд, возможность подобрать агрегат под любые требования;
• стильный продуманный дизайн.

Конечно же, у любого оборудования есть свои недостатки, продукция компании Бакси не исключение. Минусы таковы:

1. Чувствительность техники к перепадам напряжения. Чтобы аппарат работал надежно, нужно подключать его через стабилизатор.
2. Монтаж достаточно сложен, поэтому его лучше всего доверить профессионалу.
3. Высокая цена по сравнению с моделями других производителей.

В этом видео вы узнаете об основных неисправностях котлов Бакси:

Разновидности моделей

Компания имеет большой ассортимент настенных и напольных отопительных систем. Настенные котлы идеальны для частных домов. Они выпускаются в трех сериях: Luna, Prime и Eco3.

Модели из линии Luna имеют встроенную систему автоматической диагностики и электронной модуляции. Такие агрегаты отличаются наличием двух регуляторов температуры, что очень удобно. Это двухконтурные аппараты с приемлемой стоимостью.

Оборудование из линии Prime — это качественные и надежные котлы экономкласса. Они имеют закрытую камеру сгорания и выполнены из особых композитных материалов. Устройства эксплуатируются практически бесшумно. Модели этой серии относятся к конденсационным и имеют биотермический теплообменник. Благодаря этому они работают очень экономично.

На российском рынке очень популярны модели Luna-3 Comfort и Eco Four. Обе системы могут быть представлены как с открытой, так и с закрытой камерой сгорания. Eco Four имеет производительность 14−24 киловатт. Его можно подсоединить к термостату или таймеру. Этот котел оборудован качественными датчиками и надежной защитой от перепадов температуры. Среди всех устройств Бакси у него наименьшая мощность.

Кроме того, большим спросом пользуются модели из линейки Main. Самой известной на российском рынке была Main Four 240, которую перестали производить в 2017 году. На смену ей пришла Main Five, выполненная по новой технологии. Эта система аналогична предыдущей, но в ней присутствуют дополнения, например система тяги в дымоходе.

Как отремонтировать плату управления газового котла:

Конкретные примеры выбора стабилизаторов

Неплохо по надежности работают стабилизаторы латвийской фирмы «Ресанта». В ассортименте производятся релейные и электромеханические модели устройств. По мощности для газовых котлов подходят две модели электромеханических стабилизаторов: Ресанта ACH — 500 /1- ЭМ и Ресанта ACH — 1000 /1- ЭМ. Ниже приведены их характеристики.

Технические характеристики электромеханических стабилизаторов «Ресанта» (для увеличения масштаба кликните по картинке)

Если посмотреть на строчку «Время регулирования» вы увидите просто плачевную цифру – 10v/сек. То есть за секунду может быть компенсирован перепад на 10В. В реалиях на наших сетях перепады составляют в несколько раз больше. Что это значит? Такие стабилизаторы не смогут гарантировать безопасность газового котла.

Давайте рассмотрим примеры подбора стабилизаторов для конкретных моделей котлов. Например, владелец газового котла Vaillant turboTEC plus VUW 362-5 ищет стабилизатор, так как при установке его предупредили, что ремонтировать по гарантии оборудование не будут, если этого устройства не будет. Хорошо, что ребята попались честные и предупредили. Часто просто молча ставят штамп, а потом отказывают в ремонте. В месте проживания пропадание электроэнергии и скачки – дело обычное. Исходя из такого положения, лучший вариант – ИБП on-line типа с аккумуляторами для обеспечения работы на время отключений.

Если говорить о мощности стабилизатора, то в данном случае потребляемая мощность котла 175Вт. Для учета пиковых нагрузок умножаем эту цифру на 5: 175Вт*5=875Вт. То есть для этой модели газового котла «Виалант» подходит стабилизатор мощностью от 900Вт.

Выход из строя платы управления происходит из-за перепадов напряжения

Рассчитаем мощность стабилизатора для котла Baxi модель LUNA-3 COMFORT 240 i. Этот котел потребляет 80Вт. Рассчитываем пиковые нагрузки – 80Вт*5=400Вт. Для этого оборудования подойдет стабилизатор совсем маломощный, но менее 500Вт такие устройства бывают редко. Потому выбирайте один из пятисотватных. Кстати, другие котлы той же линейки потребляют намного больше электроэнергии, так что для каждой модификации требуется делать расчет.

Все автоматизированные газовые котлы требуют стабильного напряжения на входе. Пусть у них, как у Baxi стоят платы защиты от перепадов, но с перепадами в наших сетях они справляются не всегда. Некоторые сервисные центры, как в случае с «Виалантом», официально предупреждают о необходимости установки стабилизаторов. У других, как, например, у «Аристонов», это не требование, а рекомендация. Но при отсутствии стабилизатора на входе котла или в квартире/доме просто объявляют поломку не гарантийной из-за ненадлежащих условий эксплуатации. А условия эксплуатации определяются исходя из паспортных данных.

Давайте рассмотрим немецкие котлы. Навесной газовый котел Buderus Logamax U052-28. Вот требования по электропитанию.

Требования по электропитанию у «Будерусов»

Из чего следует, что при подаче большего или меньшего напряжения режим работы будет нештатным, то есть ремонт в случае повреждения за счет владельца котла. Для обеспечения нормальных условий работы ставьте стабилизатор напряжения, а для котла «Будерус» этой марки мощность устройства 155Вт*5=775Вт.

Та же картина, примерно у «Висманов». На сайте нет требований по установке стабилизатора (в Германии нет в таких устройствах необходимости), а рабочее напряжение тоже 210-230В. Так что обеспечьте, пожалуйста. У этой марки потребляемая мощность для настенных газовых котлов 130-165Вт. Даже если вы не хотите заморачиваться и считать для каждой модели, берите 1кВт: ни одному из устройств больше не нужно. В данном случае запас никак не повлияет на работоспособность, хотя отражается на цене.

Для газовых котлов «Виссман» необходим стабилизатор

Из всего сказанного выше, можно сделать вывод: вне зависимости от того, какой марки стоит у вас газовый котел, «Аристон», «Будерус», «Висман», «Бакси», «Беретта» или любой другой – ставьте стабилизатор. И безопасную работу газового котла обеспечат только на тиристорах. Пусть он и дороже. Просто помните, что стоимость платы управления (а именно она горит при повышенном/пониженном напряжении) – это половина стоимости котла.

Стабилизатор напряжения для котла какой фирмы лучше выбрать

Стабилизатор напряжения – это прибор защитного профиля, благодаря которому насосы и блоки автоматики котлов не выйдут из строя по причины скачков электросети. Кроме того он нужен для того, чтобы проводить очистку от частотных искажений. Он может быть настенного или напольного типа, различаться по разным техническим характеристикам.

В поиске надежных производительных устройств были названы лучшие производители:

• Бастион – научно-производственная компания из России, что уже около 30 лет выпускает современное оборудование источников питания, стабилизаторов, электротехники, защитных систем и др. Одна серия может насчитывать до 450 изделий, моделей.
• Huter Elektrische Technik GmbH – немецкая компания, которая была основана в 1979 году, а в 2004 году поступившая на отечественный рынок. Деятельность направлена на разработку и выпуск современного электрооборудования, соответствующего международным стандартам. Каждая единица товара имеет долгую гарантию замены, обслуживания.
• Энергия – российская компания, основанная в 2000 году. Сегодня это эксклюзивный дистрибьютор электротехники крупной корпорации SASSIN. Обладая собственным конструкторским отделом, производственными площадками в Китае, ассортимент уже насчитывает более 3000 позиций, постоянно разрастаясь.
• Rucelf – известный российский бренд, вышедший на мировой рынок более 10 лет назад. Основная деятельность направлена на выпуск бытового электрооборудования, а именно стабилизаторов, электрощитового и сварочного оборудования, источников бесперебойной сети, автотрансформаторов и д. Высокий уровень изделий гарантирует непрерывный контроль технологического процесса.
• Powerman – торговая марка, принадлежащая торгово-промышленной группе «ТАЙПИТ», основанной в 1991 году. Маркируются таким именем источники бесперебойного питания (ИБП), стабилизаторы, аккумуляторы. Большая часть продукции импортируется заграницу.
• APC (American Power Conversion) – американская компания, основанная в 1981 году. Сегодня это крупный поставщик надежных современных ИБП, но под другим именем. В 2006 году компания была поглощена, после чего стала называться «APC by Schneider Electric». Новая фирма считается экспертом в сфере решений по управлению электроэнергией.
• Sven – российская торговая марка, основанная в 1991 году. Сначала она разрабатывала и поставляла на рынок компьютерную периферию, после стала доступным и надежным производителем ИБП.
• Ресанта – крупнейший латышский производитель, начавший деятельность в 1993 году. Сегодня это известный в странах бывшего СНГ поставщик отопительных устройств, стабилизаторов напряжения, сварочных аппаратов и другой техники.
• Lider – отечественная марка, предлагающая высококачественное оборудование и устройства переменного напряжения по невысоким ценам. По техническим характеристикам, ценам является аналогом фирмы Progress. Каждый прибор адаптирован под российские условия, имеет высокую морозоустойчивость, может синхронизироваться с разными импортными аппаратами.
• Штиль – компания считается лидером среди отечественных производителей по выпуску систем электропитания уже около 25 лет. Этому заслугой является собственная производственная база, постоянное внедрение инноваций, растущий научный потенциал.

Правильное подключение

Для долговременной работы газового котла необходимо правильное подключение. Пожалеть 5-10 тысяч и лишиться котла стоимостью 100-200 тысяч рублей, нельзя сказать, что это правильное решение.

Можем порекомендовать сразу после вводного автомата, установить реле контроля напряжения для газового котла. Для устранения помех котел подключайте через сетевой фильтр.

Газовые котлы преимущественно устанавливаются в сельской местности и загородных домах. Подача электроэнергии происходит с помощью двухпроводной линии. При такой подаче для заземления используется система ТТ. Для предотвращения непредвиденных ситуаций рекомендуем установить УЗО с током до 30 мА.

При обустройстве заземления котла рекомендуется использовать отдельный контур, который изолирован от остальной сети. Для расчета сопротивления изучите п. 17.59 Правил устройства электроустановок.

Стабилизаторы с двойным преобразованием

Этот вид СН является симбиозом с источником бесперебойного питания. Схема его работы заключается в двухэтапном преобразовании поступающей электроэнергии.

Стабилизаторы с двойным преобразованием электроэнергии имеют большой вес и габариты за счет идущей в комплекте свинцово-кислотной батареи

Сперва выровненный постоянный ток с пониженным напряжением подводится к аккумулятору. Затем электричество снимается с клемм той же батареи, напряжение увеличивается до 220В, ток инвертируется в переменный, и преобразованная энергия подается на выходы стабилизатора.

Такая схема, даже с минимальной емкостью аккумулятора, обеспечивает полную автономность параметров выходного напряжения.

Преимуществами СН с двойным преобразованием являются:

1. Независимость выходных параметров напряжения от внутридомовой электросети.
2. Полная защита отопительного котла от резких скачков напряжения, коротких замыканий.
3. Отсутствие переключающих элементов и задержек.
4. Всегда правильная синусоида.
5. Помехозащищенность.
6. Срок работы более 10 лет.
7. Возможность автономной работы газового котла без внешней электроэнергии.

Недостатки стабилизаторов напряжения с двойным преобразованием:

1. Высокая стоимость. Цена приборов с мощностью 1 кВт начинается от 200 долларов.
2. Низкий КПД (90%) вследствие работы вентилятора системы охлаждения.

Стабилизаторы с двойным преобразованием электроэнергии прекрасно подходят для оборудования в обустроенной котельной частного дома. Но их цена может достигать половины стоимости отопительной системы. Поэтому окончательный выбор стабилизатора напряжения для газового котла часто зависит от выделенной на это суммы денег.

Электромеханические стабилизаторы напряжения (сервоприводные)

Принцип работы

Главные детали в данных стабилизаторах — автотрансформатор и электромеханический переключатель, сервопривод.

Сервопривод представляет из себя бегунок, который движется по по виткам трансформатора и снимает с них нужное напряжение.

Недостатки

• низкая надёжность
• небольшой срок службы
• низкая скорость реакции на изменение напряжения
• шум при переключении

В качестве съёмного бегунка используют угольные щётки, поэтому срок службы и надёжность оставляют желать лучшего.

Во время работы слышен характерны звук искрения в щёточном механизме.

Скорость реакции примерно, 1 с на 10% изменения напряжения от номинала, поэтому при больших и резких скачках, например, работе сварочного аппарата, данный тип СН не сможет корректно стабилизировать напряжение.

Основные неисправности механических СН — залипание сервоприводного механизма и истирание бегунка-щётки.

Преимущества

• низкая стоимость
• точность регулирования
• не вносит искажений на выходе

Сервоприводный двигатель отрабатывает колебания напряжения, с точностью 2-3%.

Стоит отметить, что сейчас появились роликовые механические СН, в которых вместо угольной щётки используется подвижный ролик — долговечность и надёжность таких стабилизаторов на порядок выше.

Лучшие стабилизаторы напряжения для газовых котлов на 220 В

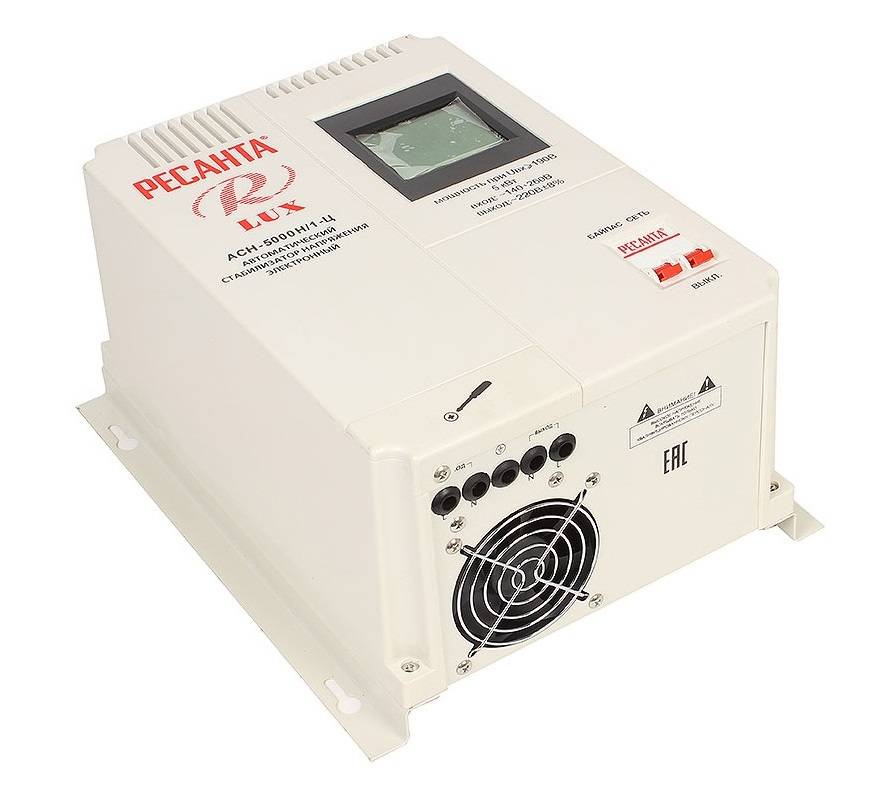

РЕСАНТА LUX АСН-5000Н/1-Ц (5 кВт)

Однофазный прибор релейного типа. В устройстве есть фильтры, улавливающие сетевые помехи, за счёт которых исключается искажение частотной синусоиды. В приборе предусмотрено микропроцессорное управление. Внутренние элементы от повреждений защищены прочным корпусом.

Цена модели от 8 тыс. рублей.

Достоинства:

• Универсальность – стабилизатор обеспечивает стабильной электроэнергией газовый котёл, телевизор, кассовые аппараты, ресиверы;
• Моментально реагирует на скачки напряжения;
• Компактные размеры;
• Возможность закрепления на стене.

Недостатки:

Отсутствие влагозащиты.

Мне нравитсяНе нравится

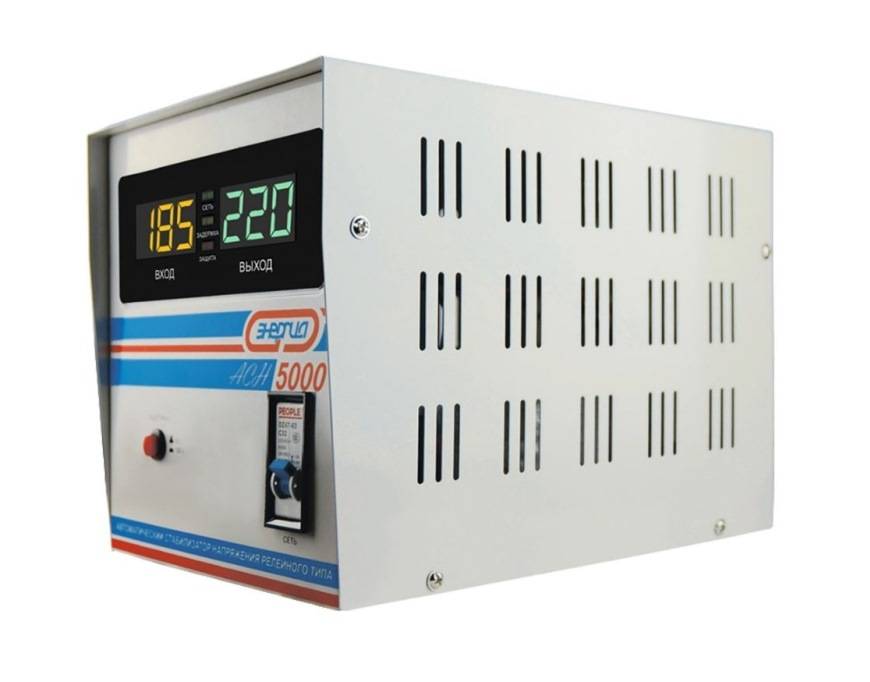

Энергия ACH 5000 (2019)

Однофазный релейный аппарат. Принимает напряжение от 120 до 280 Вольт. В модели предусмотрено 2 дисплея, ручка для переноски, цветовые индикаторы, управление проводится клавишами.

Стоимость около 8 тыс. рублей.

Достоинства:

• Сниженная шумность;
• Работает при минусовой температуре;
• Размеры прибора компактные;
• Высокая скорость переключения реле.

Недостатки:

Отсутствие в комплекте кабеля;

Мне нравитсяНе нравится

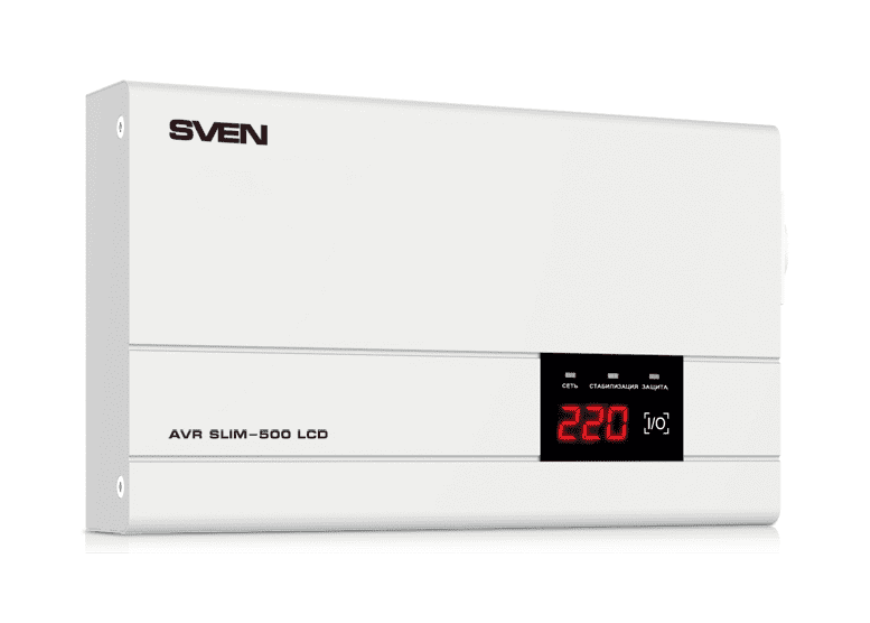

SVEN AVR SLIM 500 LCD (0.4 кВт)

Аппарат релейного типа, работает в диапазоне от 140 до 260 Вольт. Внутренние элементы помещены в металлический корпус, вес прибора немногим более 2 кг. Крепление настенное.

Стоимость модели – от 2 тыс. рублей.

Достоинства:

• Низкая цена;
• Простота эксплуатации;
• Наличие автоматического предохранителя.

Недостатки:

При сильных скачках напряжения полностью отключает электричество.

Мне нравитсяНе нравится

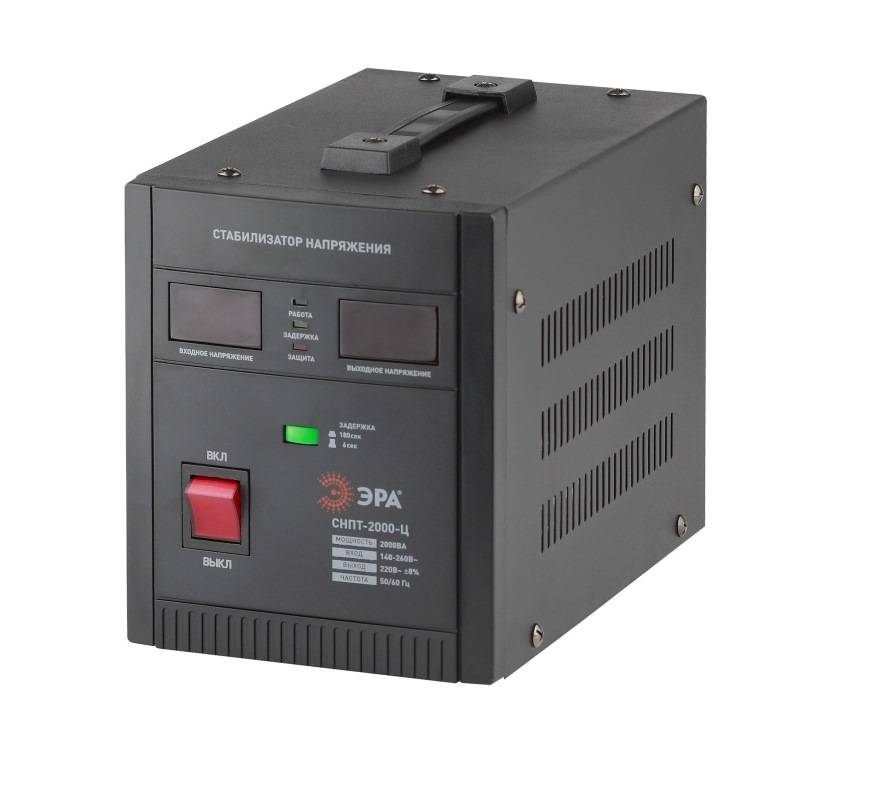

ЭРА СНПТ-2000-Ц

Переносной стабилизатор в стальном корпусе. Работает с напряжением от 140 до 260 Вольт. Для подключения электроприборов предусмотрено 2 розетки. В корпусе есть множество отверстий, обеспечивающих естественное охлаждение внутренних узлов. Вес около 4 кг.

Цена модели от 4 тысяч рублей.

Достоинства:

• Лёгкий вес, компактные размеры;
• Отсутствие сильного шума при работе;
• Оптимально стабилизирует напряжение.

Недостатки:

Новый аппарат долго выделяет технический запах.

Мне нравитсяНе нравится

БАСТИОН Teplocom ST-222/500-И

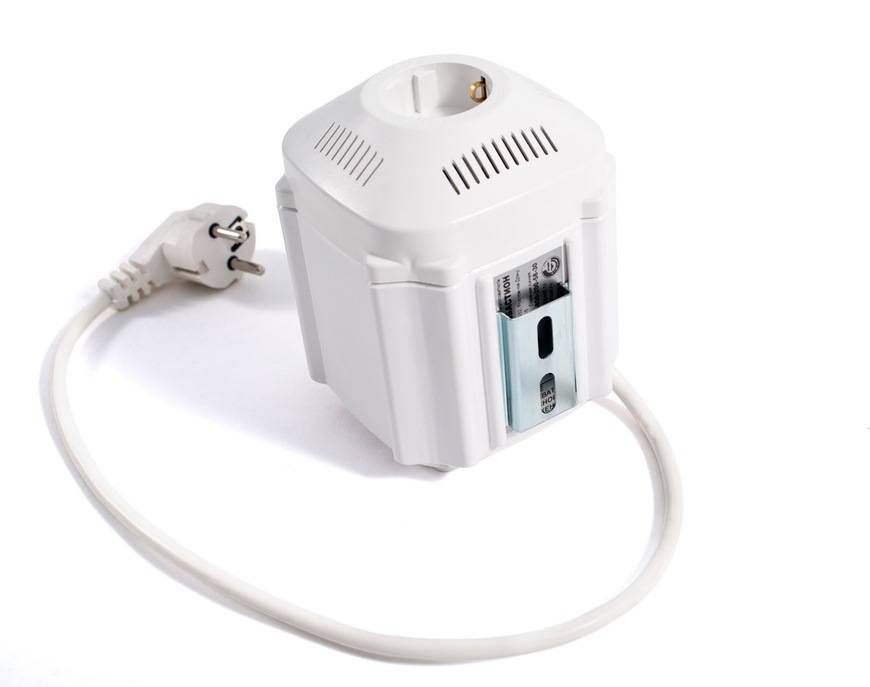

Модель, которую можно закрепить в любом удобном месте. Защищает котлы от повышенного напряжения и его скачков. Стабилизатор напряжения ST-222/500-И Теплоком лёгкий прибор – его вес 1,5 кг. Работает аппарат с напряжением от 145 до 260 В.

Цена модели – 4500 рублей.

Достоинства:

• Стильный внешний вид;
• Подключение удобное;
• Шума практически не издаёт.

Недостатки:

Шнур подключения по размерам короткий.

Мне нравитсяНе нравится

Технические характеристики стабилизаторов

Стабилизаторы построены на базе автотрансформатора или на базе инвертора (также называются стабилизаторами двойного преобразования).

В приборах с трансформатором осуществляется переключение обмоток трансформатора с помощью коммутирующих элементов:

• Тиристоры — самая быстрая скорость срабатывания, бесшумная работа, долговечность.
• Реле — средняя скорость реакции, щелчки при работе, средний срок службы.
• Сервоприводы (электромеханические) — низкая скорость, шум (жужжание при работе), маленький срок службы.

Внимание! Электромеханические стабилизаторы, несмотря на недостатки, обеспечивают плавную (без ступенчатых скачков) регулировку напряжения. Инверторные стабилизаторы похожи на on-line ИБП, только без аккумуляторов: входное переменное напряжение выпрямляется и фильтруется, а затем с помощью транзисторов или тиристоров воссоздаётся идеальная синусоида со стабильным напряжением

Эти приборы обеспечивают качественное и надёжное преобразование напряжения

Инверторные стабилизаторы похожи на on-line ИБП, только без аккумуляторов: входное переменное напряжение выпрямляется и фильтруется, а затем с помощью транзисторов или тиристоров воссоздаётся идеальная синусоида со стабильным напряжением. Эти приборы обеспечивают качественное и надёжное преобразование напряжения.

Входное напряжение

При выборе устройства, обратите внимание на диапазон входных напряжений. Он показывает, в каких пределах стабилизатор справляется со своей функцией

Он показывает, в каких пределах стабилизатор справляется со своей функцией.

При выходе за границы этого диапазона, прибор уходит в защиту и отключает нагрузку от сети. Поэтому неправильный подбор этого параметра приводит к частым отключениям котла и некачественному отоплению.

Справка. Выяснить диапазон скачков напряжения можно с помощью вольтметра или мультиметра, вставив его в розетку. Самые низкие значения наблюдаются в вечерний пик нагрузки (с 18 до 23 часов), а самые высокие — в ночное время. Проведя замеры, прибавьте к результатам определённый запас (10—15%).

Мощность

Потребляемая мощность у газовых котлов невелика и находится в пределах 200—300 Вт. Но есть один нюанс: устройства с электродвигателем (насосы, клапаны) в момент пуска кратковременно потребляют в 3—4 раза больше энергии.

Поэтому номинальную мощность таких устройств, указанную на корпусе или в инструкции, умножают хотя бы на 3 (идеально — на 5).

В котле уже может быть встроен циркуляционный насос, также могут стоять внешние.

Чтобы стабилизатор не уходил в перегрузку, отключая при этом отопительное оборудование, не забудьте увеличить мощность насосов в указанное количество раз. Затем суммируйте все мощности, прибавьте 5—10% — получите необходимую мощность стабилизатора.

Важно! Иногда мощность указывают в вольт-амперах (ВА, VA). Чтобы получить значение в ваттах, умножьте его на 0,8

Точность стабилизации

Важная характеристика, указывается в процентах. Для газовых котлов необходима точность хотя бы 4—5%, меньше — лучше.

Самая высокая точность у инверторных и электромеханических моделей. В релейных или тиристорных зависит от количества обмоток в трансформаторе.

Не стоит забывать про скорость срабатывания. Здесь всё зависит от условий сети.

При длительных, без резких скачков, но больших по амплитуде перепадах электроснабжения — отдайте предпочтение электромеханическому или релейному стабилизатору. Много перепадов — электронному тиристорному.

Если часто ведутся сварочные работы или неподалёку работает множество электродвигателей (станки, газонокосилки и т. п.) — только инверторный, поскольку шумовые помехи и искажения формы синусоиды не сгладит ни один стабилизатор на базе трансформатора. Типичные значения скорости срабатывания, не вызывающие перебоев в работе котла — 30—40 мс.

Принцип работы

Стабилизатор напряжения 12 вольт

Функциональная схема и принцип работы устройств инверторного типа практически одинаковы. Основные элементы инверторов:

• Сетевой фильтр;
• Выпрямитель;
• Сглаживающий конденсатор;
• Выходные транзисторные ключи;
• Микроконтроллерная схема управления.

Блок-схема

Стабилизаторы (инверторы) с двойным преобразованием отличаются увеличенной емкостью сглаживающих конденсаторов и наличием корректора коэффициента мощности. Корректор нужен по двум причинам:

• Компенсация большой индуктивной нагрузки на питающую сеть;
• Компенсация напряжения на выходе сглаживающего фильтра для нормальной стабилизации при сниженном напряжении сети.

Сетевой фильтр необходим для снижения уровня помех, проникающих в электрическую сеть во время работы мощных транзисторных ключей. В работе самого стабилизатора фильтр не участвует.

Выпрямитель служит для преобразования входного переменного напряжения в постоянное, которое дополнительно сглаживается электролитическими конденсаторами большой емкости.

Батарея конденсаторов в совокупности с корректором коэффициента мощности служит накопителем энергии, позволяя скомпенсировать просадки и снижение входного напряжения. Чем больше емкость накопителя, тем более низкое значение допускается по входу. Одновременно возможен рост допустимой мощности нагрузки. Вместе с этим растет и емкостная нагрузка на сеть, внося искажения в виде фазового сдвига напряжения и тока. Таким образом, корректор коэффициента мощности является одним из важнейших составляющих стабилизатора напряжения с двойным преобразованием.

Постоянное напряжение с выхода корректора поступает на транзисторные ключи, выполненные по IGBT или MOSFET технологии.

Мощные IGBT транзисторы

Открытием ключей управляет схема на микроконтроллере, в соответствии с заложенным алгоритмом работы. Схема управления контролирует состояние выхода:

• Амплитуду;
• Частоту;
• Ток нагрузки.

На основе измеренных значений микроконтроллер изменяет параметры импульсов управления выходными ключами в режиме реального времени. В результате получается очень точная стабилизация формы и амплитуды напряжения на выходе устройства, независимо от его значения на входе и величины нагрузки.

Какой нужен стабилизатор напряжения для газового котла?

Рассмотрим, какой стабилизатор напряжения лучше для газового котла. Очевидно, что наиболее надежную защиту газовому котлу обеспечивает тиристорный стабилизатор. Электромеханические реле также обладают высокой точностью, на зачастую они не успевают оперативно среагировать на колебания напряжения в питающей сети. В результате электронная «начинка» очень страдает и рано выходит из строя.

Чтобы выбрать наиболее подходящую для себя модель, необходимо выяснить, каких значений достигает отклонение напряжения конкретно у вас

Замеры следует проводить несколько раз в течение суток обычным тестером, особенно обращая внимание на период с 19 до 23-х часов, когда напряжение становится минимальным

Стабилизатор напряжения для котла Staar

Для более объективного понимания ситуации исследование можно повторить в течение нескольких дней, причем это должны быть не только будни, но и выходные.

Также необходимо заглянуть в паспорт котла и узнать, какую мощность потребляют все его электронные системы. Обычно она лежит в пределах от 100 до 200 Вт

Важно не перепутать этот параметр с теплотворной мощностью, которая исчисляется киловаттами

Имея на руках все исходные данные, можно отправляться в магазин.

Заключение

Защита котлов Бакси от изменений параметров напряжения питания является основным условием длительной и стабильной работы оборудования.

Отказ системы в зимнее время способен разрушить трубопроводы и потребовать трудоемких и дорогостоящих ремонтных работ, что в условиях отделанного и благоустроенного дома станет катастрофой, особенно, если разморозится система теплого пола.

Поэтому важность использования стабилизаторов не обсуждается и считается первостепенной. Стоимость котлов весьма высока, рисковать ими в надежде на стабильность сетевого питания не следует

Возникновение аварийных ситуаций — свойство любых линий электропитания, даже самых надежных и современных, поэтому следует позаботиться о сохранности своего оборудования самостоятельно.
