Выбираем стабилизатор напряжения для защиты газового котла

Нужен ли стабилизатор

Многие модели отопительной техники «Бакси» (Baxi), «Протерм», «Навьен» включают электронное управление и блок автоматики. Сюда входит главный модуль с подконтрольными ему датчиками. Последние контролируют работу узлов котла, обеспечивая безопасность эксплуатации.

Автоматика чувствительна к качеству напряжения. Для ее нормальной работы требуется чистая синусоида, о чем мы писали в статье «Как выбрать ИБП для газового котла». То есть подача тока должна быть постоянной и стабильной. Если при очередном скачке плата сгорит, замена обойдется в 30–50% от полной стоимости оборудования.

Некоторые пользователи до сих пор эксплуатируют старые советские агрегаты с ручным розжигом и полным отсутствием систем безопасности. Они утверждают, что дополнительное подключение защитных устройств всего лишь пустая трата денег. Одно из типичных возражений звучит так: «В нашем районе (доме) сетевые скачки случаются редко. Они не столь значительны, чтобы нанести технике вред».

На это приведем факты:

  1. Никто не застрахован от стихийных явлений: буря, ураган, сильный ветер, гроза — все это может оборвать линию передач.

  1. Растет число потребителей, подключающихся к линии, от этого подача может быть нестабильной. А если соседи затеяли ремонт и включили болгарку, тогда ваша сеть гарантированно получит «скачок».
  2. Играет роль человеческий фактор: недобросовестная работа электрика, повреждение проводки при ремонте — всех случайностей невозможно избежать.

Какое защитное устройство нужно именно вам? Начнем со знакомства с их разновидностями.

Масса и размеры

Устройства от разных производителей могут отличаться друг от друга как величиной, так и весом (массой). Если котел расположен в отдельном, достаточно просторном помещении, размеры и вес стабилизатора принципиального значения не имеют.

Однако, для небольших камер или для настенных моделей котлов размеры и вес устройства становятся существенным показателем, определяющим возможность размещения в отведенном помещении или установки на стену.

Выбирая место для размещения котла, следует помнить о необходимости размещения стабилизатора. Несущая способность стены (для настенных моделей) должна обеспечивать возможность одновременной установки и котла, и стабилизатора.

Размеры камеры должны позволять разместить оба устройства и позволить производить техобслуживание без помех.

Какой стабилизатор напряжения лучше для газового котла и почему, как выбрать и на что обратить внимание

Современные котлы — это высокотехнологичные агрегаты, работой которых управляет электроника. А она очень требовательна к электропитанию. Причем требовательна и к величине напряжения, и к его форме: должна быть синусоида и 220В с небольшой погрешностью в 5%. По статистике четвертая часть поломок газовых котлов связанна с перепадами в электросети. Вот по этой причине у вас должен обязательно стоять стабилизатор и/или источник бесперебойного питания. Причем, как ни странно, пик поломок приходится на позднюю весну/лето. И этому есть две причины: летние грозы и соседи, затеявшие ремонт/стройку. Если приближение грозы увидеть можно, то узнать, когда кому-то понадобится включить сварку/болгарку/пилораму невозможно. Потому нужно свое дорогостоящее оборудование защищать.

Если защитить хотите только газовый котел, подключаете эти устройства в сеть, а с их выхода подаете напряжение на котел. Если же стабилизатор установлен общий на квартиру или дом, то персонально для котла это устройство необходимо только в том случае, если от той же розетки запитывается еще и устройство, имеющее электромотор (холодильник, стиральная машинка и т.п.). Скачки во время включения/выключения таких устройств действуют на автоматику котла ничуть не лучше, чем перепады в сети.

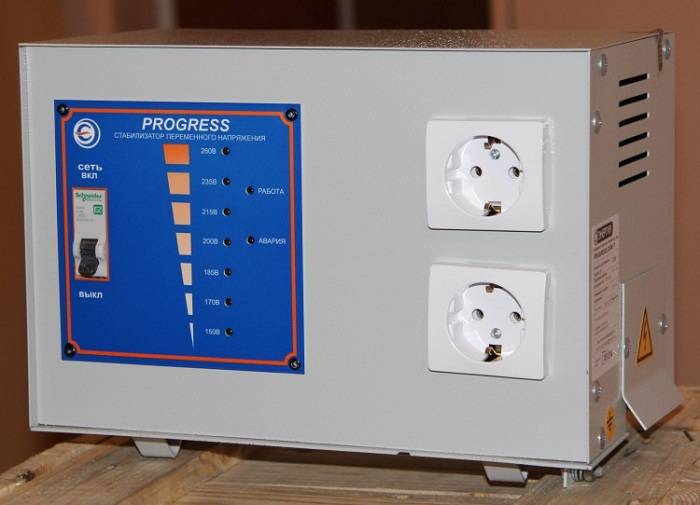

Стабилизаторы для газовых котлов имеют малую мощность и, соответственно, небольшие размеры

Какие типы стабилизаторов подходят для котлов

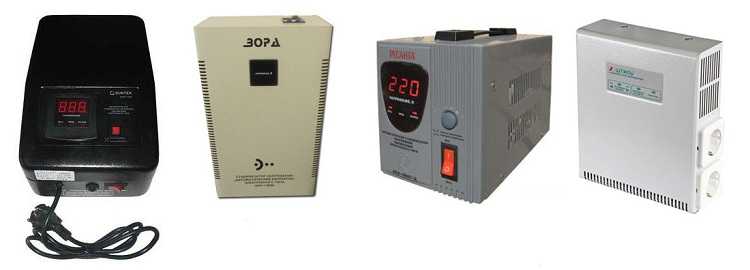

Производителями выпускается множество стабилизаторов различных моделей. Представленные на рынке приборы можно разделить на четыре типа:

  • электромеханические (сервоприводные)
  • релейные
  • электронные (тиристорные)
  • инверторные

Каждый тип обладает своими особенностями, плюсами и минусами, которые нужно учитывать при подборе. Приведем краткий обзор оборудования по каждому типу.

Электромеханические

Принцип действия основан на круговых обмотках трансформатора, по которым перемещаются угольные щетки, управляемые сервоприводом.

Плюсы: низкая стоимость, широкий диапазон входного напряжения, точность и плавность регулирования, способность переносить перегрузки, возможность работы при низких температурах и высокой влажности, надежная система защиты от перенапряжения и перегрева, длительный срок службы.

Минусы: невысокая скорость регулировки (реагирования), повышенный уровень шума, повышенные вес и габариты по сравнению с приборами других типов.

Такие стабилизаторы можно ставить для отопительных котлов, но не рекомендуется использовать их, если имеют место частые ощутимые скачки напряжения. Также по требованиям безопасности необходимо отдельное место установки.

Релейные

Широко распространённый современный тип стабилизаторов. Здесь ток, пропускаемый по обмотке трансформатора регулируется специальными реле, а не механическим способом. Некоторые ресурсы приводят информацию, что релейные СН не подходят для отопительных котлов из-за своего низкого быстродействия. Действительно, скорость отклика производимых ранее стабилизаторов этого типа была низкой, однако современные модели лишены этого недостатка.

Плюсы: доступная стоимость, широкий диапазон и высокая скорость регулирования, надежная система защиты, компактные размеры и легкий вес.

Минусы: ступенчатое регулирование, отсутствие запаса мощности, средний уровень шума, недолгий срок эксплуатации.

По соотношению цена/качество релейные стабилизаторы являются оптимальным выбором и широко используются с отопительными котлами.

Электронные

Электронные стабилизаторы регулируют ток также пропуская ток через трансформатор с помощью электронных ключей, что позволяет обеспечить компактные размеры прибора и его высокую эффективность.

Плюсы: широкий диапазон и высокая скорость регулирования, низкий уровень шума, компактные размеры, длительный срок службы.

Минусы: высокая стоимость, ступенчатое регулирование, отсутствие запаса мощности.

Электронные стабилизаторы более совершенное и универсальное решение для котлов отопления. Они имеют более высокую стоимость, чем релейные, поэтому менее распространены.

Инверторные

В инверторных стабилизаторах нет трансформатора, здесь переменный входной ток сначала преобразуется в постоянный, а затем из него генерируется необходимое переменное напряжение.

Плюсы: широкий диапазон входного и высокая точность выходного напряжения, высокая скорость и плавность регулирования, отсутствие шума, минимальные размеры и вес, долгий срок эксплуатации.

Минусы: высокая стоимость, отсутствие запаса мощности.

Стабилизаторы этого типа обеспечивают наиболее качественное регулирование, но имеют самую высокую цену среди перечисленных типов.

Подробнее про различные типы стабилизаторов напряжения для дома, написано в следующей статье: какие типы и виды стабилизаторов напряжения для дома существуют?

Как подобрать мощность стабилизатора

Защитное устройство обязано обладать хорошей мощностью, чтобы обеспечить производительность абсолютно всех элементов, присоединенных к котлоагрегату: блок управления агрегатом, насос циркуляции теплоносителя и вентилятор.

Следовательно, в самую первую очередь, нужно уточнить, какое количество узлов потребления электрического тока станет подсоединяться через стабилизатор.

Данные по мощности прописаны в паспортах

Кроме того нужно принимать во внимание, что у потребителей тока, например, таких, как насос, имеют повышенные пусковые мощностные характеристики. Поэтому расчетное значение требуется увеличить на 1.3

Лучшие стабилизаторы напряжения для газовых котлов

Не все компании изготавливают аппараты одновременно нескольких разновидностей. Обычно компании концентрируются на разработке одного типа.
Выбор защиты для котлоагрегата значительно обусловливается параметрами районной сети и нагрузкой включаемых котельных узлов.

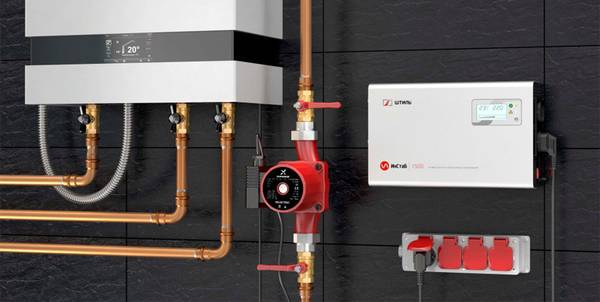

Установка стабилизатора в схеме: Источник фото: fenixled.ru

Можно составить характеристики достойного аппарата:

  1. Наименьшая мощность – 1000 ВА.
  2. Встроенная защита от перегрева контактов и КЗ.
  3. Диапазон входного напряжения 90-290 В, абсолютная некритичность к нагрузке.
  4. Выходная совершенная синусоида.
  5. Нижний уровень срабатывания напряжения больше обычного значения в районной электросети.
  6. Автозапуск с приостановкой процесса, по завершению срабатывания защиты.
  7. Присутствие заземляющей клеммы.
  8. Быстрота регулирования напряжения не больше 20 мс, с точностью обработки – 2-3%.

По данному списку параметров рейтинг стабилизаторов напряжения:

  1. Крутой стабилизатор 220в релейного типа для газового котла Baxi – LogicPower LPT-1000RV, цена по состоянию на 1.12.2019 года – 2180 руб.
  2. Релейный стабилизатор Теплоком TEPLOCOM ST-222/500, цена по состоянию на 1.12.2019 года – 2970 руб.
  3. Наилучший сервомоторный стабилизатор — Ресанта ACH1000/1-ЭМ, цена по состоянию на 1.12.2019 года – 3120 руб.
  4.  Отличный тиристорный прибор — стабилизатор напряжения Штиль для газовых котлов R 1200SPT, цена по состоянию на 1.12.2019 года – 13070 руб.

Что такое стабилизатор напряжения и зачем он нужен

Большинство современных газовых котлов напичканы электроникой и автоматикой которая очень чувствительна к питающему напряжению. Для стабильной и безотказной работы, на входе отопительного прибора должно быть напряжение 220В с идеальной синусоидой.

Фото 1: Сетевой стабилизатор «Энергия» для бытовых котлов на газу

К сожалению российские электросети в большинстве своем очень низкого качества из-за устаревшего оборудования и нарушений при монтаже. Напряжение в них чаще всего меньше положенных 220В и его форма далека от идеала. Скачки напряжения тоже не редкость. Причиной их может быть пришедший внезапно грозовой фронт, включение в сеть вами или вашими соседями мощных приборов таких как дрели, сварочные аппараты, холодильники или электрические обогреватели.

По статистике сервисов по ремонту газовых котлов, 25% поломок происходит по причине неподобающего качества питающего напряжения. Все эти случаи не являются гарантийными и владельцу приходится оплачивать дорогостоящий ремонт за свой счет.

Фото 2: Схема подключения газового котла «Bosch» к сети через стабилизатор «Теплоком»

Подключение газового котла через стабилизатор напряжения решает все эти проблемы. На вход преобразователя подается низкокачественное напряжение из электросети, которое он преобразует в 220В с идеальной синусоидой, которыми впоследствии и питается электроника отопительного прибора.

Помимо газовых котлов в защите чувствительной электроники от некачественного напряжения нуждаются также и современные модели на твердом топливе например такие как, дровяные котлы на длительного горения «Viessmann» Vitoligno. Подключать их к сети также лучше через стабилизатор.

Лучшие электромеханические стабилизаторы для газовых котлов

RUCELF SDWII-12000-L

На выходе стабилизатор выдаёт от 212 до 228 В тока правильной синусоиды (искажения сигнала при этом сведены до минимума). Общая эффективная мощность равна 10 кВт. На экране отображается целый спектр данных: показатели напряжения на обоих концах контура, уровень нагрузки, режимы работы. Для соединения с устройствами в данном аппарате установлены разъёмы для клемм. Присутствует защита от скачков напряжения вплоть до 400 В. Блок довольно габаритный и весит чуть менее 30 кг, поэтому перед монтажом следует правильно определить место крепления. В наличии аппаратная защита двигателя: при обнаружении технического дефекта стабилизатор автоматически выключается, чтобы сохранить в целости механические компоненты. Стоимость модели стартует с 20 тысяч рублей.

Преимущества:

  • Бесступенчатая регулировка сигнала.
  • Встроенный датчик для определения температуры.
  • Индикатор неполадок, диагностика SMART.
  • Гибридный режим работы вентилятора воздушного охлаждения.
  • Рабочий диапазон 130-280 В.

Недостатки:

  • Слишком чувствительная защита.
  • Возникающие при установке сложности.
  • Шумноват.

РЕСАНТА ACH-10000/1-ЭМ

Мощный стабилизатор с классической компоновкой деталей. Облачён в прямоугольный металлический каркас тёмного цвета, на верхней панели которого расположены ручки для переноски блока. Отверстие для вентилятора, разъёмы подключения и кнопки управления размещены на задней панели. Суммарная мощность нагрузки не превышает 10 кВт, а точность стабилизации 2%. Встроенные в корпус цифровые амперметр и вольтметр помогут понять пользователю, в каком режиме работает устройство. Прибор оснащён байпасом ручного типа, при помощи которого можно переключать потребителей на сеть переменного тока напрямую, без стабилизации. Может работать при высоких температурах (вплоть до 45 градусов по Цельсию). Стоимость в магазине около 14 с половиной тысяч рублей.

Преимущества:

  • Быстрая реакция на изменение напряжения в сети.
  • Надёжная конструкция, информативный экран.
  • Входной диапазон 140-260 В при частоте тока от 50 до 60 Гц.

Недостатки:

  • Не крепится на стену.
  • Ощутимо шумит двигатель.
  • Слишком яркая подсветка дисплея.

Энергомаш СН-93100

Передвижной стабилизатор с выходной мощностью 8 кВт. Прямоугольной формы корпус полностью металлический. К нижней панели прикручены маленькие колёса, а в боковых панелях есть прорези для ручного хвата. Внутренние компоненты получают воздух через решётчатые отверстия, которые целиком покрывают боковину устройства. Блок управления и два стрелочных индикатора, сообщающих пользователю о текущих параметрах системы, расположены в верхней части передней крышки. Все необходимые функции в наличии, включая Bypass и задержку запуска для устройств с асинхронными двигателями. Стабилизация осуществляется по диапазону: от 140 до 260 В. Если показатели будут значительно выше, устройство прекратит свою работу до решения проблемы, после чего автоматически запустит двигатель. За данную модель придётся выложить 14500 рублей.

Преимущества:

  • Может работать при отрицательных температурах (не ниже -5 градусов).
  • Наличие защиты от КЗ.
  • Точность корректировки – 3%.
  • Удобство транспортировки.

Недостатки:

  • Низкий КПД (90 %).
  • Большой вес блока (около 35 кг).

SUNTEK СНЭТ-11000-ЭМ

Электромеханический прибор настенного типа с цифровой индикацией режимов. На нижней панели в ряд выстроены отверстия для клемм. Сам корпус с глянцевой поверхностью разделён на две части и при необходимости его можно легко разобрать. Физические кнопки управления расположены в непосредственной близости от вольтметра, который отображает показатели тока как на входе, так на выходе. Короткое замыкание, перегрев запчастей, сильные помехи сигнала и слишком высокое напряжение в сети SUNTEK СНЭТ-11000-ЭМ не страшны. Внутренние компоненты надёжно защищены от пыли благодаря сертификации IP20. Нагрев комплектующих практически не ощутим даже при большой нагрузке. За указанную модель разработчик просит 18 тысяч р.

Преимущества:

  • Широкий диапазон входных напряжений (120-285 В).
  • Мощность стабилизатора – 11 кВА.
  • Рабочая среда: -5 – +40 градусов, 80% влажности.
  • Принудительное охлаждение элементов системы.
  • 97% КПД и высокая скорость коммутации.
  • На выходе 213-227 В.

Недостатки:

  • Маленький дисплей.
  • Весит почти 30 кг.
  • Громкие щелчки переключателей.

В сети много обзоров и видео на данную тематику, где можно узнать больше данных обо всех перечисленных моделях.

Виды стабилизаторов

Самое широкое распространение получили три вида устройств:

  • Релейные. Их еще называют цифровыми.
  • Электронные – второе название – «тиристорные».
  • Электромеханические.

В основе любого стабилизатора лежит автотрансформатор. В релейных и электронных устройствах он имеет несколько обмоток – от 4 до 20. Их подключением/отключением и выравнивается входное напряжение. Понятно, что точность стабилизации зависит от количества обмоток: чем их больше, тем меньше шаг корректировки, то есть напряжение поддерживается с меньшими отклонениями.

Подключением обмоток трансформатора в электронных стабилизаторах управляют тиристоры

Разница между релейными и электронными моделями в типе используемых переключателей. Как следует из названий – это реле и тиристоры. Схема построения их аналогична, но из-за разницы во времени срабатывании элементов (тиристоры намного быстрее) лучшие показатели у электронных моделей. Высокое быстродействие элементов коммутации (тиристоров) позволяет управлять большим количеством обмоток. В результате на выходе напряжение имеет меньший разбег – более высокая точность стабилизации:

  • релейные стабилизаторы обеспечивают точность 5-8% (разбег напряжения 203В — 237В);
  • электронные – точность 2-3% (разбег 214В – 226В).

Так как газовые котлы требуют высокой стабильности напряжения, то выбор между этими двумя типами однозначен: только электронные. Приятным сюрпризом является низкий уровень шумов, которые они производят, а вот неприятным – их высокая цена.

Электромеханические имеют иной принцип работы: по обмотке трансформатора перемещается ролик или угольная щетка – съемные устройства. От их положения и зависит напряжение на выходе стабилизатора. Такое устройство выдает более плавное изменение напряжения, но их недостаток – низкое быстродействие. Чтобы они отрабатывали нормально, диапазон скачков сети должен находиться в пределах от 190В до 250В. Если в сети на вашем участке напряжение находится в этих пределах, то использовать можно электромеханические стабилизаторы. Проверить разбег можно при помощи тестера. Минимальное значение обычно наблюдается в период с 19 до 23 часов. Максимальное – непредсказуемо.

В электромагнитных стабилизаторах по обмотке «бегает» щетка или колесико

Электромеханические стабилизаторы стоят дороже чем, релейные, но дешевле электронных. Но стоит учесть, что кроме основного их недостатка – неспособности быстро сглаживать резкие скачки – у них есть еще один: щетки и ролики изнашиваются и загрязняются, могут искрить и требуют периодической замены. Также из-за возможности появления искры в одном помещении с газовыми приборами их ставить нельзя.

Сравнительный анализ характеристик разных типов стабилизаторов (кликните для увеличения размера картинки)

Из всего сказанного выше можно сделать вывод, что лучше для газового котла использовать электронный стабилизатор, пусть он и стоит дороже. Если же у вас уже есть релейный, его стоит установить на другой прибор или дополнить источником бесперебойного питания on-line типа .

Лучшие релейные стабилизаторы для газовых котлов

RUCELF КОТЁЛ-600

Маломощное оборудование (600 Вт) компактных размеров. Комплектация стандартная: само устройство, инструкция и набор крепежей (крюков) для настенного монтажа. Корпус стабилизатора металлический с антикоррозийным покрытием. Конвекция воздуха осуществляется посредством специальных отверстий, расположенных в местах нахождения наиболее греющихся компонентов. Евророзетка расположена недалеко от кабеля и кнопки включения. На системной плате установлен микроконтроллер STM8S003K3 и операционный усилитель. В качестве электронных компонентов, отвечающих за стабилизацию, применены проверенные временем компоненты китайской марки. Кабель оснащён помехоподавляющим ферритовым фильтром. Защита от импульсов обеспечивается благодаря двум варисторам, размещённых на входе и выходе. Стоимость блока не превышает 3200 рублей.

Преимущества:

  • Тороидальный высококачественный трансформатор.
  • Малый вес стабилизатора (2,4 кг).
  • Входной диапазон 150-250 В.
  • Быстрый отклик (10 мс).

Недостатки:

  • Не очень высокая точность стабилизации.
  • Устройство не работает при низких температурах.
  • Неточная информация по части выходного напряжения.

РЕСАНТА ACH-500/1-Ц

Хороший вариант для тех, кому важна мобильность. 2-хкилограммовый блок тёмно-серого цвета предназначен для работы в однофазных сетях и оснащён большим дисплеем. Расположить корпус можно на любой горизонтальной поверхности. Стабилизация осуществляется посредством электронных компонентов по диапазону напряжения от 140 до 260 В. При коротком замыкании защита автоматически отключает устройство от сети. За управление функциями отвечают две кнопки рядом с LED дисплеем. Все нужные индикаторы присутствуют. Плавкий предохранитель установлен в систему для защиты комплектующих от сильных перегрузок. Потребители подключаются через розетку типа CEE7. Купить устройство можно за 1600 рублей, что можно отнести в рейтинг самых дешёвых стабилизаторов мощностью в 0,5 кВт.

Преимущества:

  • Удобная ручка для переноски.
  • Низкая цена и компактные размеры.
  • Время реакции – 7 мс.

Недостатки:

  • Не работает при отрицательных температурах воздуха.
  • Отсутствует функция задержки активации.
  • Мало мощности.

БАСТИОН Teplocom ST-222/500-И

Универсальный и лёгкий релейный стабилизатор с очень необычной формой пластикового корпуса. По внешнему виду напоминает закрытую белую чашку с рёбрами жёсткости на внешних панелях и вырезом сверху под розетку. На передней части находится трёхсекционный дисплей LED. Используется пассивная система охлаждения, когда горячий воздух выводится за пределы корпуса через решётчатые отверстия. Скорость срабатывания технической части не превышает 20 мс, а полная мощность аппарата – 222 ВА. Диапазон входных напряжений: 145 – 260 В. Учитывая, что конструкция аппарата не герметична, не рекомендуется включать его на морозе или в помещении, где влажность превышает 80%. Магазины реализуют данный аппарат за 2800 рублей.

Преимущества:

  • Интересный дизайн.
  • Защита от замыкания.
  • Можно закрепить на стене (DIN-рейка).
  • Защита IP20.

Недостатки:

  • Короткий шнур подключения.
  • Отсутствует вольтметр.
  • Точность стабилизации – всего 9%.

Как выбрать стабилизатор напряжения?

При выборе стабилизатора для котла на газу следует смотреть в его паспорте на:

  • Диапазон входного напряжения;

  • Мощность на выходе (вольтамперная характеристика);

  • Число фаз питания котла;

  • Наличие защиты самого прибора от коротких замыканий;

  • Скорость реакции на изменения входного тока;

  • Способ установки (есть настенные и напольные модели);

  • Гарантийный срок.

Модель Штиль IS550, цена около 6000 рублей

Чем больший стабилизатор имеет диапазон входного U от min до max, тем лучше. Однако за расширение данных пределов придется заплатить. А зачастую в этом просто нет необходимости. Следует ориентироваться на реалии в сети, с которой котел будет получать нужное ему электропитание. Здесь лучше всего взять в руки вольтметр и произвести в течение нескольких дней замеры, что конкретно происходит с током в розетке.

Котел с подключенным стабилизатором

Самый важный параметр – мощность стабилизатора. Это та нагрузка, которую прибор сможет “вытянуть” при работе. Для расчета данной цифры нужно суммировать потребляемые Ватты котла и циркуляционного насоса (если он есть). Это будет то, что требуется отопительной системе для нормальной работы. Плюс надо добавить про запас еще 30%.

Модель Luxeon EWR-10000

Однако насосный электродвигатель при включении выдает в сеть пусковой ток, который может превышать номинальный в 3–5 раз. Происходит это в течение буквально секунды, но стабилизирующее устройство должно без проблем выдерживать скачок этой реактивной компоненты. Если в нем не предусмотрена соответствующая защита, то вольтамперную характеристику стабилизатора придется завышать, чтобы прибор все выдержал.

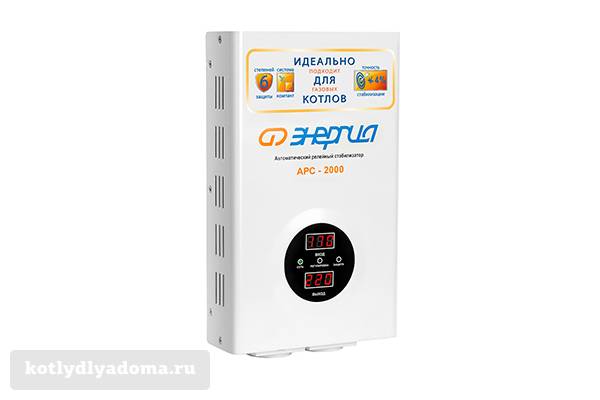

Модель Энергия APC 2000, цена около 7000 рублей

При этом его мощность не должна превышать параметры автомата в щитке, иначе защита сети постоянно будет срабатывать на отключение электрического питания. Подобный расчет нагрузки делается индивидуально для конкретного комплекта из газового и сопутствующего ему оборудования. Ошибаться здесь нельзя.

Модель БАСТИОН Teplocom ST-888-И, цена около 5000 рублей

Если электросеть дома “радует” постоянными скачками, то рекомендуется вовсе приобрести котел на дровах в энергонезависимом исполнении. Ему стабилизатор напряжения точно не потребуется. Такой печи нужны лишь дрова или пеллеты.

Модель RUCELF SRW-10000-D, цена около 8000 рублей

Как подключить стабилизатор

Перед установкой ознакомьтесь с инструкцией и технической документацией устройства.

Аппарат располагается в сухом помещении с указанной в паспорте температурой.
Блок ставится вдали от горючих веществ.
Нельзя размещать прибор в закрытых шкафах, тумбах

Важно обеспечить нормальную циркуляцию воздуха.
Подключение к котлу проводится через розетку с заземлением.. Смотрите схему ниже:

Смотрите схему ниже:

Чаще всего защитное устройство ломается при длительной работе с низким напряжением (170 В). При подключении соблюдайте рабочее напряжение на входе.

Почему при работе слышатся щелчки

Этот вопрос часто задают пользователи на форумах. На это есть несколько причин:

  • Щелчки слышны при неправильном подборе мощности. Когда значения энергии выходят за допустимые пределы, стабилизатор отключается. При этом слышится щелчок. Выход — подобрать подходящий прибор.
  • Плохая пайка контактов. Чаще встречается в недорогих версиях. В процессе использования в месте пайки возникает трещина, что является причиной посторонних звуков.
  • Механический тип оборудования. Во время переключения режима возникают щелчки.

Теперь вы знаете, на что обратить внимание при выборе, сравнили преимущества и недостатки, принцип подключения. Осталось разобраться с выбором модели, ее параметрами и стоимостью

Технические характеристики стабилизаторов

Стабилизаторы построены на базе автотрансформатора или на базе инвертора (также называются стабилизаторами двойного преобразования).

В приборах с трансформатором осуществляется переключение обмоток трансформатора с помощью коммутирующих элементов:

  • Тиристоры — самая быстрая скорость срабатывания, бесшумная работа, долговечность.
  • Реле — средняя скорость реакции, щелчки при работе, средний срок службы.
  • Сервоприводы (электромеханические) — низкая скорость, шум (жужжание при работе), маленький срок службы.

Внимание! Электромеханические стабилизаторы, несмотря на недостатки, обеспечивают плавную (без ступенчатых скачков) регулировку напряжения. Инверторные стабилизаторы похожи на on-line ИБП, только без аккумуляторов: входное переменное напряжение выпрямляется и фильтруется, а затем с помощью транзисторов или тиристоров воссоздаётся идеальная синусоида со стабильным напряжением

Эти приборы обеспечивают качественное и надёжное преобразование напряжения

Инверторные стабилизаторы похожи на on-line ИБП, только без аккумуляторов: входное переменное напряжение выпрямляется и фильтруется, а затем с помощью транзисторов или тиристоров воссоздаётся идеальная синусоида со стабильным напряжением. Эти приборы обеспечивают качественное и надёжное преобразование напряжения.

Входное напряжение

При выборе устройства, обратите внимание на диапазон входных напряжений. Он показывает, в каких пределах стабилизатор справляется со своей функцией

Он показывает, в каких пределах стабилизатор справляется со своей функцией.

При выходе за границы этого диапазона, прибор уходит в защиту и отключает нагрузку от сети. Поэтому неправильный подбор этого параметра приводит к частым отключениям котла и некачественному отоплению.

Справка. Выяснить диапазон скачков напряжения можно с помощью вольтметра или мультиметра, вставив его в розетку. Самые низкие значения наблюдаются в вечерний пик нагрузки (с 18 до 23 часов), а самые высокие — в ночное время. Проведя замеры, прибавьте к результатам определённый запас (10—15%).

Мощность

Потребляемая мощность у газовых котлов невелика и находится в пределах 200—300 Вт. Но есть один нюанс: устройства с электродвигателем (насосы, клапаны) в момент пуска кратковременно потребляют в 3—4 раза больше энергии.

Поэтому номинальную мощность таких устройств, указанную на корпусе или в инструкции, умножают хотя бы на 3 (идеально — на 5).

В котле уже может быть встроен циркуляционный насос, также могут стоять внешние.

Чтобы стабилизатор не уходил в перегрузку, отключая при этом отопительное оборудование, не забудьте увеличить мощность насосов в указанное количество раз. Затем суммируйте все мощности, прибавьте 5—10% — получите необходимую мощность стабилизатора.

Важно! Иногда мощность указывают в вольт-амперах (ВА, VA). Чтобы получить значение в ваттах, умножьте его на 0,8

Точность стабилизации

Важная характеристика, указывается в процентах. Для газовых котлов необходима точность хотя бы 4—5%, меньше — лучше.

Самая высокая точность у инверторных и электромеханических моделей. В релейных или тиристорных зависит от количества обмоток в трансформаторе.

Не стоит забывать про скорость срабатывания. Здесь всё зависит от условий сети.

При длительных, без резких скачков, но больших по амплитуде перепадах электроснабжения — отдайте предпочтение электромеханическому или релейному стабилизатору. Много перепадов — электронному тиристорному.

Если часто ведутся сварочные работы или неподалёку работает множество электродвигателей (станки, газонокосилки и т. п.) — только инверторный, поскольку шумовые помехи и искажения формы синусоиды не сгладит ни один стабилизатор на базе трансформатора. Типичные значения скорости срабатывания, не вызывающие перебоев в работе котла — 30—40 мс.

Виды и функциональные особенности

Стабилизатор напряжения для газового котла включает в себя простые и понятные функции. Во время перепадов напряжения сети в определенном интервале возможностей устройство должно выдать на систему питание со свойствами, соответствующими нормальным значениям, либо наиболее приближенными к ним. Если скачки напряжения очень большие, и выходят за границы возможностей стабилизатора, то его система должна совсем отключить цепь питания до возврата показателей входа в определенный интервал.

Таким методом создается корректная эксплуатация всего подключенного к устройству оборудования, и не допускается его неисправность при больших скачках напряжения.

Для потребителей дается большой ассортимент устройств такого метода работы, в различных исполнениях и широком интервале эксплуатационных возможностей. Если за опцию аварийного выключения устройства чаще всего отвечает предохранительное реле, которое совершает подобное действие, то точность стабилизации напряжения может осуществляться по-разному. Стабилизаторы напряжения для газовых котлов разделяют на виды по принципу действия на электромеханические, релейные и электронные.

Электромеханические стабилизаторы

В таких исполнениях устройств напряжение выравнивается до нужной величины с помощью перемещения угольных токосъемных щеток по обмотке автоматического трансформатора. Подвижная часть перемещается при помощи встроенного сервопривода.

1 – витки автотрансформатора.

2 – угольная токосъемная щетка.

3 – сервопривод.

Такая схема хорошо показала себя – она имеет отличие в повышенной точности стабилизации, ее стоимость невысокая. У стабилизаторов электромеханического действия есть свои особенности, ограничивающие их применение с газовым оборудованием.

Между токосъемным коллектором и угольной щеткой появляется искрение, которое усиливается с износом узла. В котельной нельзя применять электрические приборы с эффектом искрения по условиям безопасности. Стабилизатор можно вынести в другое помещение, но его действие сопровождается шумом, а это многим не нравится. Быстродействие такой модели стабилизатора невысокое, полное время реагирования на скачок напряжения получается до 2 секунд. Это большая величина для чувствительной электронной системы газового котла.

Также, аналогичные приборы недолговечны по причине узлов трения и кинематики

Отсюда можно сделать вывод, что от использования электромеханической модели стабилизатора вместе с газовым котлом лучше отказаться, либо использовать при соблюдении крайних мер осторожности

Релейные стабилизаторы

Такие устройства имеют другую конструкцию. Между обмотками переключение осуществляется при помощи реле. Искрения контактов в этих устройствах не бывает, так как реле помещено в герметичный корпус.

1 – Выводы катушек.

2 – группа реле для переключения выводов.

Модели таких устройств имеют недостатки, одним из которых можно назвать ступенчатую регулировку и малую точность стабилизации выходного напряжения (8%). Этого бывает достаточно для многих приборов.

Стабилизаторы релейного вида быстро реагируют на перепады в сети питания, могут легко переносить большие нагрузки, имеют широкий диапазон входного напряжения. Эти приборы функционируют безотказно и долго, имею малую стоимость. К недостаткам можно отнести небольшой шум от работы контактов реле. Однако при наличии сильного шума в котельной, такой шум от контактов вряд ли будет слышен. Сегодня такие релейные стабилизаторы можно отнести к наиболее популярным моделям.

Электронные стабилизаторы

Создание стабилизаторов напряжения с электронными элементами стало значительным шагом вперед. Роль ключей для коммутации между обмотками в них играют полупроводниковые элементы (тиристоры и симисторы). Этим создается наибольшее быстродействие устройства, выше релейной схемы.

Электроника ускоряет действие стабилизации и повышает срок службы устройства. по сравнению с другими видами. Степень точности стабилизатора прямо зависит от числа ступеней регулировки. В этом наблюдается аналогия с релейным видом устройств. Электронные стабилизаторы являются более компактными, не создают шума, неприхотливы к внешней среде.

Такой стабилизатор будет оптимальным выбором для любых условий работы, так как серьезных недостатков, как у других типов приборов, в нем нет. Основной причиной отказа от приобретения такого вида прибора является повышенная стоимость устройства.

Имеются и другие виды стабилизаторов, с двойным инверторным преобразователем, идеальным выравниванием выходного напряжения. Но для оборудования котельной аналогичные приборы будут слишком дорогими, и их приобретение нецелесообразно.

Какой выбрать стабилизатор для котла – однофазный или трехфазный?

Для ответа на этот вопрос необходимо знать параметры электропроводки в каждом конкретном случае. Поскольку чаще всего используется однофазное подключение, то и стабилизатор напряжения используется однофазный, тем более что частота, выдаваемая однофазным прибором, стабильнее. Однако следует учитывать, что суммарная максимальная мощность потребителей не должна превышать 135 кВт.

При наличии трехфазной проводки, можно использовать как трехфазный преобразователь, так и три однофазных.

Если говорить конкретно о газовых котлах, то стабилизатор для них должны отвечать следующим основным требованиям:

  1. Минимальное время отклика указывает, за какое время прибор сможет оптимизировать напряжение;
  2. Диапазон перепадов входного тока, для газового оборудования считается допустимым в пределах 140 – 260В;
  3. Коэффициент уровня коррекции характеризует устойчивость и точность стабилизации;
  4. Температурный диапазон для бытовых котлов составляет от +5 до +40°С;

Мы подробно рассмотрели особенности выбора стабилизатора, скорее всего, изложенной информации вам будет достаточно для того чтобы определить, какой необходим стабилизатор напряжения для вашего газового котла, а какой выбрать – решать вам.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
