Межосевое расстояние радиатора

Размеры батарей отопления

По типу материала радиаторы могут быть биметаллическими, стальными, алюминиевыми или чугунными. От этого напрямую зависят размеры, общие параметры и масса батарей, что нужно учитывать при выборе подходящего варианта.

Биметаллические

По внешнему виду батареи из биметалла напоминают алюминиевые устройства, при этом их выходной и входной коллекторы, а также вертикальные теплопроводные каналы сделаны из нержавеющей стали с размещенным на верху алюминиевым корпусом. Приборы такого типа не подвергаются ржавчине, отличаются устойчивостью к гидроударам, поэтому их часто ставят в квартирах, которые подключены к центральной отопительной системе. В перечень плюсов входит высокий уровень прочности, надежность, устойчивость к воздействиям внешней среды, совместимость со всеми отопительными системами.

Габариты секций:

  • Межосевое расстояние: 200 мм, 350 мм, 500 мм.
  • Высота: 415 мм, 570 мм.
  • Ширина: 80 мм.
  • Глубина: 75 мм, 85 мм, 90 мм, 100 мм.

Радиаторы имеют высокую теплоотдачу, не требуют большого числа тепловых носителей, период их эксплуатации достигает 20-25 лет. У них есть и свои минусы, например, скрип, возникающий из-за разницы расширительных коэффициентов стали и алюминия. Вертикальные каналы могут засоряться, поэтому за их чистотой необходимо следить отдельно, помимо этого биметаллические стоят дороже аналогов из других материалов.

Алюминиевые

Размеры алюминиевых радиаторов

Радиаторы этого типа могут быть экструзионными или литыми, второй вариант более популярен, поскольку такие приборы отличаются высокой прочностью и не подвержены коррозии. Батареи из алюминия обеспечивают оптимальную тепловую отдачу, их легко монтировать и перевозить благодаря небольшому весу, также они способны максимально быстро нагреваться.

Модели представлены в различных вариантах дизайна и представляют собой оптимальное сочетание стоимости и эффективности тепла. Из минусов отмечают потенциальную возможность получения повреждений из-за гидроударов. На рынке представлены приборы с промежутком между осями от 200 до 800 мм, наиболее популярными считаются варианты в 350 и 500 мм.

Стальные

Приборы из стали, в том числе с боковым подключением, бывают трубчатыми или панельными. Радиаторы панельного типа представляют собой систему из 1, 2 либо 3 панелей с оребрением из специальных П-образных пластин либо без них. Каждая панель включает в себя пару стальных листов с каналами, которые соединены друг с другом с помощью сварки. К плюсам таких радиаторов относят повышенную отдачу тепла, удобный монтаж, устойчивость к повреждениям, безопасность, приемлемую стоимость и эффектный дизайн.

Трубчатые радиаторы состоят из входного и выходного коллекторов, которые соединены друг с другом при помощи нескольких рядов трубок толщиной не менее 1,0-1,5 мм. Все детали соединяются путем сварки, которая не оставляет швов. В перечень плюсов трубчатых радиаторов включают ускоренное нагревание, устойчивость к агрессивной среде и нагрузкам механического типа, гидроударам, возможность выбирать форму и цвет батареи, безопасность и экологичность, отсутствие проблем при эксплуатации.

Расстояние между центрами штуцеров радиатора составляет 300 или 500 мм. Глубина секции изделия от 40 до 115 мм. Толщина стали не превышает 1.5 мм.

Чугунные

Батареи из чугуна все еще популярны благодаря хорошей устойчивости к высоким температурам, отсутствию проблем с коррозией и долговечности. В устройствах такого типа присутствуют расширенные каналы, обеспечивающие идеальную циркуляцию теплового носителя даже во время засорения. Чугунные радиаторы дают аккумулирующий эффект и длительное время остаются теплыми после прекращения подачи теплоносителя.

У таких приборов есть и свои минусы, например, большие размеры по сравнению с аналогичными вариантами из остальных металлов, а также значительный вес, из-за которого чугунные радиаторы оснащают подпорками. Из-за низкой тепловой отдачи чугуна батареи этого типа медленно прогревают помещение. Многие модели имеют секции сложной формы, из-за чего уход за прибором занимает больше времени.

Высота секции радиатора составляет от 400 до 900 мм, глубина от 100 до 200 мм. Расстояние между центрами ниппельных отверстий в пределах 300-800 мм.

Влияние размера алюминиевого радиатора отопления

Батареи из алюминия делают в широком диапазоне габаритов. Длина оказывает первоочередное влияние на мощность.

Соответственно, для достижения необходимого обогрева нужно увеличить количество секций. Общая протяжённость батареи зависит от расчётов.

Глубина и высота также изменяют показатели, поскольку затрагивают объём. В отличие от длины, эти два значения — вариативные, благодаря чему существует множество различных моделей.

Следующий показатель — межосевое расстояние. Оно отвечает за скорость прогрева радиаторов, поскольку означает промежуток между трубами подачи и обратки.

На работоспособность также влияет способ изготовления:

  1. Отлив из металла повышает прочность и долговечность прибора. В этом случае каждая секция — цельная единица, из которых собирают устройство. Это делают в определённой последовательности: сначала сваривают верхние части, затем нижние.
  2. Экструзионный способ предусматривает продавливание нагретого алюминия через решетчатую пластину из металла. Благодаря этому получается профиль заданной формы, который разделяют на части и собирают в радиатор.

Внимание! Подобные отопительные приборы редко встречаются, а изготавливаются, обычно, на заказ. Это связано с невозможностью внести изменения в конструкцию после окончания производства

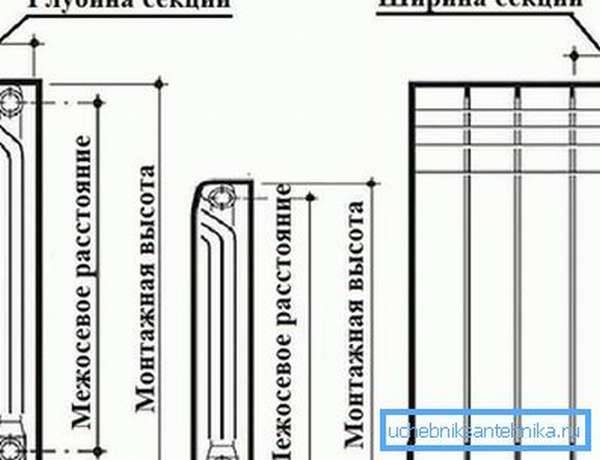

Межосевое расстояние

Показатель представляет собой промежуток между осями радиатора. Они расположены симметрично, одна сверху, вторая снизу. К ним примыкают трубы, через которые осуществляется включение в отопительный контур.

Фото 1. Алюминиевый радиатор модели 350/80, межосевое расстояние 350 мм, производитель — «Oasis», Китай.

В зависимости от производителя, значение колеблется в диапазоне 150—2000 мм. У большинства устройств этот показатель делают равным 500. Это связано с отопительными системами в многоквартирных домах: в старых постройках расчёты выполнены для чугунных радиаторов. При замене батарей нежелательны затраты на переваривание трубопровода.

Справка! В названии большинства моделей присутствует число, указывающее на межосевое расстояние.

Глубина

Зависит от материала, из которого изготовлена батарея. Минимальная величина составляет 52 мм. Её достаточно для создания высокой мощности небольших секций. Максимальный показатель — 180 мм. Он встречается довольно редко и требует прочности. Есть модели с большей глубиной, но их использование нецелесообразно из-за недостаточного прогрева.

Определение объёма секции

Для расчёта необходимо знать значение, описанное выше, а также длину и высоту. Первое значение, зрительно — ширина.

Она составляет 80 или 88 мм, что указано в паспорте.

Второе — вариативное. Обычно вертикальная составляющая размеров секции — 570 мм.

Чтобы найти объём, достаточно перемножить три показателя.

Коэффициенты поправки

Несмотря на одинаковые значения в техпаспорте, фактическая теплоотдача радиаторов может отличаться в зависимости от условий эксплуатации. Учитывая, что выше приведённые формулы точны только для домов со среднестатистическими показателями утепления и для местностей с умеренным климатом, при других условиях необходимо вводить поправки в расчёты.

Коэффициенты поправки при расчете количества секций батарей отопления

Для этого полученное в ходе вычислений значение дополнительно умножается на коэффициент:

  • угловые и северные комнаты — 1,3;
  • регионы с экстремальными морозами (Крайний Север) — 1,6;
  • экран или короб — прибавляйте ещё 25%, ниша — 7%;
  • для каждого окна в комнате общая теплоотдача для помещения увеличивается на 100 Вт, для каждой двери — 200 Вт;
  • коттедж — 1,5;

Высокие радиаторы

Когда подбор радиатора по размерам ограничен по причине недостатка места для размещения стандартного прибора, предпочтение отдается высоким и узким батареям, поскольку эти модели имеют ограниченную ширину.

Чугунные радиаторы. В отличие от отечественных изделий из чугуна стандартных габаритов, среди зарубежной продукции можно встретить дизайнерские приборы, высота которых необычна для российских потребителей. Например, линейка чугунных радиаторов Demrad Retro.

Их размеры следующие:

  • высота секции при ширине 76 миллиметров варьируется в пределах 661 – 954 миллиметра;
  • глубина – 203 миллиметра.

Рабочее давление – 10 атмосфер, испытывают их при 13 атмосферах.

У самых габаритных секций тепловая мощность достигает 270 ватт. При этом узкие радиаторы отопления размеры по высоте могут иметь 2400 миллиметров. Рабочее давление ограничивается 6 атмосферами. Большая высота способствует солидной теплоотдаче радиатора отопления. при дельте температур, равной 70 градусам, она достигает даже более 433 ватт.

Алюминиевые радиаторы. Обычно у высоких радиаторов из алюминия подводку располагают снизу, чтобы трубы сделать незаметными.

Биметаллические радиаторы. В основном модели высоких и узких биметаллических радиаторов представляют собой оригинальные дизайнерские конструкции, а соответственно у них все размеры нестандартны. В основном эти изделия редко бывают секционными – они, как правило, монолитны.

Примером таких отопительных приборов является радиатор модели Sira RS-800 BIMETALL, имеющий следующие параметры:

  • высота секции 880 миллиметров;
  • глубина 95 миллиметров;
  • длина 80 миллиметров.

До того, как рассчитать размер радиатора отопления, необходимо определиться с моделью конкретного отопительного прибора для помещения определенного назначения и площади. Следует помнить, что на теплоотдачу влияет не размер, а мощность отдельных секций, которые собирают в одну батарею. Выбор, учитывая размеры радиаторов отопления, детали на видео:

Выбор производителя


При выборе бренда нужно учитывать, что многие зарубежные радиаторы могут не соответствовать особенностям российских отопительных систем, поэтому специалисты рекомендуют отдавать предпочтение отечественным батареям.

В перечень наиболее подходящих вариантов входят модели от Apriori, Elsotherm, Rifar, Faral и Konner. Это российские бренды, хорошо зарекомендовавшие себя при работе в различных условиях.

Из зарубежных производителей специалисты советуют отдавать предпочтение батареям компаний Kermi, IRSAP, Zehnder или Guratec. Приборы этих брендов отличаются высоким уровнем качества, изготовлены из прочных материалов и соответствуют международным стандартам.

Габариты стальных радиаторов

В СССР радиаторы отопления традиционно производили из чугуна. Потребительская мода на алюминиевые, биметаллические и стальные радиаторы появились относительно недавно. Поэтому среди этих изделий наиболее распространена продукция европейских производителей. Соответственно, такие радиаторы имеют европейскую систему классификации габаритов и размером:

  • Тип 10 – один ряд, оребрение отсутствует, как и облицовка;
  • 11 – один ряд с оребрением , без облицовки;
  • 20 – два ряда без оребрения;
  • 21 – два ряда с оребрением, облицовкой и решеткой;
  • 22 – два ряда с двумя оребрениями, облицовкой панелями и решеткой;
  • 30 – три ряда без оребрения и с верхней решеткой;
  • 33 – три ряда с тремя панелями и верхней решеткой.

В настоящее время наиболее распространены радиаторы типов 11,22 и 33. Указанные радиаторы имеют следующие размеры:

  • 11— 30х40 см;
  • 11— 90х40 см
  • 22— 50х100 см
  • 22— 90х300 см
  • 33— 30х100 см
  • 33— 60х100 см.

Высокие радиаторы

Они никогда не бывают выше 1 м. Чаще всего эта величина составляет 0,96-0,98 м и это при том, что она включает величину ножек. В основном такую высоту имеют модели, выполненные в ретро-стиле.

Если же говорить о «гармошке», то она никогда не бывает выше 0,585 м. Вообще спектр высоких чугунных радиаторов отопления очень узок. Это обусловлено особенностями чугуна. Сплав имеет большой вес. а также он хрупкий. Кроме этого теплоемкость высокой секции становится большой.

Известными высокими чугунными радиаторами отопления являются Demrad Ridem и Demrad Retro. Максимальный «рост» некоторых моделей из этих двух линеек составляет 0,954 м, а минимальная 0,661 м. Ширина и глубина ретро изделий равна 76 и 203 мм соответственно. Высокие представители линейки Demrad Ridem (выполнены в современном стиле) имеют глубину и ширину 98,2 и 60 мм соответственно.

Какие размеры имеют радиаторы из алюминия Площадь окраски чугунных радиаторов Размеры радиатора отопления Технические характеристики чугунных радиаторов отопления

Чугунный радиатор отопления — старый, но не забытый

Несмотря на появившиеся в последнее время новые технологии производства батарей отопления, старые добрые чугунные радиаторы по-прежнему выпускаются нашими и иностранными производителями и по праву занимают свое место на рынке отопительных приборов.

Что же такое современная чугунная батарея – анахронизм, отчаянно борющийся за свое существование, или один из незаслуженно критикуемых вариантов организации обогрева собственного дома или квартиры? Как водится, ответ находится где-то посередине.

«Расчет с учетом» особенностей комнаты

Это самый сложный метод, но он даст практически точные цифры благодаря большому количеству различных коэффициентов. Они относятся не к системе отопления, а только к особенностям помещения, к способам установки батарей. Формулу используют ту же:

Для получения требуемой теплоотдачи, которую потом придется делить на тепловую мощность одной секции, метраж (не объем!) комнаты сначала умножают на среднюю норму мощности для 1 м2. Она не зависит от региона и составляет 100 Вт. Затем результат по очереди перемножают с коэффициентами А, В, С, D, Е, F, G, H, I и J.

«А» — число внешних стен комнаты

В большей степени, именно от их количества сильно зависят теплопотери:

  • внешняя стена — лишь одна: 1,0;
  • две внешние стены — 1,2;
  • внешних стен — три: 1,3;
  • четыре стены — 1,4.

«B» — ориентация помещения

Минимум тепла сохраняется в комнатах, смотрящих окнами туда, где всегда мало солнечного света: на север или восток, где солнечные лучи «отмечаются» только по утрам:

  • окна выходят на восток либо на север — 1,1;
  • комната расположена на западной или на южной стороне — 1,0.

«С» — степень утепления

Качественная теплоизоляция дает шанс максимально сохранить тепло в помещении:

  • кладка в 2 кирпича или утепленные наружные стены — 1,0;
  • нет утепления снаружи — 1,27;
  • очень высокий уровень утепления (если были проведены теплотехнические расчеты) — 0,85.

«D» — климат в регионе

Эти условия учитывает и СНиП, без их учета невозможно ни одно капитальное строительство. Тут используют средние показатели температуры декабря, его самой холодной декады. Эти данные необходимо узнать в гидрометеорологической службе города (района):

  • до -10° — 0,7;
  • до -15° — 0,9;
  • не ниже -20° — 1,1;
  • от -25° до -35° — 1,3;
  • от -35° или ниже — 1,5.

«Е» — высота потолков

Как уже было отмечено, и нормы СНиП (от 60 до 200 Вт на 1 м2), и среднее значение (100 Вт), использующееся в этом случае, подразумевают стандартную высоту потолков — 2700 мм. Если они не «дотягивают» до этой цифры, то выбирают коэффициент 1,0. Когда высота ее превосходит, то для умножения берут другой:

  • 1,05, если высота находится в пределах 2800-3000 мм;
  • 1,1 для 3100-3500 мм;
  • 1,15 для 3600-4000 мм;
  • 1,2, если высота потолка более 4100 мм.

«F» — помещение, находящееся выше

Так как через потолок помещения с большей охотой уходит поднимающийся вверх теплый воздух, в этом случае большое значение имеет верхний этаж. Эти коэффициенты выглядят так:

  • сверху чердак или другое неотапливаемое помещение — 1,0;
  • утепленный чердак и кровля — 0,9;
  • отапливаемая комната — 0,8.

«G» — качество оконных конструкций

Разные пластиковые окна имеют неодинаковые характеристики. Особняком стоят обычные оконные конструкции, сильно повышающие коэффициент:

  • деревянные рамы старого образца с двойным остеклением — 1,27;
  • однокамерный стеклопакет с двумя стеклами — 1,0;
  • двойной стеклопакет либо однокамерный, но имеющий аргановое покрытие, — 0,85.

«H» — площадь остекления комнаты

Независимо от качества оконных конструкций большее количество теплопотерь происходит из-за впечатляющей площади окон. Этот коэффициент зависит от соотношения площади оконных проемов и общего метража помещения:

  • менее 0,1 — 0,8;
  • от 0,11 до 0,2 — 0,9;
  • 0,31-0,4 — 1,1;
  • от 0,41 до 0,5 — 1,2.

«I» — схема подключения радиаторов

Эффективность отопления зависит от того, каким образом батареи подключают к трубам — как к подающим, так и к обратным. Самый лучший вариант — диагональное подключение: первая сверху, вторая снизу. Он (на рисунке обозначен буквой А) соответствует коэффициенту 1,0.

  • Б — 1,03;
  • В — 1,13;
  • Г — 1,25;
  • Д, Е — 1,28.

«J» — степень открытости батарей

Любая искусственная (либо имеющаяся) преграда может немного повлиять на теплообмен. В этом случае коэффициента 1,0 «заслуживает» радиатор, расположенный под подоконником. Другие отопительные приборы с «препятствием»:

  • находящиеся на стене безо всяких «ограничителей» — 0,9;
  • прикрытые сверху выступом ниши — 1,07;
  • имеющие ограждения из подоконника и из декоративного кожуха, но только с фронтальной стороны — 1,12;
  • батареи, полностью закрытые декоративным элементом, — 1,2.

Все коэффициенты сначала записывают на бумагу, затем, умножив метраж на среднюю норму (100 Вт), начинают по порядку умножать на коэффициенты. Получившийся результат делят на теплоотдачу 1 секции (для понравившейся модели), получая необходимое количество секций. Если такие вычисления не вдохновляют на «подвиги», то можно воспользоваться онлайн-калькуляторами. Однако эта работа только кажется трудной, на деле ничего сложного нет.

Также, вы можете воспользоваться нашим онлайн калькулятором для расчета отопления.

Какой способ выбрать, зависит лишь от силы желания хозяев основательно разобраться в вопросе. Подробную информацию можно почерпнуть из этого видео:

Какими должны быть размеры

Чтобы радиатор отопления мог отдать максимум тепла (в данном случае речь не идет о его тепловой мощности, а об эффективности его работы), размеры должны быть такими:

  1. Длина должна составлять более 70-75% ширины проема окна.
  2. Высота должна быть такой, чтобы между полом и батареей было 8-12 см, и при этом между подоконником и ней было 6-12 см.

Если рекомендации будут не соблюдены, то работа алюминиевого радиатора будет сопровождаться потерями тепла. Поэтому, даже если он сможет выдать необходимые для комнаты с площадью 20 кв. м 200 ватт тепла, то из-за неправильных размеров в помещении будет недостаточное количество тепла. Ведь часть его может потеряться под подоконником или пойти на нагрев пола.

Когда длина будет составлять менее 70% ширины оконного проема, то батарея не сможет создать тепловой завесы, способной блокировать движение холодного воздуха, поступающего через окно. Следствием такой ситуации станет появление в помещении холодных и теплых зон. Также окна будут постоянно покрываться паром. И даже большая от потребности мощность радиатора отопления стать «палочкой-выручалочкой» не сможет.

Поэтому, если окно имеет ширину 2 м, то длина батареи должна составлять минимум 1,4 м

Конечно, чтобы подобрать устройство с такой длиной, нужно будет взять во внимание различные по высоте секции и их теплоотдачу. Расчет может занять много времени, однако он стоит того

Расчет разных типов радиаторов

Если вы собрались ставить секционные радиаторы стандартного размера (с осевым расстоянием 50 см высоты) и уже выбрали материал, модель и нужный размер, никаких сложностей с расчетом их количества быть не должно. У большинства солидных фирм, поставляющих хорошее отопительное оборудование, на сайте указаны технические данные всех модификаций, среди которых есть и тепловая мощность. Если указана не мощность, а расход теплоносителя, то перевести в мощность просто: расход теплоносителя в 1 л/мин примерно равен мощности в 1 кВт (1000 Вт).

Чтобы облегчить жизнь покупателям на многих сайтах устанавливают специально разработанную программу-калькулятор. Тогда расчет секций радиаторов отопления сводится к внесению данных по вашему помещению в соответствующие поля. А на выходе вы имеете готовый результат: количество секций данной модели в штуках.

Осевое расстояние определяют между центрами отверстий для теплоносителя

Но если просто пока прикидываете возможные варианты, то стоит учесть, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Методика расчета количества секций биметаллических радиаторов от расчета алюминиевых, стальных или чугунных ничем не отличается. Разной может быть только тепловая мощность одной секции.

Чтобы считать было проще, есть усредненные данные, по которым можно ориентироваться. Для одной секции радиатора с осевым расстоянием 50см приняты такие значения мощностей:

  • алюминиевые — 190Вт
  • биметаллические — 185Вт
  • чугунные — 145Вт.

Если вы пока только прикидываете, какой из материалов выбрать, можете воспользоваться этими данными. Для наглядности приведем самый простой расчет секций биметаллических радиаторов отопления, в котором учитывается только площадь помещения.

При определении количества отопительных приборов из биметалла стандартного размера (межосевое расстояние 50см) принимается, что одна секция может обогреть 1,8м2 площади. Тогда на помещение 16м2 нужно: 16м2/1,8м2=8,88шт. Округляем — нужны 9 секций.

Аналогично считаем для чугунные или стальные баратери. Нужны только нормы:

  • биметаллический радиатор — 1,8м2
  • алюминиевый — 1,9-2,0м2
  • чугунный — 1,4-1,5м2.

Это данные для секций с межосевым расстоянием 50см. Сегодня же в продаже есть модели с самой разной высоты: от 60см до 20см и даже еще ниже. Модели 20см и ниже называют бордюрными. Естественно, их мощность отличается от указанного стандарта, и, если вы планируете использовать «нестандарт», придется вносить коррективы. Или ищите паспортные данные, или считайте сами. Исходим из того, что теплоотдача теплового прибора напрямую зависит от его площади. С уменьшением высоты уменьшается площадь прибора, а, значит, и мощность уменьшается пропорционально. То есть, нужно найти соотношение высот выбранного радиатора со стандартом, а потом при помощи этого коэффициента откорректировать результат.

Расчет чугунных радиаторов отопления. Считать может по площади или объему помещения

Для наглядности сделаем расчет алюминиевых радиаторов по площади. Помещение то же: 16м2. Считаем количество секций стандартного размера: 16м2/2м2=8шт. Но использовать хотим маломерные секции высотой 40см. Находим отношение радиаторов выбранного размера к стандартным: 50см/40см=1,25. И теперь корректируем количество: 8шт*1,25=10шт.

2 Габариты радиаторов

Биметаллические и другие модели имеют стандартные и нестандартные размеры в зависимости от назначения, предполагаемого режима эксплуатации и конкретных предпочтений каждого человека.

Стандартные цифры с учетом разновидности радиатора:

  1. 1.
    Чугунные модели имеют следующие значения длины, глубины и высоты — 93 / 140 / 588 мм. Такие размеры считаются стандартными, но существуют низкие и высокие модели, которые подбираются под конкретные потребности того или иного покупателя. Первые не отличаются длиной и глубиной от обычных, но имеют высоту 388 мм. Вторые имеют разное значение высоты от 660 до 954 мм, длина и глубина составляют 76 и 203 мм соответственно. Теплоотдача одной секции стандартной батареи — 160 Вт. При монтаже стоит учитывать толщину паронитовой прокладки, а также расстояние от стены, которое нужно будет оставить для установки промывочного крана.
  2. 2. Размеры батарей отопления из алюминия несколько отличаются от чугунных. Длина, глубина и высота их — 80 / 100 / 585 мм. Существуют низкие модели, габариты которых равны 40 / 180 / 200−400 мм. Высокие радиаторы почти не отличаются от стандартных размеров за исключением высоты, которая достигает 590−600 мм. Теплоотдача такой конструкции напрямую зависит от формы секций. При монтаже стоит учитывать, что трубы, к которым подключаются батареи, должны быть изготовлены из одинакового материала. Это поможет избежать аварийной ситуации при включении отопления.
  3. 3.
    Стандартные размеры биметаллических моделей отличаются от других, поскольку сегодня на рынке представлено множество продуктов от разных фирм. Длина колеблется в пределах 80−82 мм, глубина — 75−100 мм, высота — 550−580 мм. Выпускаются также варианты с разными показателями высоты. Они могут достигать 500−800 мм. Теплоотдача каждой секции составляет 160−200 Вт.
  4. 4. Стальные трубчатые радиаторы отличаются разнообразием стандартных размеров. Длина их может колебаться от 400 до 3000 мм, а высота — до 600 мм. Низкие модели имеют длину до 400 мм, высокие — до 900 мм.

Неспециализированный обзор их габаритов и типов радиаторов

Возможно выделить пара главных групп батарей отопления, отличающиеся изюминками конструкции:

  1. Секционные.
  2. Панельные из стали и биметаллические.
  3. Конвекторные.
  4. Авторские модели, изготовленные на заказ, имеющие ни на что не похожие формы, но делающие свои функции.

Применяемый конструкционные особенности и материал отопительных устройств определяют:

  • устойчивость к гидроударам,
  • коррозии,
  • отложению и засорению накипи,
  • интенсивность теплоотдачи и другие составляющие успеха.

Что же касается размера, то отличие высоты между верхним и нижним коллектором (межосевое расстояние) воздействует на возможность установки отопительного прибора. Значительно чаще их устанавливают в нишах под окнами, в случае если оконный проем велик, то высокая батарея просто не поместится.

Данный параметр особенно серьёзен для систем с естественной циркуляцией. Дело в том, что давление в системе создается за счет перепада по высоте между подачей воды в батарею и котлом, чем эта величина больше, тем больше и естественное давление в трубах.

Обратите внимание! К примеру, межосевое расстояние радиаторов отопления 250 мм имеет суть выбирать лишь под низкие подоконники. При таких условиях установить батареи возможно будет кроме того под подоконник высотой 50-60 см

Панельные отопительные устройства являются цельносварную конструкцию со змеевиком-теплоносителем между двух ребристых панелей с зазором между ними до 1 см. Такая поверхность увеличивает площадь нагреваемой поверхности и ее теплоотдачу – излучение плюс конвекция. Мизерная емкость содействует стремительной теплоотдаче – КПД достигает 75%, но и остывают они кроме этого быстро.

Недочёт панельных изделий содержится:

  • в их уязвимости гидроударам, что делает их негодными к применению в центральных системах отопления,
  • коррозируют от кислой воды,
  • запрещено на долгое время сливать воду по обстоятельству той же коррозии, но уже в контакте с кислородом.

Секционные батареи хороши возможностью их конструктивного трансформации – повышение/уменьшение количества секций для трансформации мощности либо ремонта. На смену классическому хрупкому, но долговечному чугуну с высокой инертностью пришли биметаллические устройства.

В них теплоноситель проходит по металлическим трубкам, имеющих алюминиевое оребрение, владеющее высокой теплопроводностью.

Биметаллическая батарея – это воплощение двух преимуществ в одном изделии, в частности:

  • сталь выдерживает нестабильное давление и агрессивную среду,
  • алюминий мгновенно реагирует на трансформацию температуры.

Обратите внимание! Из недочётов отметить возможно разве что цена. Цена биметаллического радиатора может в несколько раз быть больше аналог из чугуна либо стали. При выборе биметаллических батарей приходится учитывать еще и диаметр вертикальных и горизонтальных каналов, а не только межосевое расстояние

Что же касается габаритов, то самыми ходовыми можно считать модели с отличием между ниппельными отверстиями 500 мм (наряду с этим полная высота отопительного прибора образовывает 570 мм)

При выборе биметаллических батарей приходится учитывать еще и диаметр вертикальных и горизонтальных каналов, а не только межосевое расстояние. Что же касается габаритов, то самыми ходовыми можно считать модели с отличием между ниппельными отверстиями 500 мм (наряду с этим полная высота отопительного прибора образовывает 570 мм).

А вот в вакуумных батареях понятие «межосевое расстояние» не существует. Дело в том, что в них употребляется всего лишь 1 проточная труба, через которую циркулирует теплоноситель, а равномерный прогрев поверхности достигается за счет испарения легкокипящей жидкости.

Трубчатые батареи – регистры, превосходят секционные по разнообразию и компактности форм. Отсутствие протечек на стыках обеспечивается сваркой фрагментов, они выдерживают рабочее давление до 15 атм., но узкие стены не хорошо держат гидроудар. Регистры в полной мере возможно изготовить своими руками, выбрав произвольный ход между трубами.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
