Конструкция и принцип работы вакуумных радиаторов отопления
Традиционно для повышения температуры воздуха используются две методики:
- увеличение мощности отопительной системы, что ведет к более интенсивному потреблению теплоносителя;
- сведение к минимуму тепловых потерь, неизбежно сопровождающих прохождение рабочей среды по трубопроводу.
Так как стоимость энергоносителей неуклонно растет, рациональным шагом становится поиск альтернативных путей оптимизации отопительных коммуникаций. Вакуумные радиаторы стали удачным примером объединения физических характеристик материалов и технологически усовершенствованной конструкции. На отечественный рынок такие приборы стали поставлять лишь недавно, но они практически сразу обрели популярность: сказалась возможность экономии затрат на 30-40% (речь о расходе ресурсов). Химически подобранный теплоноситель имеет низкую температуру кипения, благодаря чему батареи оперативно и равномерно прогреваются.

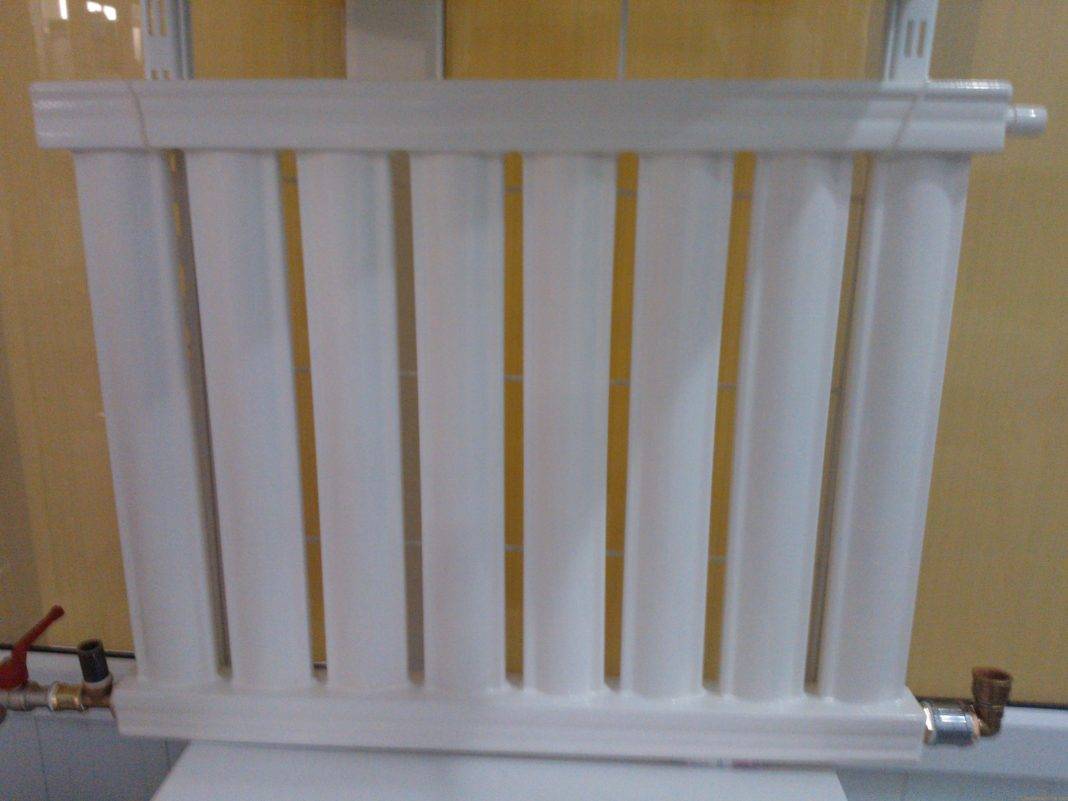

Внешне вакуумные радиаторы отопления напоминают привычные алюминиевые и чугунные приборы, но секрет их успеха состоит в особом внутреннем устройстве. В нижней части батареи присутствует горизонтальная труба, в ней перемещается теплоноситель в виде воды или антифриза. Этот элемент последовательно объединяет вертикальные секции, в которых находится литиево-бромидная жидкость. Каждая секция изолирована таким образом, чтобы теплая вода и рабочий состав не перемешивались.
К централизованной системе отопления подключают нижний сегмент коллектора, прибор начнет функционировать после того, как в него поступит теплая вода.

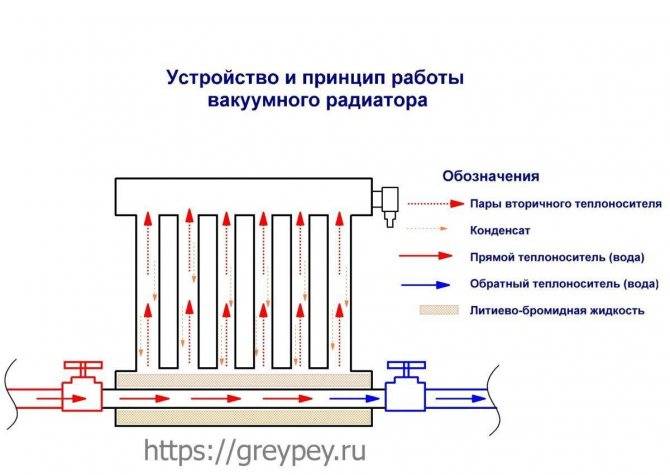

Как работают вакуумные радиаторы:
- вода направляется в нижнюю область коллектора;
- стенки горизонтальной трубы (обычно она выполняется из стали) прогреваются примерно до 35°С;
- тепло движется вверх, распределяясь по вертикальным секциям;
- вертикальные металлические трубы нагреваются, что приводит к закипанию и испарению литиево-бромидного состава;
- в результате испарения радиаторы нагреваются сильнее, что способствует отдаче тепла в помещение;
- конденсат движется по трубам вниз, где снова нагревается, преобразовывается в пар.
Когда система отопления прекращает работу, такие радиаторы остывают очень долго, потому что в условиях вакуума уменьшается интенсивность процесса замедления движения частиц.
Вакуумные радиаторы отопления обладают следующими техническими характеристиками:
- в зависимости от того, какой материал был использован при изготовлении корпуса, теплоотдача каждой секции варьируется в пределах 150-300 Вт;
- ширина каждого прибора составляет 8 см, высота может достигать 54 см;
- средний вес секции – 1,6 кг;
- каждый сегмент приспособлен для обслуживания 2 кв. метров.
В производственных условиях оборудование подвергают тестированию, воздействуя давлением 15 атм. Обычная заводская гарантия на такую технику – 5 лет.
Полезные советы
Лучше всего вакуумные батареи зарекомендовали себя в частных домах или сезонно используемых помещениях: на даче или в загородном доме. При выборе прибора следует учитывать метраж комнат и высоту потолков.
Производители рекомендуют устанавливать вакуумные радиаторы в централизованной системе отопления только при наличии счетчиков тепла. Это дает возможность хоть как-то регулировать температуру первичной рабочей жидкости. Идеальный диапазон 40-60 °С. При более высоких температурах (а в центральной системе они всегда намного выше) жидкость полностью испарится, перейдет в пар и не сможет циркулировать.
Выбор и установка вакуумного радиатора
Присмотрев подходящий радиатор, перед тем как его купить, нужно убедиться, соответствует ли он требованиям технических норм:
1
В первую очередь, нужно обратить внимание на прилагающиеся документы, такие как паспорт, сертификат, и тщательно их изучить
2. Следующий объект – сварочные швы, определить заводские довольно просто, они ровные. Швы – это важный элемент, благодаря которому обеспечивается герметичность секций.
3. Количество литиево-бромидной жидкости не должно быть избыточным. Никаких сложных действий не понадобится, нужно просто встряхнуть радиатор. Если слышен звук перетекания жидкости, то батарея выполнена некачественно. У нормальных радиаторов звук должен напоминать шелест.
4. Рассмотреть покрытие радиатора, окраска должна быть порошковой.
5. Убедиться в герметичности заправочного вентиля.
1. Во-первых, расстояние радиатора до стены не должно быть меньше 5 см, до пола 2-5 см, а до подоконника 5-10 см;
2. За радиатором на стене желательно повесить лист фольги, это может немного повысить его эффективность;
3. Если на стене уже установлена теплоизоляция, то длина кронштейнов должна быть увеличена на толщину изоляционного слоя.
В остальном, процесс подключения похож на процесс установки обычных батарей и выполняется так же.
Оптимальная температура воды в трубе должна быть в районе 60 °С. Также для повышения эффективности и экономии средств желательно провести утепление помещения.
Лучшие производители вакуумных радиаторов
Широким ассортиментом на рынке отопительных приборов вакуумные пока не отличаются. Среди потребителей особым авторитетом пользуются изделия компании EnergyEco. Этот российский производитель использует для изготовления батарей 1,5 мм сталь. Пользователи отмечают высококачественное исполнение, хорошую теплоотдачу — около 170 кВт на один элемент.
Рабочим для радиатора является давление от 0,6 до 1,3 МПа. Даже при 2 МПа прибор может работать, но 5 МПа для него очень много — он начинает разрушаться. Стоимость радиатора от ЕнерджиЕко немалая, но спрос на него не падает.
Производитель Форвакуум выпускает вакуумные приборы настенного и плинтусного типа. Теплоотдача регистра длиной 1 м при температуре теплоносителя 50 °C составляет 239 Вт.
Термосифонный регистр отличается небольшой металлоемкостью, т. к. его тонкостенный корпус не рассчитан на большое внутреннее давление. При 50 °C и использовании этанола оно составляет всего 0,027 МПа
Можно встретить на рынке и радиаторы китайского производства. Они будут иметь меньшую цену, но иногда и сомнительное качество. При покупке их следует тщательно осматривать, проверять документацию.
Цены
В среднем, секция вакуумного радиатора стоит 500 – 700 руб. То есть 8-секционный прибор обойдётся в 4000 – 5600 руб.
Но если вспомнить, что от алюминиевых радиаторов отказываются как раз по причине их ненадёжности, а всё чаще приобретают биметаллические приборы, то их стоимость как раз и соответствуют друг другу.
Также цена за секцию сопоставима с чугунным радиатором, но по многим показателям, вакуумные модели их превосходят.
Плюсы и минусы вакуумных радиаторов отопления
Производители вакуумных радиаторов утверждают, что их продукция способна значительно снизить расходы на отопление, не ухудшив при этом уровень обогрева. В условиях растущих цен на энергоресурсы и, соответственно, повышающихся сумм в квитанциях ЖКХ, это довольно сильный аргумент. Действительно, небольшое количество вторичного теплоносителя при пониженном давлении довольно быстро нагревается и закипает, но нагрев помещения зависит не только и не столько от этого факта.
Важно! Стоимость вакуумных радиаторов довольно высока, а статистических данных или грамотных научных выкладок, подтверждающих эффективность приборов, пока недостаточно. Одно из преимуществ вакуумного радиатора – для прогрева ему хватает 10-15 л теплоносителя
Для автономной системы отопления это может иметь значение и даст реальную экономию. Котел не должен работать постоянно, набранной температуры хватит на период, зависящий от характеристик системы и обогреваемой площади. За счет периодического отключения котла энергии на разогрев уйдет меньше
Одно из преимуществ вакуумного радиатора – для прогрева ему хватает 10-15 л теплоносителя. Для автономной системы отопления это может иметь значение и даст реальную экономию. Котел не должен работать постоянно, набранной температуры хватит на период, зависящий от характеристик системы и обогреваемой площади. За счет периодического отключения котла энергии на разогрев уйдет меньше.
Количество тепла зависит только от возможностей системы отопления. Обогрев дома включает в себя прогрев воздуха, стен, перекрытий, мебели и других предметов в помещении. Этот процесс не может быть мгновенным. Скорость набора тепла в комнате останется прежней, так как вся обстановка остается без изменений. То есть, скорость прогрева самого радиатора мало влияет на обогрев помещения.
Если уменьшить температуру основного теплоносителя, придется увеличивать количество радиаторов
Самое «больное» место вакуумного прибора — узкий диапазон использования. При слишком низкой температуре первичного теплоносителя жидкость не будет испаряться, при слишком высокой – не успеет сконденсироваться. То есть, температурное колебание в системе подачи тепла негативно скажется на работе прибора. А такие колебания зависят не только от температуры воды в системе, но и от скорости ее прохождения по трубам.
Вакуумное отопление может иметь преимущества в автономной отопительной системе, например, в частном доме или на даче, где мощность котла довольно низкая. Еще один вариант практичного использования вакуумного радиатора – временный обогрев. Небольшой домик на дачном участке, который посещают время от времени, проще и быстрее прогреть именно таким прибором.
Несомненные плюсы вакуумного прибора:
- отсутствие внутренней коррозии (при условии хорошего качества герметизации);
- нет угрозы засоров и заиливания, в радиаторе циркулирует только вторичный теплоноситель, несвязанный с основной системой;
- не образуются воздушные пробки;
- низкие расходы на установку радиатора;
- не нужен насос большой мощности, так как принцип работы батареи не требует прокачки первичной рабочей жидкости по всем секциям прибора;
- безопасность (даже при разгерметизации масштабного потопа не будет);
- долговечность за счет качественных материалов.
Еще одно бесспорное достоинство вакуумного радиатора – возможность работать от разных источников тепла. Прибор можно встроить в автономную отопительную систему с газовым котлом, солнечными батареями, электрическими источниками и даже с печным отоплением. В централизованной системе тоже можно использовать вакуумный радиатор, но не стоит надеяться на чудо экономии.
Вакуумный радиатор хорошо впишется в большинство стилей оформления благодаря своему эстетичному внешнему виду
Важно! Ни один обогревательный прибор не производит тепло, он только его транслирует. То есть, нагрева будет ровно столько, сколько способна обеспечить магистральная система, автономный котел или электрические ТЭНы
Правильное подключение батарей отопления: схема и способы
Правильное подключение батарей отопления подразумевает устройство не только эффективной, но и экономной системы отопления, что удается сделать далеко не всегда.
Поэтому для того, чтобы разобраться с тем, как должен функционировать нормальный обогрев в помещении, следует, в первую очередь, рассмотреть то, какая схема подключения батарей отопления является наиболее распространенной и производительной. Это поможет подключить всю систему максимально правильно и даст ей возможность работать на протяжении долгого срока (детальнее: “Как подключить радиатор отопления – способы и варианты”).
Типы отопительных систем
Прежде чем говорить о том, как правильно подключать батареи отопления, следует подробно рассмотреть то, какие варианты систем наиболее распространены на сегодняшний день. Даже изучив многочисленные фото этих коммуникаций, так или иначе, требуется понять принцип их работы и разобраться в особенностях функционирования каждой из частей той или иной системы.
Отопление одноконтурного типа
Подобный вариант предусматривает подачу теплоносителя в прибор отопления, который обычно располагается в многоэтажной постройке. Такие способы подключения батарей отопления являются самыми простыми, поскольку для их реализации не требуется каких-либо серьезных строительных навыков (прочитайте: “Одноконтурная система отопления – возможные схемы реализации”). Основной недостаток такой конструкции – отсутствие возможности контроля над подачей тепла, так как в этой системе не предусмотрены никакие специальные приборы наподобие температурного датчика, выполняющие эту функцию. Именно поэтому объем теплоотдачи является строго фиксированным и заранее прописывается еще на стадии составления проекта будущей системы.
Где лучше расположить отопительную батарею
Вне зависимости от того, какой внешний вид имеет та или иная отопительная система, главное ее назначение заключается, в первую очередь, в обогреве помещения. Если выполнить подключение батареи отопления правильно, то этот прибор будет предотвращать проникновение внутрь комнаты холодного воздуха снаружи, что и объясняет необходимость устройства комнатного радиатора в пространстве под подоконником.
Еще до того, как рассматривать то, как лучше подключить батарею отопления, следует определиться с тем, какой будет схема расположения всех нагревательных приборов в комнате (прочитайте: “Какая схема подключения радиаторов отопления оптимальна”)
Очень важно разместить все радиаторы так, чтобы они стояли примерно на равном расстоянии друг от друга, в таком случае получится обеспечить максимально эффективную теплоотдачу
- от низа подоконника – 100 мм;
- от пола – 120 мм;
- от близлежащей стены – 20 мм.
Варианты циркуляции теплоносителя в отопительной системе
Для того чтобы определиться с тем, как правильно подключить батарею отопления, не стоит забывать, что теплоноситель, которым является вода, может циркулировать как автономно, то есть естественным образом, так и принудительно. В первом случае применяется особый насос циркуляции, основная функция которого заключается в продвижении теплоносителя по трубам. Монтаж этого насоса, как правило, выполняется в районе нагревательного котла, но иногда может уже входить в основу его конструкции.
Обусловлено это тем, что котел отопления функционирует исключительно от электричества, благодаря которому охлажденный теплоноситель вытесняется из системы.
Способы подключения батарей отопления
Чтобы окончательно разобраться с тем, как подключить батареи отопления, следует рассмотреть следующие способы их подключения:
- Вариант одностороннего монтажа. Это последовательное подключение батарей отопления подразумевает устройство трубы подвода и трубы отвода одной и той же части батареи:
– подача осуществляется сверху;
– отвод выполняется снизу.
Выполняется такой монтаж следующим образом: подача воды идет сверху, а отвод – снизу, только делается это с разных сторон. Максимальный объем теряемого тепла в таком случае – 2%.
Правила выбора изделия
С ростом популярности этого высокотехнологичного оборудования на рынке встречается все больше контрафакта низкого качества.
При покупке следует проверить, приложили ли к прибору соответствующие сертификаты и другую техническую документацию. Следует запомнить, что основное правило эффективной работы агрегата — полная герметичность.
Важен для радиатора и такой параметр, как количество теплоносителя в вертикальных секциях — литиево-бромидной смеси. Большой объем может грозить перетеканием жидкости.
Чтобы оценить соответствие объема нужно ориентироваться на звук, возникающий при покачивании агрегата. Он должен напоминать негромкий шелест. Если же четко различим звук перетекающей жидкости, радиатор, с большой долей вероятности, может оказаться кустарной подделкой.
На большинство своих моделей европейские производители дают гарантию до 5 лет. Цены на них прямо пропорциональны числу секций и они выше, чем на водяные аналоги
На изделиях, изготовленных по заводской технологии, сварочные швы не имеют никаких изъянов в отличие от агрегатов неизвестного происхождения.
Производители с хорошей репутацией покрывают корпуса изделий качественной порошковой краской. Поэтому целостность окрасочного слоя трудно нарушить даже при соприкосновении с растворителем. Нельзя упускать и такой момент, как герметичность заправочного клапана.
Самостоятельный монтаж вакуумных батарей
Вакуумные радиаторы отопления предельно просты в монтаже – поэтому за эту работу можно смело взяться своими руками. Главное владеть всеми необходимыми инструментами и быть четко ознакомленным с рекомендованными производителями правилами установки.
Для монтажа вам потребуются:
Порядок выполнения работ:
- Если производится реконструкция отопительной системы, в первую очередь, демонтируйте старые батареи.
- При необходимости, произведите выравнивание и отделку стен.
- Разметьте места крепления оборудования.
- Наклейте на стену фольгу.
- Установите кронштейны.
- Навесьте радиаторы на кронштейны.
- Подсоедините трубопровод.
- Протестируйте систему на герметичность.
Перед монтажом вакуумный радиатор необходимо установить в горизонтальное положение и в течение минуты покачать вправо-влево для гарантированного стекания литиево-бромидной жидкости в нижнюю часть прибора.
Рекомендация наклеивать за вакуумным радиатором отражающий материал (изолон либо фольгу) вызывает множество дискуссий как среди домовладельцев, так и среди мастеров. Одни считают, что эта процедура реально повышает теплоотдачу прибора в помещение, другие же относятся к ней не более как к имитации бурной деятельности
При установке оборудования важным моментом является соблюдение расстояний:
- от стены – не менее 5 см;
- от пола – не менее 8-10 см;
- от подоконника – не менее 10 см.
Очень важно также правильно рассчитать необходимое количество секций для каждого из помещений – с учетом их площади, высоты потолков и прочих определяющих факторов. Для приблизительных расчетов можете воспользоваться нашим онлайн-калькулятором:. Важно заметить, что не рекомендуется эксплуатировать вакуумные батареи совместно с другими отопительными приборами во избежание нестабильности работы системы
Важно заметить, что не рекомендуется эксплуатировать вакуумные батареи совместно с другими отопительными приборами во избежание нестабильности работы системы. Для того чтобы тепло от вакуумных радиаторов было действительно экономным, необходимо, чтобы жилье было максимально утеплено
Окна с теплосберегающими стеклопакетами, хорошие двери, утепленный пол и чердак гарантированно повышают эффективность работы отопительных приборов
Для того чтобы тепло от вакуумных радиаторов было действительно экономным, необходимо, чтобы жилье было максимально утеплено. Окна с теплосберегающими стеклопакетами, хорошие двери, утепленный пол и чердак гарантированно повышают эффективность работы отопительных приборов.
Плюсы и минусы вакуумных радиаторов отопления
Производители вакуумных радиаторов утверждают, что их продукция способна значительно снизить расходы на отопление, не ухудшив при этом уровень обогрева. В условиях растущих цен на энергоресурсы и, соответственно, повышающихся сумм в квитанциях ЖКХ, это довольно сильный аргумент. Действительно, небольшое количество вторичного теплоносителя при пониженном давлении довольно быстро нагревается и закипает, но нагрев помещения зависит не только и не столько от этого факта.
Важно! Стоимость вакуумных радиаторов довольно высока, а статистических данных или грамотных научных выкладок, подтверждающих эффективность приборов, пока недостаточно. Одно из преимуществ вакуумного радиатора – для прогрева ему хватает 10-15 л теплоносителя. Для автономной системы отопления это может иметь значение и даст реальную экономию
Котел не должен работать постоянно, набранной температуры хватит на период, зависящий от характеристик системы и обогреваемой площади. За счет периодического отключения котла энергии на разогрев уйдет меньше
Для автономной системы отопления это может иметь значение и даст реальную экономию. Котел не должен работать постоянно, набранной температуры хватит на период, зависящий от характеристик системы и обогреваемой площади. За счет периодического отключения котла энергии на разогрев уйдет меньше
Одно из преимуществ вакуумного радиатора – для прогрева ему хватает 10-15 л теплоносителя. Для автономной системы отопления это может иметь значение и даст реальную экономию. Котел не должен работать постоянно, набранной температуры хватит на период, зависящий от характеристик системы и обогреваемой площади. За счет периодического отключения котла энергии на разогрев уйдет меньше.
Количество тепла зависит только от возможностей системы отопления. Обогрев дома включает в себя прогрев воздуха, стен, перекрытий, мебели и других предметов в помещении. Этот процесс не может быть мгновенным. Скорость набора тепла в комнате останется прежней, так как вся обстановка остается без изменений. То есть, скорость прогрева самого радиатора мало влияет на обогрев помещения.
Если уменьшить температуру основного теплоносителя, придется увеличивать количество радиаторов
Самое «больное» место вакуумного прибора — узкий диапазон использования. При слишком низкой температуре первичного теплоносителя жидкость не будет испаряться, при слишком высокой – не успеет сконденсироваться. То есть, температурное колебание в системе подачи тепла негативно скажется на работе прибора. А такие колебания зависят не только от температуры воды в системе, но и от скорости ее прохождения по трубам.
Вакуумное отопление может иметь преимущества в автономной отопительной системе, например, в частном доме или на даче, где мощность котла довольно низкая. Еще один вариант практичного использования вакуумного радиатора – временный обогрев. Небольшой домик на дачном участке, который посещают время от времени, проще и быстрее прогреть именно таким прибором.
Несомненные плюсы вакуумного прибора:
- отсутствие внутренней коррозии (при условии хорошего качества герметизации);
- нет угрозы засоров и заиливания, в радиаторе циркулирует только вторичный теплоноситель, несвязанный с основной системой;
- не образуются воздушные пробки;
- низкие расходы на установку радиатора;
- не нужен насос большой мощности, так как принцип работы батареи не требует прокачки первичной рабочей жидкости по всем секциям прибора;
- безопасность (даже при разгерметизации масштабного потопа не будет);
- долговечность за счет качественных материалов.
Еще одно бесспорное достоинство вакуумного радиатора – возможность работать от разных источников тепла. Прибор можно встроить в автономную отопительную систему с газовым котлом, солнечными батареями, электрическими источниками и даже с печным отоплением. В централизованной системе тоже можно использовать вакуумный радиатор, но не стоит надеяться на чудо экономии.
Вакуумный радиатор хорошо впишется в большинство стилей оформления благодаря своему эстетичному внешнему виду
Важно! Ни один обогревательный прибор не производит тепло, он только его транслирует. То есть, нагрева будет ровно столько, сколько способна обеспечить магистральная система, автономный котел или электрические ТЭНы
Положительные и отрицательные качества приборов
В пользу применения радиаторов, не содержащих в полости газов, обычно приводят следующие аргументы:
- гарантированное отсутствие такого явления, как завоздушивание системы;
- низкое гидравлическое сопротивление;
- полное отсутствие или минимальная коррозия;
- стабильная теплоотдача, т.к. на внутренней поверхности корпуса не оседает грязь;
- минимальное число резьбовых соединений, что делает маловероятными случаи возникновения протечек;
- широкий выбор теплоносителя: антифриз, вода, пар и др.
Если сравнить эти изделия и привычные водяные, то в квартирах, отапливающихся централизованно, воздух будет нагрет не одинаково. Во втором случае вода, поступающая в систему, нагревает все тело радиатора напрямую. В вакуумном вода с центральной магистрали греет только нижнюю часть.
Применение вакуумных радиаторов дает экономию теплоносителя до 80%. Кроме того, при отключении батареи нагретые частицы газа замедляют движение, поэтому она остывает длительное время
Остальные секции батареи получают тепло от испарившейся жидкости. Из-за того, что трансформатор тепла имеет как температуру, так и теплопроводность ниже, чем у воды, стенки вертикальных секций радиатора прогреются меньше.
Чтобы обеспечить такой же температурный режим, как и при наличии водяных батарей, вакуумный радиатор должен иметь большую площадь.
Производители утверждают, что секции изделия прогреваются моментально. При небольшом объеме воды в 0,5 л один фрагмент имеет теплоотдачу в 300 Вт. Здесь следует отметить, что каждая секция, ставшего классикой, чугунного радиатора содержит 4 л жидкости.
Экономия особо заметна при применении антифриза. Затраты на его приобретение снизятся существенно. Незначительное количество теплоносителя, отсутствие потребности в дорогом оборудовании — главные преимущества от использования вакуумных радиаторов.
Достоинством этих приборов является и тот факт, что комната более плавно прогревается по вертикали. Согласно замерам, на каждый метр высоты разность составляет около 0,5 °C. В комнате с высотой потолка 2,5 м между прибором и полом это будет приблизительно 1,25 °C.
Эффективность вакуумных радиаторов проявляется при применении альтернативных ресурсов получения энергии, таких как тепловой насос, солнечные батареи.
Тогда как чугунные батареи смогут нагреть помещение при достижении теплоносителем температуры минимум 65 °C, для вакуумных приборов достаточно 35 °C
Следует знать, что если произойдет из-за каких-то обстоятельств разгерметизация секции, вакуумный радиатор работать не будет. Причина — показатели давления внутри и за пределами корпуса сравняются.
Такая поломка несет угрозу самочувствию и здоровью обитающих в доме людей, т. к. жидкость, находящаяся внутри, ядовита.
Как установить
Монтировать вакуумный радиатор несложно, но чтобы обошлось без переделок, нужно усвоить несколько правил. Необходимо соблюсти рекомендации, касающиеся размещения агрегата относительно стены, пола, подоконника.
При этом дистанция между радиатором и стеной — минимум 50 мм, между прибором и полом — от 20 до 50 мм, оптимальное расстояние до тыльной стороны подоконника — 50-100 мм.

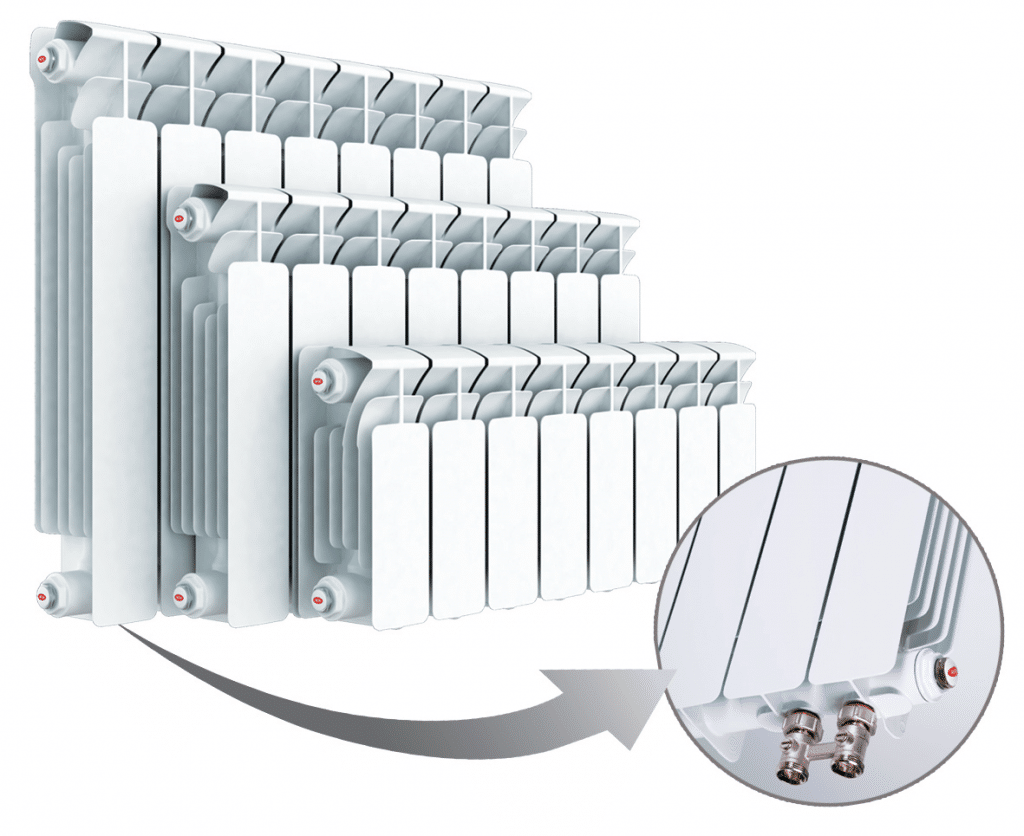

На фото показаны варианты подключения радиаторов. Следует знать, что включение в схему отопления других нагревательных приборов наряду с вакуумными снижает ее эффективность
Сам монтаж мало чем отличается от врезки в систему радиаторов других видов. Разница только в том, что вход и выход находятся внизу.
Установка вакуумного агрегата предусматривает цепочку, следующих друг за другом действий:
- Сливают теплоноситель, демонтируют старый отопительный прибор.
- Выполняют разметку мест установки.
- Крепят кронштейны. Испытывают их на устойчивость, прочность.
- Монтируют шаровые краны. Через них прибор подсоединяют к магистрали. Стыки обязательно герметизируют с применением пакли или герметика.
- Проверяют систему на герметичность.
Чтобы улучшить теплообмен, на стену за радиатором можно поместить лист фольги. При наличии ранее выполненной теплоизоляции, придется увеличить длину кронштейнов на величину, равную толщине теплоизоляционного слоя. Если дом утеплить, эффективность системы отопления возрастет.
Варианты внедрения в отопительную систему
Монтаж оборудования соотносится с используемым в доме типом коммуникаций:
- для соединения радиатора с автономной системой подойдет стандартная методика – батарею устанавливают с помощью муфт ко входам и выходам горячего теплоносителя;
- если топливом служит электроэнергия, для нагрева литиево-бромидной среды можно обустроить стационарный или переносной нагреватель (первый вариант более надежен);
- если планируется подключение радиатора к гелио-источнику или центральному отоплению, можно воспользоваться первым способом.
Одинаково функциональны и нижняя, и вертикальная разводки.
Конструкция и принцип работы
Вакуумные радиаторы для отопления
Повторяя дословно описание прибора одним из производителей, продающего свои изделия под брендом ФОРВАКУУМ, отметим, что принцип работы вакуумного радиатора заключается в переносе тепла в замкнутом двухфазном гравитационном термосифоне. Поскольку не каждому человеку удается нормально воспринять это определение, разъясним все более простым языком.
Итак, внешне нагреватель напоминает простой стальной радиатор, где две горизонтальных трубы прямоугольного сечения связаны множеством вертикальных перемычек из круглых или прямоугольных труб. С двух сторон нижней перемычки предусмотрены патрубки для присоединения трубопроводов с теплоносителем, верхняя горизонтальная труба заглушена с обоих концов. Второй вариант – это вакуумный радиатор отопления со встроенными в нижнюю перемычку электрическими нагревателями (ТЭНами).
Внутри устройство вакуумного радиатора в корне отличается от обычных батарей, разве что отдаленно смахивает на конструкцию биметаллических приборов отопления. Сквозь нижнюю горизонтальную перемычку пропущена труба круглого сечения для протока теплоносителя, остальное внутреннее пространство герметизировано и заполнено специальной жидкостью – рабочим телом. Обычно это – литиево-бромидный раствор или этанол.
Для повышения эффективности процесса теплообмена из пространства, где находится рабочее тело, по понятным причинам откачан воздух, причем создано отрицательное избыточное давление, близкое к вакууму. Рабочая жидкость, находясь в таких условиях, готова закипеть при температуре всего 35 ºС, что она и делает, отбирая большое количество теплоты для парообразования от проходящего по трубе теплоносителя. Отсюда и появилось название — вакуумные низкотемпературные радиаторы.
Далее, образовавшийся пар устремляется в верхнюю часть батареи. Там от контакта с более холодной металлической поверхностью рабочее тело снова переходит в жидкое состояние, передав стальным стенкам большое количество теплоты (энергия конденсации).
Металл нагревается и прогревает окружающий воздух, а внутри конденсат по стенкам труб стекает обратно вниз, за новой порцией энергии. Нагреватели, изготовленные в другом исполнении — это электрические вакуумные радиаторы со встроенными ТЭНами, чья задача – с помощью электроэнергии нагревать и испарять рабочее тело напрямую и таким способом преобразовывать электричество в тепло.
Напрашивается вывод о том, что изложенный принцип действия предусматривает введение в процесс теплообмена дополнительного посредника с целью повышения его эффективности.
7 Полезные советы
Современные модели радиаторов представляют собой высокоэффективные разработки, которые демонстрируют лучшие показатели КПД и при этом работают в любых условиях. Широкие возможности выбора позволяют найти идеальное решение и для больших территорий, и для маленьких. Среди ключевых разновидностей конструкций следует выделить:
- 1. Секционные радиаторы.
- 2. Батареи трубчатого типа.
- 3. Панельные устройства.
- 4. Пластинчатые модели.
Показатели теплоотдачи напрямую зависят от величины радиатора, ведь чем она больше, тем эффективнее будет работать установка, соответственно ей требуется больше давления. Также размер и вес такой конструкции будут внушительными.
По конструкционным особенностям у секционных батарей нет каких-либо замысловатых узлов. Для их соединения используется ниппельная система. С помощью этих соединительных узлов формируются горизонтальные каналы, по которым циркулирует жидкость. По мере прохождения по трубам теплоноситель отдает часть теплового потенциала окружающему пространству, вызывая прогрев воздуха. Нижние каналы оснащены специальными конвертами, где собирается весь мусор и тяжелые металлические частицы. Из-за специфической конструкции вероятность засорения секционных радиаторов практически исключается.
Тонкости монтажа своими руками
Смонтировать вакуумный радиатор несложно, но чтобы обойтись без доработок, нужно усвоить несколько правил. Необходимо соблюдать рекомендации относительно расположения агрегата относительно стены, пола, подоконника.
При этом расстояние между радиатором и стеной – не менее 50 мм, между устройством и полом – от 20 до 50 мм, оптимальное расстояние от тыльной стороны подоконника – 50-100 мм.
На фото представлены варианты подключения радиаторов. Необходимо знать, что включение в контур отопления других нагревательных устройств вместе с вакуумными снижает его эффективность
Сама установка мало чем отличается от вставки в систему радиаторов других типов. Единственное отличие в том, что вход и выход находятся внизу.
Установка панели управления предполагает последовательность последовательных действий одно за другим:
- Слита охлаждающая жидкость, демонтирован старый ТЭН.
- Осуществляется разметка мест установки.
- Прикрепите кронштейны. Проверьте их на устойчивость, прочность.
- Установлены шаровые краны. Через них устройство подключается к линии. Стыки необходимо заделать паклей или герметиком.
- Проверить систему на герметичность.
Для улучшения теплоотдачи на стену за радиатором можно положить лист пленки. При наличии ранее выполненной теплоизоляции потребуется увеличить длину кронштейнов на величину, равную толщине слоя теплоизоляции. Если дом утеплить, эффективность системы отопления увеличится.
