Регулировка газового котла: советы по настройке оборудования для корректной работы

Устройство газовой горелки для котла

Атмосферные и вентиляторные горелочные устройства отличаются своим строением. Это обусловлено разным способом подачи кислорода в камеру при сжигании топлива.

Устройство атмосферной горелки.

Воздух поступает в камеру горения непосредственно из помещения. Внутри канала горелочного устройства расположены сопла. Газ подается в сопла, смешиваясь с воздухом, который также имеет сюда доступ. На небольшом расстоянии от сопел располагаются выходные прорези, через которые подается готовая топливная смесь. Между соплами и выходными отверстиями создается область пониженного давления, что способствует постоянному нагнетанию воздуха для смешивания.

В камере сгорания постоянно работает запальная горелка для розжига основного устройства.

Устройство вентиляторной горелки.

Блок устройства состоит из:

1. двигателя;
2. вентилятора;
3. автоматического блока управления;
4. редуктора;
5. реле давления воздуха;
6. смесителя топливной массы.

Воздух нагнетается извне вентилятором, подается в камеру сгорания для образования топливного вещества. Соотношение воздуха и газа возможно регулировать с помощью заслонки и вентилятора.

Пусконаладка газовых горелок. Настройка горелок в газовых и дизельных котельных.

Пусконаладка — эта важный этап работы, который обязательно выполняется при адекватном вводе котельной в эксплуатацию. В ста процентах случаев, настройка отопительных горелок является обязательной для мощных промышленных котельных, но и в ряде случаев вполне может понадобиться и для бытовой котельной частного дома.

Газовая горелка мощностью 1,2 МВт после завершения пусконаладочных работ.

Зачем нужна настройка газовой или дизельной горелки?

Напомню, что основными элементами любой котельной являются отопительные котлы с горелочными устройствами, насосы, теплообменники, арматура и система управления. Тепло образуется в котле, посредством сжигания топлива, это может быть газ, дизель, отработанное масло или любые другие виды горючего топлива. Очевидно, что для максимально эффективного сжигания топлива в котле, его необходимо смешать с кислородом воздуха в определенной, правильной для каждого вида топлива, пропорции. При этом смешивание должно быть равномерным. Процесс смешивания топлива с кислородом и его дозировка осуществляется в горелочных устройствах, в быту горелках (газовых горелках, дизельных горелках и т. п.). Любая промышленная горелка, да и большая часть бытовых, изготавливается производителем под некоторый диапазон тепловой мощности. Например, газовую горелку с механической модуляцией и максимальной тепловой мощностью 1,2 МВт можно настроить на эффективную работу с тепловой мощностью от 600 кВт до 1,2 МВт. Очевидно, что для каждой конкретной тепловой мощности понадобится сжечь строго определенное количество топлива и смешать это топливо с оптимальным для горения количеством воздуха. В обеспечении этой пропорции и заключается необходимость настройки горелок перед вводом в эксплуатацию.

Наддувная газовая горелка, количество подаваемого воздуха регулируется степенью открытия воздушной заслонки.

Методы установки оптимального режима

Многие аппараты программированы на температуру теплового носителя. Когда она доходит до требующихся значений, агрегат ненадолго выключается. Пользователь сам может задавать температуру. Параметры меняются и от погоды. Например, оптимальный режим работы газового котла зимой получается при значениях 70-80 С. Весной и осенью – при 55 – 70 С.

Благодаря термостату можно задать нужный климат в комнате. И тепловой носитель будет греться и стынуть с конкретной интенсивностью. При этом аппарат реагирует на температурные скачки в доме и снаружи. Это оптимальный режим работы напольного газового котла. Хотя с помощью таких приборов можно оптимизировать и навесную модель. На ночь параметры можно убавить на 1-2 градуса.

Если желаете солидного КПД и экономии от котла, приобретайте нужную модель. Далее предлагаются некоторые примеры.

1 Выбор газового оборудования – основные критерии

С настройками газового котла нужно определиться еще до его покупки. Начать советуем с мощности оборудования. Большое значение имеют особенности вашего дома. Главное условие для нормального и бесперебойного функционирования такого агрегата – наличие централизованного снабжения газа. Естественно, можно попробовать воспользоваться привозными газовыми баллонами, однако это существенно увеличит расходы. В некоторых случаях дешевле даже приобрести электрическое оборудование для отопления здания, чем закупаться баллонами с газом.

Для помещений площадью более 300 м2 лучше выбрать напольный котел

Котлы отопления бывают одноконтурными и двухконтурными. В первом случае рекомендуем приобрести дополнительный бойлер косвенного нагрева. Лишь тогда агрегат может быть использован для обогрева сантехнической воды. Оптимальным вариантом считается покупка двухконтурного котла, который обладает всеми необходимыми функциями для обогрева здания и воды. Его ключевая особенность заключается в передаче приоритета управления режимом работы горячему водоснабжению. Другими словами, после открытия системы горячего водоснабжения подача тепла в основной контур, к числу которых также относится и отопительная система, останавливается.

Есть некоторые особенности выбора напольного и настенного котла. Настенное оборудование отличается меньшей мощностью, поэтому его не хватит для обогрева помещений общей площадью свыше 300 квадратных метров. В данном случае потребуется либо приобрести еще один котел, либо смонтировать газовый котел напольного типа. В магазинах можно приобрести напольные агрегаты любой мощности.

Настройка мощности агрегата

Отрегулировать оптимальную мощность газового котла Имеергаз можно с помощью газового клапана. Настройка рабочей мощности газового котла выполняется следующим образом:

• установите переключатель ГВС в желаемое положение;
• откройте кран горячей воды;
• настройте необходимую мощность с помощью регулируемой гайки на газовом клапане;
• отрегулируйте тепловую мощность поворотом по часовой стрелке для ее увеличения, или против часовой стрелки – для уменьшения.

Минимальную тепловую мощность можно настроить при помощи пластикового винта, расположенного на газовом клапане. Регулировочная гайка при этом должна оставаться неподвижной. Рекомендуется отключить электропитание модуляционной катушки клапана, а затем повернуть винт по часовой стрелке, чтобы давление увеличилось или против – чтобы оно уменьшилось. После этого питание катушки необходимо вернуть.

Обратите внимание! Минимальная мощность не должна быть меньше указанной в характеристиках агрегата

Как и зачем регулировать мощность газового котла?

Как отрегулировать мощность газового котла?

При настройке одноконтурного или двухконтурного газового котла вы можете мощность уменьшить или увеличить. Регулируя непрямым способом, уменьшаете её кранами.

Увеличить мощность можно так:

• Настроить горелку на нужный показатель.
• Купить новую горелку, у которой выше производительность.
• Поменять форсунки на те, что с большим сечением.

Если вам нужно правильно уменьшить мощность во время настройки газового котла, то воспользуйтесь меню. Настройки температуры обменника и времени цикла. А потом регулируют циркуляционный насос.

Почему нужно поменять мощность оборудования:

• Сделать выше. Площадь помещения стала больше или есть потребность переоборудовать прибор, подключить бойлер.
• Сделать ниже. Отключили один отопление, горячу воду или тёплый пол. Стало меньше комнат. Упала производительность котла.

Как настроить газовый клапан у котла?

Как настроить газовый клапан у котла зависит от устройства:

• Если клапан из одной стадии, то у него есть – включено и выключено.
• А когда клапан сложнее в своём устройстве – 2 стадии, то будет вход и 2 выхода, которые открываются в промежутке.
• При трёх стадиях есть 2 уровня.
• Когда клапан моделирующий, мощность можно регулировать мягко, настраивая больше пламя более точно.

Выставьте градусы на регуляторе. Когда температура снижается, элемент становится маленьким и газ идёт хорошо. А когда температура повышается, стержень тоже больше и газ поступает не так интенсивно.

Если видите, что воздуха не хватает, проверьте заслонку, регулятор, наддув. Наличие хлопка во время поджига может означать, что воздушные пути засорены. Стоит убрать из них пыль, почистить водные отверстия.

Требования к дымоходу

1. Материал дымохода — сталь. Рекомендовано использовать нержавейку.
2. Обязательно наличие прочистных люков и отвод конденсата. Внизу дымохода должен быть карман, в котором скапливаются отложения.
3. Дымоход оборудуют внешней теплоизоляцией, которую защищают от воздействия влаги (конденсат, осадки).
4. Высота дымохода — от 5 м и как минимум на 2 см выше выходного патрубка.
5. Дымоотвод устанавливается на приемную тарелку уловителя испарений.
6. Расширительный бак устанавливают в самой высокой точке системы.
7. На подающем трубопроводе устанавливают группу безопасности и термометр.
8. Аппарат нежелательно ставить в проемы, ниши и другие труднодоступные места.

Утепление дома

Грамотное утепление помещений снижает эксплуатационные расходы на газовое отопление в условиях поддержания заданного температурного режима. Важным показателем экономической целесообразности теплоизолирующих характеристик являются сроки окупаемости применяемой системы утепления.

Теплоизоляция дома является очень обширным понятием, включающим в себя комплекс работ по улучшению теплоизоляционных характеристик любых поверхностей строения, представленных стенами, полами и потолками. В теплоизолирующих мероприятиях применяются различные виды материалов и технологий.

Утепление дома осуществляется поэтапно, с учётом материала, используемого для возведения стен, пола и потолка, а также типа установленных окон и дверей. Грамотное проведение теплоизоляции обеспечивает не только комфорт круглогодичного проживания, но также существенную экономию расхода газа, что особенно актуально в условиях регулярно дорожающих тарифов.

Читайте так же:

• https://cosmo-frost.ru/gazovye-kolonki-i-kotly/ekspluataciya-gazovye-kolonki-i-kotly/nastrojka-gazovogo-kotla-kak-pravilno-nastroit-temperaturu-moshhnost/
• http://oteple.com/kak-pravilno-otregulirovat-moshhnost-gazovogo-kotla/
• https://eurosantehnik.ru/kak-umenshit-moshhnost-gazovogo-kotla.html

Настройка

«Навьен» запрограммирован на зимний (отопление и ГВС) и летний (ГВС) режимы функционирования — со значками «Снежинка» и «Солнышко». Регулировка температуры в сети на ЖК-пульте выполняется, когда на нем горит пиктограмма «радиатор». В одних вариантах запускают «Режим отопления», в других прокручивают ручку. Мигающий светодиод фиксирует установленную температуру воды.

Если же значок просто горит без пульсации – отображается фактическая температура в сети. Выбрав значок, через «+» или «-»,увеличивают или уменьшают температуру. Через пару секунд светодиод прекращает мигать и покажет реальную температуру. Регулируют температуру отопления от 40.0 С до 80.0 С. Если она установлена неправильно высветится код ошибки.

Обратите внимание! Регулировка температуры ГВС осуществляется аналогичным образом, только на пульте пиктограммы с краном, диапазон от +30 до +60 С

Настройка, регулировка газового клапана SIT

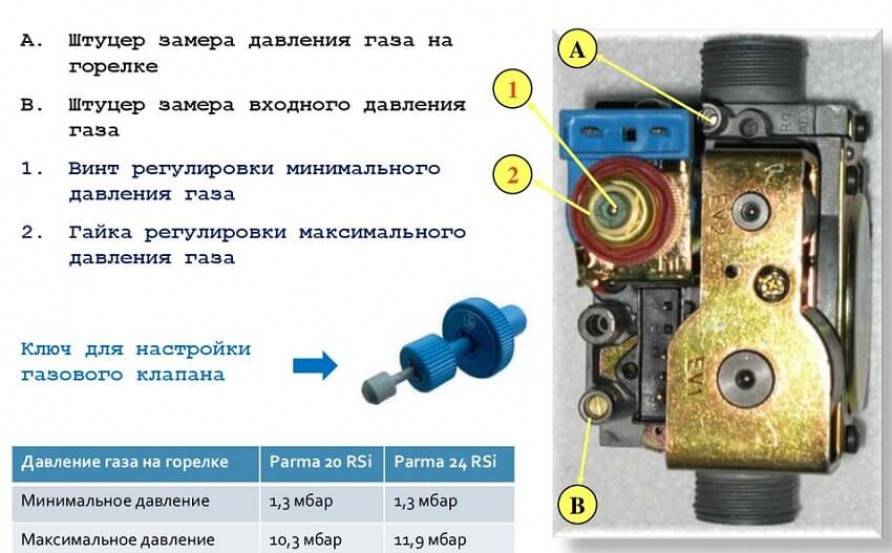

Газовый клапан SIT Газовый клапан SIT. 1 — измерительный штуцер давления газа на выходе клапана, перед горелкой; 2 — регулировочная гайка максимального расхода газа; 3 — регулировочный винт минимального расхода газа; 4 — крышка регулировочного устройства; 5 — измерительный штуцер давления газа на входе клапана, в газовой сети.

Производители двухконтурных газовых котлов многих торговых марок устанавливает на котлы газовый клапан итальянской фирмы SIT. Настройки максимальной и минимальной мощности горелки котла производятся вращением регулировочных винтов, расположенных на корпусе клапана.

Производитель котлов Protherm Gepard (Panther) на некоторые версии котлов вместо газового клапана фирмы Honeywell устанавливает газовый клапан SIT 845 Sigma. Такой газовый клапан стоит и в газовых котлах серии Vaillant.

В сервисном меню котлов Protherm с клапаном SIT строки d.52 и d.53 отсутствуют.

Как регулировать минимальное и максимальное давление газа на выходе газового клапана смотрите ниже, в видео. Принцип настройки не меняется.

Нормальное динамическое давление газа на входе газового клапана должно быть в пределах 1,3 — 2,5 кПа (13 — 25 мбар или 132 — 255 мм. вод. ст.). Если при измерении величина динамического давления выходит за указанные пределы, то необходимо обратиться в газовую службу.

Для того, чтобы исключить тактование котла в режиме отопления снижают минимальное давление газа на выходе клапана. Для этого вращают против часовой стрелки регулировочный винт.

От тактования в режиме ГВС избавляются, уменьшая максимальное давление. Для этого вращают против часовой стрелки регулировочную гайку.

Настройка газового котла gepard или panther на мощность, ниже минимальной

На третьем этапе производится настройка минимальной мощности котла, на величину, ниже указанной в инструкции.

Такая настройка бывает необходима не во всех случаях, а только тогда, когда первый и второй этапы не приносят необходимого результата. Как в нашем случае, когда на первом этапе кнопкой «-» устанавливаем новое значение мощности котла =9 (минимально возможная настройка, соответствует 8,5 кВт.).

Следует заметить, что настройка мощности котла по описанной ниже методике бывает полезна и в других случаях, так как позволяет через проведение эксперимента настроить отопительную мощность котла в соответствии с реальной мощностью отопительного контура. Реальная мощность обычно оказывается меньше расчетной.

Перед проведением работ по настройке минимальной мощности горелки, необходимо:

• Полностью открыть термостатические и другие вентили на радиаторах, а комнатный термостат установить на максимальную температуру. Термостат, управляющий теплыми полами, настраивают на максимально-допустимую температуру, чтобы не перегреть полы.
• В пользовательском меню котла выставить максимальную рабочую температуру, которую выставляют хозяева в самые морозы, прибавляя еще 5 °С. Обычно это не меньше 65 °С. Если хозяева не помнят её, или на новом котле в меню устанавливают заводскую настройку максимальной температуры 75 °С. Горелка котла должна будет автоматически отключаться при температуре на 5 °С больше, т.е. при 80 °С.
• Контур отопления охладить до температуры отопительной воды ниже 30 °С.

Далее, запускаем горелку в режиме отопления, в сервисном меню выбираем строку , нажимаем кнопку «mode» и видим на дисплее значение параметра положения шагового электродвигателя газового клапана в заводском режиме минимальной мощности.

Сняв переднюю крышку котла визуально наблюдаем величину пламени в горелке. В нашем примере на дисплее высвечивалась заводская настройка, число =72, а высота пламени в горелке была достаточно большой.

Кнопкой «-» устанавливаем новое значение параметра в строке , например =20. Через 3 секунды после изменения, когда новое значение автоматически подтверждается, наблюдаем значительное снижения высоты пламени в горелке. Это свидетельствует о том, что полезная мощность котла с указанной настройкой сильно уменьшится.

Далее наблюдают на дисплее рост температуры в прямом трубопроводе отопления на выходе из котла. Обычно рост температуры останавливается, достигнув какого-то значения, меньше установленного, например 52 °С . Котел работает, а температура не растет (или изменяется очень, очень медленно). Это значит, что достигнут баланс мощности между котлом и системой отопления при этой установившейся температуре воды.

В этот момент увеличиваем параметр в строке сервисного меню, выставляем новое значение =30 — температура снова начинает расти и опять останавливается, например на 63 °С. Опять добавляем значение параметра в строке =35 и так подбираем параметр до тех пор, пока температура не остановится на величине, чуть больше максимальной, например 77 °С .

Если радиаторы плохо прогреваются по высоте, разница температур в прямой и обратной трубе при максимальной температуре более 15-20° , то увеличивают давление срабатывания клапана байпаса. Как регулировать клапан байпаса читайте ниже. Температуру воды в прямом и обратном трубопроводе можно увидеть на дисплее, если войти в сервисное меню, строки и

В случае регулировки клапана байпаса, настройку газового клапана в строке необходимо повторить.

В нашем примере, горелка нагревала воду до максимальной температуры 77 оС при минимальном значении параметра в строке , равном =28 (заводская настройка была =72). При меньшем значении параметра горелка не могла нагреть воду до указанной температуры. А при большем значении горелка нагревала воду до 80оС и автоматика котла отключала горение.

Следует заметить, что описанная выше методика настройки газового клапана, которая позволяет через проведение эксперимента сбалансировать мощность котла с мощностью отопительного контура, отсутствует в рекомендациях производителя котлов. Это идея автора статьи, успешно реализованная при настройке автономных систем отопления с газовыми котлами.

Настройка котловой автоматики.

Современные модели отопительных котлов обладают автоматической системой управления способной в течение года осуществлять регулирование отопительной нагрузки, т.е. регулировать температуру в доме или коттедже без участия обслуживающего персонала. Наиболее актуален такой способ регулирования в отопительных системах с большим количеством контуров и различными температурными графиками. Число исполнительных устройств и насосов отопления в таких системах может достигать десяти и более, соответственно возникает необходимость в автоматическом управлении этих механизмов. Большинство фирм изготовителей предлагают уже готовые комплекты оборудования для решения всевозможных задач по управлению отопительными системами, будь то накопительный бойлер горячего водоснабжения или же теплый пол, отопление дома, многокотловые установки, солнечные коллекторы и тепловые насосы, вентиляционные системы, бассейны, хозяйственные и технические постройки.
Настройку оборудования начинают после монтажа всей системы отопления и пуско-наладки котла и горелки. Вначале следует убедится в исправной работе всех исполнительных устройств. Для этого проводится так называемый тест-реле, смысл которого заключается в опросе датчиков, насосов, трехходовых вентилей с центрального пульта управления. После этого необходимо настроить температурные графики отопительных контуров в зависимости от их назначения. Например; температура котлового контура 80, теплый пол 45, бойлер 60 и др. в зависимости от наружной температуры воздуха. Также в зависимости от характеристик здания необходимо задать температуру перехода отопительной системы в летний режим. В конце настройки, для экономичной эксплуатации необходимо задать временные интервалы снижения отопительной нагрузки в зависимости от пожелания потребителя.

Настройка, регулировка мощности газового котла при работе на антифризе

Традиционные антифризы на основе этиленгликоля или пропиленгликоля по сравнению с водой имеют большую вязкость. В результате, движение теплоносителя через теплообменник котла замедляется. Кроме того, антифризы имеют более низкий показатель теплоемкости. Все это приводит к тому, что антифриз в теплообменнике котла, который рассчитан на воду, при максимальной мощности мгновенно нагревается до температуры кипения и вскипает. Кипение антифриза, в результате местного перегрева в теплообменнике, проявляется в виде сильного шума, рева с бульканием.

Газовый котел при работе на антифризе может работать только с пониженной мощностью, ниже той, что указана в инструкции котла для воды.

Для некоторого увеличения мощности котла, работающего на антифризе, рекомендуется антифриз разбавлять водой, а также увеличивать напор циркуляционного насоса.

Так, например, производитель антифриза «DIXIS TOP» для отопительных систем с настенными газовыми котлами рекомендует содержимое заводской упаковки разбавлять водой в соотношении 1:1 . В результате разбавления антифриза, температура начала кристаллизации повысится с -30  °C до минус 10 °C.

Если температура кристализации разбавленного антифриза не устраивает, то подбирают другой антифриз.

В любом случае, для исключения перегрева теплообменника, в  настройках сервисного меню и газового клапана необходимо ограничивать  мощность котла  в режиме отопления (в строках d.00 и d.52 сервисного меню), а также устанавливать максимальную температуру теплоносителя не выше +70 °C , (в строке d.71 сервисного меню). Рекомендуется также увеличить давление срабатывания клапана байпас на котле (как? — читайте ниже).

Производитель котлов в инструкции по эксплуатации обычно дает свои рекомендации по выбору антифриза. Так, для газовых котлов Protherm в инструкции написано: «Не рекомендуется использовать незамерзающие жидкости в системах отопления с установленным оборудованием Protherm. Применение незамерзающих жидкостей влечет за собой снижение эффективности теплообмена, более высокие температуры на поверхности на стенках теплообменника и быстрый его износ, увеличение коррозионного эффекта и вязкости, разъедание прокладок и фитингов, как в самом котле, так и в отопительной системы. Неисправность котла, связанная с использованием незамерзающих жидкостей, влечет за собой отказ по гарантии.»

Пусконаладка, первичный пуск и ввод в эксплуатацию котлов газовых и дизельных.

Пусконаладка котла отопления, выполненная профессионалом- это залог долгой, стабильной и БЕЗОПАСНОЙ работы котла. Ввод котла в эксплуатацию аттестованной сервисной службой – это одно из условий предоставления гарантии на котел от производителя. Пуско-наладочные работы котельной должен производить не сантехник и не монтер оборудования заодно с монтажом, а квалифицированный специалист КИПиА.

ВАЖНО: Исходя из нашего опыта, многие владельцы оборудования доверяют пусконаладку котла работникам Горгаза или производят первичный запуск котла самостоятельно. Поверьте, мало включить котел в розетку и щелкнуть заветную кнопочку розжига! Хоть современные импортные котлы по заверению продавцов и идут с завода полностью настроенными, необходимо подстроить Ваш котел именно к Вашим условиям работы и предполагаемой мощности

Результаты самостоятельной пусконаладки котла из нашего опыта:

• не было выставлено правильное давление газа и котел запускался с хлопками, пока крышка окончательно не вылетела;
• «грамотные» монтеры установили трехходовой клапан шиворот-навыворот, а хозяин, так ничего и не подозревая мучился с отоплением 3 года;
• неправильная коммутация датчика наружной температуры привела к тому, что во время холодов котел отключается, а в теплое время-жарит!
• владельцу жидкотопливного котла приходилось производить чистку котла каждую неделю просто потому, что «наладчик» настроил горелку «на глаз», а не использовал профессиональный газоанализатор Testo (как делаем мы);
• бойлер косвенного нагрева, запущенный без датчика был причиной постоянного перегрева системы отопления и перерасхода газа.

Что входит в комплекс мероприятий пусконаладочных работ котла отопления:

1. Общие работы:

• Проверка правильности подключения дымохода и вентиляционного канала.
• Проверка правильности монтажа оборудования на соответствие строительным нормам и техники безопасности.
• Проверка сопротивления контура заземления котельного оборудования.
• Проверка правильности подключения топливной системы (газа или жидкого топлива).

2. Монтаж электрической части:

• Подключение котла к электропитанию с контуром заземления.
• Подключение исполнительных механизмов и датчика температуры бойлера косвенного нагрева к автоматике котла.
• Подключение исполнительных механизмов и датчика подающей линии к автоматике котла отопительного контура.
• Подключение исполнительных механизмов и датчика подающей линии к автоматике котла водяных теплых полов.
• Подключение к автоматике котла датчика наружной температуры (без прокладки кабеля, штробления стен, в пределах котельной).

3. Проверка и настройка гидравлической части (система должна быть заполнена теплоносителем):

• Проверка подключения трубопровода к котлу.
• Проверка наличия и правильности монтажа фильтров грубой очистки, обратных клапанов, вспомогательной арматуры, группы безопасности котла и бойлера.
• Регулировка рабочего давления в котловом контуре.

4. Пуск котла и настройка параметров:

• Пуск котла и настройка горелочного устройства.
• Настройка внутрикотловой автоматики.
• Программирование работы бойлера косвенного нагрева, отопительного контура, термостатов.
• Проверка работы котла во всех режимах.
• Проверка срабатывания защитной автоматики котла и работы группы безопасности.
• Контроль нагрева отопительного контура и контура ГВС.
• Отключение котла и проверка его работоспособности в автоматическом режиме.

Подготовительный этап

Подготовка к запуску газового котла Настраивать одноконтурный или двухконтурный газовый котёл нужно после:

1. Монтажа.
2. Поджига.
3. Продолжительного перерыва.

После того как оборудование установлено, необходимо протестировать датчики, предохранитель, узлы. При этом первичное подключение выполняют работники компании, с которой у вас договор на техническое обслуживание.

Пять шагов по монтажу и настройке газового котла Аристон:

• Нагрейте котёл.
• Откройте шибер.
• Отрегулируйте огонь на максимальной мощности.
• При этом крутите вентиль до удаления жёлтых языков пламени.
• Протестируйте все положения и автоматику.

Шаги подойдут и для оборудования другого производителя.

Не забывайте, что напольный газовый котёл нужно не только настроить, но и чистить. Особенно если вы какое-то время не пользуетесь им, то в дымоходе появляются насекомые. Осматривайте трубу, вентилятор, ухаживайте за ними. В том числе убирайте нагар и лёд, сажу, как продукт сгорания, иначе появятся проблемы с поджигом.

Не мешает убрать мусор из изолятора, где находится проводка, идущая к камере сгорания. Очищать можно мягкой тряпочкой. Если мусора уже очень много, поможет растворитель. И перед запуском котла снова, подождите, пока изолятор просохнет.

Настроив настенный газовый котёл, чистите теплообменник от накипи. Если заметили, что оборудование стало плохо греть, промойте его контур. Залейте горячей воды вместе со средством от накипи. В конце протестируйте, как работает датчик протока. Хорошо? Котлом можно пользоваться.
