Греющий кабель для канализационных труб: монтаж внутри саморегулирующего провода обогрева

Укладка саморегулирующего термопровода

Греющий провод для труб можно уложить двумя способами: наружным и внутренним закреплением. Для каждого вида монтажа, существуют определенные стандарты. Поэтому, чтобы избежать ошибок, стоит более внимательно ознакомиться со всей техникой укладки.

Наружное закрепление

Укладку греющего кабеля на наружной поверхности трубопровода можно провести двумя способами: прямой и спиральной укладкой.

Прямая укладка

При этом способе, кабель необходимо как можно более плотно закрепить по всей поверхности трубы. Поэтому, чтобы у металлического трубопровода была ровная поверхность, трубы, сначала зачищают наждачной бумагой, а далее с них удаляют все загрязнения, такие как: пыль, ржавчина, остатки сварки и др. Затем на чистую поверхность, по всей длине укладывают обогревающий кабель, следя за тем, чтобы нити располагались снизу. После укладки, не реже чем через 25 — 30 см., производят его фиксацию, при помощи хомутов, либо – же металлизированным строительным скотчем.

Спиральная укладка

При этом способе укладка греющего кабеля должна проводиться предельно аккуратно, так как провод нужно будет наматывать спирально. Закрепление происходит таким образом: постепенно доставая провод из муфты, его снизу вверх наматывают на трубу, следя за тем, чтобы не было переломов и изгибов под острым углом.

Длина расхода кабеля, в этих случаях, будет напрямую зависеть от способов укладки. При первом способе, расход будет составлять длине трубы. Во втором способе, расход будет значительно выше, так как вся коммуникация обматывается со всех сторон.

Внутреннее закрепление

Перед тем, как уложить греющий кабель для водопровода внутри трубы, необходимо проверить, соответствует ли он следующим характеристикам:

  1. Оболочка провода должна быть изготовлена из чисто экологического материала, без содержания каких либо вредных веществ, для здоровья.
  2. Греющий кабель внутри трубы должен быть оснащен высокой защитой, от элекро проходимости.
  3. Обязательное наличие оконечной муфты.

В частности этот монтаж использую, когда нет свободного доступа к трубам, или когда их диаметр составляет около 5 сантиметров. Сама укладка происходит таким образом: термопровод при помощи сальника вводиться через тройник внутрь трубы.

При этом способе элементы оборудования в фиксации не нуждаются. Но при укладке необходимо строго соблюдать следующие требования:

  1. При вводе провода внутрь трубы, нужно изолировать острые края и резьбу фитинга.
  2. Не допускается использовать изделие, с деформацией наружной оболочки.
  3. Соответствие длины кабеля и участка трубопровода.
  4. Запрещается вводить провод, через запорную арматуру.

Установка греющего кабеля внутри трубы, имеет больше качеств в защите от промерзания. Этот способ, часто используется, если водоноситель находится на большой глубине в толще грунта, либо же уже давно функционируют.

По рекомендациям опытных специалистов, чтобы повысить безопасность, перед тем как ввести кабель в трубопровод, к нему нужно присоединить защитное устройство, от короткого замыкания.

Как выбрать греющий кабель

Греющий кабель — тепловыделяющий кабель, предназначенный для обогрева конструкций и оборудования. Особую популярность приобрел в промышленности, где имеется необходимость в обогреве или защите от замерзания трубопроводов и технологических объектов. Часто применяется и в быту: обогрев полов, защита труб от замерзания, системы антиобледенения кровли в частных домах.

Выбор греющего кабеля зависит от области его применения. Для использования в жилых помещениях применяют двухжильные экранированные изделия как резистивного, так и саморегулирующего типа с полимерной изоляцией и оболочкой из бесшовного полиэтилена. А для подогрева, например, подземной канализации или устройства системы дренажа, экран не обязателен. Здесь главный критерий выбора – надежность и устойчивость к внешним воздействиям. Таким критериям соответствует саморегулирующий греющий кабель, характеристики которого такие: он не перегревается, частичное его повреждение не приводит к выходу из строя всей системы.

Для укладки в особо тяжелых условиях, например, на открытых площадях, для подпочвенного нагрева или во взрывоопасных зонах применяют кабели с бронью. Такие кабели покрыты снаружи цельной нержавеющей оболочкой, которая защищает от коррозии и грызунов.

Расчет мощности греющего кабеля производят индивидуально для конкретной ситуации.

  • греющий кабель, мощность которого 35-60 Вт / м, используют для подогрева пластиковых желобов,
  • мощность 50-70 Вт / м нужна для металлических подвесных желобов,
  • металлические водостоки на кровле обогреваются кабелем мощностью 50-100 Вт / м.

Более точно рассчитать мощность кабеля можно, зная данные по теплоизоляции и конструкции крыши.

  • на трубах малых диаметров достаточно 16-24 Вт при наружном монтаже кабеля, и всего 13 Вт при укладке внутри трубы,
  • на трубах больших диаметров требуется 30-40 Вт при монтаже снаружи и всего 13 Вт для внутреннего монтажа.

Про характеристики греющего кабеля

Работа кабеля основывается на преобразовании электрической энергии в тепловую, и основной его характеристикой является мощность (чем выше мощность, тем больше теплоотдача).

Кабель состоит из:

  • Внутренняя токопроводящая жила (сплав металлов с высоким электрическим сопротивлением).
  • Оплетка токопроводящей жилы из полимера и проволочная оплетка из меди или алюминия.
  • Оболочка из ПВХ от внешнего воздействия.

Производители выпускают линейку ассортимента из несколько видов кабелей с разными техническими характеристиками и конструктивными особенностями, в том числе кабели с одним или двумя жилами, с экраном или без. От этого зависит и цена самого кабеля. Наиболее дешевый — одножильный неэкранированный кабель (имеет минус — подверженность механическому воздействию).

Какой греющий кабель лучше? Про принцип действия

Греющие кабели разделяют на несколько видов и используют в соответствии со стоящими задачами. Резистивные кабели используют для систем теплых полов в домашних условиях и на улице, а также для обогрева труб диаметром не более 4 см. Следуя рекомендациям производителя, его можно уложить на любую поверхность. При правильном монтаже гибкого резистивного кабеля вы получите равномерный обогрев помещения. В остальных случаях: обогрев кровли, трубы большого диаметра, пандусы, промышленный обогрев, рекомендовано использовать саморегулирующийся кабель с применением специальных термостатов и датчиков для измерения внешней температуры и своевременного включения обогрева.

Резистивный кабель:

Наиболее простой и недорогой в производстве кабель, который отличает высокое удельное тепловыделение, из плюсов — сохранение технических характеристик на протяжении всего срока эксплуатации. Поскольку кабель имеет постоянную мощность, в продажу он поступает готовыми секциями фиксированной длинны. Это накладывает свои ограничения: нельзя укорачивать готовую секцию, это приводит к повышению тепловыделения вдвое, перегоранию изоляции и выходу из строя всей системы.

Виды кабеля

Кабель для обогрева канализационных труб можно разделить на две категории.

Резистивный

Что происходит, когда мы пропускаем ток через проводник, обладающий ненулевым электрическим сопротивлением? На проводнике выделяется тепло. Его температура повышается до того момента, пока количество генерируемого им тепла не уравняется с отдаваемым в окружающую среду.

Из закона сохранения энергии следует, что электрическая мощность любого прибора прямого нагрева в точности равна выделяющейся на нем тепловой мощности. Сравнительно несложный расчет позволяет на основе удельного сопротивления проводника и подающегося на него напряжения подобрать такую его длину, при которой нагрев будет эффективным против намерзания льда, но безопасным для изоляции кабеля и обогреваемых труб.

Именно так устроен резистивный греющий кабель.

Резистивный кабель может быть одножильным и двужильным:

  • В первом случае греющий кабель образует замкнутый контур, начало и конец которого подключаются к источнику питания;
  • Во втором случае кабель запитывается с одной стороны, а вторая комплектуется концевой муфтой — перемычкой между жилами.

Несколько разновидностей резистивного кабеля.

У резистивного кабеля вне зависимости от количества жил есть ряд довольно неприятных недостатков:

  1. Он потребляет постоянное количество электроэнергии вне зависимости от уличной температуры. Нужен обогрев или нет — пока кабель подключен к сети, вы будете оплачивать израсходованную им энергию в полном объеме;
  2. Он продается секциями фиксированной длины. Размер секции подбирается под ваши потребности с определенным шагом в зависимости от удельного сопротивления кабеля; однако отрезать лишний участок вы не можете;
  3. Перехлест кабеля с большой вероятностью приведет к перегреву и расплавлению изоляции, а то и пластиковой канализационной трубы.

Саморегулирующийся

Саморегулирующийся греющий кабель — революционное решение, лишенное всех недостатков резистивного обогревателя. Как он устроен?

Между двумя токопроводящими медными жилами с низким удельным сопротивлением внутри полимерной изоляции размещена саморегулирующаяся матрица. Как правило, она представляет собой полимер с высоким коэффициентом температурного расширения, смешанный с мелкодисперсным проводящим наполнителем (например, частицами графита).

Устройство саморегулирующегося кабеля.

Как это работает?

  • При нагреве участка матрицы полимер расширяется; при этом частицы проводника удаляются друг от друга, теряя электрический контакт между собой. Сопротивление матрицы увеличивается, что приводит к падению тока, текущего через нее, и к уменьшению тепловыделения на соответствующем участке;
  • При охлаждении матрица сжимается. Это приводит к сближению проводящих частиц и к разогреву участка кабеля.

Работа саморегулирующейся матрицы.

Что это дает?

  1. Кабель уменьшает потребление энергии при высокой уличной температуре, весьма ощутимо экономя электроэнергию;
  2. Он может нарезаться секциями произвольного размера; при этом концевая муфта не нужна: достаточно изолировать отрезанный конец;
  3. При перехлесте или в случае, если какой-то участок окажется теплоизолированным, соответствующая секция матрицы просто прекратит нагреваться. Раз так — кабелю не грозит перегрев.

Разновидности нагревательного кабеля

Все нагревательные системы подразделяются на 2 большие категории: резистивные и саморегулируемые. Каждый вид имеет свою область применения.

Предположим, резистивные хороши для обогрева коротких отрезков труб небольшого сечения – до 40 мм, а для протяженных участков водопровода лучше использовать саморегулируемый кабель (по-другому – саморегулирующийся, «самрег»).

Тип #1 – резистивный

Принцип действия кабеля прост: по одной или двум жилам, находящимся в изоляционной обмотке, проходит ток, нагревающий его. Максимальная сила тока и большое сопротивление в сумме дают высокий коэффициент тепловыделения.

В продаже имеются куски резистивного кабеля определенной длины, имеющие постоянное сопротивление. В процессе функционирования они отдают одинаковое количество тепла по всей протяженности.

Одножильный кабель, как можно судить по названию, имеет одну жилу, двойную изоляцию и внешнюю защиту. Единственная жила выполняет функцию нагревательного элемента

При монтаже системы необходимо помнить, что одножильный кабель подключается с обоих концов, как на следующей схеме:

Схематически подключение одножильного вида напоминает петлю: сначала он подсоединяется к источнику энергии, потом протягивается (наматывается) по всей длине трубы и возвращается назад

Замкнутые отопительные контуры чаще применяют для обогрева кровельной водосточной системы или для устройства «теплого пола», но вариант, применимый к водопроводу, тоже существует.

Особенностью монтажа одножильного кабеля на водопроводную трубу является укладка его с двух сторон. При этом используется только внешний тип подключения

Для внутреннего монтажа одна жила не подходит, так как укладка «петли» займет много внутреннего пространства, к тому же случайное пересечение проводов чревато перегревом.

Двухжильный кабель отличается разделением функций жил: одна отвечает за нагревание, вторая – за подачу энергии.

Отличается и схема подключения. В «петлеобразном» монтаже необходимость отпадает: в результате кабель присоединяется одним концом к источнику питания, второй протягивается вдоль трубы

Двухжильные резистивные кабели используются для водопроводных систем так же активно, как и самреги. Их можно монтировать внутрь труб, используя тройники и уплотнители.

Главный плюс резистивного кабеля – невысокая стоимость. Многие отмечают надежность, длительный срок службы (до 10-15 лет), простоту монтажа.

Но есть и недостатки:

  • высокая вероятность перегрева в местах пересечения или близкого расположения двух кабелей;
  • фиксированная длина – нельзя ни увеличивать, ни укорачивать;
  • невозможность замены перегоревшего участка – менять придется полностью;
  • отсутствие регулировки мощности – она всегда одинаковая по всей длине.

Чтобы не тратиться на постоянное подключение кабеля (что нецелесообразно), устанавливают термостат с датчиками. Как только температура опускается до + 2-3°С, он в автоматическом режиме запускает нагрев, при повышении температуры до + 6-7°С энергия отключается.

Тип #2 – саморегулируемый

Этот тип кабеля является универсальным и может использоваться для различного применения: обогрева кровельных элементов и систем подачи воды, канализационных магистралей и емкостей с жидкостью.

Его особенность – самостоятельная регулировка мощности и интенсивности подачи тепла. Как только температура опускается ниже контрольной точки (предположим, +3°С), кабель начинает нагреваться без постороннего участия.

Схема саморегулирующего кабеля. Главное отличие от резистивного аналога – проводящая нагревательная матрица, которая отвечает за регулировку температуры нагревания. Изоляционные слои не отличаются

В основе принципа работы самрега лежит свойство проводника уменьшать/увеличивать силу тока в зависимости от сопротивления. При увеличении сопротивления сила тока уменьшается, что ведет за собой и уменьшение мощности.

Что происходит с кабелем в момент охлаждения? Сопротивление падает – сила тока увеличивается – начинается процесс нагревания.

Преимущество саморегулируемых моделей состоит в «зональности» работы. Кабель сам распределяет свою «рабочую силу»: тщательно прогревает остывающие участки и поддерживает оптимальную температуру там, где сильный нагрев не нужен.

Саморегулирующий кабель работает постоянно, и это приветствуется в холодное время года. Однако во время оттепели или весной, когда прекращаются заморозки, держать его включенным нерационально (+)

Чтобы полностью автоматизировать процесс включения/выключения кабеля, можно оборудовать систему термостатом, который “привязан” к уличной температуре.

Изготовление и установка кабеля своими руками

Лучшим вариантом для изготовления самодельных греющих систем является использование кабеля связи марки П-274 или его аналогов. Эти изделия состоят из медных проводов и прочной изоляции, устойчивой к влаге и механической нагрузке. На провод подается постоянный ток напряжением 6-27 вольт. Изменение параметров проводится с помощью ручного или автоматического регулятора, настроенного на перепады температуры.

Чертеж и схемы

Чертеж составляется в масштабе на компьютере или листе бумаги.

На нем схематично необходимо отобразить такие детали конструкции:

  • начало трубопровода;
  • выход магистрали в колодец;
  • линия прохождения сточной системы;
  • углы, тройники и краны;
  • диаметр труб;
  • глубина траншеи.

На основании созданных схем производится расчет необходимых материалов и оборудования.

Расчет размеров

Правильно рассчитать параметры обогрева для канализации поможет таблица:

  №Внешний диаметр трубы (мм)Мощность (Вт/м)
Глубина 50 смГлубина 75 смГлубина 50 см
1321085
24213107
34815128
460201510
575252012
690302515
7110403020
8160503825

Расчет дан на температуру воздуха — 30 ºС. Изменение параметров на один градус влечет за собой аналогичное изменение мощности на треть пункта.

Особенности монтажа

При сборке системы обогрева канализации необходимо учитывать такие нюансы:

  1. Тщательная подготовка процесса установки. Проведение консультаций со специалистами.
  2. Внутренний кабель затягивается через дополнительный двойник, который устанавливается в помещении.
  3. Прокладка провода саморегулирующегося изделия производится только по прямой линии. Резистивные устройства допускается обматывать вокруг труб и фитингов.

Выбор греющего кабеля

Выбор саморегулирующегося нагревательного кабеля не должен быть спонтанным. Производителями четко определены характеристика кабеля для различных условий его использования.

Первое на что нужно обратить внимание — мощность кабеля. Для частных домов используют кабель мощностью от 5 до 25 Вт/м и выше

Причем параметры определены для каждого конкретного случая:

  • подземный водопровод с внутренним монтажом обогрева – мощности в 5 Вт/м вполне достаточно;
  • подземный водопровод с наружным обогревом – необходим кабель, мощностью от 10 Вт/м;
  • открытый водопровод – кабель мощностью менее 20 Вт/м с обогревом труб не справится.

Такой параметр, как рабочая температура, в случае выбора греющего кабеля для трубопровода всегда неизменный. Используют только низкотемпературные (до 65°).

В зависимости от области применения греющий кабель классифицируется на пищевой и технический.

Внимание! Внутри бытового водопровода можно устанавливать только пищевой кабель. Наружный монтаж допускает использовать любой кабель.

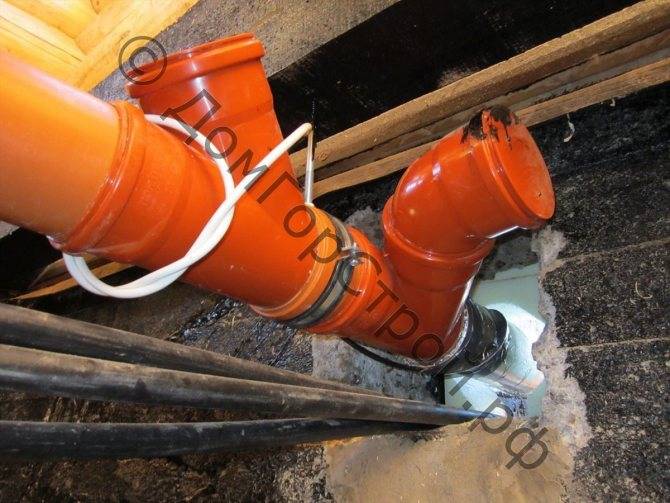

Выполнение внутреннего монтажа

Необходимо отметить, что во многих случаях способ обогрева канализационных труб изнутри ˗ это единственно возможное решение. Речь идёт о системах отвода бытовых стоков, выполненных из полимерных (ПВХ), асбоцементных или бетонных труб, характеризующихся низкой теплопроводностью. Данное свойство препятствует полноценному прогреву нечистот через их стенки. Устанавливают кабель внутри трубы как по всей её протяжённости, так и точечно. В последнем варианте чаще всего это место прохода инженерной коммуникации через фундамент.

Кабель существенно увеличивает риск засора и во время эксплуатации постоянно подвергается внутри трубы негативному воздействию сточных вод. Ввиду этого, чтобы он прослужил долгие годы, подходить к процессу монтажа кабеля необходимо ответственно и серьёзно.

Если для канализации использовать асбестоцементные трубы, то обогревать их придется только внутренним кабелем

Кроме того, чтобы эксплуатация канализационных труб с подогревом не вызывала дополнительных необязательных проблем, при прокладке кабеля внутри этих инженерных коммуникаций коммутацию электропроводки необходимо выполнять в такой последовательности:

  • вычистите и просушите трубы;
  • удалите с концов кабеля оплётку и оболочку. Достаточно будет 5 см;
  • разделите и очистите сами провода на 4 см;
  • наденьте на концы греющих кабелей термоусаживающие трубки;
  • нагрейте трубки с помощью строительного фена;
  • зачистите концы на 5˗6 мм;
  • поместите оплётку в металлическую трубку внутрь трубопровода и закрепите;
  • концы проводов питания очистите и разделите. Провод заземления на 8 см, а другие – не больше 3,5 см;
  • подсоедините провода питания к нагревательному кабелю, используя изолирующую ленту;
  • соедините металлическую оплётку и после этого её тоже заизолируйте.

Если в вашем распоряжении есть большой участок трубы, но нет ревизии или тройника, рекомендуется вырезать её фрагмент, после чего нарастить с помощью компенсирующего патрубка соответствующего переходника. Для ввода кабеля внутрь трубопровода канализации используется специальная муфта-ниппель. Фиксировать этот элемент необходимо на заглушке, а если ревизия всё-таки есть, то на её крышке.

Без организации качественного обогрева канализационных труб изнутри или снаружи, вы рискуете столкнуться с проблемой снижения эффективности работы системы отвода стоков в холодную пору года. А факт того, что кабельный подогрев потребляет электричество, не может служить в качестве контраргумента актуальности его использования. Ведь можно заказать комплект, в который будет входить не только греющий кабель для канализации, но также термостаты и контроллеры. С помощью таких аксессуаров можно отслеживать флуктуации температуры внутри трубопровода и регулировать расход электроэнергии.

Средства для обогрева водостока и кровельного свеса

Для предотвращения образования наледей в настоящее время используются различные системы обогрева водостоков и кровли, но в основе практически каждой из них лежит применение специального греющего кабеля и средств автоматики.

Рассмотрим подробнее, какие виды греющего кабеля и регулирующего оборудования существуют, какие из них будут предпочтительнее для выбора.

Какой греющий кабель выбрать

Существует два основных типа греющих кабелей для кровли и водостоков:

Резистивный кабель. На практике представляет собой обычный кабель, состоящий из металлической жилы и изоляции. Резистивный кабель обладает постоянным сопротивлением, постоянной температурой нагрева при эксплуатации и неизменной мощностью. Нагрев кабеля происходит от подключенной к электричеству замкнутой цепи.

Конструкция (схема) резистивного греющего кабеля

Саморегулирующийся кабель для обогрева водостоков и кровельных свесов более технологичен. Он состоит из греющего саморегулирующегося элемента (матрицы), реагирующего на температуру окружающей среды (водосточной трубы) и меняющего в зависимости от этого свое сопротивление и, соответственно, степень нагрева, а также изоляционной оболочки, оплетки и наружной оболочки.

Каждый из видов греющих кабелей способен обеспечить одинаково эффективный обогрев крыши и водостоков. Однако каждый из них обладает свойственными только ему преимуществами. Так, главным достоинством резистивного кабеля является его намного более низкая цена в сравнении с саморегулирующимся. При этом второй вид более эффективен в плане потребления электроэнергии и неприхотлив к условиям прокладки.

При повышении температуры на улице в матрице кабеля понижается количество проводящих ток путей, благодаря чему мощность и количество потребляемой электроэнергии падает. Температура саморегулирующего кабеля также снижается. Все это позволяет избежать необходимости в использовании датчика температуры, автоматически регулирующего работу кабеля.

Конструкция (схема) саморегулирующегося греющего кабеля Devi

Что касается расчета энергопотребления и выбора мощности греющих кабелей, то здесь нормой для изделий резистивного типа является кабель мощностью в пределах 18-22 Вт на погонный метр, для саморегулирующихся – 15-30 Вт на метр. Однако следует учесть, что в случае наличия водосточной системы из полимерных материалов мощность кабеля не должна превышать 17 Вт на метр погонный, иначе есть риск повреждения водостока вследствие чрезмерно высокой температуры нагрева.

Состав системы обогрева водостока и кровли

Помимо, собственно, греющих кабелей, системы обогрева также состоят из следующих основных компонентов:

  • Крепежных элементов.
  • Щита управления, обычно состоящего из:
  1. входного трехфазного защитного автомата;
  2. устройства защитного отключения, как правило, 30мА чувствительностью;
  3. четырехполюсного контактора;
  4. однополюсных автоматов защиты на каждую фазу;
  5. автомата защиты цепи управления термостата;
  6. сигнальной лампы.

Компонентов распределительной сети:

  1. силовых кабелей, служащих для питания греющих кабелей;
  2. сигнальных кабелей, соединяющих датчики термостатов с блоком управления;
  3. монтажных коробок;
  4. муфт, обеспечивающих герметичность соединений и законцовок всех типов кабелей.

Схема подключения греющего кабеля

Терморегулятора. Регулировка работы кабельной системы обогрева может осуществляться при помощи устройств двух типов:

  1. Собственно, терморегулятора. Данный прибор призван включать в работу систему обогрева в заданном диапазоне температур. Обычно рабочий диапазон устанавливается в пределах -8..+3 градуса.
  2. Метеостанции. Помимо определенного диапазона температур, метеостанция способна осуществлять контроль наличия осадков и их таяния на крыше. В состав станции входит не только температурный сенсор, но и датчик влажности, а некоторые метеостанции оснащены одновременно и сенсором осадков, и сенсором таяния (влажности).

При использовании в кабельной системе обычного терморегулятора, пользователю потребуется самостоятельно включать систему в работу при наличии осадков и выключать при их отсутствии. Метеостанция же позволяет полностью автоматизировать процесс работы системы и даже запрограммировать задержки ее отключения по времени. В прочем, по стоимости обычные терморегуляторы существенно более выгодны.

Какой греющий кабель выбрать для подогрева канализационных труб

Для решения этого вопроса сравним достоинства и недостатки вышеперечисленных проводов для обогрева. Резистивные одно-, двухжильные и зональные можно обобщить из-за их схожести.

Резистивные и зональные греющие кабели

Достоинства резистивных (в том числе и зональных) греющих кабелей:

  • Простота устройства;
  • Сравнительно низкая стоимость;
  • При длительном использовании стабильность удельного сопротивления;
  • При правильном монтаже длительный срок службы.

Недостатки:

  • Невозможность изменять длину (в зональных эта проблема частично решена, но длина меняется ступенчато);
  • Необходимость наличия терморегулирующего устройства;
  • При близком расположении греющих проводов, при их переплетении и даже при загрязнении поверхности изоляция значительно перегревается. Перегрев изоляции ведет к ее преждевременному старению и возможному замыканию;
  • Требовательность к установке.

Саморегулирующий кабель

Достоинства саморегулирующего кабеля:

  • Не требует отдельного терморегулятора;
  • Возможность отрезать метраж любой длинны (не меньше 1,5м и не больше указанного в паспорте);
  • При монтаже допускаются приближение и скрещивание проводов, что значительно упрощает прокладку;
  • Регулирование температуры происходит самостоятельно в каждой точке, по всей длине. Это полностью исключает его перегрев;
  • Температура поверхности по всей длине практически одинакова.

Недостатки:

По сравнению с резистивными, у этого изделия высокая стоимость.

Общие сведения

Типы обогрева труб

1.Резвистый электрокабель делится на одножильный либо двужильный. Оба конца одножильного кабеля с замкнутым контуром имеют контакт с источником электроэнергии. Двужильный кабель подключается к электросети одним концом, у второго ставится перемычка между жилами.

2.Саморегулирующийся кабель имеет пару проводников низкого сопротивления, которые соединяют их элементы нагревания. Его разрешено резать на куски необходимого размера. Внутри кабеля изоляция между жилок из меди, имеющая низкое сопротивление, находится матрица, которая обладает саморегулирующимися свойствами.

Как работает саморегулирующий кабель


Прогревание определенного матричного участка приводит к расширению полимера, частицы внутри проводника расходятся в стороны, между ними уменьшается электрическое взаимодействие. Возрастает сопротивление внутри матричного устройства, это влечет уменьшение тока, следовательно, уровень тепловыделения на данном участке падает. Матрица во время охлаждения сжимается, ее частицы вновь сближаются и разогревают участок провода. Способ работы кабеля экономит расход энергии, если на улице тепло.

Провод можно делить на куски нужного размера, причем муфта для кабельного конца не требуется, достаточно обернуть его изоляционным материалом. Если допустить перехлест провода с саморегулирующимся устройством, то этот кусок провода перестанет нагревать, значит, кабель не перегреется. Для труб водопровода и канализации лучше применять саморегулирующийся тип кабеля.

Проведение внутренних работ по монтажу

Нередко внутренний прогрев труб является единственным осуществимым решением. Как правило – это системы отвода стоков из поливинилхлоридных, асбестоцементных или бетонных труб. То есть, это трубы с низкой теплопроводностью. Из-за такого свойства трубы практически нельзя прогреть снаружи. Монтируется кабель в трубу либо по всей ее длине, либо на указанных отрезках. В последнем случае, зачастую, такое место является проходом системы сквозь фундамент.

После прокладки кабеля возрастает риск возникновения засора в процессе эксплуатации системы ввиду негативного воздействия стоков внутри системы. Чтобы готовая система проработала максимально долго, работы по укладке кабеля должны проводиться с предельной ответственностью и с соблюдением всех правил.

Вместе с тем, чтобы в процессе эксплуатации трубы с подогревом не становились причиной возникновения разного рода проблем, важно следовать некоторой последовательности. Можно выделить такие этапы работ:

Можно выделить такие этапы работ:

  • Прочистите и высушите трубы.
  • Удалите оболочку с краев кабеля на расстояние порядка 5 см.
  • Разделите провода и произведите их очистку где-то на 4 см.
  • На окончания кабеля наденьте термоусадочные трубки.
  • Прогрейте трубки при помощи строительного фена.
  • Теперь зачистите концы на 5-6 см.
  • Проденьте оплетку в металлическую трубку в трубопровод и зафиксируйте.
  • Питающие концы очистите и разделите. Заземляющий провод – на 8 см, а остальные – на 3,5 см, не более.
  • Соедините питающие провода с кабелем обогрева при помощи изоленты.
  • Подсоедините металлическую оплетку и также ее заизолируйте.

Если вы работаете с достаточно длинным отрезком трубы, но отсутствует ревизия или тройник, лучше всего вырезать ее часть и произвести настройку при помощи переходника – компенсирующего патрубка. Для подачи кабеля в канализационную трубу нужно воспользоваться муфтой-ниппелем. Закреплять эту деталь нужно на заглушке, но в случае если ревизия присутствует, то на ее крышке.

Без оборудования достаточного обогрева труб канализационных магистралей, скорее всего, возникнут проблемы, связанные с ухудшением функционирования системы в холодную погоду. Вместе с тем, тот факт, что греющий кабель работает от электричества, нельзя использовать в качестве контраргумента актуальности его применения. На самом деле можно приобрести уже готовый комплект, где уже будет присутствовать не только кабель обогрева, но и термостаты, и другие приборы контроля. Благодаря таким аксессуарам можно следить за температурой в трубах, контролировать расход электричества и не волноваться об исправности канализации в зимние холода.

Чтобы спасти трубы от замерзания их нужно обязательно подогревать. Для этого используется очень простой и сравнительно дешевый способ. Вдоль них прокладывается нагревательный кабель. Таким методом можно обогреть:

  • Канализационные трубы.
  • Водопровод с технической и питьевой водой.

На рынке можно встретить очень много видов. Однако самыми оптимальными свойствами обладает саморегулирующийся. Для его работы не требуется монтаж дополнительного терморегулятора. Он хорошо прогревает даже особо холодные отрезки трубы. Так как подключить греющий кабель не сложно, можно не вызывать специалиста, а всю работы выполнить своими руками.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
