Пеллетный котёл своими руками устройство, изготовление и монтаж

Котлы на пеллетах – устройство

Основные части агрегата:

  • топливный корпус с теплообменником;
  • пеллетная горелка;
  • бункер для загрузки гранул;
  • механизм со винтом для подачи топлива в зону горения;
  • блок управления;
  • датчик температуры;
  • другие мелкие составляющие.

Главная особенность пеллетного котла в системе наддува. Если просто высыпать порцию гранул в топку обычной печи, воздух будет поступать плохо и вместо жаркого пламени, топливо будет тлеть.

Пеллеты засыпаются в отдельностоящий бункер, и подаются в котёл, при помощи Архимедова винта (или шнека) по трубе. В зоне горения располагается теплообменник (труба в виде змейки, спирали или решётка), наполненный теплоносителем и подключенный к системе отопления.

Отходы отработанного топлива ссыпаются в зольник.

Полностью автоматизированные заводские конструкции требуют минимального вмешательства человека. Блок управления руководит подачей, степенью горения и очисткой золы.

Устройство и принцип действия пеллетной горелки

Большинство пеллетных горелок предусматривает наличие следующих модулей:

  • Шнекового конвейера, посредством которого осуществляется подача гранулированного топлива в камеру сгорания;
  • Приводного электродвигателя;
  • Электронным контроллером, отслеживающим параметры сгорания топлива и обеспечивающим внесение своевременных корректив в работу устройства;
  • Специального датчика, контролирующего количество кислорода в отработанных газах;
  • Гофрированного рукава, позволяющего предотвратить возгорание пеллет в бункере при возникновении обратной тяги;
  • Камеры сгорания со встроенной колосниковой решеткой;
  • Нагнетающего вентилятора, обеспечивающего подачу воздуха, необходимого для эффективного сжигания пеллет. Количество подаваемого в камеру сгорания воздуха зависит от частоты вращения вентилятора и регулируется автоматикой в зависимости от выбранного температурного режима;
  • Электрического ТЭНа, обеспечивающего автоматический розжиг гранул в камере сгорания.

Принцип работы пеллетной горелки

Из внешнего бункера гранулы попадают в загрузочное окно шнекового транспортера, который доставляет пеллеты в камеру сгорания горелки. Интенсивность горения зависит от количества поступающего в камеру сгорания топлива, непосредственно связанного с частотой вращения вала приводного электродвигателя. Необходимая для обеспечения заданного температурного режима частота вращения двигателя регулируется электронным контроллером.

Не менее важным фактором для обеспечения стабильности процесса горения и полного сжигания топлива является наличие в камере сгорания достаточного количества кислорода. В пеллетных модулях подача воздуха в камеру сгорания осуществляется с помощью специального вентилятора, также управляемого электронным контроллером.

Схема регулировки температуры теплоносителя выглядит следующим образом:

  1. Из бункера, с помощью шнекового транспортера пеллеты поступают в камеру сгорания. Одновременно с этим, включается вентилятор, обеспечивающий подачу воздуха.
  2. По сигналу контроллера происходит воспламенение гранул с помощью электрического ТЭНа;
  3. Как только температура теплоносителя достигает заданного значения, термодатчик передает соответствующий сигнал электронному блоку управления, который переводит устройство в ждущий режим;
  4. В случае снижения температуры теплоносителя ниже запрограммированного значения, датчик температуры снова подает сигнал на электронный контроллер. Автоматический блок управления включает вентилятор, обеспечивая тем самым дополнительный приток кислорода в камеру сгорания. Избыток кислорода приводит к увеличению интенсивности процесса горения и теплоноситель вновь разогревается до заданной температуры.
  5. Если в ждущем режиме произошло затухание гранул, АСУ подает соответствующий сигнал на электрический ТЭН, обеспечивающий автоматический розжиг.

Несмотря на то что принцип работы пеллетной горелки не отличается особой сложностью, стоимость этого агрегата достаточно высока. Для сокращения материальных затрат, связанных с переоборудованием котла на пеллетное топливо, некоторые владельцы твердотопливных отопительных агрегатов изготавливают пеллетную горелку своими руками. Как и любое другое производство, изготовление этого устройства начинается с создания комплекта технической документации, проще говоря, чертежей.

Факторы, влияющие на выбор

При выборе качественного, надежного агрегата, обращают внимание на следующие характеристики:

  • На мощность. Бытовые приборы обладают относительно невысокой мощностью. Чтобы обеспечить теплом жилое помещение достаточно 15 кВт. На 10 кв. м. приходится 1 кВт. Котел с такой мощностью может обогреть дом размером 150 кв. м.
  • На коэффициент полезного действия. У пеллетных котлов КПД варьируется от 80 до 95%. Высокий показатель достигается за счет качества гранул и особенностей конструкции прибора.
  • На тип горелки. Существуют ретортные и стокерные горелки. У первых дым направлен вверх. Они неприхотливы к качеству топлива и долго функционируют без очистки. Эффективная работа стокерной горелки достигается за счет высокого качества загружаемых гранул. Главный минус такого устройства в том, что оно часто засоряется.
  • На уровень автоматизации процессов. Некоторые пеллетные котлы могут работать без участия человека. Такими устройствами управляют дистанционно с помощью мобильного телефона. В специальная программа позволяет на расстоянии включать и выключать прибор, регулировать температуру. В случае неисправности информация о сбоях поступает мгновенно на мобильное устройство.
  • На конструкцию теплообменника. Они бывают горизонтальными и вертикальными, плоскими и трубчатыми. Специалисты рекомендуют выбирать вертикальные теплообменники с турбулизаторами, которые большую часть энергии тратят на нагрев теплоносителя и не позволяют оседать золе в больших количествах.

Мои услуги

Если же вы хотите построить свое крупное производство или хотите получить качественную информацию про изготовление, отопление или реализацию гранул, то можно обратиться ко мне в «ПОДДЕРЖКУ», и получить всегда качественную и актуальную информацию. Я могу оказать консультацию по сертификации ENplus, помогу с реализацией вашей продукции, помогу выбрать оборудование для пеллет. А самое интересное что я помогу даже посетить настоящее экспериментальное производство гранул. Пишите и все организуем!

Также совсем недавно у меня вышла клевая книжечка, в которой написано, почему большинство предприятий поставляют линии с недоработками. Какими? А это вы узнаете из книжечки. Более подробно о ней читайте в разделе «МОИ КНИГИ».

Удачи и до новых встреч, с вами был Андрей Ноак!

Как правильно монтировать отопление

Чтобы готовая система отопления с естественным типом циркуляции функционировала правильно и эффективно, при ее монтаже важно придерживаться некоторых правил. В целом схема установки выглядит так:

В целом схема установки выглядит так:

В целом схема установки выглядит так:

  • Радиаторы отопления необходимо установить под окнами, желательно на одном уровне и с соблюдением необходимых отступов.
  • Далее устанавливают теплогенератор, то есть выбранный котел.
  • Монтируют расширительный бак.
  • Выполняют разводку труб и стыкуют зафиксированные ранее элементы в единую систему.
  • Отопительный контур наполняют водой и выполняют предварительную проверку герметичности соединений.
  • Заключительный этап состоит в запуске отопительного котла. Если все работает правильно, значит, в доме будет тепло.

Обратите внимание на некоторые нюансы:

  1. Котел должен быть расположен в самой нижней точке системы.
  2. Монтаж труб необходимо выполнять с уклоном в сторону обратного потока.
  3. Поворотов в трубопроводе должно быть как можно меньше.
  4. Для повышения эффективности отопления необходимы трубы с большим диаметром.

Надеемся, данная статья будет для вас полезной, и вы сможете самостоятельно смонтировать систему отопления без циркуляционного насоса в вашем загородном доме.

Система отопления с естественной циркуляцией жидкости представляет собой замкнутое устройство гравитационного (самотечного) типа, позволяющее обогреть помещения в частном доме независимо от электропитания.

Такое преимущество конструкции даёт возможность использовать её в регионах с проблемами или полным отсутствием центральной электрической сети. Система экономична, но для её правильного функционирования потребуется сделать точные расчёты.

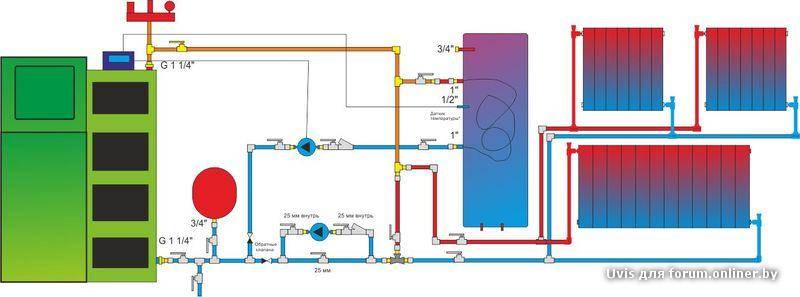

Обвязка пеллетного котла

Из-за своих внушительных размеров, устанавливается котёл в специальном кочегарном помещении, где следует отвести место для хранения запаса топлива. Правила установки пеллетного котла:

  • Поверхность должна быть выровнена.
  • Пол и стены, вблизи котла, должны быть отделаны негорючими материалами.
  • Дымоход устраивается точно так же, как и для любого твердотопливного котла (обязательно утепление и сбор конденсата).
  • Диаметр дымоходной трубы должен совпадать с диаметром отверстия на котле, предназначенного для выхода отработанных газов.
  • Обязательно, чтобы в комнате была достаточная вентиляция.

Как и для любого другого котла, нужно позаботиться об установке расширительного бачка и группы безопасности. К отопительным трубам котёл подключается через шаровые краны и фильтры. После подсоединения к подаче и обратке отопления, система заполняется теплоносителем. Систему подвергают опрессовке и пускают в работу.

Если система сделана из пластика, рекомендуется в непосредственной близости у котла использовать на подачу металлическую трубу. Это связано с высокими температурами работы.

Почему правильная обвязка – это так важно?

Обвязкой называют трубы и механизмы, предназначенные для подачи теплоносителя от котла к радиаторам. Это почти вся отопительная система, за исключением батарей. Система состоит из множества узлов, однако простейшую обвязку котла может смонтировать даже непрофессионал. А вот если нужна сложная схема, лучше обратиться к опытному мастеру.

Котел лучше ставить в отдельном помещении, например, в хозпристройке, котельной или подвале, т.к. обвязка подразумевает дополнительные трубы и механизмы, что не всегда удобно. Однако при нехватке площади отопительное оборудование монтируют в доме

Выбор схемы обвязки для каждого конкретного дома зависит от типа котла, особенностей постройки, типа отопительной системы.

Любое газовое оборудование опасно. Неправильное подключение чревато не только проблемами с отоплением, но также взрывами и разрушениями, поэтому необходимо строго следовать нормам и правилам, соблюдать требования ТБ. Основная документация, на которую опираются при обустройстве газовой системы отопления, – СНиП.

Основной узел системы – котел. Схему обвязки выбирают, ориентируясь на его тип, месторасположение (настенная или напольная модель), конструкционные особенности

Нужно тщательно спланировать схему отопления, расположение оборудования, особенности прокладки трубопроводов.

Обвязка котла выполняет сразу несколько значимых функций:

  • Контроль давления. Если обвязка смонтирована правильно, тепловое расширение компенсируется, а значит, давление в системе не будет повышаться до критических показателей.
  • Удаление воздуха. Пузырьки воздуха образуют пробки, из-за чего эффективность водяного отопления снижается: радиаторы прогреваются не полностью, а расход ресурсов остается прежним. Качественная обвязка котла необходима для предотвращения этой проблемы.
  • Профилактика засоров в системе. Если неправильно обвязать котел, повышается риск образования окалины в радиаторах и трубах. Мелкий мусор в теплоносителе загрязняет систему, что ведет к перерасходу топлива и удорожанию обогрева при одновременном снижении его качества.
  • Возможность подключения других контуров. Можно установить систему напольного обогрева, накопительный бойлер.

Во многом теплоснабжение зависит от правильности подключения котла к трубопроводам и другим важным узлам, поэтому схему обвязки газового котла нужно скрупулезно продумать и смонтировать максимально качественно.

При обустройстве лучевой системы ставят коллекторные шкафы, где можно смонтировать большую часть механизмов обвязки котла. Это удобно и практично

Правильно подобранная и смонтированная обвязка котла прослужит долгие годы без аварий и ремонтов, а ее стоимость будет оптимальной.

Основные настройки

Пеллетный твердотопливный котел считается очень удобным в эксплуатации, однако в отличие от других моделей твердотопливных требует грамотной настройки. Правильно настроенное соотношение параметров напрямую влияет на такие показатели, как мощность и экономичность котла.

Очень частый вопрос: нужно ли перенастраивать котел при смене партии пеллет? Да, Ваш твердотопливный котел на разных пеллетах будет и работать по-разному. Соотношение компонентов, из которых изготавливаются пеллеты, у каждого производителя разные и поэтому процесс горения будет тоже разным.


Принцип пеллетного твердотопливного котла достаточно прост: червячный механизм (шнек) подает мелкие гранулы спрессованной древесины, угля, биомассы и т.пр. (пеллеты) в горелку, туда же для обеспечения необходимой мощности пламени принудительно нагнетается и воздух.

Регулировке подлежат два параметра: скорость подачи пеллет и мощность наддува воздуха. Регулировка подачи воздуха происходит простым выбором скорости вращения нагнетательного вентилятора, как правило либо по шкале от 1 до 10 либо в % от 1% до 100% (в зависимости от модели твердотопливного котла). Регулировка скорости подачи пеллет осуществляется увеличением или уменьшением периода между включениями червячного механизма. Сама же скорость вращения шнека всегда одинакова.

Количество воздуха, нагнетаемого в горелку должно быть минимально необходимым для полного сгорания топлива. Определить это можно по цвету пламени. Пламя красного цвета с заметным дымом является признаком недостатка воздуха. Пламя белого цвета означает, что вентилятор нагнетает слишком много воздуха.


Правильное пламя имеет желтый цвет. Дополнительным признаком правильной подачи воздуха является то, что пламя поднимается не только вверх, но и расходится немного в стороны.

Регулируя подачу воздуха, делайте это с минимально допустимым шагом. Чем точнее вы выставите минимально необходимую точку, тем большей мощности котла и меньшего расхода пеллет добьетесь.

В первую очередь настраивается подача воздуха, а затем скорость подачи пелет.

Скорость подачи пеллет в горелку должна быть оптимальной. Если пеллет подается слишком мало, то разогнать твердотопливный котел до номинальной мощности будет затруднительно, — там просто нечему будет гореть, а если пеллет будет слишком много, то лишнее топливо будет вываливаться из горелки.

Рекомендуем: Керамические трубы для дымохода: цена, монтаж, характеристики, видео

Пеллетная горелка АПГ-25 «Теплодар» запускается путем однократного нажатия кнопки, находящейся сбоку бункера. Устройство введено в режим ожидания. Чтобы перейти к основным настройкам оборудования необходимо одновременно нажать стрелки «Влево» и «Вправо». Второстепенные параметры АПГ-25 задаются при нагреве или поддержании температуры.

Пользователю необходимо задать два основных параметра:

  1. Время подачи в режиме «Нагрев» . По умолчанию составляет 9 секунд при времени цикла 20 секунд. Это — системная настройка для котла мощностью 20 кВт, отапливающего помещение площадью 180-200 кв. м. Если такая мощность не нужна, показатель снижают до 5-6 секунд. Время подачи в режиме «Поддержание» определяется автоматически.
  2. Мощность вентилятора . В руководстве пользователя указано, какая мощность вращения лопастей выбирается в зависимости от времени подачи пеллет. Параметр выставляется вручную. Если подача топлива непродолжительна, вентилятор работает в умеренном режиме.

Также мощность вентилятора влияет на скорость выдувания золы из жаровни. Для пеллет плохого качества необходимо установить параметр чуть выше табличного значения, в частности, при работе в режиме «Поддержание».

Что такое пеллентный котёл для отопления частного загородного дома

Пеллетный котел — это вид твердотопливного котла, работающий за счет использования специальных горючих гранул — пеллет. Пеллетное топливо имеет ряд преимуществ:

  1. Низкая стоимость.
  2. Удобное хранение. Горючие гранулы не занимают много места. Их длина — 7 см., а диаметр — 5—10 мм.
  3. Нескольких мешков топлива хватит на всю зиму.

Фото 1. Пеллетный котёл, установленный в помещении. Рядом хранится запас пеллет для сжигания в устройстве.

Устройство агрегата и принцип работы

Пеллетный котел состоит из 3 элементов:

  • из емкости, оборудованной горелкой для сжигания топлива;
  • из конвективной системы, в которой расположен теплообменник;
  • из бункера, содержащего бак для отходов горения.

Для работы прибора требуется приставка, обеспечивающая своевременную подачу топлива. Пеллетный котел оснащен блоком управления, с помощью которого задают параметры работы устройства.

Теплообменник изготавливается из стали или чугуна. Зарубежные производители предпочитают использовать чугун. На нем не появляется ржавчина, но этот материал плохо реагирует на изменения температуры и много весит. В России модели комплектуются стальными теплообменниками. Они быстро реагируют на перепады температуры, мало весят, но предрасположены к появлению коррозии. Поэтому большинство производителей покрывают котлы антикоррозийным составом.

В топку котла подаются пеллеты, там они полностью сгорают. За счет этого нагревается теплоноситель, который распространяет тепло по всему помещению.

От размеров бункера зависит время подачи пеллет. Периодически требуется чистить каналы от накопившихся выбросов.

Преимущества

  1. Работа устройства безопасна для окружающей среды. Материалы для горения не содержат примесей.
  2. Агрегат экономичен. Пеллеты в котле полностью сгорают и расходуются в минимальном количестве.
  3. Модельный ряд твердотопливных котлов разнообразен.
  4. Процесс работы устройства автоматизирован.
  5. При правильной эксплуатации котел прослужит долгие годы.

Недостатки

  1. Высокая цена. Хотя ценовая политика у многих производителей демократична, купить пеллетный котел могут позволить себе не все.
  2. Часть моделей пеллетных котлов работает от электричества, поэтому стоит заранее позаботиться об источнике тока или генераторе.

Виды отопительных котлов на пеллетах: камины, устройства с водяным контуром

Котлы по виду используемого топлива бывают:

  • пеллетными;
  • условно комбинированными;
  • комбинированными.

Пеллетные котлы используют в качестве топлива древесные гранулы. Непрерывная работа пеллетного устройства достигается за счет стабильной и своевременной подачи пеллет.

Условно комбинированные приборы допускают использование брикетов, дров и прочего сырья. Но сжигание альтернативного топлива возможно только в крайних случаях. При этом к конструкции котла прилагаются дополнительные детали. Например, колосниковая решетка, которая устанавливается в топку до момента загрузки дров.

Комбинированные котлы используют несколько видов топлива. Это возможно за счет наличия двух или более топок. Такие приборы имеют большие размеры и стоят дороже.

По типу подачи топлива пеллетные котлы бывают:

  • автоматическими;
  • полуавтоматическими;
  • с механической подачей топлива.

Автоматические пеллетные изделия работают без человеческого вмешательства. Достаточно просто включить прибор.

Работой полуавтоматического устройства руководит процессор, но мощность задается владельцем вручную. Периодически (не более 1 раза в неделю) чистят зольники. В среднем этот процесс занимает 15 минут.

Конструкция механизированных пеллетных котлов самая простая, устройства компактны и стоят дешевле других моделей. Работа приборов полностью зависит от человека.

Из-за небольших размеров бункера загружать устройство придется каждые 2—3 дня.

По целевому назначению пеллетные котлы делятся:

  • на водогрейные отопительные модели;
  • на конвекционные печи-камины;
  • на гибридные установки.

Водогрейные отопительные котлы поддерживают в помещении благоприятный температурный режим и нагревают воду. Такое оборудование подойдет для небольших офисов, частных домов, дач. Но устанавливать приборы лучше всего в подвале или в специально отведенном месте.

Конвекционные печи-камины служат для обогрева небольших помещений. Они устанавливаются в жилой комнате, практически бесшумны, имеют небольшие размеры и привлекательный внешний вид.

Гибридные котлы внешне похожи на печи-камины. Приборы снабжены функцией обогрева с помощью водяного теплоносителя. Некоторые модели имеют варочную поверхность и духовой шкаф.

У твердотопливных котлов бывают следующие виды горелок:

  • факельные;
  • объемного горения;
  • каминные.

Факельные горелки неприхотливы. Они подойдут для дач, где не требуется бесперебойная работа устройства. Минусом является однонаправленность факельного огня, который локально нагревает стенки котла.

Горелки объемного горения устанавливают в промышленных котлах большой мощности. Такие приборы нетребовательны к качеству гранул.

Каминные горелки лучше всего подойдут для небольших котлов. Они не особо эффективны, но надежны.

Принцип работы

Все пеллетные установки, которые можно приобрести в магазине, оборудованы дополнительными узлами:

  • Шнек – осуществляет подачу топлива от бункера в камеру для сжигания;
  • Контроллеры для автоматизации процесса работы;
  • Бункер – место, в котором топливо располагается до подачи в камеру сжигания;
  • Лямбда-зонд – специальный датчик, который следит за содержанием кислорода в дымовых камерах и самостоятельно контролирует процесс горения топлива в зависимости от условий.

Пеллетную горелку обязательно защищают пластиковой гофрированной трубой. Она выступает в качестве предохранителя при возникновении обратной тяги. Если огонь начинает двигаться в сторону бункера, труба перегорает, предотвращая распространение пламени.

Дополнительно используется вентилятор, который усиливает горение пеллет путём нагнетания воздуха, а также термоэлектрический нагреватель, позволяющий разжигать топливо без вмешательства человека.

В автоматизированных устройствах пеллеты в камеру для сжигания подаются в автоматическом режиме, от человека требуется только следить за количеством топлива в бункере. Необходимость подачи топлива в камеру для сжигания определяется с помощью термодатчиков (могут следить за температурой воздуха в помещении, за температурой воды, либо любыми другими окружающими показателями в зависимости от режима работы оборудования).

Нужная температура теплового носителя устанавливается пользователем, все дальнейшие повышения и понижения контролируются с помощью автоматизированного оборудования. Как только температура доходит до установленного уровня, горелка начинает работать в режиме ожидания (пеллеты не тухнут, они начинают тлеть). Если температура, напротив, понизилась, контролер активирует встроенный вентилятор. Под действием воздуха пеллеты разгораются, горелка переходит в рабочий режим. Если за время простоя пеллеты по какой-либо причине погасли, активируется ТЭН, который осуществляет повторный розжиг.

Настройка пеллетного котла: распространенные ошибки

Те, кто еще не набрал достаточного опыта в монтаже пеллетных котлов, очень часто допускают ряд ошибок.

Вот самые частые из них:

  • Пренебрежение установкой аппарата контроля над уровнем температуры обратной воды, это является причиной повышенного конденсата и появления дегтя и нагара;
  • Плохая герметизация котла, дымохода или бункера, что влечет за собой утечку пиролизного газа и уменьшение КПД;
  • Отсутствие теплоизоляции при установке основания, приведет к тому, что в зимний период котел начнет выделять вредный конденсат;
  • Установка чаши, которая не предназначена для данного вида работы;
  • Маленькие габариты помещения, которые не позволят вынуть шнек с пеллетами и очистить бункер;

Если же вы уверенны в том, что монтаж был проведен, верно, а котел все же коптит, гаснет или остаются несгоревшие пеллеты, то после того как котел был запущен он был настроен не правильно или вообще не была проведена настройка. Не надейтесь на заводские настройки, их нужно корректировать с учетом топлива и мощности котла.

Преимущества


Самодельный гранулятор из комбикорма Изготовление данного аппарата своими руками имеет множество преимуществ.

К наиболее весомым относятся:

  • возможность хорошо сэкономить, не покупая гранулятор серийного производства;
  • возможность самостоятельно выбрать размер гранул, производительность аппарата, мощность его электродвигателя и других важнейших характеристик;
  • полезные свойства гранулированного корма по сравнению с иными видами.

Можно приготовить комбинированный корм, содержащий все необходимые витамины, микро- и макроэлементы, белки, жиры и углеводы в определенных, заранее заданных пропорциях.

Пеллетный котел своими руками

Во многих регионах проблема обогрева частых домов по-прежнему остается актуальной. Конечно же, на современном рынке представлен огромнейший ассортимент оборудования, использующего в качестве топлива самые разнообразные материалы, будь то газ, дрова, электричество или масло и т.д. Однако доступ к газовым магистралям и стабильным электросетям есть далеко не везде, поэтому твердотопливный обогрев во многих регионах остается наиболее предпочтительным .

Один из лучших вариантов твердотопливного отопительного агрегата – это пеллетный котел. который можно собрать своими руками.

Содержание пошаговой инструкции:
