Принцип работы горелки
Щепа поступает в топочную камеру. Попадая на горелку, разжигается запальным устройством. Через конвекционную систему подается воздух. От скорости его нагнетания зависит высота столба пламени.
Под горелкой находится зольник. В него просыпается образовавшаяся под воздействием огня пыль. Из-за малого размера деревянное сырье сжигается полностью, не оставляя крупнозернистого мусора.
Принцип работы котла на щепе.
Теплообменник расположен вертикально, вдоль топки. Между его пластин проходит воздух при выведении продуктов горения в дымоход, что обеспечивает его дополнительный нагрев.
Процессор принимает показания термодатчиков. Для поддержания заданного температурного режима он запускает (останавливает) шнек и увеличивает или уменьшает скорость нагнетания кислорода.
Котлы на твердом топливе
В России для того чтобы согреться помимо опилок часто используется твердое топливо.
К такому топливу можно отнести уголь, торф или дрова. Такая печка быстро растапливается и долго сохраняет тепло. Тепла, которое вырабатывает печь длительного горения, достаточно для обогрева большого помещения. Использовать опилки в качестве топлива стали сравнительно недавно. Также очень модным считается разведение огня на ореховой скорлупе, соломе и других ненужных отходах.
Печь на опилках долго поддерживает тепло и не приходится постоянно засыпать новую порцию топлива. Сырье сгорает практически полностью, золы остается очень мало. Принцип конструкции котлов длительного горения всегда одинаков. В корпусе расположены 2 камеры: одна для горения топлива, а вторая для сбора золы. Может быть только одна камера для горения, но на практике это не очень удобно. Также печь обязательно должна быть снабжена трубой.
Режимы работы и защитные системы
Производители котлов на деревянном топливе оснащают изделия механизмами безопасности. Они предназначены для предотвращения перегревания и возгорания оборудования. Более дорогие модели дополнительно оснащают специальными датчиками, предупреждающими о чрезмерном задымлении помещения, повышенной концентрации угарного газа в воздушной среде, пожарной опасности.
Котел с автоматической подачей щепок способен одновременно работать в следующих режимах:
- на максимальной мощности;
- на средней производительности;
- на «паузе».
При наличии достаточного объема топлива котел начинает работать на максимуме. А когда теплоноситель нагревается до установленной температуры, интенсивность горения автоматически снижается.
Средняя мощность предоставляет возможность работать печи продолжительное время от одной загрузки дров. Интенсивность горения настраивается подачей в камеру воздуха. При включении этого режима автоматический котел поддерживает установленную температуру на протяжении всего рабочего периода.
Если установить «Паузу», помещение прогреваться не будет. Горение топлива сводится к минимуму или полностью прекращается. Но после включения котел быстро нагревается.
Автоматизированная система управления отопительным устройством позволяет упростить его эксплуатацию, повысить безопасность. Владелец загородного дома задает желаемую температуру и только своевременно подкладывает опилки или щепу в топку.
Компоновка и работа БМК на опилках и щепе
Главным преимуществом модульных котельных, является то, что все узлы устанавливаются и настраиваются в заводских условиях. При этом, потребитель может выбрать, каким именно оборудованием будет укомплектована БМК. Помимо этого, блочно-модульные котельные отличают следующие преимущества:
- Сокращение затрат на отопление, за счет отсутствия протяженной теплотрассы и соответственно, снижения теплопотерь.
Высокая безопасность эксплуатации – за счет сборки в заводских условиях, обеспечивается соблюдение всех норм и требований ППБ, СНиП, что напрямую влияет на безопасность эксплуатации.
Монтажные работы выполняются в сжатые сроки. На установку и подключение станции (при условии предварительной подготовки основания), требуется 1-2 дня. Сдача объекта и ввод в эксплуатацию, облегчены, благодаря сертификации БМК и регистрации в Ростехнадзоре.
Неприхотливость к качеству топлива – котельные на биомассе, предназначены для сжигания опилок и щепы, с влажностью не более 50%. Для топки также используют гранулы-пеллеты.
Автоматизация подачи топлива – все БМК на щепе и опилках, используют автоматизированную линию загрузки топочной камеры, удаления продуктов сгорания, что сводит необходимость в обслуживающем персонале к минимуму.
Потребителю предлагают котельные двух типов, отличающихся конструкцией и способом монтажа.
БМК щепа-опилки контейнерного исполнения
Котельные контейнерного исполнения, отличаются большой производительностью, возможностью подключения нескольких БМК в единую сеть (для увеличения мощности). В комплектацию входит:
- Отопительный котел – КМУ оснащается 1-2 агрегатами, работающими на биомассе. Мощность котла выбирается на этапе проектирования.
Запорная и регулирующая арматура.
Автоматика.
Шнековый транспортер.
Насосное оборудование.
Топливный бункер.
Электрощитовая.
В дополнительной комплектации, предусмотрена установка и оборудование помещений для обслуживающего персонала, сантехнический узел.
Блочно-модульные контейнерные котельные под щепу и опилки, при необходимости, допускается объединять в единую сеть для увеличения производительности до 10 мВт. Стационарные БМК отличаются большой мощностью и возможностью свободного изменения комплектации по желанию заказчика.
Для установки требуется тщательно подготовить основание. Станция монтируется на бетонный фундамент, заливаемый строго по горизонтальному уровню. Станция устанавливается с привлечением автокрана. Вес БМК составляет несколько тонн.
Передвижные БМК опилки-щепа (на прицепах)
Передвижные БМК представляют собой конструкцию, установленную на шасси и транспортируемую по типу обычного автомобильного прицепа. В отличие от КМУ стационарного типа, мобильные имеют строгую комплектацию, обусловленную ограничениями в весе и габаритах.
Производители предлагают потребителю выбрать уже укомплектованную станцию с фиксированной мощностью.
Преимуществами мобильных блочных котельных установок, работающих на щепе и опилках, является:
- Простая транспортировка и подключение – БМК перевозится по типу автомобильного прицепа. Для монтажа не требуется проведения подготовительных работ: изготовления фундамента и т.п. Достаточно расчистить и выровнять грунт, поставить котельную и подключить ее к электричеству.
Быстрый демонтаж – в случае необходимости, станция отключается от сети электроснабжения и отопления за несколько часов. После чего, ее можно переставить на новое место.
В качестве недостатков, можно отметить существенные ограничения в производительности (до 1 мВт), невозможность менять комплектацию по своему выбору. По сравнению со стационарной котельной, передвижные станции стоят на 30-40% дороже.
Экономическая эффективность котлов на опилках
Котлы и теплогенераторы используются для получения тепла при сжигании топлива, в данном случае БИО массы в виде опилок. На экономическую эффективность влияет транспортные расходы, стоимость сырья, обслуживание оборудования. Вы можете влиять на все эти факторы, но самым основным показателем в данном случае является теплотворная способность топлива. Опилки влажностью в 30% и влажностью в 50 % будут в два раза отличаться по теплотворной способности. Для того чтобы довезти влажность опилок до 30% нужны площади, склады для хранения возможно дополнительные сушильные установки все зависит от масштабов переработки опилок в тепло.
Перспективным направлением над которым трудятся специалисты компании GRV является получение пиролизного газа из массы опилок в ретортных установках, очистка газа и использование его в ДВС. Данная технология достаточно давно известна. Мы работаем над совмещением выработки газа и получения тепла на нужны производства, систем отопления. За счет того что установка размещается на улице, то в таком случае не требуется решать массу вопросов по защиты от угарного газа.
Использование пиролизной установки совмещенной с теплогенератором или котлом позволяет разместить ТЭС на своем предприятии лесопереработки, сельскохозяйственном предприятии, а так же на тепличных комплексах и т.д.
Особенности эксплуатации котлов на опилках, теплогенераторы на опилках
Использование опилок в виде топлива подразумевает наличие минимальной инфраструктуры под хранение опилок, наличие котельной и ответственного лица за эксплуатацией котельного оборудования.
Особенности использования щепы в качестве топлива
Щепа, как топливо, очень хорошо подходит в местностях, где ведется переработка древесины. Чем большее расстояние между производителем и потребителем щепы, тем дороже себестоимость кДж вырабатываемого тепла. Так как она обладает небольшим весом относительно объема, и по кубатуре ее требуется намного больше, чем тех же пеллет.
В Германии правительство старается использовать отопление щепой исходя из экономической привлекательности именно местного производства топлива. Например, компании, занимающиеся уборкой деревьев после штормов, санитарной вырубкой и т. д. побуждают обеспечивать себя теплом самостоятельно.
- Разные частицы неправильной формы могут застревать при транспортировке шнековой установкой.
- Высокая влажность сырья, при слеживании в хранилище, вызывает нагрев и «горение», а это пожароопасно. Кроме того снижается КПД топлива при сжигании.
- Еще большую опасность вызывает немалый объем хранящегося в одном месте легковоспламеняющегося материала.
Щепа даёт возможность организовать своими руками такой обогрев частного дома, при котором от владельца потребуется подходить к котлу всего пару раз в сутки, а стоимость отопительного года будет в два раза дешевле среднего.
Если топливо низкого качества (разной влажности и размера), то самый подходящий вид камеры сгорания: пиролизная, шахтного типа, с верхней ручной загрузкой.

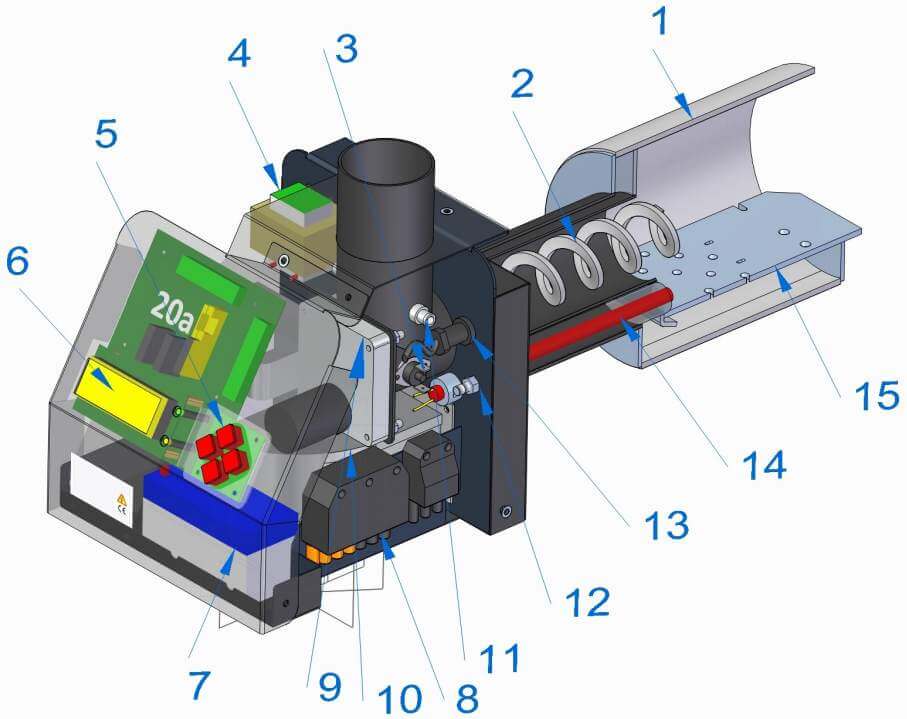

Устройство и принцип работы пеллетной горелки
Функциями пеллетного горелочного устройства – является создание условий в топочном пространстве для равномерного и полного сжигания пеллет, создание нужного процентного содержания топливно-воздушной смеси и стабильного режима горения пламени, для выработки и передаче тепловой энергии к водяному теплоносителю, циркулирующему по внутреннему сечению котловых поверхностей нагрева.
Базовые компоненты, чтобы выполнить пеллетную горелку своими руками:
- топочная камера для сжигания топлива, выполненная из жаропрочных труб прямоугольного или круглого сечения;
- колосник пеллетной горелки;
- топливный бункер для загрузки пеллет;
- топливный конвейер шнекового типа для перемещения пеллет;
- дутьевой вентилятор для пеллетных горелок, который осуществляет подачу кислорода в зону горения.
Процесс работы бытовых и промышленных пеллетных горелок может быть полностью автоматизирован. При установке большого топливного бункера, допускается автономная работа оборудования без присутствия оператора свыше 7 дней.
Для таких котлов подбирают универсальные устройства, к примеру, пеллетная горелка Pelltechpv 20b с ценой 96083 руб., которая может устанавливаться не только в пеллетный котел, но и в дизельный и любой твердотопливный агрегат.
Пеллетные горелки котлов имеют несложный принцип работы, он состоит из нескольких этапов:
- При включении кнопки запуска котла включается дутьевой вентилятор и одновременно шнековый транспортер, который из бункера подает пеллеты в топочную камеру.
- Управляющий контроллер дает сигнал на электрический ТЭН для воспламенения пеллет.
- При достижении температуры греющей воды в контуре отопления установленного значения, термодатчик отправляет электросигнал электронному блоку управления для перевода котла в состояние горячего резерва.
- При падении температуры в контуре отопления ниже установленного уровня, температурный датчик передает сигнал на блок управление для запуска котла, вначале включается вентилятор, затем шнековый транспортер с топливом и запальное устройство.
Гравитационные горелки
Гравитационная пеллетная горелка обладает самым простым способом функционирования. Она выполняется энергонезависимой и сможет работать даже без электрической энергии. Движение пеллет в ней осуществляется прямо из бункера насыпью, прямо в пиролизную камеру.
Воздухоподача и удаление отработанных дымовых газов происходит за счет естественной тяги в дымовом тракте котлоагрегата, создаваемой дымовой трубой.
Регулировка режима горения и воздухоподача выполняется в ручном режиме с использованием воздушной заслонки на горелочном устройстве и шибером на дымоходе.
Такой режим обеспечивает невысокий КПД и практически не может быть автоматизирован, поэтому в современных устройствах пеллетных котлов он практически не применяется.
Лучшие известные производители и модели: характеристики и цены
При выборе котла на опилках и щепе кроме технических характеристик следует обращать внимание на страну и бренд производителя. Северные европейские страны научились выжимать из топлива самые высокие экономические показатели
Для этого они уже давно работают над совершенствованием автоматики именно для частных домов, а учитывая их стремление к комфорту и экологические требования следует обратить внимание на продукцию компаний Hargassner, Froling, ETA. Конечно, если бюджет позволяет.
Котлы российского производства, особенно, если разработчик известный на рынке европейский бренд, вполне могут быть конкурентоспособными. При существенно более низкой цене, они вполне способны обеспечить и надежность, и комфорт частного дома. Кроме того, неприхотливы в сырье и обслуживании, а автоматика даже в европейских твердотопливных котлах часто из КНР.
Специализированные
Это котлы, предназначенные преимущественно для использования сыпучих видов твердого топлива.
Пиролиз Мастер BIO-15
Один из лучших котлов на опилках для отопления частного дома. Работает также на щепе, торфе, лузге подсолнечника. С применением сменных горелок может жечь солому. Благодаря пятиходовому теплообменнику отличается высоким КПД – 91%, имеет бункер объемом 200 литров. Единственным недостатком являются немалые габариты.
Стоимость: 185 000-240 000 руб.
FACI FSS 115
Производится в России, но разработчик – Италия. Это автоматический промышленный котел для сжигания отходов деревообработки. Мощность регулируемая в пределах 25-115 кВт, КПД 92%. В качестве дополнительных опций оборудуется авторозжигом, самоочисткой горелки, ДУ. Емкость бункера 810 литров, подача топлива двумя шнеками. Может сжигать любую биомассу с фракцией, не превышающей 40 мм. Модель мощностью 115 кВт имеет огромный вес 1150 кг, что повышает требования к напольному покрытию и транспортировке.
Стоимость: 450 000-477 000 руб.
Универсальные модели
Котлы, использующие любое твердое топливо: все виды угля, торф, дрова, древесные отходы, лузга семечек, брикеты с разной эффективностью, но конструктивно предназначенные для длительного горения. Они гораздо дешевле специализированных, но и гораздо менее эффективны и практичны при работе с опилками.
Tis Pro DR
Отличный недорогой универсальный котел. В качестве теплообменника используется печная сталь толщиной 5 мм, что очень хороший показатель в плане надежности и долговечности. Также отличается огромной топкой, в зависимости от мощности, объем топочной камеры может составлять 80-116 л. Не использует наддув вентиляторов, энергонезависим. Выпускается в версиях мощностью 17, 22 и 27 кВт, КПД достигает 82%.
Владельцы часто отмечают, что крайне практичным является исполнение колосников: они раздельные, чугунные (надежные и легко сменяемые). Недостатков за практику эксплуатации не обнаружено.
Стоимость: 58 500-72 000 руб.
PEREKO KSP Duo
Высокотехнологичный польский универсальный тт котел высшей ценовой категории. Инновационная горелка позволяет качественно сжигать мелкофракционное топливо от эко горошка до овса максимально эффективно. Водонаполненная решетка в камере сгорания дает возможность жечь древесину и ее отходы.
Оснащен автоматикой под управлением контроллера ST-480, который помимо управления насосами ЦО и ГВС, вентилятором наддува, может также управлять работой смесительного клапана, учитывать сигналы комнатных и уличных датчиков температуры. Выпускается в вариациях мощностью: 12, 18, 26, 36, 52 кВт. Помимо цены из недостатков большие габариты, вес и небольшое допустимое рабочее давление – всего 1,5 бар.
Стоимость: 283 000-498 000 руб.
LIEPSNELĖ L20U
Универсальный литовский котел шахтного типа длительного горения мощностью 20 кВт. Топливом является уголь, прессованные брикеты из угля, торфа древесных отходов, опилки и прочее сырье. КПД достигает 91%, однако это лишь при отоплении углем низкой зольности, при использовании опилок и щепы КПД будет ниже. Теплообменник чугунный, в стальном корпусе. Котел известен своей надежностью, качеством используемых сплавов и сборкой. Даже при использовании опилок и щепы можно достигнуть длительности горения одной загрузки в 2-3 суток.
Единственными недостатками, как и в предыдущем случае являются низкое рабочее давление в 1,5 бар и большой вес.
Стоимость: 110 000-125 000 руб.
Плюсы и минусы методики
Главными достоинствами использования в качестве источника энергии для системы отопления сгорающих опилок и щепы являются:
- Высокая эффективность нагрева теплоносителя (как правило, воды, хотя в водяной системе может использоваться и антифриз), при помощи которого в доме поддерживается тепло, а иногда еще и обеспечивается горячее водоснабжение.
- Незначительная стоимость сырья. Особенно выгодной система, основанная на применении котла на опиле, будет в том случае, если недалеко от отапливаемого помещения есть одно или несколько деревообрабатывающих предприятий (например, мебельные фабрики или лесопилки).
- Экологическая чистота опилок как топлива. Их сгорание практически не выделяет в атмосферу токсичные вещества в отличие от ряда жидких и газообразных энергоносителей.
- Простота эксплуатации и обслуживания. Пользоваться оборудованием, работающим на опилках и щепе, способен практически каждый. А для его установки не требуется разрешения контролирующих органов, как при подключении газового прибора.
Недостатки у такой системы, естественно, тоже есть. Среди них стоит отметить сложность хранения материала, обладающего высокой горючестью.
Частично эта проблема устраняется путем прессования топлива, однако, хранить опилки все равно требуется в достаточно просторном помещении.
Также минусом можно назвать необходимость в периодической чистке дымоходов, которая обусловлена большим количеством образующейся в процессе работы сажи и золы.
В целом положительный эффект, который дает метод нагрева помещений при помощи длительного горения опилок, оказывается намного больше по сравнению с некоторыми его недостатками. А, значит, такие системы имеют право на существование. И, более того, со временем могут вытеснить традиционные варианты отопления.
Преимущества системы на твердом топливе
Изготовление самодельных котлов отопления для частного дома подразумевает проведение расчетов, а также получение некоторых навыков и знаний
При этом самое важное в такой работе – это безопасность, так как даже заводские изделия периодически становятся причиной взрыва или пожара. Еще одна проблема, которая может сопровождать создание оборудования, это сопряжение самодельной конструкции с отопительной системой
Самыми доступными и безопасными котлами, которые можно соорудить своими силами, являются агрегаты, работающие на твердом топливе. Они характеризуются следующими преимуществами:
- высокий КПД;
- полная автономность системы;
- простая эксплуатация;
- экологичность;
- невысокие расходы.
Котлы, работающие на твердом топливе, отличаются самым высоким уровнем безопасности.
Можно выделить два типа котлов, работающих на твердом сырье:
- традиционные приборы,
- пиролизные.
Разница между ними в том, что осуществляется по-разному сгорание топлива.
В традиционных котлах предусмотрена только одна камера, где и происходит сгорание топлива.
Пиролизные агрегаты имеют два отсека, в нижнем из которых происходит сгорание топлива с выделением большого количества газа, а в верхнем – происходит его сжигание, в результате чего образуется большее количество тепла. При эксплуатации пиролизного котла требуется использовать только сухую древесину, а также соблюдать другие требования к теплоносителю.
Видео и рекомендации
Система таких агрегатов отличается простотой и доступностью. Такая работа под силу любому при условии соблюдения определенных условий:
- владение базовыми навыками горячей сварки;
- проведение предварительных расчетов и изготовление чертежа;
- подготовка всех необходимых материалов.
Видео 1 Делаем котел отопления своими руками
Видео 2 Делаем обычный самодельный дровяной котел
Видео 3 Новая супер модернизация самодельного котла “Бубафоня”
Видео 4 Самодельный “неубиваемый” электрокотел
Главная особенность самодельных котлов для отопления частного дома, видео которых мы можете посмотреть выше, это то, что для их создания не требуется никакое специальное оборудование, а конструкцию можно соорудить из подручных средств:
- листы металла, или металлическая бочка с толщиной стенки не менее 5 мм, при этом обязательно нужно удостовериться в отсутствии дыр;
- радиаторы.
- стальные и профильные трубы.
- заслонки.
- крепежные детали.
- дверца.
Для изготовления котлов используйте только новые материалы без брака, дыр, трещин и заломов.
Кроме того, котел можно оборудовать циркуляционным насосом.
Чертежи и инструкция
Собирать и устанавливать оборудование следует исключительно по схеме, обязательно в порядке, который был предусмотрен чертежом. При этом полностью исключены ошибки, приводящие к полной неработоспособности изделия.
Традиционные самодельные котлы для отопления частного дома, чертежи которых можно сделать самостоятельно, выполняются в виде 2 отсеков, размещающихся по принципу «матрешки». Внешний отсек будет исполнять роль камеры для сгорания топлива, а внутренний – будет служить баком для нагрева теплоносителя. При этом эти отсеки не должны между собой сообщаться, чтобы продукты сгорания не попадали в воду.
После сборки основы самодельный котел для отопления частного дома, чертеж которого дает возможность сделать это быстро и правильно, устанавливается на постоянное место. Затем топку оборудуют дымоходом с заслонками, для того, чтобы дым выводился наружу, и обеспечивалось отопление. В заключение – придание печи эстетики с использованием кирпича или декоративных элементов.
Далее самодельный котел подсоединяется к водяному контуру и проводится первое включение конструкции, которое является тестовым запуском. В случае успешного тестирования, изделие можно использовать по назначению.
Руководство по изготовлению печи
Печи длительного горения своими руками
Заранее настройте себя на то, что работа по изготовлению печи будет достаточно грязной и шумной. Поэтому печь лучше всего собирать на улице, в гараже, мастерской или другом подходящем месте. Жилые помещения для такой работы точно не подойдут.
Также заранее позаботьтесь, чтобы в месте выполнения работы была возможность подключения к электросети.
Вариант печи длительного горения
Первый шаг
Подготовьте бочку для изготовления корпуса. Отрежьте верхушку емкости. В этом вам поможет болгарка. Вместо болгарки можете использовать автоген или другой подходящий резак. Режьте аккуратно и точно, отрезанная часть будет использоваться в будущем.
Бочка
При отсутствии бочки сделайте корпус из другого материала. К примеру, вы можете взять кусок трубы большого диаметра. Приварите к нему днище круглой формы из стали толщиной от 6 мм. При желании днище можно сделать квадратным – это позволит установить печку без приваривания дополнительных опор.
К дну корпуса приварите 4 ножки. Их можно изготовить из обрезков арматуры, швеллера или других подходящих материалов.
Ножки
Второй шаг
Вырежьте из стального листа круг. Его диаметр должен быть немного меньше диаметра корпуса печки. В этом круге вырежьте еще один круг для размещения трубы. Оптимальный диаметр трубы – 100 мм.
Дымоотводный патрубок
Приварите отрезок трубы к вырезанному стальному кругу. Длина этой трубы должна быть на 150-200 мм больше высоты корпуса котла.
Третий шаг
Приварите снизу полученного стального «блина» отрезки швеллера. Они должны быть такой длины, чтобы их можно было свободно разместить внутри корпуса. Всего приварите 4 отрезка на равном расстоянии по диаметру стального круга.
Прижимной круг
Прижимной круг и труба
В дальнейшем благодаря этим швеллерам загруженное топливо будет придавливаться и расходоваться максимально эффективно.
Четвертый шаг
Сделайте крышку для печки. На этом этапе вам и пригодится отрезанная ранее верхушка бочки. Если печь делается из трубы или других материалов, крышку придется сделать самостоятельно из стального листа.
Крышка
Крышка
В крышке вырежьте отверстие для приваренной ранее к «блину» трубы.
Пятый шаг
Вырежьте в корпусе бочки отверстие для загрузки топлива. К отверстию прикрепите дверцу. Ее вы можете сделать своими руками или же купить в специализированном магазине. К самодельной дверце не забудьте приварить ручку.
Ниже отверстия топливника сделайте еще одно отверстие немного меньшего размера и тоже укомплектуйте его дверцей. Через нижнее отверстие вы сможете удалять остатки прогоревшего топлива.
На этом ваша самодельная твердотопливная печь почти готова. Остается лишь обустроить для нее фундамент и подсоединить дымоотводящую трубу.
Самодельная печь
Режим работы и защитные системы
Автоматизированный отопительный агрегат оснащен датчиками, контроллерами, гарантирующими безопасность. Они предотвращают возгорание, обнаруживают избыток дыма, сигнализируют о неисправности. Самодельные устройства редко оборудованы такими защитными узлами, из-за чего их использование сопряжено с опасностью для жизни.
Твердотопливные приборы функционируют в таких режимах:
- Максимальный. Предусмотрена полная загрузка для достижения большей производительности.
- Экономичный. Автоматика снижает степень нагрева до температурного показателя, установленного пользователем.
- Пауза. Остановка работы, остывание.
Инструменты и материалы
Самодельный котел на опилках
Если нужен котел небольшой мощности, то корпус топки чаще всего выполняют на базе старого баллона из-под пропана. Причины две: достаточно толстый металл, который прослужит долго, и его конструкция, позволяющая без труда изготовить крышку топки. Кроме того, старый баллон нетрудно найти или купить. Для изготовления более мощной модели потребуется листовая сталь толщиной не менее 5 мм или какой-нибудь старый металлический сосуд больших размеров.
Еще одно изделие, которое потребуется купить – это отвод дымовой трубы под углом в 90⁰, диаметром 89 х 4 мм или 107 х 4 мм. Не будет помехой более толстая стенка трубы. Для выполнения герметизации крышки нужен будет листовой металл или полоса толщиной 5 мм, на водяную рубашку можно использовать более тонкий стальной лист, но не менее 3 мм. Чтобы изготовить груз круглой формы, лучше найти металл 8–10 мм в толщину, труба для воздуха – 40 или 50 мм в диаметре. В качестве штуцеров для подачи теплоносителя применяют сгоны с готовой трубной резьбой.
Перед тем как сделать котел на опилках, нужно подготовить такие основные инструменты и приспособления:
- аппарат для электрической сварки и электроды;
- угловая шлифовальная машина с кругами по металлу;
- мерительный инструмент;
- молоток;
- клещи;
- зубило;
- сверлильный станок или электрическая дрель.
Все работы удобнее будет выполнять с помощником.
Как устроен отопительный опилочно-щеповой котел
Для увеличения КПД, вместо обычного способа сжигания щепы, применяется принцип газогенераторного или пиролизного горения. Контроль подачи опилок и воздуха, осуществляется посредством чувствительной автоматики, подключенной к термостатам. Погрешность в регулировке нагрева теплоносителя, составляется всего 1-2°С.
Принцип работы горелки под щепу и опилки
КПД котлов, работающих на опилках и щепе, достигает 92%. Применение в устройстве лямбда-зонда, позволяет регулировать производительность в пределах 30-100% (в зависимости от фактических потребностей помещения в тепле), что повышает экономичность станции.
Системы подачи щепы и опилок на горелку
Использование древесных опилок или щепы, как топлива для водогрейного котла, особенно выгодно, если рядом есть источник топлива: деревообрабатывающее производство.
