Установка оголовка для скважины

Виды оголовков

Есть несколько типов оголовков. Отличия заключаются в материале изделия и режиме эксплуатации, а базис их конструкции остается неизменным.

Итак:

  • Наиболее востребованными являются чугунные и стальные оголовки. Для неглубоких скважин такие крышки изготавливаются из пластика.
  • При проектировании конструкции изделия предусмотрена весовая нагрузка оборудования, устанавливаемого в процессе эксплуатации скважины. Свойства пластика позволяют выдержать нагрузку до 200 кг, а метала – до 500 кг.
  • Кроме того, выбор материала определяется глубиной скважины. Если ее глубина не превышает 50 м, то минимальный вес оборудования составляет 100 кг. В случае глубоких скважин необходимо использовать мощный глубинный насос, а также стальной трос и провода, длина которых может составить десятки и сотни метров. Вес такого комплексного оборудования иногда бывает больше 250 кг.

Маркировка

Обозначение оголовка содержит ряд букв и цифр, указывающих на его параметры.

Например, ОС-152-32П (или ОС-152/32П), где:

  • ОС – оголовок скважинный;
  • 152 –диаметр обсадной трубы в мм;
  • 32 – диаметр переходника для подсоединения водозаборной трубы;
  • П – материал оголовка (пластик), если «П» отсутствует, значит, оголовок выполнен из металла.

Некоторые оголовки могут быть рассчитаны для нескольких диаметров обсадных труб. В этом случае указывается диапазон размеров. Оголовок, имеющий обозначения ОС 140-160/32П, подходит для труб диаметром 140…160 мм.

Монтаж оголовка

Монтаж оголовка на обсадную трубу особой сложности не представляет. Нет необходимости в сварочных работах и прочих сложных операциях. И все же прежде чем приступать к установке, желательно познакомиться с последовательностью и характером работы.

Установка оголовка

Итак:

  • Прежде всего, нужно подготовить край обсадной трубы. Ее торец должен быть строго перпендикулярен оси, на нем не должно быть заусенцев. Если труба металлическая, для предохранения от коррозии ее желательно прогрунтовать и покрасить подходящей краской для металла. Обрезать (если потребуется) и зачищать трубу лучше всего болгаркой с соответствующим материалу трубы кругом.
  • На трубу надевается фланец буртиком вниз, затем уплотнительное кольцо. Если оно надевается и продвигается по трубе с трудом, ее можно аккуратно смазать маслом или автолом.
  • Теперь нужно прикрепить к крышке все элементы. Трос для подвешивания насоса крепится одним концом к карабину, который прикреплен к рым-болту, завернутому в крышку снизу, другим – к насосу. Его, кстати, желательно приобретать в исполнении, защищенном от коррозии, – т.е. покрытым пластиком.
  • Электропитающий кабель пропускается через предназначенный для него ввод в крышке. Зажим кабельного ввода нужно ослабить, чтобы провод легко скользил в отверстии. Один конец шланга прикрепляем к насосу, второй – к штуцеру, установленному в центре крышки.
  • Насос нужно опускать в скважину, держа его за трос. Как только он опустится на нужную глубину, и трос натянется, крышка аккуратно устанавливается на обсадную трубу. Уплотнительное кольцо подтягивается вверх к крышке и поджимается фланцем. При этом нужно проследить, чтобы отверстия на крышке и фланце совпали.
  • Теперь необходимо установить соединительные болты в отверстия фланца и крышки и равномерно со всех сторон затянуть их. При этом кольцо попадет в канавку на крышке и немного расплющится, плотно герметизируя зазор между трубой и крышкой.

Подключение оголовка к системе водоснабжения

В заключение выбирается провисание электрокабеля, который фиксируется специальным зажимом на вводе. Подключаются трубы к переходнику, и проверяется правильность сборки.

Изготовление оголовка своими руками

Для изготовления оголовка необходимы следующие материалы:

  • 2 стальных листа толщиной 10 мм для фланца и крышки;
  • рым-болты нержавеющие (3 штуки);
  • болты нержавеющие (8 штук);
  • кусок резины толщиной от 3 до 10 мм.

Инструменты и оборудование:

  • аппарат для сварки;
  • дрель для сверления;
  • болгарка;
  • струбцины.

Этапы изготовления оголовка:

  1. Вырезать в заготовке для фланца отверстие с диаметром, несколько большим диаметра обсадной трубы.
  2. Наложить фланец на заготовку для крышки и сжать их струбцинами.
  3. Отметить места для восьми крепежных болтов.
  4. Просверлить сквозные отверстия для крепежных болтов.
  5. В крышке просверлить отверстие под кабель.
  6. В крышке вырезать отверстие под штуцер для водонапорной трубы.
  7. К крышке приварить штуцеры для водонапорной трубы и кабеля.
  8. Один рым-болт приварить к внутренней стороне крышки и 2 рым-болта приварить к внешней стороне крышки.
  9. Вырезать из резины уплотнительное кольцо.

Конструктивное устройство

Конструкция скважинного оголовка стандартного вида не отличается высокой сложностью и состоит из следующих комплектующих:

Крышка. Базовая часть изделия, на которой размещаются основные детали, выполнена в виде диска, его края выступают за внутреннее кольцо и опираются на торцы обсадной трубы. В центре диска располагается отверстие для фиксации пластиковой трубы ПНД стандартного диаметра 25, 32, 40 мм., что соответствует 1, 1 1/4 и 1 1/2 дюймам.

Наружный диаметр дисковой тарелки имеет разные размеры, в стандартном исполнении он перекрывает два соседних типоразмера обсадной трубы в диапазонах от 90 до 160 мм. Также в крышке расположены отверстия для крепежных болтов и электрокабеля, идущего от насоса.

Фланец. Кольцевая деталь с отверстиями для болтов крепежа, одеваемая поверх обсадной трубы, при соединении с крышкой образует единую конструкцию, плотно зафиксированную на трубной поверхности.

Уплотнитель. Представляет собой резиновое кольцо круглого сечения, размещаемое между крышкой оголовка и фланцем при их соединении, герметизирует стык и способствует плотному удержанию оголовка на трубе.

Карабин. Устройство служит для закрепления троса, на котором подвешен скважинный насос.

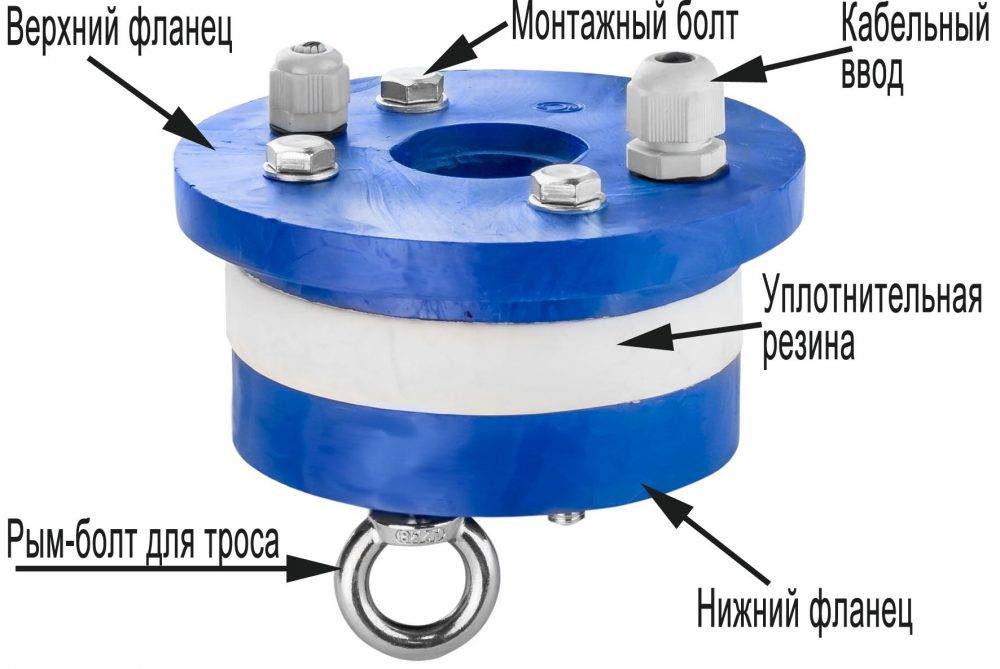

Рис. 6 Оголовок скважины – основные конструктивные элементы

Рым-болты. Представляют собой расположенные в верхней части крышки болты с кольцевой шляпкой, иногда один из них повернут вниз и служит для закрепления троса. Рым-болты предназначены для подъема или установки массивного насосного оборудования скважины лебедкой или специальной техникой вместе с оголовком – это существенно облегчает проведение работ.

Кабельный ввод. Для защиты кабеля питания от контакта со стенками отверстия в крышке, сквозь которое он проходит, используют гермоввод, вкручиваемый в крышку и изолирующий шнур питания от ее поверхности.

Цанговый зажим. Компрессионный фитинг располагается в центральной части оголовка и надежно фиксирует выходящую из него трубу в неподвижном состоянии.

Крепежные болты. Элементы соединяют фланец и уплотнительное кольцо со съемной крышкой, некоторые модели имеют более сложную антивандальную конструкцию – в ней болты утоплены в крышку и открутить их можно только с помощью специального ключа.

Клеммная коробка. Данного вида дополнением оснащают свои модели некоторые производители, в блоке производят крепление проводки электронасоса и соединение с сетевым кабелем, идущим от дома.

Внутренний оголовок

Устройство оголовка

Устройство внутреннего оголовка

Внутренний оголовок для скважины монтируется непосредственно  на пластиковую трубу скважины. Крепление внутреннего оголовка в трубе производится путем затягивания поочередно четырех болтов. Резинка расположенная внутри увеличивается в размерах, тем самым создает герметичность в скважине и защищает ее от талых вод.

На внутреннем оголовке присутствует кабель-вывод и переходник для водоподъемной трубы, на нижней части оголовка вкручено ушко для крепления страховочного троса.

Размеры внутренних оголовков:

  • Диаметр кабельного ввода, дюйм 7/16
  • Диаметр обсадных труб (наружный), мм от 88 до 129
  • Диаметр (наружный) для напорной трубы, мм 32

Изготовление своими руками

Оголовок для дачной скважины не так уж и сложно соорудить самостоятельно, поскольку при монтаже не возникнет необходимости в проведении сварочных работ. Итак, для работы вам потребуются следующие элементы:

  • металлический лист (толщина не менее 8 мм);
  • карабин;
  • резиновое кольцо;
  • болты (не менее 6 шт.);
  • цанговый зажим;
  • электродрель;
  • рым-болты.

Приступаем к изготовлению оголовка. Сначала займемся прикреплением фланца к обсадной трубе. Учтите, что диаметр фланца должен на пару миллиметров превышать диаметр обсадной трубы. Оптимальный способ крепления фланца – сварка. Затем проделываем в прикрепленном в трубе фланце несколько отверстий для болтов (желательно использовать не менее 5-6 – это обеспечит надежность крепления).

Совет. При установке фланца на трубу сварочным способом следует учитывать тот факт, что при стягивании болтов должно происходить сжатие резинового кольца. Именно это поможет обеспечить достаточную герметичность конструкции.

Делаем крышку из листового металла, в которой создаем отверстия для цангового патрона и кабеля питания. Используем сварочный аппарат — крепим рым-болты к крышке. Два из них располагайте сверху для удобства съема крышки, а один – снизу (к нему будет крепиться насосный трос).

Монтаж оголовка

Последний и самый важный шаг – герметизация системы. В этом вам поможет специальная прокладка, которую изготавливают из паронита/резины. Диаметр этого кольца должен быть около 0,5-1 см, что обеспечит надежную герметизацию.

Видео описание

Об особенностях конструкции и тонкостях монтажа оголовника Джилекс рассказано в следующем видеоматериале: Когда подбирается оголовок-заглушка, учитывают советы опытных специалистов. Профессионалы рекомендуют для неглубокой скважины, в которой маломощный насос будет находиться не на большом удалении от поверхности земли, выбрать пластиковую модель. Если же тяжелый электронасос погружается на значительную глубину для перекачивания существенного объема воды, лучше приобрести для скважины крышку из металла.

Кроме того, рекомендуется осторожно использовать клеммную коробку при эксплуатации мощного насосного оборудования. Причина такого совета в том, что этот способ не позволяет обеспечить 100% надежность соединения проводов при большом электротоке

Из-за него клеммные планки перегреваются. В результате происходит оплавление электрокабеля и пластмассовой скважинной крышки.

Что следует знать об оголовках

В строительном магазине приобрести оголовок не сложно, выбор этих устройств достаточно широк. Прежде всего, следует подбирать оголовок в точном соответствии с размерами своей обсадной трубы. Второй важный момент – материал, из которого выполнено приспособление.

В продаже имеются следующие типы оголовков:

  • пластиковые – выдерживают нагрузку до 200 кг;
  • стальные – допустимы нагрузки не более 500 кг
  • чугунные – способны выдержать свыше 500 кг, но и сами весят немало.

В целях экономии многие предпочитают стальной оголовок чугунной модели. Конечно, стальное изделие стоит заметно меньше. Но следует помнить, что и срок эксплуатации такой модели заметно короче.

Хотя промышленные модели оголовка делают круглой формы, внешняя конфигурация может быть любой, например, квадратной. Главное – обеспечить надежную защиту и герметичность

Обычно для относительно неглубокой скважины, до 50 м глубиной, можно взять пластиковую или стальную модель, поскольку нагрузка в таких случаях редко превышает 100 кг.

А вот вес более мощного оборудования для артезианской скважины может превышать 250 кг. Здесь следует использовать более прочный оголовник.

Точные сведения о характеристиках оборудования содержатся в техническом паспорте изделия, что позволяет выяснить все нюансы еще до покупки.

На этой схеме подробно представлено устройство обычного скважинного оголовка. В нижнем фланце выполнено отверстие для обсадной трубы, а в верхней крышке сделаны отверстия для коммуникаций (+)

Одно из преимуществ устройства оголовка скважины в том, что оно достаточно простое.

Такой агрегат состоит из трех основных элементов:

  • крышки;
  • фланца;
  • уплотнительного кольца.

Дополнительно, в зависимости от модели, устройство может быть укомплектовано:

  • рым-болтами;
  • кабельным вводом, предназначенным для электропривода;
  • набором карабинов;
  • штуцером для водоподающей трубы;
  • крепежными болтами.

Рым-болт представляет собой обычный болт, верхняя часть которого выполнена в виде кольца. Эти элементы используют для подвешивания оборудования, закрепления тросов и т.п. На оголовок рым-болты ставят сверху, чтобы было легче поднимать крышку, а также снизу – для подвешивания насоса.

Если в комплект модели рым-болты по какой-то причине не входят, их при желании можно приобрести отдельно и приварить к металлическому оголовку.

Два рым-болта на поверхности этого оголовка выполняют роль устройств для поднимания крышки. Иногда для этого даже используют специальное подъемное оборудование, поскольку вес мощного погружного насоса модет составить более 200 кг

Кабельный ввод – это полезный элемент, позволяющий защитить электрокабель от случайных повреждений. Обычно он снабжен специальной пружиной, обеспечивающей надежное крепление и герметичность конструкции. Болты, соединяющие крышку и фланец, могут быть особой “секретной” конструкции.

Это позволяет дополнительно защитить скважину от постороннего вмешательства. Если оголовок укомплектован обычными болтами, имеет смысл заменить их крепежом с секретом.

Существуют элементы, специально предназначенные для работы в условиях повышенной влажности, защищенные от коррозии специальным пластиковым покрытием. Если есть возможность, стоит отдать предпочтение именно таким комплектующим.

Первое число указывает на размеры обсадной трубы, для которой предназначено изделие. Если указано только одно число, то устройство подходит только для труб этого конкретного диаметра.

Если же указан диапазон, например, 140-160, значит, такой оголовок можно устанавливать с обсадными трубами различного диаметра в этих пределах. Второе число указывает на параметры водоподающей трубы, которую можно с этим оголовком соединить.

Пластиковые оголовки дополнительно маркируют буквой “П”, а на металлических изделиях такая маркировка отсутствует.

Таким образом, если на изделии стоит маркировка ОС-152/32П, это оголовок, изготовленный для обсадной трубы диаметром 152 мм, который укомплектован переходником для водопроводной трубы с диаметром 32 мм. Изделие выполнено из пластика.

Если же маркировка выглядит как ОС-152/32, это изделие с точно такими же характеристиками, но изготовленное из металла.

Цена на готовый оголовок может варьироваться в диапазоне от 50 до 120 долларов. Это примерные цены, при желании можно найти и более дешевый вариант. Однако следует помнить, что приобретение модели по слишком привлекательной цене может таить неприятные сюрпризы, связанные с низким качеством исполнения.

В настоящее время высокой популярностью пользуются оголовки для скважины фирмы “Джилекс”.

Оголовки для скважин

Для защиты от попадания внутрь скважины пыли, грязи, песка, посторонних предметов, земноводных животных и грязной воды при подтоплении вешними водами, верхний конец обсадной трубы оборудуется оголовком – заглушкой, герметично закрывающей её горловину.

Установленный на трубу оголовок обеспечивает надёжное подвешивание электрического насоса, проводов и водонапорного шланга.

В зимнее время герметизация спасает скважину от промерзания, а также при наличии запирающего устройства защитит от несанкционированного проникновения.

Наибольшей популярностью на рынке пользуются оголовки отечественного производства «Джиллекс» и «Водолей», сочетающие невысокую цену и нужное качество.

Оголовок скважный «Джилекс» предназначен для оборудования скважин с обсадной трубой диаметром от 90 до 160 миллиметров и насосами с полихлорвиниловыми трубами диаметром 25, 32 и 40 мм. Изготавливаются они из чугуна или пластика.

Оголовок «Водолей» производится из пластика и предназначен для неглубоких скважин с диаметром обсадных труб 113-127 мм и диаметром напорных труб 32 мм.

Ещё один выпускает оголовки из пластика и чугуна для скважин с наружным диаметром трубы 107-159 мм и диаметром насосной трубы 32 и 40 мм.

Защита скважины от мороза

Установка оголовка поможет предотвратить промерзание скважины в зимнее время, однако она не даёт полной гарантии от замерзания в сильные морозы или когда скважина используется круглогодично для водоснабжения в частных домах.

Одним из способов защиты от морозов является установка коробов с теплоизоляцией поверх скважины. Этот вариант подходит для дач.

Короб можно изготовить из подручных средств: досок, фанеры, древплиты и тому подобного материала. Внутри короб оббивается теплоизоляционным материалом: войлоком, пенопластом и т.п. Также он может заполняться сухой травой, листьями или гранулами пенопласта.

Как стационарный вариант можно использовать короб из кирпича с утеплёнными стенками. Для утепления круглогодично используемых скважин лучше всего подходит установка кессона.

Кессон – это теплоизолирующее устройство из пластика или металла в форме круглой перевёрнутой ёмкости или куба. В кессонах монтируется разводка труб подачи воды в дом, в баню, для полива сада и огорода, а также необходимое оборудование контроля и автоматического управления. В случае необходимости ставится оборудование для прогрева.

В заключение следует отметить, что крышка для скважины — это важный элемент вашего источника питьевой воды и не стоит пренебрегать его установкой.

Зачем нужен оголовок

Помимо защиты скважины от попадания в нее мусора, существует еще ряд других причин, по которым необходимо установить оголовок:

  • Он надежно герметизирует скважину;
  • Увеличивает дебет источника;
  • Защищает источник от грунтовых талых вод;
  • Уменьшает вероятность промерзания скважины;
  • Обеспечивает надежное закрепление проводки и подвешивание насоса.
  • Защищает вододобывающее оборудование от кражи.
  • Упрощает переход с труб большого диаметра на меньший.

Конечно же, для подбора изделия и его установки, понадобится знание конструкции скважины и особенностей монтажа.

Пластиковый оголовок

Выбор оголовка

Пожалуй, основной особенностью, которую необходимо учитывать при выборе изделия – это его диаметр. Данная особенность при выборе является основополагающей.

На сегодняшний день диаметр обсадных труб подбирается в соответствии с глубинным насосом для скважин, который будет осуществлять добычу воды.Цена изделия зависит, как правило, от его диаметра и материала. Стоимость колеблется в пределах 90 – 160 мм.

Маркировка изделия

Для простоты выбора, производители зашифровывают характеристики изделия в его маркировку.

На рынке чаще всего можно встретить оголовки от следующих производителей:

  • «Водолей»;
  • «Джилекс»;
  • «Merrill».

Оголовок «Водолей» 133 – 32

В названии этих изделий указывается маркировка типа -ОС 90-110/25 Плибо ОС 133 — 32. Р

асшифровывается она следующим образом:

  • ОС – аббревиатура слов:«оголовок скважинный».
  • 90 – 110 или 133 – означает диаметры обсадных труб, для которых можно использовать изделие. Соответственно, марки типа 90-110 являются универсальными, рассчитанными на трубы разного диаметра.
  • Последние цифры «40, 32 или 25» – обозначают диаметр переходников под трубы водопровода.
  • Если в названии имеется буква «П» – то это значит, что оголовок выполнен из пластика. Если буквы «П» в названии нет, значит оголовок сделан из стали или чугуна.

К примеру, оголовок «Водолей» ОС 100 – 32 подходит для обсадных труб диаметром 100 мм и имеет переходник под трубы водопровода диаметром 32 мм.

Устройство скважины

  • Скважинный уровнемер
  • Крышка для скважины

Виды оголовков

В зависимости от материала, из которого изготовлены оголовки, они имеют три вида:

  • чугунный;
  • стальной;
  • пластиковый.

Более дешевыми являются пластиковые оголовки. Благодаря малому весу таких оголовков их легко может установить один человек. Недостаток пластиковых оголовков состоит в их малом сроке службы. Они могут деформироваться и ломаться.

При установке оголовка самостоятельно надо учитывать основные характеристики изделия. К ним относятся:

  1. диаметр обсадной трубы;
  2. диаметр трубы водопровода.

Промышленность выпускает оголовки для обсадных труб с различными диаметрами. При этом бывают оголовки для фиксированного диаметра обсадной трубы, а бывают универсальные оголовки, позволяющие выполнять регулировку оголовка под разные диаметры труб.

Как правильно подобрать оголовок для скважины

Чтобы сделать правильный выбор, необходимо знать, что обозначает цифровая и буквенная маркировка на выставленных в продажу изделиях, их расшифровка по порядку выглядит таким образом:

  • ОС – буквенные символы обозначают оголовок скважинный;
  • А – антивандальная конструкция;
  • П – сделан из пластика, если символ отсутствует, подразумевается металлическое исполнение;
  • Б – символ в маркировке для составных оголовков Джилекс, у которых центральную часть с закрепленным насосным оборудованием (электрокабелем, тросом и шлангом) можно свободно извлекать и устанавливать обратно в скважину, не снимая оголовок с обсадочной трубы;
  • 90-110 – цифры, указывающие, на какой диапазон внешних размеров обсадных труб рассчитан оголовочный узел;
  • 25,32,40 – данные символы следуют за косой чертой, означают наружный диаметр ПНД трубы, на которую рассчитан центральный цанговый зажим.

Следует отметить, что не все производители поддерживаются данной маркировки и ее последовательности, встречаются обозначения АОС, ОГС, OD не играющие особой роли в определении предназначения товара.

Рис. 7 Схема установки оголовка Джилекс ОСПБ в скважину

При выборе оголовка следует принять к сведению некоторые рекомендации:

Наиболее удобными, практичными и недорогими являются пластиковые устройства, их лучше использовать при небольших глубинах погружения электронасосов малой и средней мощности. Если глубина погружения велика (большая масса воды в напорной трубе) или электронасос имеет большие размеры и вес для перекачки значительных объемов, лучше использовать более прочные стальные или чугунные оголовки

Хотя клеммная коробка значительно облегчает подключение и отключение электронасоса от источника питания, к ее использованию надо подходить с осторожностью при эксплуатации мощного оборудования. Дело в том, что предлагаемое производителем исполнение и сами клеммные планки являются слишком ненадежным методом соединения проводов, а при большом токе, который потребляют мощные электронасосы, возможен перегрев контактов, оплавление пластмассы оголовка или изоляции кабелей. Также высокая влажность в области оголовка даже при надежной изоляции клеммной коробки (с точки зрения отечественного производителя) может привести к коррозии контактов, их перегреву или короткому замыканию

Также высокая влажность в области оголовка даже при надежной изоляции клеммной коробки (с точки зрения отечественного производителя) может привести к коррозии контактов, их перегреву или короткому замыканию.

Крышка оголовок для скважин оборудованных скважинным адаптером

Устройство оголовка

Устройство оголовка крышки

Такой оголовок не предусматривает отверстия для выхода трубы, но предусматривает место для крепления страховочного троса и отверстия для вывода кабеля питания насоса.

Оголовок-крышка в сборе

Монтируется на кондуктор выполненный из чугуна имеет голубой цвет. Данный оголовок подойдет только для тех, кто установил скважинный адаптер. Крышка закрывается герметично и фиксируется шестигранником

Размеры крышки:

  • D (мм) наружный обсадной колонны 125-133
  • D (дюйм) кабельного отверстия 1″
  • D (дюйм) вентиляционного отверстия 3/4″
  • Вес, кг 3,2

Самостоятельное изготовление оголовка

При желании, можно сделать оголовок для скважины своими руками. Для этого понадобятся материалы и специальный инструмент:

  • болгарка, циркуль;
  • сварка, дрель или сверлильный станок;
  • фитинги для трубы и кабеля;
  • рым болты, карабин для подвешивания насоса;
  • резиновый бублик для прокладки;
  • листовой метал толщиной 8-10 мм;
  • краска по металлу;
  • крепеж, защитные очки, перчатки.

Когда весь инструмент готов, можно приступать к изготовлению. В том, как сделать оголовок для скважины своими силами, есть одна сложность. Нужно вырезать ровное, круглое отверстие во фланце.

В идеале, для этого нужен токарный станок – тогда размеры получатся точными, а края ровными. Но, не  всем доступно такое оборудование. Поэтому приходится пользоваться болгаркой.

Самодельный вариант

Этапы:

  • вначале, вырезается отверстие для фланца. Для этого находится центр заготовки и делается разметка циркулем;
  • чтобы получить максимально правильный круг – резать болгаркой нужно в несколько проходов;
  • внутренние края фланца обрабатываются напильником и наждачной бумагой;
  • когда фланец будет готов – можно переходить к верхней крышке. Оголовок на скважину должен иметь отверстия для водопровода, электрического кабеля и рым болта, на который будет подвешиваться насос. Также потребуется сделать ручки для подъема крышки, для этого можно использовать рым болты, либо сделать ее из подручных материалов;
  • места для прохода кабеля и рым болтов, можно сделать толстым сверлом. Для цангового зажима нужно использовать другой способ. Для этого отмечается контур окружности, и по ее лини часто высверливаются отверстия тонким сверлом. Когда все будет готово – металл можно выбить молотком;
  • теперь нужно просверлить отверстия для соединения верхней и нижней части оголовка. Делается минимум 4 шт., лучше 6. Чтобы они точно совпадали между собой, пластины сверлятся одновременно. Для этого их можно соединить при помощи струбцины или прихватить сваркой;
  • после этого, убираются заусенцы и зашлифовываются острые края;
  • красить его нужно грунтом от ржавчины и краской по металлу.

На этом все. Самое главное – не спешить и правильно делать разметку. Отклонения в 1-2 мм могут негативно сказаться на качестве изделия.

Таким образом, оголовок – важный элемент конструкции скважины. Он несет не только защитную функцию, но и облегчает подсоединение коммуникаций. Монтировать его просто – для этого понадобится минимум инструмента. Делать своими руками сложнее, но при желании – все выполнимо.

Оголовки: виды и назначение

Оголовок выполняет несколько важных задач:

  • изолирует устье скважины при таянии снега или паводке;
  • защищает систему водоснабжения от грязи;
  • позволяет уменьшить риск хищения насоса и комплектующих деталей;
  • предотвращает замерзание системы;
  • увеличивает надежность крепления насоса.

Чаще всего устанавливают оголовок скважины своими руками. Большой популярностью у домовладельцев пользуются пластиковые, стальные или чугунные конструкции.

Конструкция и порядок монтажа оголовка

Оголовок – это своеобразная крышка, прикрывающая обсадную трубу. На неё крепят трос, на который, собственно, и подвешивают насос погружного типа. Через эту крышку пропускаю электрокабель и саму напорную трубу.

Комплектация, которую имеет стандартный оголовок скважины, насчитывает пять основных элементов:

  • защитная крышка, снабженная снаружи двумя, а изнутри – одним рым-болтом;
  • резиновое кольцо;
  • фланец (из металла или пластмассы);
  • крепежные приспособления;
  • карабин.

Чтобы установить оголовок, не требуется выполнять сварочные работы, поэтому такие мероприятия можно сделать своими руками. Монтаж удобен еще и потому, что погружной насос опускают в систему за рым-болты, которыми снабжена крышка, используя специальные грузоподъемные устройства, такие, как кран или лебедка.

Установку конструкции производят с помощью болтов, в частности, соединение фланца с крышкой и резиновой прослойкой обеспечивает как раз такой несложный крепеж.

Последовательность самостоятельной установки оголовка скважины такова:

  • Срезать обсадную трубу по осевому перпендикуляру.
  • Зачистить, прогрунтовать трубу с наружной стороны и нанести антикоррозийную краску.
  • Выполнить подсоединение насоса к трубе из пластика, прикрепить трос и кабель. Соединить всю конструкцию в одно целое с помощью хомута.
  • Трос (свободным концом) пропустить сквозь нижний рым-болт для прикрепления крышки к карабину.
  • Кабель пропустить через отверстие в крышке и сквозь напорную трубу. Фланец вместе с резиновым кольцом надеть на обсадную трубу.
  • После опускания погружного насоса в скважину должна быть одета крышка герметизатора. Чтобы осуществить эту операцию, фланец вместе с резиновым кольцом немного приподнимают.
  • Чтобы напорная полиэтиленовая труба не провисала, её фиксируют цанговым зажимом. Кабельные вводы помогают стабилизировать натяжение провисшего кабеля.

Принцип действия защитного оголовка

Устройство защитного оголовка достаточно простое. Материалы для изготовления также применяются различные. Наиболее надежными считаются стальные оголовки, но для пластиковой обсадной трубы можно использовать пластмассовый оголовок. Недостатки пластика очевидны. Это плохая устойчивость к температурным колебаниям, недостаточная прочность на морозе, на пластиковом оголовке достаточно быстро появятся трещины и он перестанет выполнять свою функцию.

Состав крышки следующий. Это сама крышка, зажим из латуни или пластика, рым-болты, пластиковые или стальные вводы, резиновое кольцо, карабин, крепежное приспособление, фланец.

Конструкция устанавливается при помощи болтов.

Погружение насосного шланга производится через крышку, используя рым-болты.

Для монтажа оголовка необходимо выполнить точный и ровный срез обсадной трубы. Соедините хомутами насос на тросе с кабелем и выводной трубой. После того, как вы опустите насос в скважину, можно надеть крышку герметизатора.

Следует заметить, что большинство крупных фирм, устраивающих скважины, включают в свои услуги и устройство оголовка. Возможно, при заказе бурения скважины, следует уточнить, производится ли данная необходимая услуга.

Лучше всего использовать оголовки фабричного производства.

Обустройство собственной скважины на приусадебном участке позволит вам не зависеть от капризов центрального водоснабжения. Но стоит знать, что любая добыча воды с водоносных слоев, следующих за первым приповерхностным, требует обязательного получения лицензии. И чтобы получить такую лицензию необходимо собрать немало предварительных разрешающих документов на . И в вашем доме всегда будет достаточно воды для бытового использования и поливки огорода.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
