Обзор газовых горелок для котлов

Советы по выбору

Правильный выбор газогорелочного устройства может рассматриваться совместно с правильным выбором котлоагрегата. Все заводские отопители бытового назначения комплектуются такими устройствами, которые в максимальной степени подходят для данной конструкции.

Тем не менее, нужно разбираться в маркировке газовых горелок для котлов, чтобы понимать, какой процесс нагрева она может обеспечить.

Существуют и более сложные модификации, например, горелка для котла КЧМ — оснащается тремя форсунками. Наиболее часто применяется при переходе котлов с твердого на природный/сжиженный газ.

«Купер» – горелочный аппарат комбинированного типа, работающий на разнообразных видах топлива и имеет простой вариант монтажа.

Из всего вышесказанного можно сделать одно очень важное заключение — горелка для газовых котлов считается “сердцем” любого агрегата. Ее не возможно рассматривать отдельно или заменять на другие модификации самостоятельно, поскольку котлы и горелки — одно конструктивное целое

Использование самодельной горелки в заводских котлах не допускается. Собственнику котла нужно разбираться в принципах работы горелочного устройства, чтобы обеспечить максимальную и продолжительную работоспособность оборудования.

Модулируемые варианты

Модулируемая мультитопливная горелка

Модулируемые версии отличаются высочайшей практичностью и экономностью. Их работа основывается на плавном контролировании горящего огня. Вследствие этого мощность отопительного агрегата сосредотачивается в спектре 10 – 100%.

По способу контроля над пламенем эти приборы делятся на следующие горелки:

1. имеющие механическую технологию контроля;
2. имеющие пневматическую технологию;
3. версии с электронным контролем.

Сильные стороны модулируемых версий заключены в наименьшей цикличности операций включения – выключения. Это благоприятно отражается на продуктивности всей отопительной техники и её эксплуатационном периоде.

Также, когда работа строится с котлами, оснащёнными модуляционными ГГ, образуется определённая экономия горючего – 15%

Здесь ещё важно грамотно настроить оборудование

Модуляционные ГГ можно задействовать в рабочих котлах с таким и прочими видами горелок. Так отпадает надобность в смене довольно дорогого агрегата. Потребуется лишь закупка самой горелки и вызов мастера для её монтажа и настройки всей технологии.

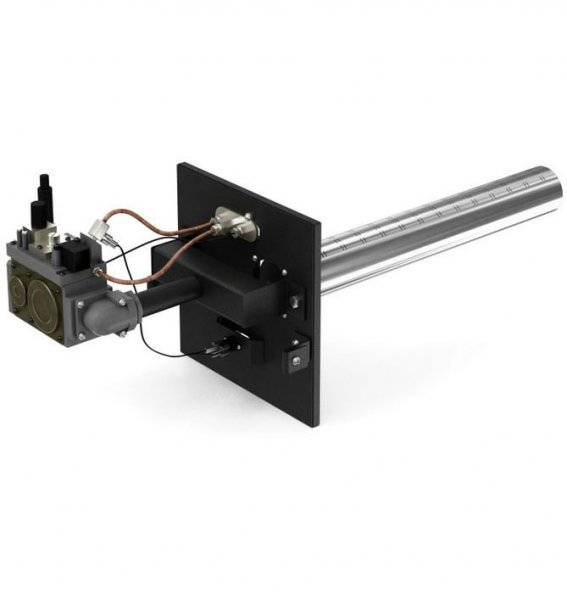

Атмосферные газовые горелки

Название «атмосферная» горелка получила за способ подачи топлива (природного или сжиженного газа) и воздуха в зону горения – по аналогии с горелками газовой плиты для приготовления пищи. Другое, «научное»,  название атмосферной горелки – «газовая горелка для котла с открытой камерой сгорания».

Конструктивно, устройство газовой горелки для котла, следующее –  стальная трубка (трубки) в стенках которой имеется ряд отверстий для выхода газа в зону горения.

Газ поступает в трубку через систему трубопроводов устройства, выходит в зону горения, смешивается с окружающим воздухом, воспламеняется от фитильной горелки и сгорая нагревает теплообменник или емкость с теплоносителем. В свою очередь фитильная горелка разжигается от пьезоэлемента или обычными хозяйственными спичками.

В рамках «атмосферного» типа конструкция горелок может отличаться геометрической формой, а также количеством трубок и отверстий в трубках. Обычно в составе основных узлов стандартного газового кола имеется три типа горелок:

• Запальная. Служит для розжига основных горелок, работает в «дежурном» режиме (постоянно).
• Основная. Включается при снижении настроенной температуры теплоносителя ниже дифференциала датчика температуры.
• Экономичная. Работает в полудежурном варианте в пределах величины дифференциала датчика температуры.

Атмосферные горелки характеризуется как простые энергонезависимые устройства для комплектации газовых котлов небольшой тепловой мощности. Газовые котлы большой тепловой мощности в целях безопасности оснащаются горелками с турбонаддувом.

Надо отметить что, несмотря на простую конструкцию, самодельные газовые горелки для котлов «атмосферного» типа не могут, приняты в эксплуатацию – любое газовое оборудование или их детали и комплектующие могут выпускаться исключительно специализированными производствами имеющими пакет разрешительных документов.

Горелки с турбонаддувом

В соответствии с названием в конструкции такой горелки имеется турбовентилятор. Это горелка с закрытой камерой сгорания с принудительной подачей воздуха в зону горения. Воздух подается через специальные каналы одним или несколькими электрическими турбовентиляторами.

Достоинства горелок с турбонаддувом

• Высокий уровень безопасности – сгорание газа происходит в изолированном от атмосферы помещения пространстве.
• Высокая тепловая производительность. Теплообменники котлов оснащенных подобными горелками имеют специальную конструкцию, благодаря чему происходит наиболее полный отбор тепла. Это дает возможность нагревать значительные объемы теплоносителя и воды на хозяйственные нужды в единицу времени.
• Меньшая чувствительность к падениям давления газа в магистральном трубопроводе. Электровентиляторы горелки создают достаточный «подпор», поэтому падение давления газа в этом случае не так критично, как для атмосферных горелок, которые при падении давления газа сразу гаснут самостоятельно или выключаются системой автоматики.
• Допускается замена на горелку другого типа, например на дизельную.

Недостатки горелок с турбонаддувом

• Дополнительные расходы на электроэнергию.
• Энергозависимость. При отключении электричества, горелка не работает, соответственно отключается отопление, в то время как атмосферная горелка работает без электричества.
• Бытовые газовые горелки для котлов с турбонаддувом отличаются повышенным уровнем шума, вызванным интенсивным движением воздуха в каналах и работой крыльчатки вентилятора. В связи с этим требуется дополнительная шумоизоляция (перегородки или кожух) или размещение котла в отдельном помещении: в пристройке, нежилом коридоре, в подвале и т.п.

Какой тип газовой горелки предпочесть?

Для небольшого частного дома площадью до 200 м2 самый оптимальный вариант – атмосферная горелка с двухступенчатой настройкой горения (основная и экономичная) и автоматической настройкой. Более точную информацию даст инженер-конструктор, который будет разрабатывать проект газификации вашего домохозяйства.

Классификация газовых горелок

Основные виды газовых горелок: атмосферные/инжекторные, дутьевые/вентиляционные, и диффузионно-кинетические. Первым характерна открытая камера сгорания. Воздух подается путем его засасывания потоком газа.

Атмосферные газовые горелки представляют собой трубку или несколько труб, куда подается топливо. В трубке образовывается низкое давление, за счет чего и происходит засасывание воздуха из помещения. Такие горелки обычно являются составляющей котла.

Чаще всего используют атмосферные газовые горелки для бытовых котлов отопления. Площадь, которую они могут отопить составляет не более 100 кв.м. Кроме того, нагреватели можно применять в котлах разного типа – от дорогих до дешевых конструкций.

Дутьевые газовые горелки для котла отопления имеют более сложную конструкцию и принцип действия.

Вентиляционные горелки имеют закрытую камеру сгорания. Здесь воздух подается с помощью вентилятора. Таким образом, возникает возможность устанавливать мощность потока газо-воздушной смеси. Это в свою очередь приводит к высоким значениям КПД.

Дутьевые горелки нужно покупать отдельно от котла, как дополнительный узел.

Данные горелки для котлов отопления имеют свои преимущества. Во-первых – это безопасность, так как у них закрытая камера сгорания. Вторым достоинством является высокий уровень КПД. Дутьевые газовые горелки для котлов нечувствительны к изменениям давления.

У них есть и свои недостатки: высокий уровень шума по сравнению с атмосферными, большие затраты на электроэнергию, дороговизна самого устройства.

Что же касается диффузионно-кинетических газовых горелок, то они занимают промежуточное место между атмосферными и дутьевыми. Воздух в камеру подается не полностью, после прибавляется в пламя. Они не используются в бытовых котлах.

Данный вид горелок имеет свои плюсы и минусы. Главным достоинством считается достижения максимального значения КПД. Минусом здесь выступает высокая стоимость.

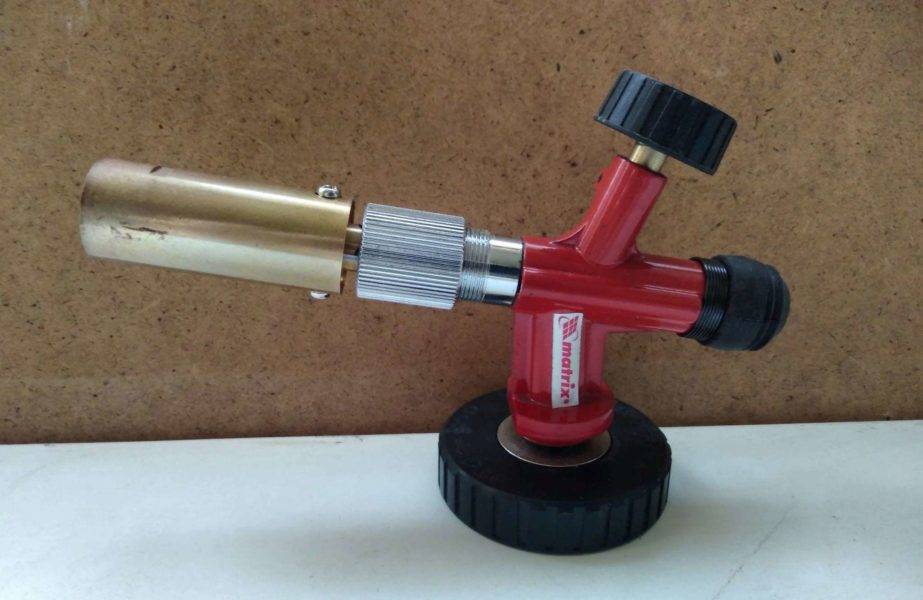

Как выбрать газовую горелку на баллончик

Чтобы покупка была максимально приятной, рекомендуем изучить критерии выбора, представленные в статье ниже.

Сфера применения. Открытое пламя может потребоваться и в быту, и на отдыхе, и во время выполнения монтажных работ. Одна из сфер применения – туристическая. В походных условиях с помощью простого прибора разжигают костер, разогревают консервы. Устройства для разогрева пищи имеют особую конструкцию – вместо дула-сопла – длинный тонкий шланг подачи газа к выносной горелке с подставкой. Горелки с направленным факелом «пистолетного» типа часто применяют в монтажных работах при пайке медных труб, для сгибания пластиковых элементов. Пламя, разогретое до нужной температуры, направляется на зону сопряжения медных деталей, результатом чего является прочное неразъемное соединение трубы с трубой или с фитингом Высокотемпературными мощными лампами можно обрабатывать и стальные детали, но для этого требуется твердый припой и немного измененная техника пайки.

Также газовые портативные горелки применяются для следующих работ:

1. обработка деревянных деталей;
2. розжиг мангала, костра на даче без использования химических средств;
3. прокаливание и резка металлических заготовок;
4. опаливание туш животных при разделке;
5. оттаивание замерзших трубопроводов.

Способ присоединения баллончика. Картридж с горючим является расходным материалом. Как только топливо заканчивается, он отсоединяется от горелки, а на его место устанавливается новый баллончик.

Существует несколько видов присоединения картриджа к устройству:

1. резьбовые – фиксируются с помощью резьбы, проще говоря – накручиваются;
2. цанговые – надеваются и слегка поворачиваются в одну из сторон;
3. клапанные – закрепляются фиксатором;
4. прокалываемые – соединяются с помощью легкого нажатия.

Резьбовые модели встречаются чаще остальных. Они образуют прочное соединение двух элементов, которые можно в любой момент разъединить. Прокалываемые, напротив, нельзя отключать, пока газ в баллончике не закончится.

Тип топлива. Производители используют различное горючее для наполнения расходных картриджей. Выбор сжиженного газа основывается на назначении горелок, требуемой температуры пламени, мощности. Чтобы улучшить характеристики состава, иногда смешивают несколько различных видов топлива.

Чаще остальных применяются следующие комбинации веществ:

1. смесь пропана и бутана (70:30) – в основном, для летнего применения, но с устройством нагрева используется и зимой;
2. комбинация пропана, бутана и изобутана в различных пропорциях;
3. смесь MAPP – метилацетилен-пропадиен-пропан, чаще используется для сварки при температуре 1600-2500°С.

Но бывают баллончики, заполненные каким-то одним газом, например, бутаном.

Технические характеристики. Такие характеристики, как вес и размеры важны, если горелку приходится брать в пешие походы или часто использовать в быту. Тяжелый инструмент вызывает быструю усталость, тогда как легким работать намного удобнее.

Обращаем внимание на такие характеристики, как:

1. температура пламени – от 480 до 2500°С;
2. температура нагрева – от 550 до 2500°С;
3. мощность – 0,5-3 кВт;
4. возможность подключения баллончиков с разным топливом;
5. способ присоединения картриджа к горелке;
6. тип пламени, форма факела;
7. расход топлива – от 60 до 1000 гр/ч;
8. вес – от 50 граммов до 1,7 кг.

Если вы приобретаете горелку специально для пайки медных труб, то подойдет низкотемпературная модель. Для резки или сварки стальных деталей потребуется более мощный аппарат, который обычно называют резаком или сварочной лампой.

Советы по выбору оптимальной горелки

Компактные ручные горелки покупают с удовольствием, так они имеют массу преимуществ перед жидкотопливными, более «серьезными» устройствами. Они быстро поджигаются, почти не пачкаются, требуют минимума ухода.

Пользоваться ручной моделью легко: мощность пламени можно регулировать, а факел направлять под любым углом, что важно при работе в стесненных обстоятельствах

Критерий #1 – сфера использования прибора

В первую очередь следует точно определить, для чего будет применяться газовый прибор, так как горелки для пайки и для разогрева пищи кардинально отличаются и по конструкции, и по параметрам.

Туристические устройства имеют форму подставки и напоминают бытовую газовую плиту, на которую удобно устанавливать посуду с разогреваемой пищей

Строительные приборы чаще напоминают по форме пистолет. При работе их удобно держать одной рукой, а другой в это время можно поддерживать деталь или подносить припой.

Критерий #2 – технические характеристики модели

Такие характеристики, как вес и размеры важны, если горелку приходится брать в пешие походы или часто использовать в быту. Тяжелый инструмент вызывает быструю усталость, тогда как легким работать намного удобнее.

Обращаем внимание на такие характеристики, как:

• температура пламени – от 480 до 2500°С;
• температура нагрева – от 550 до 2500°С;
• мощность – 0,5-3 кВт;
• возможность подключения баллончиков с разным топливом;
• способ присоединения картриджа к горелке;
• тип пламени, форма факела;
• расход топлива – от 60 до 1000 гр/ч;
• вес – от 50 граммов до 1,7 кг.

Если вы приобретаете горелку специально для пайки медных труб, то подойдет низкотемпературная модель.

Для резки или сварки стальных деталей потребуется более мощный аппарат, который обычно называют резаком или сварочной лампой.

Обзор дополнительных полезных опций:

Неудивительно, что портативные приборы популярны, но при покупке необходимо учитывать все нюансы, включая технические характеристики, особенности конструкции, экономичность, удобство использования.

Устройство горелки

Для обеспечения процесса по максимальному сжиганию природного газа, наибольшей теплоотдаче, необходимо обеспечить его смешивание с достаточным объемом воздуха с нормальным количеством кислорода, который выступает в качестве окислителя. На выходе смесь топлива из воздуха и газа должна сгорать почти бесцветным огнем, имеющим синеватый оттенок и характеризующимся максимальной температурой. Исходя из конструктивных особенностей, газовые горелки для котлов отопления различаются со способом подачи воздуха, газа, формированию факела пламени, а также смешиванию компонентов.

В комплекте бытовых котлов отопления в основном применяются только 2 вида газовых горелок в соответствии со способом подготовки смеси для топлива:

1. вентиляторные (надувные);
2. атмосферные.

Кроме перечисленных, имеются также регенеративные, инжекционные рекуперативные, инжекционные, с предварительным частичным или полным смешиванием, однако востребованы они, главным образом, в технологическом оборудовании и промышленных котлах. Надувные и атмосферные типы обычно усовершенствуются с применением отдельных аспектов, которые характерны для иных видов конструкций, тем не менее, принцип работы неизменен.

Атмосферная горелка

Принцип функционирования горелки данного вида довольно прост. По газовой трубке топливо поступает в горелку. Агрегат имеет эжектор (прорезь), регулируемый особой заслонкой или прижимной гайкой. Посредством прорези в горелку вместе с топливом поступает и воздух. Так осуществляется формирование смеси из газа и воздуха. Открывая прорезь больше, можно добиться увеличения подачи кислорода, а закрывая ее – соответственно уменьшения. Можно сказать, что таким простым способом горелка для отопления обеспечивает процесс регулирования по степени сжигания топлива. После этого, смесь из газа и воздуха попадает в камеру сгорания, где и осуществляется процесс сжигания.

Количество отверстий зависит от параметров камеры сгорания, а также формы самой горелки

Самое важное, что формирующиеся небольшие факелы, появляющиеся из отверстий, не обеспечивают создания большого давления, по этой причине топливо сгорает результативно и равномерно. Чем значительнее давление, тем вероятность понижения результативности работы увеличивается

По этой причине изготовители стремятся повысить количество отверстий за счет сокращения их размера.

Важно!!! Такие газовые горелки для печей отопления по принципу работы схожи с устройствами, используемыми в промышленном подовом оборудовании

Большинство специалистов утверждают, что такая конструкция довольно проста и эффективна, с высокой степенью надежности. Поэтому она часто применяется, как в моделях газового оборудования небольшой стоимости, так и дорогих агрегатах. Большинство домашних мастеров, занимающихся созданием газового оборудования, изготовляют газовые горелки для котлов отопления своими руками именно атмосферного типа. А причина одна – дешевизна агрегата и простота изготовления.

Вентиляторная горелка

Это оборудование функционирует уже совсем по иному принципу. Здесь применяется нагнетание воздушных масс принудительно, к тому же соотношение смеси рассчитывается точнее, что обеспечивает сгорание топлива намного эффективнее. Обычно газовая горелка для отопления дома данного типа монтируется в котлах, имеющих закрытую камеру сгорания, где есть возможность проводить надув.

Как было указано выше, в атмосферных типах горелок смешивание воздуха и природного газа осуществляется в самом начале устройства, иными словами, на входе, в горелках вентиляторных этот процесс происходит на выходе камеры сгорания. Это является существенной отличительной чертой. Следует заметить, что купить газовую горелку для котла этого типа можно в любом магазине отопительного оборудования. Такие горелки, главным образом монтируются в котлах, комплектующихся автоматикой.

Обычно вентиляторная горелка является целым блоком, включающим в себя:

Рейтинг газовых горелок на баллончик

Простая конструкция сделала портативные горелки распространенным видом оборудования. В магазинах можно встретить модели отечественных, китайских, европейских и американских брендов. Это делает выбор газовой горелки для дома не простым занятием. Команда VyborExperta.ru отобрала продукцию известных компаний, провела тестирование и составила рейтинг насадок. При составлении обзора учитывались мнения пользователей, отзывы профессиональных строителей, туристов, автослесарей.

Наша команда уделила внимание следующим характеристикам горелок:

• Форма – для использования на строительной площадке и в автомастерской больше подходит формат «пистолета», для дома – линейная конструкция;
• Температура плавления – определяет сферу использования оборудования;
• Расход газа – продолжительность работы на одном баллоне является важным фактором при выборе модели для строительной площадки;
• Функциональность – наличие пьезоподжига, регулировки пламени упрощает эксплуатацию, расширяет возможности;
• Размеры – играют роль при выборе насадки для туристического похода или использования в условиях дефицита полезного пространства.

Не все горелки прошли тестирование. Механические дефекты, проблемы с регулировкой, разгерметизация – такие устройства исключались из нашего рейтинга.

Газовую горелку какой фирмы лучше выбрать

Классифицируют приборы по типу топлива, способу присоединения баллончика, особенностям конструкции. Эти характеристики определяют область использования горелки, удобство ее применения и возможность работы в определенных условиях. При выборе рекомендуют учитывать и репутацию производителя, которая влияет на долговечность эксплуатации оборудования. В рейтинге представлены лучшие компании по выпуску устройств:

• Flame – дилер китайских предприятий по выпуску газовых горелок. В основе политики компании лежит принцип ведения честного бизнеса. Она гарантирует качество предоставленного товара, выполняет все обязательства перед клиентами. Приборы характеризуются оригинальным дизайном.
• Qingdao Olympia Heat Energy Equipment Cаo, LTD – китайская компаний основана в 2003 г., обладает многолетним опытом в сфере производства топливного оборудования. Продукцию производят с учетом новейших технологий, экологическим норм, финансовых возможностей клиентов.
• Nabia Co, LTD – южнокорейская фирма, основана в 1997. Работает по принципу «Мы прилагаем усилия, чтобы обеспечить вас удобными приборами». Продукция адаптирована к использованию в условиях российского климата.
• Ecos – деятельность компании направлена реализацию качественных приборов, которые соответствуют запросам потребителей. Все поставляемое оборудование обладает сертификатами ISO. Профессионализм работников подтверждают многочисленные положительные отзывы клиентов.
• Следопыт – отечественный производитель газовых горелок. Все товары проходят испытания в реальных условиях, что позволяет их совершенствовать и отправлять на прилавки магазинов только лучшее. По качеству продукция не уступает аналогам именитых брендов, а цена доступна для российского покупателя.
• Kovea – компания основана в Корее в 1992 г., считается лидером в производстве такого вида топливного оборудования в стране. Продукция бренда обладает сертификатами качества. Достижения в области новейших технологий принесли фирме признание и любовь потребителей.
• Wolmex – отечественная фирма по выпуску бытовых и производственных газовых горелок для котлов отопления, коптилен и автоклавов. К преимуществам покупки приборов относят большую площадь горения, возможность плавной регулировки пламени.
• Elco – выпускает передовые газовые горелки для теплоснабжения и технологического применения. Товары обладают высокой производительностью и надежностью в соответствии с нормами экологии. В лабораториях фирмы постоянно ведутся разработки новых технологий для улучшения качества выпускаемых приборов.
• Baltur – итальянская компания, персонал которой работает над усовершенствованием созданных моделей приборов. Это позволяет повышать качество продукции, занимать лидирующее место на рынках топливного оборудования.

Лучшие газовые горелки на баллончик

С инжектором или без: как это работает?

Существует два вида газовых горелок. Рассмотрим подробно каждый из них.

Горелки без инжектора

Устройство инжекторной и безинжекторной горелки.

Эти газовые горелки работают на высоком давлении, имеют относительно простую конструкцию и чрезвычайно эффективны в использовании.

Вот в каком алгоритме происходит их функционирование:

• Поступление необходимого кислорода из воздуха происходит через специальные резиновые щели и вентиль, после чего поступает в смеситель.
• Функция смесителя – деление общего потока на мелкие струи, которые поступают в сопло. Таким же образом поток поступает в специальный вентиль.
• Смешивание газа с кислородом происходит с помощью циркуляции, чтобы быть на выходе максимально однородной.
• Мундштук на наконечнике обычно выполнен из долговечного металла – к примеру, меди. Смесь, нагретая до очень высокой температуры, выходит именно через него. Температура на выходе будет даже выше, чем температура плавления металлов.

Технические требования к данным устройствам простые и конкретные: газовый поток должен быть равномерным и иметь конкретную скорость, которую можно контролировать и которая будет очень точной.

Дополнительное требование относится к смеси: она должна полностью сгорать. Скорость газового потока должна быть достаточной для того, чтобы пламя не перебрасывалось на верхнюю часть прибора, что весьма и весьма опасно из-за высокого риска взрыва.

С другой стороны, скорость горячего газового потока не должна быть слишком высокой вследствие риска отрыва пламени от мундштука с его последующим затуханием.

Как высчитать оптимальную скорость выхода газового потока?

Нужно учитывать несколько факторов:

• состав горючей смеси;
• диаметр внутренней стенки сопла;
• техническое устройство мундштука.

Средняя скорость находится в пределах 70 – 150 м/сек.

Горелки с инжектором

В качестве горючих газов используются метан, кислород или ацетилен, которые закачиваются в смеситель с помощью инжектора. Это и есть технологическая особенность инжекторного семейства сварочных горелок.

Вот как работает конструкция с инжектором:

• Горючий газ закачивается в смесительную камеру инжектором.
• Кислород поступает из баллона туда же.
• После поступления в смеситель газ смешивается с кислородом воздуха.
• Полученная смесь поступает по трубе в мундштук.
• Давление газа из мундштука должно быть, как минимум 3,5 атмосферы.

У инжекторных моделей есть существенный технологический недостаток, о котором нужно постоянно помнить: смесь горючего газа с кислородом непостоянная, она все время меняет свой состав. Вследствие этого пламя такой газовой горелки по определению не может быть ровным и стабильным.

Используются такие газовые горелки очень широко, несмотря на низкое давление и довольно сложную конструкцию. В них встроена система охлаждения, так как из-за низкого давления сопло с мундштуком нагреваются очень сильно. Поэтому важнейшим моментом является контроль перегрева камеры, чтобы она не взорвалась.

Настенные котлы

Настенные котлы не могут иметь большую мощность, предел — 65 кВт. Срок службы настенных котлов, подавляющая часть которых оснащена медными теплообменниками, меньше, чем у напольных. Правда, в «продвинутых» моделях используют очень долговечные алюминиевые теплообменники, но и стоят они значительно дороже. Тем не менее, сегодня «настенники» в значительной степени вытеснили напольные системы. Причина в меньшей стоимости, компактности и универсальности. Почти все модели самодостаточны: оснащены встроенным циркуляционным насосом, группой безопасности, автоматикой управления, многие имеют расширительный бак и теплоаккумулятор. Благодаря этому, установка газового котла возможна в небольшом помещении или на кухне, что особенно удобно при поквартирной системе отопления, в таун-хаусе, коттедже небольшой площади.

Одно из преимуществ настенных котлов — компактность

Виды настенных котлов:

• Настенные котлы с атмосферными горелками широко распространены из-за дешевизны, просты конструктивно. Наряду с полнофункциональными, можно встретить и модели без автоматики и насоса, не нуждающиеся в электропитании.
• Турбированные настенные котлы — следующая ступень в развитии отопительной техники. С помощью расположенного в верхней части котла вентилятора газо-воздушная смесь поступает в топку, а продукты сгорания удаляются принудительно. Такая конструкция дает возможность использовать вместо традиционного дымохода коаксиальную трубу небольшого диаметра. Причем сооружать выход на крышу нет необходимости, достаточно вывести дымоотвод на улицу прямо через наружную стену на высоте не ниже двух метров от уровня земли. Горелки турбированных котлов двухступенчатые или модулированные.

  Турбированный котел не нуждается в традиционном дымоходе. Забор воздуха и отток продуктов сгорания можно осуществить горизонтальной коаксиальной трубой через наружную стену

• Конденсационные настенные котлы — самый передовой на сегодняшний день газовый котел для дома. Горелки в них применяются наддувные, модулируемые, теплообменники изготовлены из высоколегированной стали, более дорогие и долговечные — из алюминиевого сплава. Теплообменник оснащен экономайзером, который утилизирует тепловую энергию отходящих газов, в обычном котле «вылетающую в трубу». Применение этой технологии позволяет уменьшить расход топлива на четверть. В полной мере преимущества конденсационных котлов реализуются при работе в низкотемпературной системе отопления, где температура теплоносителя на подающей линии снижена до 55 °С против традиционных 80 °С. Такой системе соответствуют полностью теплые полы, радиаторы должны иметь увеличенный объем. Во время работы образуется довольно большое количество конденсата (до 0,5 литра на 1 кВт мощности в сутки), который можно отвести в канализацию. Существуют и напольные конденсационные котлы, но они не имеют широкого распространения.

Что представляет собой газовая горелка и из чего она состоит

У любого приспособления, предназначенного для сжигания жидкого и газообразного топлива, есть основной узел – это горелка. Она отвечает за формирование равномерного пламени. Топливная смесь может быть разного качества, но хорошо продуманный способ подачи топлива обеспечит полное сгорание любой горючей смеси.

Атмосферные газовые горелки для котлов имеют очень простую конструкцию

Важнейшие показатели качественного устройства для сжигания газа – бесшумная работа и отсутствие выделения вредных соединений при сжигании топлива, в частности угарного газа. Современная бытовая газовая горелка для котла отопления – простое устройство, прошедшее длительный процесс модернизации. Некоторые старые конструкции, выпускаемые в советские времена, издавали много шума и были далеко не безопасны, особенно при сильном ветре.

На многие показатели, включая уровень шума, влияют конструктивные особенности камер сгорания. В новых образцах горелок много внимания уделяется удобству розжига и равномерной подаче пламени. Конструктивные особенности газовой горелки для отопления помещений очень простые:

• поджигание газа обеспечивается системой розжига;
• газ воспламеняется в форсунке;
• автоматика призвана контролировать основные показатели: температуру, равномерность распределения газа, аварийное отключение;
• наличие огня контролируется специальным «датчиком пламени».

Из помещения побочные продукты сгорания газа должны выводиться наружу, чтобы вредные примеси не заполняли пространство. Для отвода газа необходим дымоход, имеющий хорошую тягу. Это единственный недостаток отопления газом. Само устройство газовой горелки постоянно совершенствуется, включая следующие показатели:

Уровень шума газовой горелки зависит от конструкции камеры сгорания

• схемы получения тепла;
• рациональный приток кислорода;
• способы отведения копоти и углекислого газа.

Горелки газовые для котлов: основные требования и схема работы

Тепло, выделяющееся в процессе сжигания газа, концентрируется в теплообменнике, откуда передается к теплоносителю. Вместе с небольшим количеством тепла часть продуктов сгорания выводится в атмосферу. Происходит химическая реакция выделения тепла: при высокой температуре сгорающий газ соединяется с кислородом, поступающим из воздуха. На сжигании газа и выделении тепла строится принцип работы газовой горелки. Водяной пар и углекислый газ – побочные продукты химической реакции, связанной с получением тепла.

Среди опасных веществ называют оксид азота, угарный газа и некоторые смолистые компоненты. Из-за этого предъявляются особые требования к вытяжке и дымоходу – важна хорошая тяга.

Согласно современным требованиям в любом режиме газовые горелки для котлов отопления с автоматикой (и другие разновидности) должны отличаться низкой токсичностью. Требуется, чтобы в процессе горения выделялись лишь слаботоксичные газы и небольшое количество копоти, что является общим условием применения большинства видов сырья для отопления.

Правильно продуманный способ подачи топлива обеспечит полное его сгорание

Основные требования, предъявляемые к горелке для котла:

• доступность для самостоятельной установки;
• понятная схема конструкции;
• продолжительный период эксплуатации;
• надежность эксплуатации;
• незначительный шумовой порог;
• удобство переключения режимов;
• возможность работы на другом виде топлива;
• полное сгорание газа;
• высокие экологические показатели (выделяется мало вредных продуктов горения).

Как известно, дешевый товар свидетельствует о низком качестве продукции и непродолжительном сроке эксплуатации. Нередко ремонт оказывается невозможным, особенно в том случае, если нет гарантийного срока и заводского сертификата. В продаже всегда имеются качественные бытовые газовые горелки для котлов отопления. Цена их вполне приемлема для большинства потребителей.

Это интересно: Коллекторы для отопления — эффективная работа системы обогрева

Как выбрать горелку

При выборе имеют значение следующие характеристики: диапазон, мощность и способ регулировки. Мощность должна быть больше, чем аналогичный показатель у камеры сгорания: это позволит в дальнейшем регулировать работу котла в большом диапазоне.

Регулировка различается по числу ступеней мощности. Может быть одна или две ступени, а также модулируемая регулировка (плавная по всему диапазону).

Среди марок особым спросом пользуются немецкие (Buderus, Vaillant), итальянские (Lamborghini), словацкие (Protherm). Газовые горелки для котлов отопления российского производства представлены продукцией фирм Жуковский машиностроительный завод, Лемаркс, Конорд.

Следует также отметить газовые горелки для котлов отопления Вакула. Предприятие специализируется на изготовлении автоматики для горелок.

Особенности газовых горелок с автоматикой для котлов отопления производства Вакула:

• пьезоэлектрический розжиг;
• регулировка температуры теплоносителя – от 40 до 90?;
• регулировка подачи газа к запалу;
• регулировка газового потока;
• возможность работы при пониженном давлении газа;
• автоматическое отключение при обратной тяге или внезапном прекращении подачи газа.

Газовые горелки для напольных котлов отопления бывают всех типов: атмосферные и наддувные, электронные и с пьезоэлектрическим розжигом.

Какой тип розжига лучше – зависит от того, хотите вы сделать систему полностью автоматизированной или предпочитаете ручное регулирование и энергонезависимое оборудование.

Выбор между атмосферной и вентиляторной горелкой во многом определяется мощностью. Напольный котел с атмосферной горелкой выдает от 10 до 80 кВт или больше.

Мощность котла с наддувной горелкой достигает нескольких тысяч кВт. Нужно ли переплачивать большие деньги за котел с такими характеристиками – решать вам.

Читайте эту нашу статью, если Вы делаете выбор экономичных газовых котлов отопления для частного дома.

Если Вы собираетесь добавить в систему отопления теплый пол, то смотрите этот раздел.

Видео газовые горелки для котлов отопления. Переделка.
