Опрессовка трубопровода: порядок проведения операции на инженерных сетях водоснабжения и отопления

Как производится опрессовка системы отопления

Различают два основных способа напорной проверки систем:

1. Опрессовка водой. Основной метод проведения испытаний теплоносящих контуров, вода закачивается в нижнюю часть трубопровода через запорный кран сливного патрубка при помощи автоматического или ручного насоса-опрессовщика. Преимуществом метода является простота обнаружения мест протечек по водным отпечаткам.
2. Опрессовка воздухом. Не слишком эффективный метод в связи со сложностью обнаружения протечек, может применяться для проверки отопительного контура в холодное время года, когда использование воды затруднено из-за возможности ее замерзания. Для нагнетания воздуха используется компрессор, который подключается к трубопроводу через специальный переходник. Чтобы обнаружить место утечки, используют слуховые методы, для точной локализации пропускающего воздух соединения применяют мыльный раствор по аналогии с проверкой газовых труб.

Рис. 5 Опрессовка труб специальным промывочным компрессором

Давление для испытания

Правила опрессовки систем отопления регламентированы ПТЭ теплоустановок от Минэнерго (п.9.2.13) действующих с 1 октября 2003, согласно им испытательное давление в многоквартирном доме не должно быть меньше:

• 1 мПа (10 бар, атм.) в системах горячего водоснабжения дома и отопления с водонагревателями;
• 10 бар (атм.) для контуров панельного и конвекторного отопления;
• 6 бар (атм.) в контуре с радиаторами из чугуна или штампованной стали;
• напора, равного рабочему с добавлением 5 бар (атм.) но не более 10 бар для ГВС;
• давления, которое должно превышать рабочее (устанавливается производителем и указано в технических параметрах на приборы) в 1,5 — 2 раза для отопительных калориферов и обогревательной вентиляции.

При панельном отоплении совместно с теплообменными приборами испытательный напор не может превосходить допуски для этих устройств.

В чём назначение гидравлических испытаний?

Определенное рабочее давление существует у каждой системы отопления. Именно этим параметром определяется степень обогрева в том или ином помещении. То же касается качества тепловых потерь, циркуляции теплоносителя. В результате рабочие показатели выбирают в зависимости от множества факторов:

1. Качество магистрали.
2. Этажность.
3. Тип здания.

В трубопроводе появляются разнообразные гидравлические процессы, пока по ней движется тепловой носитель. Из-за этого иногда случаются перепады давления, которые получили название «гидроудары».

По причине таких нагрузок, износ трубопровода происходит в ускоренном режиме. Поэтому, во время гидравлических проверок, давление превышает обычные рабочие показатели.

Испытания обязательно проводятся в следующих случаях

• Когда дом отсоединяют от общей системы, для чего пользуются глухой заглушкой.
• Реставрации слоёв изоляции на трубопроводах, замена изношенных материалов.
• Усиления герметичности в системе. Например, при помощи использования дополнительных сальников.
• Проверки вентилей и арматуры, которые запирают другие элементы.

Финальные стадии испытаний предполагают применение кранов спускного типа.

Технология, по которой проводят опрессовку, включает себя подачи жидкости в трубопровод отопления, в результате чего предполагается сохранение умеренного давления, позволяющее полностью заполнить трубопровод. Только необходимо, время от времени спускать лишний воздух.

Как это делается?

Общая схема гидропневмоиспытаний выглядит следующим образом:

1. Часть системы, подвергаемая испытаниям, изолируется путем перекрытия запорной или регулировочной арматуры (трубы канализации закрываются резиновыми заглушками или деревянными пробками, обмотанными ветошью).
2. Далее система полностью заполняется водой. В системе отопления при этом через установленные в самом верху воздухоотводчики сбрасывается воздух.

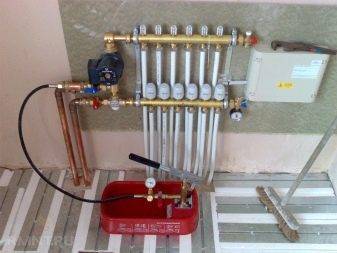

3. К трубопроводу подключается насос-опрессовщик, который докачивает в систему некоторое количество рабочей жидкости, создавая требуемое регламентом испытаний давление.
4. По достижении требуемого давления опрессовщик отключается. При этом наблюдатель фиксирует показания на манометре.
5. В течение определенного времени система остается под давлением. Длительность выдержки может составлять от 0,5 часа (для систем отопления) до 6 – 8 часов.
6. После того как назначенное время вышло, наблюдатель снова снимает показания с манометра. Если давление отличается от первоначальной величины, значит в системе имеется утечка, которую следует найти и устранить. После этого опрессовку выполняют по новой.

Опрессовка системы отопления воздухом

Обычно используют следующие точки подключения:

• Для систем отопления: специальный кран на одном из радиаторов, либо спускной кран на элеваторном узле (в централизованных системах).
• Для систем водоснабжения: один из патрубков подключения к крану холодной или горячей воды.
• Для системы канализации: любая из ревизий, обычно устанавливаемых с шагом 40 – 50 м.

Если проверке подвергалась система отопления, Акт о гидропневмоиспытаниях подписывается представителями теплосети и организации, осуществляющей теплоснабжение. Далее инспектор проверяет теплоноситель на жесткость.

Данные о порядке проведения опрессовки трубопроводов, технологических схемах этого процесса и технике безопасности содержатся в соответствующих разделах следующих СНиП:

• СНиП 3.05.01-85 (посвящен внутренним санитарно-техническим системам).
• СНиП 41-01-2003 (излагаются вопросы организации систем отопления, кондиционирования и вентиляции).
• СНиП 3.05.04-85 (касается наружных систем водоотведения).

Методика опрессовки трубопроводов промышленных предприятий оговаривается в отраслевых нормах.

Среди прочего указанные документы устанавливают величину испытательного давления. Она зависит от материала трубопровода, толщины его стенок (берется минимальное значение), разницы по высоте между самым верхним и нижним элементами системы и других факторов. Чаще всего давление при проведении гидропневматических испытаний развивают до следующих значений:

• в напорных трубопроводах (водоснабжение): 10 – 15 атм.;
• чугунная канализация: 1,5 атм.;
• безнапорные полимерные трубы: 1,5 – 2 атм.;
• системы отопления в многоквартирных домах (с чугунными радиаторами): 2 – 5 атм. (по СНиПу – не менее 1,5 рабочего давления);
• узел ввода (в централизованных системах): 10 атм.;

При опрессовке системы отопления в частных домах достаточно давления до 2 атм. (выше нагнетать нет смысла: на этот уровень обычно настраивается аварийный клапан).

Необходимость гидравлических испытаний

Опрессовка позволяет выявить протечки в системе Операция выполняется на небольшом отрезке магистрали, который изолируется от основной линии и подвергается испытанию повышенным давлением, граничащим с критическим. В ответвление накачивается большой объема сжатого воздуха или запускается водный поток под напором. Если ветка выдержит это испытание и сохранит герметичность, она признается годной для дальнейшей эксплуатации. На прорыв укажет падение давления на манометре.

Гидравлическим испытаниям обязательно подвергают:

• только что созданные магистрали;
• отремонтированные сети;
• пластиковые трубопроводы после чистки;
• трубные отрезки после замены поврежденного участка или установки муфты, тройника;
• водопроводные трубы в квартире после подключения водосчетчиков;
• системы отопления перед отопительным сезоном.

Понятие об опрессовке труб

Под опрессовкой понимают проверку готовности объекта к эксплуатации путем подачи повышенного давления. В качестве объекта такой проверки может выступать трубопроводная система, емкость, агрегат или машина, отдельный механизм. Говоря о повышенном давлении, подразумевают значение, которое в 2-3 раза выше рабочего и приближается к предельно допустимому. Объект, успешно прошедший опрессовку, признается пригодным к работе

Выявленные при проведении проверки места, где обнаружились протечки, ремонтируются.Важно! Величина давления при проведении опрессовки регламентирована нормативными документами для определенных групп объектов

Проведением опрессовки должен заниматься подготовленный специалист. Соответствующие сотрудники промышленных и коммунальных предприятий обязаны проходить аттестацию. По завершении испытаний подписывается акт, в котором указывают дату, величину давления, время выдержки и прочую информацию.

Давление в системе для проведения испытания создается либо штатным насосом, либо специальным опрессовщиком. Проверяют, по обыкновению, водой. Когда ее применение, по каким-либо причинам, недопустимо, проводится опрессовка воздухом труб, что затрудняет обнаружение мест утечек.

Когда проводят опрессовку тубопроводов

Опрессовке подвергаются перед сдачей в эксплуатацию все новые трубопроводные системы, емкости и т.п. Проверяются также все объекты, прошедшие процедуру ремонта или замены какого-то элемента. Так как самыми ненадежными участками трубопровода принято полагать стыки с установленными фитингами, то проверке подвергаются в обязательном порядке участки, где использовалась стыковка в муфту.

Опрессовке подлежат все типы трубопроводов, бытовые и промышленные, вновь построенные и уже эксплуатируемые

Также проводится испытание в других случаях:

• если трубопровод простаивал продолжительное время или работает в сезонном режиме (как система отопления в летний период);
• если предусматриваются плановые проверки. Таким образом проводится проверка полимерной канализации, когда контролируют целостность отводящего трубопровода. Испытание давлением пластикового водопровода относится к одной из самых востребованных операций, проводимых после любой прочистки труб, так как при этом весьма вероятны механические повреждения, особенно на стыках;
• после проведения промывки трубопровода, особенно с применением агрессивных химических реагентов, под воздействием которых могли возникнуть повреждения арматуры или стенок труб;
• особенным образом проводится испытание скважин – на проверку попадания в ее ствол верховодки (воды из поверхностных слоев), ведь потребителей беспокоит качество воды, особенно питьевой.

Опрессовка водой и/или воздухом: что это такое

Тестов, предназначенных для обнаружения утечек в трубопроводной системе водо- или газоснабжения разработано несколько, и их использование зависит от того, что передаётся по трубопроводу, и от того, насколько такие испытания безопасны. Практически используются:

1. Гидравлические испытания потоком воды высокого давления.
2. Пневматические испытания сжатым воздухом.
3. Ультразвуковой контроль целостности.
4. Закачивание пузырькового раствора.

Для большинства газопроводов бытового назначения трубы тестируются под давлением воздуха. Измерительные системы неразрушающего контроля более точны, поскольку позволяют точно диагностировать места потери герметичности.  Но они требуют специализированного оборудования, которое не всегда доступно организациям жилищно-коммунальной сферы, и, тем более – частным лицам.

Давление газа в газопроводе: классификация, виды и категории труб
Природный газ используется в быту и на производственных предприятиях. Для доставки его к месту назначения применяют трубопроводы. Важнейший показатель для них — давление газа в газопроводе. Эта…

Для кондиционеров большой мощности или количества, проводят также опрессовку систем охлаждения.

Относительно промышленных производств, связанных с обработкой горючих и легковозгораемых материалов, опрессовка понадобится для оценки стабильности работы систем пожаротушения.

Все вышеперечисленные виды опрессовки труб производятся водой или воздухом.

Элеватор

Принцип работы элеваторного узла.

Главное требование к элеваторному узлу — это промывка конуса (сопла). Диаметр отверстия в конусе 5-7 мм (рассчитывается индивидуально для каждого здания), если конус забьётся, на здание не будет поступать требуемое количество тепла.

Элеватор должен быть опломбирован. Для промывки сопла пломбу нужно снять, но, чтобы не возникло лишних вопросов, это нужно предварительно согласовать с инспектором, который будет принимать у вас опрессовку. После промывки элеватор снова пломбируется.

Часто инспектор требуют, чтобы на элеваторе висела бирочка с указанным на ней диаметром отверстия в конусе.

Разновидности и принцип работы насосов для опрессовки системы отопления

Виды

Классификация опрессовочных приборов представлена такими основными типами, как:

• насос с ручным приводом;
• электрический насос.

Насос с ручным приводом является полностью механическим устройством. Большим плюсом такого прибора является его низкая стоимость, а также простота в эксплуатации и не привередливость. Обычно механические устройства имеют в составе сразу все необходимые комплектующие – шланги, манометр и бак. Из отрицательных сторон стоит отметить невысокий уровень производительности. При самостоятельном применении данного прибора придется прилагать большие усилия, чтобы выполнить качественно работы по проверке системы.

Исходя из описания насоса с ручным приводом, можно выделить такие положительные стороны:

• низкая стоимость;
• простота в использовании;
• высокая мобильность;
• не требует источников питания.

Устройства с электрическим приводом хоть стоят дороже и являются более громоздкими, но усилия для их применения сведены к минимуму. Такой гидравлический насос может обеспечить в системе практически любой уровень давления. Во многих случаях данными электрическими устройствами пользуются профессионалы, когда работы по опрессовке необходимо проводить часто и на больших объектах. Электрические приборы позволяют проверить отопительное оборудование, санитарные нормы технических устройств, охладительные и пневматические устройства.

К минусам такого оборудования относится высокая стоимость, хотя плюсов намного больше:

• полная автоматизация;
• возможность использования на больших объектах;
• экономия времени и собственных сил;
• высокий уровень производительности.

Как правильно выбрать?

Выбирая насос для опрессовки, следует учитывать такие два основных фактора, как:

• емкость отопительной системы, в которой будет использован насос;
• как часто будет проводиться опрессовка.

Если проверка системы будет проходить в небольшом жилом помещении и частота проверок будет редкой, то вовсе не обязательно тратиться на электрический насос. В данном случае вполне сгодится и ручной насос. Но если проверка подразумевает опрессовку системы в большом помещении, то мощности ручного устройства может не хватить, поэтому целесообразно приобрести электрический компрессионный насос. Довольно много положительных отзывов получают модели не с пластиковым корпусом, а с железным, чаще всего из стали. А также во многих устройствах присутствует специальный клапан, который не допускает высокого давления в системе при проведении работ. Этот аспект также необходимо учесть при выборе насоса.

Подключение

Перед тем как осуществлять работы по проверке системы, а также подключение насосной станции к ней, рекомендуется внимательно ознакомиться со схемой подключения, принять во внимание конструкцию самой отопительной системы. Вначале систему необходимо заполнить водой температурой выше 5 градусов. Затем при помощи шланга к ней подключается опрессовочное устройство

Обычно используется соединение с резьбой. Ни в коем случае нельзя устранять дефекты в системе с работающим опрессовщиком. А также в целях безопасности не рекомендуется устанавливать слишком высокое давление, что может негативно сказаться на отопительной системе и привести к ее поломке

Затем при помощи шланга к ней подключается опрессовочное устройство. Обычно используется соединение с резьбой. Ни в коем случае нельзя устранять дефекты в системе с работающим опрессовщиком. А также в целях безопасности не рекомендуется устанавливать слишком высокое давление, что может негативно сказаться на отопительной системе и привести к ее поломке.

Модели

Современные производители предлагают широкое разнообразие моделей насосов для опрессовки.

Среди самых известных можно выделить несколько вариантов.

• НИР-25. Данная модель опрессовочного компрессионного насоса предназначается для проведения опрессовки и гидроиспытаний отопительных систем. Такое устройство имеет ручной привод и его рекомендуется использовать для работ с небольшими объектами. Насос компактен и имеет небольшой вес. Данное устройство прекрасно подойдет для личного пользования при проведении испытаний в частном доме.
• Компакт-50. Эта модель итальянского производства. Ее плюсы заключены в самом названии – она имеет небольшие габариты и маленький вес. Данный насос имеет в комплектации бак объемом до 12 литров, шланги и манометр.
• УГИ-1. Еще одна из самых часто используемых моделей опрессовочных насосов. Такое устройство позволяет провести качественные испытания отопительной системы и подходит для выполнения разных задач. УГИ-1 имеет в комплектации бак объемом 20 литров.

Как проходит процесс опрессовки

1. Подготовка системы перед опрессовкой. Если система автономная, то сначала отключается теплогенератор. Если нет, то с помощью кранов перекрывается участок, на котором требуется проверка. Обязательно сливается теплоноситель.
2. Заполняется водой, имеющей температуру не выше 45 С, контур системы. Воздух при этом постепенно сбрасывается.
3. Подключается компрессор и в трубы начинает поступать воздух.
4. В начале процедуры давление доводится до рабочей отметки и визуально осматривается участок на предмет нарушений. Затем давление постепенно повышается до испытательного уровня — так выдерживают не менее 10 мин.
5. Участок или полностью вся система осматривается на наличие утечки в местах соединений. В обязательном порядке визуальному осмотру подвергаются арматура, радиаторы и вся длина стенок труб на предмет свищей. При обнаружении отклонений регистрируются все дефекты и сдвиги. Проверяется работа кранов и клапанов.
6. С помощью показателей манометра устанавливается падение уровня давления. Если он не снизился — система находится в нормальном рабочем состоянии.
7. По результатам проверки составляется акт.

Проведение процедуры на предварительном этапе

Видео: гидравлическая проверка водоснабжения и отопления

Испытания систем отопления и водоснабжения

Watch this video on YouTube

Строительные нормы и правила регламентируют порядок, в котором проводятся проверки.

• Сначала водопровод заполняют жидкостью. И оставляют в таком состоянии на два часа.
• Переходят к созданию повышенного давления на два часа. Это происходит очень медленно. На данном этапе уже можно выявить некоторое количество протечек.
• Напор уменьшают, пока не дойдут до расчётных показателей. После чего переходят к исследованию общего состояния трассы.
• Такой напор сохраняют на протяжении тридцати минут и более. Без такого шага деформированная форма труб просто не сможет стабилизироваться.
• Следующий этап – перекрытие кранов на входах. Воду медленно сливают, используя опрессовочный насос.
• Трассу проверяют на предмет наличия серьёзных неполадок, а так же плотность и прочность всех участков.

Особенности и порядок проведения опрессовки

Итак, как опрессовать систему отопления? В процессе проведения гидравлических испытаний опрессовочное давление бывает разным и зависит от назначения сетей и типа установленного оборудования:

• узел вода тепловых сетей в дом опрессовывают при 16 атмосферах;
• устройства отопления вентиляционной системы и ИТП испытывают при давлении в 10 атм.;
• коммуникации отопления в многоэтажном доме опрессовывают при 10 атм.;
• отопительные магистрали и приборы в частных сооружениях проверяются при 2-6 атмосферах.

Новые отопительные сети в только что построенном сооружения испытывают при давлении, превышающем в 1,5-2 раза рабочее. Если постройка старая, то данный показатель составляет 1,15-1,5 раза. Опрессовка чугунных отопительных приборов проводится при 6 атмосферах, а конвекторов – при 10 атм.

Опрессовочные мероприятия проходят в такой последовательности:

1. В контур отопления заливают теплоноситель. Если отопительная система работает с использованием антифриза, то ее сначала опрессовывают с водой, а потом со штатным теплоносителем. При подготовке сети к новому отопительному сезону старый теплоноситель полностью сливают, а вместо него заливают чистую воду. При заполнении системы из нее одновременно спускают воздух. Для этого открывают воздухоотводчики на всех стояках или краны Маевского на отопительных приборах.

1. Затем давление повышают до нужного показателя. При этом постоянно следят за цифрами на манометре. Вместе с этим проводят осмотр оборудования и магистрали на предмет выявления течи. Обязательным предстает осмотр скрытых трубопроводов.
2. Повышенное давление в контуре поддерживают на протяжении получаса. Если в течение этого времени не обнаружено протечек или снижения давления на манометре, то считается, что система полностью герметичная и успешно прошла испытания. Допустимое понижение показателя составляет не более 0,1 атм., но только при условии отсутствия течи.

При появлении протечек проводят ремонтные работы, а после этого выполняют повторную процедуру опрессовки. После успешного прохождения гидроиспытаний составляют акт. Пример этого документа есть в СНиП.

Насосы для опрессовки и промывочные аппараты для системы отопления

Как проходит тестирование

Видео

Проведение гидроиспытаний трубопроводов делят на следующие этапы:

• Подведение гидронасоса.
• Монтаж манометров.
• Наполнение водой (во время этой процедуры воздушники нужно ставить открытыми до того момента, когда в них появится вода, это станет свидетельством того, что воздушные образования из сети вытеснили полностью). Кода заливается вода, магистраль внимательно осматривают, о наличии дефектов будут свидетельствовать протечки.
• Создание рабочего напора посредством пресса или насоса и поддержка сети под ним определенный период.
• Понижение уровня напора до показателя рабочего.
• Освобождение сети от жидкости и ее вторичный осмотр.
• Проведение демонтажа манометра и насоса.

Сети под проверочным давлением держат на протяжении пяти минут. Исключение при проведении тестирования становят только стеклянные конструкции, их выдерживают двадцать минут.

Проведение осмотра системы выполняют после уменьшения давления до рабочего уровня. Проверяя стальные системы сварные соединения с обеих сторон (на расстояние два сантиметра) простукивают закругленным молоточком, который имеет массу не больше полтора килограмма.

Магистраль из цветных металлов простукивают деревянным молотком, весящим не больше 0,7 кг. Проведение простукивания конструкций из других материалов не рекомендовано.

Виды испытаний и опрессовки системы

Приведенные выше нормы Министерства энергетики по периодичности и режимам испытаний теплосетей обязательны для государственных организаций и коммунальных служб, в частных домах их соблюдение отнюдь не является обязательным. Опрессовку всегда производят после сдачи системы заказчику перед ее эксплуатацией, дальнейшую проверку обычно проводят не чаще одного раза в 5 лет.

Для проведения испытательных работ не требуются специальные навыки и знания, поэтому их может проделать самостоятельно любой собственник. Для этого нет смысла покупать ручной или электрический опрессовочный агрегат (самая низкая цена ручных аппаратов около 100 у.е.), можно взять напрокат электронный прибор и провести испытания самостоятельно в течение пары часов.

Если нет желания самому производить испытания и позволяют финансовые средства, требуется официальный акт о проведенных работах, сделать опрессовку поможет специализированная фирма, услуги ее специалистов обойдутся при почасовой оплате в сумму от 1000 до 2500 рублей в час.

Рис. 8 Испытания системы в многоквартирном доме

Опрессовка в многоквартирном доме

Опрессовка системы отопления многоквартирного дома проводится для нахождения неисправностей и протечек в арматуре и трубах по завершении сезонного отопления (с середины апреля по май).

При наличии жалоб жильцов на низкую температуру обогрева в своих квартирах предварительно производится расчет радиаторов с их дальнейшей заменой или установкой дополнительных секций при необходимости. Также проверяются все стояки на наличие засоров и осуществляется промывка под напором проблемного стояка и радиаторов теплообменников отдельных квартир или полностью всего контура.

Также выполняется следующие подготовительные работы:

• Производится осмотр запирающей арматуры в элеваторах, на трубах центральной линии и стояках. На чугунных задвижках меняют сальники в виде уплотнительных шнуров, ставят новые прокладки из паронита между фланцевыми соединениями, заменяют прикипевшие болты. В элеваторных узлах устанавливают другие манометры и отправляет на проверку старые, в термометрах отслеживают уровень масла.
• Визуально обследуют трубы и арматуру на наличие дефектных мест, коррозионных повреждений, свищей, при обнаружении проблемных участков их ремонтируют.
• Проверяется состояние термоизоляции подвальной магистрали и идущих на этажи стояков.

Далее приступают к опрессовочным процедурам, испытание системы проводят с учетом технических параметров размещенных в квартирах радиаторных обогревателей. В соответствии с нормативами, учитывающими рабочие параметры теплообменных радиаторов, для чугунных моделей допустимый максимум давления составляет 6 бар. Если трубы отопления находятся в стенах, максимальный напор теплоносителя не должен подниматься более 10 бар. Таким образом, при чугунных и стальных радиаторах испытательное давление 6 бар, при панельном обогреве — 10 бар.

Рис. 9 Опрессовочная станция

Гидроиспытания проводят в два этапа, вначале проверяют систему в целом, а затем тепловой узел более высоким давлением, проверка системы обычно проводится в следующей последовательности:

• Заполняют теплоносящий контур специальной сетевой водой (имеет низкую жесткость во избежание образования накипи), нагнетая ее электрическим опрессовщиком под нужным давлением (6 или 10 атм.). Для этого в емкость с водой опускают подающий и сливной шланги электрического опрессовщика, а к входному патрубку сети подключают напорный шланг, после чего включают опрессовщик на заранее установленное давление и ожидают заполнения всего контура.
• Отмеряют 30 минутный временной интервал, в течение которого давление не должно понижаться более допустимых норм (приведены выше в ПТЭ), если манометр не показывает уменьшения показаний, опрессовка считается завершенной.
• Падение давления говорит о том, что утечки появляются в различных местах, после их обнаружения сливают воду и устраняют течь, затем контур системы опять наполняют водой и проводят опрессовку повторно.
• Аналогичным образом проверяют вводной узел давлением в 10 атмосфер, по окончании работ вызывается инспектор контролирующей службы для составления акта готовности теплосети многоквартирного дома к отопительному сезону.

Когда и для каких объектов газового хозяйства нужна контрольная опрессовка

Опрессовка воздухом или инертным газом проводится:

• для газорегуляторных пунктов (ГРП) и газорегуляторных установок (ГРУ) после того как они были смонтированы;
• для внутренних и наружных газопроводов, резервуаров, аппаратуры и оборудования перед подключением их к действующим коммуникациям;
• для труб и газового оборудования после ремонта или замены.

Схема проверки инертным газом

Когда показатель избыточного давления воздуха во врезаемом трубопроводе не ниже отметки 100 кПа, можно не выполнять контрольную опрессовку.

Контрольная проверка инертным газом или воздухом наружных коммуникаций осуществляется под давлением 20 кПа, притом что данное значение не должно упасть больше чем 0,1 кПа в течение часа. Этой процедуре должны подвергаться внутренние газовые трубы промышленных цехов, сельских предприятий, общественных зданий и котельных, а также аппаратура и оборудование ГРП и ГРУ, только под давлением 10 кПа, с допустимой потерей за час 0,6 кПа.

Контрольная проверка воздухом под давлением 30 кПа на протяжении 60 минут должна проводиться для ёмкостей со сжиженным газом. Проверка исправности считается пройденной, если показатели давления на манометрах не снизились.

Классификация газопроводов по давлению

Почему необходимо делать опрессовку трубопроводов заранее, до «пуска» системы

Скажем обнаружились после пайки и монтажа трубопровода утечка. Хорошо если это еще незначительный участок трубопровода и в нем всего лишь вода. А также вас не держит время и кто-то еще, кто зависит от вашего участка труб. Тогда в этом нет ничего страшного, все можно переделать, слив воду и просушив трубы. Это между прочим тоже время, деньги и нервы. А представьте ситуацию, когда у вас в системе дорогой теплоноситель, время ограничено, трубы будут засыпаны землей, а переделываете вы все за свой счет. В этом случае лучше подстраховаться и иметь уже отработанную схему по опрессовке. Именно о таком варианте мы и расскажем далее.
