Расшифровка кодов ошибок в отопительных котлах Вайлант

Другие неисправности и способы их устранения

Если моргает диод обратной тяги, то или он неисправен, или продукты сгорания не выводятся полностью, а попадают в помещение. Инструкция по ремонту в данном случае следующая: сначала следует прочистить дымоход, потом проверить качество вентиляции.

После этого можно заменить датчик обратной тяги

Изначально при монтаже важно соблюдать все требования техники безопасности. Довольно часто забивается газовая горелка, на ней откладывается сажа

Ее следует регулярно очищать, чтобы в полной мере контролировать уровень пламени.

В этой статье будем рассматривать котел серии Vaillant TEC. Это современные котлы премиум сегмента известного немецкого бренда. Модельный ряд представлен котлами мощностью от 20 до 36 кВт одноконтурными и комбинированными.

В зависимости от комплектации в серии TEC представлено две модификации: Plus и Pro. Vaillant Pro – это более дешевая модель, Vaillant Plus обладает функцией горячего старта в режиме приготовления горячей воды, увеличенным вторичным теплообменником, расширительным баком большего объема (10 литров), более информационным жидкокристаллическим дисплеем и циркуляционным насосом с автоматической регулировкой скорости.

Эксплуатация любого газового котла допустима только при наличии в системе рабочей жидкости – теплоносителя. К слову сказать, компания Vaillant запрещает использование антифризов или ингибиторов коррозии. Поэтому, в качестве теплоносителя должна быть использована подготовленная вода.

Наличие необходимого уровня заполнения системы отопления контролируется датчиком давления. Vaillant – достаточно технологичный котел, поэтому, в нем применяется , который имеет возможность измерять его цифровое значение. Во многих других котлах давление в системе контролируется прессостатами на основе микровыключателей и обычным механическим манометром.

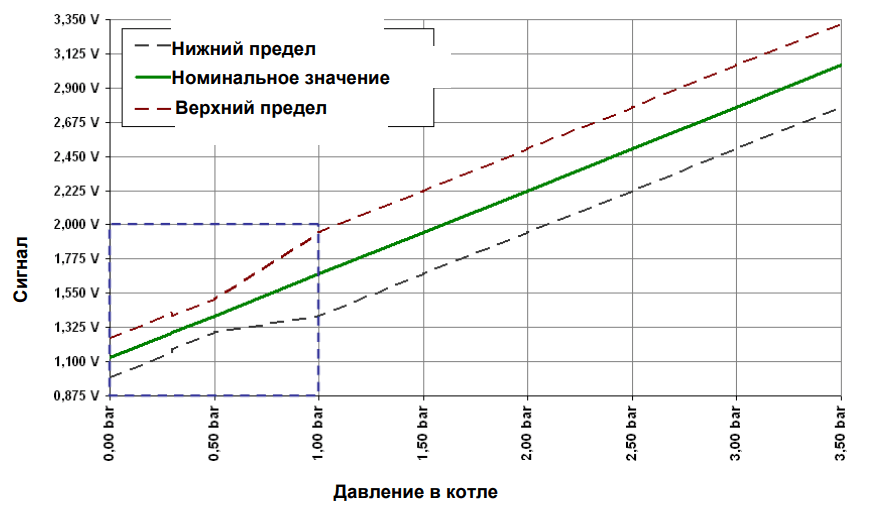

Принцип действия датчика Vaillant такой: в корпусе есть подпружиненный магнит и датчик Холла. Через мембрану давление теплоносителя в трубопроводе воздействует на пружину и перемещает магнит, тем самым изменяя его положение относительно датчика Холла. В зависимости от степени смещения меняется величина напряжения на контактах, которые фиксирует плата управления и выводит на экран пользователю численное значение, а также контролирует допустимое значение.

То есть фактическое значение давления в системе постоянно контролируется блоком управления.

Нормальным давлением в котлах серии Vaillant TEC считается диапазон от 0.7 до 2.8 бар. При заполнении системы рекомендуется обеспечить величину не менее 1 бар.

Если величина давления, которая регистрируется датчиком, отличается от нормального диапазона – это считается неисправностью, и система диагностики будет выдавать ошибку.

Расшифровка

Ошибка f61 свидетельствует о некорректной работе (отказе) газового клапана котла Вайлант: нарушение управления арматурой. Замена узла не всегда приводит к положительному результату – код инициируется рядом причин, и проблема не обязательно в ГК: она больше связана с электронной частью Vaillant. Далее – рекомендованный алгоритм действий, сокращающий время поиска неисправности.

Что делать

Шаг 1

Перезапуск. Ошибка f61, как и другие, нередко вызывается нестабильностью параметров сети питания котла Вайлант. Нажать кнопку и удерживать 5 сек: Reset, «Сеть», «Вкл» (в зависимости от типа агрегата). Часто такое действие убирает код неисправности.

Кнопка для сброса ошибки F61 на панели управления котлов atmoTEC pro, turboTEC pro Vaillant

Подключите котел Vaillant через стабилизатор напряжения

Шаг 2

Оценка состояния сигнальных линий. Потеря управления газовым клапаном, ошибка f61могут быть следствием ненадежных контактов, обрывов проводов, замыканий. Снять с котла Вайлант кожух, осмотреть шлейф, соединяющий ГК с электронной платой

Особое внимание разъемам: конденсат, окислы становятся причиной разрыва цепи управления. Обнаруженные дефекты устраняются самостоятельно – услуги мастера не понадобятся

Шаг 3

Тестирование ГК. В зависимости от типа котла Вайлант газовая арматура отличается конструктивными особенностями: количеством клапанов, величинами управляющих напряжений, настройками на вид топлива (магистральное, сжиженное). Но ряд неполадок при поиске причины ошибки f61 пользователь способен выявить самостоятельно.

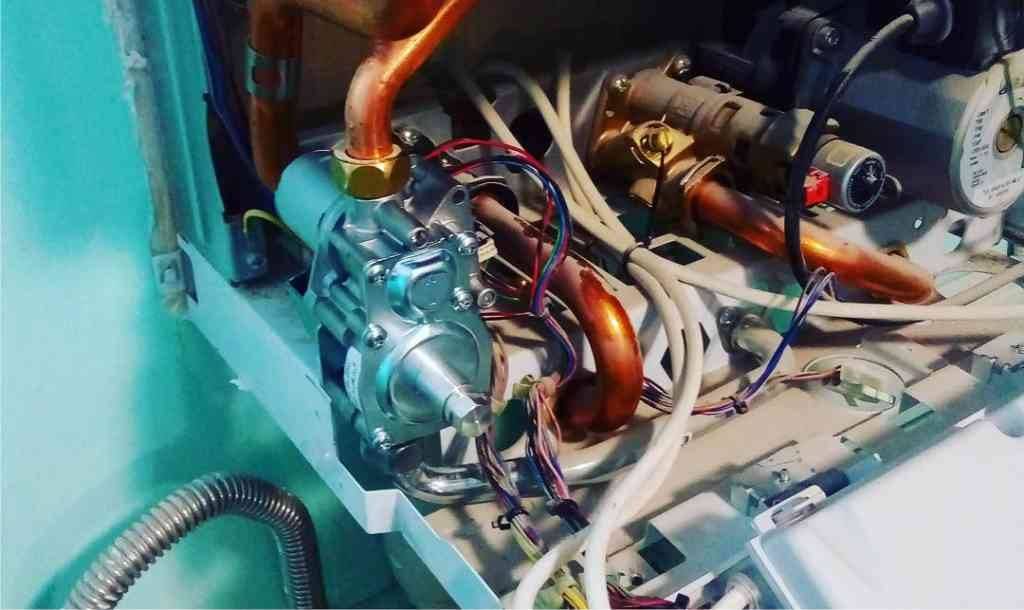

Замена газового клапана в котле Vaillant

Что проверить
  • Обмотки катушек, шагового двигателя, управляющего вторым клапаном.  Тестирование на исправность заключается в измерении сопротивлений. При КЗ мультиметр покажет R = 0, обрыве – ∞. Ошибка f61 вызывается и межвитковым замыканием, но для его диагностики нужен специальный прибор и точные данные по характеристикам обмотки (их в сервисном руководстве нет).

  • Газовую трубку, присоединяемую к входному порту ГК. «Мусор» в полости (по опыту работы с котлами Вайлант) частая причина ошибок, и не только f61. В нее из магистрали наносится шлам, проходящий сквозь решетку фильтра. Почистить, и код 61 исчезнет.

  • Внутренние каналы газовой арматуры Vaillant. Методика устранения ошибки f61 аналогична – продуть, удалить из узла попавшие фракции (часто встречается графитовая крошка).

Шаг 4

Осмотр электронной платы. ЭПУ управляет работой газового клапана, и потеря «видимости» между узлами котла Вайлант, изменение величин подаваемых на катушки ГК и двигатель напряжений – причины ошибки f61. Диагностика проводится в условиях мастерской, на стенде: имитируются разные режимы работы отопительного агрегата, нештатные ситуации, оценивается реагирование схем защиты. Самостоятельно для устранения ошибки f61 нужно осмотреть плату.

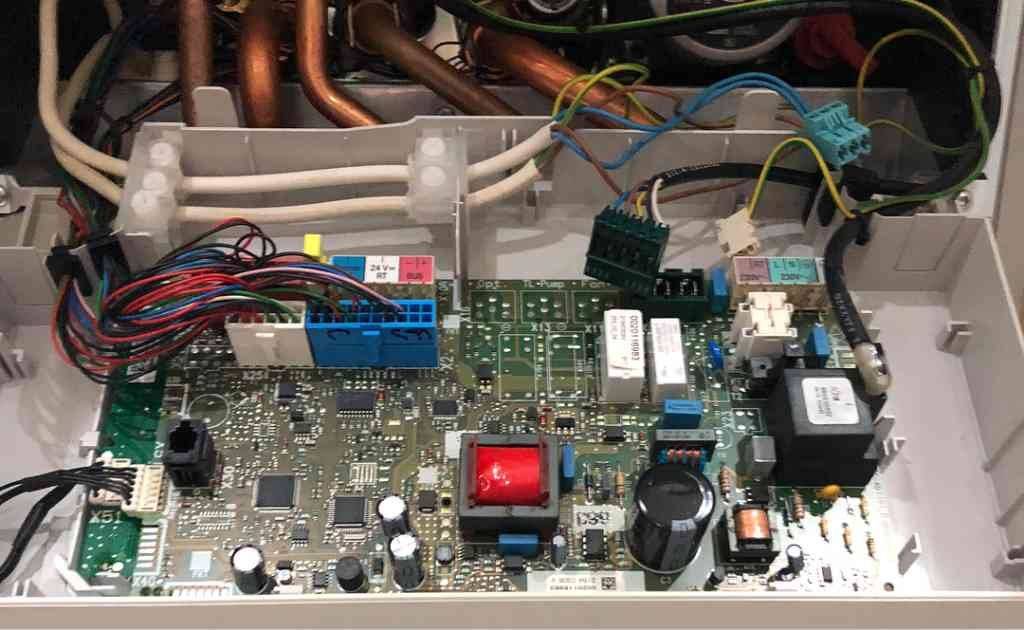

Проверьте плату управления котлом Vaillant

На что обратить внимание

  • Механические повреждения: трещины, расколы панели, корпусов деталей.

  • Темные пятна, оплавленные участки схемы.

  • Разрывы, отслоения дорожек.

  • Состояние разъемов. Влага, окислы в коннекторах платы котла – причина ошибки f61.

  • Конденсат. Капли воды на поверхности приводят к замыканиям электрических цепей и кодам неисправностей Вайлант.

  • Пыль. Насыщаясь парами, становится токопроводящим слоем. Убрать, и ошибка f61 исчезнет.

  • Реле, замыкающие цепи, через которые на газовый клапан, шаговый двигатель подаются управляющие напряжения. Их несколько, и «вычислить» нужное получится по дорожкам. Ошибка f61 часто связана с подгоранием контактной группы. Убирается заменой соответствующего реле. Но данный совет для тех, кто имеет опыт ремонта электронных устройств.

Если устранить неполадку своими силами не удается, обращаться в авторизованную сервисную организацию. При подаче заявки указать тип котла Вайлант (надпись на маркировочной табличке), год выпуска. Более тщательная диагностика отопительного агрегата – удел профессионала.

Ошибки котла Вайлант 6

Газовые отопительные установки Vaillant выпускаются в различных версиях. Наиболее покупаемые — настенные двухконтурные котлы Вайлант VUW трех серий: Turbo FIT, TEC Plus и Pro.

Анализ таблиц ошибок в их инструкциях показывает идентичность возникающих проблем, а для последних двух моделей руководство общее. Статья поможет разобраться с причинами некорректной работы или остановки оборудования по сигналу аварии и даст рекомендации по их устранению.

Котлы Вайлант — сложная техника, укомплектованная различными узлами, приборами, электроникой. А если добавить «газовые», то такие отопительные агрегаты представляют повышенную опасность в плане эксплуатации. Следовательно, самостоятельное устранение ошибок возможно лишь в разумных пределах.

Далее расшифровываются коды, с причинами появления которых в состоянии справиться грамотный пользователь, тем более что часть из них вызывается внешними факторами, а не поломками котла Вайлант. Решение остальных проблем — удел профессионала.

На заметку!

1. Ошибки Вайлант при нестабильном питании могут инициироваться скачками напряжения. Устраняются нажатием кнопки «Сброс». Если не помогает, нужно искать причину.

Обзор элементов управления Turbi FIT

  1. Кнопка ECO
  2. Кнопка режима отопления (ВКЛ/ВЫКЛ)
  3. Поворотная кнопка (ВКЛ/ВЫКЛ)
  4. Кнопка режима отопления (настройка температуры)
  5. Кнопка RESET (Сброс)
  6. Дисплей (индикация режима эксплуатации)
  7. Кнопка режима ГВС (настройка температуры)

2. Электротехнику специалисты-практики называют наукой о контактах. Ошибки, появляющиеся на дисплее Вайлант, формируются электронным модулем котла на основе информации от соответствующих датчиков. Поиск неисправности нужно начинать с проверки сигнальных линий

На что обращать внимание:

Контактные группы котла Vaillant

  • обрывы или окисления проводов, ламелей контактных групп;
  • замыкание на корпус, между собой;
  • неплотная посадка штекеров в гнездах разъемов;
  • повреждение изоляционного слоя.

Практика ремонта показывает: 85% ошибок котлов вызываются именно этими причинами. А значит, легко устраняются.

За основу взята инструкция на двухконтурные газовые Vaillant VUW TEC. Символика кодов других моделей котла может отличаться, но смысл ошибок и их причины одинаковы. Зная это, найти и устранить проблему несложно независимо от версии отопительной установки.

*Коды ошибок Вайлант серии Turbo FIT указаны в скобках

Ошибка F28 котла Vaillant: как исправить

Если нет желания разбираться в причинах и позволяют финансы, конечно же, можно отнести оборудование в сервисный центр. Однако самоделкины рекомендуют не опускать рук, постараться провести ремонт в домашних условиях.

Обращаю внимание, что речь идет о газовом оборудовании, поэтому необходимо соблюдать меры предосторожности. Агрегат необходимо выключить, чтобы полностью себя обезопасить

Мои действия во время поломки:

  1. Есть кнопка «снятие сбоя».
  2. Демонтаж оборудования.
  3. Проведение диагностики.
  4. Разбор котла.

Я знаком с устройством газового оборудования и первым делом проверяю электроды. Первая мысль — повредилась проводка. Если наблюдаются оголенные контакты, такую проблему устранить проще всего. Берется паяльная лампа, все становится на свои места. Однако при первом осмотре проблем с проводами не обнаружил, электроды все стоят на местах (по идее электронная плата должна получать сигнал).

Второй момент — это заземление. Оно проверяется при помощи тестера. Самое сложное — это клапан, по инструкции он обязан выдерживать определенное давление. В моем случае он явно барахлил и что делать, даже не догадывался. Решил просто заменить элемент, ошибка ф 28 пропала сама собой.

Причины, вызывающие ошибку f75 Vaillant

Клапан на байпасе

Его задача – защита механизма циркуляционного насоса от мощных гидравлических ударов. В клапане имеется пружина, и в случае загрязнения он полностью не закрывает канал (полуоткрытое положение). При начале работы насоса реле не реагирует на бросок давления, что и приводит к ошибке f75 Vaillant. Возможны наносы и в самом байпасе: проверить, промыть.

Перепускной клапан Vaillant

Расширительный бак

Корректность работы этого прибора мало кто связывает с ошибкой f75. Но если специальный резервуар периодически не обслуживается должным образом, давление в воздушной камере ниже нормы, он становится одной из причин появления такого кода неисправности.

РТИ постепенно теряет эластичность, в корпусе емкости накапливаются отложения, нанесенные из системы. Прямая связь расширительного бака с гидравлической схемой котла приводит к тому, что частично грязь попадает в Vaillant, к насосу.

Устройство закрытого расширительного бака

Совет

Сетчатый фильтр

В котлах Vaillant есть миниатюрный элемент очистки, устанавливаемый перед датчиком давления с целью защиты его полости от наносов. В процессе ТО нужно менять ежегодно, как любой расходный материал. Постепенное загрязнение сетки приводит к тому, что датчик не реагирует на изменение давления в трубе, и автоматика периодически выдает ошибку f75.

Сетчатый фильтр котла Vaillant

Насос

Циркуляционный насос Vaillant

Для точной диагностики состояния его следует демонтировать из котла Vaillant. Ошибка f75 свидетельствует об отсутствии вращения вала или низкой скорости. Результат один – циркуляции теплоносителя нет или она слабая, и датчик этого не улавливает. Тестирование насоса достаточно простое.

Электрическая часть

Повреждены провода циркуляционного насоса Vaillant

  • Наличие напряжения на клеммах. Если его нет, нужно оценить состояние ламелей, проводов: обрывы, окисления, замыкания.
  • Под крышкой находится конденсатор на 2 или 2,6 мкф (номинал уточнить по надписи на корпусе). Он обеспечивает пусковой ток. «Пробой» или утрата емкости – одна из причин ошибки f75 Vaillant (насос котла не запустится). Будет слышен характерный гул (при подаче напряжения на двигатель), но вал останется в статическом положении.
  • Проблема с обмоткой. Для определения целостности нужно измерить ее сопротивление: норма – 275 Ом. Символ ∞ на дисплее мультиметра указывает на обрыв, при отклонении от номинального значения в меньшую сторону (R<275) – межвитковое замыкание, при R=0 – на корпус.

Механическая часть

Забился насос котла Vaiilant

Раз ошибка f75 вызывается небольшим скачком давления, значит, работающий насос котла Vaillant не создает нужного напора. Причин немного.

  • Деформация крыльчатки.
  • Наслоение на ней мягких фракций, замедляющих вращение.
  • Окисление вала.

Солевые отложения удаляются очисткой и промывкой. Поврежденная крыльчатка меняется. В сервисных мастерских работоспособность насоса котла Vaillant могут восстановить: у них всегда имеются изделия б/у, и найти замену какой-либо детали несложно. Но лучше купить новый насос: стоит недорого.

Теплоноситель

Многие собственники объектов, особенно загородных, используют в системах антифризы для отопления. Специальная жидкость со временем утрачивает первоначальные свойства – на профессиональном сленге ее именуют «резиновой». При пуске котла Vaillant насос перекачивает уже среду, в составе которой пена. Как результат, пустоты (хаверны), и реле протока попросту не реагирует на изменение давления. Отсюда и ошибка f75.

Что рекомендуется

  • Подпитать контур. Котел Vaillant сможет работать, если давление повысится.
  • Заменить теплоноситель. Постоянно пополнять объем жидкости – не выход из положения. Ошибка f75 станет пропадать, но при функционировании в таком «принудительном» режиме датчик долго не выдержит. Как и любой состав, антифриз имеет срок пригодности. Если за этим следить, то по данной причине ошибка f75 Vaillant больше не высветится.

Коды сбоев, неисправностей и ошибок котлов вайлант

Появилась ошибка F28 на котле «Вайлант», что делать? В первую очередь, при возникновении подобных неисправностей не стоит сразу же начинать паниковать. Далеко не все знают, что абсолютно каждый котел от немецкой компании оснащен своей собственной системой диагностики, которая входит в состав электронного блока.

Все необходимые данные о работе системы можно получить также на жидкокристаллическом дисплее агрегата.

Также можно произвести и самостоятельные диагностические мероприятия. Сначала необходимо оценить, насколько прибор работоспособен. Для этого в первую очередь проверяются отводящие и подводящие соединения. Необходимо удостовериться, что отводы угарного газа, ГВС и конденсата полностью герметичны

Также нужно обратить внимание, чтобы в камере понижения давления отсутствовали серьезные загрязнения

На следующем этапе осуществляется проверка всей электрической проводки. Для этого нужно удостовериться, что разъемы и штекеры плотно «сидят» и не болтаются. В отводе конденсата и сифоне могут скопиться солевые или известняковые отложения, что также может повлиять на работоспособность агрегата. В случае появления таких загрязнений необходимо обязательно от них избавиться.

Иногда газовая горелка агрегата забивается нагаром. В этом случае ее необходимо очистить, а также обработать внутренние стенки всех рабочих камер и дымоход.

Как устранить возникшие неполадки

Большинство датчиков системы самодиагностики представляют собой терморезисторы, срабатывающие при изменениях контрольных параметров. Нередко возникают ситуации, когда небольшие колебания давления или температуры вызывают ложное срабатывание датчика, подающего команду на отключение или блокировку.

Способы устранения неисправностей

Поэтому, первым действием пользователя при обнаружении ошибки на дисплее, должен стать сброс (на разных моделях он выполняется своими способами, в инструкции пользователя на эту тему есть подробные разъяснения). Если после нескольких попыток (обычно, код пытаются сбросить три раза) положительных результатов не получено, приступают к более серьезным действиям.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Методы решения возникающих проблем зависят от типа и назначения датчика. Большинство из них требуют замены или восстановления оборванных контактов. Однако, некоторые неполадки приходится устранять более сложными способами — проверять состояние газовой аппаратуры, вентилятора, насоса и прочих узлов котла.

В каждом случае необходимо выполнить определенную последовательность действий:

  • уточнить в инструкции значение кода ошибки;
  • отыскать проблемный узел (деталь, элемент) в конструкции котла;
  • принять решение о способе ремонта (восстановление или полная замена);
  • непосредственное выполнение ремонта.

В некоторых случаях требуется восстановление отдельных элементов конструкции того или иного узла. Например, при выходе из строя пластиковой крыльчатки, нецелесообразно приобретать полностью новый вентилятор — достаточно купить саму крыльчатку и заменить дефектную деталь.

Однако, нередко возникают ситуации, когда купить необходимые элементы просто негде. В таких случаях пробуют восстановить работоспособность проблемной детали (хотя бы на время), но поиски замены не прекращают. Остановка газового котла означает отсутствие тепла и горячей воды, что в условиях российского климата недопустимо. Поэтому, решение возникающих проблем должно быть немедленным и максимально эффективным.

Проблемы с датчиками

Ошибки могут появиться даже когда претензий к функционированию Вайлант или контура отопления нет. Это бывает в двух случаях: неисправность в сигнальной цепи или датчике. Читать: обрыв линии/выход из строя измерительного элемента (короткое замыкание).

Датчик

Где искать причину

F08/F13

– то же для бойлера (высвечивается на дисплее одноконтурных версий Вайлант).

В инструкции на котел Vaillant серии VUW TEC таблица ошибок заканчивается 91-м кодом. Все, не указанные в статье – следствие неисправностей электронной платы или неправильного монтажа датчиков после замены. Их нередко по невнимательности меняют местами, путают провода, не обеспечивают плотного прилегания.

Если ремонт Вайлант или в системе производился своими силами, нужно вспомнить хорошее правило: смотри там, где что-то делал последний раз.

Нюансы монтажа и эксплуатации

Установку котельного оборудования производят специалисты газовой организации согласно инструкции к конкретной модели.

Особенности монтажа котлов Vaiilant:

  • компоненты присоединения (держатель, крепеж) входят в комплект поставки;
  • выдерживают минимальные монтажные зазоры сбоку, сверху и снизу;
  • соблюдение дополнительных расстояний до горючих материалов не требуется;
  • места сверления определяются по монтажному шаблону;
  • вместо смазки используется только вода или жидкое мыло, чтобы не испортить уплотнители;
  • по окончании работ соединения тщательно проверяют на герметичность.

Изделие имеет два уровня управления: пользователя и специалиста. Первый отображает основную информацию и дает возможность настраивать основные параметры системы с помощью клавиш и регуляторов. Второй используется для ремонта и технического обслуживания и защищен специальным кодом.

Возможные неисправности

Существует две группы проблем, возникающих при использовании газовых приборов отопления Вайлант. В первом случае котел полностью не работает, во втором — частично. Возможные причины неисправностей и меры по их устранению представлены в таблице.

В ситуации, когда система включена, дисплей может выдавать сообщения об ошибках. Что означают типичные коды неисправностей, их причины и методы устранения можно посмотреть в таблице.

Наиболее распространенные проблемы с оборудованием

F20/F22/23/24 (F10|F11) – перегрев.

Ошибки возникают при снижении объема теплоносителя в системе, резком повышении температуры, ее запредельной разницей на выходе и входе в Вайлант.

Рекомендация: залить в контур воду, доведя давление до нормы (2±0,5 бар). Произвести сброс и пустить котел. Повторное появление ошибки – свидетельство неполадки.

Вероятные причины

1. Протечка. Автономный контур – система замкнутая и закрытая: естественное испарение жидкости исключено. Убыль теплоносителя возможна только при механических повреждениях или нарушении герметичности. Проблемный участок трассы (прибор) найти несложно осмотром дома по признакам сырости, пятнам и разводам. Протечка редко возникает в самом котле Вайлант: чаще в местах соединения труб или радиаторах отопления.

2. Снижение скорости циркуляции. Теплоноситель перемещается медленнее, а горелка котла функционирует в заданном режиме. Отсюда перегрев и ошибка Вайлант. В чем причина?

  • Теплоообменник
  • Труба

Воздушная пробка. Определить и нивелировать такую проблему проще всего. Нужно проверить все радиаторы на степень нагрева: резкий перепад температуры на отдельных участках контура укажет на «виновника». Даже если стоят автоматические клапана, следует стравить вручную – они нередко отказывают при некачественной водоподготовке.

Насос. Ошибка перегрева котла вызывается остановкой прибора или снижением числа оборотов вала.

Насос котла Vaillant

В первую очередь проверяется питающее напряжение и выставленная скорость. Некорректная работа насоса Вайлант может быть следствием отложения солей на крыльчатке. Нужно демонтировать перекачивающее устройство, произвести частичную разборку и промыть. После пуска котла ошибка перегрева исчезает.

Теплообменник. Образование наслоений в его полости – одна из вероятных причин. Постепенное уменьшение диаметра канала негативно сказывается на циркуляции жидкости, отсюда перегрев котла Вайлант и ошибка.

Рекомендация: если на объекте имеется альтернативный источник тепла, прибор нужно снять и передать на сервисное обслуживание. Самостоятельная чистка неэффективна, и после пуска котел Вайлант может через месяц-полтора снова встать. Качественное ТО подразумевает заполнение полости теплообменного прибора агрессивной жидкостью, выдержкой не менее суток с последующей промывкой под напором. На месте этого не выполнить.

F26 (F07) – проблема с газовой арматурой.

Следует убедиться в целостности проводов и надежности контактов. Самостоятельно менять нецелесообразно – необходимо еще и грамотно настроить.

F27 – ошибка симуляции пламени.

Вероятная причина – датчик ионизации: замыкание проводов, загрязнение электрода, сырость. Если котел длительное время простаивал, нужно снять кожух и просушить (направленной струей теплого воздуха).

F28 (F04) – неудачный розжиг.

Причин появления такой ошибки много. Самостоятельно можно проверить лишь поступление газа на горелку котла, его давление, надежность сигнальных цепей и заземления. Остальные дефекты – в счетчике, магистральном фильтре, арматуре Вайлант, трансформаторе, электронной плате – должен определять специалист.

F29 – сбои котла, проблема с повторным розжигом.

Вероятные причины ошибки при автономной газификации: поломка редуктора, оледенение, выработка СУГ. Остальные неисправности идентичны F28, самостоятельно не определить.

F33 (F05) – некорректная работа вентилятора.

Ошибка вызывается его поломкой, отказом реле протока, неисправностью в электронном модуле котла. Если питающая и сигнальная линии не повреждены, нужно обратиться к специалисту.

F68 – неустойчивое пламя.

Вероятные причины

  • Нестабильное давление в магистрали.
  • Подсос воздуха. Если Вайлант работает на СУГ от баллонной группы, проверить все соединения.
  • Проблема с датчиком ионизации котла. Его загрязнение может быть причиной ошибки F68: очистить от нагара.
  • Газовый клапан котла Vaillant засорен
  • Мусор в газовом клапане

Все остальное связано с некорректной работой газовой арматуры, горелки котла. Форсунки можно обслужить самостоятельно: пылесос, зубная щетка. Если и после этого ошибка Вайлант не пропадает, вызывать мастера.

– Не определяется давление больше 50 мбар.

Порядок действий

Шаг 1 – перезапуск котла

В зависимости от типа Vaillant нажимается кн. «Вкл», «Сеть» или Reset. «Ложная» ошибка f72, вызванная колебаниями напряжения, исчезнет.

Кнопка для сброса ошибки F32 для котлов atmoTEC pro, turboTEC pro

Целесообразно питание котла Вайлант организовать через ИБП. За счет емкости аккумуляторов (встроенных, внешних присоединяемых) блок обеспечит стабильную работу отопительного агрегата в любых условиях, даже при аварии автономного источника или на ЛЭП.

Схема подключения резервного питания к котлу Вайлант

Шаг 2 – контроль электрических цепей

Ошибка котла Vaillant f72 – не обязательно неисправность NTC. Даже если он в рабочем состоянии, ЭПУ его «не видит» при обрыве сигнальной линии, коротком замыкании. Снять кожух агрегата, осмотреть жгуты, проверить надежность соединений, удалить скопившуюся пыль, конденсат. Эти несложные действия убирают ошибку f72.

Проверка сигнальных линий в котле Vaillant

Шаг 3 – проверка датчиков

Датчик NTC котла Вайлант

Полную диагностику в домашних условиях выполнить сложно – нужен электрический термометр и таблица зависимости значений сопротивления от t. Для каждого типа котла Вайлант свой график!

Что проверяется

  • Плотность прилегания NTC к трубе. Датчики в Вайлант накладные, фиксируются пластиной. Ослабление зажима, неправильное положение прибора, отсутствие термопасты под корпусом – причины ошибки f72.

  • Короткое замыкание. Мультиметр в режиме измерения R показывает 0 – внутренний пробой датчика.

  • Обрыв: сопротивление = ∞.

  • Работоспособность. Тестирование без таблицы зависимости R/t дает приблизительное понимание, пригоден датчик или нет. Характеристики NTC со временем «плывут», отсюда и ошибка f72. Методика несложная: измерить сопротивление при комнатной температуре, затем приложить прибор к горячей поверхности (например, корпусу чайника) и повторить (с учетом инерционности датчика через несколько минут). Если R уменьшилась, реагирует на изменение t (аббревиатура NTC расшифровывается как отрицательная температурная зависимость).

Датчик при подозрении на некорректную работу меняется. Стоимость в зависимости от типа котла Вайлант от 520 до 930 рублей.

Шаг 4 – осмотр ЭПУ

Электронная плата формирует коды неисправностей на основании информации, поступающей от датчиков. Ошибка f72 котла Vaillant становится результатом сбоев в работе ЭПУ. Диагностика выполняется на стенде, в условиях сервисной мастерской. С его помощью имитируются нештатные ситуации т оценивается реакция схем защиты.

Плата управления котлом Vaillant

На дому получится визуально оценить состояние платы. Часто устранение небольших дефектов снимает ошибку f72.

Что инициирует появление кода

  • Ненадежные соединения.

  • Обрывы сигнальных линий, оплавление оплетки проводов, их замыкания.

  • Деформация панели, трещины, обгоревшие участки.

  • Повреждения корпусов деталей.

  • Отслоения, разрывы дорожек.

  • Конденсат, пыль на плате. Впитывая влагу, слой превращается в проводника электрического тока. Отсюда сбои ЭПУ и ошибки котла Вайлант.

При чистке платы не использовать составы, содержащие спирт, агрессивные жидкости (растворители). Изоляция ЭПУ обеспечивается лаком – наносится тончайшим слоем для исключения замыканий. Если он поврежден, вероятность ошибок котла Вайлант возрастает.

Если приведенные в статье рекомендации не убирают код f72, обращаться в сервис. Просто мастерская по ремонту бытовой техники не подходит – возникнут сложности с запасными частями, подготовленными специалистами, документацией и оборудованием; нужна авторизованная сервисная организация. При подаче заявки указать год выпуска и тип котла Вайлант.
