Центральное отопление: принцип работы, достоинства и недостатки, отказ

Виды работ по обслуживанию системы

Согласно Приложению 1 к Методическому пособию по содержанию и ремонту жилищного фонда МДК 2-04.2004, ТО коммуникаций, технических устройств и помещений состоит из следующего перечня работ:

• консервация и расконсервация;
• регулировка кранов, вентилей, задвижек;
• регулировка и набивка сальников;
• уплотнение сгонов;
• проверка системы;
• очистка от накипи;
• отключение радиаторов в случае протекания;
• промывка и очистка составляющих компонентов;
• слив/наполнение водой системы;
• устранение воздушных пробок;
• укрепление трубопроводов.

При выявлении аварии производится ремонт и замена поврежденной арматуры.

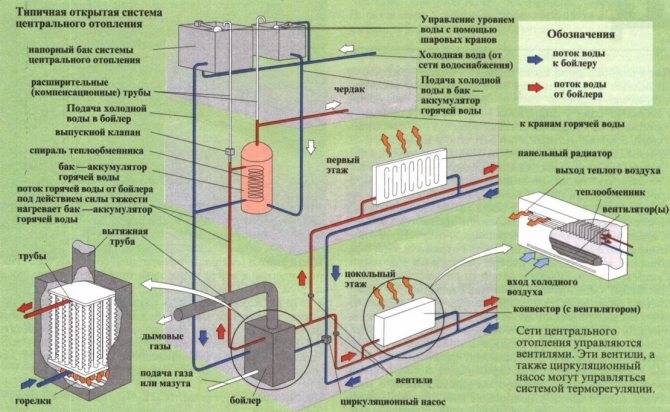

Структура системы центрального отопления

Централизованное отопление считается сложной инженерной конструкцией, основная задача которой состоит в выработке и обеспечении многоквартирных домов горячим водоснабжением и теплом. Сеть состоит из нескольких объектов:

• котельная или ТЭЦ, которые нагревают воду;
• трубопровод, который доставляет горячую воду до потребителей;
• оборудование в квартирах, которое распространяет тепло.

Однотрубная разводка

Однотрубная схема обогрева подразумевает подачу и отбор теплоносителя по одной магистрали. Считается самой неэффективной отопительной системой, потому что теряет много тепловой энергии во время транспортировки. Кроме того, к жителям верхних этажей вода доходит уже теплой, а не горячей. К недостаткам такой системы относят невозможность установки приборов учета и регулировки тепловой энергии, а также замены старых радиаторов отопления на новые. Это может нанести вред сети отопления всего дома.

Сейчас такую сеть отопления можно увидеть в хрущевках и сталинках. Позже появился усовершенствованный вариант, который назвали «ленинградка». В этой системе можно устанавливать ручные регуляторы и новые радиаторы.

Двухтрубная разводка

Как уже понятно из названия, подающая и обратная тепловые энергии двигаются по разным магистралям. Благодаря этому температура тепловой энергии практически одинакова на входах во все квартиры.

Замена радиаторов не имеет никакого влияния на общую сеть обогрева; допускается установка автоматических аппаратов регулирования и учета тепла.

Автономное отопление

Автономное отопление чаще встречается в новостройках, где владелец квартиры самостоятельно принимает решение по подключению к центральной системе обогрева. Также оно используется для частного сектора. Источником тепла в такой системе служит индивидуальная котельная, расположенная в квартире.

Централизованное отопление для многоквартирного дома

Работа центральной системы состоит в транспортировке теплоносителя с котельной в тепловой узел многоэтажки, а затем — его распределении по каждой квартире. Многие отечественные дома оборудованы однотрубной системой с двумя уровнями розлива. При подаче и обратке разводка труб размещается на чердаке. Это верхняя разводка системы отопления. При нижней размещение происходит в подвале.

Стояки различают:

• с попутным движением тепловой энергии;
• с движением с нижней части вверх;
• движение происходит сверху вниз.

Если используется нижний разлив, стояк соединяется перемычкой с другим стояком. Перемычки располагаются в чердачном помещении или в квартирах последнего этажа.

Структурные элементы систем центрального отопления

Главное отличие централизованного отопления в том, что выработка тепла происходит за пределами отапливаемых построек. Доставка теплоносителя осуществляется по магистральным трубопроводам. Это сложная разветвленная инженерная система, которая обеспечивает тепловой энергией множество объектов и рассредоточена на большой площади.

Главными элементами системы являются:

1. Источником теплоэнергии выступают теплоэнергоцентрали или крупные котельные. Здесь теплоноситель подогревается за счет использования определенного источника энергии. В котельных сразу нагревается вода, которая и является теплоносителем. А в ТЭЦ вода разогревается до парообразного состояния. Потом этот пар подается в турбины для выработки электроэнергии, и только после этого отработанный пар подогревает теплоноситель.

1. Разветвленная система трубопроводов называется теплосетями. Они предназначены для транспортировки теплоносителя на объект. Теплосети состоят из двух трубопроводов – подачи и обратки. Тепловые магистрали делают из труб диаметром 1-1,4 м, которые хорошо утепляются и прокладываются под землей или над ней. Для обеспечения маневренности и надежности работы теплосетей может использоваться несколько источников теплоэнергии, соединенных резервными магистралями.
2. Потребителем тепла является отопительное оборудование (радиаторы), которое установлено внутри отапливаемого дома.

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла

• Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
• Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
• Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.

По характеристикам теплоносителя

• Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
• Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

По схеме разводки

Основные схемы отопления в многоквартирных домах:

• Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
• «Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора

Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.

Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора

Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.

При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу

Какие бывают виды систем отопления многоквартирного дома

В зависимости от монтажа теплогенератора или местоположения котельной:

1. 1. Автономная система в квартире, где котел отопления монтируется в отдельном помещении или на кухне. Затраты на покупку котла, радиаторов и соответствующих материалов для разводки труб возвращаются быстро, так как такую автономную систему можно регулировать, исходя из собственных соображений относительно температурного режима в доме. Кроме того, индивидуальный трубопровод не теряет тепло, а наоборот – помогает отапливать помещения, так как проложен по квартире или по дому. Индивидуальный котел не нужно приспосабливать под реконструкцию централизованного отопления – один раз составленная и внедренная схема отопления будет работать всю жизнь. И, наконец, уже рабочую схему можно дополнить параллельно или последовательно включаемыми контурами, например, «теплым полом»;
   2. Вариант индивидуального отопления, который рассчитан на обслуживание всего многоквартирного дома или целого жилого комплекса – мини-котельная. В качестве примера можно привести старые котельные, обслуживающие квартал, или новые комплексы для одного или нескольких домов на разных источниках энергии – от газа и электричества до солнечных батарей и термальных источников;

1. 1. Централизованная схема отопления в многоэтажном доме – самое распространенное до сих пор рабочее решение проблемы.

Схемы отопления в зависимости от параметров рабочей жидкости:

1. 1. Отопление на обычной воде, в трубах которого теплоноситель не нагревается выше 65-700C. Это разработка из области низкопотенциальных систем, но чаще всего работают старые схемы с температурой рабочей жидкости, достигающей 80-1050C;
   2. Отопление паровое, где в трубах перемещается не горячая вода, а пар под давлением. Такие системы уходят в прошлое, и сегодня практически не используются при доставке тепла и обогреве любых типов многоквартирных домов.

Исходя из схемы трубной разводки:

1. 1. Самая распространенная — однотрубная система отопления многоэтажного дома, где и трубы подачи, и трубы обратки – это одна нитка теплотрассы. Такую схему до сих пор можно встретить в «хрущевках» и «сталинках», но на практике у нее есть большой недостаток: последовательно включенные в схему батареи или радиаторы не обеспечивают равномерного переноса тепла – каждый следующий обогревательный прибор будет немного холоднее, а последний радиатор в трубопроводе будет самым холодным. Для хотя бы примерно одинакового распределения тепла по помещениям каждый следующий в схеме радиатор необходимо оснащать бо́льшим числом секций. Кроме того, в однотрубной схеме отопления в пятиэтажном доме нельзя использовать радиаторы, не соответствующие расчетным параметрам, и приборы для регулировки отдачи тепла – клапаны и т.д. регулирования;
   2. Схема «Ленинградка» — более совершенное решение, но по той же однотрубной схеме. В этой схеме есть байпас (трубная перемычка), которая может подключать или отключать дополнительные обогревательные приборы, тем самым регулируя теплоотдачу в помещении;

1. Более совершенная двухтрубная система отопления в многоквартирном доме начала свое существование со строительства зданий по проекту так называемой «брежневки» — панельного дома. Подача и обратка в такой схеме работают раздельно, поэтому температура рабочей жидкости на входах и выходах квартир 9 этажного дома всегда одинакова, как и в радиаторах или батареях. Еще один плюс – возможность монтажа на каждом обогревательном приборе регулирующего автоматического или ручного клапана;
2. Лучевая (коллекторная) схема – последняя разработка для нетипового жилья. Все обогревательные приборы включены параллельно, а с учетом того, что это — закрытая система оо в многоквартирном доме, трубную разводку можно сделать скрытой. При реализации лучевой схемы все регулировочные устройства могут ограничивать или увеличивать подачу тепла дозировано.

Что по поводу оплаты за отопление?

Нужно ли людям, перешедшим на автономное отопление, оплачивать коммунальные услуги? Владельцы квартир с автономным отоплением будут платить за тепло по индивидуальному расчету. Правительство подготовило соответствующее постановление. Жители Волгоградской области на встречах в момент региональной недели пожаловались депутату на то, что в квартирах с индивидуальным котлом приходится платить по двойному тарифу за отопление.

Жители вынуждены были установить в квартирах индивидуальные котлы, так как теплоснабжающая организация на протяжении многих лет нарушала свои обязательства, и температура в доме была не выше 15 градусов. Так что монтаж жителями индивидуальных котлов во много вызвана простым желанием сделать свой дом теплым и комфортным и не зависеть от коммунальщиков.

Какое-то время они платили только за газ, но с 1 января 2016 года им стали приходить счета за централизованную подачу тепла. При этом если газ владелец двухкомнатной квартиры 50 квадратных метров зимой платит 1500 рублей, то за централизованное теплоснабжение – 2000 рублей. Для пенсионеров и семей с низким доходом лишние 2000 рублей – это существенные расходы.

При этом нужно учесть, что жильцы потратили деньги на монтаж дорогого оборудования, изоляцию стояков и демонтаж батарей центрального отопления. Коммунальные службы ссылаются на то, что они снабжают теплом общие домовые помещения: подъезды, чердаки и подвалы. Как отметил депутат, нужен особый учет использования тепловой энергии владельцем жилого помещения с автономной системой отопления.

После обращения депутатов Госдумы в Правительство Министерством строительства и ЖКХ России был составлен проект постановления, который предусматривает использование новой формулы расчета платы за центральное отопление с автономным отоплением. Сейчас проект корректируется и ждет согласования. Уже к следующему отопительному сезону данная проблема будет решена.

Автономная система отопления: разновидности

Автономное отопление с использованием газа на сегодня, пожалуй, самое распространенное в России. Ведь и газ, сам по себе, это пока еще довольно дешевое топливо. А принцип работы таких систем очень прост, и заключается он в следующем. Монтируется газовый котел, к которому при помощи труб присоединяются радиаторы отопления. Котел нагревает воду или другой теплоноситель, который естественным путем или принудительно (с использованием циркуляционного насоса поступает) в батареи, которые и отдают тепло в помещениях.

Для стабильной работы всей системы понадобиться также расширительный бачок, запорная арматура, а также датчики температуры и устройства ее контроля. Кстати, такой обогрев может не только обеспечивать вас дешевым теплом, но и дешевой горячей вод круглый год. Экономия на данном ресурсе также может быть двукратная. Надо лишь приобрести сразу двухконтурный газовый котел.

Двухконтурные газовые котлы

Итак, преимуществами такой системы являются:

• экономия на тепле по сравнению с централизованным обогревом в несколько раз;
• удобство – котел можно включать и выключать, когда вам нужно, и контролировать температуру в системе;
• к такой системе можно подключить теплые полы; и вообще ее несложно комбинировать с другим обогревом, например, электрическим;
• можно использовать трубы и радиаторы, какие вам нравятся; то есть, избавиться от старых и громоздких батарей, и поставить, например, современные, скрытые под панелями.

Однако имеются и свои минусы такого автономного обогрева:

• газовые котлы надо проверять и обслуживать ежегодно;
• при поломке нагревательного устройства его ремонт может обойтись вам в копеечку;
• за системой отопления вам придется следить самостоятельно – проверять, не текут ли трубы, равномерно ли прогреваются радиаторы, нет ли в них завоздушивания, стабильно и работает циркуляционный насос и так далее.

Однако все это только звучит страшно. При грамотном монтаже, который производят профессионалы, при покупке качественных элементов, о работе такой системы обычно можно не беспокоиться и проверять ее только раз в год – непосредственно перед началом отопительного сезона. Но зато, какая экономия каждый год на тепле и горячей воде!

Обогрев при помощи электроэнергии, конечно, не такой экономный, но более безопасный и даже удобный, потому что вам не придется добиваться разрешения на монтаж газового котла в своей квартире. А потому в последние годы электрические котлы становятся все более и более популярными.

Понять, почему довольно легко, ведь самих вариантов такого отопления гораздо больше. Так, здесь вообще можно не «городить» целые системы труб, а установить нагревательные элементы непосредственно в радиаторы. А есть еще электрические теплые полы, специальные радиаторы с большим КПД, конвекторы, инфракрасное излучение и так далее и тому подобное.

Но не все понимают, что даже такой обогрев эффективней централизованного, хотя на самом деле и здесь экономия – двукратная, при использовании современных приборов и грамотном монтаже всей системы. Для сравнения перечислим ниже преимущества и недостатки автономного обогрева электричеством. Итак, плюсы:

• большой выбор устройств и их возможностей;
• не требуется проводить в дом или в квартиру газ, либо покупать жидкое или твердое топливо, свет же в любом жилище быть уже должен;
• питаться система может, в том числе, и от альтернативных источников энергии;
• заметная экономия по сравнению с централизованным отоплением;
• безопасность – вы не отравитесь газом или продуктами сгорания любого другого топлива.

Отрицательные моменты:

при монтаже важно использовать мощные провода, и ваша проводка должна их выдерживать; то есть потребуется отдельная линия;
при отключении электричества вы лишитесь и тепла.

Центральное отопление: почему газовое отопление выходит дешевле

Кому-то может показаться, что выгода от такой перестройки будет сомнительная, ведь за голубое топливо также приходится платить. Однако те, кто уже перешел на индивидуальный обогрев с использованием газовых котлов, могут с ними с легкостью поспорить. Ведь помимо заметной экономии средств на центральном отоплении, это дает хозяевам квартиры возможность:

• включать и выключать тепло самостоятельно и в любое время;
• использовать экологически чистый вид топлива для обогрева;
• регулировать расход, а на время длительного отсутствия, вообще, сделать его минимальным.

Однако есть и один существенный минус у всех подобных проектов –  их невозможно реализовать в многоквартирных домах, высотой более десяти этажей.

Газовый котел для автономного отопления

Отдельным вопросом стоит выбор типа котла, который будет нагревать теплоноситель для системы отопления в квартире. Он может быть либо газовым, либо электрическим. В этом разделе рассмотрим первый вариант.

Газовый котел для автономного отопления

На сегодняшний день газовые отопительные котлы являются самыми популярными среди оборудования подобного класса. Они прекрасно проявляют себя как в частных домах и коттеджах, так и в системе автономного обогрева в городской квартире. К преимуществам газовых котлов перед остальными устройствами относятся следующие.

1. Дешевизна топлива. Топить квартиру, дом в частном секторе или загородный коттедж газом выгоднее всего – цена топлива относительно низкая. Следовательно, отказавшись от централизованного отопления и перейдя на подобный нагревательный котел, вы получаете возможность сэкономить большое количество денег и быстрее окупить все затраты на перепланировку.
2. Бесшумность – современный котел не будет вам мешать спать, отдыхать или заниматься домашними делами.
3. Компактность – нагревательный котел средней мощности, работающий на газу, занимает не слишком много места. Его габариты сравнимы с одной секцией кухонного шкафа.
4. Функциональность – современная автоматика позволяет иметь большую свободу действий в настройке работы газового котла.

Газовые котлы

Но есть у подобного устройства и один недостаток. Связан он с топливом – газовый котел является пожароопасным оборудованием. Потому подключение к подаче энергоносителя лучше доверить опытному специалисту, имеющему соответствующие разрешения и допуски и обладающему всеми необходимыми инструментами и навыками работы с ним. Что такое конвектор давления и как его установить, Вы можете посмотреть на нашей странице.

Газовые котлы, в свою очередь, подразделяются на два основных типа – одно- и двухконтурные. В первом случае топливо сжигается для нагрева только теплоносителя системы отопления и ни для чего более. Двухконтурный котёл еще и снабжает вас горячей водой, от централизованного снабжения которой вы также в будущем сможете отказаться.

Устройство газового котла

Рассмотрим устройство котла, представленного на изображении выше. Это двухконтурный отопительный прибор с разделенными теплообменниками – верхний используется для нагрева жидкости для отопления, а нижний – для горячей воды, применяемой жильцами квартиры. Насос создает нужный уровень давления в магистрали. Расширительный бак позволяет компенсировать увеличение объема жидкости в системе отопления при повышении температуры. Продукты горения, образованные в ходе работы котла, отводятся в коаксиальный дымоход. Через него также вентилятором забирается воздух с улицы, необходимый для функционирования камеры сгорания.

Обслуживание расширительного бака

Что такое центральное коммунальное отопление

Для создания, грамотной организации, обеспечения бесперебойной работы столь масштабной разветвлённой системы требуется масса оборудования, различных сооружений, труб, арматуры и т.д. Все они объединены в целостный комплекс, который состоит из

1. главного теплообменника, выступающего источником энергии для нагрева воды
2. трубопровода, распределяющего её по отдельным веткам, идущим к домам
3. потребителей – внутриквартирных разводок с радиаторами

Система управляется уполномоченными коммунальными организациями, которые взимают с пользователей плату согласно установленным тарифам и заключённым договорам.

Опрессовка системы отопления

Некоторые мероприятия, например, опрессовка, позволяют своевременно выявить неисправности. Для начала обсудим, что такое опрессовка системы отопления. Под этим термином подразумевают комплекс действий, направленных на контроль состояния отопительного оборудования и его пригодности к эксплуатации.

С этой целью специально создается избыточное давление, которое максимально приближают к предельному. Последнее определяется расчетным путем. Далее имитируют гидравлический удар, который может возникнуть в системе в любой момент.

Опрессовку необходимо проводить:

• по завершении монтажа во время сдачи системы в эксплуатацию;
• после ремонта отопительных приборов;
• в случае замены части трубопровода;
• при подготовке к отопительному сезону.

Стоит упомянуть, как проводится опрессовка системы отопления в многоквартирном доме. Этот процесс состоит из нескольких этапов:

1. Наполнение системы водой.
2. Повышение в ней давления.
3. Контроль показателей приборов, которые измеряют давление.
4. Осмотр на предмет наличия течи.
5. Устранение неполадок в случае обнаружения.
6. Составление акта о проведение опрессовки.
7. Наполнение системы водой.

Проводит опрессовку предприятие, учреждение или организация, эксплуатирующие систему отопления.

Для чего промывается система отопления

На стенках системы собирается накипь, которая может вызвать проблемы в работе оборудования. В частности, она приводит к износу труб и уменьшению теплоотдачи. Предотвратить негативные последствия призвана промывка системы отопления в многоквартирном доме.

Батареи и горизонтальные участки труб из-за медленного движения теплоносителя через какое-то время заиливаются. Без промывки снижается скорость циркуляции воды, а механический износ труб и арматуры наоборот ускоряется.

В многоквартирных домах промывка проводится в случае обнаружения недогрева отдельных батарей.

Важно знать не только когда следует проводить данное мероприятие, но и как правильно промыть систему отопления. Так, необходимо учитывать следующие условия:

• для промывки можно использовать водопроводную, техническую или сетевую воду;
• процедуру нужно проводить до тех пор, пока вода не посветлеет и из нее не станет выходить грязь, окалина и шлам;
• в открытой системе следует сначала сделать промывку, потом дезинфекцию и еще одну промывку. Это повторяется до тех пор, пока вода не будет соответствовать питьевым нормам.

Нормативные документы предписывают ежегодное проведение данной процедуры.

Разные способы промывки

Выделяют несколько способов промывки системы отопления дома:

1. Механический. Главная его цель – очистка радиаторов от грязи и внутренней поверхности контура от накипи. Повысить эффективность позволит предварительный демонтаж батарей и прочистка радиаторов и труб.
2. Гидродинамический. Для проведения процедуры понадобится специальное оборудование. Вода подается не из крана через шланг, а с помощью насоса под высоким давлением. Это позволяет быстро справиться с грязевыми и солевыми отложениями.
3. Химический. Во избежание механического вмешательства используют химические соединения/растворы. Демонтаж радиаторов необязателен. Такой метод подойдет, если нужно восстановить работоспособность отопительной системы, которая эксплуатировалась десятилетиями, а также когда необходимо удалить отложения из стальных труб.
4. Гидропневматический. Суть этого способа заключается в подаче воздуха внутрь отопительного контура под высоким давлением. Достигается такая цель путем использования компрессора.
5. Электрогидроимпульсный. В основе работы метода лежит использование энергии электрического импульса. Она направлена на разрушение солей, осевших на стенках трубопровода. Сами трубы никакому воздействию не подвергаются.

Разработка схемы

На начальном этапе над разработкой схемы отопления трудятся специалисты-теплотехники, который проводят ряд расчетов и добиваются одинаковых показателей эффективности системы обогрева на всех этажах строения. Ими составляется аксонометрическая схема системы отопления, используемая в дальнейшем монтажниками. Корректно проведенные специалистами расчеты гарантируют, что для спроектированной системы отопления будет характерно оптимальное давление теплоносителя, которое не приведет к гидроударам и перебоям в работе.

Включение в схему отопления элеваторного узла

Подготовленная теплотехниками схема центрального отопления многоквартирного дома, предполагает, что в радиаторы, расположенные в квартире будет поступать теплоноситель приемлемой температуры. Однако на выходе из котельной температура воды может превышать 100 градусов. Чтобы добиться охлаждения теплоносителя путем подмешивания холодной воды, производится соединение обратки и подающей магистрали элеваторным узлом.

Разумная схема элеватора отопления позволяет узлу выполнять ряд функций. Главной функцией узла является непосредственное участие в процессе теплообмена, поскольку горячий теплоноситель, попадая в него, дозируется и смешивается с инжектируемым теплоносителем из обратки. В итоге, узел позволяет добиться оптимальных результатов в вопросах смешивания горячего теплоносителя из котельной и остывшей воды из обратки. После этого подготовленный теплоноситель оптимальной температуры подается в квартиры.

Конструктивные особенности схемы

Эффективная система отопления в многоквартирном доме схема которой требует грамотных расчетов, подразумевает и использование множества других конструктивных элементов. Сразу после элеваторного узла в систему отопления интегрируются специальные задвижки, регулирующие подачу теплоносителя. Они помогают контролировать процесс отопления всего дома и отдельных подъездов, однако доступ к этим приборам имеют лишь сотрудники обслуживающих коммунальных предприятий.

В схеме отопления помимо тепловых задвижек используются и более чувствительные приборы для регулировки и настройки отопления.

Речь идет о приборах, повышающих производительность отопительной системы и позволяющих добиться максимальной автоматизации процесса обогрева дома. Это такие устройства, как коллекторы, терморегуляторы, автоматика, теплосчетчики и пр.

Обслуживающие организации

В многоквартирных домах обязанность по обслуживанию системы отопления ложится на плечи управляющей компании. Последняя имеет право:

• выполнять все работы силами своих сотрудников;
• привлечь подрядчиков.

Заключение договора на ТО системы

Для выполнения работ по техническому обслуживанию системы отопления нужно заключить специальный договор. В этом документе указываются следующие данные:

• перечень предоставляемых услуг, их отдельные компоненты и характеристики;
• сроки выполнения работ;
• стоимость услуг;
• права и обязанности сторон;
• ответственность за нарушение положений соглашения.

Договор можно заключить один раз или периодически переподписывать. Этот документ является гарантией того, что система отопления будет работать качественно.

Заключение

Подводя итог, хочется сказать, что  лучше и не пытаться экономить на батареях. Залитая кипятком обстановка и потоп у соседей обойдутся куда дороже, чем несколько действительно качественных радиаторов. Лучше всего для квартиры выбирать проверенные годами чугунные изделия, или современные конструкции из биметалла.

Также важно приглашать для установки хорошего сантехника, который действительно в этом разбирается. Он сможет вам сделать все аккуратно и безопасно, учитывая специфику подключения именно в вашей ситуации. Расскажите, какие батареи стоят у вас, чем был обоснован именно такой выбор? Всего доброго!

Расскажите, какие батареи стоят у вас, чем был обоснован именно такой выбор? Всего доброго!
