Принцип работы и разновидности насосной станции

Принцип действия эжектора

Конструкция эжектора включает в себя несколько элементов – входной патрубок эжектирующей воды с сужающимся соплом и основную трубу с боковым патрубком для эжектируемой среды, камерой смешения, цилиндрическим горлом, расширяющимся диффузором и выходным патрубком.

При подаче под давлением в эжектор эжектирующей воды ее скорость в сопле резко возрастает. При этом в камере смешения создается зона разрежения и в нее начинает поступать эжектируемая вода или газ. Обе среды смешиваются и под давлением, немного меньшим первоначального на входе в эжектор, поступают на выход устройства.

Большинство приобретаемых частными домовладельцами погружных насосов обеспечивает надежную работу при глубине водоносного слоя 7-10 м. Подключение в схему эжектора позволяет обеспечить надежное водоснабжение с глубины, доходящей до 20-40 м.

Насосная станция — альтернативные варианты

Кроме традиционных конструкций насосных станций, используются альтернативные варианты. Их принцип работы основан на использовании ступенчатой системы, которая представляет собой конструкцию из резервуаров, расположенных на различной глубине. Все они соединяются между собой трубами и перекачивают воду кверху из нижней ёмкости.

Таким образом, выбирая насосную станцию для своего дома, хозяин должен руководствоваться известными рекомендациями, позволяющими правильно выбрать систему в зависимости от производительности и размеров скважины.

Карта сайта / Вентиляция / Водоснобжение / Отопление /

Как выбрать насос поверхностный –основные факторы при покупке

В первую очередь при покупке нужно определиться с задачами, которые будет решать поверхностный насос

Если агрегат будет перекачивать воду для питья, бытовых нужд жителей и полива огорода, значит, нужно обращать внимание на следующие факторы:

  • Производительность насоса – чтобы обеспечить семью из 3–4 человек водой для питья и полива, устройство должно перекачивать не менее 3 м3/ч;
  • Протяженность трубы по горизонтали и глубина забора – два эти параметра связаны между собой. Чтобы выбрать насос для колодца, необходимо ориентироваться на соотношение 1:4, то есть, при наличии источника глубиной 2 метра, протяженность горизонтальных труб не должна превышать 8 м;
  • Напор воды – очень важный фактор. Узнав глубину колодца, к этому показателю следует прибавить 30 м. Подобрать насос нужно так, чтобы указанный в его паспорте напор не был меньше полученных расчетов;
  • Количество точек потребления воды – необходимо учесть, что чем больше этих точек, тем мощнее должен быть насос. В противном случае при открывании сразу нескольких кранов давление в системе резко упадет.

https://youtube.com/watch?v=zd3h74o1lZA

Конструкция и принцип действия водяных станций

Погружные модели опускают в воду, где они охлаждаются при работе. Для защиты от перегрева при падении уровня жидкости они имеют встроенную автоматику. Поверхностные модели устанавливают на удалении от источника в помещениях с постоянной плюсовой температурой. Вода всасывается через трубу, опущенную в источник.

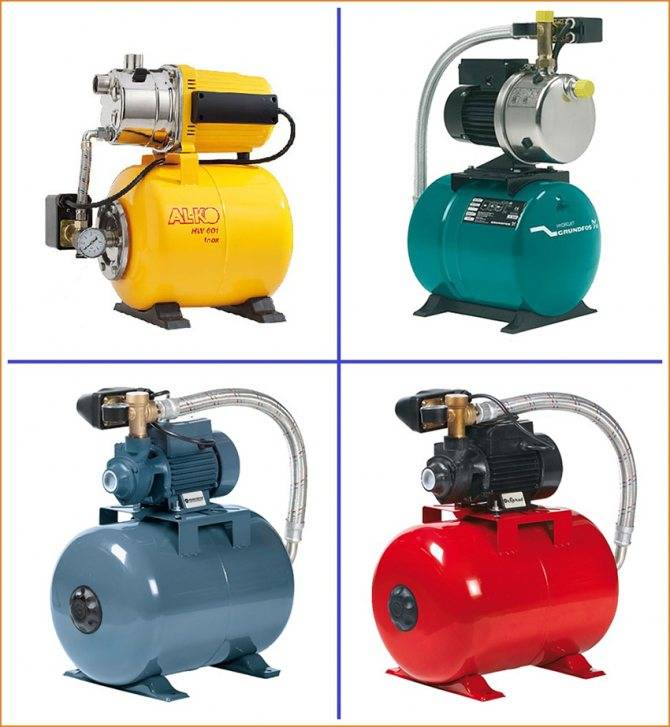

В отдельный вид можно выделить насосные станции — компактные водонапорные комплексы.

На общей станине смонтированы:

  • поверхностная помпа;
  • накопительный мембранный бак;
  • автоматика из реле давления и манометр.

Гидроаккумулятор разделен надвое эластичной мембраной. Когда электронасос включается, во вторую часть бака закачивается вода. Под ее воздействием мембрана сжимается, создавая давление в водопроводе. Его уровень контролирует реле, которое отключает помпу при достижении верхнего заданного порога.

Принцип работы насосных станций.

Если открыть кран, в него из бака начинает поступать вода. Давление постепенно снижается; когда оно достигает нижнего уровня 1,5 атм, реле включает электродвигатель. Вода вновь начинает закачиваться в систему, цикл повторяется. Стабильное давление, которое поддерживается автоматически, позволяет подключать любые бытовые приборы, организовать автополив участка.

В насосных станциях преимущественно установлены помпы центробежного типа. Единственный их недостаток — шумность в работе.

Преимуществ больше:

  • могут качать воду, содержащую примеси песка;
  • КПД бытовых моделей достигает 70%;
  • объем прокачиваемой жидкости до 20 м³/час;

Принцип работы простой: вода поступает на центробежное колесо и выталкивается через патрубок. Выпускаются многоступенчатые модели с несколькими центробежными колесами в отдельных камерах. На каждом последующем повышается давление. Напор, создаваемый бытовыми , превышает возможности помп других типов и достигает 300 м.

применяются в станциях реже. Они всасывают воду лопастями, работают почти бесшумно. Высота подъема не превышает 100 м, а объем прокачки 5 м³.

Станции от производителей оснащаются в большинстве

Их важное преимущество — возможность использовать в самых узких скважинах диаметром 32 мм, куда погружная помпа не войдет. Опускают шланг, через который засасывается вода с глубины 7-10 м

С большей глубины воду качают погружными электронасосами. В быту применяются несколько видов, среди них есть центробежные и вихревые. Используют также , которые подают воды до 15 м³/час на высоту 100 м. Рабочая часть в них — змеевидный винт, который всасывает жидкость и проталкивает в выходной патрубок.

Для колодцев используют вибрационные электронасосы. В них под воздействием электромагнита быстро перемещается мембрана, засасывая воду. Они прокачивают до 1,5 м³/час жидкости, предельный напор 80 м. К достоинствам относится быстрая установка и демонтаж, долговечность. Преимущественно используют сезонно дачники для полива участка, других хозяйственных нужд.

Критерии выбора оборудования

Установка перекачивающих станций показана в следующих ситуациях:

  • Большой расход воды, и насос в стандартной комплектации не справляется с этой задачей.
  • Требуется бесперебойная подача ресурса без использования громоздких накопительных емкостей.
  • Недостаточное давление для работы бытовой техники, в результате чего приборы могут выйти из строя.

Для правильного выбора насосной станции необходимо определиться со следующими параметрами:

глубина скважины;

  • расстояние от источника до самой крайней точки водозабора;
  • объем потребления;
  • мощность устройства;
  • условия эксплуатации оборудования (на основании этого выбирают материал корпуса);
  • наличие и тип эжектора;
  • какие меры безопасности предусмотрены в комплекте приобретаемой установки (заземление, класс защиты и др.).

Как выбрать насосную станцию

При условии правильного выбора насосного агрегата будет обеспечено автономное водоснабжение загородного дома, коттеджа, полностью отвечающее потребительскому спросу.

Для этого необходимо определиться с основными характеристиками будущей станции:

  • глубина всасывания;
  • производительность;
  • мощность;
  • объем гидроаккумулятора.

Помогут примерные измерения и расчеты, которые можно произвести самостоятельно:

  1. Глубина, с которой предстоит качать воду.
  2. Расстояние от источника до точек забора воды.
  3. Средний расход воды со всех точек одновременно. При условии, что через кран расходуется воды около 4 л/мин и 10 – 12 л/мин при использовании душа, можно рассчитать примерный единовременный расход воды всеми потребителями в час. Этот показатель будет соответствовать производительности станции.

Мощность насосной станции

Учитывая ежесуточную потребность в воде необходимо подобрать мощность насосной станции.

На этот показатель будет влиять:

  • высота подъема воды;
  • удаленность агрегата от скважины;
  • производительность источника водозабора.

Среди бытовых установок мощность составляет 0,6 – 1,5 кВт. Из них можно выбрать, оптимальный вариант, не переплачивая.

Чем меньше расстояние от скважины и глубина залегания водоносного слоя, тем меньше мощности требуется для водоснабжения.

Производительность станции

Количество воды, которое агрегат способен выдать в водопроводную систему дома в час, является производительностью станции.

Она указывается в техническом паспорте, прилагаемом к товару. Производительность бытовых установок для дома и дачи колеблется между 2000 – 6000 л/ч.

Если не предвидится большой расход потребляемой воды, то следует обратить внимание на мини – установки

Объем накопительного резервуара

Выбирая насосную станцию для дома, следует обратить внимание на объем накопительного бачка. Он зависит от потребляемого количества воды и должен обеспечить водоснабжение при отключении электроэнергии

Объем бачка может быть от 8 л до 100 л.

Защита от сухого хода и перегрева

Агрегаты водоснабжения, имеющие защиту от перегрева и сухого хода, отличаются безукоризненной работой. Система автоматически отключается при отсутствии воды в скважине, ограждая электродвигатель от перегрева.

Такой вид защиты продлевает срок службы насосной станции и увеличивает стоимость.

Способы управления

  1. Автоматический способ управления. Когда достигается верхний и нижний предел давления, специальное реле включает или выключает насос.
  2. Ручной.
  3. Дистанционный.

Высота всасывания насосных станций

Вода открытых водоемов вблизи ее поверхности находится под действием атмосферного давления, величина которого выраженная в метрах водяного столба. равна 10 м (1 ат = 10 м вод.ст.). Даже если предположить, что внутри рабочей камеры центробежного насоса (вблизи оси) возникает абсолютный вакуум (это разумеется не так!), то разность давлений между местом водозабора и насосом не превысит 1 ат. Получается, что высота 10 м от уровня оси насоса — это теоретический предел подъема (самовсасывания) жидкости таким насосом.

Станции Aquario с центробежными насосами характеризуются максимальной высотой всасывания 8 м, складывающейся из высоты оси насоса над поверхностью 0,5 м и глубины залегания воды 7,5 м. Высота всасывания вихревого агрегата поменьше, не более 7 м (рекомендуется использовать при глубинах залегания воды до 5 м).

Высоту самовсасывания центробежного агрегата можно поднять, используя встроенный эжектор. Это дополнительный, т.наз. струйный насос, размещаемый внутри рабочей камеры основного механизма, повышая его самовсасывающую способность. Станции Aquario, оснащенные насосами со встроенным эжектором, имеют высоту всасывания 9 м.

Эжектор (самодельный/покупной) можно разместить вне насоса, опустив его внутрь водоема к месту водозабора. При этом от насоса станции к водозабору подходят два трубопровода, образующие циркуляционное кольцо, включающее основной агрегат и эжектор. Небольшая часть забираемой воды непрерывно циркулирует по кольцу, создавая внутри эжектора за счет специально созданной формы потока область высокого давления на выходе, и область низкого давления перед боковым всасывающим патрубком, через который внутрь корпуса устройства непрерывно добавляется основной поток воды, суммирующийся с небольшим потоком циркуляции. Таким способом высоту всасывания можно поднять до 10-15 м и более (правда ценой некоторого снижения кпд станции).

Как устроена насосная станция?

С накопительным баком

Устройство насосной станции, где присутствует накопительный бак, на сегодня считается устаревшим, хотя такие варианты еще можно очень часто встретить. Дело в том, что накопительный бак является достаточно громоздкой конструкцией. Напор и количество воды в емкости контролируется поплавком. При снижении уровня воды до заданных величин, срабатывает датчик, который и запускает подкачку. Такая система долгое время была очень популярной, несмотря на целый ряд очевидных недостатков:

  • вода идет самотеком, поэтому низкий напор;
  • большие габариты;
  • сложность монтажа;
  • бак должен быть установлен выше уровня самой станции;
  • если выйдет из строя датчик переполненности, то неизбежен перелив воды в помещение.

С гидроаккумулятором

Устройство насосной станции водоснабжения гидроаккумулятором – это принципиально новый подход в создании автономного водоснабжения. Дополненная реле давления, такая система является самой прогрессивной и характеризуется гораздо меньшим числом недостатков.Посредством реле контролируется верхний предел давления окружающего воздуха, а в гидроаккумуляторе он сжимается под давлением воды. Как только устанавливается нужное значение давления, насос отключается, а снова начнет работать при поступлении сигнала реле о нижнем пределе давления. Если потребление воды небольшое, то насос включаться не будет – в кран будет подаваться вода из бака.

Общая комплектность

Независимо от того выбрана насосная станция с накопительным баком или аккумулятором, кроме одного из этих элементов она будет укомплектована:

  • насосным агрегатом;
  • мембранным напорным баком, ограничивающим число запуска насоса;
  • реле давления;
  • манометром;
  • кабелем;
  • разъемом для подключения;
  • клеммами для заземления.

Виды и варианты насосного оборудования

Насосная станция для водоснабжения дома использует разные типы нагнетателей: погружные, поверхностные. Первые устанавливаются внутри самой скважины, вторые монтируются вместе с накопительной емкостью или на некотором расстоянии в доме, ином месте, если это позволяют технические возможности.

Далее опишем особенности, качества, сравнительную характеристику разновидностей перекачивающих устройств.

Погружные

Насосная станция с погружным насосом:

  • оптимальная для любых типов колодцев около частного жилья. Такие приборы намного дешевле, они очень компактные, легкие, их можно вытаскивать и использовать для иных целей, например, для откачки воды из подвалов. Эти станции для скважины также подходят даже для подъема воды из глубины в 100 м (артезианские колодцы)
  • большая высота подъема, но небольшая производительность, скромные напорные характеристики
  • подойдет как для обычных, так и для глубоких скважин (артезианских)

Поверхностные

Насосная станция для дачи поверхностного типа:

  • устанавливается на одной раме с ГА, блоком управления, образуя цельный комплект
  • удобная для абиссинских (глубина 8 – 15 м), неглубоких, «на песок» источниках, то есть, для обычных скважин около частного дома. Это обусловлено минимальной шириной обсадных труб: в колодец опускается не сам аппарат, поскольку это может вызвать трудности, а только сравнительно тонкий выкачивающий шланг. Зеркало воды расположено неглубоко, поэтому такой вариант приемлем
  • намного легче контролировать, осматривать, делать ревизию, обслуживать, регулировать, менять детали
  • ограниченные возможности подъема воды: возможности заводской классической модификации – всего 8 – 15 м
  • отличная производительность, напор, но малая подъемная сила, ограниченность в использовании – неглубокие источники
  • возможность использовать в очень узких колодцах – от 32 мм

При монтаже на конце подающего шланга, около дна колодца в обязательном порядке устанавливают сетчатый фильтр, а также обратный клапан. Первый фильтрует от грязи, так как помпы требовательные к чистоте. Второй исключает обратную течь, когда не идет подкачка.

Эжекторы

Насосная станция устройство может иметь с дополнительными механизмами, повышающими ее показатели. Эжекторные приборы – это компромисс между двумя указанными выше изделиями. Они устанавливаются дополнительно к поверхностным агрегатам. Основа их работы – способность создавать разреженную зону в трубопроводах, используя разницу давлений.
Устройство являет собой конусообразное приспособление. Двигаясь по нему, поток ускоряется по мере сужения одного из концов. В том сегменте, где скорость увеличена, создается разреженность, жидкость, в которую захватывается через патрубки или отверстия из внешней среды.

Существует два типа таких механизмов: насосная станция с выносным эжектором или со встроенным. Первые опускаются в колодец. В этом случае насос увеличивает свои показатели подъемной силы к 25 – 45 м. Эжекторы выносного типа эффективнее. Они имеют нескольку иную конструкцию. Это две трубы, размещенные параллельно: вакуумно-нагнетающая и основная. Одну из них (основную) можно заменить шлангом.

Минус встроенных эжекторов: насосная станция для воды не увеличивает показатель высоты подъема – возрастает лишь производительность. Недостаток выносных устройств: чувствительность к песку, загрязнениям.

Общие минусы: повышенный уровень шума (это актуально, если система расположена близко к дому), не любит воздуха в шлангах – это делает запуск нагнетателя хлопотным делом.

Вихревые, центробежные насосы

Помпы также различаются по своей внутренней конструкции, принципу действия: вихревые, центробежные или же тихие, шумные, если учитывать уровень шума:

вихревые. Внутри находятся лопасти, которые двигаются, создавая всасывание. Данные изделия почти бесшумные. Недостаток: небольшая подъемная глубина, непереносимость перепадов температуры, при замерзании останавливаются или выходят из строя. Подойдут для монтажа внутри жилого дома

центробежные. Шумные. Достоинства: мощные, качают с больших глубин, работают при разном температурном режиме, поэтому могут устанавливаться где угодно, в том числе в холодных приямках

Обзор популярных насосных малых станций

Специализированные магазины предлагают большой выбор моделей агрегатов для перекачки воды от разных производителей. Не зная, какой из них лучше, достаточно трудно выбрать надежную и качественную НС. Поэтому стоит изучить характеристики и оценить мощность самых популярных моделей.

Вихрь – недорогой вариант для садового участка

Эти модели насосов используются для подкачки воды с глубины до 9 метров и имеют мощность в 0,8 кВт. У них большой объем бака, производительность от 6л/мин и небольшой вес.

Работать аппараты Вихрь могут при температуре до +50С. Рекомендуются для небольших одноэтажных домов на участках до 1 га.

KARCHER и AL – KO HWA

Насосные станции этого производителя имеют достаточно небольшую мощность в 950 кВт, но отличную производительность – 3800 л/час. Это гарантирует экономию электроэнергии.

Максимальная высота агрегатов KARCHER может быть до 8 метров. Используется он для систем водоснабжения коттеджей, загородных домов и полива садовых участков.

Агрегаты с мощностью в 1,3 кВт предназначены для перекачки воды с глубины до 50 метров из колодцев и скважин. Применяются они в основном для поддержания в водопроводной системе нужного давления и для полива приусадебного участка.

НС оборудованы автоматическим встроенным реле подачи и отключения воды, а также защитой от перегрева.

GRUNDFOS и НС GARDENA 4000/5 CLASSIC

Итальянские агрегаты Grundfos для автономного водоснабжения обладают глубиной всасывания до 8 метров, мощностью в 720 Вт и производительностью до 3 куб. м/ч.

Оборудование можно использовать для обеспечения водой небольших загородных домов. В жарких районах страны эксплуатировать эти устройства не рекомендуется.

Насосы НС GARDENA 4000/5 CLASSIC отлично подходят для самых различных нужд. Их можно использовать для обеспечения частного дома системой водоснабжения и для получения питьевой воды на участке.

Максимальная производительность аппаратов – 3500 л/час при небольшой мощности в 850 Вт. Что значительно позволяет экономить электроэнергию.

НС GARDENA 4000/5 CLASSIC отлично подойдет для большинства владельцев частных домов, так как имеет достаточно небольшую стоимость – около 9000 рублей.

Марина – оборудование для больших глубин

С помощью насосной станции Марина можно добывать воду с глубины до 25 метров.

Предназначенный для получения чистой воды агрегат выполнен из чугуна, имеет мощность в 1,1 кВт и производительность – 2400 л/час. Такие характеристики оптимальны для использования НС в частном доме.

WILO JET HWJ – станция для сложных условий использования

Такой агрегат относится к резервуарам открытого типа и считается самовсасывающей системой. Его мощность составляет 750 кВт, а работать он может на глубине до 42 метров.

Предназначена НС этой модели для водоснабжения частных домов и участков и для поддержания в системе необходимого давления. Эксплуатироваться она может в различных, даже самых трудных климатических и других условиях.

Советы по выбору насосной малой станции

Изучив характеристики агрегатов и их популярных производителей, выбирая для своего дома НС, рекомендуется обратить внимание на советы специалистов

  1. Для колодцев и источников с небольшой глубиной достаточно будет использование бюджетного варианта устройства. Для дачного участка в сезонное время вполне подойдет насос без гидроаккумулятора и эжектора.
  2. Если скважина большой глубины, а оборудование нужно расположить в доме, то выбор стоит остановить на НС с гидроаккумулятором и выносным эжектором. Она будет работать бесшумно и справится с обеспечением водой малоэтажного дома.
  3. Для скважин с большой глубиной предпочтительно выбрать насосную станцию со встроенным эжектором и гидроаккумулятором. С ее помощью можно обеспечить чистой водой высотный дом, предприятие, фермерское хозяйство.

Чтобы насосная малая станция работала долго и эффективно, перед ее приобретением рекомендуется изучить технические характеристики и условия установки оборудования. Кроме этого, не стоит покупать НС неизвестного производителя. Предпочтение лучше отдать брендам, которые точно прослужат дольше.

Критерии выбора оборудования

Заводские насосные станции комплектуются насосом поверхностного типа. Существуют насосные системы, которые подразумевают применение насосов погружного типа. В их случае аккумулирующая емкость может быть меньших размеров, так как погружные насосы создают большее давление в системе и реже включаются. Для их защиты нет необходимости устанавливать аккумулирующую емкость большого объема.

Разберем устройство и принцип работы насосной станции. Поверхностные насосы бывают с разными инжекторами:

  • Внутренний инжектор позволяет работать с глубиной до 8 метров, однако на выходе такие конструкции способны создать давление до 6 бар. Они не боятся воздушных пробок и прокачивают их вместе с водой. Их недостатком считается высокая шумность рабочего процесса, что делает необходимым обустраивать звукоизолирующий короб.
  • Внешний инжектор работает с глубиной до 50 метров. Такие изделия отличаются экономичностью, но выдают КПД до 40%. Они работают гораздо тише, однако давление на выходе оставляет желать лучшего.

Каждый домовладелец самостоятельно выбирает тип насоса в зависимости от своих потребностей и желаемых характеристик. Разнообразие предлагаемых насосных станций располагает к большому выбору. Здесь можно найти любой вариант, соответствующий особенностям собственного водопровода.

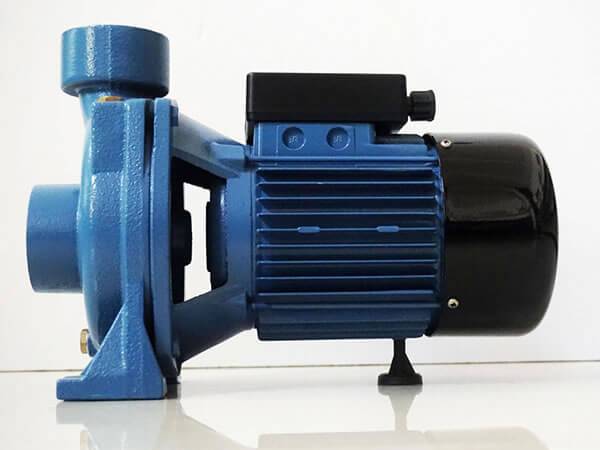

Устройство и принцип работы центробежных насосов

Широкое распространение центробежных насосов в быту и промышленности обусловлено их высокими эксплуатационными характеристиками и простотой конструкции. Для правильного выбора установки рассмотрим устройство центробежного насоса и основные типы.

Устройство насоса

В спиралевидном корпусе агрегата на валу находится рабочее колесо (или несколько у многоступенчатых насосов). Оно представляет собой передний и задний диски (или только задний), между которыми находятся лопасти.

Прокачиваемая жидкость с помощью всасывающего (принимающего) патрубка подается в центральную часть колеса. Вал приводится во вращение электродвигателем. Вода за счет центробежной силы выталкивается от центра рабочего колеса к его периферии. Тем самым в центре колеса создается разреженное пространство, область низкого давления. Это способствует притоку новой воды.

На периферии рабочего колеса наоборот: вода, находясь под давлением, стремится выйти через нагнетающий (отдающий) патрубок в трубопровод.

Типы центробежных насосов

  1. По количеству рабочих колес (ступеней) центробежные различают:
    • одноступенчатые – модели с одной рабочей ступенью (колесом);
    • многоступенчатые – с несколькими колесами на валу.
  1. По количеству дисков рабочего колеса :
    • с передним и задним дисками – они используются для сетей низкого давления или перекачки густых жидкостей;
    • только с задним диском.
  1. По расположению установки во время работы :
    • горизонтальные;
    • вертикальные.
  1. По величине создаваемого давления воды центробежные насосы бывают:
    • низкого (до 0,2 МПа) давления;
    • среднего (0,2-0,6 Мпа) давления;
    • высокого (от 0,6 Мпа давления).
  1. По количеству и расположению всасывающих патрубков :
    • с односторонним всасыванием;
    • с двухсторонним всасыванием.
  1. По скорости вращения установки :
    • быстроходные (высокоскоростные) – в этих моделях крыльчатка находится на втулке;
    • нормального хода;
    • тихоходные.
  1. По способу вывода жидкости :
    • модели со спиральным выходом – в них водные массы выводятся непосредственно с периферии лопаток;
    • с лопастным выходом – жидкость выходит через направляющий аппарат с лопастями.
  1. По своему назначению :
    • канализационные;
    • водопроводные и т.д.
  1. По способу соединения установки с приводящим электродвигателем :
    • с помощью привода шкива или редуктора;
    • с помощью муфт.
  1. По расположению установки во время работы :
    • поверхностные (наружные) насосы – при работе они располагаются на поверхности земли, а в резервуар (выгребную яму, приямок и т.д.) опускается водозаборный рукав;
    • погружные центробежные модели – такие устройства рассчитаны на погружение в перекачиваемую жидкость;

Виды рабочих колес центробежного насоса

Рабочее колесо – одно из важных частей центробежного насоса. В зависимости от мощности агрегата и места его работы они различаются:

  1. по материалу :
    • чугун, сталь, медь применяется для изготовления колес, работающих в неагрессивных средах;
    • керамика и подобные материалы – при работе насоса в химически активных средах;
  1. по способу изготовления :
    • клепаные (используются для маломощных насосов);
    • литые;
    • штампованные;
  1. по форме лопастей :
    • с прямыми лопастями;
    • загнутые в сторону, противоположную направлению вращению рабочего колеса;
    • загнутые в сторону вращения рабочего колеса.

Форма лопастей влияет на напор воды, создаваемый агрегатом.

Рабочий вал

Это наиболее восприимчивая к повреждениям во время работы часть установки. Он нуждается в точной балансировке и центровке. Материалы, из которых изготавливается вал:

  • кованая сталь;
  • легированная сталь (для установок, работающих с повышенными нагрузками);
  • нержавеющая сталь (для использования в агрессивных средах).
  • жесткие (для нормальных режимов работы);
  • гибкие (для повышенных оборотов);
  • соединенные с валом приводящего электродвигателя (применяются для бытовых моделей насосов).

Принцип действия центробежного насоса, а также схема центробежного насоса одинакова для всех видов агрегатов. Он основан на силовом воздействии вращающихся лопастей на поток перекачиваемой жидкости с передачей ей механической энергии от рабочего механизма. Различия типов установок заключаются в их мощности, создаваемом напоре воды и исполнении.

Секреты гидроаккумуляторов

Согласно нормативным документам (САНПиН, ГОСТР) вода, находящаяся внутри мембранных гидроаккумуляторов систем горячего и холодного водоснабжения, не должна соприкасаться со стенками стальных баков Поэтому мембрана таких устройств имеет форму мешка («груши»).

Производители предлагают очень большой ассортимент подобных устройств емкостью от 2 л до 1000 л и более. Однако в компактных насосных станциях наибольшее распространение получили гидроаккумуляторы с номинальной емкостью от 18 л до 50 л

Важно знать: фактический объем воды, могущий быть помещенным внутри такого бака, примерно вдвое-втрое меньше его номинальной емкости. Если станция собрана на баке 24 л, то запас воды составит 8-12 л

Это особенность всех мембранных баков независимо от производителя.

Проектируя систему водоснабжения, выбирают производительность насоса, соответствующую максимуму требуемого расхода. Однако продолжительность максимального расхода обычно невелика. Путем грамотного подбора емкости бака можно уменьшить производительность насоса до средней за сутки величины, покрывая пиковые расходы из гидроаккумулятора.

Большая часть изготовителей мембранных баков дают рекомендацию по определению объема гидроаккумулятора в виде следующей формулы:

VГА = 16,5 · Qmax · (Рmах + 1) · (Рmin + 1) / n · (Рmах – Рmin) · (Р0 + 1), (л)

где:

  • Qmax – средняя величина расхода насоса, равная расчетному расходу воды в системе, л/мин;
  • Рmах – верхний порог давления, сигнализирующий о необходимости выключения насоса, бар;
  • Рmin – нижний порог давления, сигнализирующий о необходимости включения насоса, бар;
  • Р0 – настроечное давление воздуха внутри бака, обычно принимаемое (Рmin – 0,5), бар;
  • n – максимально допустимая паспортная частота включений насоса (обычно n = 12–15), 1/ч.

Пример: нужно вычислить емкость гидроаккумулятора системы, характеризуемой расчетным расходом 10 л/мин, при нижнем и верхнем порогах давлениях соответственно 1 и 3 бара.

VГА = 16,5 · 10 · (3 + 1) · (1 + 1) / 15 · (3 – 1) · (0,5 + 1) = 29,3 л.

Максимальный запас воды в «груше» гидроаккумулятора вычисляется по формуле:

Vводы = VГА · (Рmах – Рmin) / (Рmах + 1), л

Пример: нужно вычислить объем воды в гидроаккумуляторе емкостью 30 л при Рmах = 4 и Рmin =1,5 бара.

Vводы = 30 · (4 – 1,5) / (4 + 1) = 15 л.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
