Расчет теплопотерь дома с примером

Расчёт теплопотерь в доме

Согласно второму началу термодинамики (школьная физика) не существует самопроизвольной передачи энергии от менее нагретых к более нагретым мини- или макрообъектам. Частным случаем этого закона является “стремление” создания температурного равновесия между двумя термодинамическими системами.

Например, первая система – окружающая среда с температурой -20°С, вторая система – здание с внутренней температурой +20°С. Согласно приведённого закона эти две системы будут стремиться уравновеситься посредством обмена энергии. Это будет происходить с помощью тепловых потерь от второй системы и охлаждения в первой.

Однозначно можно сказать, что температура окружающей среды зависит от широты на которой расположен частный дом. А разница температур влияет на количество утечек тепла от здания (+)

Под теплопотерями подразумевают непроизвольный выход тепла (энергии) от некоторого объекта (дома, квартиры). Для обычной квартиры этот процесс не так “заметен” в сравнении с частным домом, поскольку квартира находиться внутри здания и “соседствует” с другими квартирами.

В частном доме через внешние стены, пол, крышу, окна и двери в той или иной степени “уходит” тепло.

Зная величину теплопотерь для самых неблагоприятных погодных условий и характеристику этих условий, можно с высокой точностью вычислить мощность системы отопления.

Итак, объём утечек тепла от здания вычисляется по следующей формуле:

Q=Q_пол+Q_стена+Q_окно+Q_крыша+Q_дверь+…+Q_i, где

Qi – объём теплопотерь от однородного вида оболочки здания.

Каждая составляющая формулы рассчитывается по формуле:

Q=S*∆T/R, где

Q – тепловые утечки, В;
S – площадь конкретного типа конструкции, кв. м;
∆T – разница температур воздуха окружающей среды и внутри помещения, °C;
R – тепловое сопротивление определённого типа конструкции, м2*°C/Вт.

Саму величину теплового сопротивления для реально существующих материалов рекомендуется брать из вспомогательных таблиц.

Кроме того, тепловое сопротивление можно получить с помощью следующего соотношения:

R=d/k, где

R – тепловое сопротивление, (м2*К)/Вт;
k – коэффициент теплопроводности материала, Вт/(м2*К);
d – толщина этого материала, м.

В старых домах с отсыревшей кровельной конструкцией утечки тепла происходят через верхнюю часть постройки, а именно через крышу и чердак. Проведение мероприятий по утеплению потолка или теплоизоляции мансардной крыши решают эту проблему.

Если утеплить чердачное пространство и крышу, то общие потери тепла от дома можно значительно уменьшить

В доме существуют ещё несколько видов тепловых потерь через щели в конструкциях, систему вентиляции, кухонную вытяжку, открывания окон и дверей. Но учитывать их объём не имеет смысла, поскольку они составляют не более 5% от общего числа основных утечек тепла.

Как рассчитать точку росы

По математической формуле

Проведение расчётов вручную по формуле – довольно точный способ. Однако для использования формулы предварительно надо определить несколько других показателей. Выглядит формула следующим образом.

Формула для расчёта точки росы

Как видно из рисунка, a и b – постоянные величины. Т – температура воздуха. Rh – относительная влажность воздуха. Такой метод подсчёта даст результат с погрешностью в 0,5ºС.

С помощью онлайн-калькулятора

Поскольку расчёт с помощью формулы вручную подходит не всем (из-за недостаточных знаний в математике либо отсутствия времени), в сети Интернет в открытом доступе размещены онлайн-калькуляторы, которые рассчитывают точку росы на основании введённой информации. Пользоваться ими совершенно несложно: надо только ввести исходные данные (температура атмосферного воздуха и относительная влажность). Результат расчётов появится на экране.

Программы-калькуляторы

Увязать показатель точки росы и предполагаемые последствия неправильного утепления под силу не каждому. Для этого нужны специфические знания в физике и строительстве. Поэтому помимо обычных калькуляторов, рассчитывающих эту величину, созданы программы с расширенными возможностями. Они также находятся в свободном доступе и ими можно воспользоваться в режиме онлайн.

Такие программы при расчёте учитывают множество параметров:

Населённый пункт, в котором построено (строится) здание. Тут же появляется статистика среднемесячных температур, относительной влажности, давления в этом регионе.
Вид помещения. Очевидно, что влажность воздуха в ванной будет выше, чем в комнате, а это в свою очередь влияет на вид допустимого утеплителя.
Тип конструкции. Здесь на выбор предлагается стена, перекрытие, чердачное перекрытие и другие позиции.
Слои конструкции

Здесь принимается во внимание, что находится за утепляемой стеной – другое помещение либо улица.
Материал перекрытия или стены.
Температура и относительная влажность внутреннего и наружного воздуха.

После заполнения всех необходимых полей программа составит график точки росы.

Таблица определения точки росы

При необходимости быстро получить значение точки росы применяются таблицы. Данные таблиц весьма неточные и дают приблизительный результат. Зато пользоваться ими легко и быстро: достаточно только найти нужную ячейку на пересечении столбца и строки с нужной температурой и относительной влажностью воздуха.

Таблица 1. Определение точки росы по двум показателям.

Определение точки росы по двум показателям

Специальные инструменты

В метеорологии придуманы специальные инструменты, позволяющие определить точку росы. Однако даже для расчёта по математической формуле или любым другим методом, описанным выше, нужны свои инструменты.

Температура измеряется термометром, влажность – гигрометром. Для удобства в данном случае подойдёт инструмент, способный замерять и температуру, и влажность воздуха – цифровой термогигрометр.

Этот инструмент сочетает в себе функции градусника и гигрометра

Кроме того, существуют приборы, сочетающие в себе несколько функций: измерение температуры, влажности, расчёт точки росы и запоминание информации.

В большинстве случаев работа с таким прибором выглядит следующим образом.

Включите прибор

Обратите внимание на заряд батареи.

Поднесите наконечник сенсора к исследуемой поверхности под прямым углом.

Чтобы зафиксировать данные замера, нажмите кнопку Hold в меню. Так Вы сможете ознакомиться с результатом в комфортном положении прибора.

Для сохранения данных нажмите кнопку Save.

При необходимости перенести информацию на компьютер подключите прибор к сети через USB.

Скопируйте данные на компьютер.

Работа с приборами для измерения точки росы проста даже для человека без специальной подготовки. Интерфейс интуитивно понятен, а при возникновении вопросов следует обратиться к инструкции.

Вред точки росы для стен дома

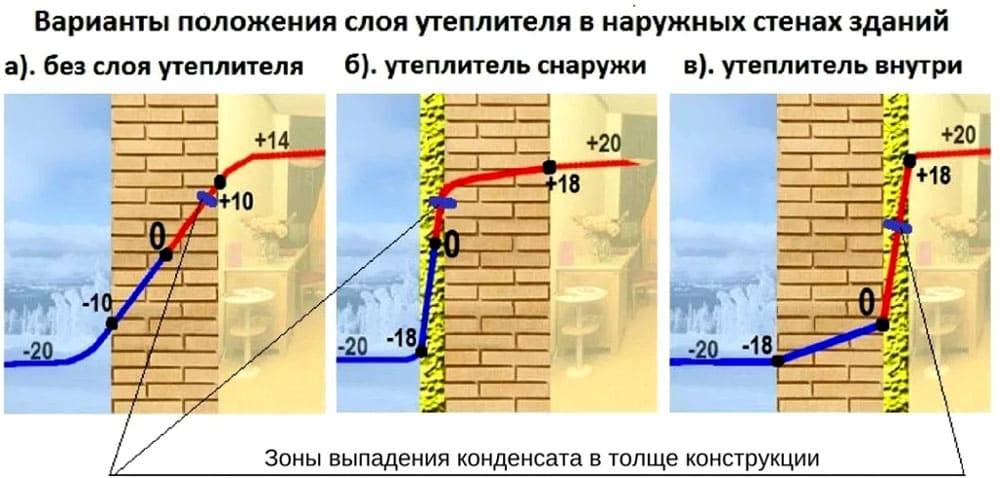

Мы разобрались, что точка росы может располагаться в трех разных участках стены:

в наружном утеплителе стены
в стене, ближе к наружной части
в стене, ближе внутренней части

В каждом из перечисленных мест, точка росы будет проявлять себя по-разному. Если в одном месте она будет безвредна, то внутри дома или в стене будет оказывать определенные разрушительные последствия на целостность стены. Ниже, разберем поведение точки росы в каждом из перечисленных мест.

Точка росы в наружном утеплителе

Это самое безвредное для дома нахождение точки росы. В этом случае:

Конденсат при возникновении точки росы образуется, непосредственно, в самом утеплителе.
Утеплитель не гигроскопичен, потому влага не задерживается в конструктиве стены и испаряется при изменении температуры воздуха.
За счет пароизоляционных свойств утеплителя, влажность, которая образуется при испарении конденсата, выходит на улицу и не взаимодействует со стеной дома.
Стены дома сухие в течении всего года, как с наружной так и со внутренней стороны
Стены сохраняют свою прочность и целостность многие десятилетия

утеплитель снаружи

Точка росы в стене дома, ближе к наружной стороне

Поведение стены во многом зависит от материала, из которого она выложена. Лучше переносят точку росы, стены из плотных и тяжелых строительных материалов, таких как кирпич, керамзитобетон, камень, дерево. Поскольку они менее подвержены разрушению и имеют больший коэффициент морозостойкости.
Стены домов возведенных из пористых материалов, хорошо впитывающих влагу и пропускающих пар. Таких как, пеноблоки, газоблоки и подобного рода материалы, действие точки росы должно быть минимально коротким.

разрушение стены под воздействием влажности

При возникновении конденсата внутри стены, материал стены насыщается жидкостью. При последующем понижении температуры воздуха ниже нуля, накопленная жидкость замерзает и увеличивается в объемах. Увеличения объема жидкости разрушает любой стеновой материал изнутри. Это приводит к образованию как мелких, так и крупных трещин в структуре стены. Стены крошатся и окончательно теряют свою прочность.
В случае если стена, в которой точка росы внутри и утеплена снаружи, то утеплитель не будет препятствовать выходу накопившей влаги наружу. Поэтому, вся жидкость будет скапливаться на поверхности, между утеплителем и стеной. Это влечет образование плесени и грибка, со всеми вытекающим последствиями, вредными как для здания, так и для здоровья человека.
Если стена дома не утеплена снаружи, то жидкость будет выходить с повышением температуры воздуха, но это не убережет стену от внутреннего разрушения после замерзания воды. Подобные испарения жидкости, из влажной стены, мы можем наблюдать в виде налета белого цвета на кирпичных стенах.

выделение влажности из кирпичной стены в виде налета белого цвета

Точка росы в стене дома, ближе к внутренней поверхности

Возникает, когда пар проходит середину толщины стены и конденсат начинает образовываться уже ближе к поверхности стены, которая находится внутри дома.

Последствия точки росы для внутренней отделки дома:

Насыщенная влажностью кладка начинает выделять на внутренней стене, в доме жидкость в виде капель воды.
Мокрая поверхность стены разрушает внутреннюю отделку помещения: шпаклевку, обои другие отделочные материалы.
На стенах и в углах образуется плесень и грибок, от которых уже будет очень трудно избавиться
В доме появляется неприятный ветхий запах разложения, который вреден для здоровья.
Понижается общая температура тепла в доме.

плесень на стене внутри дома

Самые разрушительные и вредные последствия для дома это когда точка росы находится ближе к внутренней поверхности стены.

Точка росы – важный параметр, который следует учитывать при проектировании и возведении стен, крыш и строительства всего дома. Ее не соблюдение может привести к необратимым и критическим последствиям для всего здания.

Таблицы характеристик влажности

Обратимся к таблицам, которые позволяют определять характеристики влажности воздуха.

Температура,	Давление, мм. рт. ст.	Плотность пара,
-10	1,95	2,14
-8	2,32	2,54
-6	2,76	2,09
-4	3,28	3,51
-2	3,88	4,13
	4,58	4,84
2	5,3	5,6
4	6,1	6,4
6	7,0	7,3
8	8,0	8,3
10	9,2	9,4

Табл. 1. Плотность и давление насыщенных водяных паров

Еще раз отметим, что, как указывалось ранее, значение плотности насыщенного пара растет с его температурой, то же самое относится и к давлению насыщенного пара.

Табл. 2. Психометрическая таблица

Напомним, что относительная влажность определяется по значению показаний сухого термометра (первый столбец) и разности показаний сухого и влажного (первая строка).

На сегодняшнем уроке мы познакомились с важной характеристикой воздуха – его влажностью. Как мы уже говорили, влажность в холодное время года (зимой) понижается, а в теплое (летом) повышается

Важно уметь регулировать эти явления, например при необходимости повысить влажность располагать в помещении в зимнее время несколько резервуаров с водой, чтобы усилить процессы испарения, однако такой способ будет эффективен только при соответствующей температуре, которая выше, чем на улице.

На следующем уроке мы рассмотрим, что такое работа газа, и принцип действия двигателя внутреннего сгорания.

Помогла ли вам статья?

ПомоглаНе нравится

Точка росы в стене дома – почему ее важно знать

Большую часть года между температурно-влажностным режимом улицы и помещения есть существенная разница. Именно поэтому в толще стен с утеплителем нередко появляются участки конденсатообразования. При изменении погодных условий они сдвигаются ближе к наружной или внутренней поверхности стены. То есть, к более холодному или теплому участку.

Пример: температура воздуха стабильно равна 25°C, а влажность – 45%. В этом случае конденсат образуется на участке с температурой 12,2°C. При повышении влажности до 65% точка росы сдвигается на более теплый участок, где 18°C.

Почему так важно знать местонахождение точки выпадения конденсата? Потому что она определяет, какой именно слой стенового «пирога» подвергается разрушающему воздействию влаги. Самый плохой вариант – когда намокает утеплитель

При таких условиях большинство теплоизоляционных материалов теряет свои свойства. Они деформируются, пропускают холодный воздух, гниют, теряют упругость. Особенно подвержена этим процессам минеральная вата.

Как сдвинуть точку росы в стене

Если после проведения всех расчетов вас не устраивает расположение точки росы, стоит задуматься над ее смещением. Для этого можно:

увеличить слой утеплителя снаружи;
использовать материал с высокой паропроницаемостью;
демонтировать слой внутреннего утепления, перенеся его наружу;
корректировать микроклимат в помещении – установить принудительную вентиляцию, дополнительно нагревать воздух.

Подходящий вариант выбирают, исходя из климатических условий региона проживания, конструктивных особенностей дома, финансовых возможностей и используемых строительных материалов.

Игнорирование такого явления, как конденсация влаги в стеновом «пироге», может слишком дорого обойтись. Как минимум, это неприятный запах в помещении, постоянная сырость. Как максимум – большие колонии плесневых грибов, портящих внутреннюю отделку стен, разрушающих утеплитель и вредящих здоровью домочадцев

Таким образом, расчет точки росы имеет важное значение, если вы хотите возвести надежные и сухие стены для вашего дома
