Установка вентиляции в погребе под гаражом

Погреб и смотровая яма

Выше был рассмотрен вариант вентилирования обычного гаража. Если же внутри имеется подвал и/или смотровая яма, об этих объектах следует позаботиться отдельно. В случае с подвалом в обязательном порядке придется устроить отдельный вентиляционный канал. Это необходимо, поскольку внизу влаги скапливается гораздо больше, чем в верхней части помещения.

Схема вентилирования подвала, расположенного в гараже: приточную трубу следует опустить как можно ниже, а вытяжную трубу выводят высоко вверх

Если вентилирование отсутствует, эта влага будет проникать в гараж и нанесет вред хранящемуся в нем транспортному средству. Вентиляция, которая устроена в гараже, даже при использовании принудительных методов притока и удаления воздуха, обычно не может обеспечить достаточно интенсивный обмен воздушных масс.

Для эффективного вентилирования подвала следует сделать два отверстия: приточное и вытяжное. Рекомендуется обеспечить поступление воздуха в южной части погреба, а вывод воздушных потоков – с севера.

Приточную трубу обычно вводят в погреб через пол гаража и опускают как можно ниже. Вытяжку устраивают в противоположном углу, эту трубу через пол гаража выводят вверх и наружу. Как и при устройстве вентиляции в гараже, сечение отверстий для притока должно быть в два-три раза больше, чем размеры вытяжки.

Здесь представлен вариант организации естественного вентилирования гаража, в котором имеется подвал и смотровая яма, для которой сделаны отдельные вентиляционные каналы

Чем больше перепад высоты между краем подачи и вытяжки, тем более эффективным будет вентилирование погреба. Оптимальной считается разница в три метра или больше. Чтобы увеличить перепад, вертикальную часть вытяжной трубы, которая выведена на улицу, нужно просто сделать повыше. Здесь также можно установить дефлектор или защитный колпак.

Иногда установка приточной трубы по каким-то причинам не возможна. В таком случае рекомендуется оставлять люк немного приоткрытым, чтобы свежий воздух, поступающий в гараж, перемещался в подвал. Отсутствие притока свежего воздуха сделает бесполезными все усилия по организации эффективной вытяжки из погреба в гараже.

Если гараж отапливается, зимой на вытяжной трубе может появляться конденсированная влага. Чтобы предотвратить обледенение трубы устанавливают специальный стакан для конденсата.

Для неотапливаемого гаража эта мера не требуется. Продукты и предметы, которые хранятся в погребе, в зимнее время следует размещать не ближе, чем полуметре от приточного отверстия, иначе они могут промерзнуть.

Схема естественного вентилирования гаража со смотровой ямой: стрелками “а” обозначено движение потоков воздуха, “б” – расположение вентиляционных щелей для смотровой ямы

Смотровая яма – небольшой по объему объект, поэтому отдельное вентилирование для нее обычно не предусматривают. И все же стоит позаботиться о хорошем притоке воздуха. Для этого на той стороне смотровой ямы, которая обращена к приточному отверстию вентиляции гаража, нужно сделать щели примерно в 10-15 см. Можно приоткрыть подобным образом и две стороны ямы.

Со стороны вытяжки также нужно сделать такую щель, но она должна быть в два раза уже. Ради безопасности можно в некоторых местах прикрыть эти щели досками. Устанавливая автомобиль, нужно проследить, чтобы он не перекрывал вытяжную щель, поскольку это опасно для транспортного средства.

Правила и варианты устройства вентиляции в гараже для самостоятельных мастеров изложены в следующей статье.

Вентиляция в погребе с двумя трубами

Вариант с двумя трубами

Чтобы сделать вентиляцию правильно, желательно ознакомиться с нюансами, тонкостями строительства и проектных работ:

  • Идеальный вариант – закладка вентиляции на стадии строительства.
  • Трубы для циркуляции воздуха должны быть одинакового диаметра. Нельзя делать приток больше, нежели вытяжку, иначе вся продукция в погребе будут испорчена.
  • Запрещается располагать трубы вблизи друг с другом, иначе погреб не будет проветриваться полноценно. Эксперты советуют монтировать их противоположных углах, это позволит дать застоявшемуся воздуху толчок.
  • Вытяжка монтируется возле потолка, так как теплый воздух идет вверх. Это позволит выполнять постоянную чистку воздуха, избегать застоев, обеспечивая оптимальный микроклимат.
  • Отверстие вытяжки обязана располагаться над крышей на полтора метра, поэтому нужно учесть длину трубы.
  • Чаще всего систему делают из пластика.
  • Вытяжная система будет проходить через специальный люк.
  • Если вентиляция предназначена для погреба, который находится под домом, нужно качественно утеплить двери.
  • Наружная приточная труба обустраивается решеткой, чтобы обезопаситься от насекомых, пыли, грызунов, грязи.

Края вентиляции с двумя трубами должны быть разноуровневыми. Верх одной трубы помещают у самого потолка, а низ следует опустить до пола. Учитывая температурные перепады, смену давления на выходе и входе из трубы, происходит активная циркуляция воздуха.

Наглядная схема вентиляции погреба

Проверка вентиляции погреба должна начаться с простого эксперимента: важно спровоцировать воздушную циркуляцию, создав разные температурные показатели внутри и на поверхности

Вентиляция смотровой ямы в гараже

Системы вентиляции в гараже тесно взаимосвязаны с проветриванием смотровой ямы, часто сооружаемой для проведения ремонтных, технических работ. Вентиляция в яме организуется следующими способами.

Способ 1:

  • приток – убираются две доски дощатого настила;
  • вытяжка – снимается одна доска.

Элементарная схема просушивания, повсеместно присущая яме гаража. Она размещается продольно внутри гаража. Соответственно один край расположен возле приточных общегаражных входов, другой – у вытяжного канала. Открывая доски настила, появляется возможность приточному воздухопотоку частично попадать внутрь ямы, выходить через противоположный край, наполненным избытком влаги.

Способ 2:

  • приток – воздуховодная труба, которая частично забирает свежий воздух от общегаражных вентиляционных отверстий внизу стены;
  • вытяжка – воздуховод смежного подвала;

Приточный канал монтируется у края смотровой ямы. Приточный воздух из гаражных отверстий частично поступает по трубе, проходит через яму, которая соединена промежуточным воздуховодом с гаражным погребом. Далее поток направляется наружу через вытяжку погреба.

Способ 3:

  • приточная труба оснащается вентилятором;
  • вытягивающий проем также монтируется принудительным механизмом.

Воздухообмен производится механическим способом. Целесообразно для гаражных построек, месторасположение которых низины, почвы, наполненные влагой больше, чем обычно.

Свежий воздух нагнетается через воздуховод, прогоняется по яме, вытягивается вентилятором через второй вентиляционный канал, установленный автомномно либо совмещенный с подвальным.

Рациональная вентиляция: делаем выбор

Современное оформление гаража — вентканал с вентилятором защищен решеткой

Еще на этапе составления проекта будущего дома для колесного транспорта нужно выбрать тип воздухообмена: естественный, механический или смешанный (комбинированный). Учитывается:

  • число этажей (уровней) в гаражном помещении;
  • количество авто;
  • наличие смотровой ямы;
  • геометрические размеры помещения;
  • длина воздуховода;
  • площадь гаража;
  • вид строительного материала;
  • количество подсобных помещений, пр.

В зависимости от выбора составляется схема с нанесением размеров, всех функциональных элементов системы вентиляции. Если в качестве эконом-варианта используется натуральный обмен воздухом (аэрация), то для организации параметров микроклимата в теплых гаражах оптимальной считается механическая вентиляция. Она относится к капитальным системам. Требует значительных материальных и физических затрат. Работы с выделением вредных веществ в воздух рабочей зоны (покраска, шлифовка, пр.) нужно проводить только с принудительным обменом воздуха, движущегося со скоростью не менее 2,5 м/с. Такая интенсивность движения не позволят накапливаться вредностям внутри гаража.

Нюансы проведения вентиляции в зависимости от типа гаража

Перед проведением вентиляции нужно учесть ряд нюансов

Естественная вентиляция производит замену воздушных масс благодаря отличию температуры на улице и внутри гаража. Для эффективного перемещения воздуха необходимо сделать 2 вентиляционных отверстия. Лучше, если вентиляция предусмотрена до постройки несущих конструкций.

Чтобы гараж хорошо проветривался, нужно следовать таким правилам:

  1. Приточное отверстие должно находиться не ниже 10 см над поверхностью пола. Чтобы в него не проникал мусор и пыль, отверстие закрывают сеткой. Для защиты от снега в зимний период воздуховод на улице размещают не ниже 30 см от грунта.
  2. Вытяжное отверстие размещают в верхнем углу напротив приточного отверстия (желательно по диагонали или как можно дальше от притока), в 10 см от перекрытия. Трубу для удаления воздуха выводят на 50 см выше уровня кровли, защищают сверху «грибком».
  3. В качестве приточных отверстий в ворота встраивают решётки. В этом случае эффективный воздухообмен возможен, только если размер установленных решёток будет в 2-3 раза превышать сечение требуемой вытяжной трубы.
  4. Удаление грязного воздуха будет проходить лучше, если установить дефлектор. Он создаёт участок с низким давлением. Чтобы на дефлекторе не появлялся конденсат, его нужно хорошо утеплить.

Такая вентиляция для гаража хороша тем, что на неё не нужно тратить много денег. Из минусов нужно упомянуть, что из-за нестабильной погоды (изменения давления, температуры и силы воздушных потоков) не получится полностью контролировать качество воздухообмена.

В зависимости от материала

В гараже из металла на стенках всегда появляется конденсат, а в зимний период на кровле образуется наледь, повреждающая покрытие. С конденсатом нужно обязательно бороться, ведь высокая влажность становится причиной коррозии металла и, как результат, быстрого износа автомобиля.

В гараже конденсат возникает из-за двух факторов:

  • Отсутствие вентиляции или ошибки в её конструкции.
  • Отсутствие обогрева помещения или плохое утепление.

Предотвратить появление конденсата можно и самому, необходимо только сделать хорошую вентиляцию и надёжно утеплить гараж. Если есть вентиляция и работает она как нужно, но конденсат появляется, то нужно подумать о чистке её каналов – возможно, они забыты мусором. Со временем вентиляция загрязняется маслянистыми отложениями и пылью, которые могут повредить здоровью человека.

С подвалом

Использование подвала для хранения консервированных продуктов и овощей допустимо только при правильной работе вентиляционной системы. В подвале применимы практически все вентиляционные системы. Но обычно для такой площади хватает естественного проветривания, для изготовления которого используют канализационные пластиковые трубы.

При планировании конструкции нужно учесть:

  • Вентиляционная система погреба должна быть сделана с минимальным числом изгибов и поворотов труб.
  • Вытяжную трубу нужно хорошо утеплить, чтобы предотвратить возникновение конденсата.
  • Нельзя изменять диаметр труб на каком-либо участке.
  • Наружные входы вентиляции необходимо защищать специальными колпаками для защиты от осадков.

Создавая вентиляцию в подвале, нужно размещать вытяжную трубу под потолком подвала и выводить её на крышу гаража, а приточную – на 0.5 метра выше пола.

С ямой

Если в вашем гараже есть смотровая яма, то желательно её проветривать отдельно от остального объёма гаража. Здесь часто скапливается конденсат и, как результат, на стенах появляются грибок, плесень и даже насекомые.

Чтобы проветрить яму, хватит естественной циркуляции воздуха. Сделать это несложно. По краям настила оставляют зазоры (шириной примерно 10-15 см). Там, где будет поступать свежий воздух, можно вдвое увеличить щель, что позволит заметно усилить тягу. Нужно не забывать, что ставить автомобиль над ямой при открытом зазоре нежелательно.

Организуем вентиляцию гаражного погреба

В качестве примера возьмем гараж длиной 6 м с отдельным подвалом 2 х 3 м и смотровым приямком

Здесь важно соблюсти одно условие: воздух гаражного помещения и канавы не должен проникать внутрь овощного хранилища, как предлагают схемы некоторых интернет-ресурсов

Как правильно делается вытяжка из подвала в гараже:

  1. Через перекрытие заведите в подземное хранилище 2 вертикальных воздуховода – приточный и вытяжной.
  2. Трубу притока опустите до высоты 10—20 см над полом, второй конец выведите на улицу по кратчайшему пути.
  3. Вытяжной канал начинается под потолком погреба, транзитом проходит через автомобильный бокс и поднимается над кровлей (высота 1,5—2 м).

Ставить переточную трубу из смотрового приямка в овощной погреб не допускается, туда нужно подавать только свежий воздух

Воздуховоды монтируйте из тех же серых пластиковых труб с уплотнительными резиновыми кольцами в раструбах. Альтернативный вариант – асбестоцемент, но его ставить сложнее из-за приличного веса и отсутствия заводских фитингов.

Приточный воздухопровод заводится в подвал двумя способами:

  • пропустить вентканал сквозь подвальное перекрытие в бокс, повернуть коленом и выйти наружу сквозь стену (высота 200—500 мм от уровня земли);
  • сразу пройти подвальную стену, повернуть кверху и вертикально вывести трубу на улицу через отмостку.

Так выглядит движение потоков воздуха в боксе и погребе (вид сверху) Второй вариант обойдется дешевле, если класть воздуховод в процессе строительства, когда отмостка вокруг здания отсутствует. В готовом гараже лучше реализовать первый способ – аккуратно просверлить стену с перекрытием и своими руками установить приточный вентканал.

Не забудьте утеплить пересекающий бокс верхний участок, иначе он «вспотеет» снаружи. Пример обустройства комплексной гаражной вентиляции смотрите на видео:

Выбираем тип вентиляции

Есть несколько разновидностей вентиляций, которые можно воплотить в жизнь. Они имеют свои положительные и отрицательные стороны. Создание как одного, так и другого вида требует усилий и тщательного планирования. Давайте же рассмотрим эти виды:

Естественная вентиляция в гараже. Это самый простой и эффективный способ проветривания гаража. Он заключается в естественных процессах, основанных на физических законах.
Принудительная вентиляция. В этом случае используется целая система приборов (вентиляторы) благодаря которым и выполняется отвод отработанного воздуха и наполнения помещения свежим.
Комбинированная вентиляция. В этом случае используется как один, так и второй вид вентилирования

Мы обратим свое внимание именно на естественную вентиляцию. Для ее устройства потребуется наименьшее количество средств

В чем же принцип работы естественного типа вентиляции? Он основан на физических законах. Все знают, что теплый воздух поднимается верх, в то время как холодный опускается. Ниже приводится схема естественной вентиляции.

Как видно, система основывается на использовании двух труб или каналов, которые служат для вентилирования воздуха. Одна из труб – приточная, а вторая – вытяжная. При этом вытяжная труба находится у потолка погреба, а приточная на небольшом расстоянии от пола (не меньше 10 см). Итак, основываясь на законах физики делаем вывод: теплый воздух поднимается вверх и попадает в вытяжную трубу. В то же время свежий воздух подается через приточную трубу, замещая собой количество вышедшего воздуха. Таким образом и происходит вентилирование. Это напоминает процесс, при котором открывается одно окно на кухне и дверь на коридоре. Получается, что для гаража не потребуется установка дорогостоящего оборудования. Работы по созданию просты, воздухообмен происходит естественным образом.

Обратите внимание! Иногда на вытяжную трубу устанавливают дефлектор, который способствует лучшей циркуляции и усиливает эффект. Если такового нет, то в любом случае труба закрывается козырьком, чтобы внутрь не попадала влага

А вытяжная труба поднимается на 50 см над уровнем крыши.

Есть еще один важный момент, который способствует правильному функционированию системы. Речь идет о размещении труб внутри гаража

Очень важно, чтобы они располагались по диагонали в противоположенных местах. А еще важно рассчитать оптимальный диаметр отверстий

Ведь можно сделать сквозняк внутри, а не качественный воздухообмен. Есть некоторые стандарты, которые говорят о том, что на 1 м2 площади помещения нужно отверстие, диаметром 1,5 см. Например, если размер помещения 4х6 м, то его площадь будет равняться 24 м2. Путем несложных математических решений, получаем оптимальный диаметр вентиляционной трубы – 36 см (24х1,5=36). А если их будет две, что вполне логично, то рекомендуемый диаметр каждой трубы 18 см, так как сумма делится на два.

Многие считают этот вид вентилирования лучшим, так как для его воплощения не нужно много средств, а все работы можно сделать своими руками. Нужно только закупить трубы, сделать отверстия в стене и перекрытии, если таких нет, и выполнить установку системы вентиляции в гараже.

Обратите внимание! Вытяжное отверстие можно оборудовать заслонкой, чтобы выполнять контроль подачи холодного воздуха

Это особенно важно зимой

Комбинированные вентиляционные системы

В проектах этого типа применяют естественный приток свежего воздуха. Для временного повышения производительности – устанавливают вентиляционную технику в канале вытяжки. Это решение дешевле по сравнению с комплексными технологиями. Но с его помощью можно получить хорошие результаты, если приходится использовать сложные воздуховоды.

Загрязнения быстро удаляются при наличии мощной приточно-вытяжной системы вентиляции в гараже

Такое оборудование потребляет электроэнергию, поэтому надо будет установить проводку, устройства защиты от бросков напряжения и перегрева мотора. При желании, комбинированную вентиляцию своими руками можно дополнить датчиками движения, таймерами. Они пригодятся для автоматизации запуска системы при въезде автомобиля, выключения после заданного интервала времени. Мощный канальный вентилятор обеспечит интенсивный забор воздуха из дальних частей объекта недвижимости

Шаг № 4 Проверка работы системы

Вентиляция с одной трубой

После установки системы необходимо убедиться в ее эффективности. Прежде всего, не должно быть запахов из гаража. Насколько хорошо работает вытяжка (естественная), проверяют «дедовским» методом – подносят к вытяжному отверстию лист неплотной бумаги, если он притягивается – тяга в норме.

Достаточно ли кислорода в воздухе проверяют, зажигая спичку или свечу. Хорошее пламя свидетельствует о наличии достаточного количества кислорода, слабо горящее или тухнущее – в воздухе переизбыток углекислого газа.

Устраивая вентсистему в погребе гаража рекомендуется склоняться к механической. Принудительная подача воздуха и его отвод обеспечит и качественную сохранность продуктов, и не допустит порчу металлических поверхностей в гараже.

Вентиляция в подземном помещении

Как было отмечено выше, всего существует два типа вентиляции – естественная и механическая. Это применимо и для подземного помещения в гараже. Его можно оборудовать одной из вентиляционных систем. Рассмотрим оба варианта.

Как правильно сделать вытяжку в погребе в гараже (вентиляцию в гараже с подвалом)?

Естественная

Естественную вентиляцию монтируют на первых этапах строительных работ. В общую схему включают подземное помещение – смотровую яму, подвал или погреб.

Это обусловлено тем, что укладка труб в завершенном гараже представляет собой крайне трудоемкую задачу.

Монтаж естественной вентиляции в подвале – относительно простая задача, самым важным элементом будет вентиляционный канал.

Ширина вентиляционного канала должна быть равна одному кирпичу, который укладывается на бок. Под эту ширину, покупают три трубы.

Их сечение варьируется в промежутке от 100 см² до 250 см². Точный размер сечения определяют, исходя из ширины кирпич/бетонного блока, а также расчётов по притоку-оттоку. Две трубы будут служить общей системой вентиляции в гараже. Первая – основная приточная труба, вторая – вытяжная. Третья труба понадобятся для подземного помещения.

Всё отличие для гаража с подвалом/смотровой ямой заключается лишь в укладке еще одной трубы. Она будет соединять воздушное пространство подземного помещения с общей гаражной вентиляцией. Это позволит создать максимально мощный переток воздушной массы. Приточную трубу монтируют в 25-50 сантиметрах от уровня пола (в подземном помещении).

Но перед этим устанавливают общую систему. Вытяжной канал выводят на крышу так, чтобы конец трубы был на полметра выше поверхности крыши. На внешние концы труб крепят пластиковую или металлическую сетку. Она послужит защитой от сора и забивания канала.

Механическая

Принципиальных отличий в установке механической вентиляции практически нет. Трубы должны быть расположены точно таким же образом. Две трубы служат основными каналами, третья труба обеспечивает связь с подвалом/смотровой ямой. Чтобы создать механическую вентиляционную систему, необходимо приобрести два вентилятора. Их устанавливают в полости труб, подключают к электросети гаража.

Затем, если была выбрана модульная система, проводят настройку с помощью контроллера – выставляют желаемый объем. Рекомендуется ставить именно модульную систему, она обойдется несколько дороже, но позволяет точно регулировать приток-отток воздушной массы. В трубу подземного помещения устанавливать вентилятор не требуется, так как в гараже уже будет обеспечена хорошая принудительная циркуляция.

Заменить вентилятор можно диффузор-флюгером или же дефлектором. В первом случае устройство монтируют в приточном канале, на его вершине. Второе устройство, дефлектор, использует другой физический принцип. Дефлектор генерирует разряженный воздух. От этого возникает перепад давления, начинается циркуляция.

Самодельным решением является использование лампочки. Её помещают в трубу, подключают к электросети. В процессе работы лампочка нагревается, тем самым создает перепад температур, который позволяет воздуху двигаться. Но специалисты сходятся во мнении, что модульная вентиляция с двумя вентиляторами является наиболее эффективным вариантом.

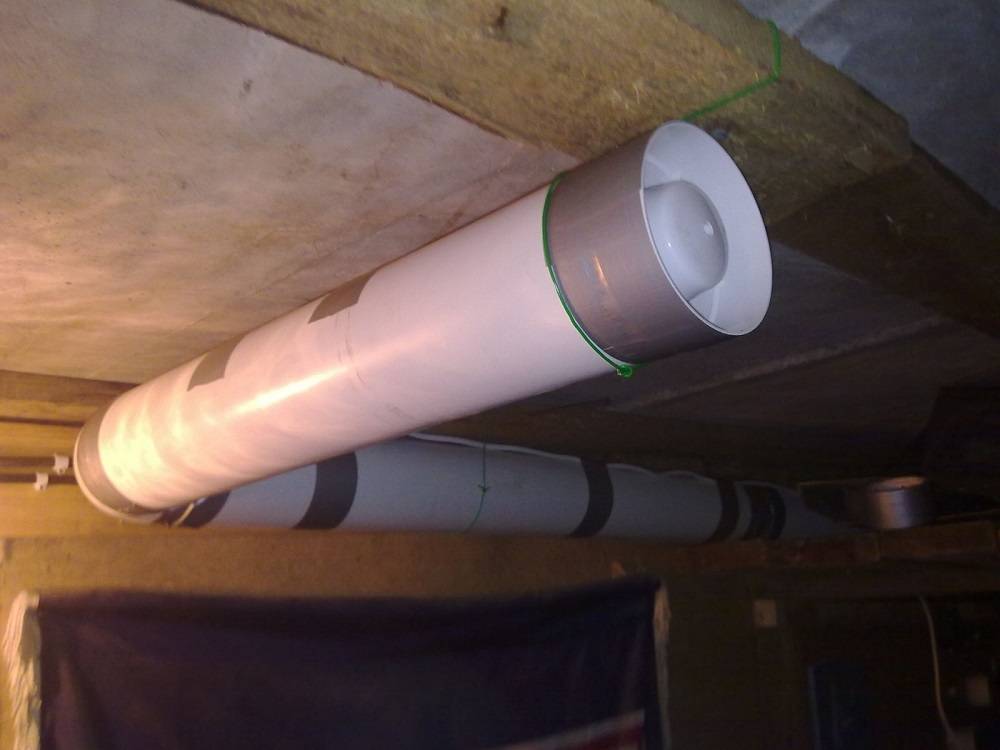

Механическая вентиляция в подвале гаража своими руками: схема.

Сделать вентиляцию в подземном помещении гаража несложно. Она является лишь частью общей вентиляционной системы гаража. Поэтому все что необходимо – соединить оба пространства (надземное и подземной) дополнительной трубой. Лучше всего подходят трубы с сечением в 100-250 см². В остальном же все сводиться к созданию общей вентиляции в гараже.

Естественная вентиляция не обеспечивает оптимальных условий хранения. Она сильно зависит от погоды, времени года. Циркуляция воздушной массы может полностью прекратиться, если не повезло с температурой воздуха.

В этом плане куда эффективней является механическая система. Лучше всего использовать современные модели вентиляторов, оснащенные контроллерами.

Механический воздухообмен

Принудительная вентиляция в гараже осуществляется за счет установки в отверстия для притока и вытяжки воздуха вентиляторов. Однако существуют и другие устройства, способные справляться с этой задачей.

Приведем лишь некоторые из них:

  • Нагревательная лампочка. Ее установка производится в саму трубу. Благодаря ей происходит нагревание воздуха, а вследствие этого усиливается напор;
  • Флюгер-диффузор. Крепится на трубу, выполняющую приточную функцию. Работает за счет напора ветра;
  • Дефлектор. В отличие от флюгера-диффузора, устанавливается на вытяжке. Лучший обмен обеспечивается благодаря разжижению воздуха;
  • Моноблок. Среди специалистов по вытяжке считается лучшим вариантом для обеспечения вентиляции в гараже. Благодаря этой системе у владельца появляется возможность контроля всего процесса воздухообмена. Воздухообмен, сделанный таким способом, будет самым эффективным по сравнению с естественным и комбинированным. Единственный минус – стоимость установки, которая может достигать 240 тысяч рублей и более.

Однако в некоторых случаях принудительная вентиляция в гараже своими руками может быть и совсем недорогой. Для этого нужно сделать то же самое, что и для установки естественной вентиляции: перфоратором проделать отверстия в противоположных друг другу стенах по диагонали и установить в них трубы. Далее на входные отверстия воздуховодов устанавливается по вентилятору.

Такая схема позволит регулировать воздухообмен в любое время года. Для того, чтобы зимой воздуховод и сам гаражный бокс не замерзали, можно поставить задвижки или регуляторы оборотов вентиляторов. А для сохранения помещения от влаги зимой специалисты советуют закрывать смотровую яму или погреб.

Проверка на эффективность

  1. Для этого зажигают спичку, следят за пламенем. По законам физики, огонь поддерживается кислородом, перенасыщенный углекислым газом воздух потушит пламя. Исходя из этого, делают выводы, насколько хорошо работает вентиляция.
  2. Второй способ проверки — поднести бумажный лист к выходам труб. Пришедший в движение лист свидетельствует о правильной работе системы.

Влажность определяют с помощью стакана с водой. Запотевший стакан с холодной жидкостью оставляют на некоторое время в погребе. Если конденсат на стенках ёмкости испарился — система работает нормально. Иначе придётся корректировать работу, регулируя заслонки.

Для профилактики образования влаги рекомендуется держать ведро с известью, впитывающей конденсат, или обработать стены известковым раствором.

Для корректной работы вентиляции соблюдают все требования на всех этапах — и при проектировании, и при проверке работы системы. Правильно работающая вытяжка надолго сохранит качество продуктов, позволит избежать затхлого воздуха и чрезмерной влажности.

Зачем нужна вентиляция в погребе гаража

Есть несколько весомых причин, объясняющих необходимость вентиляции подвала гаража:

  • Отсутствие организованного воздухообмена приводит к увеличению влажности в погребе и возникновению плесени на поверхности стен. Продукты, хранящиеся в таких условиях, начнут портиться.
  • Температура в подвале зимой выше, чем в гараже, поэтому – при отсутствии вентиляции – помещение гаража наполняется поднимающимся вверх влажным воздухом. Таким образом, создаются условия для возникновения коррозии кузова, металлических деталей и предметов, находящихся во влажном помещении гаража.
  • Работающий двигатель машины и различные химические автожидкости, имеющиеся в гараже, выделяют пары токсичных веществ. Предотвратить их накопление можно при помощи правильно устроенной вентиляции.

Устройство естественной вентиляции в гараже

Естественная вентиляция железного гаража своими руками – это просто и недорого

Важно придерживаться основных принципов естественного воздухообмена в металлическом гараже:

надо располагать вытяжные отверстия так, чтобы поток воздуха попадал во все уголки помещения

Особое внимание смотровой яме; объем свежего воздуха, который поступает в помещение, должен соответствовать объему, который из гаража выводится.. Средние показатели воздухообмена естественной вентиляции:. Средние показатели воздухообмена естественной вентиляции:

Средние показатели воздухообмена естественной вентиляции:

  • для хранения автомобиля – площадь гаража 20 м2 – воздухообмен 180 м3/ч, 60 м2 – 350 м2/час;
  • частые ремонтные работы в гараже и хранение автомобиля – 20 м2 – 200 м3/час, 60 м2 – 600 м3/час.

На практике сделать вентиляцию и расчет системы просто – 15 мм диаметра трубы соответствуют 1 метру квадратному площади гаража. Следовательно, для бокса, площадь 10 квадратов надо диаметр трубы – 150 мм, для 20 м2 – диаметр трубы – 300 мм.

Площадь всех вентиляционных отверстий для хорошего воздухообмена должна составлять 0,3 процента площади гаража – этого достаточно для стандартного металлического бокса.

Естественная вентиляция в гараже, как сделать правильно:

  • вытяжки располагаем по диагонали, на противоположных стенах гаража;
  • нижнее отверстие должно быть выше поверхности пола на 25 см;
  • верхнюю вытяжку можно установить в крыше или ниже балки перекрытия на 20 см;
  • старайтесь располагать верхнюю и нижнюю вытяжку так, чтобы поток воздуха проходил под автомобилем;
  • если на крыше установить вытяжную трубу, то тяга будет сильнее. Для стандартного небольшого гаража высота трубы – полметра, для большого металлического ангара – не менее 1,5 метра. Обязательно закрыть воздуховод грибком от дождя и сеткой от грызунов и насекомых.

для естественной вентиляции можно использовать недорогие жестяные трубы или пластиковые. Асбестоцемент надежней, но и стоит дороже. Прекрасное решение – гофрированная труба, такая труба легко обрезается по размерам и установить ее самостоятельно нетрудно; вытяжные трубы должны быть утеплены, чтобы зимой в них не скапливался водяной конденсат. Утеплить можно рулонной минеральной ватой с фольгированным покрытием или установить на трубы задвижки шиберы

Зимой можно регулировать поток воздуха, открывая нижний приточный шибер, а потом и верхний; важно над верхней и над нижней трубой снаружи установить небольшой козырек, чтобы вода не затекала внутрь гаража. Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны

Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны.

Вентиляция смотровой ямы

Схема установки труб в подвале

Для смотровой ямы и для погреба в гараже система вентиляции должна монтироваться с соблюдением следующих правил:

  • приточный воздуховод опускаем до полметра от уровня пола ямы, самая нижняя точка;
  • вторую, выводящую трубу, устанавливаем над кровлей гаража (высота трубы один метр над крышей).

По аналогичной схеме устанавливается и естественная вентиляция погреба, как показано на рисунке.

Вариант простейшей естественной вытяжки в металлическом гараже

Если нет желания устанавливать трубы, то простейшую систему вентиляции можно сделать за два часа:

  • определяем нужный диаметр двух приточных и одного вытяжного отверстий и их расположение;
  • дрелью сверлим в железной стене отверстия, диаметр сверла 10 мм;
  • красим просверленные отверстия водоотталкивающей краской из баллона. Сохнет сутки;
  • теперь закрываем вентиляцию снаружи обычными вентиляционными решетками по размеру;
  • решетки крепим на обычные болты с гайками.

На такую вентиляционную систему легко установить автоматическую электрическую вытяжку с таймером. Режим включения – по необходимости.

Как быстро проветрить гараж при ремонтных работах

Любой гаражник знает, что серьезные ремонтные работы по покраске и ремонту проводятся редко, поэтому монтаж дорогой вентиляции нецелесообразен. Как быстро проветрить гараж? Есть несколько простых и быстрых способов:

можно сделать в воротах или в стене отверстие по размеру выхлопной трубы. При ремонте на выхлопную трубку надеваем шланг и выводим его на улицу

Важно соблюдать герметичность соединения шланга и выхлопной трубы; при покраске достаточно установить в гараже мощный вентилятор, высота установки 60 – 80 см. Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция

Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция.

https://youtube.com/watch?v=8JboxAB_muo

Нужна ли вентиляция в гараже?

В соответствии с нормативными документами РФ, свежий воздух должен поступать в помещение, где хранится автомобиль, в объёме, по меньшей мере, 180 литров ежечасно. В Европе данный норматив равен 360 литрам в час. Считается, что обновление воздуха в соответствии с данной нормой делает пребывание автовладельцев в закрытом гараже безопасным на предмет отравления выхлопным газом. СО2 может уже при уровне 0,2 % привести к потере сознания или даже гибели человека. Опираясь лишь на эту информацию понятно, что вентиляция гаража — это залог сохранения здоровья всех, кто в нем может находиться даже непродолжительное время.

Вентиляционная система в гаражном помещении, несмотря на его:

  • размеры (для одной или нескольких машин),
  • наличие надстроенных комнат (мастерских),
  • помещений нижнего уровня (смотровых ям, погреба, подвала),

выполняет не только функцию выведения вредных газов. Она устраняет излишнюю влагу, скапливающуюся в гараже, а также предотвращает образование агрессивного конденсата, как в самом помещении, так и внутри автомобиля. Повышенная влажность — это вероятность образования грибка и плесени на всех поверхностях, а их споры приводят к аллергии и заболеваниям дыхательных путей человека. Хорошая вытяжка поможет предотвратить подобные проблемы.

Как правильно сделать вентиляцию самостоятельно

Подводя черту выше сказанному, можно поставить акценты над устройством вытяжки в гараже.

А они следующие:

  • создание проекта;
  • приобретение нужных материалов;
  • утепление внутри гаража стен, потолка и ворот.

Главное при этом – понимание элементарных законов физики, поэтому при устройстве вытяжки к делу нужно подходить обдуманно. А особых навыков, в основном, здесь и не требуется

Если же заострить внимание на плане перед началом работ, то от его детализации будет зависеть простота всей системы циркуляции воздуха

Но зачастую он даже и не нужен. Например, если обустраивать гаражи без подвалов, вентиляция там будет несложная, при этом отдельный проект даже и не потребуется. Главное здесь – творческий подход и соблюдение элементарных правил при устройстве вытяжки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
