Кратность воздухообмена по СНиП: общие сведения, нормы для производственных и жилых помещений

Нормативные документы и расчет воздухооборота

Кратность обмена воздуха в здании регулируется СТО, СНиПами и правилами ТБ, применимыми для конкретного предприятия. Требования к гигиене и санитарии в помещениях производства регулируются СанПиН 2.2.4.548-96.

Методические указания для расчета воздухооборота.

Обмен воздушными массами рассчитывается следующим образом:

где L- объем поступающего воздуха м³/ч;
n- число, указывающее кратность воздушного обмена;
S – площадь объекта, м²;
H- высота объекта, м.

Естественные условия вентиляции увеличивают количественное число показателя кратности до 3-4 раз в час. С целью повышения этого параметра используют механическую вентиляцию.

Расчетные параметры вытяжной вентиляции помещений производства определяются по следующей формуле:

А=а+0,8z, B=b+0,8z

В случае наличия круглых откосов D=d+0,8z

где а×b – габариты источника выброса, d – диаметр.
Ʋв – скорость перемещения воздуха там, где происходит его выделение;
Ʋз – скорость всасывания в районе зонта;
z – высота установки.

Цеха производства

Места рабочих в цехах часто попадают под воздействие тепловой энергии и вредных веществ. Нормы воздушного обмена для производственных цехов определены СНиП 41-01-2003.

Расчетные значения цеховой вентиляции вычисляются следующим образом:

где L- расход воздуха, м³;
V- скорость воздушного потока в устройстве, м/с;
S- площадь, определяемая проемом установленной вытяжки, м².

Значения воздухооборота в помещениях производства зависят от:

1. площади и формы цеха;
2. количества персонала;
3. интенсивности физической нагрузки людей;
4. технологии производства;
5. тепловых потерь оборудования;
6. повышенной влажности в цеху.

Выбросы пыли и вредных веществ

В зависимости от направленности работ, осуществляемых производственными цехами, вредные выбросы бывают в виде паров химических веществ, механической пыли, тепловых выбросов.

Вытяжные устройства могут иметь различную мощность и схему работы. В случае возникновения аварии и внезапного выброса повышенного количества отравляющих паров и газов в помещениях производства должна быть смонтирована дополнительная вентиляция с вытяжкой, обеспечивающая обмен, превышающий общую вентиляцию в десять раз.

Включение вентиляционного оборудования, установленного на случай аварии, должно производиться как снаружи, так и во внутренней части здания, и за небольшой промежуток времени уменьшать концентрацию ядовитых газов и удалять вредные отходы в виде пара на местах работы.

Вентиляция складских комплексов

Вентиляционное обеспечение складов обеспечивает сохранность, хранящейся там продукции от воздействия вредных факторов. В помещениях складских комплексов присутствуют выделения пыли, тепла. Если там хранятся опасные вещества могут присутствовать вредные выделения газа.

Нормы вентиляции для помещений, в которых располагаются склады регулируются СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха».

Вытяжные конструкции монтируются в самых грязных местах складских зданий.

Показатель кратности воздухообмена определяется следующим образом:

где A(м³/ч)-воздушный объем, выделяемый в складском помещении в течение одного часа;
V(м³ )- объем складского помещения

Считаем расход по выделениям тепла

Избытки тепла (кДж/ч), выводимые из складского помещения вычисляются по следующей формуле:

где Q_n- тепловая энергия, выделяемая в помещение от оборудования и работающих людей, кДж/ч.;
Qотд. – выделение тепла в окружающую среду, кДж/ч.

При условии имеющихся теплоизбытков, расчет количественного параметра воздуха (в м³/ч), необходимых для удаления за 1 час, рассчитывается по формуле:

где С – теплоемкость воздушных масс, С=1, кДж/кг;
ΔT – разница между температурными значениями поступающего и удаляемого воздуха, К;
γпр – плотность приточного воздуха, γпр=1,29 кг/м³.

При наличии опасных газов или пыли расчет L производится отдельно для каждого случая.

Расчетная величина кратности по выделениям теплоты вычисляется следующим образом:

Избытки водяных паров

Воздушные массы, содержащие большую концентрацию водных паров, отрицательно воздействует на состояние человека. Показатель относительной влажности, обеспечивающий комфортное пребывание человека в помещении, составляет 40-60%.

Избытки водяных паров удаляют установкой дополнительных щелевых отсосов. Они способны удалять воздух, насыщенный водяными парами, в объеме 300-500 м³/ч.

А как же происходит монтаж вентиляционного оборудования на промышленных объектах?

Установить всю систему максимально правильно и надежно практически невозможно, если данной процедурой будет заниматься человек, незнающий всех нюансов и тонкостей, а также не имеющий в своем арсенале всех нужных для данных целей деталей и приспособлений. Именно поэтому вентиляция в подвальных помещениях должна создаваться профессиональными, опытными и оснащенными всем необходимым специалистами.

Монтаж вентиляции

Процесс проектирования и обустройства первым делом подразумевает определение месторасположения главных составляющих системы вентиляции: механические детали отвода воздуха, вентилятор воздухозаборника, фильтрационная система, сеть распределения, отвечающая за циркуляцию воздуха (этот элемент установить труднее всего) и калорифер.

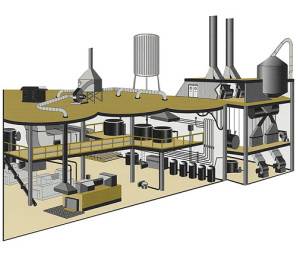

Из каких элементов состоят системы промышленной вентиляции

Для устройства систем промышленной вентиляции используют 10 основных элементов.

Воздухозаборная решетка. Устанавливают на внешней стороне здания. Она выполняет декоративные и защитные функции: не дает попасть в систему вентиляции мелкому мусору, влаге, снегу или тополиному пуху.

Воздушный клапан. Не дает холодному уличному воздуху попадать в систему вентиляции, когда она выключена. Чаще всего воздушный клапан комплектуется электроприводом для синхронизации его закрытия/открытия с выключением/включением системы вентиляции.

Фильтры очистки воздуха. Предотвращают попадание мелких твердых частиц и пыли в механизмы системы вентиляции и увеличивают ее срок службы. Фильтры делятся на три класса:

1. Грубой очистки. Задерживают частицы размером более 10 мкм и подходят для обслуживания бытовых помещений. Представляют собой синтетическую ткань или металлизированную сетку.
2. Тонкой очистки. Задерживают частицы до 1 мкм. Устанавливают в помещениях с высокими требованиями к чистоте: в пищевых цехах, лабораториях, больницах или музеях. Фильтры изготавливают с применением активированного угля или стеклоткани.
3. Особо тонкой очистки. Задерживают частицы размером до 0,1 мкм. Устанавливают на оптических и электронных предприятиях, в фармакологической, химической и атомной промышленности, в операционных. При изготовлении используют клееную бумагу из субмикронных волокон или клееное стекловолокно.

Воздухонагреватель (по-другому калорифер). Подогревает холодный воздух, поступающий с улицы. По способу нагревания делятся на электрические и водяные. Иногда в системах вентиляции дополнительно используют рекуператоры. Они нагревают поступающий холодный воздух, передавая ему тепло от загрязненного теплого воздуха из помещений, без смешения потоков. Основная ценность рекуператоров – невысокое энергопотребление.

Вентилятор. Подает воздух в производственные помещения. У вентилятора 5 основных характеристик:

1. Полное давление – на какое расстояние вентилятор может переместить воздух.
2. Производительность – количество воздуха, которое вентилятор может прокачать за час.
3. Уровень шума во время работы.
4. Габаритные размеры.
5. Тип – осевой или радиальный. У осевого высокая производительность, но низкое полное давление, поэтому он не подходит для систем с разветвленной сетью воздуховодов.

Шумоглушитель. Не дает шуму от работающего вентилятора распространиться по воздуховодам. При изготовлении используют звукоизолирующие материалы: минеральную вату или стекловолокно, которые помещают в металлическую коробку или цилиндр.

Воздуховод. Доставляет воздушный поток. Различается тремя параметрами:

1. Площадью сечения.
2. Формой: круглой или прямоугольной.
3. Типом.

По типу воздуховоды делят на гибкие, полугибкие и жесткие. Гибкие и полугибкие представляют собой многослойную алюминиевую фольгу, одетую на каркас из стальной проволоки. У них только круглое сечение. Воздуховоды легко гнутся, но отличаются высоким аэродинамическим сопротивлением и поэтому подходят только для небольших по длине участков системы вентиляции.

Жесткие воздуховоды изготавливают из нержавеющей или оцинкованной стали. Могут иметь круглое или прямоугольное сечение. Круглые воздуховоды проще в изготовлении и создают меньшее аэродинамическое сопротивление потоку воздуха, а прямоугольные прочнее, их легче укладывать, они лучше вписываются в интерьер.

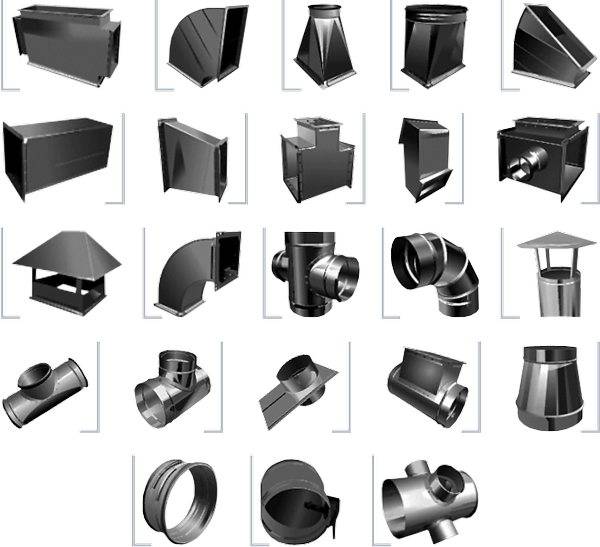

Фасонные изделия. Разветвители, повороты и переходники, с помощью которых собирают воздуховод.

Воздухораспределительные устройства. Нужны для равномерного распределения воздуха в производственных помещениях. Воздухораспределительные устройства бывают металлические или пластиковые, круглой или прямоугольной формы, различаются расцветкой и размерами. Чаще всего это решетки или плафоны.

Система управления. Простая или сложная. Простая – кнопка включения/выключения. Сложная – самостоятельно контролирует состояние фильтров, включает или отключает калорифер, управляет воздушным клапаном и прочее.

Все перечисленные выше элементы можно заменить готовой вентиляционной установкой – это гарантирует совместимость компонентов, исключает возможные ошибки во время сборки и не требует настройки автоматики.

Основные расчётные параметры

План цеха Исходные данные для проектирования предоставляются заказчиком. Как правило, составляется техническое задание с подробным описанием объекта и его мощностей.

Оно включает в себя:

• Геометрические размеры цеха или завода. Площади производственных и бытовых помещений, высоту перекрытий.
• Описание конструктивной части здания. Тип ограждающих конструкций, кровли, окон и других элементов.
• Специализация завода или цеха. Описание основ производственного процесса.
• Спецификации на оборудование, которое будет выделять тепло или пар. Его количество и точные места расположение с привязкой к осям здания.
• Количество сотрудников за одну рабочую смену, число и продолжительность смен.
• Ориентация рабочих мест с привязкой к осям здания.

Исходные данные ложатся в основу подробному проекту, состоящему из пояснительной записки и графической части.

Производственные помещения с естественной вентиляцией

В основе естественной вентиляции лежит воздухообмен, основанный на разности температур. Данный показатель сказывается, прежде всего, на разном удельном весе воздуха, внутри производственного цеха и снаружи. Эффективность работы такой системы зависит от разницы этих параметров. То есть чем больше разница в удельном весе и температуре, тем больше эффективность работы данной системы.

Данная система проветривания может быть организованной и неорганизованной. В первом варианте поступление воздушных объемов осуществляется через не плотности между окнами или дверями, а также при открывании форточек или дверей. Приток свежего воздуха улучшают устройством специальных вентиляционных шахт, а сами шахты или каналы дополнительно снабжаются специальными насадками, их еще называют дефлекторами.

Данная система, даже организованного типа может быть применена только в производственных зданиях, имеющих небольшую площадь. Наиболее часто ее используют в мастерских сельскохозяйственного назначения или фермах.

В цехах же небольшой площади естественная вентиляция осуществляется способом аэрации. Расчет системы вентиляции производственных помещений при использовании данного метода заключается в расположении на определенной высоте окон, а также специальных проемов, величина которых зависит от размеров самого помещения.

Например, небольшой цех, в котором вентилирование будет осуществляться путем аэрации, должен быть обустроен проемами, имеющими специальные фрамуги. Непосредственно сами проемы должны быть смонтированы в двух уровнях. При этом высота первого уровня должна варьироваться в пределах от 1 до 1,5 метров от пола, а второго уровня от 4 до 6 метров от того же пола.

Перекрытия в цехе должны быть в верхней части оборудованы фрамугами, с так называемыми аэрационными фонарями с фрамугами, открывающимися до необходимого значения.

Данный способ не применим для производственных площадей, в которых содержатся вредные вещества или пары отработанных газов, загрязняющих атмосферу. Естественная циркуляция не предусматривает очищения воздуха, поэтому для таких помещений должны устраиваться более сложные системы вентилирования с обязательными фильтрами для очистки воздуха, как в помещении, так и при выходе из него.

Схема действия естественного воздухообмена

Вентилирование помещений, осуществляющееся первым способом, не что иное, как простое проветривание. Происходит оно без вмешательства человека и возможно, когда ограждения недостаточно плотные, и пропускают в помещение воздух как извне, так и изнутри.

На направление оказывает влияние давление. Если его показатели имеют более высокое значение снаружи, то открывается путь для проникновения в помещение чистого воздуха с улицы. В противном случае теплый воздух из помещения находит пути выхода наружу. Зачастую эти процессы протекают параллельно.

Большой плюс естественной вентиляции заключается в том, что ее устройство не требует значительных затрат ни на оборудование, ни на подвод электропитания. Из всех существующих схем эта самая простая

Способствует этому процессу и появление отдельных участков с высокими и заниженными показателями давления со стороны корпуса, интенсивно обдуваемой ветром и с его более защищенной стороны соответственно. При таком раскладе наблюдается инфильтрация — воздух поступает в помещение с наветренной стороны, а выходит наружу с подветренной.

Коэффициент воздухообмена, характеризующий интенсивность процесса, при естественном способе вентилирования не превышает 0,5.

Комфортные условия, для находящихся в производственном помещении людей и работающего оборудования, неорганизованная вентиляция обеспечить не может. Здесь обязательно должны присутствовать специально разработанные системы.

Естественная вентиляция организованного вида реализуется путем аэрации или при помощи дефлекторов. Как подача, так и удаление воздуха из помещения происходит или через проемы в ограждающих конструкциях, или через воздухоотводы. В канальной вентиляции обязательно присутствует дефлектор.

Когда говорят о вентиляции на производстве, то имеют ввиду не только оборудование, но и его техобслуживание, и целый комплекс мероприятий, касающихся создания здорового микроклимата

Требования к системе вентиляции на производстве

Регулируются системы специальными санитарными нормами, которые раскрыты в СНиП «Вентилирование специальных и производственных зданий». Основные положения, которые следует выделить:

1. Монтаж в промышленных местах должен производиться в любом производстве, невзирая на количество работников и загрязненность. Необходимо это в целях безопасности при возникновении аварии или пожара для возможности очистки требуемого места
2. Сама система не должна стать причиной загрязнения. В новых технологиях это исключено. Требования применимо к более старым, требующим замены устройствам
3. Шум вентиляционной установки должен соответствовать нормам и не усиливать шум от производства
4. С преобладанием загрязнения воздушной среды, количество вытягиваемого воздуха должно быть больше приточного. Если место чистое, то ситуация должна быть противоположная, приток больше, а вытяжка меньше. Необходимо это для избегания попадания загрязненного воздушного потока в находящиеся рядом с этими местами. В большинстве остальных случаев необходимо соблюдать баланс притока и удаления воздушной среды
5. Согласно нормам, не меньше 30 м3/ч на одного человека свежего воздуха, при увеличенных площадях производственных местах, количество чистого подаваемого воздуха следует увеличивать
6. Количество входящего чистого воздуха на человека должно быть в достаточном объёме. Расчетами устанавливается скорость подачи воздушного потока и его масса. В учет берутся следующие факторы: влажность, избыточное количество тепла и загрязненность среды. В случае, если наблюдаются несколько или все вышеперечисленные факторы, то рассчитывается количество притока по превосходящей величине.
7. Устройство и вид системы на каждом производстве регулируются СНиП. Можно установить любую систему, если проектирование произведено с соблюдением законов и норм

Разновидности воздухообмена

Вне зависимости от вида промышленного производства к качеству воздуха предъявлены очень жесткие требования. Есть специальные нормативные акты на содержание разных частиц. Чтобы полностью соблюсти все требования санитарных правил, созданы разные виды вытяжных систем. От применяемого способа воздухообмена будет зависеть качество воздуха. На сегодняшний день в промышленности применяются такие разновидности вентиляции:

• Приточно-вытяжные системы с искусственным побуждением, которые применяются для регулировки воздухообмена на больших площадях.
• Местная вытяжная система, ее применяют на производствах, в которых находятся локальные места выброса ядовитых, загрязняющих и токсичных элементов. Ее монтируют поблизости от участка выброса.
• Аэрация, то есть общеобменная вентиляционная система с естественным источником. Это оборудование регулирует воздушный обмен во всем помещении. Применяется лишь на крупных производствах, к примеру, в цехах без отопительной системы. Это наиболее старый способ вентиляции, на сегодняшний день он применяется очень редко, поскольку не может регулировать режим температуры и плохо очищает воздух.

Как подобрать сечение воздуховода?

Система вентилирования, как известно, может быть канальной или бесканальной. В первом случае нужно правильно подобрать сечение каналов. Если принято решение устанавливать конструкции с прямоугольным сечением, то соотношение его длины и ширины должно приближаться к 3:1.

Длина и ширина сечения канальных воздуховодов с прямоугольной конфигурацией должны соотноситься как три к одному, чтобы уменьшить количество шума

Стандартная скорость перемещения воздушных масс по основному вентканалу должна составлять около пяти метров в секунду, а на ответвлениях — до трех метров в секунду. Это обеспечит работу системы с минимальным количеством шума. Скорость движения воздуха во многом зависит от площади сечения воздуховода.

Чтобы подобрать размеры конструкции, можно использовать специальные расчетные таблицы. В такой таблице нужно выбрать слева объем воздухообмена, например, 400 куб.мч, а сверху выбрать значение скорости — пять метров в секунду.

Затем нужно найти пересечение горизонтальной линии по воздухообмену с вертикальной линией по скорости.

С помощью этой диаграммы вычисляют сечение воздуховодов для канальной вентиляционной системы. Скорость движения в магистральном канале не должна превышать 5 м/сек

От этого места пересечения проводят линию вниз до кривой, по которой можно определить подходящее сечение. Для прямоугольного воздуховода это будет значение площади, а для круглого – диаметр в миллиметрах. Сначала делают расчеты для магистрального воздуховода, а затем – для ответвлений.

Таким образом расчеты делают, если в доме планируется только один вытяжной канал. Если же предполагается установить несколько вытяжных каналов, то общий объем воздуховода по вытяжке нужно разделить на количество каналов, а затем провести расчеты по изложенному принципу.

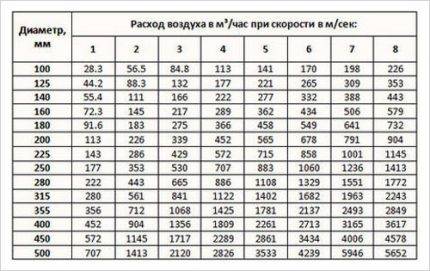

Эта таблица позволяет подобрать сечение воздуховода для канальной вентиляции с учетом объемов и скорости перемещения воздушных масс

Кроме того, существуют специализированные калькуляционные программы, с помощью которых можно выполнить подобные расчеты. Для квартир и жилых домов такие программы могут быть даже удобнее, поскольку дают более точный результат.

Местное вентилирование помещений

Местная вытяжка ликвидирует отработанный воздух в местах, где происходит его загрязнение. В комплект производственных вытяжек входят вентиляторы вытяжные, трубопроводы, вентиляционные решетки.

Местную вентиляцию, предназначенную для удаления от оборудования веществ, относящихся к 1 и 2 классам опасности, устраивают так, чтобы при отключенной вентиляционной системе запуск оборудования становился невозможным.

В некоторых случаях предусматривают резервные вентиляторы и снабжают местные отсосы автоматикой. Делят такую вентиляцию на 2 вида — приточную и вытяжную. Приточный вид вентилирования выполняют в виде тепловых завес, воздушных душей.

Тепловые завесы из воздуха

Проемы, которые остаются открытыми длительное время (более 40 м за смену) или открываются довольно часто (более 5 раз), способствуют переохлаждению людей, находящихся в помещении. К негативным последствиям приводит и работа сушильных установок, выделяющих загрязнения.

В этих случаях устраивают воздушные завесы. Они выступают в качестве барьера на пути холодного или очень перегретого воздуха.

Воздушные и воздушно-тепловые ширмы проектируют так, чтобы в холодное время при открытии проемов температура в цехах не опускалась ниже отметки:

• 14°С — во время выполнения работы, не требующей больших физических усилий;
• 12°С — когда работа классифицируется, как средней тяжести;
• 8°С — при выполнении тяжелой работы.

Если рабочие места находятся недалеко от ворот и технологических проемов устанавливают экраны или перегородки. Воздушно-тепловая завеса возле дверей, выходящих наружу, должна состоять из воздуха с максимальной температурой 50°С, а у ворот — не более 70°С.

Местная вытяжка с использованием специальных отсосов

Местная система вытяжки при помощи специальных отсосов сначала захватывает, а затем отводит вредные для здоровья примеси в виде газов, дыма и пыли.

Это своеобразный воздушный душ, задача которого заключается в нагнетании свежего воздуха на фиксированном месте и понижении температуры в зоне притока. Применяют его на производстве, где на работников воздействуют высокие температуры и лучистая энергия интенсивностью более 300 ккал/м²в час, излучаемая нагревательными и плавильными печами.

Бывают такие установки как стационарными, так и передвижными. Они должны обеспечивать скорость обдува от 1 до 3,5 м/с.

Применение воздушного душа — один из способов установления теплового баланса между человеком и средой, в которой он вынужден находиться

Существует и такое понятие, как воздушный оазис, являющий собой то же самое устройство, включенное в систему местной вентиляции. Оно создает в определенной части производственного помещения микроклимат с заданными параметрами.

Очищенный воздух, подаваемый в заданную отчужденную зону, обычно подвергается специальной тепловлажностной обработке.

Воздушный оазис создает улучшенные условия на рабочем месте и нейтрализует воздействие вредных веществ. Часто это отдельные кабины, но когда их установка невозможна, на рабочие места направляют струю воздуха

Если местное отсасывающее устройство приблизить непосредственно к месту выделения веществ, загрязняющих пространство, удастся удалить воздух, содержащий более высокий их процент, чем при вентиляции общеобменного типа. Местная вентиляция позволяет значительно снизить воздухообмен.

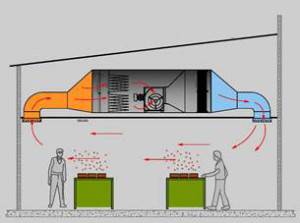

Приточная вентиляция

Расчет приточной вентиляции производственных помещений целесообразно выполнять по укрупненным показателям, которые выражают расход поступающего воздуха на единицу объема комнаты, на 1 человека или 1 источник загрязнений. В нормативах установлены свои нормы для различных производств.

Формула такова: L=Vk где L – объем приточных масс в м3/час, V – объем помещения в м3, k – кратность обмена воздуха. Для помещения, площадью в 100 м3 и высотой в 3 метра для 3-кратной смены воздуха потребуется: 100*3*3+=900 м3/час.

Расчет вытяжной вентиляции производственных помещений осуществляется после определения нужных объемов приточных масс. Их параметры должны быть аналогичны, так для объекта, площадью в 100 м3 при высоте потолков в 3 метра и трехкратном обмене вытяжная система должна откачивать те же 900 м3/час.

Мнение эксперта

Важно!

Оптимальным вариантам для предприятий является приточно-вытяжная вентиляционная структура, поскольку она прекрасно справляется с задачами, обеспечивая свежие потоки и хороший микроклимат для сотрудников.

Назначение и задачи

Работы по предотвращению распространения токсинов начинаются еще на этапе проектировки производственных установок. Соблюдение необходимых санитарно-гигиенических норм и безопасность являются основополагающими задачами, стоящими на первом месте при их создании. Для обеспечения хороших производственных условий все технологическое оборудование подлежит ежегодной профилактике и должно быть максимально герметизировано.

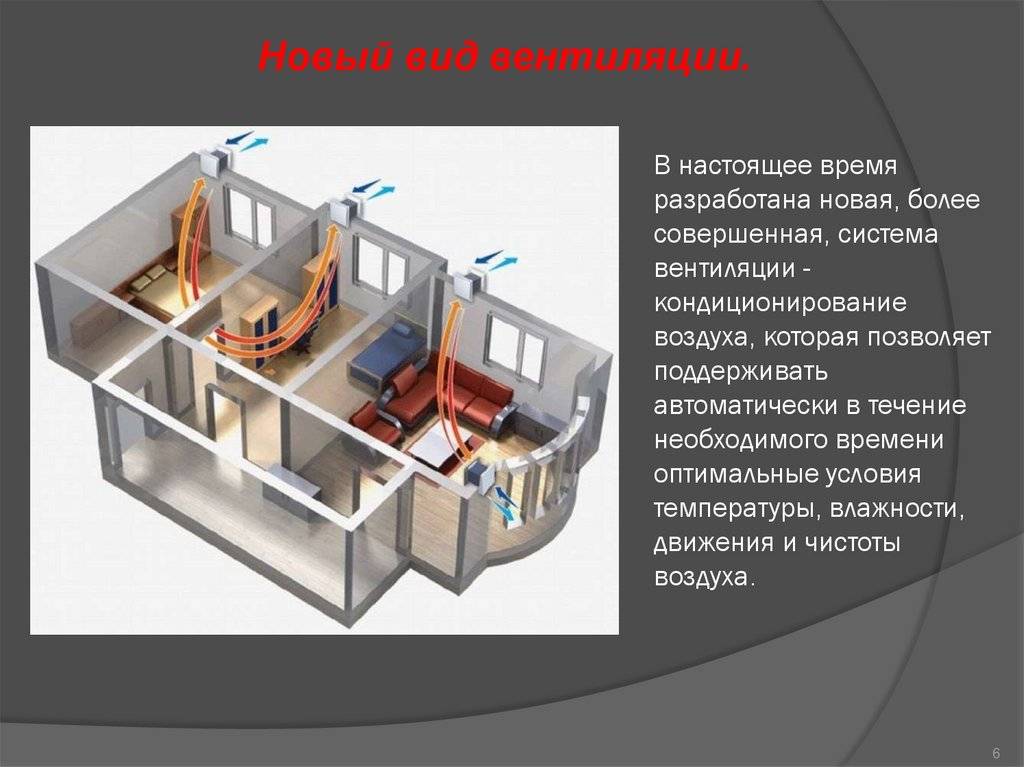

Однако в ходе эксплуатации установки расшатываются, и небольшой процент канцерогенов неизбежно попадает в воздух, представляя опасность для здоровья людей. Кроме того, наличие технологических процессов открытого типа также оказывает негативное влияние на состояние атмосферы. Промышленная вентиляция и кондиционирование призваны нейтрализовать токсическую среду, нормализовав качественный состав воздуха в помещении. Помимо этого, подобные системы выполняют следующие задачи:

• обеспечение оптимальных температурных показателей для долговременного нахождения человека и протекания производственного процесса;
• поддержание влажности воздуха в допустимых пределах, оговоренных нормативно-технической документацией;
• создание оптимальной циркуляции воздуха;
• выведение токсинов за пределы помещения;
• централизованное снабжение рабочих мест свежим воздухом.

Приведенные выше критерии должны соблюдаться в полном объеме, поскольку от их выполнения зависит не только здоровье сотрудников, но и эффективность технологического процесса. Системы вентиляции производственных помещений, не соответствующие заданным параметрам, не допускаются к установке и не могут использоваться на промышленных предприятиях.

Для улавливания пыли размером до 10 мк в вентиляционных каналах приточного типа используется оборудование тонкой очистки воздуха. При этом осаждение частиц объемом 10-100 мк в вытяжных воздуховодах требует очистки средней степени, а более 100 мк грубой фильтрации.

В зависимости от степени загрязнения воздушных масс применяются следующие виды оборудования:

• пылеосадочные камеры
• инерционные пылеотделители
• фильтры типа циклон
• мокрые пылеулавливатели
• рукавные фильтры
• электрофильтры

Подобное фильтрующее оборудование дает возможность полностью очистить воздушную среду цеха, сделав ее пригодной для дыхания. При этом наибольшей эффективностью отличаются электрофильтры, позволяющие убрать из воздуха самые мелкие частицы пыли и токсинов.
