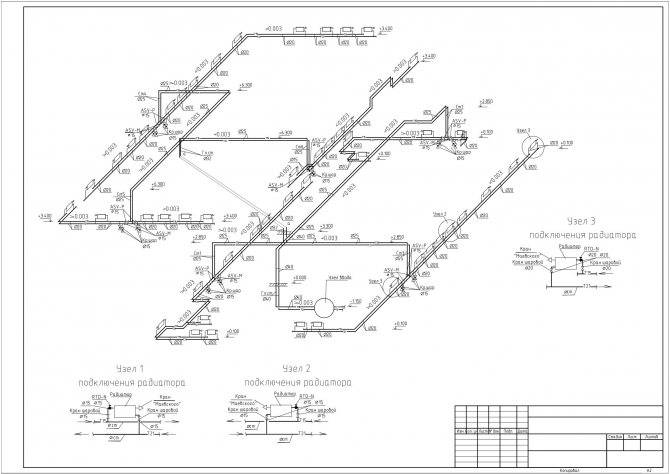

Аксонометрическая схема отопления

Список оборудования и параметров на схеме

На схеме отопления любого этажа должны обозначаться:

1. Трубная разводка с указанием всех диаметров труб;
2. Участки утепления труб – длина и толщина. Такая теплоизоляция обозначается графически;
3. Оси трубной разводки относительно нулевого уровня;
4. Углы уклонов розливов;
5. Если на горизонтальных участках розливов есть разрывы, то указываются размеры этих участков;
6. Опорные и подвесные элементы, компенсаторы.

Пример выноса обозначений на схеме отопления

1. Выносная полка используется для обозначения запорной арматуры с указанием ее маркировки и типа. Под выносом указывается обозначение детали согласно документации (смотрите рисунок выше);
2. Вертикальные горизонтальные трубопроводные разводки с соответствующими обозначениями;
3. Все присутствующие в схеме приборы отопления.

Обязательное требование: необходимо указать тип и основные характеристики этих элементов:

1. Сколько секций содержит отопительный радиатор;
2. Сколько секций или труб в отопительном регистре, его диаметр и общую длину;
3. Для остальных приборов отопления (конвекторы, излучатели) – тип прибора;
4. Обозначения тепловых установок (котлы, отопительные печи и теплообменники, насосы циркуляционные и тепловые, элеваторы, т.д.);
5. Закладное оборудование;
6. Измерительные приборы.

Схема отопления в масштабе

Отопительное оборудование и расчеты

Все оборудование, используемое в системе отопления, разделяется на вспомогательное и основное. Основное – котел или другой нагревательный прибор, вспомогательное – радиаторы и трубы разводки с прилагающейся арматурой. Для расчетов параметров необходимого отопительного оборудования необходима удельная мощность котла, которая варьируется в зависимости от климатических поясов:

1. Для районов Крайнего Севера – 1,5-2,0 кВт;
2. Для умеренной климатической зоны и центральных регионов – 1,2-1,5 кВт;
3. Для южных поясов – 0,7-0,9 кВт.

Исходя из этих поправок, рассчитывается мощность нагревательного прибора по формуле:

Wкотла = S х W / 10;

Где W – расчетная мощность отопительного прибора (котла, конвектора и т.д.);

S – общая площадь отапливаемого объекта.

Аксонометрическая схема котлового оборудования с двумя горелками

Насосы бывают тепловыми и циркуляционными. В большинстве случаев, кроме малоэтажных домов с естественной циркуляцией теплоносителя, без насосного оборудования обойтись невозможно, поэтому практически на всех схемах эти приборы присутствуют. Насосы должны соответствовать определенным техническим требованиям, среди которых и такие:

1. Легкость монтажа, демонтажа, простота эксплуатации и обслуживания;
2. Малошумность и экономичность прибора;
3. Надежность и длительность эксплуатации.

В малоэтажных жилых зданиях применяют три вида систем отопления:

1. Классическая двухтрубная схема, согласно которой горячая вода подается по одной трубе и возвращается по второй. В этой схеме насос монтируется на обратке;
2. Схема с вертикальным стояком. В этой схеме горячая вода также подается в радиаторы по одной трубе, а возвращается по второй, но циркуляционный насос устанавливается на отводящую трубу для подачи горячего теплоносителя. Таким образом, горячая вода сначала проходит по верхним радиаторам, а затем перемещается в нижние батареи системы;
3. Однотрубная схема предполагает передвижение теплоносителя последовательно от радиатора к радиатору с возвратом в котел. Это самая простая схема, но за счет ее невысокой эффективности она применяется в маленьких одноэтажных зданиях.

Упрощенная аксонометрическая двухтрубная схема

Расчеты при составлении схемы отопления должны учитывать:

1. Потребление тепла в каждом помещении;
2. Тип и количество радиаторов;
3. Количество стояков, если они есть, а также общее число ответвлений и контуров;
4. Схему подключения отопительных приборов;
5. Параметры труб и запорной арматуры.

После окончания расчетов отопительной системы их необходимо обозначить на схеме. Основное назначение аксонометрической схемы отопления – графическое отображение всех деталей и элементов, но, кроме этого, схема должна отображать и технические характеристики отопительного оборудования. Также в схеме должны присутствовать расчеты по подаче тепла в каждое помещение дома, включая подсобные.

Аксонометрия в ПТ правила выполнения

Для примера возьмем проект спринклерной системы пожаротушения для торгово-развлекательного комплекса.

Ключевые моменты такого проекта:

• трубная разводка;
• расстояние между спринклерными оросителями;
• тип крепления трубопровода;
• комплект автоматики системы ПТ.

Нас интересует, главным образом, разводка сети трубопровода.

Здесь учитываются и элементы чертежа для насосной станции, фланцы опорожнения сети и т.п.

Аксонометрическая схема такой АУПТ может выглядеть так.

ГОСТ 2.317-69 устанавливает порядок и правила выполнения аксонометрических проекций для инженерных систем.

При выполнении аксонометрии в пожаротушении нам не обойтись без известного СП 5.13130.2009.

Расстояние между оросителями рассчитываем согласно НПБ 88-2001.

Стандарт по проектированию трубопроводов – ГОСТ 10704-91.

На эти нормативы мы и ориентируемся при создании трехмерной проекции трубопроводной сети.

Для всех сложных строительных чертежей, поэтажных схем высотных зданий,

строений со сложной системой вентиляции – везде, где имеется сложная трубная разводка,

в состав проектной документации обязательно включается аксонометрическая проекция.

Так, в соответствии с ГОСТ 2.317-2011, подобная проекция строится во фронтальной изометрии, т.е. в трех плоскостях, в левой системе координат.

Пункт 3.2.1 документа ГОСТ 21.602-79 также сообщает, что необходимо учитывать коэффициент искажения вдоль осей, принятым условно за единицу.

Это любые чертежи отопления, канализации, санитарно-технических систем водопровода и т.д.

Аксонометрическая схема включает два вида: полноценный чертеж и эскиз.

Полноценный чертеж выполняем по всем требованиям ГОСТов.

Аксонометрия отопления: на что обратить внимание?

После завершения надлежащих  теплотехнических расчетов системы отопления, данные переносят на аксонометрическую схему. В процессе выполнения аксонометрии определяют первостепенный контур циркуляции горячего теплоносителя — от конечной точки нагрева до котлоагрегата и обратно.

В аксонометрической схеме отопления необходимо обратить внимание и обозначить следующие важные моменты:

1. Выполнить правильную ориентацию системы на объекте. Основная отметка начинается с уровня пола, от которой идут все другие отметки для планов многоэтажного дома.
2. Наносятся выносные линии для труб, на которых указываются геометрические и тепловые характеристики каждого ответвления. Для этого выполняется сноска с полочкой, над которой обозначаются все обязательные данные.
3. Наносятся элементы оснащение схемы с условными знаками. Над каждым элементом рисуется выноска, по аналогии с трубопроводами. Над полочкой обозначается марка оборудования и его номер по проекту.
4. Обозначают места прохода труб через несущие стенки или другие конструкционные преграды. Каждый переход маркируется, а стены помечаются с применением осевых линий здания.
5. Устанавливают масштаб, например, 1:30, 1:50. Он означает, что одна размерная единица на эскизе отвечает 30 либо 50 реальным единицам.

Определение

Термин ‘аксонометрия’ родом из Греции и происходит от двух слов: ‘ось’ и ‘измерять’. Суть термина — в графическом изображении трехмерных объектов методом их проецирования на плоскость.

Как выполняется проецирование объекта:

1. Он привязывается к трем координатным осям.
2. Выбирается так называемая картинная плоскость, на которую предстоит спроецировать объект.

Увидьте: ни одна ось координат не должна быть параллельна ей.

1. Все точки объекта проецируются на плоскость.

Потому, что картинная плоскость не параллельна ни одной из осей координат, по всем осям проекция будет иметь отклонения от настоящих размеров отрезков.

В зависимости от того, как распределяются искажения по осям, аксонометрия может именоваться:

Изометрической. В этом случае искажение по всем осям одинаково.

• Диметрической. Одинаково искажение по двум осям.
• Триметрической — все искажения имеют различные значения.

Аксонометрическая схема системы отопления — это всего лишь ее проекция на плоскость, которая не есть параллельной ни стенкам здания, ни его перекрытиям. На проекции обозначаются элементы системы и их главные параметры.

Что указывается

Согласно п. 2.3.2 этого стандарта, на разрезах и планах указывается:

• трубная развязка, устройства, водозапорная арматура и прочие элементы установки ПТ;
• оси объекта (сооружения), дистанция между ними, строительные сооружения и конструкции;
• маркировка арматуры, оборудования и отдельных устройств;
• обозначения перекрытий, а также покрытия строения;
• оборудование вентиляции, инженерных систем;
• пометки уровней свободного пространства пола для каждого этажа, площадки, оси трубопроводных магистралей и прочих конструкций;
• стояки, места закрепления трубопроводной сети, диаметры труб;
• привязки устройств ПТ и труб к координационным осям строения либо элементам конструкций.

Помимо этого на плане прямоугольником 5×8 мм отмечается наименование каждого помещения и его класс взрывопожароопасности.

Также, согласно этому ОСТу, в составе проектных документов для спринклерной установки ПТ аксонометрическая проекция отсутствует.

То есть, документ указывает, что при проектировании водных установок аксонометрический чертеж выполняется «по необходимости».

Поэтому для дренчерных или спринклерных систем аксонометрию в рабочей документации, как правило, не приводили.

А вот для насосных станций этот чертеж выполнялся всегда. В государственном стандарте также приводится перечень рабочих чертежей для основного комплекта.

• Общие данные.
• Типовая схема.
• Разрезы и планы размещения оборудования, расположения трубной разводки.

Аксонометрической схемы мы снова здесь не видим.

Поэтому те, кто говорят, что такая схема должна предоставляться всегда, ошибаются.

Разве обязательна 3D-проекция на порошковые или газовые модули пожаротушения?

Для системы трубопроводов еще можно сделать аксонометрию.

Хотя и это, как обязательный пункт, нам не указывают нормативные документы.

Но проектировщику достаточно назвать высоту и место расположения модуля пожаротушения.

А, к примеру, кабельные линии, не относятся к системам трубопровода. Их можно прокладывать почти везде.

Поэтому в схему аксонометрии кабели также не входят.

«А чем принципиальная схема отличается от аксонометрической?» – спрашивают некоторые проектировщики.

Обе проекции подробные, на обеих есть отметки этажей здания.

На аксонометрической схеме, в отличие от принципиальной, имеются еще и высотные отметки.

Конечно, это не все отличия одного чертежа от другого.

Вступление

Отопление в квартире (доме) монтируется по предварительно сделанному плану отопления, состоящему из аксонометрической и монтажной схемам отопления. Разберем подробнее эти составляющие предварительного планирования отопления.

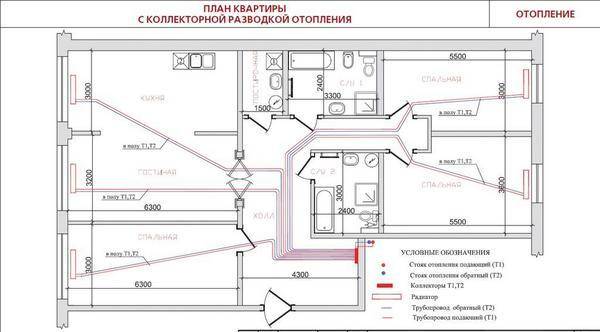

Отопление в доме может быть выполнено по коллекторной или двухтрубной (или однотрубной) разводкой труб отопления. В многоквартирных домах возможно отопление вертикальной (стояковой) разводкой труб отопления. В этой статье представлю схемы коллекторной разводки отопления квартиры. Дополнительно можно почитать статью: Двухтрубная схема отопления.

На что обратить внимание при построении эскиза

Перед тем как отразить аксонометрическую схему обогрева помещения в бумажном варианте или электронном виде, проводят ряд расчетов. Саму схему составляют, исходя из собранных данных:

• значения потребности в теплоте для комнат здания;
• типологии отопительных приборов, их количества для каждого из помещений;
• основных решений относительно всей инженерной сети: применения стояков, расчета гидравлических веток и контуров, порядка подключения элементов отопительной системы;
• характеристики участков трубопровода: диаметров и длины фрагментов труб, запорной арматуры, термических контролеров, гидравлических регуляторов.

Получив соответствующие вычисления, их показатели вносят в схему. Аксонометрическая схема системы отопления обязательно содержит технические характеристики каждого из узлов сети (котлов и используемых насосов), длину и диаметр труб, расход тепла и информацию о других тепловых свойствах отопительных приборов, таких как радиаторы, конвекторы, регистры.

Приступая к работе над аксонометрическим чертежом, в первую очередь определяют основное кольцо движения теплоносителя – путь к самому удаленному из элементов от котла и обратно.

Подытожив изученное, скажем, что аксонометрию выполняют в обязательном порядке, независимо от типа системы коммуникации для сооружений любого типа назначения. Имея перед глазами графический чертеж, монтажники быстрее определяют, какой объем работ предстоит проделать и как именно выглядит сеть.

Если специалист разбирается в аксонометрической схеме отопления, а сам чертеж выполнен грамотно без каких-либо ошибок, то в процессе выполнения проекта можно исключить возникновение любых сложностей, связанных с монтажом элементов системы отопления, трубопровода и других инженерных сетей.

Чтобы проектирование, а после и монтаж водопровода, прошли успешно, необходимо правильно визуализировать на листе или в электронной форме саму постройку и коммуникационные ветки внутри нее. В таком случае графический компонент проекта включает:

• генплан здания;
• ситуационную схему;
• фасад;
• планы на каждый из этажей;
• план крыши;
• аксонометрические схемы: вентиляции, отопления, водопровода;
• разрезы и другие принципиальные схемы.

Помните, что при работе с корректно оформленной аксонометрией проблем с монтажом инженерных сетей в 99,9% случаев не возникает. Потому этот этап настолько важен в проектировании будущего дома или многоэтажки.

Схемы отопления частных домов бывают разные. Например, одно- или двухконтурными, с естественной или принудительной циркуляцией теплоносителя, но, когда произносится словосочетание «аксонометрическая схема системы отопления», многие задумываются, а что же это за схема такая. Чтобы знать, что такое аксонометрическая схема отопления, необходимо представлять себе, что такое аксонометрия в принципе. Пример аксонометрической схемы отопления

Как начертить изометрию труб

В графическую часть проекта внутреннего водоснабжения входит аксонометрическая схема водопровода. Она используется для наглядного рассмотрения взаимного расположения стояков, трубопроводов и сантехнических точек. Аксонометрия создается на основе планов водопроводных сетей.

Вступление

Занимаясь или сталкиваясь с монтажом водопровода в частном доме, рано или поздно, встречаешь понятие аксонометрическая схема водопровода. Для профессионалов такое название схемы не вызывает вопросов, а вот для большинства простых людей, понятие аксонометрическая схема требует пояснения и примеров.

Что такое аксонометрическая схема

Понятие аксонометрия или аксонометрическая проекция, означает способ отражения объемной фигуры на одной плоскости с показом на ней трех осей координат x, y, z.

Чтобы визуализировать аксонометрию, представим, что у вас в руках фигурка куба, сделанная из проволоки. Теперь поднесите куб к зеркалу и обведите грани куба отраженные в зеркале. На зеркале будет аксонометрия объемной фигуры куб. Вот визуальная картинка аксонометрии.

В техническом черчении принято делать аксонометрии фигур (деталей, изделий) расположенных под определенным углом к поверхности проекции.

Для упрощения вычислений согласно ГОСТ 3453-59 строят:

• Изометрические проекции: угол между осями одинаковый (по 120°), размеры фигуры искажены одинаково, коэффициент искажения 0,82;
• Диметрическая: Только два угла между осями одинаковые, значит два размера одинаковые, третий размер отличен. Угол между осями z и х равен 97°10′, углы между осями х и у, и между z и y по 131°25′.
• Фронтальной диметрическая: угол между осями z и х принят 90°, углы между х и y и между осями z и y принят 135°.
• Во всех вариантах аксонометрии ось z расположена вертикально.

Аксонометрия водопровода, отопления, канализации

Согласно ГОСТ 2.317-2011 все аксонометрические схемы, относящиеся к санитарно-техническим системам водопровода, канализации, отопления строятся во фронтальной диметрической (косоугольной) изометрии с левой системой координат.

Соответственно размеры по осям z и x будут без искажений, а по оси y в два раза меньше.

Вы спросите, какое отношение это черчение имеет к трубам и монтажу сантехники? Теперь представьте, что плоскости по осям аксонометрии это стены вашего дома или квартиры. Сантехнические трубы, трассы водопровода, трубы канализации и отопления идут вдоль стен, вертикально или горизонтально. Это значит, мы может нарисовать трассы труб в аксонометрии, не показывая сами стены.

Более того на аксонометрическую схему наносятся сантехнические приборы в условных обозначениях, наносятся диаметры труб, делаются пояснения, к схемам составляются таблицы по материалам и оборудованию.

В результате у вас на руках подробное руководство, как выполнить монтаж сантехники в доме (квартире), практически исключающее ошибки монтажа.

Аксонометрическая схема водопровода дома

Для примера две аксонометрические схемы водопровода. Это два санузла, с коллекторной схемой и монтажом бойлера в одном из санузлов.

Другие схемы в статьях:

Вывод

В статье я рассказал, что такое аксонометрическая схема водопровода дома, показал несколько примеров таких схем для частного дома и квартиры.

Источник

Чертежи деталей в изометрии в Автокаде

• Уроки AutoCAD
• Чертежи деталей в изометрии в Автокаде

Уроки AutoCAD

Разберёмся, как чертить изометрию в Автокаде.

Разработчики программы не стоят на месте и модернизируют ее функционал. Изометрия в Автокаде 2002 была подобна «танцам с бубнами». С 2015 года инструмент был автоматизирован.

Изометрия в Автокаде. Переключаем плоскости

Настройка изометрии в Автокаде выполняется в самом низу программы, где подключаются режимы работы, привязки и прочие опции.

Если в строке состояния отсутствует кнопка с подключением изометрического режима черчения, тогда откройте список адаптации и установите галочку напротив нужной опции, как показано на рис. 3.

В AutoCAD изометрия имеет три плоскости черчения: горизонтальную, фронтальную и профильную. При выборе того или иного режима, курсор графически меняет свой вид. Если у вас подключена сетка в Автокаде, то визуально видно, как меняется ее ориентация.

Правила и нормы составления аксонометрической схемы

Вся исполнительная техдокументация, в том числе чертежная документация, производится по установленному алгоритму, с использованием условных обозначений и порядка оформления. В наибольшей степени легко начертить изометрию систем отопления с применением архитектурной программы Автокад. Для этого устанавливается подходящая плоскость и с помощью стандартных инструментов рисования AutoCAD выполняются нужные построения. Преимущество данного способа выполнения схем   в том, что все нормы и правила в компьютерную программу уже заложены.

Для тех, кто не пользуется цифровым методом построения графики, аксонометрия отопления выполняется в соответствии с требованиями СНиПов и ГОСТов, по которым определяют такие важные параметры, как тепловая мощность системы отопления, расчетные расходы теплоносителя и минимально допустимые размеры труб.

Аксонометрическая схема системы отопления производится в 2-х вариантах: эскиз и полнофункциональный чертеж. К первому предъявляют незначительные требования, поскольку он не относится к официальному документу. Общий чертеж аксонометрии производится по всем правилам  госстандартов:

1. Выбор угла зрения — первостепенная цель конструктора. Для того чтобы достичь нужного результата применяется поэтажный план объекта. Он располагается таким образом, чтобы нижняя часть объекта была приближена к исполнителю, левую руку направляют на 1-ю ось объекта, а правую на последнюю. Левый угол фасад, наиболее близкий к проектировщику — это начальная точка для аксонометрии.
2. Установление ориентации линий отопления. Отопительные трубы, проходящие параллельно близкой либо отдаленной стены дома прорисовываются  горизонтальными, параллельно к стенкам. Отводящие линии, проходящие перпендикулярно к стенке, наносятся под углом 45 градусов к горизонту. Вертикальные линии прорисовываются соответственно из реальному положению.
3. Выбор масштаба. АСО, не считая эскиза, производится в конкретном масштабе. В границах чертежа он не изменяется. В том случае, когда аксонометрия в масштабе не умещается на одном чертежном листе, то разрешаются выполнение разрывов с применением пунктирной линии.

Правила и нормы составления аксонометрической схемы

Любая исполнительная документация, включая чертежи, выполняется по определенному алгоритму, с применением условных обозначений и правил оформления. Аксонометрическая схема отопления, кондиционирование, вентиляции — не исключение. Проектировщики, если не используется компьютерная программа, где все данные уже есть, пользуются несколькими документами:

• ГОСТ 21.206-93 СПДС;
• ГОСТ 21.602-2003 СПДС.

Информация для расчета мощности вентсистемы и другие технические данные указаны в СНиПах и ГОСТах. Оттуда берутся такие важные параметры как кратность воздухообмена, нормативные значения температуры, влажности. От них зависит состав и сложность аксонометрической схемы.

Правила

Сложный вариант аксонометрической схемы

Аксонометрическая схема выполняется в двух видах: эскиз и полноценный чертеж. К эскизу предъявляется немного требований, так это не официальный документ. Полноценный чертеж аксонометрии выполняется по всем правилам, прописанным в государственных стандартах:

1. Выбор угла зрения. Первоочередная задача проектировщика – найти оптимальную точку. Для этого используется поэтажный план. Его располагают так, чтобы нижняя часть прилегала к проектанту, левая рука смотрела на первую осью здания, правая на последнюю ось. Фасад, который ближе к проектировщику, а точнее его левый угол – это отправная точка для аксонометрической схемы.
2. Определение ориентации линий воздуховодов. Тут все просто. Вентиляционные каналы, идущие параллельно ближней или дальней к нам стене здания рисуются в виде горизонтальной линии, параллельной к стенам. Отводы, идущие перпендикулярно к нашей стене чертятся под углом 450 к горизонтальной линии. Вертикальные участки вентсистемы рисуются вертикально.
3. Масштабирование. Аксонометрическая схема, за исключением рукописного эскиза, выполняется в определенном масштабе. В пределах одного чертежа он не меняется. Если аксонометрия в масштабе не умещается на листе, то допускаются разрывы (это когда линия воздуховода на чертеже разрывается с помощью пунктира).

Требования

Аксонометрическая схема, как и другие части проекта вентиляции, выполняется согласно требованиям государственных стандартов:

• Выносные линии для воздуховодов. С их помощью показываются геометрические характеристики, форма, мощность каждого канала. От каждого воздуховода откладывается сноска с полкой. Над полкой указывается размер сечения, длинна, ширина, или диаметр (в случае круглого канала). Под полкой значение мощности в кубических метрах.
• С правой или левой части чертежа чертятся отметки высоты. Это необходимо для правильной ориентации системы в здании. Первая отметка соответствует уровню чистого пола, от нее «пляшут» все остальные. Высоты обозначаются в миллиметрах. Если воздуховод круглого сечения, то у него привязка от центра сечения, если квадратного или прямоугольного, то от нижней грани.
• Все оборудование, включая вентиляторы, фитинги, калориферы, рекуператоры обозначается условными знаками или в виде контуров.
• Часто на аксонометрической схеме обозначаются контуры оборудования. Это делается в случае применения местной вентиляции с индивидуальными отсосами или зонтиками. Оборудования допускается обозначать контуром с выноской и маркировкой.
• На схему наносятся смотровые люки. Их привязывают к размерным линям. Над каждым люком рисуется выноска, по аналогии с воздуховодами. Над полкой указывается марка изделия, под его номер в проектной документации.
• На чертёж наносится всё дополнительное оборудование, датчики, приборы учёта. Используются условные обозначения.
• На чертеже указываются участки воздуховодов с утеплителем или обработанные огнезащитным составом.
• Сложные вентиляционные системы на крупных строительных объектах проходят через всё здание. Места перехода через несущие стены, перегородки, плиты перекрытия отмечаются. Каждое перекрытие маркируется. Стены отмечаются с помощью осей здания.
• Воздуховоды маркируются. Приточные обозначаются буквой – П, вытяжные – В. После буквы идет цифра, обозначающая порядковый номер ветки. В рамках одного чертежа может быть П1 и В1, то есть цифры на приточку и вытяжку дублируются.
• Вентиляторы маркируются соответственно линиям, на которой они установлены.
• Обозначение масштаба. Аксонометрические схемы масштабируются. На чертеже это обязательно указывается. Например, 1:50, 1:100. Означает, что одна размерная единица на чертеже соответствует 50 или 100 единицам в реальности.

Проектные работы

Общая схема устройства канализации представляет собой сборку трубопроводов, с одной стороны подключенных к сантехнике, а с другой — к очистным сооружениям. Однако, для монтажа конкретного участка комплекса водоотведения, требуется составление подробного и точного чертежа. При расчете проекта приходится обеспечивать требования СНиП, а также санитарные нормы размещения элементов. Основные требования к проекту водоотведения:

• достаточная пропускная способность с некоторым запасом на случай экстремального сброса стоков;
• правильно рассчитанная конфигурация, выдержанный уклон труб;
• трассировка должны быть максимально прямой, без резких поворотов;
• по ходу движения стоков трубы меньшего диаметра должны соединяться с трубами большего размера, а не наоборот;
• трасса должна быть оснащена нормативным количеством смотровых колодцев или ревизионных элементов.

Схема системы канализации составляется с учетом ее размеров, назначения и специфики использования. В задачу составителя входит грамотная трассировка, исключающая резкие изменения направления линии. Кроме этого, надо предусмотреть технологически правильное расположение труб, соответствующее положение выпускных элементов сантехники. В процессе создания проекта часто используется аксонометрическая схема канализации жилого дома. Она дает представление о пространственном положении элементов и трубопроводов. Для сложных конструкций, обладающих многослойной структурой, такой вариант чертежа гораздо удобнее и нагляднее.

Дворовая сеть канализации

Проект дворовой
сети канализации выполняется на генплане
участка, на котором наносится трасса
канализационной сети от выпусков из
здания до подключения к городскому
колодцу и участок ввода водопровода.(
Рисунок 8)

Согласно
минимальный диаметр дворовой сети может
быть 150мм. Уклоны назначаются в зависимости
от диаметра по таблице 4.

На сети канализации
проставляют колодцы:

• на выпусках;

• на поворотах (
  если они есть согласно трассировке)

• на подключении к
  городской сети;

• на линейных
  участках.

Расстояние между
колодцами на сети Ø150 не должно превышать
35 метров,

при Ø200-50м.

Таблица 4

Диаметр , мм	Уклон i
min	Допустимый при обосновании
150	0,008	0,007
200	0,007	0,005

Как отразить все элементы коммуникаций на чертеже

Для того чтобы справиться с такой задачей, вам потребуется программа для создания графических рисунков, эскизов и схем. Можете открыть любую из арсенала строительных программ, дополненных такой функцией, или ту, с которой вы знакомы.

Перед разработкой аксонометрии подготовьте план здания, квартиры или другого помещения с коммуникационными сетями.

Начертить все не так уж и сложно, особенно если у вас имеется опыт работы с инженерными программами. На эскизе отражают все трубы, показанные на плане дома. Их переносят в электронную версию аксонометрической схемы и отражают под углом в 45 градусов.

Важно! Это правило не распространяется на горизонтальные участки. Линии оставляют в неизмененном виде
