Индукционный нагреватель: схема и порядок действий при изготовлении своими руками

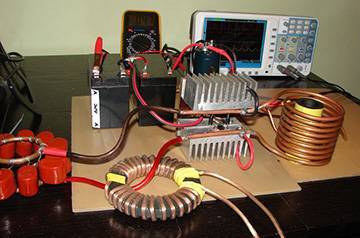

Шаг 6: Сборка трансформатора

Если вы внимательно читали статью, вы зададите вопрос: а как управлять LC-контуром? Я уже рассказывал об инверторе и контуре, не упоминая, как они связаны.

Соединение осуществляется через соединительный трансформатор. Мой от Magnetics, Inc. Номер детали — ZP48613TC. Adams Magnetics также является хорошим выбором при выборе ферритовых тороидов.

Тот, что слева, имеет провод 2мм. Это хорошо, если ваш входной ток ниже 20А. Провод перегреется и сгорит, если ток больше. Для высокой мощности вам нужно купить или сделать литцендрат. Я сделал сам, сплетя 64 нити из проволоки 0.5мм. Такой провод без проблем может выдержать ток 50А.

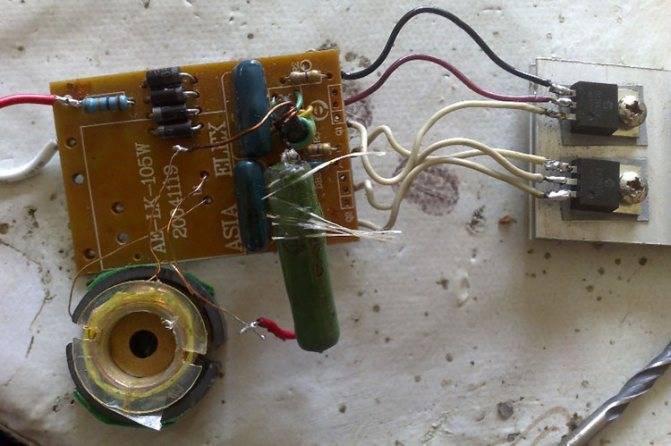

Инвертор, который я показал вам ранее, принимает высоковольтный постоянный ток и изменяет его на переменные высокие или низкие значения. Эта переменная квадратная волна проходит черезч соединительный трансформатор через переключатели мосфета и конденсаторы связи постоянного тока на инверторе.

Медная трубка из емкостного конденсатора проходит через нее, что делает ее одновитковой вторичной обмоткой трансформатора. Это, в свою очередь, позволяет сбрасываемому напряжению проходить через конденсатор емкости и рабочую катушку (контур LC).

Водяной котел с трансформатором

Для начала достаньте или купите недорогой сварочный инвертор (трансформатор) с регулировкой тока на 18-25 ампер. В качестве элементов для нагрева воды в водонагревателе применяют небольшие обрезки катанки или нержавеющей стали. Проволоку нарезают кусками длиной от 3,8 до 5,5 см (если используется катанка диаметром 6-8 мм). Затем из толстостенной пластиковой трубы диаметром 45-50 мм делают корпус нагревателя. Один конец этого отрезка трубы закрывают мелкой, ячеистой сеткой и засыпают со свободного открытого конца корпуса нарезанную проволоку.

схема устройства индукционного нагревателя.

Заполнив трубу обрезками доверху, приступают к изготовлению катушки индуктора. Берут эмалированный медный провод не менее 1,5-2 мм и наматывают вокруг сделанного корпуса. Количество витков колеблется (в зависимости от ампеража сварочного индуктора) и составляет 85-95. Катушку располагают по центру корпуса (трубы с обрезками). К системе водоснабжения или сети отопления нагреватель подсоединяют с помощью переходников.

Чтобы сделать на основе полученного нагревателя вихревой индукционный котел-водонагреватель, надо сварить из двух труб напоминающую бублик конструкцию. Это нагревательный элемент для воды. Берут любой подходящий по диаметру бак и вставляют в него входной (в верхней части бака) и выходной патрубки для воды. В этот корпус вставляют сделанную ранее индукционную катушку. Затем присоединяют нагреватель (бублик) к патрубкам так, чтобы он проходил внутри индуктора строго по центру. Изолируют выходные концы катушки и подсоединяют к трансформатору. Чтобы тепло не покидало водонагреватель, его покрывают теплоизоляционным экраном.

Вода, проходя внутри катушки по трубам, нагревается и из выходного патрубка выходит в горячем виде.

Надо помнить, что такой котел можно применять в закрытых системах отопления, с циркуляцией воды с помощью насоса.

Такой индукционный котел-водонагреватель можно подсоединять и к системе, выполненной из пластиковых труб. С целью обеспечения безопасности котел устанавливают на расстоянии 80-90 см от пола и потолка и на 30-40 см от стены. Данный водонагреватель надо оснастить установленным на патрубке клапаном для сброса воздуха из системы. Подобный котел можно применить и как обогреватель небольшого помещения, добавив радиатор отопления.

Что такое индукция и ее принцип

Электромагнитная индукция была открыта еще более ста лет назад. Она позволяет генерировать тепло с помощью высокочастотных токов – данная технология активно применяется для выплавки металлов. Дошла эта технология и до бытовых потребителей – мы можем увидеть ее воплощение на кухне в виде индукционных электрических печей. Индукционные печи позволяют быстро разогревать пищу и отличаются небольшими габаритами. Еще одним достоинством является их продолжительный срок службы.

Индукционный нагреватель представляет собой мощную катушку, на которую подается переменный ток высокой частоты. Внутри катушки помещается металлический сердечник, разогревающийся под действием вихревых токов. Таким образом, никаких привычных нагревательных элементов здесь нет, а тепло генерируется исключительно за счет индукционного нагрева.

Магнитная индукция используется в металлургической промышленности. Здесь она позволяет избавиться от угольных и газовых печей, отличающихся большими размерами. Сегодня в металлургических цехах стоят небольшие индукционные печи, быстро разогревающие металлы и сплавы до высоких температур. Они безопасны для людей и позволяют сократить время, затрачиваемое на переработку металлов.

С помощью индукционной катушки можно быстро нагреть металл до очень высоких температур.

В бытовой сфере магнитная индукция работает в индукционных кухонных печах и в электрических индукционных котлах. В чем заключаются преимущества такого нагрева?

• Отсутствует прямой контакт между нагреваемым телом и индукционной катушкой.
• Отсутствие накипи в индукционных котлах, что связано с отсутствием привычных нагревательных элементов.
• Продолжительный срок службы оборудования.
• Быстрый прогрев теплоносителей и металлических конструкций.
• Высокая эффективность оборудования.
• Безопасность для окружающих.

Электромагнитная индукция греет быстро и очень эффективно – коэффициент полезного действия тех же индукционных котлов достигает 98-99%. Также здесь отсутствует прямой контакт теплоносителя и токоведущих частей, что значительно повышает безопасность оборудования.

Напомним, что в ТЭНовых и электродных электрических отопительных котлах используется прямой контакт нагревательных элементов и теплоносителя.

Сделать индукционный нагреватель воды своими руками не так уж и сложно, как это может показаться на первый взгляд. Многие люди, обладающие познаниями в области электротехники и «прямыми руками», умеючи создают индукционные нагреватели, используемые для обогрева жилых домов. Давайте разберемся, как создаются такие нагреватели и что нам понадобится для самостоятельной сборки оборудования.

Индукционный нагреватель своими руками — схема конструкции

Простота конструкции – одно из достоинств индукционного нагревателя. Внутри круглого экранированного корпуса расположена катушка, на языке физиков именуема индуктором. Она подключается к источнику переменного тока. Внутри катушки расположен отрезок стальной трубы, заканчивающийся двумя патрубками. Последние позволяют присоединить нагреватель к системе отопления.

Таким образом, после подсоединения через трубу будет следовать теплоноситель, при этом она будет нагреваться под воздействием генерируемого катушкой переменного поля. От контакта с трубой, соответственно, будет греться и теплоноситель.

Схема индукционного нагревателя

В некоторых моделях индукционных нагревателей катушка подсоединяется непосредственно к электросети, вследствие чего создаваемое ею магнитное поле меняет полярность с частотой 50 Гц. Но существует и более производительная схема подключения. Она отличается от только что описанной наличием преобразователя, увеличивающего частоту колебания подаваемого на катушку тока с 50 Гц до нескольких десятков килогерц. Такой преобразователь называют инвертором. Он состоит из трех модулей:

1. Выпрямитель, представляющий собой обычный диодный мост.
2. Собственно, инвертор. Главные герои – пара т.н. ключевых транзисторов, которые могут очень быстро переключаться.
3. Схема управления, которая «дирижирует» ключевыми транзисторами.

Несложно заметить, что происходящие внутри нагревателя процессы весьма сходны с работой понижающего трансформатора, только в данном случае вторичная обмотка является короткозамкнутой и располагается внутри первичной.

Другое отличие состоит в том, что в случае с трансформатором нагрев является побочным эффектом, который стараются предотвратить (например, набирают магнитопровод из отдельных изолированных пластин).

Порядок изготовления индукционного котла

Вариант первый

Стальную проволоку порубить на отрезки длиной не более 50 мм. Рубленой проволокой заполнить пластиковую трубу. Торцы заглушить проволочной сеткой для предотвращения высыпания проволоки. На концах трубы установить переходники от пластиковой трубы к размеру трубы в месте подключения нагревателя.

Медным эмалированным проводом намотать обмотку на корпусе нагревателя (пластиковой трубе). Для этого понадобится порядка 17 метров провода: количество витков — 90, наружный диаметр трубы порядка 60 мм: 3,14 х 60 х90 = 17 (метров). Длину уточните дополнительно, когда будет точно известен наружный диаметр трубы.

Пластиковую трубку, а теперь уже индукционный котел, врезать в трубопровод в вертикальном положении.

Подключить котел к инвертору, необходимо заполнить систему теплоносителем и можно включать.

Вариант второй

Конструкция индукционного нагревателя из сварочного инвертора по этому варианту более сложна, требует определенных навыков и умений работать своими руками, однако, она более эффективна. Принцип тот же — индукционный нагрев теплоносителя.

Для начала нужно изготовить сам индукционный нагреватель — котел. Для этого понадобятся две трубки разного диаметра, которые вставляются одна в другую с зазором между ними порядка 20 мм. Длина трубок от 150 до 500 мм, в зависимости от предполагаемой мощности индукционного нагревателя. Нужно вырезать два кольца соответственно зазору между трубками и приварить их герметично по торцам. Получилась емкость тороидальной формы.

Остается вварить в наружную стенку входную (нижнюю) трубку по касательной к корпусу и верхнюю (выходную) трубку параллельно входной на противоположной стороне тороида. Размер трубок — по размеру труб отопительной системы. Расположение входного и выходного патрубков по касательной, обеспечит циркуляцию теплоносителя по всему объему котла без образования застойных зон.

Второй шаг — создание обмотки. Эмалированный медный провод нужно наматывать вертикально, пропуская его внутрь и поднимая наверх по внешнему контуру корпуса. И так 30-40 витков, образуя тороидальную катушку. В таком варианте нагреваться будет одновременно вся поверхность котла, таким образом, значительно повышая его производительность и эффективность.

Изготовить наружный корпус обогревателя из непроводящих материалов, использовав, например, пластиковую трубу большого диаметра или банальное пластиковое ведро, если будет достаточно его высоты. Диаметр наружного корпуса должен обеспечивать выход патрубков котла сбоку. Обеспечить соблюдение правил электробезопасности по всей схеме подключения.

Корпус котла отделить от наружного корпуса теплоизолятором, можно использовать как сыпучий термоизоляционный материал (керамзит), так и плиточный (изовер, минплита и тому подобное). Этим предотвращаются потери тепла в атмосферу от конвекции.

Остается заполнить систему своим теплоносителем и подсоединить индукционный нагреватель из сварочного инвертора.

Такой котел совершенно не требует вмешательства и может работать 25 и более лет без ремонта, поскольку в конструкции отсутствуют движущиеся детали, а в схеме подключения предусмотрено использование автоматического управления.

Разновидности индукционных котлов

Существуют следующие разновидности нагревательных котлов индукционного типа, обозначаемые как по принципу действия, так и по марке производителя:

• SAV – разновидность и одновременно торговая марка котлов нового поколения мощностью от 2,5 до 100 кВт, с 2007 г. выпускаемых российской компанией ЗАО НПК «ИНЭРА»;
• ВИН — аббревиатура является не только сокращением названия вида индукционных устройств (вихревые индукционные нагреватели), но и запатентованным названием котлов, производимых ижевской компанией «Альтернативная энергия».

Индукционные обогреватели SAV

Эксплуатация агрегатов SAV не требуют использования инвертора, на индуктор подаётся ток частотой 50 Гц. Индуцированное первичной обмоткой электромагнитное поле вызывает образование вихревых потоков во вторичной обмотке, роль которой в котлах данного типа выполняет участок замкнутого контура труб с теплоносителем. Данный участок трубы – вторичная обмотка интенсивно нагревается под воздействием токов Фуко и передаёт тепло теплоносителю, принудительно циркулирующему в системе отопления с помощью циркуляционного насоса.

Устройство отопительной системы выполняется с использованием радиаторов или лабиринтовым способом, напоминающим плинтусовый обогрев, чтобы увеличить общую площадь наружной поверхности (теплоотдачи) труб — контур отопления, как минимум, не должен быть минимальным по протяжённости.

Котлы SAV производятся под напряжение в 220V и 380V. В качестве теплоносителя в них используется вода (в чистом виде или с противозамерзающими присадками), а также антифриз. Выход агрегата на полную мощность работы занимает порядка 5-20 минут (в зависимости от объёма теплоносителя), КПД нагревателей таких устройств составляет минимум 98%. Для эффективного обогрева помещения площадью до 30 м кв. достаточно индукционного устройства мощностью в 2,5 кВт, покупка которого в комплекте с системами автоматики и управления обойдётся приблизительно в 30 тыс. руб.

ВИН-агрегаты отопления

Котлы данного типа более совершенны по принципу действия и конструкции, что, естественно, отражается на их стоимости. Для работы ВИН-устройств необходим инвертор – устройство повышения частоты входящего тока. Ток высокой частоты вызывает образование электромагнитного поля высокой напряжённости, которое, в свою очередь, обуславливает возникновение более мощных вихревых токов во вторичной обмотке. Кроме того, теплообменник и корпус котла изготавливаются из ферромагнитных сплавов, имеющих собственное магнитное поле. Результатом всех этих процессов является большая интенсивность нагрева теплообменника и, естественно, теплоносителя.

ВИН-агрегата мощностью в 3 КВт достаточно для отопления помещения площадью 35-40 м кв. (в зависимости от климатических условий и качества теплоизоляции наружных строительных конструкций).

ВИН-агрегаты вследствие большей производительности могут использоваться не только в системах отопления жилья, но и для горячего водоснабжения. Для этого в контур теплоносителя врезают дополнительные накопительные резервуары, оборудованные защитной автоматикой, ёмкость которых рассчитывается в зависимости от количества точек горячего водозабора. Горячей водой эти ёмкости обеспечиваются путём её циркуляции в системе с прямоточным нагревом индукционным обогревателем.

Сила индукции

Для того чтобы было легче разобраться в схемах и правильно собрать конструкцию, нелишним будет заглянуть в историю электричества. Способы нагрева металлических конструкций электромагнитным током катушки широко используются в промышленном изготовлении бытовых приборов — котлов, нагревателей и плит. Оказывается, можно сделать рабочий и долговечный индукционный нагреватель своими руками.

Принцип работы устройств

Принцип работы устройств

Знаменитый британский ученый XIX века Фарадей в течение 9 лет проводил исследования, чтобы преобразовать магнитные волны в электричество. В 1931 году наконец было совершено открытие, получившее название электромагнитная индукция. Проволочная обмотка катушки, в центре которой находится сердечник из магнитящегося металла, создает магнитное поле под силой переменного тока. Под действием вихревых потоков сердечник нагревается.

Открытие Фарадея стали применять как в промышленности, так и при изготовлении самодельных моторов и электронагревателей. Первую плавильню на основе вихревого индуктора открыли в 1928 году в Шеффилде. Позже по тому же принципу обогревали цеха заводов, а для нагрева воды, металлических поверхностей знатоки собирали индуктор своими руками.

Схема устройства того времени действительна и сегодня. Классический пример — индукционный котел, в составе которого имеются:

• металлический сердечник;
• корпус;
• тепловая изоляция.

Особенности схемы для ускорения частоты тока следующие:

• промышленная частота в 50 Гц не подходит для самодельных приборов;
• прямое подключение индуктора к сети приведет к гулу и слабому нагреву;
• эффективное нагревание осуществляется при частоте 10 кГц.

Сборка по схемам

Собрать индуктивный нагреватель своими руками может любой человек, знакомый с законами физики. Сложность устройства будет варьироваться от степени подготовленности и опытности мастера.

Существует множество видеоуроков, следуя которым можно создать эффективное устройство. Практически всегда необходимо использовать такие основные составляющие:

• стальная проволока диаметром 6−7 мм;
• медная проволока для катушки индуктивности;
• сетка из металла (для удержания проволоки внутри корпуса);
• переходники;
• трубы для корпуса (из пластика или стали);
• высокочастотный инвертор.

Этого будет достаточно для сборки индукционной катушки своими руками, а ведь именно она находится в основе проточного водонагревателя. После подготовки необходимых элементов можно подходить непосредственно к процессу изготовления аппарата:

• нарезать проволоку на отрезки в 6−7 см;
• металлической сеткой покрыть внутреннюю часть трубы и засыпать проволоку доверху;
• аналогично закрыть отверстие трубы снаружи;
• намотать на пластиковый корпус медную проволоку не менее 90 раз для катушки;
• вставить конструкцию в систему отопления;
• с помощью инвертора подключить катушку к электричеству.

По похожему алгоритму можно легко собрать индукционный котел, для чего следует:

• нарезать заготовки из стальной трубы 25 на 45 мм со стенкой не толще 2 мм;
• сварить их друг с другом, соединяя меньшими диаметрами между собой;
• приварить железные крышки к торцам и просверлить отверстия для патрубков с резьбой;
• сделать крепление для индукционной печки, приварив с одной стороны два уголка;
• вставить варочную панель в крепление из уголков и подключить к электросети;
• внести в систему теплоноситель и включить нагрев.

• нарезать заготовки из стальной трубы 25 на 45 мм со стенкой не толще 2 мм;
• сварить их друг с другом, соединяя меньшими диаметрами между собой;
• приварить железные крышки к торцам и просверлить отверстия для патрубков с резьбой;
• сделать крепление для индукционной печки, приварив с одной стороны два уголка;
• вставить варочную панель в крепление из уголков и подключить к электросети;
• внести в систему теплоноситель и включить нагрев.

Многие индукторы работают на мощности не выше 2 — 2,5 кВт. Такие обогреватели рассчитаны на помещение 20 — 25 м²

Если генератор используют в автосервисе, можно подключить его к сварочному аппарату, но важно учитывать определенные нюансы:

• Необходим переменный ток, а не постоянный как у инвертора. Сварочный аппарат придется исследовать на наличие точек, где напряжение не имеет прямой направленности.
• Количество витков к проводу большего сечения подбирается математическим вычислением.
• Потребуется охлаждение работающих элементов.

Как сделать индукционный нагреватель самому?

Простейший индукционный нагреватель своими руками делается так:

1. На один конец отрезка толстостенной полипропиленовой трубы необходимо наварить муфту, предварительно закрепив на торце трубы капроновую мелкоячеистую сетку.
2. Перевернув трубу сеткой вниз, необходимо заполнить ее рубленой нержавеющей проволокой диаметром 5 – 7 мм (длина обрезков – около 5 см).
3. Свободный конец трубы также нужно закрыть с помощью муфты и сетки. Благодаря этому стальная засыпка, играющая роль сердечника, будет удерживаться внутри.
4. С наружной стороны в каждую муфту вваривается переходник на нужный диаметр (соответствует диаметру отопительного контура.).
5. На трубу следует намотать 90 витков медного провода.
6. Получившуюся катушку нужно подключить к инвертору от самого дешевого сварочного аппарата, рассчитанный на ток сварки до 20А и оснащенный функцией его плавной настройки.
7. Остается подсоединить нагреватель к системе отопления, заполнить ее теплоносителем и подать ток на катушку.

Для удобства обслуживания на входе и выходе из нагревателя можно установить шаровые краны – это даст возможность демонтировать устройство без дренирования отопительного контура.

Чтобы избежать разрыва системы из-за перегрева теплоносителя, с одной стороны к нагревателю через тройник следует подсоединить предохранительный клапан.

При наличии 3-фазной сети нагреватель можно усовершенствовать, установив вместо одной катушки три.

1. Индукционные нагреватели допускается применять только в системах с принудительной циркуляцией. Тепло вырабатывается довольно интенсивно, поэтому при естественной циркуляции, тем более с учетом значительного гидравлического сопротивления сердечника из рубленой проволоки, возможен перегрев теплоносителя.
2. Не следует пренебрегать предохранительным клапаном. Он должен быть смонтирован либо на нагревателе, как было рассказано выше, либо в другом месте системы. Очевидно, что при выходе циркуляционного насоса из строя перегрева теплоносителя избежать не удастся, а при отсутствии предохранительного клапана такое явление приведет к разрыву системы.
3. Подключать нагреватель следует через УЗО. Желательно, также, дооборудовать систему отопления термостатом.

Часто умельцы помещают самодельный индукционный нагреватель в утепленный металлический корпус. В таком случае он должен быть заземлен.

Из-за отсутствия у самодельного «индукционника» полноценного экранирования его следует размещать не ближе 80-ти см от потолка или пола. Расстояние между прибором и стеной должно составлять не менее 30 см.

Помните, что переменное электромагнитное поле существует не только внутри катушки, но и снаружи, поэтому оно может нагревать любые находящиеся рядом металлические предметы. Например, застежки или пуговицы на одежде пользователя.

Технология индукционного нагрева нашла широкое применение в промышленности и стала проникать в бытовую сферу. привлекают своей экономичностью и простотой конструкции. Читайте об устройстве прибора и смотрите примеры самодельных конструкций.

О видах чугунных отопительных печей и вариантах их установки вы узнаете в материале.

Преимущества самодельного устройства

Нагреватели имеют несколько важных достоинств. К ним относят следующие пункты:

1. На поверхности агрегата не появляется накипь, поскольку при образовании вихревых токов происходит вибрация. Подобная особенность исключает дополнительные траты на очистку котлов.
2. Теплогенератор отличается максимальной герметичностью, даже если он изготовлен своими руками. Вероятность протечек в котлах исключается, поскольку теплоноситель прогревается внутри трубы, а тепловая энергия передается посредством электромагнитного поля. В устройстве системы не предусмотрены разъемные соединения.
3. Нагревательный прибор не нуждается в ремонте или обслуживании, поскольку он представляет собой трубку из меди. Для сравнения, спираль ТЭНа часто перегорает и требует замены.
4. Во время работы инверторного оборудования отсутствует избыточный шум. При этом агрегат создает вибрации, но их частота настолько низкая, что они практически не ощущаются.
5. Сборка и обслуживание системы не сопровождаются большими затратами. Это позволяет без особых сложностей и финансовых вложений соорудить обогревательный прибор в домашних условиях.

Обязательная техника безопасности

Любые работы, производимые с электричеством, в особенности если работы тем или иным образом подразумевают участие/использование в процессе воды, требуют полного соблюдения требований безопасности.

Кроме этого, перед началом любых работ первоначально необходимо досконально изучить теоретическую часть. Это позволит более детально разобраться в предстоящей работе, исключить возможные ошибки и недопонимания.

В рамках этой статьи мы рассмотрели несколько способов изготовления нагревательного прибора своими руками. Фото индукционного нагревателя, инструкцию и рекомендации по использованию можно найти в интернете.

Обратите внимание, в случае с самодельными индукционными нагревателями, их нельзя устанавливать в жилых помещениях. Это обусловлено электромагнитным излучением, которое исходит изнутри и снаружи от катушки

Фактически, оно будет нагревать не только сердечник, но и металлические предметы, приборы, которые попадают под воздействие магнитного поля.

Рекомендуется применять только с оцинкованным экраном, чтобы исключить такую вероятность.

Индукционный водонагреватель своими руками: схема

Прибор представляет собой трансформатор, имеющий две обмотки: первичную и вторичную. Первый контур преобразует электрическую энергию в вихревые токи, тем самым создает индукционное поле направленного действия, что и обеспечивает индукционный нагрев. На вторичном контуре преобразованная энергия передается теплоносителю (в нашем случае – это вода).

Важно учитывать тип материала, из которого изготовлена обмотка. Так, в бытовых моделях чаще всего используется медный провод

Такой материал хорошо подойдет для нагрева воды в котлах.

Кроме трансформатора в устройстве присутствует генератор и насос (необязательно).

Схема простого индукционного водонагревателя. Как видно, прибор имеет довольно простую конструкцию и малое количество элементов.

Узлы и детали теплогенератора

Устройство включает в себя:

• генератор переменного тока, который увеличивает частоту тока;
• индуктор, трансформирующий электроэнергию в магнитную энергию, представляет собой катушку из медной проволоки;
• нагревательный элемент, чаще всего его роль играет металлическая труба.

Благодаря такой конструкции передача энергии осуществляется практически без потерь. КПД достигает 98%.

Принцип работы

Индукционный водонагреватель состоит из генератора, катушки и сердечника, последний нагревается за счет электромагнитной энергии

Прибор преобразует электрическую энергию в электромагнитную. Последняя, в свою очередь, воздействует на сердечник (трубу), который нагревается и передает воде тепловую энергию. Преобразовывает все эти энергии индуктор, состоящий из катушки и сердечника. Генератор используется для повышения частоты тока, так как со стандартной частотой в 50 Гц сложно добиться высокого нагрева.

В заводских моделях частота тока достигает 1 кГц.

Процесс изготовления своими руками

Для работы пригодятся следующие инструменты:

• сварочный инвертор;
• сварочный генерирующий ток силой от 15 ампер.

Еще понадобится проволока из меди, которая наматывается на корпус сердечника. Устройство будет выполнять роль индуктора. Контакты проволоки соединяются с клеммами инвертора так, чтобы не образовалось скруток. Отрезок материала, нужный для сборки сердечника, должен быть нужной длины. В среднем число витков равно 50, диаметр проволоки — 3-м миллиметрам.

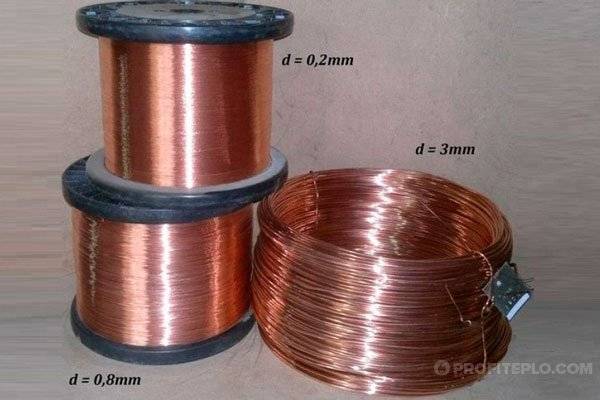

Медная проволока разного диаметра для обмотки

Теперь перейдем к сердечнику. В его роли будет полимерная труба, сделанная из полиэтилена. Такой вид пластмассы выдерживает довольно высокую температуру. Диаметр сердечника — 50 миллиметров, толщина стенок — минимум 3 мм. Данная деталь используется как калибр, на который навивается проволока из меди, формируя индуктор. Собрать простейший индукционный нагреватель воды может практически любой человек.

На видео увидите способ — как самостоятельно организовать индукционный нагрев воды для отопления:

Первый вариант

На 50-миллиметровые отрезки рубится проволока, ей заполняется пластиковая трубка. Чтобы она не высыпалась из трубы, следует закупорить торцы проволочной сеткой. На концах ставятся переходники от трубы, в том месте, где подключается нагреватель.

На корпус последнего медной проволокой наматывается обмотка. Для этой цели нужно примерно 17 метров проволоки: нужно сделать 90 витков, диаметр трубы — 60 миллиметров. 3,14×60×90=17 м.

Труба врезается в трубопровод. Нагреватель подключается к инвертору. Осталось заполнить устройство водой и включить. Все готово!

Второй вариант

Этот вариант гораздо попроще. Выбирается прямой участок метрового размера на вертикальной части трубы. Его следует тщательно очистить от краски, используя наждачку. Далее этот участок трубы покрывается тремя слоями электротехнической ткани. Медной проволокой наматывается индукционная катушка. Вся система подключения хорошенько изолируется. Теперь можно подключить сварочный инвертор, и процесс сборки полностью завершен.

Индукционная катушка, обмотанная медной проволокой

Перед тем как начинать изготовление водонагревателя своими руками, желательно ознакомиться с характеристиками заводских изделий и изучить их чертежи. Это поможет разобраться с исходными данными самодельного оборудования и избежать возможных ошибок.

Третий вариант

Чтобы сделать нагреватель этим более сложным способом, нужно использовать сварку. Для работы еще понадобится трехфазный трансформатор. Друг в друга нужно вварить две трубы, которые будут выполнять роль нагревателя и сердечника. На корпус индукционника накручивается обмотка. Таким образом повышается производительность прибора, который имеет компактные размеры, что очень удобно при его эксплуатации в домашних условиях.

Обмотка на корпусе индукционника

Для подвода и отвода воды, в корпус индукционника ввариваются 2 патрубка. Чтобы не терять тепло и предотвратить возможные утечки тока, нужно сделать изоляцию. Она избавит от проблем, описанных выше, и полностью исключит появление шума при работе котла.

Под обычный тигель

Устройство тигельной индукционной печи

Остаточная емкость раздражала металлургов – сплавы-то плавились дорогие. Поэтому, как только в 20-х годах прошлого века появились достаточно мощные радиолампы, тут же родилась идея: выкинуть на (не будем повторять профессиональные идиомы суровых мужиков) магнитопровод, а обычный тигель засунуть прямо в индуктор, см. рис.

На промышленной частоте так не сделаешь, магнитное поле низкой частоты без концентрирующего его магнитопровода расползется (это т. наз. поле рассеяния) и отдаст свою энергию куда угодно, только не в расплав. Компенсировать поле рассеяния можно повышением частоты до высокой: если диаметр индуктора соизмерим с длиной волны рабочей частоты, а вся система – в электромагнитном резонансе, то до 75% и более энергии ее электромагнитного поля будет сосредоточено внутри «бессердечной» катушки. КПД выйдет соответственный.

Однако уже в лабораториях выяснилось, что авторы идеи проглядели очевидное обстоятельство: расплав в индукторе, хотя бы и диамагнитный, но электропроводящий, за счет собственного магнитного поля от вихревых токов изменяет индуктивность нагревательной катушки. Начальную частоту понадобилось устанавливать под холодную шихту и менять по мере ее плавления. Причем в пределах тем больших, чем больше заготовка: если для 200 г стали можно обойтись диапазоном в 2-30 МГц, то для болванки с железнодорожную цистерну начальная частота будет около 30-40 Гц, а рабочая – до нескольких кГц.

Подходящую автоматику на лампах сделать сложно, «тянуть» частоту за болванкой – нужен высококвалифицированный оператор. Кроме того, на низких частотах сильнейшим образом проявляет себя поле рассеяния. Расплав, который в такой печи еще и сердечник катушки, до некоторой степени собирает магнитное поле возле нее, но все равно, для получения приемлемого КПД понадобилось окружать всю печь мощным ферромагнитным экраном.

Тем не менее, благодаря своим выдающимся достоинствам и уникальным качествам (см. далее) тигельные индукционные печи широко применяются и в промышленности, и самодельщиками. Поэтому остановимся подробнее на том, как правильно сделать такую своими руками.

Индукционный генератор тепла в системе отопления

У применяемых в отопительных контурах индукционных водонагревателей имеются как общие для всех электронагревателей достоинства, так и присущие только им. Начнем с первой группы:

1. По удобству использования электронагреватели опережают даже газовое оборудование, так как обходятся без розжига. К тому же они являются намного более безопасными: владельцу можно не опасаться утечки топлива или продуктов его сгорания.
2. Электрооборудованию не нужны дымоход и обслуживание в виде удаления нагара и копоти.
3. КПД электронагревателя не зависит от его мощности. Его можно установить на самый минимум, и при этом КПД агрегата останется на уровне 99%, в то время как КПД газового или твердотопливного котла в таких условиях окажется значительно ниже паспортного.
4. При наличии электрического теплогенератора система отопления может работать в самом низкотемпературном режиме, что весьма актуально в периоды межсезонья. В случае применения газового или твердотопливного котла падение температуры «обратки» ниже 50 градусов не допускается, так как при этом на теплообменнике образуется конденсат (при использовании твердого топлива он содержит кислоту).
5. Ну и последнее: при использовании электрообогрева можно обойтись без жидкостного теплоносителя, правда, к индукционным нагревателям это не относится.

Простой индукционный нагреватель

Перейдем к достоинствам непосредственно «индукционников»:

1. Площадь контакта теплоносителя с горячей поверхностью в индукционных нагревателях в тысячи раз больше, чем в приборах с трубчатыми электронагревателями. Поэтому среда прогревается гораздо быстрее.
2. Все элементы «индукционника» монтируются только снаружи, без каких-либо врезок. Соответственно, и протечки полностью исключаются.
3. Поскольку нагрев осуществляется бесконтактным способом, нагреватель индукционного типа может работать с абсолютно любым теплоносителем, включая все виды антифризов (для ТЭНового электрокотла понадобился бы специальный). При этом вода может содержать сравнительно большое количество солей жесткости – переменное магнитное поле препятствует образованию накипи на стенках теплообменника.

На всякую бочку меда, как известно, найдется своя ложка дегтя. Здесь без этого тоже не обошлось: мало того, что сама по себе электроэнергия стоит достаточно дорого, так еще и индукционные нагреватели относятся к наиболее дорогому типу электроотопительного оборудования.

Более сложная конструкция

Для того чтобы собрать данный агрегат, нужно уметь работать со сваркой, а также пригодится трехфазный трансформатор. Конструкция представлена в виде двух труб, которые необходимо вварить друг в друга. Одновременно они будут исполнять роль сердечника и нагревателя. Обмотка наматывается на корпус. Так можно значительно повысить производительность и при этом добиться небольших габаритных размеров и малого веса.

Чтобы выполнить подвод и отвод теплоносителя, необходимо в корпус устройства вварить два патрубка.

Рекомендуется, чтобы максимально исключить возможные потери тепла, а также обезопасить себя от вероятных утечек тока, сделать для котла изоляцию. Она позволит исключить возникновение излишних шумов, особенно во время интенсивной работы.
