Как сделать своими руками обустройство скважины без кессона

Использование скважинного адаптера

Альтернативой дорогостоящему кессону или домику служит скважинный адаптер. Конструкция позволяет вывести водопроводную трубу в дом непосредственно из скважины. Устройство имеет вид разборного фитинга и состоит из наружной и внутренней частей. С наружной соединяется водопроводная магистраль, а с внутренней – шланг от насоса. Обе детали закрепляются на стволе скважины, повторяя его форму. Герметичность обеспечивается двойным уплотнением.

Использование скважинного адаптера.

Остановив свой выбор на адаптере, следует учитывать следующее:

  1. Конструкция располагается ниже уровня промерзания почвы, и при поломке понадобятся земляные работы.
  2. Обсадная труба выходит на поверхность, закрывается крышкой. Через нее вводится электрокабель.
  3. Зимой возможно промерзание скважины через обсадную трубу, поэтому ее оборачивают теплоизолирующим материалом.
  4. Установка оборудования возможна только в доме.
  5. Монтаж адаптера требует специального ключа.

Основная специфика

Перечень оборудования для водозаборной скважины, которое потребуется для установки, хорошо знаком специалистам по бурению. Но если вы решили проводить работы своими силами, то необходимо знать основы обустройства скважины. Если говорить вкратце основными работами будет бурение шахты и монтаж необходимого оборудования.

Скважина под воду обязательно должна быть оборудована:

  • Кессоном;
  • Насосной станцией;
  • Источником питания (электродвигатель);
  • Оголовком для скважины.

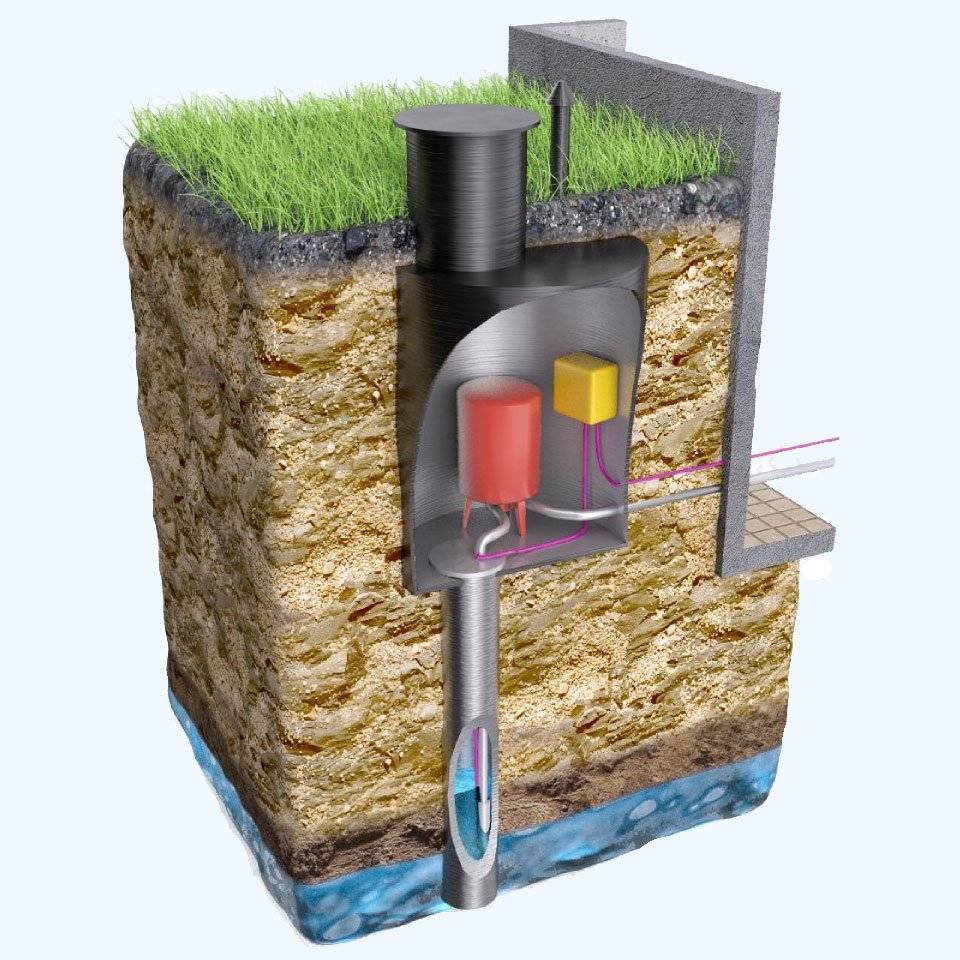

Схема размещения относительно дома и водяных слоёв

Установка необходимого оборудования

Мероприятия по обустройству обеспечивают:

  • Подачу чистой воды;
  • Защиту от негативных воздействий окружающей среды (морозы, дождевое размывание и др.);
  • Возможность правильного обслуживания всех устройств.

Постройка дополнительного строения является более удобной с точки зрения удобного размещения всех элементов насосной установки, необходимой для работы скважины. Там же можно разместить выход воды и электрооборудование.

Вспомогательные устройства:

  • Система фильтрации воды;
  • Система контроля давления;
  • Система управления давлением;
  • Автоматическая система управления.

Если скважина будет располагаться недалеко от дома, то это позволит сэкономить на работах по бурению, а также при закупке труб. Также такое расположение снижает расходы мощности насоса для транспортировки воды.

Все работы по бурению также имеют свои нюансы. Используемое оборудование зависит от многих факторов, таких как состав грунта, расположение скважины на участке, а также схема водоснабдения.

Машинный бур

Особенности скважины без кессона с адаптером

Скважину без кессона можно оборудовать с помощью специального адаптера. Тогда вывод труб проводят через обсадные коммуникации. Схема адаптера состоит из двух частей. Первая крепится к обсадной трубе. Вторая подсоединяется к трубе, где крепится насос. При погружении его в воду обе части плотно прилегают друг к другу. Герметичность обеспечивает резиновое кольцо.

Многие используют адаптер, поскольку он надежный и его легко монтировать

Выполнить установку адаптера можно своими руками. Процесс простой и не требует много времени. Такой вариант обустройства широко распространен в европейский странах и стремительно набирает обороты на отечественном рынке.

Плюсы использования адаптера:

  1. Доступная цена. Такое обустройство обойдется дешевле, чем строительство кессона.
  2. Легкий монтаж. Можно выполнить самому. Нет необходимости в помощи специалиста.
  3. Надежность и долговечность. Конструкция абсолютно герметична.
  4. Простая эксплуатация и ремонт.
  5. Привлекательный внешний вид.

Установка адаптера возможна, даже если рядом с водопроводом проходят другие коммуникации. Смонтировать в таком случае кессон невозможно. Обустройство адаптера займет несколько часов. Сначала монтируется основная часть оборудования, а затем ответная часть.

Но установка адаптера не всегда является возможной. Его монтаж возможен, когда водозабор обеспечен в одну обсадную трубу. Использовать адаптер для пластиковых труб запрещено. Тогда будет нарушена необходимая герметичность. Оптимально применять устройство только для стальных труб.

Обустройство скважины может подразумевать установку кессона. Придется потратиться на саму конструкцию, а работа достаточно сложная. Вместо него можно установить приямок, сделав его из подручных материалов. Также возможен монтаж адаптера. Это достаточно выгодный вариант, но не всегда возможный.

Выбор и установка насоса

Чтобы после бурения правильно обустроить скважину на воду, выбирают тип электронасоса с необходимыми характеристиками, от его параметров зависит выбор кессонного колодца или адаптера при обустройстве источника водоснабжения. Все электронасосы по способам расположения относительно скважины делят на две большие группы, отличающиеся друг от друга своими параметрами.

Поверхностные

Поверхностные центробежные насосы с КПД около 50% чаще других типов используют для подачи воды, у большинства моделей глубина всасывания не превышает 8 м, поэтому их размещают рядом со скважиной или на небольшом удалении от нее.

При большом расстоянии между насосом и источником каждый метр водяного столба по вертикали переводят в 7 м по горизонтали при диаметре труб 1 дюйм с учетом гидравлических потерь в арматуре, отводах, тройниках. Таким образом, поверхностный насос можно размещать не только в кессоне, но и доме, если водный уровень близок к поверхности почвы, к примеру, при зеркале (статическом уровне) в 5 м электронасос можно установить в подвале коттеджа на 20 м от скважины.

Отдельно стоящие наружные насосы очень редко используют в бытовом водоснабжении, обычно их эксплуатируют в составе станций, где на один каркас ставят электронасос, гидравлический аккумулятор, напорное реле и манометр, соединяя их через фитинги и гибкую подводку.

Поверхностные бытовые насосные станции способны прокачивать воду объемом до 5 м3/ч при максимуме напора около 50 м, что делает их пригодными для снабжения водой дома с семьей из пяти человек.

Центробежный поверхностный насос – внутреннее устройство

Погружные

Большая группа глубинных насосов работает по центробежной схеме, такие агрегаты обладают наивысшим КПД среди всех видов, доходящим до 65% у высокотехнологичных дорогих моделей Grundfos. По параметрам погружные насосы значительно превосходят наружные, объем прокачиваемой жидкости в бытовых моделях доходит до 20 м3/ч, максимальный напор достигает 300 м благодаря использованию ряда ступеней с рабочими колесами, последовательно повышающими давление.

На рынке насосного оборудования встречаются другие виды погружных электронасосов с иным принципом действия, их список состоит из следующих типов:

Вибрационные

Популярные бытовые модели электромагнитного принципа действия, всасывающие воду за счет обратного и поступательного движения встроенного поршня, присоединенного к якорю электромагнитной катушки. Максимальный объем подачи вибрационных помп не превышает 1,5 м3/ ч, напор доходит до 80 м при КПД около 35%.

Средняя цена вибрационных помп лежит в районе 1400 руб., в быту их не используют для постоянного водоснабжения из-за низких технических характеристик, применяя в основном для полива, дренажных работ, прокачки скважин, заполнения бассейнов и резервуаров водой, других хозяйственных целей. Вибрационные помпы могут откачивать сильно мутную и грязную воду без повреждения электрической части и корпуса (поэтому их используют для прокачки скважин), но резиновые поршень и клапан обратного хода истираются частицами песка и через некоторое время могут потребовать замены.

Центробежный и вибрационный погружные электронасосы – внутреннее устройство

Шнековые

Агрегаты такого принципа действия часто называют винтовыми, по принципу действия они напоминают бытовую мясорубку, в которой жидкость перемещается за счет вращения спирального шнека. Винтовые модели не столь популярны на рынке, их преимуществом является возможность работы с вязкими и мутными средами. КПД шнековых агрегатов не превышает 50%, подача до 15 м3/ч, напор доходит до 100 м.

Вихревые

В подобного типа электронасосах вода всасывается лопастями рабочего колеса через отверстие сбоку корпуса и выталкивается крыльчаткой через боковой патрубок в той же плоскости. Расстояние между лопастями и стенками рабочей камеры для снижения гидравлических потерь минимально, поэтому вихревые модели работают только с чистой водой из артезианских скважин. КПД таких устройств также невысок (около 50%), бытовые агрегаты имеют средние технические параметры с наивысшими подачей в 5 м3/ч и напором 100 м.

Винтовой и вихревой насосы — конструкция

Утепление временных скважин

Какие сложности бывают со скважинами временного пользования и каким способом их лучше утеплить? В источниках постоянного пользования стенки все время омываются водой, поэтому даже при небольшом обледенении полного промерзания практически не происходит.

В редко используемых скважинах вероятность замерзания гораздо выше.

Использование обогревателя

Либо рядом монтируют установку, работающую по принципу теплого пола. В этом случае на обсадную трубу наматывается греющий кабель.

При этом важно произвести качественную гидроизоляцию всей системы. Если есть финансовая возможность, то рекомендуется установить автоматический датчик замерзания. Он будет включать отопление лишь тогда, когда вода начинает покрываться ледяной корочкой

Это позволяет заметно экономить электроэнергию

Он будет включать отопление лишь тогда, когда вода начинает покрываться ледяной корочкой. Это позволяет заметно экономить электроэнергию.

Особенности и задачи обустройства

Какое оборудование для обустройства скважины на воду может потребоваться хорошо знают специалисты компаний, занимающиеся бурением. Если решено проводить эти работы самостоятельно, то стоит изучить особенности обустройства скважины подробнее. Работы обычно включают разработку шахты и установку в нее специального оборудования. Для скважины под воду обязательно требуются:

  • кессон;
  • насос;
  • автономный источник питания;
  • оголовок.

Обустройство водозаборной скважины должно обеспечить:

  • чистоту воды;
  • защиту от замерзания;
  • условия для подключения обслуживающего оборудования.

Сооруженное помещение около скважины считается удобнее, так как облегчает установку насосного оборудования, а также его монтаж. На стадии обустройства в скважину вводится водопроводная труба, а также подается электрическое питание для насоса.

В качестве дополнительного оборудования рассматриваются:

  • фильтры для очистки воды;
  • манометры;
  • реле для насоса;
  • автоматика для управления.

Земляные работы также имеют свои особенности, так как при учете некоторых нюансов можно существенно сэкономить на покупке труб. К примеру, если месторасположение для скважины будет выбрано вблизи дома, то уменьшится не только объем требуемых труб, но и объем земляных работ.

Если подробнее рассмотреть особенности бурения, то способы и механические устройства для этого будут применяться разные. Например, скважину для личных нужд удобнее организовать ручным буром. Нередко в хозяйствах применяются специальные ударные устройства или электрические инструменты. Выбрать просто так тот или иной инструмент нельзя.

Конкретно взятое оборудование подходит для особенностей грунта. Проводить работы ручным буром наиболее трудоемко, но при определенных условиях владельцу частного дома может быть доступно бурение скважины до 15 м глубиной. Есть ли необходимость в скважине такой глубины, поможет разобраться схема.

1 Выбор кессона

Главным вспомогательным элементом скважины является кессон. Это емкость, внешне напоминающая бочку, которая защищает источник от замерзания в холодное время года.

Главное требование, которому должен соответствовать кессон, это низкая теплопроводность, водонепроницаемость и устойчивость к внешним механическим повреждениям. В изготовлении кессонов наиболее распространенными являются три вида материала: пластик, железо, и бетонные кольца.

Пластиковые кессоны. К достоинствам кессона из пластика можно отнести хорошую теплоизоляцию (зимой, без каких-либо дополнительных утеплителей, температура внутри пластикового кессона будет держаться на уровне 5 градусов выше нуля).

Полимерные конструкции обладают продолжительным сроком эксплуатации, при этом, даже через много лет использование не происходит разгерметизация кессона, что при небольшой стоимости делает их лидером по соотношению цены и качества. Также немаловажным достоинством пластикового кессона является небольшой вес, что позволяет без затруднений самостоятельно осуществить его монтаж.

Пластиковый кессон с лестницей для скважины

Металлические кессоны. Если у вас есть сварочный аппарат, то возможно соорудить кессон самостоятельно. Для изготовления кессона используются металлические листы толщиной 4-5 мм. Также можно приобрести уже готовое изделие, однако его стоимость будет в несколько раз превышать стоимость пластикового кессона, и в 1.5-2 раза цену закупки материалов для собственноручного изготовления.

К достоинствам стальных конструкций относится жесткость, и устойчивость к внешним механическим воздействиям. К недостаткам – подверженность коррозии, вследствие чего, кессон, постоянно находящийся в сырой почве, быстро ржавеет.

Бетонные кессоны. Бетонные кольца для обустройства кессонов бытовых скважин на воду сейчас практически не используются. Это можно объяснить и сложностью монтажа – так как бетонные кольца имеют очень большой вес, так и высокой стоимостью. Кроме этого, бетонные кольца не дружат с теплоизоляцией: для того чтобы добиться требуемой температуры внутри конструкции нужно выполнять дополнительные работы по её утеплению.

Поскольку габариты кессона обеспечивают достаточное количество свободного места внутри конструкции, рационально будет разместить в нём скважинное оборудование: запорную и регулирующую арматуру, поверхностный насос, установку для фильтрации воды, накопительный бак, манометр.

Выбирать Вам!

Мы работаем на рынке с 2008 года, успешно предоставляя комплекс услуг по организации водоснабжения и канализации. При этом сотрудники могут справиться с задачей любой сложности.

Компания «Эксбур» гарантирует для своих клиентов:

  • ответственный подход к выполнению поставленной задачи;
  • решение проблемы любой сложности с предоставлением эффективного решения;
  • использование только проверенного и качественного оборудования;
  • гибкость ценовой политики;
  • персональную работу с каждым заказчиком.

Все работы выполняются оперативно и слаженно, а объект сдается в установленный срок, обеспечивая удобство для заказчика.

Сравнение преимуществ и недостатков обоих вариантов

Чтобы лучше понять, что лучше: адаптер или кессон и какой вариант для вашей скважины лучше выбрать, проведем сравнение этих двух технологий по нескольким важным критериям.

  1. Стоимость. Преимущество здесь за скважинным адаптером. Цена самого устройства несоизмеримо меньше, чем у кессона любого типа. Разница в себестоимости становится еще заметнее, если учесть необходимость найма автокрана для монтажа массивной кессонной камеры;
  2. Трудозатраты. По этому показателю кессонные камеры опять уступают. Чтобы установить адаптер, потребуется лишь углубиться вдоль обсадной трубы ниже уровня промерзания грунта. В центральной части России он составляет порядка 1 м, в Сибири может достигать 1,5-2 метров. Сделать всю работу по его установке по силам одному человеку в течение дня. А вот для монтажа кессона придется изначально вырыть вокруг скважины яму большого размера и глубины, а после этого выполнить монтаж кессонной камеры. Затраты сил и времени в этом случае будут намного большими;
  3. Долговечность. Правильно смонтированный, и защищенный от воздействия осадков и грунтовых вод, кессон способен прослужить не один десяток лет. Особенно это касается модификаций, отлитых из полимера. Скважинные адаптеры не отличаются подобной долговечностью. Использующиеся в них резиновые уплотнители могут прийти в негодность уже через 4-5 лет, что потребует демонтажа всей конструкции;
  4. Дополнительные функции. Кессонная камера позволяет разместить внутри себя полный набор водоподающего оборудования: насоса, гидроаккумулятора, фильтров, автоматики управления и т.д. Надежная защита от холода и механических воздействий обеспечит их надежное функционирование круглый год. Также внутри можно оборудовать систему разветвлений для подачи воды одновременно в несколько уровней и даже строений. Так можно обеспечить водой от одной скважины сразу гараж, систему летнего водопровода, или несколько домов. Скважинный адаптер ничего подобного обеспечить не может. Он имеет одну рабочую функцию – защита стыка подающего водопровода со скважинной трубой.

Устройство и принцип работы адаптера

Второй недорогой способ обустройства скважины предполагает использование специального приспособления – адаптера. В этом случае вывод водопроводных труб осуществляется через обсадную трубу.

Основное предназначение скважинного адаптера – соединять глубинный насос с подземной частью ведущего к дому водопровода, проложенного ниже уровня промерзания

Этот способ обустройства отлично подходит и при нерегулярном пользовании скважиной, предполагающем «заморозку» сооружения на несколько месяцев, и при непрерывном круглогодичном заборе воды.

Установка адаптера производится на все виды обсадных труб, выполненных из полимера или стального сплава. Трубы должны обладать достаточной прочностью, поскольку призваны выдерживать вес погружного насоса и подключенных к нему коммуникаций.

Адаптер представляет собой устройство, состоящее из двух корпусных частей, скрепляемых между собой быстроразъемным безрезьбовым соединением. Главная задача, которую решают путем установки этого устройства – защита наружной ветки системы водоснабжения от промерзания.

Благодаря его использованию трубопровод от скважины можно проложить ниже горизонта сезонного промерзания грунтов.

Основное предназначение скважинного адаптера – соединять глубинный насос с подземной частью ведущего к дому водопровода, проложенного ниже уровня промерзания

Основными элементами адаптера выступают:

  • Стационарно закрепленный элемент. Он представляющий собой резьбовой патрубок. Фиксируется на обсадке ниже уровня промерзания через специально проделанное отверстие. Формирует герметичный узел для выхода трубопровода, подводящего воду к дому.
  • Ответный съемный элемент. Внешне напоминает тройник с одной глухой стенкой. Одной стороной он монтируется на ведущую к глубинному насосу водозаборную трубу. Второй соединяется со стационарным элементом адаптера. Оснащается соединительной технической резьбой, необходимой для герметичной состыковки обоих частей адаптера.

В процессе откачивания из скважины вода сначала поднимается по колонне вверх, затем продвигается к адаптеру, через который перенаправляется и поступает в ведущий к дому трубопровод. При частичном разъединении элементов вода начинает просто сливаться в скважину.

Применение адаптера при обустройстве скважины позволяет обеспечить стабильное водоснабжение загородного дома в течение всего года (+)

Скважинные адаптеры изготавливают из бронзы, латуни, нержавейки. В широком ассортименте на рынке представлены и изделия, выполненные из комбинированных металлических сплавов.

Внутреннее размещение

Такой способ благоустройства скважины на воду встречается редко. Для этого в доме должен быть капитальный подвал. Также для этих целей подойдет утеплённый сарай, оранжерея или теплица. Внутреннее размещение оборудования для водоснабжения массово практиковалось в старину: чаще всего таким образом оснащались каменные здания.

Преимущества решения:

  1. Надежная защита оборудования от любых атмосферных, механических и вандальных воздействий. Для этого не нужно тратить дополнительные финансы.
  2. Простота установки и обслуживания. Все, что нужно сделать – спуститься в подвал.
  3. Отсутствие шума при работе. Несмотря на опасения, современные модули не издают громких звуков по ходу функционирования. Что касается негромких щелчков от срабатывающего реле, то хорошие двери в техническое помещение в состоянии решить эту проблему.

Обустройство скважины без кессона

  1. В обсадной колонне выполняется отверстие под адаптер ниже отметки промерзания грунта.
  2. Установка устройства производится частями. Вначале одну его часть помещают изнутри, чтобы патрубок с резьбой виделся в проделанном отверстии колонны. В него вставляется пластиковая водопроводная труба.
  3. Присоединение к водопроводной трубе второй части адаптера. Затем нужно подключить в устройство глубинный насос и опустить всю конструкцию в скважину.
  4. Стыковка двух частей адаптера. Она происходит уже на глубине – их нормальное соединение будет сопровождаться характерным щелчком замка.
  5. Вывод электропроводки и страховочного троса. Они были предварительно закреплены на насосе, а после установки адаптера выводятся в оголовок.

Надземное сооружение по типу павильона

Это самый простой вариант, как облагородить скважину. Для этих целей используется компактная конструкция, которую размещают над гидротехническим сооружением. Допускается некоторое заглубление такого павильона. В таком случае он будет напоминать автономный погреб, обсыпанный со всех сторон землей.

Для этого перед монтажом конструкции выкапывается небольшая траншея. Подобным образом чаще всего оснащаются промышленные скважины. В приватном секторе павильоны применяются редко, т.к. его присутствие скрадывает полезную площадь и нарушает эстетичность участка. Чтобы утеплить такое сооружение, приходится приложить немало усилий.

Кессон или адаптер — в какого типа скважинах устанавливают

Для обеспечения водой индивидуальных домов пробуривают скважины, которые условно делят на три категории:

Абиссинские. Подобный тип скважин устраивают при малой глубине расположения водоносных пластов от поверхности, гидравлическим бурением занимаются частные лица и организации. Абиссинскую скважину проходят в течение суток, вместо обсадных труб берут отрезок ПНД-трубы с фильтратором на конце. Глубина абиссинки зависит от расположения водоносного бассейна и лежит в диапазоне 5 — 30 м. Зеркало воды в абиссинке не должно снижаться ниже 9 м, для втягивания воды применяют наружные центробежные электронасосы или станции, которые располагают в непосредственной близости от источника.

Для защиты наружного насоса от атмосферных осадков и морозов в зимнее время в зоне расположения абиссинки оборудуют утепленный кессонный колодец.

Скважины на песке. Это главный тип при водном зеркале от уровня поверхности земли ниже 9 м, глубина скважин лежит в диапазоне от 20 до 60 м, для забора используют погружаемый насос. При установке глубинного электронасоса проще и экономически выгоднее подключать его через адаптер, вкрученный сбоку на стенку обсадной трубы, кессон при этом не монтируют.

Артезианские. Для доступа к водным артезианским бассейнам бурят скважину средней глубины 100 м, в бытовых источниках водоснабжения она может быть и больше, но на глубинах более 200 м и без того значительные расходы резко возрастают в связи с применением промышленной технологии проходки таких расстояний.

Из-за давления пластов земли на глубинный водный бассейн, вода из артезианских скважин нередко поднимается на большую высоту и даже выходит на поверхность, для подачи используют поверхностный электронасос и соответственно монтируют кессонный колодец. Никто не запрещает извлекать воду из артезианского источника глубинным насосом, обладающим более высокими КПД и характеристиками, при его установке для отвода воды в дом экономичнее применять скважинный адаптер.

Хотя использование адаптера более рационально при эксплуатации глубинных насосов для забора воды, кессонный колодец имеет преимущества в удобстве при необходимости извлечения и обслуживания погружного электронасоса, к тому же он защищает скважинный канал от промерзания в зимнее время. Поэтому кессон часто ставят при подъеме воды погружным насосом, размещая в нем автоматику: реле давления и сухого хода, манометр, гидравлический аккумулятор.

Поверхностные насосы и насосные станции
