Паровая турбина: устройство, принцип работы и рекомендации по изготовлению

Причины ухудшения тяги

Для начала требуется определить причину ухудшения тяги. Поэтому в первую очередь проверяется общее состояние дымохода и всех сопутствующих элементов системы.

Делается это очень легко. Сначала полностью отключается вся отопительная система, после чего в дымоходе посредством длинного щупа замеряется количество сажи. Данное значение не должно превышать 2 мм.

Причины недостаточной тяги в дымоходе условно разделяют на 2 группы: внешние факторы и особенности конструкции.

Среди конструктивных особенностей:

  • применение тройников, колен по ходу дымоотводящего канала, обход преград, создающих аэродинамическое сопротивление;
  • неверный монтаж и регулировка заслонки;
  • неверная высота и диаметр дымохода, не соответствующий требованиям производителей отопительных или водонагревательных котлов.

Под внешними факторами подразумевают:

  • размещение выхода тяги ниже конька кровли, что при определенных условиях может привести к тяговому «опрокидыванию»;
  • наличие поблизости от дымохода крупногабаритных объектов, образующих область повышенного давления или же наоборот разряжения;
  • преобладание в регионе ветров большой силы или наоборот штиля,

Все это может оказывать значительное влияние на силу тяги и создавать дополнительное сопротивление, тем самым снижая ее уровень. Во избежание этого, необходимо обязательно предпринять определенные шаги для усиления или стабилизации тяги, чтобы печь или котел работал более эффективно.

Турбина с конденсатом

Турбинная конструкция, находящаяся в котле, имеет три среды — жидкость, пар и конденсат. Они находятся в едином замкнутом контуре. В этом случае нужно сказать, что в этой среде при преобразовании теряется минимум воды и пара. В этой конструкции жидкость подвержена действию разных химических реагентов, их главное назначение — удалять из воды различные примеси.

Принцип работы в этом оборудовании состоит в следующем:

  1. Отработанный пар, который уже имеет низкую температуру и давление, переходит по трубам в конденсатор.
  2. Во время прохождения этого участка на пути находится множество дополнительных трубочек, по ним насосом постоянно подкачивается холодная вода. Как правило, она забирается из прудов, озер или речек.
  3. Во время соприкосновения с охлажденной поверхностью отработанный пар образует конденсат.
  4. Весь собранный конденсат постоянно передается в конденсатор, а из него он дальше откачивается помпой. Затем жидкость перемещается в деаэратор.
  5. Из него вода заново транспортируется в котел, в котором переходит в парообразное состояние, и процесс повторяется.

Нужно отметить, что турбина вращается лишь в одном направлении и ее скорость может меняться в широких диапазонах. Другое преимущество турбин — это отсутствие толчков, которые происходят в ДВС во время передвижения поршней. Коэффициент полезного действия современных турбин достигает 45−55%, а мощность — 1700 МВт.

Как не прекращает работу паровая турбина?

В сущности, паровые турбины являются важной частью сложной системы, призванной изменить энергию топлива в электричество, порой – в тепло. Сейчас такой способ считается рентабельным

Технологически это происходит так:

Сейчас такой способ считается рентабельным. Технологически это происходит так:

  • твёрдое или жидкое горючее сжигается в паровой котельне. В результате рабочее тело (вода) обращается в пар;
  • получившийся пар дополнительно перегревается и может достигать температуры 435 ?С при давлении 3.43 МПа. Это нужно для того, чтобы достигнуть самого большого КПД работы всей системы;
  • по трубопроводам рабочее тело транспортируется к турбине, где одинаково делится по соплам при помощи специализированных агрегатов;
  • сопла подают острый пар на изогнутые лопатки, закрепленные на валу, и заставляет его вращаться. Подобным образом, кинетическая энергия расширяющегося пара переходит в механическое движение, это и есть рабочий принцип паровой турбины;
  • вал генератора, представляющего собой «электрический двигатель наоборот», крутится ротором турбины, благодаря чему формируется электрическая энергия;
  • отработанный пар проникает в конденсатор, где от соприкасания с охлажденной водой в теплообменном аппарате переходит в состояние жидкости и насосом опять подается в котел на прогрев.

Примечание. Как максимум КПД паровой турбины может достигать 60%, а всей системы – не больше 47%. Большая часть энергии топлива уходит с потерями тепла и тратится на преодоления силы трения во время вращения валов.

Ниже на практической схеме показан рабочий принцип паровой турбины одновременно с котельной, электрогенератором и прочими системными элементами:

Чтобы не допускать снижения рабочей эффективности, на роторном валу размещается максимальное расчетное количество лопаток. При этом между ними и корпусом статора обеспечивается минимальный просвет при помощи специализированных уплотнений. Обычными словами, чтобы пар «не крутился попусту» изнутри корпуса, все зазоры минимизируются. Лопатка сконструирована поэтому, чтобы увеличение пара продолжалось не только на выходе из сопла, но также и в ее углублении. Как это происходит, отображает рабочая схема паровой турбины:

Нужно сказать, что рабочее тело, чье давление после проникания на лопатки уменьшается, после рабочего цикла в первом блоке не сразу проникает в конденсатор. Ведь оно еще располагает достаточным запасом энергии тепла, а поэтому по трубопроводам пар отправляется во второй блок малого давления, где опять действует на вал при помощи лопаток другой конструкции. Как показано на рисунке, устройство паровой турбины может учитывать несколько подобных блоков:

1 – подача перегретого пара; 2 – пространство для работы блока; 3 – ротор с лопатками; 4 – вал; 5 – выход отработанного пара в конденсатор.

Для справки. Частота вращения ротора генератора достигает 30 000 оборотов в минуту, а мощность паровой турбины – до 1500 МВт.

Достоинства и недостатки компрессора в автомобиле

На первый взгляд может показаться, что никаких проблем из-за установки турбонаддува возникнуть не должно. Но это не так. Это устройство имеет несколько минусов, а в особо тяжёлых случаях может представлять реальную опасность для водителя. Достоинства турбины очевидны:

  • мощность двигателя увеличивается на 20–45% (степень увеличения мощности зависит как от объёма и типа двигателя, так и от модели компрессора);
  • механический компрессор повторно использует выхлопные газы, а следовательно, приносит пользу окружающей среде;

А теперь переходим к минусам.

  • так как топливно-воздушная смесь становится более обогащённой, температура её горения увеличивается. Двигатель нагревается сильнее, в результате чего быстрее прогорают поршни и клапаны, быстрее изнашивается система охлаждения;
  • двигатель с перегревшимся компрессором может взорваться. В буквальном смысле слова;
  • даже если ничего из перечисленного выше не случилось, использование турбокомпрессора значительно сокращает срок службы любого двигателя;

Паровая турбина с конденсатом

Конденсационные устройства и паровые турбины Лосев С. М. описывал в своей книге, выпущенной в 1964 году. Издание содержало теорию, конструкцию и эксплуатацию паровых установок, а также конденсационных агрегатов.

Турбинная установка, которая находится в котле, имеет три среды — вода, пар и конденсат. Эти три вещества образуют между собой некий замкнутый цикл

Тут важно отметить, что в такой среде во время преобразования теряется достаточно малое количество пара и жидкости. Чтобы компенсировать небольшие потери, в установку добавляют сырую воду, которая перед этим проходит водоочистительное устройство. В этом агрегате жидкость подвергается воздействию различных химикатов, основное предназначение которых в удалении ненужных примесей из воды

В этом агрегате жидкость подвергается воздействию различных химикатов, основное предназначение которых в удалении ненужных примесей из воды.

Принцип работы в таких установках следующий:

  • Пар, который уже отработал и обладает пониженным давлением и температурой, попадает из турбины в конденсатор.
  • При прохождении этого участка пути имеется большое количество трубок, по которым непрерывно качается охлаждающая вода при помощи насоса. Чаще всего эта жидкость берется из рек, озер или прудов.
  • В момент соприкосновения с холодной поверхностью трубки отработавший пар начинает образовывать конденсат, так как его температура все еще выше, чем в трубах.
  • Весь скопившийся конденсат постоянно поступает в конденсатор, откуда он непрерывно откачивается насосом. После этого жидкость передается в деаэратор.
  • Из этого элемента вода снова поступает в паровой котел, где превращается в пар, и процесс начинается сначала.

Как соорудить мини-паротурбину своими руками

В Сети можно столкнуться с большим количеством вариантов, в которых рассматривается самодельный способ изготовления данного агрегата.

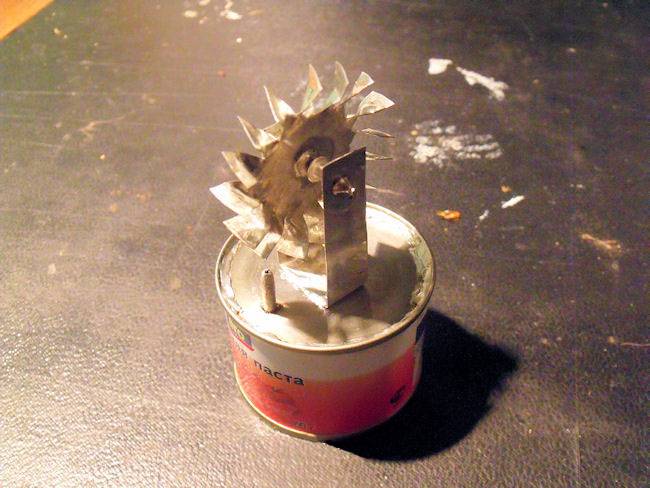

Для этих целей будет использоваться обычная консервная банка, проволока из алюминия, кусочек жести, и крепежные материалы.

Перечисленные материалы позволят сделать задуманное дома, не применяя для этих целей специальное оборудование и инструмент. Данная турбина будет наглядно демонстрировать превращение энергии пара в электричество.

Процесс изготовления

В крышке банки проделывается два отверстия, в одно из которых впаивается часть трубки. Берется жесть и вырезается крыльчатка турбины и крепится к П-образной полоске.

После этого крепится полоска на другое отверстие, крыльчатка закрепляется лопастями напротив трубки.

Сооружение крепят на проволочную подставку, берут шприц с водой и ее заполняют, а снизу зажигают сухое топливо. Из трубки будет вырываться струя пара, что приведет в движение импровизированный ротор.

Правда, мощности такой турбины ни на что не хватит, поскольку кпд ее очень низкий. Она может рассматриваться только в качестве макета для того, чтобы понять принцип работы оборудования.

2 Нагнетатель воздуха – как влить силы в двигатель?

С развитием автомобилестроения возникали и различные способы компрессии воздуха. Многие разработки уверенно дошли и до наших дней. Итак, разберемся, какие способы наддува существуют:

  1. Механический – “отец” нагнетателей, возникший практически сразу же после появления ДВЗ. В действие такой наддув приводится коленвалом мотора.
  2. Электрический – более современный вариант турбонаддува, в котором излишнее давление в цилиндрах создает электрический компрессор.
  3. Турбонаддув – нагнетатель в такой системе работает от давления выхлопных газов и компрессора.
  4. Комбинированный наддув – совмещение различных систем, чаще всего механической и турбо.


Как правило, такие системы серийно на автомобили не устанавливаются, что дает автолюбителям множество возможностей для тюнинга своими руками.

Как не прекращает работу паровая турбина?

В сущности, паровые турбины являются важной частью сложной системы, призванной изменить энергию топлива в электричество, порой – в тепло. Сейчас такой способ считается рентабельным

Технологически это происходит так:

Сейчас такой способ считается рентабельным. Технологически это происходит так:

  • твёрдое или жидкое горючее сжигается в паровой котельне. В результате рабочее тело (вода) обращается в пар;
  • получившийся пар дополнительно перегревается и может достигать температуры 435 ?С при давлении 3.43 МПа. Это нужно для того, чтобы достигнуть самого большого КПД работы всей системы;
  • по трубопроводам рабочее тело транспортируется к турбине, где одинаково делится по соплам при помощи специализированных агрегатов;
  • сопла подают острый пар на изогнутые лопатки, закрепленные на валу, и заставляет его вращаться. Подобным образом, кинетическая энергия расширяющегося пара переходит в механическое движение, это и есть рабочий принцип паровой турбины;
  • вал генератора, представляющего собой «электрический двигатель наоборот», крутится ротором турбины, благодаря чему формируется электрическая энергия;
  • отработанный пар проникает в конденсатор, где от соприкасания с охлажденной водой в теплообменном аппарате переходит в состояние жидкости и насосом опять подается в котел на прогрев.

Примечание. Как максимум КПД паровой турбины может достигать 60%, а всей системы – не больше 47%. Большая часть энергии топлива уходит с потерями тепла и тратится на преодоления силы трения во время вращения валов.

Ниже на практической схеме показан рабочий принцип паровой турбины одновременно с котельной, электрогенератором и прочими системными элементами:

Чтобы не допускать снижения рабочей эффективности, на роторном валу размещается максимальное расчетное количество лопаток. При этом между ними и корпусом статора обеспечивается минимальный просвет при помощи специализированных уплотнений. Обычными словами, чтобы пар «не крутился попусту» изнутри корпуса, все зазоры минимизируются. Лопатка сконструирована поэтому, чтобы увеличение пара продолжалось не только на выходе из сопла, но также и в ее углублении. Как это происходит, отображает рабочая схема паровой турбины:

Нужно сказать, что рабочее тело, чье давление после проникания на лопатки уменьшается, после рабочего цикла в первом блоке не сразу проникает в конденсатор. Ведь оно еще располагает достаточным запасом энергии тепла, а поэтому по трубопроводам пар отправляется во второй блок малого давления, где опять действует на вал при помощи лопаток другой конструкции. Как показано на рисунке, устройство паровой турбины может учитывать несколько подобных блоков:

1 – подача перегретого пара; 2 – пространство для работы блока; 3 – ротор с лопатками; 4 – вал; 5 – выход отработанного пара в конденсатор.

Для справки. Частота вращения ротора генератора достигает 30 000 оборотов в минуту, а мощность паровой турбины – до 1500 МВт.

Термоэлектрогенераторы

Электростанции с генераторами, построенными по принципу Пельтье – достаточно интересный вариант.

Физик Пельтье обнаружил эффект, который сводится к тому, что при пропускании электроэнергии через проводники, состоящие из двух разнородных материалов, на одном из контактов происходит поглощение тепла, а на втором – выделение.


Ветряные электростанции – бесплатное электричество у вас дома

Причем эффект этот обратный – если с одной стороны проводник разогревать, а со второй – охлаждать, то в нем будет образовываться электроэнергия.

Именно обратный эффект используется в электростанциях на дровах. При сгорании они разогревают одну половину пластины (она и является термоэлектрогенератором), состоящую их кубиков, сделанных из разных металлов, а вторая же ее часть – охлаждается (для чего используются теплообменники), в результате чего на выводах пластины появляется электроэнергия.

Но есть у такого генератора несколько нюансов. Один из них – параметры выделяемой энергии напрямую зависят от разницы температуры на концах пластины, поэтому для их выравнивания и стабилизации необходимо использование регулятора напряжения.

Второй нюанс заключается в том, что выделяемая энергия – лишь побочный эффект, большая часть энергии при сгорании дров просто преобразуется в тепло. Из-за этого КПД такого типа станции не очень высокая.

К достоинствам электростанций с термоэлектрогенераторами относятся:

  • Длительный срок службы (нет подвижных частей);
  • Одновременно вырабатывается не только энергия, но и тепло, которое можно использоваться для обогрева или приготовления пищи;
  • Бесшумность работы.

Электростанции на дровах, использующие принцип Пельтье, — достаточно распространенный вариант, и выпускаются как портативные устройства, которые способны лишь выделить электроэнергии для зарядки маломощных потребителей (телефона, фонаря), так и промышленные, способные запитать мощные агрегаты.

Монтаж турбины: пошаговое описание

Турбину ТКР -7 можно установить на любую модель ВАЗ без серьезного изменения серийных узлов, кроме вазов 2108 и 2109. Для установки турбонаддува на эти модели необходимо модернизировать подвеску и тормозные систему. Чтобы поставить турбокомпрессор на ВАЗ – 2107, придется переместить аккумулятор в левую часть отсека.

С двигателя нужно снять воздушный фильтр и карбюратор. Приемный алюминиевый патрубок устанавливается на штатной площадке карбюратора, а штатная приемная труба удаляется. Конструкцию для прочности следует закрепить болтами. Газоотводящий патрубок устраняется на шпильки выхлопного коллектора через штатную прокладку. Приемная труба глушителя вводится снизу.

ТКР требуется смонтировать и закрепить на горизонтальный фланец патрубка. Затем в выпускной тракт ТКР нужно ввести цилиндрическую законцовку имеющего уплотнительное кольцо отводящего патрубка. Прямоугольный фланец патрубка необходимо закрепить на приемной трубе через медную прокладку.

Между патрубками впуска и выпуска и патрубком компрессора турбонаддува следует установить соединительные патрубок диаметром пятьдесят миллиметров и закрепить его пластиковыми хомутами. На выходе компрессора устанавливается еще один алюминиевый патрубок. При помощи штатных шпилек крепим карбюратор к горизонтальному фланцу патрубка через штатную прокладку.

Теперь находим прижимную пластину крышки головки блока, вторую справа и удаляем ее. На это место монтируем приводный кронштейн дроссельной заслонки. На специальном штуцере входного патрубка закрепляем газопровод гидровакуумного усилителя, подсоединяем датчики приборов. В последнюю очередь монтируется воздушный фильтр и присоединяем вентиляционную трубу картера.

После установки двигатель с турбонаддувом запускается без малейших затруднений. Его работа устойчива в любом диапазоне вращения. Форсаж возникает при 4000 оборотов в минуту и достигает запланированных в начале 20%.

Став владельцем автомобиля, каждый водитель стремится его чем-то улучшить, отсюда и желание сделать турбокомпрессор своими руками. Кто-то вносит коррективы во внешний экстерьер авто , кто-то обновляет салон , а кто-то совершает более серьезный тюнинг, добавляя мощности мотору .

К одному из затратных, но эффективных методов модернизации относят оборудование автомобиля турбонаддувом. Он значительно повышает мощность мотора, поэтому многие идут на этот шаг. Особенно часто к подобному переоборудованию прибегают владельцы старых отечественных машин.

Паровая турбина вместо паровой машины

Часто звучит мнение — а зачем нам паровую машину изобретать? Давайте сразу паровую турбину!

Там деталей всего — колесо с лопатками и клапан выхода пара — регулировать мощность можно элементарно.

Нет ни поршней (для которых точность изготовления — это КПД), нет ни шатунов из которых смазка летит и которые всю машину разбалансируют, и которые в первую очередь разрушаются, если машина пойдет в разнос.

Не нужно также сложного устройства ограничения скорости оборотов, с маятниками и клапанами. Нужно просто прийти к Уатту и открыть ему глаза, ибо «а пацаны-то и не знают».

Хочу вас разочаровать. Пацаны знали.

Во-первых, не следует думать, что в те времена машины строили на ощупь. Уже все рассчитывалось до винтика. Для интересующихся есть подборка книг на английском языке, самые старые книги — 1805 год.

Как для попаданца в средневековье, то взятая оттуда «Cyclopedia of Engineering» 1910 года (в шести томах) была бы просто спасением, сейчас на эти темы так книги не пишут.

Нас интересует второй том, где речь идет про паровые турбины.

Во-вторых, почему-то мы сейчас решили, что во времена, когда внедряли паровую машину, никто не знал о турбине. Знали. И знал сам Джеймс Уатт.

И даже более того — его про турбину спрашивали: а не угрожает ли турбина изобретенной им паровой машине? На что он ответил: «О какой конкуренции может идти речь, если без помощи Бога нельзя заставить рабочие части двигаться со скоростью 1000 футов в секунду?»

Попытаюсь объяснить, почему он так ответил. Но сначала — о том, чего он не знал (и что знаем мы). Мы знаем сопло Лаваля. Это всего лишь форма сопла, из которого выходит пар, что крутит лопатки турбины.

У него есть одна особенность — пар выходит с очень большой скоростью, быстрее скорости звука.

Для сопла турбины — чем выше скорость, тем больше из потенциальной энергии давления переходит в кинетическую энергию, которая нам и нужна.

Чтобы ее линейная скорость была высокой, а количество оборотов низким — нужно строить турбинное колесо большого диаметра. Так и было — диаметр в 3 метра был нормальным решением.

Обзор моделей

У нас в государстве имеется несколько предприятий, которые занимаются производством паровых электрических генераторов. В особенности, идет речь о турбогенераторах и ОАО «Росэлектромаш». Рассмотрим несколько моделей, выполненных на двоих фирмах.

ПТ-40/50-8,8/1,3 собой представляет паровую турбину, применяемую в самых разных схемах с утилизацией энергии тепла, и также отходов производственного типа. Среди возможных покупателей этой продукции числятся большие предприятия промышленности и электрические станции.

  • показатели номинальной мощности — от 12000 кВт до 80000 кВт;
  • показатель давления пара — от 3 до 12,8 МПа;
  • показатели температуры пара — от 420 до 550 C;
  • производственное давление — от 0,5 до 1,75 МПа;
  • отопительное давление — от 0,07 до 0,25 МПа.

П-6-3,4/1,0 — это турбина парового типа, обладающая производственным отбором пара.

  • показатели номинальной мощности — от 4000 кВт до 55000 кВт;
  • показатель давления пара — от 1,1 до 8,8 МПа;
  • показатели температуры пара — от 260 до 445 C;
  • производственное давление — от 0,4 до 1,3 МПа.

ПР-13/15,8-3,4/1,5/0,6 применяется во многих ТЭС, и также на фирмах промышленного типа, где есть необходимость в подаче пара заданного показателя.

  • показатели номинальной мощности — от 2500 кВт до 35000 кВт;
  • показатель давления пара — от 1,2 до 9,3 МПа;
  • показатели температуры пара — от 290 до 540 C;
  • производственное давление — от 0,4 до 1,75 МПа;
  • давление за турбиной — от 0,07 до 0,9 кПа.

Паровые турбины специального назначения

Паровые турбины специального назначения обычно работают на технологическом тепле металлургических, машиностроительных, и химических предприятий. К ним относятся турбины мятого (дросселированного) пара, турбины двух давлений и предвключённые (форшальт).

  • Турбины мятого пара используют отработавший пар поршневых машин, паровых молотов и прессов, имеющих давление немного выше атмосферного.
  • Турбины двух давлений работают как на свежем, так и на отработавшем паре паровых механизмов, подводимом в одну из промежуточных ступеней.
  • Предвключённые турбины представляют собой агрегаты с высоким начальным давлением и высоким противодавлением; весь отработавший пар этих турбин направляют в другие с более низким начальным давлением пара. Необходимость в предвключённых турбинах возникает при модернизации электростанций, связанной с установкой паровых котлов более высокого давления, на которое не рассчитаны ранее установленные на электростанции турбоагрегаты.
  • Также к турбинам специального назначения относятся и приводные турбины различных агрегатов, требующих высокой мощности привода. Например, питательные насосы мощных энергоблоков электростанций, нагнетатели и компрессоры газокомпрессорных станций и т. д.

Обычно стационарные паровые турбины имеют нерегулируемые отборы пара из ступеней давления для регенеративного подогрева питательной воды. Паровые турбины специального назначения не строят сериями, как конденсационные и теплофикационные, а в большинстве случаев изготовляют по отдельным заказам.

Механическое оборудование

В конструкции устройства находится три цилиндра, они собой представляют статор, который имеет вращающийся ротор и металлический корпус. Отдельно находящиеся роторы соединены муфтами. Цепочку, собирающуюся из котла, генератора и роторов, называют валопроводом. Его максимальный размер может быть не более 80 м.

Валопровод производит вращение во вкладышах в опорных подшипниках. Вся работа происходит в масляной среде, металлических элементов вкладышей вал не касается. Сегодня роторы устанавливаются на двух подшипниках.

В определенных ситуациях между роторами, которые принадлежат к ЦСД и ЦВД, находится только один подшипник. Пар, расширяющийся в турбине, заставляет роторы вращаться. Вся мощность, вырабатывающаяся отдельным элементом, суммируется на полумуфте в общий показатель и здесь же доходит до своего максимума.

Изготовление парового двигателя своими руками

Вот чертёж парового двигателя, с которым вам необходимо ознакомиться прежде, чем приступать к работе:

Первым делом необходимо подготовить инструменты и материалы для изготовления.

Из материалов для изготовления парового двигателя из жестяной банки мне для этого понадобилось:

  • Свинец;
  • Спицы для колёс от велосипеда;
  • Маленькая и обычная трубка;
  • Болты, гайки, шурупы;
  • Медная проволока диаметром 1,5 мм;
  • Куски досок;
  • Сама жестяная банка (подойдёт банка из-под оливок);
  • Деревянные бруски;
  • Телескопическая антенна диаметром не менее 8 мм;
  • Подставка (можно использовать фанеру);
  • Суперклей и эпоксидная смола;

А из инструментов:

  • Паяльник;
  • Ножовка;
  • Дрель;
  • Наждак;

А теперь приступим непосредственно к самой сборке.

Для начала необходимо изготовить цилиндр и золотниковую трубку.

Для этого отрежьте от вашей телескопической антенны 3 куска: один кусок должен быть длиной 38 мм и 8 мм в диаметре (трубка 1), второй диаметром 4 мм и длиной 30 мм (трубка 2), ну и третий должен быть диаметром также 4 мм, а длиной 6 мм (трубка 3).

Далее возьмите трубку 2, что вы вырезали ранее, и сделайте в ней отверстие посередине, которое должно быть диаметром 4 мм.

Приклейте трубку 3 перпендикулярно к трубке 2 с помощью суперклея.

После высыхания можете использовать холодную сварку для более качественного соединения.

Последним шагам вам нужно будет прикрепить шайбу с отверстием к трубке 3. Для более качественного соединения используйте холодную сварку после высыхания.

Для лучшей герметичности покройте все швы цилиндра эпоксидной смолой.

Следующим этапом будет изготовление поршня с шатуном.

Возьмите болт с диаметром около 7 миллиметров, зажмите его шляпкой в тисках. После чего намотайте на него шесть витков медной проволоки.

Каждый виток необходимо промазать суперклеем.

В конце просто спилите лишние концы бота.

Вторым шагом вам нужно будет покрыть проволоку на болте эпоксидной смолой и подождать пока она высохнет. Далее подогнать ваш поршень под уже изготовленный цилиндр.

Подогнать нужно так, чтобы поршень двигался свободно, но не пропускал воздух.

После возьмите лист алюминия и вырежьте из него полоску шириной 4 миллиметра, а длиной 19.

Придайте полоске П-образную форму.

Стороны этой детали должны быть 7 на 5 на 7 миллиметров.

Просверлите на обоих концах полоски отверстия диаметром по 2 миллиметра. В получившееся отверстие должен поместиться кусочек спицы. После чего приклейте её к поршню стороной 5 мм.

Далее сделайте шатун из спицы от велосипеда.

Для этого приклейте к концам спицы два маленьких кусочков антенных трубок длиной и диаметром примерно по 3 миллиметра.

Расстояние от одного центра шатуна до другого должно составлять 5 см.

Вставьте только что изготовленный шатун в П-образную деталь и шарнирно зафиксируйте спицей.

Спицу необходимо подклеить с двух сторон, чтобы она не выпала при работе.

Следующим этапом будет изготовление шатуна треугольника.

Похожим образом, как и обычный шатун, делается шатун треугольника, только с одной стороны должен быть кусок велосипедной спицы, а с другого трубка.

Для шатуна треугольника должна составлять 7,5 сантиметров.

После – изготовление треугольника и золотника.

Возьмите лист металла и вырежьте из него треугольник.

В этом треугольнике просверлите 3 отверстия. Расстояние между отверстием 1 и отверстием 2 должно быть 1,9 см, между отверстием 2 и отверстием 3 – 2,3 см.

Теперь займитесь изготовлением золотника.

Длина золотника должна составлять 3,5 см, толщина должна быть такой, чтобы он свободно перемещался по трубке золотника.

Выбирайте длину штока в зависимости от вашего маховика.

Предпоследним этапом будет изготовление подпорок и кривошипов

Подпорки сделайте из брусков, выбирая размеры по вашему усмотрению.

Длина кривошипа поршневой тяги должна составлять 0,8 см, длина же кривошипа золотника в два раза меньше – 0,4 см.

Последний этап – изготовление парового котла

Паровым котлом выступит банка из-под оливок, которой необходимо запаять крышку.

В крышке необходимо просверлить два отверстия – под трубку и гайку.

Гайка нужна для того, чтобы через неё заливать воду в котёл, закрывая отверстие, закручивая болт в неё.

Далее необходимо собрать все детали воедино и разместить каждый элемент на подпорке, что находится на деревянной платформе.

В конце проведите испытания.

Если они успешны, то можно сказать, что самодельный паровой двигатель готов.

Фото двигателя в сборке:

Рекомендую следующее видео, в котором автор собирает своими руками паровой двигатель:

Заключение

Обкатка мотора, на который только установили турбину, длится полторы – две тысячи километров. В этот период ни мотор, ни систему наддува нельзя поддавать серьезным нагрузкам. Давление в турбине не должно превышать 0,5 бар. Кроме того, чтобы система прослужила долгое время без поломок нужно очень тщательно следить за состоянием масляного и воздушного фильтров, воздуховодов и маслопровода. И главное: прежде чем заглушить мотор, дайте ему поработать несколько минут на холостых – это даст турбонаддуву охладиться. Надеемся, что турбина, установленная своими руками, добавит драйва и динамики вашему автомобилю, а с вашего лица не будет сходить счастливая улыбка.

Установка турбины своими руками – это один из самых эффективных способов улучшить динамические и скоростные показатели вашего автомобиля. Благодаря установке турбокомпрессора (турбонаддува) вы сможете увеличить мощность своего транспортного средства, что будет чувствоваться практически сразу. Не существует таких водителей, которые не хотели бы хоть немного улучшить характеристики своего железного товарища.

Подобные желания и заставляют автомобилистов проводить установку нагнетателя на машину. Своими руками или нет – это зависит от вашего финансового положения и наличия свободного времени. Данная процедура не из дешевых, поэтому единственное, на чем вы сможете сэкономить, не подвергнув свое здоровье риску из-за покупки дешевых деталей, это услуги автомехаников. О том, как провести установку турбокомпрессора на ВАЗ, Шевроле или любой другой автомобиль, пойдет речь в нашей статье.

Исходя из вышеуказанного, вы, наверное, уже успели догадаться, что турбонаддув или турбина – это неплохой способ увеличить мощность двигателя вашего автомобиля, не увеличивая при этом его «аппетит». Теперь давайте разберемся с устройством турбины.

Так выглядит конструкция турбины автомобиля

Хотелось бы отметить, что используя турбину, вы окажете пользу для окружающей среды. Эта польза состоит в том, что работа механизма основывается на использовании выхлопных газов, из которых турбина потребляет энергию.

Попадая на крыльчатку турбины, отработанные газы заставляют ее раскручиваться. Это и приводит в движение располагающиеся на том же валу лопасти компрессора.

К преимуществам турбокомпрессора стоит отнести:

  • возможность увеличения мощности двигателя от 25 до 40 процентов;
  • оказание пользы для окружающей среды;
  • установить агрегат можно практически на любой автомобиль;
  • выполнять данную операцию можно без помощи специалистов.

Благодаря вращательным движениям лопастей в цилиндрах двигателя начинает нагнетаться воздух. Это и обогащает топливную смесь под искусственным наддувом. В результате сгорания обогащенного топлива мощность двигателя увеличивается.

Единственным минусом данной системы
, кроме ее стоимости, является сильное нагревание, что происходит в результате сгорания большого количества топлива и нагнетаемого кислорода. Результатом такого перегрева может стать и взрыв турбины, но разработчики сумели решить данную проблему. Все оказалось довольно просто – установка интеркуллера на турбокомпрессор, который играет роль обычного радиатора.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
