Утепление пола в каркасном доме: популярные материалы и технологии

Подготовка фундамента

Как будет проведено утепление поверхности, зависит от типа фундамента, который бывает ленточным, столбчатым, свайно-ростверковым. Основание выстилают по грунту или с использованием лаг, после чего идет слой чернового настила, чистовая отделка. Для работ понадобится деревянный брус, обработанная доска или листы влагостойкой фанеры. Чтобы поверхность сохраняла тепло, ее делают многослойной, используя для защиты от холода утеплитель.

Особое внимание уделяют фундаменту:

1. Вначале его проверяют на отсутствие перепадов высот, равенство диагоналей.
2. По периметру сооружения устанавливают анкерные болты, к которым позже будут закреплены лежни.
3. Внутри периметра необходимо с шагом 2-3 м установить бетонные опоры, затем — опорные брусья.
4. Фундамент гидроизолируют оклеечным, обмазочным способом, попутно выполняя карманы для балок.

Создание чернового пола

Далее, когда собраны самые основные части полов в каркасном доме, требуется создать черновой пол. Для него можно купить доску необрезную, ОСП, фанеру и т. д. Ею зашиваются все лаги. Вот тут как раз и пригодятся опорные бруски, если в качестве материала для чернового пола используется ОСП

Важно помнить, что на этом этапе производятся работы, связанные с утеплением и гидроизоляцией

Шаг 1. Между лагами и перемычками требуется положить любой теплоизоляционный материал. Это может быть минеральная вата, пенопласт, эковата, перлит и т. д. Он укладывается так, чтобы до краев лаг оставалось свободное пространство – необходимы вентиляционные зазоры.

Укладка утеплителя

Шаг 2

На этом же этапе важно провести и все основные коммуникации. В противном случае сделать их будет впоследствии сложнее

Коммуникации также проводятся на этом этапе

Шаг 3. Далее поверх утеплителя нужно уложить пароизоляционный материал и зафиксировать его. Он обеспечит защиту пирога от влаги, идущей снаружи дома, а также даст возможность излишкам влаги не задерживаться изнутри. Отдельные полотна пароизоляции укладываются обязательно с нахлестом друг на друга, а стыки фиксируются и соединяются между собой, чтобы обеспечить оптимальный уровень защиты.

Укладка пароизоляции

Шаг 4. После этого нужно положить плиты ОСП толщиной 3-3,5 см. Также можно положить и обычные доски. Зазор между отдельными элементами листовых материалов должен составлять несколько миллиметров (обычно оставляют 2 мм). Если его не предусмотреть, то пол со временем может деформироваться.

Монтаж плит ОСП

Шаг 5. После этого этапа можно оформлять чистовые полы.

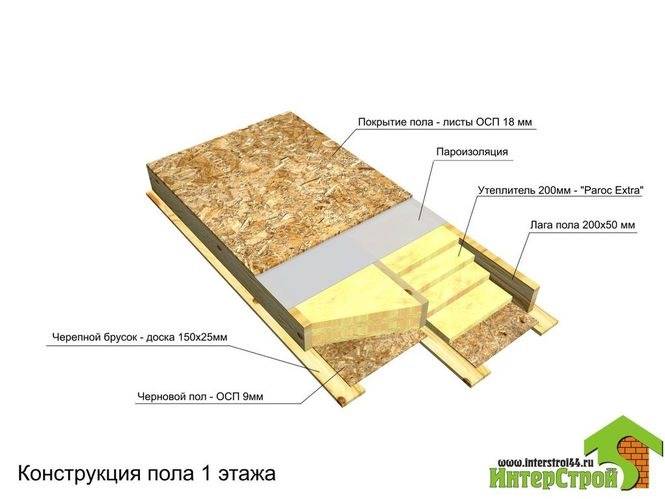

Теплоизоляция пола первого этажа

Если вы решили построить дом на винтовых сваях своими руками, то особое внимание нужно уделить утеплению пола первого этажа. Конструктивный пирог деревянного пола на втором этаже не требует такой тщательной теплоизоляции

Как правило, строительство домов на сваях ведётся с использованием подшивки балок

Для этого по прикреплённым снизу к лагам рейкам укладываем плиты OSB или фанеру. Конструкция в разрезе будет напоминать букву Ш

Как правило, строительство домов на сваях ведётся с использованием подшивки балок. Для этого по прикреплённым снизу к лагам рейкам укладываем плиты OSB или фанеру. Конструкция в разрезе будет напоминать букву Ш.

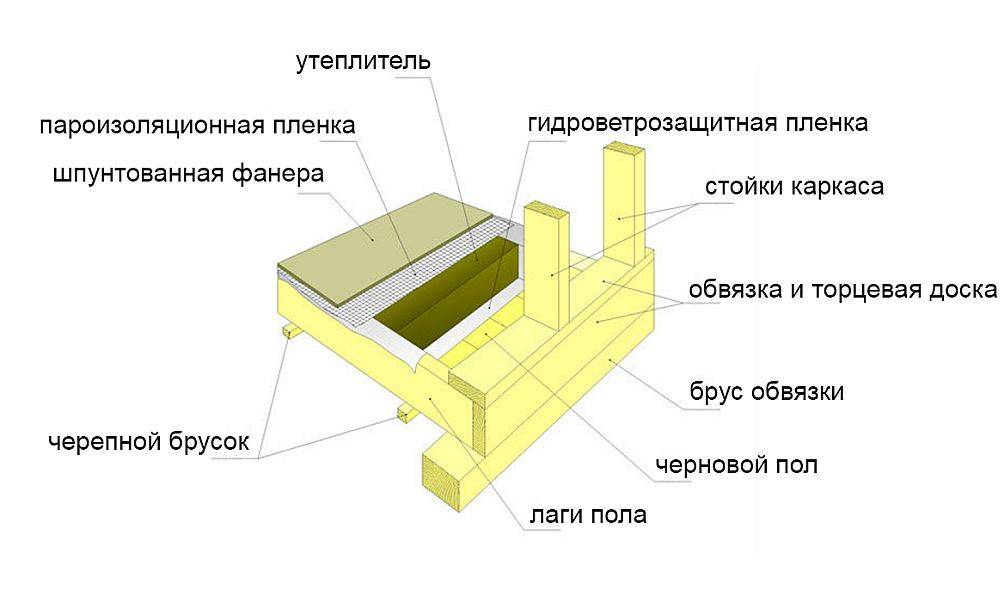

Схема пирога деревянного пола на лагах с утеплением

Теперь можно приступать к устройству гидро- и пароизоляции. Для этого делаем следующее:

1. Поверх лаг расстилаем гидроизоляционную плёнку так, чтобы она провисла в просветы между лагами. Можно использовать мембранную гидроизоляцию или обычную плёнку.
2. Укладываем в промежутки между лагами (поверх плёнки) теплоизоляционный материал. Для этих целей подойдёт минеральная вата. Если вы хотите хорошо утеплить свой дом на сваях, то лучше используйте базальтовую вату.
3. Гидроизоляционную плёнку на лагах нужно зафиксировать степлером.
4. Конструктивный пирог пола первого этажа в доме на сваях должен включать пароизоляцию. Если вы ведёте строительство своими руками, то не забывайте, что пароизоляционный материал укладывается с нахлёстом 150 мм. Стыки обязательно проклеиваются.

Вышеописанным способом выполняется строительство пола первого этажа в любом помещении, будь то ванная, кухня или жилая комната. Что касается конструктивного пирога пола второго этажа, то его можно делать без тепло- и гидроизоляционного материала. Но в ванной и других местах с влажными процессами стоит заложить в конструкцию пола гидроизоляционный слой.  В предложенном ниже видео вы можете более детально узнать об устройстве пола дома на сваях своими руками.

Укладка напольного покрытия

Пример укладки шпунтованных досок финишного покрытия

Следующий слой конструктивного пирога делается доской толщиной 3 см. При укладке досок своими руками соблюдайте шаг  40-50 см. Такая обрешётка по лагам позволит получить вентиляционный зазор. Крепить доски к лагам можно саморезами.

Дальше строительство пола в доме ведём в таком порядке:

1. На обрешётке из досок выполняем укладку чернового пола. Это может быть шпунтованная или обычная доска. Крепим её к обрешётке саморезами.
2. По доскам своими руками можно укладывать приобретённое напольное покрытие.

Поскольку в ванной и санузле лицевым слоем пола будет плитка, то для выравнивания поверхности на черновые доски лучше настелить фанеру или ОСП. При этом в конструктивный пирог в таких помещениях нужно заложить дополнительную гидроизоляцию, которую укладывают по фанере.

Тёплый пол каркасного дома

Своими руками можно выполнить тёплый пол в доме на сваях. На предложенном ниже видео это не показано, но процесс несложный и проходит в такой последовательности:

1. Конструктивный пирог тёплого пола включает такой же несущий деревянный каркас, как и для пола без подогрева, с той лишь разницей, что листы фанеры укладываются не на доски подшивки, а на черепные бруски, прикреплённые к лагам саморезами по бокам. Можно использовать черепной брусок сечением 30х30 мм и крепить с шагом 15-20 см.
2. После укладки фанеры на бруски и выполнения гидроизоляции в просвет между лагами укладываем пенополистирол. Верхняя поверхность пенополистирольных плит должна быть в одном уровне с верхом лаг.
3. Далее нужно уложить слой пароизоляционный плёнки, заведя её на стены выше предполагаемого уровня чистового пола.
4. Поверх плёнки настилаем армирующую сетку и заливаем её тонким слоем цементного раствора.
5. Затем на отражающий слой из фольгоизола выкладываем нагревательные маты системы тёплого пола. Выполняем бетонную стяжку.
6. Производим укладку напольного покрытия. Если пол делается в ванной или на кухне, то можно использовать плитку.

Подробнее о том, как сделать пол в каркасном доме, можно посмотреть в предложенном видео:

https://youtube.com/watch?v=SYV5vkZOWZk

Монтаж теплого пола

Теплый пол в современном каркасном доме может быть водяным, если обогрев производится за счет циркуляции воды по трубам, или электрическим, если обеспечение нужного температурного режима реализуется за счет функционирования специальных нагревательных элементов. Обе технологии доказали свою высокую эффективность, поэтому выбор следует делать в зависимости от персональных предпочтений и ряда факторов, в частности:

• Климатических нюансов местности;
• Геологической структуры района;
• Особенностей конструкции самого дома.

Водяной теплый пол

Работы по оборудованию в домах каркасного типа теплого водяного пола могут реализовываться несколькими методами: посредством углубления контура труб в плавающую стяжку либо выполнением установки на настил из дерева.

При первом варианте производится заливка водяного контура 5-сантиметровым слоем стяжки. Необходимо учитывать, что стяжка создает дополнительную нагрузку на фундамент и весь каркас строения в целом (ее вес в среднем составляет около 500 килограмм на квадратный метр), в связи с чем до старта работ целесообразно проверить, выдержит ли дом требуемую нагрузку.

После полного высыхания раствора черновое основание пола застилается гидроизоляционным слоем, в качестве которого обычно используют полиэтиленовую пленку или специальную мембрану. Этот слой необходим для того, чтобы предотвратить наполнение дерева содержащейся в бетоне влагой, а также воспрепятствовать схватыванию стяжки с черновым полом.

Настилание пленки обязательно производится примерно с 15-сантиметровым напуском на стены, к которым она крепится при помощи монтажного скотча. В случае укладки гидроизоляционного материала внахлест места стыка также должны быть тщательно проклеены скотчем. Поверх пленки производится укладка теплоизоляционного слоя и армирующей сетки. Весь периметр полов должен быть проклеен демпферной лентой.

Водяные полы укладываются в каркасном доме на сваях по-разному в зависимости от площади помещения. Так, если размер комнаты не превышает 40 квадратных метров, то достаточно будет одного контура труб, если же габариты несколько больше, то целесообразно помещение разделить на части, уложив несколько контуров. Для их размежевания также удобно использовать демпферную ленту.

Укладка трубопровода может производиться в виде змейки или улитки, в зависимости от персональных предпочтений. Однако при этом необходимо стремиться делать шаг укладки минимальным, не превышающим 15 сантиметров. Чтобы предотвратить изменение положения труб при заливке стяжки, необходимо закрепить их при помощи хомутов к армирующей сетке.

После окончания работ по монтажу теплого водяного пола необходимо выполнить опрессовку системы, чтобы полностью убедиться в ее исправном функционировании. Опрессовка делается на протяжении суток, при этом заливка стяжки должна выполняться при наличии давления в трубах.

После завершения опрессовки целесообразно расставить маячки, на которые удобно ориентироваться при реализации работ по заливке и выравниванию раствора. Заливка производится по направлению от стены к двери. Удаление маячков выполняется после некоторого застывания раствора, а образовавшиеся на их месте отверстия также должны быть надлежащим образом залиты и выровнены.

Необходимость в использовании именно плавающей стяжки при монтаже водяного теплого пола обусловлена тем, что дерево, являясь природным материалом, под воздействием внешних факторов, в первую очередь из-за изменения температуры и влажности окружающей среды, постоянно трансформируется, изменяется в объеме и форме. При жестком сопряжении стяжки с досками, брусьями и иными деревянными элементами ее слой будет непременно периодически растрескиваться, тогда как плавающая стяжка лишена данного недостатка.

При обустройстве водяного пола на основе из дерева первоначально выполняется покрытие чернового пола гидроизоляционным слоем, а поверх него должен идти слой качественного утеплителя. Затем производится выпиливание желобков в досках, куда впоследствии будут интегрироваться трубы. За счет этих досок формируется каркас для укладки труб, которую следует производить с минимальным шагом.

Сверху на трубы укладывается лист металла, благодаря которому обеспечивается более равномерное рассредоточение тепла. Поверх металла производится монтаж фанерных или ОСП-листов с последующей укладкой финишного покрытие пола.

Монтаж полов

Монтаж пола в каркасном доме начинается с подготовительных работ. Так, используемые деревянные материалы обязательно пропитываются специальными средствами, которые защищают от возгорания, вредителей и мышей в каркасном доме.

Если строительство каркасного дома ведется на столбчатом фундаменте, на подготовительном этапе необходимо заняться обустройством столбов. Утепление пола каркасного дома на винтовых сваях начинается с вкручивания самих свай.

Лаги

Перед монтажом лаг в каркасном доме производится нижняя обвязка фундамента, которая позволяет соединить в единую цепь свайно-винтовой фундамент и пол. Обвязка выполняется следующим образом:

• На свайном фундаменте раскладывается брус нижней обвязки.
• Брус обвязки соединяется между собой в углах “в лапу” и фиксируется дополнительно скобой.
• Брус крепится болтами к оголовкам свайного фундамента.

Лаги пола и черновой пол.

После обвязке приступают к непосредственной укладке лаг. Для процесса чаще всего используются доски 100 на 50 мм. Выбор зависит от нагрузки на напольное покрытие. Лаги укладываются на нижнюю обвязку фундамента и фиксируются с помощью гвоздей. Обязательно производится пропитка уже готовой конструкции антисептиками и противопожарными растворами.

Традиционное строительство каркасного дома предусматривает монтаж чернового пола на первом этапе, после завершения монтажа начинается установка стен и перегородок. Допускается отхождение от описанного принципа в зависимости от типа конструкции и пожеланий владельца дома.

Черновой пол

Между лагами набиваются деревянные рейки, на которые укладывается листовая фанера либо специальный влагостойкие плиты. Для того, чтобы не скрадывать высоту лаг, которую можно использовать для укладывания утеплителя большей высоты, можно крепить черновой пол непосредственно на нижнюю часть лаг без использования реек-опор. Есть несколько рекомендаций по укладке чернового пола в каркасном доме.

• Укладка листов чернового пола производится в шахматном порядке.
• Толщина фанеры либо плиты подбирается в зависимости от расстояния между лагами.
• Крепление листов производится комплексным методом – с помощью специального клея и саморезов, такой подход позволяет в дальнейшем избежать скрипов в полу при хождении.
• Крепление осуществляется по краю и по центру, крепежи саморезами размешаются в 150 мм друг от друга.
• Между листами фанеры обязательно оставляется зазор в 2-3 мм. Чтобы расстояние везде было одинаковым, в промежутки укладываются гвозди нужного диаметра. После завершения монтажа они вытаскиваются.

Доски чернового пола крепятся к лагам.

Гидроизоляционная мембрана

В пространство между лагами и черновым полом обязательно укладывается гидроизоляционный мембрана. Удобнее всего гидроизоляционную мембрану крепить с помощью строительного степлера. Утепление пола в каркасном доме на сваях является одним из последних этапов монтажа пола. Для утепления чаще всего используют пенопласт либо минеральную вату. О преимуществах и недостатках каждого из утеплителей мы поговорим позже.

В чем необходимость

Возможно, людям, далеким от всех тонкостей процесса строительства свайных сооружений, может быть непонятным необходимость осуществления утепления пола.

Отсутствие таковой, прежде всего, приведет не только к неудобствам в процессе эксплуатации здания, но и сильно завышенным расходам на отопление в зимний период. Причина в том, что без должного утепления, пол попросту не будет удерживать внутри сооружения тепло.

Важно знать: правильно уложенный теплоизоляционный пирог дает возможность избежать появления подобных негативных ситуаций, а также значительно увеличить срок службы как самого здания в общем, так и отдельных его элементов. Также возможно появление определенных проблем в виде:

Также возможно появление определенных проблем в виде:

• Образования на поверхности многих перекрытий конденсата;
• Гниения древесины за счет образования на ней плесени, которой предшествует повышенная влага;
• Значительного уменьшения энергоэффективности такого дома.

Что такое пенополистирол

Пенополистирол представляет собой вспененный материал искусственного происхождения. Существует два вида пенополистирола для утепления стен и других конструкций здания своими руками:

1. пенопласт;
2. экструдированный пенополистирол.

В качестве самого доступного варианта для теплоизоляции можно использовать пенопласт. Он состоит из небольших шариков, имеющих внутри полость, наполненную воздухом. Воздух является один из самых эффективных утеплителей, лучше его предотвращают потери тепла только инертные газы. Утепление пенополистиролом своими руками позволяет добиться отличных результатов благодаря следующим характеристикам материала:

• доступность и низкая стоимость;
• высокие теплоизоляционные характеристики;
• устойчивость к биологическому воздействию (плесень, грибок);
• простота работы с материалом и монтажа своими руками;
• материал не дает усадку со временем;
• безопасность для человека.

Но перед покупкой данного материала рекомендуется учесть его отрицательные качества, которые существенно ограничивают область применения:

• низкая прочность (необходима дополнительная защита пенопласта от механических воздействий);
• неустойчивость материала к повышенной влажности при низких температурах, может легко рассыпаться на отдельные шарики;
• неустойчивость к воздействию огня.

Выбор конструктивных элементов и материалов

Надежность, долговечность и теплоэффективность пола во многом зависят от применяемых материалов. Рассмотрим допустимые варианты и обозначим неприемлемые решения.

Внимание на качество балок перекрытия

В каркасном домостроении для обвязки винтовых свай преимущественно использует древесину. Обычно берут пиломатериалы хвойных пород: лиственницу, сосну и ель.

Полезное: Видео о каркасных домах

Главное требование – применение высушенных материалов. Влажность бруса не должна превышать 12%, в противном случае возможна деформация конструктивных деталей после их монтажа.

Обустройство ростверка возможно несколькими способами:

1. Укладка монолитного бруса размером 20*15 см. При возведении двухэтажного дома можно использовать балку 20*20 см.
2. Ростверк из собранных досок. Бюджетный вариант. Каждая балка формируется из двух-трех досок. На выходе должен получиться брус сечением 20*15 см.

При надежной фиксации досок, «пакетный» метод не уступает по прочности обвязке из цельных балок.

Варианты нижней обшивки

При выборе материала для подосновы необходимо помнить, что винтовые сваи перегружать нежелательно. Поэтому обшивка должна быть достаточно прочной, но не тяжелой. Главная ее задача – защита от ветра и влаги.

Что подойдет? Здесь несколько вариантов:

1. ОСБ. Доступный материал, обладающий хорошей прочностью, но уязвимый к воде. Перед монтажом требует обработки составом, предназначенным для защиты дерева. Слабое место – стыки плит. Их необходимо покрыть акриловым герметиком.
2. ДСП. Прост в обработке, но как и ОСБ уязвим к влаге. Уступает предыдущему материалу по экологичности.
3. Многослойная фанера. Допустимо использование только влагостойких листов с маркировкой ФК или ФСФ. В составе есть формальдегидные смолы – они повышают устойчивость материала к агрессивной среде.

Очень часто для устройства чернового пола применяют обычный настил из досок сечением 5*10 см. Такой вариант нельзя назвать экономным, но прочность и экологичность вне сомнений. Главное требование – предварительная обработка древесины.

Утеплитель – основа теплоизоляции пола

При выборе теплоизоляционного материала основное внимание – на возможность его эксплуатации во влажной среде. Наиболее рациональные решения:

1. Минеральная вата. Лучшее решение – маты из базальтового волокна. Плюсы: экологичность, негорючесть, низкая теплопроводность, стойкость к деформациям, минимальное водопоглощение – 2%. Со временем каменная вата дает усадку всего 5% – при грамотной укладке мостики холода на стыках с лагами не образуются.
2. Экструдированный пенополистирол. Лидер по утепляющим свойствам. Дополнительные преимущества: упругость и стойкость к деформациям, отсутствие водопоглащения, биостойкость, простота монтажа. Недостатки: высокая стоимость и горючесть.
3. Керамзит. Бюджетная альтернатива листовым утеплителям. Несколько уступает по теплоизоляционным характеристикам минвате и пенополистиролу. Важный плюс – пожарная безопасность.

Для утепления пола в каркасном доме на винтовых сваях иногда применяют пенопласт. Главные достоинства: хорошие показатели теплозащиты и низкая стоимость. Однако при контакте с влагой и под действием низких температур материал теряет целостность структуры. Такое решение применимо в теплых регионах.

Использование минеральной ваты

Второй распространенный утеплитель для деревянного дома на основе каркаса – это минеральная вата. Она имеет множество плюсов:

• хорошие тепловые характеристики
• дополнительная шумоизоляция
• легко укладывается своими руками
• приемлемая цена
• не горит, самозатухает, не способствует распространению огня
• можно выбрать форму утеплителя – маты или рулоны
• имеет длительный срок эксплуатации
• материал не подвержен гниению, порче

Использование рулонов минеральной ваты для утепления пола

Существенными минусами являются то, что минеральная влага во-первых боится влаги, а во-вторых, со временем теряет свою форму, слеживается. Срок эксплуатации составляет около 30 лет.

Схема утепления пола на лагах отличается от утепления пола на стяжке

Утепление минеральной ватой пола происходит практически также, как и с использованием пенопласта. Ее можно использовать для утепления перекрытий каркасного дома.

1. На первом этапе мы подготавливаем поверхность.
2. На втором этапе производим качественную гидроизоляцию.
3. На третьем этапе укладываем утеплитель. Для пола гораздо легче произвести утепление матами минеральной ваты, хотя и рулонами также не сложно. Рулонную минеральную вату укладываем внахлест, а маты впритык к друг другу. Старайтесь не оставлять свободного пространства между кусками утеплителя.
4. На четвертом этапе мы вновь гидроизолируем пол. Если первый слой гидроизоляции предотвращал попадание влаги к утеплителю и внутрь пола от цемента, то второй слой минимизирует риск попадания воды с поверхности пола.
5. На пятом этапе мы делаем стяжку и подготавливаем поверхность к укладке полового материала.

Подробнее об утеплении дома минеральной ватой читайте тут.

Утепление пола по стяжке на грунту

Выбор оптимального утеплителя

Минераловатные теплоизоляторы – наиболее приемлемый вариант утепления каркасного дома. Материалы изготавливают из разного сырья, определяющего базовые характеристики и сферу применения. К общим достоинствам всех типов минваты можно отнести: небольшой вес, пожарную безопасность, стойкость к вредителям и необходимую паропроницаемость.

Основной минус волокнистых изоляторов – гигроскопичность. Для сохранения свойств утеплителя минеральная вата нуждается в качественной паро- и гидроизоляции.

Базальтовая вата – экологичность и огнеупорность

Основным компонентом утеплителя являются горные породы вулканического происхождения: базалит, диарит и базальт. Каменная вата – абсолютно негорючий материал, способный выдерживать температуру в 1000 °С. Теплоизолятор сохраняет физические свойства в течение 40-50 лет.
Главные преимущества минваты на основе базальта:

• низкая теплопроводность – 0,36-0,42 Вт/м*С;
• прочность к механическим воздействиям;
• хорошие шумоизоляционные характеристики;
• стойкость к температурным колебаниям.

В состав утеплителя включены гидрофобные добавки, обеспечивающие быстрый отвод влаги. Базальтовый теплоизолятор производится в плитах, плотность материала – 35-50кг/куб. м.
Недостаток каменной ваты в сравнении с аналогами из стекловолокна – меньшая эластичность и подверженность грызунам.

Стекловата – упругость и влагостойкость

Базовые составляющие теплоизолятора – стеклянный бой и песок. Добавка связующих компонентов позволяет формировать из тончайших стекловолокон рулоны. Ориентировочные размеры матов: толщина – 100 мм, ширина – 1200 мм, длина – 10 м.

Не менее важно рассчитать, какой плотности утеплитель надо применять. Для теплоизоляции каркасных построек этот параметр стекловаты должен составлять не менее 15-20 кг/куб

м.

Особенности стекловаты:

• высокая упругость – материал легко принимает и быстро восстанавливает заданную форму, что очень удобно при монтаже;
• устойчивость к вибрациям;
• неподверженность к образованию плесени и непривлекательность для грызунов.

Как и каменная вата, стекловолокно огнеупорно. Однако в сравнении с предыдущим утеплителем, стекловата проигрывает по нескольким пунктам:

1. Небезопасность материала – монтаж выполняется в респираторе и защитной одежде. Волокна очень хрупки и при резке выделяется много «стеклянной» пыли.
2. Усадка теплоизолятора – со временем повышается риск образования мостиков холода.

Эковата – универсальность применения

Новое слово в сегменте теплоизоляционных материалов – эковата. Материал на 80% состоит из бумаги вторичной переработки. Добавочные компоненты: борная кислота и тетраборат натрия. Второстепенные ингредиенты обеспечивают защиту от воздействия микроорганизмов и снижают уровень горючести.

Отличительные особенности эковаты:

1. Эковата – сыпучий утеплитель, а потому технология ее нанесения кардинально отличается от работы с листовой минватой. Для создания теплоизоляционного слоя требуется спецоборудование – пневматическое надувное устройство.
2. При некачественном утеплении стен каркасного дома существует риск усадки эковаты, что чревато образованием неутепленных зон.
3. Материал не рекомендуется применять вблизи открытых источников огня, каминных труб и дымоходов. Требуется защитная прослойка из базальтовых фольгированных огнеупорных матов или ограждение из асбестоцементных плит.

Основные достоинства эковаты: экологичность, возможность утепления труднодоступных мест и высокие звукоизоляционные качества.

«Теплое дерево» – альтернатива минеральной вате

Эту группу представляют маты и плиты из древесноволокнистых материалов. Технико-эксплуатационные характеристики утеплителя на достаточно высоком уровне:

• хорошая теплоизоляция – теплопроводность сравнима с показателем минваты;
• сохранение структуры даже при намокании – свойства утеплителя не меняются при впитывании влаги в объеме 20% от собственного веса;
• высокая прочность и отличная звукоизоляция – защита от ударных и «воздушных» шумов;
• достаточная плотность и упругость – утеплитель крепится между стойками каркаса без дополнительных фиксаторов;
• экологичность материала и безопасность проведения монтажных работ.

Древесноволокнистый утеплитель «дышит» и способствует поддержанию комфортного микроклимата в доме. К минусам теплоизолятора можно отнести: дороговизну и способность к возгоранию.
