Системы теплых водяных полов
Источником тепла в устройствах водяного отопления служит нагретый теплоноситель, который проходит по трубопроводам, уложенным в полу, и нагревает комнату.
В квартирах, которые имеют централизованное отопление, системы таких устройств категорически запрещено использовать из-за резкого повышения гидравлического сопротивления. Также не допускается подключение к трубам снабжения горячей воды, так как вода, проходя через систему теплого пола, в стояк ГВС возвращается уже охлажденной.

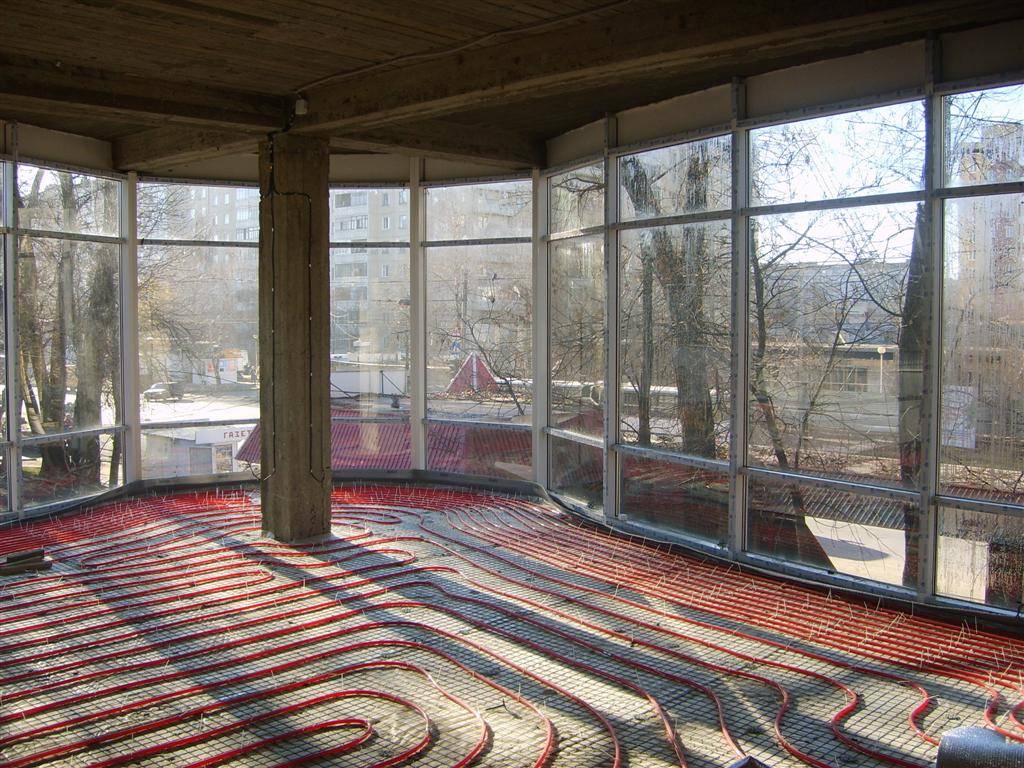

Смонтированный теплый водяной пол
Для городских квартир необходимо использовать электрические теплые полы, а в домах рациональнее использовать водяной пол, проектирование которого в принципе не составляет никакого труда. При помощи устройств водяных полов довольно сложно приобрести удельную мощность, составляющую 0,1 кВт*м2, поэтому применять такую систему отопления необходимо исключительно в зданиях хорошо утепленных. Наиболее популярные заводы-производители комплектующих и фитингов для водяных полов не определяют никаких условий проведения предварительных гидроизоляционных работ.
Схема водяного теплого пола
Есть два типа систем водяных полов – настильные и бетонные. Во втором случае укладка совершается при помощи бетонной стяжки. Большинство настильных систем позволяют производить монтаж теплых полов без стяжки. Чистовое покрытие в таком случае укладывают на алюминиевые пластины через специальную прокладку из полистирола. При устройстве деревянной системы настила, трубопроводы укладываются на лаги, либо черновой пол.
Отзывы о водяной системе полов, говорят о том, что система достаточно надежна и экономична в эксплуатации, но сложнее по конструкции, чем электрический теплый пол, т. к. состоит из теплоизоляционных материалов, полимерных или металлополимерных труб, коллекторов с фитингами, насоса для циркуляции воды и специального крепежа.
Основные узлы системы отопления теплыми водяными полами
В качестве вспомогательной системы отопления на небольшой площади водяные полы можно устроить своими руками, не рассматривая какие-либо серьезные расчеты. Если система отопления применяется в качестве центрального источника тепла, то нужно учесть законы теплопотери здания и гидравлики. Проектировать такие системы должны специалисты, использующие для расчетов специальные расчетные программы и методики.
Материалы для укладки теплого пола без стяжки
Система водяного теплого пола без стяжки подразумевает укладку труб отопления на полистирольную или деревянную основу со специальными пазами при использовании металлических теплораспределительных пластин. Сверху трубы накрывают влагоизолирующей подложкой и укладывают финишное покрытие: ковролин, плитку, паркет, ламинат.
Трубы для настильного пола могут быть медные, полипропиленовые или полиэтиленовые. Предпочтение часто отдается последнему варианту из-за простоты укладки, невысокой цены, устойчивости к агрессивным средам и длительного срока службы. В системе, собранной из полиэтиленовых труб, можно использовать не только воду, но и любые антифризы – они не оказывают на трубы разрушающего действия.
Труба настильного типа для теплого пола
Пенополистирольная плита обеспечивает теплоизоляцию чернового пола и не допускает теплопотерь в нижнем направлении. Кроме того, она обеспечивает удобство укладки труб: специальные пазы или выступы на ее верхней части позволяют уложить трубы с нужным шагом без дополнительной разметки и зафиксировать их. Между собой плиты крепятся с помощью замка. Размер плит – 500х1000 мм.
Деревянные модули из ОСП или ДСП с каналами для труб. В них укладывают металлические пластины, поверх которых производят монтаж труб. Модули представляют собой пластины с шириной 13, 18 или 28 см – размер выбирается в зависимости от шага укладки трубы.
Образец деревянного модуля для укладки труб
Теплораспределительные пластины выполнены из алюминия или оцинкованной стали, имеют паз для укладки трубы необходимого диаметра и ребра жесткости. Плоская сторона пластин вплотную примыкает к подложке и финишному покрытию, перераспределяет тепло по его нижней поверхности и нагревает его.
Необходимая толщина стяжки под водяной теплый пол
Планируя работы по стяжке пола при монтаже водяного обогрева под половым покрытием, важно знать, какую толщину раствора заливать. Ведь от этого зависит КПД системы и срок ее службы
При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность. Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо.
Если кто-то думает, что оптимальная толщина стяжки для водяного теплого пола напечатана в какой-либо таблице или инструкции, то сильно ошибается. Здесь как раз тот случай, когда конкретного ответа просто не существует — различные факторы диктуют свои параметры размеров стяжки. Среди них:
- вид основания пола: бетонное перекрытие, деревянный черновой пол, грунт в индивидуальном доме;
- требования к температурному режиму в обогреваемом помещении;
- высота потолков;
- наличие уклона у основания пола;
- толщина укладываемых труб;
- вид применяемых растворов;
- конфигурация помещения;
- роль стяжки.
Опираясь на перечисленные требования, специалисты выделяют 3 разновидности стяжки по толщине:
- минимальную — толщина около 2 см, заливается самовыравнивающимися смесями без армирования;
- оптимальную (среднюю) — толщина 5-7 см;
- максимальную — до 17 см.
Рассмотрим более подробно, когда какая стяжка заливается.
Минимальная
В соответствии со СНиП, минимально возможная толщина заливки труб водяного отопления:
- 20 мм для смесей с самовыравнивающимся слоем;
- 30 мм с армирующей сеткой под трубами;
- 40 мм для бетонных растворов без армирующих элементов.
Толщину стяжки в 20 мм можно получить только при одном варианте: диаметре труб отопления 16 мм, использовании для заливки стяжки готовых быстросохнущих смесей, прячущих трубопровод, и кафельной плитки на полу. Исключение из комбинации любого из элементов приводит к быстрому разрушению и стяжки, и пола.
Минимальная толщина стяжки.
При использовании цементных растворов не все так просто. Минимальный слой стяжки (4 см) можно получить только на идеально ровной поверхности основания пола и минимальном диаметре труб. Любые перепады высот добавляют по несколько дополнительных сантиметров. Увеличение сечения труб также вносит свою лепту в увеличение толщины заливки. Например, при уклоне основания пола на 1 см и трубах диаметром 25 мм, толщина стяжки будет 7-8 см.
Если укладывается полусухая стяжка на теплый водяной пол, то ее минимальная толщина 5 см при выполненной черновой стяжке пола и диаметре труб 16 мм.
Максимальная
О таком показателе, как максимальная толщина стяжки, СНиП ничего не говорит — просто нет данных. На практике к ней прибегают только в двух случаях:
- сильно завалено основание пола;
- стяжка выполняет функцию фундамента (основной принцип строительства индивидуальных домов в Германии).
В первом случае лучше вначале выровнять основание пола, а затем монтировать и заливать трубы отопления, что позволит более эффективно отапливать помещение. Во втором случае заливка стяжки на теплый водяной пол не должна превышать 17 см — более толстый слой заливать бессмысленно. В России максимальный размер стяжки заливают в гараже и на проблемных грунтах при строительстве частного дома.
Оптимальная
Средний (оптимальный) размер заливки стяжки составляет 45-70 мм. Использование фиброволокна (об этом материале можно прочитать в статье «Стяжка пола с фиброволокном») позволяет получить прочное покрытие труб, выдерживающее значительные нагрузки, динамического и статического характера. В таких случаях высота стяжки над водяным теплым полом может быть всего 25-30 мм. При использовании армирующей сетки или прутков общая толщина стяжки должна быть в пределах 6-7 см.
Оптимальная толщина стяжки.
Как сэкономить
Стоимость всех элементов водяных теплых полов довольно высокая, и домашние мастера придумали несколько хитростей:
- можно укладывать отопительные трубы прямо на утеплитель, тогда дорогостоящие изделия с канавками не потребуются;
- в досках можно самостоятельно сделать пропилы и по их длине приклеить алюминиевую фольгу, в результате получатся распределительные пластинки;
- фрагменты можно изготовить самостоятельно на металлообрабатывающем станке.
Важно помнить, что попытка сэкономить может привести к нежелательным последствиям. Специалисты рекомендуют приобретать изделия в известных сетях строительных магазинов
Так практически нет риска приобрести некачественную или поддельную продукцию.
Особенности подключения водного пола своими руками
Провести монтаж теплого пола в квартире можно двумя способами:
- От полотенцесушителя. Обычно на стояк выводится обратка отопления или горячее водоснабжение. Таким образом удается достичь более комфортной температуры нагрева (+35-50 градусов). Коммутация к полотенцесушителю считается самой простой, т.к. этот участок стояка зачастую оснащен отекающим клапанам, обеспечивающим возможность ремонта.
- От центрально отопления. Подобный подход имеет целый ряд слабых позиций. Наиболее значительная из них – большая температура теплоносителя в системе (около +70 градусов). Если пустить такую воду внутрь контура, то поверхность пола будет довольно сильно нагреваться. Чтобы по такому полу было комфортно ходить, приходится дополнительно монтировать коллекторную группу.
Что можно и чего нельзя?
Если у владельцев коттеджей с автономным отоплением нет альтернативы с подключением водяных полов, то у тех, кто живет в квартирах, обязательно возникает мысль, нельзя ли использовать горячее водоснабжение или центральную отопительную систему, подключившись к ним «на халяву».
Некоторые, кстати, именно так и поступают на свой страх и риск. Чаще всего подобные инициативы напрямую запрещены местными законодательными актами.
Теплые водяные полы – один из современных методов создания комфортных условий для проживания. Они могут быть как основным источником тепла в течение отопительного сезона, так и дополнительным
Для примера можно упомянуть постановление N 73-пп от 08.02.05 года, действующие на территории Москвы. Запрет на переоборудование общественных водоснабжающих систем для нужд подогрева полов содержится во втором приложении к этому документу.
Нарушение правила чревато обеспечит административное наказание. Получить штраф можно после дежурного визита сантехников или в результате жалоб других жильцов многоквартирного дома, которые из-за ваших несогласованных действий лишились отопления.
Возможно, что в вашем регионе такое подключение допускается, но лишь после проведения соответствующей экспертизы, дополнительных расчетов и составления схем, которые необходимы, чтобы общая работа системы не была нарушена и ваши соседи не пострадали.
Чтобы осуществить такие работы технически, необходимо использовать отдельный насосно-смесительный узел, который обеспечит сохранение на выходе нормативного уровня давления.
Можно ли сэкономить на материалах
Поскольку комплектующие для напольного обогрева без стяжки стоят приличных денег, многие мастера – умельцы нашли способы обходиться без них:
- Класть отопительные ветви внутрь перекрытия, прямо на утеплитель. Тогда Ω-образные изделия не используются.
- Сделать вырезы в досках самостоятельно, а вместо пластин по длине пазов раскатать алюминиевую фольгу, применяемую для выпечки.
- Изготовить стальные теплораспределители самостоятельно на металлообрабатывающем оборудовании.
- Деревянную систему для прокладки труб в канавках тоже можно сделать самому, например, из листов ДСП.
Из перечисленных вариантов только 2 последних позволят сэкономить и одновременно организовать эффективное отопление. Действительно, на станке – листогибе можно изготовить пластины из любого металла, только профиль канавки получится прямоугольным, а не «омегообразным».
Трубная разводка внутри перекрытий практикуется по сей день
При закладке труб внутрь деревянной конструкции они плохо контактируют с чистовым покрытием и больше греют воздух вокруг себя, чем помещение. Чтобы подобное отопление возымело эффект, трубки нужно прокладывать на расстоянии 10 см друг от друга, а температуру теплоносителя поднять до максимума. Тогда затея теряет смысл, проще поставить радиаторы.
Тонкая алюминиевая фольга служит плохим распределителем теплового потока из-за своей толщины в сотые доли миллиметра. Вдобавок она рассыпается с течением времени от постепенного окисления, так что применять фольгу бессмысленно.
Мастера — умельцы самостоятельно делают пазы для трубопроводов и раскатывают в них рулоны алюминиевой фольги
Есть другой способ сэкономить средства — организовать отопление деревянного дома электрическими теплыми полами, используя инфракрасные пленочные нагреватели. Но такая система потеряет в универсальности, то есть, вы сможете использовать для обогрева только электричество, о газе либо дровах придется забыть.
Требования к помещениям
Перед монтажом теплого пола из труб с водой необходимо выяснить – выдержит ли межэтажное перекрытие дополнительную нагрузку. При правильном устройстве по СНиПам бетонная стяжка над укладываемым трубопроводом с теплоносителем должна подниматься на 45–50 мм. Тоньше нельзя из-за низкой прочности получающегося слоя, а толще делать не рекомендуется, потому что вырастает энергопотребление на прогрев бетона.
Каждый квадратный метр стяжки из ЦПС с маркой М300 и высотой 10 мм – это приблизительно 22 кг. Плюс сюда добавляется вес арматуры и утеплителя, а также напольного покрытия.
В итоге общая нагрузка на перекрытие от «теплого пола» в комнате 15–20 квадратов нередко превышает пару тонн. Если плита между этажами не способна выдержать такую дополнительную массу, то рассматриваемую систему обогрева делать нельзя.
Твердеющий бетон и температурные колебания – вещи несовместимые. Также нельзя для его просушки прибегать к преждевременному включению водяного пола на «отопление», что приведет к появлению в бетонном слое локальных участков с перегревом. В этих случаях стяжка неизбежно растрескается и утратит свою прочность.
Теплопроводимость разных материалов
Распространенные ошибки
Большинство домашних мастеров считает, что проведение предварительных измерений конструкции необязательно. На самом деле это заблуждение
Крайне важно заранее провести все расчеты и внести их в план укладки. Это касается количества материалов, размера плит, общего веса, который выдержит перекрытие, и так далее
Еще одной распространенной ошибкой является включение системы сразу после завершения установки. Делать это не следует, поскольку жидкие материалы, если таковые использовались, должны хорошо схватиться. Нужно подождать несколько дней, а затем включать нагрев. Температурные датчики считаются расходным материалом, поэтому их следует устанавливать так, чтобы можно было легко добраться и заменить.
Вне зависимости от того используется бетонная стяжка или нет, все обогревающие гидросистемы после монтажа опрессовываются, после чего выполняется пробный запуск
Ламинат
К популярным видам напольных покрытий относится ламинат. Материал имеет отличные показатели теплопроводности, устойчив к различным химическим воздействиям, но боится влаги. Также при выборе этого материала стоит покупать ламинат, подходящий именно для укладки на теплые полы – он маркируется специальными символами и должен быть не ниже 32 класса прочности. Ламели без маркировки на теплый пол укладываться не могут. Толщина ламината для укладки на пол должна быть не более 8-10 мм.
Теплый пол под ламинат
Также под ламинат в случае укладки его на водяной пол важно поместить и специальную подложку. Но в любом случае нагревать материал выше +30 градусов не рекомендуется
Чаще всего ламинат все же укладывается на ИК пленочный пол.
Виды теплых полов
Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.
Электрический пол под плитку
Подогрев на основе воды
В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.
Водяной теплый пол
Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.
Принцип действия водяного теплого пола
Нагрев при помощи кабеля
Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.
Монтаж кабельного теплого пола
Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.
Нагревательный кабель
ИК пол
Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.
ИК теплый пол под ламинат
Таблица. Сравнение характеристик разных систем.
| Характеристика | Водяной пол | Электрический пол |
|---|---|---|
| Наличие ЭМИ | Нет | Возможно, в зависимости от типа кабеля |
| Возможность обустройства в многоквартирных домах | Только в новостройках при наличии отдельного подключения | Да |
| Быстрое управление настройками | Нет | Да |
| Зависимость от сезона отопления | Да – в квартирах и нет – в частных домах | Нет |
| Сроки монтажа | Длительные из-за необходимости заливки стяжки | Короткие |
| Возможность укладки любого финишного покрытия | Да | Определенные типы покрытий нельзя класть поверх электрического пола |
| Простота ремонта | Сложный ремонт | В случае с ИК полами – быстрый ремонт |
Цены на электрический теплый пол «Теплолюкс»
электрический теплый пол теплолюкс
Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.
ИК пленка для теплого пола
Устройство водяного теплого пола
Можно выделить три разновидности водяного пола:
- Теплый пол под бетонной стяжкой, смотрите схему ниже.
- Настильный водяной пол без стяжки в доме, с использованием паркета, плитки или линолеума. Эти покрытия укладываются на алюминиевые пласты через специальную прокладку из картона или полиэтилена.
- Деревянный водяной пол, где основой является старый пол из деревянных перекрытий. По отзывам это самый оптимальный вариант.
Если рассматривать вкратце, то водяной пол формируется из теплоизоляции, металлопластиковых труб, крепежа, коллекторов с фитингами для подключения к системе отопления и для осуществления работы насоса для циркуляции воды в системе.
Помимо этого, если система монтируется в ванной комнате, нужно заранее сделать гидроизоляцию.
Стоит рассчитывать на то, что по окончании всех работ, пол поднимется примерно на 6-7 сантиметров.
Несколько слов о котле
Котлы могут быть любого типа, но с условием работы на низких температурах
Какой котел нужен для системы теплых водяных полов? — В принципе подойдет любой котел, но стоит оговориться о некоторых нюансах.
Нужно выбирать такой котел, который способен работать на достаточно низких температурах: 30-40о C. Обусловлено это простой причиной — при высоких температурах работы нагревательного котла, пол становится слишком горячим, чтобы комфортно по нему ходить
Поэтому при выборе стоит обратить внимание именно на параметр диапазона рабочих температур
В целом подойдут для нашей системы классические газовые котлы, двухконтурные, дровяные\угольные, электрически и т.д. Проще всего будет с газовыми котлами, имеющими современную электронную начинку, которая будет поддерживать работу всей системы и температуру автоматически.
Особенности теплого пола под ламинат
При необходимости установить никак нельзя обойтись без стяжки, для которой используется песок и цемент. Это поможет вам избежать повреждений труб в процессе эксплуатации, кроме того, все помещение будет нагреваться постепенно и равномерно по всей площади.
Это трудоемкий процесс, однако, зная основные правила, и четко придерживаясь их, вы сможете установить теплый пол под ламинат самостоятельно, не прибегая к помощи специалистов. В этом вам поможет следующая пошаговая инструкция:
- Для начала подумайте, где будет располагаться мебель в комнате, и соответственно это те места, где не будет проложено труб.
- Сделайте поверхность пола максимально ровной, насколько это возможно, избавьтесь от различных загрязнений и пыли.
- Выложите сначала теплоизоляцию, а затем разложите армирующую сетку, затем выполните стяжку цементным раствором.
- Установите и зафиксируйте соответствующую планку, затем разложите трубы, через которые будет протекать вода. Размещать их можно не только параллельно друг другу, но еще по спирали.
- Всю эту конструкцию залейте цементным раствором, приобретенным в строительном магазине, или приготовленным самостоятельно. Таким образом, получится стяжка. Дождитесь полного высыхания раствора, обеспечьте необходимый уровень влажности в помещении.
Также желательно между стяжкой и ламинатом установить специальный шумоизоляционный материал, лучше всего подойдет вспененный полиэтилен. Это поможет стяжке выдерживать большие нагрузки.
Также важно помнить, что немаловажную роль играет подготовка к укладке. Основное правило – стяжка должна быть с определенным уровнем влажности
Достичь оптимальных параметров можно только путем прогрева и просушки. Сначала необходимо включить напольное отопление, а затем неспешно постепенно повышать температуру нагрева. Перед тем, как приступить к укладке ламината, необходимо как следует просушить стяжку.
Укладка пола на полистирольную основу
Полистирол – это знакомый всем пенопласт. Он обладает хорошими тепло- и звукоизолирующими свойствами, не гниет и долго сохраняет свои свойства.
Образец укладки пола на полистирольную основу
- Полистирольные плиты выпускаются с базовой толщиной 30 мм. Если по расчетам требуется большая толщина, черновой пол предварительно утепляют с помощью дополнительных полистирольных плит.
- Если полистирольную основу кладут прямо на черновой пол, его необходимо выровнять, удалить весь мусор, устранить перепады и подвижность основания.
- Укладывают полистирольную основу – пластины с пазами, прямые и поворотные, соблюдая план раскладки. Такие пластины выпускают на шаг 150 и 300 мм. Пластины скрепляют между собой с помощью защелкивающегося замка.
- Если используются универсальные пластины с бобышками, контур укладки труб может его можно быть более сложным, для удобства разметить маркером.
- В пазы укладывают алюминиевые пластины, а в них – трубы в соответствии с планом укладки контура.
- Поверх пластин можно укладывать подложку и финишное покрытие – паркет, ламинат. Если в качестве покрытия выбрана плитка, под нее необходимо уложить сухую стяжку – плиты ДСП, фанеру или влагостойкий гипсокартон.
Деревянный настильный теплый пол
Чаще всего такой пол устраивают в деревянных домах. Деревянная система может быть собрана как на основе специальных модулей, так и на реечной основе. Модульный способ укладки подразумевает использование готовых модулей из древесной плиты с пазами для укладки труб. Реечная система выполняется с помощью досок или реек.
Деревянный настильный пол
- Деревянные модули можно укладывать прямо на лаги с шагом 600 мм, между лагами необходимо уложить гидроизоляцию и утеплитель. Модули укладывают с промежутком в 20 мм, необходимым для компенсации температурного расширения. Модули сцепляют между собой с помощью стандартного защелкивающегося замка.
- Для реечного способа нужен настил чернового пола. Рейки кладут на расстоянии, достаточном для размещения труб на определенном расстоянии в соответствии с выбранным контуром.
- При укладке модулей или реек соблюдают заранее выполненный план раскладки.
- На подготовленную систему модулей с пазами кладут металлические пластины, а в них – трубы.
- Твердые финишные покрытия толщиной не менее 10 мм можно укладывать прямо поверх металлических пластин, уложив на них мягкую подложку для звукоизоляции.
- Под укладку плитки или линолеума теплый деревянный пол необходимо подготовить: уложить поверх металлических пластин плиты гипсокартона, фанеры, ДСП, закрепить их, зашпаклевать стыки. Укладку покрытия ведут обычным способом.
Теплый настильный пол, выполненный с использованием полистирольных или деревянных модулей, обеспечивает не только обогрев помещения, но и звукоизоляцию. Срок его службы зависит от качества монтажа и материалов, поэтому не стоит на них экономить.
Способы укладки водяного контура
Прежде чем приступить к укладке, необходимо начертить план расположения труб в помещении. Обычно каждое помещение подключают к отдельному контуру, трубу при этом надежнее использовать цельную, без стыковок. Контур выполняют обычно в виде спирали (рис.1), змейки (рис.2) или двойной змейки (рис.3). Контур «змейка» — наиболее простой в монтаже и экономичный по расходу материала, но из-за остывания теплоносителя возможны перепады температуры в разных зонах помещения. Поэтому этот способ укладки контура используют только в маленьких помещениях, где теплоноситель не успевает существенно остыть.
Способы укладки водяного контура для теплого пола
После выполнения плана нужно определить шаг укладки исходя из требований проекта. Для разного типа основы шаг может быть разным.
