Все, что нужно знать о закрытой системе ГВС

Основные элементы ГВС в МКД

Чтобы разобраться в том, как осуществляется подача горячей воды в многоэтажном городском доме необходимо знать, из чего состоит система. Обычно её монтажа применяется стандартный набор оборудования и комплектующих.

Водомерный узел

Первый этап, который проходит рабочая среда после попадания в здание. Он состоит из нескольких устройств

1. запорная арматура, необходимая перекрывания потока. В качестве неё используются шаровые краны, задвижки и т.д.
2. фильтрующее оборудование, задерживающие относительно крупные загрязнения: ржавчину, песок, окалину, ил. С этой целью устанавливается сетчатый грязевик или бак со сливным вентилем, проходя через который частицы оседают дно
3. счётчики, фиксирующие расход горячей воды
4. манометр для контроля давления
5. обводная линия (байпас). Монтируется не во всех сетях, однако удобна на случай ремонта, так как позволяет отключить оборудование без остановки работы всего комплекса

Элеваторный узел

Далее система ГВС, подпитывающаяся от отопления в многоквартирном доме, проходит этап смешивания, в котором рабочая среда достигает нужной температуры. Это происходит путём добавления в чрезмерно горячий теплоноситель, поступающий из котельной под высоким давлением, порций из остывшей магистрали. Процесс производится в специальном оборудовании – водоструйном элеваторе. Между ним и входными задвижками размещаются врезки сети ГВС. Их может быть 2 (по одной для подачи и обратки) или 4 (по две для каждой линии). В первом случае реализуется тупиковая схема, во втором – циркуляционная.

Розливы

Представляют собой горизонтально расположенные трубы, идущие в подвале от элеваторного и водомерного узлов и служащие связующим звеном между ними и стояками. Они должны иметь максимальный диаметр (32-100 мм). Он подбирается с учётом расхода, потребностей сети с запасом на будущее, так как коммуникации имеют свойство «зарастать» со временем. Тупиковая система разводки горячего водоснабжения в многоквартирном доме предполагает монтаж одного розлива, циркуляционная – двух.

Стояки

Обеспечивают распределение рабочей среды по вертикали. Стандартно устанавливается две трубы (ГВС и ХВС) на один ряд квартир, расположенных одна над другой. Однако в зависимости от особенностей их планировки возможны другие варианты

1. 2 стояка на жильё при условии, что точки водоразбора располагаются на значительном расстоянии
2. 1 вертикальная труба на 2 квартиры, когда санузлы соседей размещены через стену
3. использование горизонтальных перемычек, которые позволяют подключить к одной линии до 7 потребителей

Диаметр стояка обычно составляет 25-40 мм.

Подводки

Этим элементом завершается схема горячего водоснабжения для многоэтажного дома. Он необходим для разводки внутри квартиры. Для его монтажа обычно выбираются трубы диаметром 15 мм из полимеров, но чаще из стали. Применение металлических конструкций более оправдано ввиду высокой вероятности гидроударов в системе. Чаще всего в квартирах реализуется тройниковая разводка, которая проще в монтаже, обслуживании, ремонте. Более сложная по конструкции коллекторная схема более распространена в частном строительстве.

Тарифы на горячую воду (горячее водоснабжение), от АО «Московская объединенная энергетическая компания» на территории поселения Рязановское Новомосковского административного округа

Наименование потребителей	Виды систем централизованного горячего водоснабжения	Период действия тарифа	Тарифы, руб./куб.м
Население (с учетом НДС)	для систем ГВС с полотенцесушителями	с 01.01.2021 по 30.06.2021	146,71
с 01.07.2021 по 31.12.2021	161,09
с 01.01.2022 по 30.06.2022	161,09
с 01.07.2022 по 31.12.2022	177,06
с 01.01.2023 по 30.06.2023	177,06
с 01.07.2023 по 31.12.2023	194,72
для систем ГВС без полотенцесушителей	с 01.01.2021 по 30.06.2021	146,71
с 01.07.2021 по 31.12.2021	161,09
с 01.01.2022 по 30.06.2022	161,09
с 01.07.2022 по 31.12.2022	177,06
с 01.01.2023 по 30.06.2023	177,06
с 01.07.2023 по 31.12.2023	194,72
для систем отопления с полотенцесушителями	с 01.01.2021 по 30.06.2021	134,34
с 01.07.2021 по 31.12.2021	147,72
с 01.01.2022 по 30.06.2022	147,72
с 01.07.2022 по 31.12.2022	162,60
с 01.01.2023 по 30.06.2023	162,60
с 01.07.2023 по 31.12.2023	179,14
Прочие потребители (без учета НДС)	для систем ГВС с полотенцесушителями	с 01.01.2021 по 30.06.2021	122,26
с 01.07.2021 по 31.12.2021	134,24
с 01.01.2022 по 30.06.2022	134,24
с 01.07.2022 по 31.12.2022	147,55
с 01.01.2023 по 30.06.2023	147,55
с 01.07.2023 по 31.12.2023	162,27
для систем ГВС без полотенцесушителей	с 01.01.2021 по 30.06.2021	122,26
с 01.07.2021 по 31.12.2021	134,24
с 01.01.2022 по 30.06.2022	134,24
с 01.07.2022 по 31.12.2022	147,55
с 01.01.2023 по 30.06.2023	147,55
с 01.07.2023 по 31.12.2023	162,27
для систем отопления с полотенцесушителями	с 01.01.2021 по 30.06.2021	111,95
с 01.07.2021 по 31.12.2021	123,10
с 01.01.2022 по 30.06.2022	123,10
с 01.07.2022 по 31.12.2022	135,50
с 01.01.2023 по 30.06.2023	135,50
с 01.07.2023 по 31.12.2023	149,28

Особенности открытой системы

Она характеризуется циркуляцией теплоносителя, полученного из общих коммуникаций. Открытая система горячего водоснабжения – это когда вода поступает в батареи из магистральной трубы ГВС. Из того же источника, откуда ГВ идет в краны жильцов.

Работа системы основана на естественной циркуляции. За счет физических явлений остывающая вода, приобретая большую массу, будет вытеснять горячий поток, придавая ему ускорение. В некоторых случаях (в крупных системах) циркуляция нагнетается с помощью насосов.

Открытый тип отопления обычно устанавливается в многоэтажках. Главный плюс здесь в отсутствии надобности в специальных механизмах или приспособлениях для нагрева теплоносителя. Для частных домовладений такая система будет излишне затратной, ведь трубу отопления придется подключать к какой-нибудь многоэтажке или копать яму для стыковки с магистралью.

Основные преимущества

Перечислим главные плюсы:

• энергонезависимость и централизованность снабжения;
• плавная циркуляция носителя в системе без резких скачков давления;
• способность работать в случае ЧС за счет дублирующих магистралей ГВС.

Тем не менее открытая система теплоснабжения не идеальна.

Недостатки

К основным минусам относят:

• высокую теплопотерю и, соответственно, излишние затраты на подогрев воды;
• зависимость от работоспособности крупных магистралей, в случае аварии подача ГВС может прекратиться в большом количестве домов;
• качество воды понижается из-за дефектов магистралей, в частности, ржавых труб;
• разветвленные открытые системы требуют постоянного контроля и тщательных расчетов объемов поставки, температуры подогрева и давления.

Рассмотрим альтернативный вариант.

Инструкция по установке бойлера

Пошаговая инструкция нужна чтобы домашний мастер учел советы специалистов при монтаже бойлера. Работа эта трудоемкая, а неправильный монтаж может испортить не только новоприобретенный водонагреватель, но и внешний облик помещения. Работа по установке электрического нагревателя для воды делится на несколько этапов: крепление, обвязка с внутридомовыми сетями и первый пробный пуск.

Крепление к стене

Монтаж выполняют с помощью монтажных крюков, которые закрепляются к стене, на которые впоследствии надевается корпус бойлера. Иногда крепят конструкцию с помощью специальной монтажной планки, которая поставляется в комплекте. Ее монтируют на стенку анкерными болтами, а уж только после этого на ней фиксируется электробойлер.

Для того чтобы правильно закрепить устройство выполняют следующие действия:

1. Измеряют размеры корпуса, оценивают ориентировочно место установки, так чтобы от ограждающих поверхностей оставались зазоры по 4-5 см, а съемную крышку, возможно, было бы убрать для выполнения ремонтных работ и техобслуживания. Расстояние от потолка должно быть достаточным, чтобы установить конструкцию на монтажную планку.
2. По шаблону, размечают и просверливают отверстия под крючки или анкера. Кафельную плитку проходят сверлом для керамики, а затем используют сверло для бетона и ударную дрель.
3. Устанавливают в выполненные отверстия дюбели и заворачивают крючки или вставляют анкерные болты через дыры в монтажной планке и закручивают их гаечным ключом.
4. Навешивают водонагреватель на крепежные детали.
5. Строительным уровнем контролируют отсутствие отклонений от горизонтали и вертикали. Это необходимо, чтобы в процессе работы, во внутреннем баке не создавались воздушные пробки, иначе ТЭНы будут быстро выходить из строя.

Подключение к водопроводу

Обвязку электрического водонагревателя допускается выполнять, как с помощью стандартных шлангов, так и ПХВ-трубами. Схема подключения бойлера должна соответствовать чертежам, указанным в заводской документации.

Алгоритм подключения электрического бойлера к системе водоснабжения:

1. Наворачивают на синий патрубок холодной воды водонагревателя тройник Ду 15.
2. К нижнему отводу тройника диаметром ½ дюйма подключают сбросной клапан стрелкой направленной к электробойлеру, а к боковому — присоединяют шаровой кран, для дренажа водонагревателя во время ремонта или обслуживания.
3. Все соединения тщательно уплотняют ФУМ-лентой.
4. Накручивают на голубой патрубок ГВС нагревателя шаровой кран и соединяют его с тройником с использованием гибкого шланга либо ПХВ-труб.
5. Затягивают соединительные гайки вручную, после гаечными ключами.
6. Надевают шланг на сбросной клапан и выводят его в канализацию, чтобы вода, которая будет течь при терморасширении, уходила в слив.

Как подключить к электропитанию

Современные электрические нагреватели по российскому стандарту поставляются с кабелем и электрической вилкой. Для надежного подключения бойлера достаточно включить вилку в розетку, имеющей заземление.

В других вариантах, линию надо будет подсоединить своими руками. Если кабель не идет в комплекте устройства, покупают трёхжильный кабель ПВС 3х2,5 и подключают его напрямую от электрощита.

Работы могут выполнять лица имеющие группу допуска для работы с электрооборудованием. Для того чтобы защитить внутридомовую электрическую сеть от возможного перенапряжения в линии бойлера, устанавливают автоматический дифвыключатель на 16 А.

Затем подсоединяют провода к клеммнику бойлера по схеме указанной заводом: фаза провод — к L, нуль — к N, а заземление — к PE либо на корпус.

Правила пользования и предоставления

Водные ресурсы, предназначенные для пищевого и хозяйственно-бытового использования, поставляются в жилые квартиры и дома от поставщика (организации), с которой все собственники заключили договор- через управляющую компанию. Договорные отношения основаны на правилах Гражданского Кодекса РФ.

Эти правила описывают нормы составления договора, алгоритм учета и оплаты за используемый ресурс, порядок установки и снятия показаний со счетчиков. На основании обоюдного договора жильцы имеют право пользоваться водоснабжением. Без официального документа использование воды, предоставляемой организацией-поставщиком, является нарушением уголовного и административного кодексов. Этот порядок действует и на пользование системами водоотведения.

Схемы подключения

Подача ГВС производится разными способами, обусловленными спецификой помещений, их назначением и особенностями конструкции. Рассмотрим наиболее распространенные варианты схем подключения.

В квартире

Подача горячей воды в квартиру происходит по общему стояку.

Для присоединения абонента необходимо сделать горизонтальный отвод (лежак), снабженный запорной арматурой (обычно, это шаровый кран) с необходимыми приборами и устройствами — счетчик, фильтр, обратный клапан и т.п.

Горизонтальный трубопровод размещают по линии установки сантехники, к нему подключают все раковины, унитазы, ванны. Как правило, в квартире имеется только один лежак, хотя возможны любые варианты.

О переносе стояка горячей воды читайте здесь, о его замене — тут.

В частном доме

Подача ГВС в частный дом может быть выполнена двумя способами:

1. Централизованное водоснабжение. В дом заводится трубопровод с горячей водой и устанавливается запорная арматура. Дальнейшая разводка производится обычным способом — устанавливается лежак, к которому подключаются все необходимые сантехнические и бытовые приборы.
2. Автономное водоснабжение. Здесь источником горячей воды становится котел или бойлер косвенного нагрева. К ним подключают горизонтальную разводку, собранную по обычной схеме.

Оба варианта имеют свои плюсы и минусы. Сегодня начинает преобладать автономный способ снабжения ГВС.

В бане

Нагрев ГВС в бане, как правило, производится с помощью собственного теплообменника. Исключением могут быть старые общественные бани, где горячая вода подается еще по открытой системе.

Для нагрева воды используется банная печь, бойлер косвенного нагрева или газовый нагреватель. Выбор зависит от размеров бани, потребностей людей и от вида доступных источников тепловой энергии.

Подробнее читайте здесь.

Полотенцесушителя

Полотенцесушители подключаются к стояку ГВС только в домах совмещенным санузлом.

Прибор присоединяют к трубопроводу в двух точках (вход и выход потока), не прерывая его движения.

Проход воды напрямую обеспечивает байпас, который запрещено перекрывать и даже снабжать запорной арматурой.

Подключение полотенцесушителя к стояку горячей воды дает постоянную работу прибора, независимость от сезонного отключения отопления. Однако, монтаж должен быть выполнен грамотно и без ошибок, иначе подача ГВС другим абонентам будет нарушена. Подробнее можно узнать тут.

Основные правила пользования бойлером

Бойлер хорошего качества может проработать до 15 лет при правильной эксплуатации.

Основные правила обслуживания бойлера заключаются в следующем:

1. Перед началом работы прибора следует внимательно ознакомиться с инструкцией от производителя. Каждый прибор имеет свои особенности эксплуатации.
2. Электрический водонагреватель – прибор чувствительный, поэтому следует регулярно проводить его техническое обслуживание.
3. Во время подогрева воды нельзя включать температуру на максимальный показатель. Такой режим работы может снизить функциональные возможности ТЭНа. На максимальных показателях прибор проработает не более 6 месяцев. При максимальном включении температурного режима воды велика вероятность получения ожога, если протечет труба или шланг.
4. Не стоит отключать бойлер, если прекращение эксплуатации планируется на не продолжительное время, например, на день или два. Экономия электроэнергии при этом будет минимальной, а износ техники не оправдает ее.
5. Если же вы долго не будете пользоваться нагревателем, отключите его от электросети, но не сливайте воду. Иначе бак быстро покроется ржавчиной. Перед последующим использованием сначала следует слить воду, промыть бачок, наполнить новой водой и включить его на полную мощность. Температуру поддерживают не менее 2 часов.

Работа бойлера

Зависимость системы от источника тепла

Классификация системы может проводиться по самым различным признакам. Если рассматривать их масштабно, то можно выделить несколько вариантов:

1. Централизованные связаны с установкой котельной. Она проводит нагрев среды, которая подается в несколько многоэтажных домов одновременно.
2. Местные требуются для обслуживания только одного сооружения. Они характеризуются низкой мощностью, т. к. рассчитаны на нагрев небольшого объема среды.

В промышленных сооружениях часто может устанавливаться система, которая предусматривает применение вторичного пара для нагрева помещений. Подобный вариант снижает расходы, т. к. тепловая энергия применяется повторно.

Что делать, если температура не соответствует?

Потребителям важно знать, куда именно можно обратиться и что вообще делать, если норма температуры имеет серьезные отклонения. Для начала нужно просто позвонить в диспетчерскую УК или ЖКХ и сообщить о том, что вода имеет несоответствующую температуру. Ведь такое могло произойти из-за аварии в сети

Для начала нужно просто позвонить в диспетчерскую УК или ЖКХ и сообщить о том, что вода имеет несоответствующую температуру. Ведь такое могло произойти из-за аварии в сети.

В данном случае диспетчер сообщит о том, в какие сроки неполадки будут устранены. Но если никаких аварии нет, то работник должен принять заявку.

Если причины несоответствия температуры нормам не известны, то УК должна произвести замер. Это необходимо для того, чтобы действительно выяснить, был ли нарушен температурный режим или нет.

Организация должна направить вам сотрудника, который снимет показания и составит необходимый акт. По данному акту в случае установки слишком низкой температуры можно получить перерасчет.

Важно понимать, что организация должна грамотно выполнять свои обязательства. В противном случае, она может получить штраф, поскольку ее деятельность контролируется другими службами

Используйте расширительный бак

В зимний период, когда у котла задействован контур отопления, любое включение горячей воды приводит к тому, что контур отопления отключается для того, чтобы мог включиться контур горячего водоснабжения. В летний период, когда у котла не задействован контур отопления, каждое включение горячей воды приводит к включению газового котла.

Зачастую пользователь открывает кран горячей воды для того, чтобы просто ополоснуть руки. Котёл включается или переключается, горячая вода идёт по трубам. Но пользователь может её просто не дождаться, помыв руки холодной водой.

Между тем частые и бесполезные включения и переключения котла «съедают» его ресурс работы. Возможный выход – установка небольшого расширительного бака. Его устанавливают перед водонагревателем. При наличии такого бака, в первое время после включения крана горячая вода поступает в трубу исключительно из водонагревателя благодаря росту давления в баке. Таким образом, в случае непродолжительного использования горячей воды, отпадает необходимость включения и переключения котла.

Рекомендуют использовать бак, предназначенный для горячего водоснабжения. Использование бака, предназначенного для отопления, приведёт к появлению запаха, поскольку его мембрана изготовлена из резины.

Схемы сетей

Итак, начнем с вопроса, как вода поступает в наши дома, имеется в виду горячая. Она движется от котельной к дому, и перегоняется насосами, установленными, как котельного оборудования. Двигается нагретая вода по трубам, которые называются теплотрассами. Они могут быть проложены над или под землей. И их обязательно теплоизолируют, чтобы снизить тепловые потери самого теплоносителя.

Кольцевая схема подключения

Труба доводится до многоквартирных домов, откуда производится разветвление трассы на меньшие участки, которые подают теплоноситель на каждое здание. Труба меньшего диаметра заходит в подвал дома, где разбивается на участки, которые доставляют воду до каждого этажа, а уже на этаже до каждой квартиры. Понятно, что такое количество воды не может потребляться. То есть, вся закачиваемая вода в ГВС не может потребляться, особенно это касается ночного времени. Поэтому прокладывается еще одна трасса, которая называется обраткой. По ней вода перемещается от квартир в подвал, а оттуда в котельную по отдельно проложенному трубопроводу. Правда, необходимо отметить, что все трубы (и обратки, и подачи) прокладываются по одной трассе.

То есть, получается так, что сама горячая вода внутри дома двигается по кольцу. И она постоянна находится в движении. При этом циркуляция горячей воды в многоквартирном доме производится именно снизу вверх и обратно. Но чтобы температура самой жидкости была постоянной на всех этажах (с небольшим отклонением), необходимо создать условия, при которых ее скорость была оптимальной, и она не влияла на снижение самой температуры.

Необходимо отметить, что сегодня к многоквартирным домам могут подходить раздельно трассы для ГВС и для отопления. Или будет подводиться одна труба с определенной температурой (до +95С), которая в подвале дома разделится на отопление и горячее водоснабжение.

Схема разводки ГВС

Кстати, обратите внимание на фото выше. В подвале дома по этой схеме установлен теплообменник

То есть, вода из трассы в системе горячего водоснабжения не используется. Она всего лишь нагревает холодную воду, поступающую из водопроводной сети. А сама система ГВС дома является отдельной трассой, несвязанной с трассой от котельной.

Домовая сеть является циркуляционной. И подачу воды в квартиры производит установленный в нее насос. Это на сегодняшний день самая современная схема. Ее положительная особенность – возможность контролировать температурный режим жидкости. Кстати, существуют строгие нормы температуры горячей воды в многоквартирном доме. То есть, она не должна быть ниже +65С, но и не выше +75С. При этом разрешаются небольшие отклонения в ту или другую сторону, но не больше 3С. В ночное время отклонения могут быть и 5С.

Почему именно эта температура

Здесь две причины.

• Чем выше температура воды, тем быстрее в ней погибают болезнетворные бактерии.
• Но приходится учитывать и тот факт, что высокая температура в системе ГВС – это ожоги при соприкосновении с водой или металлическими частями труб или смесителей. К примеру, при температуре +65С ожог можно получить за 2 секунды.

Температура воды Кстати, надо отметить, что температура воды в системе отопления многоквартирного дома может быть разной, все зависит от различных факторов. Но она не должна превышать +95С для двухтрубных систем, а для однотрубных +105С.

То есть, получается так, что система водоснабжения многоквартирного дома, имеется в виду ГВС, это индивидуальный подход к оплате, зависящий от температуры самого теплоносителя. Правда, как показывает практика, об этом мало кто знает, поэтому споров обычно по данному вопросу никогда не возникает.

Тупиковые схемы

Существуют в системе ГВС и так называемые тупиковые схемы. То есть, вода поступает до потребителей, где она и остывает, если ею не пользоваться. Поэтому в таких системах очень большой перерасход теплоносителя. Такие разводки используются или в служебных помещениях, или в небольших по размерам домах – не более 4 этажей. Хотя все это уже в прошлом.

Оптимальным же вариантом является циркуляция. И самое простое – это ввод трубы в подвал, а оттуда по квартирам через стояк, который проходит по всем этажам. В каждом подъезде свой стояк. Доходя до верхнего этажа, стояк делает разворот и уже мимо всех квартир спускается в подвальное помещение, через которое выводится и подключается к обратному трубопроводу.

Тупиковая схема

Книги по жилищно-коммунальному хозяйству

Сегодня в продаже:

• Как не переплачивать за коммунальные услугиИздательство: Рипол-Классик. Год: 2014. Серия: Сам себе юрист.

  Стоимость услуг ЖКХ постоянно растет, а наши зарплаты, к сожалению, не всегда за ней поспевают. Как сократить эту статью расходов семейного бюджета? Поможет ли установка счетчиков газа и воды или использование энергосберегающих ламп существенно сэкономить? Зачем нужно перепроверять цифры, указанные в квитанциях и кто имеет право на получение субсидии по оплате услуг ЖКХ? Каким должен быть совокупный доход семьи, чтобы город частично взял на себя оплату…

• Какие налоги платит собственник жилья. Как вернуть деньги (+ карта-навигатор)Издательство: Сибирское университетское издательство. Год: 2010.

  Карта-навигатор внутри Если вы в течение последних лет совершали сделки с недвижимостью — эта книга для вас. Мы поможем правильно рассчитать налог на имущество, который вы должны платить. Мы расскажем вам о том, что такое налоговый вычет, как им правильно пользоваться и что сделать, чтобы вернуть свои деньги наиболее быстрым и грамотным…





















смотреть все книги

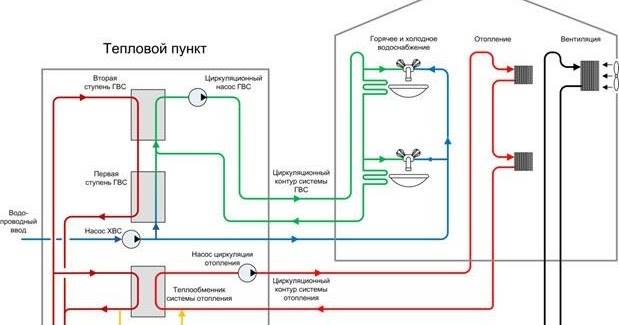

Закрытая система горячего водоснабжения

Иными словами, контур отопления разделен с контуром горячего водоснабжения, в отличие от открытой системы, где в системе отопления и ГВС применяется одна и та же вода с непрерывной подпиткой для компенсации забора.

Основными регламентирующими документами считаются:

• СНиП II-34-76 – содержит строительные нормы и правила проектирования систем горячего водоснабжения на объектах жилищной инфраструктуры, для обеспечения хозяйственной деятельности, а также применяется при реконструкции, ремонте инфраструктуры.
• СанПиН 4723-88 – содержит требования к эксплуатации ГВС, в том числе, с закрытым контуром, правила подачи горячей воды на объекты, характеристики воды и прочие параметры.
• ГОСТ Р 56779-2015 и ГОСТ Р 56776-2015 – описывает методы расчета энергопотребления, применяется для регуляции распределения ГВ.
• СП 124.13330.2012 – содержит требования для проектирования централизованных систем ГВС.
• СП 30.13330.2012 – основной документ для внутренних коммуникаций (воды и канализации).

Схему работы системы подачи воды (открытую или закрытую) выбирают в зависимости от существующей или расчетной схемы теплоснабжения.

Преимущества закрытой системы ГВС:

• Проще контролировать качество горячей воды, поскольку она подается из отдельного источника;
• Не требуется нагревать всю систему отопления или ее часть, чтобы подать горячую воду. Нагреву подлежит только малый контур, до пластинчатого теплообменника, бойлера, вторичного теплообменника;
• Низкая стоимость подготовки горячей воды в малых объемах, что обеспечило популярность в малоэтажном жилищном строительстве и в квартирах;
• Экономится топливо за счет рационального перераспределения тепловой энергии;
• Можно применять различные теплоносители для системы отопления, в том числе, с низкой температурой кристаллизации;
• Сниженная температура горячей воды (до 60 градусов) – это более комфортно и безопасно.

Недостатки закрытой системы ГВС:

• Имеет более сложное устройство;
• Требуется применение дорогостоящего оборудования, что увеличивает капитальные затраты;
• По сути, трубопроводы дублируются, поэтому увеличиваются расходы и на прокладку труб;
• Требуется дополнительная оснастка для контроля температуры;
• Требуется место для установки теплообменника, бойлера, отсутствует возможность использования низкопотенциальных источников энергии;
• Если речь идет о крупных тепловых пунктах, по СанПиН 2.1.4.2496 требуется проведение термической деаэрации (нагрев воды до 100 °С и выше);
• Затруднена обработка труб водоснабжения от накипи, как следствие – повышенная коррозия металла и увеличение отложений в теплообменниках;
• Может потребоваться квалифицированное обслуживание бойлера, его ремонт и настройка;
• Увеличение элементарной базы увеличивает стоимость обслуживания по сравнению с открытой системой теплоснабжения.

В целом, закрытая система горячего водоснабжения считается более современной, поскольку обеспечивает высокий уровень комфорта и соответствие санитарным нормам. Открытая система применяется как базовая в старом жилом фонде, поскольку она значительно дешевле в обслуживании, монтаже, а переоборудование потребует полной реконструкции системы ГВС.

Рециркуляция ГВС в частном доме

Схема с рециркуляцией воды в системе горячего водоснабжения позволяет запитать от нее круглосуточно работающие полотенцесушители.

Как организовать рециркуляцию? Ответ зависит от того, есть ли у вашего бойлера дополнительный патрубок для подключения циркуляционного трубопровода.

С выходом для рециркуляции

Схема с бойлером, имеющим вывод для подключения циркуляционного водопровода ГВС

Горячая вода непрерывно циркулирует между бойлером и точками водоразбора по замкнутому розливу ГВС. За поддержание постоянной температуры воды отвечает термостат котла отопления.

Без выхода для рециркуляции

Схема с бойлером без дополнительных выводов

Подача нагретой воды в закольцованный контур ГВС с циркуляционным насосом осуществляется через трехходовой термостатический клапан. Он поддерживает постоянную температуру в контуре с рециркуляцией. Обратные клапаны исключают переток воды между системами ХВС и ГВС при неравномерном расходе в них.

Инструкция по первому запуску бойлера

Бойлер установлен

Проводились монтажные работы специалистами или владельцем, неважно. В любом случае нужно проверить работу системы. Для этого, следуя приведенным советам, нужно произвести первый запуск нагревателя

Для этого, следуя приведенным советам, нужно произвести первый запуск нагревателя.

Начинаем с проверки правильности подключения систем, которые отвечают за подогрев воды. Верность, надежность соединения проводов фазы и нуля, наличие заземления. Следует проверить и работоспособность автоматического выключателя. Для этого используется прибор – тестер или специальная отвертка электрика. Следом идет поиск протечек в системе. Нелишним будет контроль подсоединения подводных труб. Наличие и диагностика работы обратного клапана. Запуск воды в бойлер

Внимание, правильная последовательность действий при первом и последующих запусках системы будет описана в следующем разделе. Повторный поиск протечек воды в местах монтажа труб. Диагностика работы нагревателя

Включение аппарата нажатием кнопки питания. Фиксация начальных показателей датчика температуры. Повторная проверка, спустя 15 минут. Рост показателей свидетельствует о правильном подключении нагревательных элементов

Диагностика работы нагревателя. Включение аппарата нажатием кнопки питания. Фиксация начальных показателей датчика температуры. Повторная проверка, спустя 15 минут. Рост показателей свидетельствует о правильном подключении нагревательных элементов.

Тарифы на горячую воду

• Алтайский край
• Амурская область
• Архангельская область
• Астраханская область
• Белгородская область
• Брянская область
• Владимирская область
• Волгоградская область
• Вологодская область
• Воронежская область
• Еврейская автономная область
• Забайкальский край
• Ивановская область
• Иркутская область
• Кабардино-Балкарская Республика
• Калининградская область
• Калужская область
• Камчатский край
• Карачаево-Черкесская Республика
• Кемеровская область
• Кировская область
• Костромская область
• Краснодарский край
• Красноярский край
• Курганская область
• Курская область
• Ленинградская область
• Липецкая область
• Магаданская область
• Москва
• Московская область
• Мурманская область
• Ненецкий АО
• Нижегородская область
• Новгородская область
• Новосибирская область
• Омская область
• Оренбургская область
• Орловская область
• Пензенская область
• Пермский край
• Приморский край
• Псковская область
• Республика Адыгея
• Республика Алтай
• Республика Башкортостан
• Республика Бурятия
• Республика Дагестан
• Республика Ингушетия
• Республика Калмыкия
• Республика Карелия
• Республика Коми
• Республика Крым
• Республика Марий Эл
• Республика Мордовия
• Республика Саха (Якутия)
• Республика Северная Осетия — Алания
• Республика Татарстан
• Республика Тыва
• Республика Хакасия
• Ростовская область
• Рязанская область
• Самарская область
• Санкт-Петербург
• Саратовская область
• Сахалинская область
• Свердловская область
• Севастополь
• Смоленская область
• Ставропольский край
• Тамбовская область
• Тверская область
• Томская область
• Тульская область
• Тюменская область
• Удмуртская Республика
• Ульяновская область
• Хабаровский край
• Ханты-Мансийский АО — Югра
• Челябинская область
• Чеченская Республика
• Чувашская Республика
• Чукотский АО
• Ямало-Ненецкий АО
• Ярославская область
