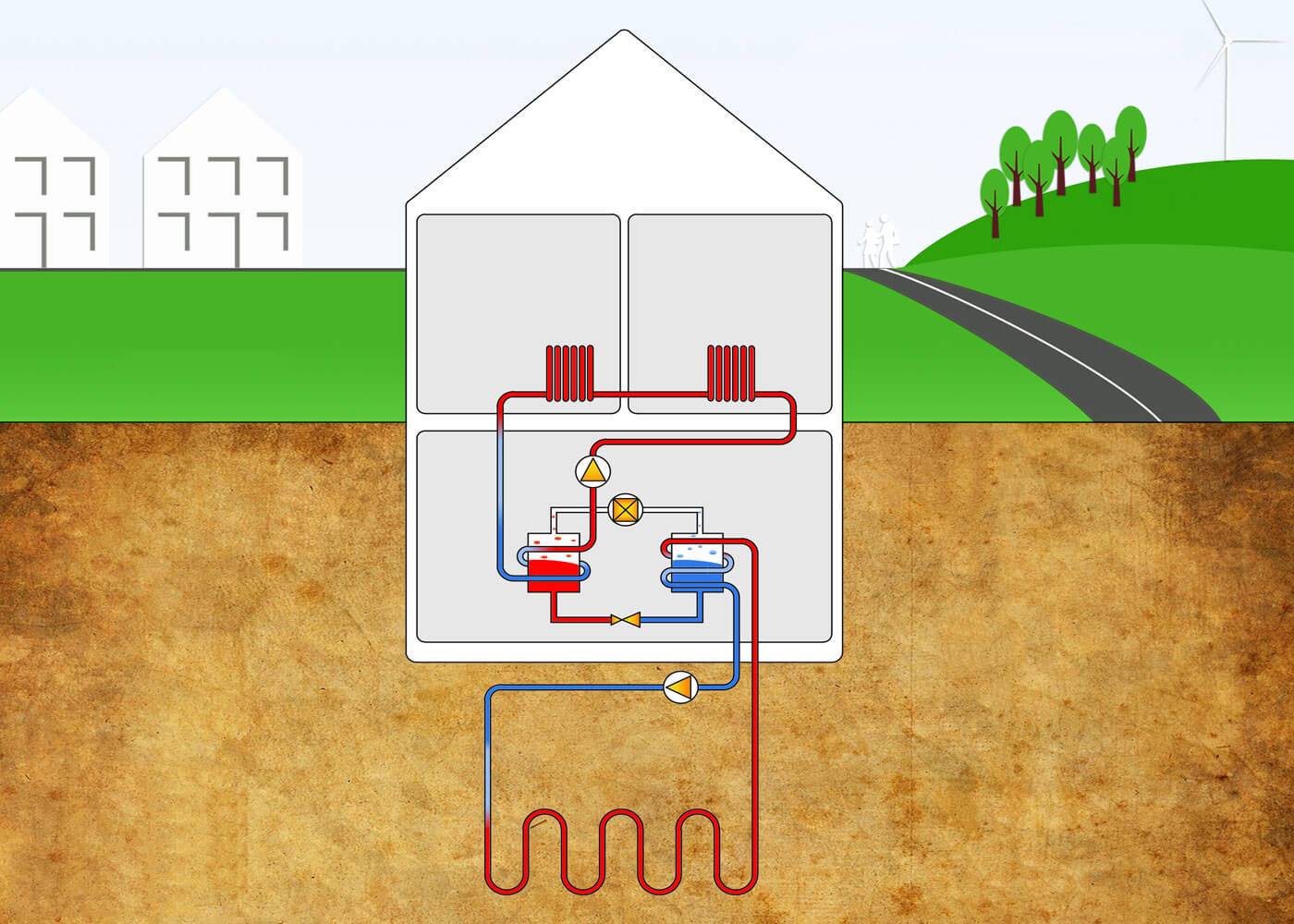

Принцип работы теплового насоса
В конструкцию любого теплового насоса входят следующие устройства: конденсатор, испаритель, компрессор (повышает давление) и расширитель (понижает давление). Все перечисленные элементы объединены при помощи трубопровода и представляют собой один замкнутый контур. По этому контуру циркулирует охладитель. Фреон, хладон — это технический термин присвоенный группе фторсодержащих производных метана и этана. Он представляет из себя инертный газ, который обладает сверхнизкой температурой кипения. По этой причине в «горячей» части контура он находится в газообразном состоянии, а в «холодной» он становится жидкостью.
Перемещаясь в компрессор, хладагент (чаще всего фреон) подвергается действию высокого давления и сжимается, из-за чего его температура повышается. Разогретый давлением газ поступает в другую часть теплообменника – в конденсатор. Тут промежуточный теплообменник передаёт тепло теплоносителю, который входит в систему отопления дома. Во время того, как хладагент отдает тепло, он конденсируется, снова становится жидким, а нагретый им теплоноситель подаётся в систему отопления. Жидкий фреон проходит через расширитель, где вскипает поглощая тепло. Затем перемещается в испаритель, где докипают остатки жидкой фракции – и цикл повторяется снова.
Важной особенностью тепловых насосов является универсальность использования – при низких температурах воздуха они обеспечивают обогрев помещений, а в жаркую погоду – их охлаждение. Во втором случае (реверсивный тепловой насос) используется тот же принцип
Разница лишь в том, что в жару теплоноситель движется в другом направлении – он поступает не снаружи, а из дома, из внутренних помещений.
Попробуем пересказать то же самое простыми словами.
Давайте вспомним, как работает холодильник. В камеры холодильника помещаются продукты, имеющие комнатную температуру. По закону сохранения энергии накопленное ими тепло не может испариться в никуда – его необходимо вывести за пределы холодильника, что и делается при помощи радиатора, расположенного позади агрегата. Радиатор для этого и предназначен – для рассеивания, передачи в окружающий воздух тепла, «извлеченного» из продуктов.
Теперь представим себе холодильник, который установлен на улице с открытой дверцей, а его радиатор демонтирован и установлен в доме. Даже если температура воздуха на улице будет на несколько градусов выше температуры кипения фреона, которым заправлен холодильник, агрегат будет передавать это тепло через радиатор в дом, извлекая его из окружающей среды. Это и есть простейший пример теплового насоса. Описанный принцип называется циклом Карно: именно на нем основана работа холодильных установок и климатической техники.
Основные виды
Тепловая энергия, которая расходуется на отопление загородного дома и для подачи горячего водоснабжения, это результат преобразования энергии из внешней среды при помощи термонасоса. Помпа концентрирует эту низкотемпературную энергию и переносит ее по отопительной системе.
Чаще всего бытовые насосы используют тепло солнечного освещения или тепло поверхности Земли, которое скапливается в верхних частях земной коры или подземных водах на протяжении года. То есть по конструкции все теплонасосы можно разделить на воздушные, водяные и грунтовые.
Грунтовые помпы
Насосы для охлаждения
Этот вид насосного оборудования получает тепло от грунта. Температура земли на глубине более 3 м почти не подвергается сезонным перепадам. По замкнутому контуру труб, устроенным в грунте, циркулирует этанол или антифриз. Трубопровод теплообменника можно прокладывать в грунте горизонтальным или вертикальным способом.
Трубы при горизонтальной системе нужно установить в землю ниже промерзания грунта (чаще всего это 1,6−2,1 м). Теплообменник этого типа занимает значительную площадь. Так, для отопления дома в 100 м² требуется примерно 10−20 м² земли.
На участке, который занят коллектором, можно высаживать только те растения, у которых корневая система не уходит в грунт очень глубоко, также запрещается сооружать какие-то капитальные постройки.
При устройстве вертикального теплообменника трубы устанавливают перпендикулярно уровню земли и погружают в грунт примерно на 150−220 м. Число монтируемых зондов будет зависеть от мощности обогревательной системы. То есть для отопления дома 100 м² потребуется 2 зонда длиной примерно 90 м, находящихся друг от друга с интервалом 4−6 м.
Разновидности тепловых насосов
Этот вид помп «забирает» энергию у подземных вод. Такой тепловой насос характеризуется высокой эффективностью и хорошей стабильностью. Это обусловлено отличной теплоотдачей внутри системы и постоянным термальным режимом подземных вод.
Воздушные агрегаты
Воздушные насосы
В плане простоты установки воздушный тепловой насос для отопления дома имеет значительное преимущество, в отличие от своих аналогов. Для использования воздуха в качестве источника теплой энергии не потребуется бурить скважины либо выполнять иные масштабные земельные работы. То есть воздушная помпа в установке обходится намного дешевле, чем другие два вида насосов.
Невзирая на это огромное преимущество у воздушного оборудования существует один серьезный недостаток. Эта помпа может эффективно работать только при температуре воздуха выше -17C. Снижение температуры ниже установленной границы, что зимой часто случается во многих регионах, приводит к значительному уменьшению коэффициента эффективности этого оборудования.
Экономическое обоснование использования геотермальных тепловых насосов
Выбор того или иного способа отопления дома зависит от многих параметров:
- технической возможности и стоимости подключения к сетям поставки энергоресурсов (газ, электричество);
- стоимости оборудования и монтажных работ;
- сроков эксплуатации установленного оборудования;
- эксплуатационных расходов на энергоресурсы и техническое обслуживание системы в течение срока эксплуатации.
В статье сравним затраты на отопление дома площадью в 200 м2 на протяжении 10 лет эксплуатации разными способами: магистральным газом, электричеством, газом из индивидуального газгольдера, тепловым насосом, питаемым электроэнергией.
Изначальные и эксплуатационные расходы
В смету на изготовление полной системы отопления, организованной с помощью теплового насоса входит цена:
- насоса необходимой мощности;
- труб внешнего контура;
- дополнительного оборудования – циркуляционного насоса, расширительного и накопительного баков;
- труб для обустройства «тёплого пола» или воздуховодов для распределения тепла по помещениям;
- запорной и регулирующей аппаратуры;
- монтажных и пусконаладочных работ.
Мощность насоса должна на 10–15% превышать тепловые потери дома через стены, пол потолок, двери и окна. В среднем считают, что для Средней Полосы дом 200 м2 потребует установки насоса мощностью 13 кВт для отопления и ещё около 700 Вт уйдёт на подготовку горячей воды для санитарных нужд. Таким образом, необходимо приобрести тепловой насос мощностью 14 кВт.
Так выглядит типичная «котельная» с тепловым насосом.
Цена такого оборудования у разных производителей колеблется от 210 000 рублей в базовой до 500 000 рублей в премиум комплектации.
Длина труб коллектора будет зависеть от структуры почвы:
- сухой песок отдаёт 10 Вт/м длины трубы диаметром 25 мм;
- сухая глина – 20 Вт/м;
- влажная глина – 25 Вт/м;
- глина с большим содержанием грунтовых вод – до 35 Вт/м.
Вертикальные контуры выгоднее по теплоотдаче:
- осадочные породы отдают 20 Вт/м;
- каменистая почва и влажные осадочные породы с грунтовыми водами – 50 Вт/м;
- подземные воды – до 70 Вт/м.
Для обеспечения необходимой мощности циркуляционный насос должен обеспечивать прокачку теплоносителя через контур в объёме 5 м3/час.
В первичном контуре теплонасосной станции устанавливают расширительный бак, ёмкость которого должна составлять 10% от объёма теплоносителя. Его можно узнать, рассчитав внутренний объём труб. Например, 1 м трубы с внутренним диаметром 32 мм содержит 0,8 литра жидкости.
В обратной ветке контура устанавливают накопительный бак объёмом 10-20 литров на 1 кВт мощности насоса, т.е. в нашем случае для насоса 14 кВт потребуется ёмкость объёмом 140-280 литров. Необходимость бака обусловлена тем, что насос без накопительного бака будет работать непрерывно – это снижает срок эксплуатации.
Точных данных о сроках эксплуатации систем в России пока нет, но зарубежный опыт показывает, что в среднем тепловые насосы «грунт-вода» служат до замены около 50 лет.
Сравнение стоимости отопления для разных энергоносителей
Средние данные по стоимости оборудования дома и расходам на отопление дома площадью 200 м2 системами с разными энергоносителями приведены в таблице ниже.
| Тепловой насос «грунт-вода» | Магистральный газ | Электричество | Газгольдер | |
| Стоимость оборудования и монтажа, тыс. руб. | 570-1 500 | 200-300 (с подключением) | 20-60 | 180-250 |
| Срок эксплуатации | До 50 | До 50 с заменой котла через 10 лет | 7-10 | 30 |
| Амортизационные расходы, тыс. руб. в год | 15-30 | 5-8 | 4-6 | 8-10 |
| Эксплуатационные расходы за год, тыс. руб. | 20-40* | 30-40 | 100-200* | 50 |
| Общие расходы в отопительный период с учётом амортизации, тыс. руб. | 40-70 | 45-55 | 110–210* | 60-70 |
*— взят тариф на электроэнергию в среднем 2,52 кВт/ч в сельской местности и 4,8 в городских условиях.
В таблице приведены максимальный расход денежных средств на отопление. В реальной практике затраты несколько ниже, так как в течение отопительного периода случаются продолжительные оттепели, когда оборудование работает в режиме 40-50% мощности.
Геотермальные тепловые насосы набирают всё большую популярность в нашей стране. Принимая решение оборудовать дом именно этой системой, нельзя слепо верить обещанием продавцов. У этого типа оборудования есть недостатки, а расчёт и монтаж следует поручить известным компаниям, изучив максимальное количество отзывов об их работе.
Как сделать тепловой насос своими руками из старого холодильника
Прежде чем приступить к изготовлению теплового насоса, необходимо выбрать источник тепла и решить вопрос со схемой работы установки. Кроме компрессора понадобится и другое оборудование, а также инструменты.
Выполнение схем и чертежей. Чтобы установить тепловой насос, необходимо сделать скважину, потому что источник энергии должен находиться под землей. Глубина скважины должна быть такой, чтобы температура земли составляла не менее 5 градусов. Для этой цели также подойдут любые водоёмы.
Конструкции тепловых насосов похожи, поэтому вне зависимости от того, каким будет источник тепла, можно использовать практически любую схему, найденную в сети. Когда схема будет выбрана, необходимо выполнить чертежи и указать в них размеры и места соединения узлов.
Так как рассчитать мощность установки достаточно трудно, можно воспользоваться средними значениями. Например, для жилого помещения, имеющего низкие теплопотери, потребуется отопительная система с мощностью 25 Вт на кв. метр. Для здания, которое хорошо утеплено, это значение составит 45 Вт на кв. метр. Если у дома, достаточно высокие теплопотери, мощность установки должна быть не менее 70 Вт на кв. метр.
Выбор нужных деталей. Если компрессор, снятый с холодильника, поломан, то предпочтительнее приобрести новый. Не рекомендуется производить ремонт старого компрессора, ведь в будущем это может негативно повлиять на работу теплового насоса.
Дополнительно потребуется приобрести следующие детали:
- герметичная тара из нержавейки объёмом 120 литров;
- емкость из пластика объёмом 90 литров;
- три трубы из меди разного диаметра;
- трубы из металлопластика.
Для работы с металлическими деталями понадобятся сварочный аппарат и болгарка.
Сборка узлов и установка теплового насоса
В первую очередь следует установить на стену компрессор, используя кронштейны. Следующий шаг – работа с конденсатором. Бак из нержавейки нужно разделить на две части при помощи болгарки. В одну из половин монтируется медный змеевик, затем емкость необходимо заварить и сделать в ней резьбовые отверстия.
Чтобы изготовить теплообменник, нужно намотать на емкость из нержавейки медную трубу и закрепить концы витков рейками. Присоединить к выводам сантехнические переходы.
Как только работа с узлами будет окончена, нужно подобрать терморегулирующий клапан. Конструкцию следует собрать и заправить систему фреоном (для этой цели подойдет марка R-22 или R-422).
Подсоединение к заборному устройству. Вид устройства и нюансы подсоединения к нему будут зависеть от схемы:
- «Вода-земля». Следует установить коллектор ниже линии промерзания земли. Необходимо, чтобы трубы находились на таком же уровне.
- «Вода-воздух». Такую систему устанавливать легче, так как нет необходимости в бурении скважин. Коллектор монтируется в любом месте около дома.
- «Вода-вода». Коллектор изготавливается из металлопластиковых труб, а после помещается в водоём.
Также можно установить для обогрева дома комбинированную отопительную систему. В такой системе тепловой насос работает одновременно с электрическим котлом и используется как дополнительный источник отопления.
Тепловой насос для обогрева дома вполне можно собрать самостоятельно. В отличие от покупки готовой установки, это не потребует больших финансовых затрат, а результат обязательно порадует.
Как устроен тепловой узел?
Вообще, техническое устройство каждого теплового пункта проектируется отдельно в зависимости от конкретных требований заказчика.
Существует несколько основных схем исполнения тепловых пунктов. Давайте рассмотрим их по очереди.
Тепловой узел элеваторного типа
Схема теплового пункта на основе элеваторного узла является наиболее простой и дешевой.
Главный ее недостаток — невозможность регулировать температуру теплоносителя в трубах.
Это вызывает неудобства у конечного потребителя и большой перерасход тепловой энергии в случае оттепелей во время отопительного сезона.
Давайте посмотрим ниже на рисунок и разберемся в том, как работает эта схема:
Тепловой узел схема элеватор
Кроме того, что указано выше, в составе теплового узла может быть редуктор понижения давления. Он устанавливается на подаче перед элеватором.
Элеватор является главной деталью этой схемы, в которой осуществляется подмешивание остывшего теплоносителя из «обратки» к горячему теплоносителю из «подачи».
Принцип работы элеватора основан на создании разряжения на его выходе.
В результате этого разряжения, давление теплоносителя в элеваторе оказывается меньше, чем давление теплоносителя в «обратке» и происходит смешение.
Тепловой узел с теплообменником
Тепловой пункт, подключенный через специальный теплообменник позволяет разделять теплоноситель из теплотрассы от теплоносителя внутри дома.
Разделение теплоносителей позволяет производить его подготовку при помощи специальных присадок и фильтрации.
При такой схеме появляются широкие возможности в регулировании давления и температуры теплоносителя внутри дома. Это позволяет снизить затраты на отопление.
Для того, чтобы иметь наглядное представление о такой конструкции посмотрите ниже на рисунок.
Схема теплового узла с теплообменником
Подмешивание теплоносителя в таких системах делается при помощи термостатических клапанов.
В таких системах отопления в принципе можно применять алюминиевые радиаторы отопления, но долго они прослужат только при хорошем качестве теплоносителя.
Если PH теплоносителя будет выходить за рамки одобренные производителем, то срок службы алюминиевых радиаторов может сильно сократиться.
Качество теплоносителя вы контролировать не можете, поэтому лучше перестраховаться и установить биметаллические или чугунные радиаторы.
ГВС может быть подключена подобным образом через теплообменник.
Это дает такие же преимущества по части регулирования температуры и давления горячей воды.
Стоит сказать, что недобросовестные управляющие компании могут обманывать потребителей при помощи занижения температуры горячей воды на пару градусов.
Для потребителя это почти не заметно, но в масштабах дома позволяет экономить десятки тысяч рублей в месяц.
Выбор типа теплового насоса
Основным показателем этой системы обогрева является мощность. От мощности в первую очередь будут зависеть и финансовые затраты на покупку оборудования и выбор того либо иного источника низкотемпературного тепла. Чем выше мощность тепловой насосной системы, тем больше стоимость комплектующих элементов.
В первую очередь имеется в виду мощность компрессора, глубина скважин для геотермических зондов, либо площадь для размещения горизонтального коллектора. Правильные термодинамические расчеты являются своеобразной гарантией того, что система будет эффективно работать.
При наличии рядом с личным участком водоема наиболее рентабельным и производительным выбором станет тепловой насос вода-вода
Для начала следует изучить участок, который планируется для монтажа насоса. Идеальным условием будет наличие на этом участке водоема. Использование варианта типа вода-вода значительно сократит объем земляных работ.
Использование тепла земли напротив предполагает большое количество работ, связанных с выемкой грунта. Системы, которые в качестве низкопотенциального тепла используют водную среду, считаются наиболее эффективными.
Устройство теплового насоса, извлекающего тепловую энергию из грунта, предполагает проведение внушительного количества земляных работ. Закладывается коллектор ниже уровня сезонного промерзания
Использовать тепловую энергию грунта можно двумя способами. Первый предполагает бурение скважин диаметром 100-168 мм. Глубина таких скважин, в зависимости от параметров системы, может достигать 100 м и более.
В эти скважины помещают специальные зонды. При втором способе используется коллектор из труб. Такой коллектор размещается под землей в горизонтальной плоскости. Для этого варианта необходимо достаточно большая площадь.
Для укладки коллектора идеальными считаются участки с влажным грунтом. Естественно, бурение скважин обойдется дороже, нежели горизонтальное расположение коллектора. Однако не на каждом участке есть свободные площади. На один кВт мощности теплового насоса нужно от 30 до 50м² площади.
Сооружение для забора тепловой энергии одной глубокой скважиной может оказаться немногим дешевле рытья котлована
Но веский плюс заключается в существенной экономии места, что важно для владельцев небольших участков. В случае с наличием на участке высоко залегающего горизонта грунтовых вод, теплообменники можно устроить в двух расположенных на расстоянии около 15 м друг от дружки скважинах
В случае с наличием на участке высоко залегающего горизонта грунтовых вод, теплообменники можно устроить в двух расположенных на расстоянии около 15 м друг от дружки скважинах.
Отбор тепловой энергии в таких системах путем перекачивания грунтовой воды по замкнутому контуру, части которого расположены в скважинах. Такая система нуждается в установке фильтра и периодической чистке теплообменника.
Самая простая и дешевая схема теплового насоса основана на извлечении тепловой энергии из воздуха. Некогда она стала базой для устройства холодильников, позже согласно ее принципам разработаны были кондиционеры.
Самая простая тепловая насосная система получает энергию из воздушной массы. Летом она участвует в отоплении, зимой в кондиционировании. Минус системы в том, что в самостоятельном исполнении агрегат с недостаточной мощностью
Эффективность различных типов данного оборудования не одинакова. Наименьшими показателями обладают насосы, использующие воздушную среду. К тому же эти показатели напрямую зависят от погодных условий.
Грунтовые разновидности тепловых насосов имеют стабильные показатели. Коэффициент эффективности данных систем варьируется в пределах 2,8 -3,3. Наибольшей эффективность обладают системы вода-вода. Это связано, в первую очередь, со стабильностью температуры источника.
Надо заметить, что чем глубже расположен в водоеме коллектор насоса, тем стабильнее будет температура. Для получения мощности системы в 10КВт, необходимо около 300 метров трубопровода.
Основным параметром, характеризующим эффективность работы теплового насоса, считается его коэффициент преобразования. Чем выше коэффициент преобразования, тем эффективнее считается тепловой насос.
Коэффициент преобразования теплового насоса выражается через отношение показателей теплового потока и электрической мощности, затраченной на работу компрессора
Плюсы и минусы
Рассмотрим по отдельности три вида, которые чаще используют для отопления коттеджей, домов, дач и вообще любого частного жилья.
Воздушный тепловой насос: плюсы и минусы
Стоимость воздушных тепловых насосов ниже чем у других типов за счет простоты конструкции. По сути, это кондиционер, но имеющий высокую надежность, производительность и способный работать при экстремально низких и высоких температурах. Монтаж теплового насоса прост и не требует проведения сложных работ.
Чем холоднее на улице, тем ниже эффективность (КПД). При очень низких температурах (в зависимости от модели и производителя) перестает вырабатывать тепло. Есть модели, способные работать и при -35, но они слишком дороги.
Тепловой насос воздух-воздух, это тот же кондиционер. Но его стоимость выше, ведь он нормально функционирует при низких температурах. Например, средней руки кондиционер не будет эффективно работать на обогрев при 0 градусов, а тепловой насос сможет не только обогревать помещение, но и позволит сэкономить.
Еще одно отличие – воздушный теплонасос имеет большую производительность и лучший КПД, чем любой из кондиционеров.
Существуют модели тепловых насосов воздух-воздух, способные работать на охлаждение. Установка такой техники поможет сэкономить на кондиционере.
Внутренний блок воздушного теплового насоса очень похож на внутренний блок кондиционера.
Водяные тепловые насосы: за и против
Температура в водоеме стабильная на протяжении года, поэтому эффективность работы не зависит от погодных условий. Для отбора термальной энергии из озера, пруда или реки нужно укладывать трубопровод (поле), но это несложный процесс.
За счет погружаемого в воду поля и прокладки магистрали между ним и испарителем стоимость оборудования и монтажа удорожается. Чем дальше от теплового насоса находится водоем, тем выше энергопотери и ниже КПД.
И, конечно, основной минус – необходимо наличие водоема.
Не каждый водоем может быть использован в качестве источника тепла для теплового насоса вода-вода или вода-воздух. Если объем воды небольшой, то она будет переохлаждаться и на трубопроводах образуется наледь. Она будет своеобразной «шубой», которая не позволит эффективно получать тепло.
Идеальный вариант – устанавливать поле в проточной воде, тогда можно не беспокоиться о температуре. Но не у всех есть река рядом с домом или дачей.
Идеальное месть для установки водяного теплового насоса
Плюсы и минусы тепловых насосов грунтового типа
На уровне ниже 1-1,5 метра под поверхностью земли температура не меняется на протяжении года. Поэтому производительность оборудования не зависит от того, лето на дворе или зима. На глубине почва прогрета лучше, чем в водоемах зимой, поэтому КПД грунтовых тепловых насосов выше, чем водяных.
Для прокладки труб нужно бурить скважины, либо укладывать трубопровод горизонтально. Это существенно удорожает процесс монтажа по сравнению с водяными тепловыми насосами. Что касается стоимости оборудования – она сравнима с последними.
Большую опасность для грунтового теплового насоса представляет неправильный расчет мощности. Если потребление тепла из земли будет высоким, а площадь поля или глубина и количество скважин – небольшими, почва начнет промерзать. Так как в грунте содержится влага, она образует ледяной кокон и доступ тепла прекратится.
Процесс эксплуатации грунтовых установок отличается в каждом отдельном случае. Геотермальный тепловой имеет свои насос за и против в зависимости от многих факторов, таких как:
- Тип установки теплообменника;
- Мощность теплового насоса;
- Необходимая температура теплоносителя или воды;
- Требуемая тепловая мощность;
- Сложность грунтов;
- Близость грунтовых вод;
- Климат региона.
Так происходит укладка горизонтального поля для грунтового теплового насоса.
