Расчет вентиляции помещения и площади сечения труб по формулам

Нужно ли ориентироваться на СНиП?

Во всех расчетах, которые мы проводили, использовались рекомендации СНиП и МГСН. Эта нормативная документация позволяет определить минимально допустимую производительность вентиляции, обеспечивающую комфортное пребывание людей в помещении. Другими словами требования СНиП направлены в первую очередь на минимизацию стоимости системы вентиляции и затрат на ее эксплуатацию, что актуально при проектировании вентсистем для административных и общественных зданий.

В квартирах и коттеджах ситуация иная, ведь вы проектируете вентиляцию для себя, а не для усредненного жителя и вас никто не заставляет придерживаться рекомендаций СНиП. По этой причине производительность системы может быть как выше расчетного значения (для большего комфорта), так и ниже (для уменьшения энергопотребления и стоимости системы). К тому же субъективное ощущение комфорта у всех разное: кому-то достаточно 30–40 м³/ч на человека, а для кого-то будет мало и 60 м³/ч.

Однако если вы не знаете, какой воздухообмен вам нужен для комфортного самочувствия, лучше придерживаться рекомендаций СНиП. Поскольку современные приточные установки позволяют регулировать производительность с пульта управления, вы сможете найти компромисс между комфортом и экономией уже в процессе эксплуатации системы вентиляции.

Расчет диффузоров и решеток

диффузор в промышленной вентиляции

Диффузоры используются для подачи или удаления воздуха из помещения. От правильности расчета количества и расположения диффузоров вентиляции зависит чистота и температура воздуха в каждом уголке помещения. Если установить диффузоров больше, увеличится давление в системе, а скорость падает.

Количество диффузоров вентиляции рассчитывается так:

N=R\(2820 * v * D * D),

здесь R — пропускная способность, в куб.м\час, v — скорость воздуха, м\с, D — диаметр одного диффузора в метрах.

Количество вентиляционных решеток можно рассчитать по формуле:

N=R\(3600 * v * S),

здесь R — расход воздуха в куб.м\час, v — скорость воздуха в системе, м\с, S — площадь сечения одной решетки, кв.м.

Расчет воздуховодов вентиляции

При устройстве системы вентиляции важно правильно подобрать и определить параметры всех элементов системы. Необходимо найти требуемое количество воздуха, подобрать оборудование, рассчитать воздуховоды, фасонные элементы и другие комплектующие вентиляционной сети. Как проводится расчет воздуховодов вентиляции? Что влияет на их размер и сечение? Разберем этот вопрос подробнее

Как проводится расчет воздуховодов вентиляции? Что влияет на их размер и сечение? Разберем этот вопрос подробнее.

Воздуховоды необходимо рассчитывать с двух точек зрения. Во-первых, подбирается необходимое сечение и форма. При этом необходимо учитывать количество воздуха и другие параметры сети. Также уже при изготовлении рассчитывается количество материала, например, жести, для изготовления труб и фасонных элементов. Такой расчет площади воздуховодов позволяет заранее определить количество и стоимость материала.

Типы воздуховодов

Для начала пару слов скажем и материалах и типах воздуховодов

Это важно из-за того, что в зависимости от формы воздуховодов существуют особенности его расчета и выбора площади поперечного сечения. Также важно ориентироваться и на материал, так как от него зависит особенности движения воздуха и взаимодействие потока со стенками. Если коротко, то воздуховоды бывают:

Если коротко, то воздуховоды бывают:

• Металлические из оцинкованной или черной стали, нержавейки.
• Гибкие из алюминиевой или пластиковой пленки.
• Жесткие пластиковые.
• Тканевые.

По форме воздуховоды изготовливаются круглого сечения, прямоугольного и овального. Наиболее часто используются круглые и прямоугольные трубы.

Большая часть из описанных воздуховодов изготовливаются в заводских условиях, например, гибкие из пластика или тканевые, и изготовить их на объекте или в небольшой мастерской сложно. Большая часть изделий, которым требуется расчет, производят из оцинкованной стали или нержавейки.

Из оцинкованной стали изготовляются как прямоугольные, так и круглые воздуховоды, причем для производства не требуется особо дорогостоящее оборудование. В большинстве случаев достаточно гибочного станка и устройства для изготовления круглых труб. Не считая мелкого ручного инструмента.

Расчет поперечного сечения воздуховода

Основная задача, которая возникает при расчете воздуховодов – это выбор поперечного сечения и формы изделия. Этот процесс проходит при проектировании системы как в специализированных компаниях, так и при самостоятельном изготовлении. Необходимо провести расчет диаметра воздуховода или сторон прямоугольника, выбрать оптимальное значение площади поперечного сечения.

Расчет поперечного сечения проводят двумя способами:

• допустимых скоростей;
• постоянной потери давления.

Метод допустимых скоростей проще для неспециалистов, поэтому рассмотрим в общих чертах его.

Расчет сечения воздуховодов методом допустимых скоростей

Расчет сечения воздуховода вентиляции методом допустимых скоростей базируется на нормированной максимальной скорости. Скорость выбирается для каждого типа помещения и участка воздуховода в зависимости от рекомендуемых значений. Для каждого типа здания существуют максимально допустимые скорости в магистральных воздуховодах и ответвлениях, выше которых использование системы затруднено из-за шума и сильных потерь давления.

Рис. 1 (Схема сети для расчета)

В любом случае, перед началом расчета необходимо составить план системы. Для начала необходимо рассчитать требуемое количество воздуха, которое нужно подать и удалить из помещения. На этом расчете будет базироваться дальнейшая работа.

Сам процесс расчета сечения методом допустимых скоростей упрощенно состоит из таких этапов:

1. Создается схема воздуховодов, на которой отмечаются участки и расчетное количество воздуха, которое будет по ним транспортироваться. Лучше на ней же указать все решетки, диффузоры, изменения сечения, повороты и клапаны.
2. По подобранной максимальной скорости и количеству воздуха рассчитывается сечение воздуховода, его диаметр или размер сторон прямоугольника.
3. После того, как известны все параметры системы, можно подобрать вентилятор необходимой производительности и напора. Подбор вентилятора базируется на расчете падения давления в сети. Это существенно сложнее, чем просто подобрать сечение воздуховода на каждом участке. Этот вопрос мы рассмотрим в общих чертах. Так как иногда просто подбирают вентилятор с небольшим запасом.

Для расчета необходимо знать параметры максимальной скорости воздуха. Их берут из справочников и нормативной литературы. В таблице приведены значения для некоторых зданий и участков системы.

Расчет приточно-вытяжной вентиляции производственного помещения

Для того, чтобы сделать проект приточно-вытяжной вентиляции, первым делом определяется источник вредных веществ. Затем высчитывается сколько чистого воздуха необходимо для нормальной работы людей и сколько загрязненного воздуха необходимо вывести из помещения.

Каждое вещество имеет свою концентрацию, и нормы содержания их в воздухе тоже различны. Поэтому расчеты делаются для каждого вещества в отдельности, а результаты потом суммируются. Для создания правильного воздушного баланса необходимо учитывать количество вредных веществ и локальных отсосов, чтобы сделать расчет и определить, сколько необходимо чистого воздуха.

Различают четыре схемы воздухообмена приточно-вытяжной вентиляции на производстве: сверху-вниз, сверху-вверх, снизу-вверх, снизу-вниз.

Расчет производится по формуле:

Кр=G/V,

• где Кр — кратность воздухообмена,
• G — единица времени (час),
• V -объем помещения.

Правильный расчет необходим, чтобы потоки воздуха не попадали в смежные помещения и не удалялись оттуда. Также устройство, подающее свежий воздух, должно располагаться со стороны оборудования, чтобы вредные вещества или пары не попадали на людей. Все эти моменты должны быть учтены.

Если при производственном процессе выделяются вредные вещества тяжелее воздуха, то необходимо использовать комбинированные схемы воздухообмена, при которых 60% вредных веществ будет удаляться из нижней зоны, а 40% — из верхней.

Выводящей излишки тепла и вредные испарения

Это наиболее сложный расчет, потому что надо брать в расчет несколько факторов, и вредные вещества могут быть распределены на большой площади. Рассчитывается количество вредных веществ по следующей формуле:

L=Мв/(упом-уп),

• где L — необходимое количество свежего воздуха,
• Мв — масса выделяемого вредного вещества (мг/ч),
• упом — удельная концентрация вещества (мг/м3),
• уп — концентрация этого вещества в воздухе, поступающем через систему вентиляции.

При выделении нескольких видов разных веществ, расчет делается для каждого отдельно, а потом суммируется.

Системы, нормализующей уровень влажности

Для этого расчета сначала необходимо определить все источники образования влаги. Влага может образоваться:

• при кипении жидкости,
• при испарении из открытых емкостей,
• утечки влаги из аппаратов.

Суммируя выделение влаги из всех источников, составляется расчет для системы воздухообмена, нормализующего уровень влажности. Это делается для создания нормальных условий труда и соблюдения санитарно-гигиенических норм.

Формула для воздухообмена:

L=G/(Dyx-Dnp)

• Где Dух=MухJух,
• а Dпр=MпрJпр.
• Jух и Jпр — относительные влажности уходящего и приточного воздуха,
• Mух и Mпр — массы водяных паров, находящихся в уходящем и приточном воздухе при полном его насыщении и соответствующей температуре.

Вентиляции при высокой концентрации людей

Данный расчет наиболее прост, так как здесь отсутствуют расчеты при выделении вредных веществ, и берутся в расчет только выделения от жизнедеятельности людей. Присутствие чистого воздуха обеспечит высокую производительность труда, соблюдение санитарных норм, чистоту технологического процесса.

Для вычисления необходимого объема чистого воздуха, используют следующую формулу:

L=Nm,

• где L необходимое количество воздуха (м3/ч),
• N количество работающих людей в данном помещении, m – воздух, необходимый для дыхания одного человека в час.

По санитарным нормам, расход чистого воздуха на одного человека составляет 30 м3 в час, если помещение проветривается, если же нет, то эта норма удваивается.

Использование программного обеспечения

Расчеты с помощью формул и таблиц могут показаться слишком сложными для людей, не имеющих опыта в проектировании систем вентиляции. Хорошим решением в такой ситуации будет использование специальных программ, которые не только упрощают процесс, но и принимают в расчет дополнительные параметры, которые сложно учесть в ручном подсчете.

В открытом доступе можно найти множество подобных программ. Например, программа Vent-Calc. Она не только подбирает нужный диаметр вентиляционной трубы, но и генерирует приближенный к реальности полный образ сети вместе со всеми основными аэродинамическими характеристиками.

В расчетах используется сразу несколько параметров: температура, расход воздуха, скорость.

С помощью программы можно провести следующие расчеты:

Среди аналогичных программ можно назвать:

1. CADvent;
2. Ventmaster.

Расчет воздуховодов или проектирование систем вентиляции

В создании оптимального микроклимата помещений наиболее важную роль играет вентиляция. Именно она в значительной степени обеспечивает уют и гарантирует здоровье находящихся в помещении людей. Созданная система вентиляции позволяет избавиться от множества проблем, возникающих в закрытом помещении: от загрязнения воздуха парами, вредными газами, пылью органического и неорганического происхождения, избыточным теплом. Однако предпосылки хорошей работы вентиляции и качественного воздухообмена закладываются задолго до сдачи объекта в эксплуатацию, а точнее, на стадии создания проекта вентиляции. Производительность систем вентиляции зависит от размеров воздуховодов, мощности вентиляторов, скорости движения воздуха и других параметров будущей магистрали. Для проектирования системы вентиляции необходимо осуществить большое количество инженерных расчетов, которые учтут не только площадь помещения, высоту его перекрытий, но и множество других нюансов.

Расчет площади сечения воздуховодов

После того, как вы определили производительность вентиляции, можно переходить к расчету размеров (площади сечения) воздуховодов.

Расчет площади воздуховодов определяется по данным о необходимом потоке, подаваемом в помещение и по максимально допустимой скорости потока воздуха в канале. Если допустимая скорость потока будет выше нормы, то это приведет к потере давления на местные сопротивления, а также по длине, что повлечет за собой увеличение затрат электроэнергии. Также правильный расчет площади сечения воздуховодов необходим для того, чтобы уровень аэродинамического шума и вибрация не превышали норму.

При расчете нужно учитывать, что если вы выберете большую площадь сечения воздуховода, то скорость воздушного потока снизится, что положительно повлияет и на снижение аэродинамического шума, а также на затраты по электроэнергии. Но нужно знать, что в этом случае стоимость самого воздуховода будет выше. Однако использовать «тихие» низкоскоростные воздуховоды большого сечения не всегда возможно, так как их сложно разместить в запотолочном пространстве. Уменьшить высоту запотолочного пространства позволяет применение прямоугольных воздуховодов, которые при одинаковой площади сечения имеют меньшую высоту, чем круглые (например, круглый воздуховод диаметром 160 мм имеет такую же площадь сечения, как и прямоугольный размером 200×100 мм). В то же время монтировать сеть из круглых гибких воздуховодов проще и быстрее.

Поэтому при выборе воздуховодов обычно подбирают вариант, наиболее подходящий и по удобству монтажа, и по экономической целесообразности.

Площадь сечения воздуховода определяется по формуле:

Sс = L * 2,778 / V, где

Sс — расчетная площадь сечения воздуховода, см²;

L — расход воздуха через воздуховод, м³/ч;

V — скорость воздуха в воздуховоде, м/с;

2,778 — коэффициент для согласования различных размерностей (часы и секунды, метры и сантиметры).

Итоговый результат мы получаем в квадратных сантиметрах, поскольку в таких единицах измерения он более удобен для восприятия.

Фактическая площадь сечения воздуховода определяется по формуле:

S = π * D² / 400 — для круглых воздуховодов,

S = A * B / 100 — для прямоугольных воздуховодов, где

S — фактическая площадь сечения воздуховода, см²;

D — диаметр круглого воздуховода, мм;

A и B — ширина и высота прямоугольного воздуховода, мм.

Расчет сопротивления сети воздуховодов

После того как вы рассчитали площадь сечения воздуховодов, необходимо определить потери давления в вентиляционной сети (сопротивление водоотводной сети). При проектировании сети необходимо учесть потери давления в вентиляционном оборудовании. Когда воздух движется по воздуховодной магистрали, он испытывает сопротивление. Для того чтобы преодолеть это сопротивление, вентилятор должен создавать определенное давление, которое измеряется в Паскалях (Па). Для выбора приточной установки нам необходимо рассчитать это сопротивление сети.

Для расчета сопротивления участка сети используется формула:

Где R – удельные потери давления на трение на участках сети

L – длина участка воздуховода (8 м)

Еi – сумма коэффициентов местных потерь на участке воздуховода

V – скорость воздуха на участке воздуховода, (2,8 м/с)

Y – плотность воздуха (принимаем 1,2 кг/м3).

Значения R определяются по справочнику (R – по значению диаметра воздуховода на участке d=560 мм и V=3 м/с). Еi – в зависимости от типа местного сопротивления.

В качестве примера, результаты расчета воздуховода и сопротивления сети приведены в таблице:

Основные требования к расчету

Правильные расчеты вентиляции обеспечивают комфорт жильцам дома

Местоположение вентиляционного трубопровода определяется на этапе составления проекта, при этом готовятся участки для установки инженерного оборудования, закладывается количество отводов, переходов, тройников и крестовин.

Расчет воздуховодов должен гарантировать условия:

• в здании обеспечивается требуемый температурный режим с переброской тепла в требуемые помещения;
• скорость воздуха в каналах не уменьшает уровень комфорта человека;
• вредные химические частицы и взвешенные примеси присутствуют в атмосфере в объеме, который допускается санитарными нормами.

Расчет для помещения

Предварительную цену вентилирования зданий всех типов можно узнать на сайте. Инженеры компании провели технический расчет нескольких типовых проектов, выбрали оборудование и составили экономическое обоснование.

Результаты работы были сведены в удобный калькулятор, который функционирует онлайн. Достаточно выбрать тип здания из предложенного списка, площадь объекта от 50 до 10000 м2, тип вентилирования. Цена будет определена за несколько секунд.

Если нужен точный расчет вентиляции помещения, обратитесь к менеджеру компании, который пришлет на объект нашего инженера. Сотрудник ознакомится с особенностями строения, изучит технологические процессы, выяснит параметры воздухообмена для обеспечения работы производственного оборудования (для предприятий и коммерческих зданий). На основании этих данных будет составлена предварительная схема воздухообмена, выбран эффективный набор основных и вспомогательных элементов, разработан тип вентилирования. Экономический расчет послужит основой коммерческого предложения, которое подготовит менеджер и передаст заказчику.

– ответственный и надежный партнер. При комплексном обслуживании мы предлагаем гибкое ценообразование. На сайте проводятся постоянные акции, на которых можно приобрести готовые вентсистемы со скидкой. Наша работа и примененное оборудование сопровождается официальными гарантийными обязательствами.

Важность воздухообмена

В зависимости от размеров помещения скорость воздухообмена должна быть разной Задача любой вентиляции – обеспечить оптимальный микроклимат, уровень влажности и температуру воздуха в помещении. Эти показатели влияют на комфортное самочувствие человека во время рабочего процесса и отдыха.

Некачественная вентиляция приводит к размножению бактерий, вызывающих инфекции дыхательных путей. Продукты питания начинают быстро портиться. Повышенный уровень влажности провоцирует появление грибка и плесени на стенах и предметах мебели.

Свежий воздух может поступать в помещение естественным способом, но добиться соблюдения всех санитарно-гигиенических показателей можно только при работе качественной системы вентиляции. Она должна быть рассчитана для каждого помещения отдельно, учитывая состав и объем воздуха, конструктивные особенности.

Для небольших частных домов и квартир достаточно оборудовать шахты с естественной циркуляцией воздушных потоков. Но для промышленных помещений, больших домов требуется дополнительное оборудование в виде вентиляторов, которые обеспечивают принудительную циркуляцию.

При планировке здания предприятия или общественного учреждения необходимо принимать во внимание следующие факторы:

• качественная вентиляция должна быть в каждом помещении;
• необходимо, чтобы состав воздуха соответствовал всем утвержденным нормам;
• на предприятия требуется установка дополнительного оборудования, которое будет регулировать скорость воздуха в воздуховоде;
• для кухни и спальни необходимо монтировать разные типы вентиляции.

Выясняем воздухообмен по числу жильцов

Приложение «К» СП 60.13330.2012 предписывает производить расчёт вентиляции помещения по простейшей формуле:

Расшифруем обозначения представленной формулы:

• L – искомая величина притока (вытяжки), м³/ч;
• m – объем воздушной чистой смеси в расчете на 1 чел., указанный в таблице Приложения «К», м³/ч;
• N – количество людей, постоянно находящихся в рассматриваемой комнате 2 часа в день и более.

Очередной пример. Резонно предположить, что в той же гостиной одноэтажного дома два члена семьи пребывают длительное время. Учитывая, что проветривание организовано и на каждого жильца приходится свыше 20 квадратов площади, параметр m принимается равным 30 м³/ч. Считаем количество притока: L = 30 х 2 = 60 м³/ч.

Результаты подсчетов лучше сразу нанести на планировку этажа здания Если количество проживающих в квартире настолько велико, что каждому человеку отведено меньше 20 м² (в среднем), то представленную выше формулу использовать нельзя. Правила указывают: в данном случае площадь гостиной и других комнат следует умножить на 3 м³/ч. Поскольку общая квадратура жилища равна 91.5 м², расчетный объем вентиляционного воздуха составит 91.5 х 3 = 274.5 м³/ч.

В просторных залах с высокими потолками (от 3 м) обновление атмосферы считается двумя способами:

1. Если в помещении часто пребывает большое число людей, вычисляйте кубатуру подаваемого воздуха по удельному показателю 30 м³/ч на 1 чел.
2. Когда количество посетителей постоянно меняется, вводится понятие обслуживаемой зоны высотой 2 метра от пола. Определяете объем этого пространства (умножьте площадь на 2) и обеспечиваете требуемую нормами кратность, как описано в предыдущем разделе.

Формулы для расчета рабочего давления и сечения воздуховодов

Эти параметры при расчете вентиляции обязательно тщательно рассчитываются, поскольку от них во многом будет зависеть эффективность системы в целом. Для грамотного расчета рабочего давления системы применяются нижеперечисленные показатели:

1. Форма конструкций для монтажа системы и их сечение;
2. Рабочие характеристики вентилятора;
3. Количество переходов.

От сечения труб, которые будут использоваться для монтажа установки будет зависеть скорость перемещения воздушных масс в системе. Рекомендуемые сечения для помещений разных типов приведены в СНиПах. Исчисляя все рассмотренные выше параметры – не торопитесь, поскольку от правильности расчета системы будет зависеть ее продуктивность, качество работы и долговечность.

Как выполняется расчет?

На сегодняшний день существует несколько способов, позволяющих выполнить самостоятельный расчет воздушного обмена в разных по назначению помещениях.

Наиболее простыми способами является обустройство:

• на параметрах общей площади помещения;
• в соответствии с санитарными и гигиеническими нормами;
• согласно кратностям.

При наличии источников локального выброса вредных или загрязняющих веществ, рекомендуется устанавливать улавливающие и удаляющие установки в виде зонтичных отсосов.

Некоторыми производителями, выпускающими сложное оборудование, приборы изначально комплектуются отсосами, которые достаточно только подвести к воздуховодам.

Во всех остальных случаях требуется выполнить самостоятельные расчёты и правильно подобрать вентилирующее оборудование для производственного помещения.

Расчёты осуществляются в соответствии с размерами источников загрязнения (a*b) или его диаметром (d), при учёте скорости воздушного движения (ϑв) и всасывания (ϑ3), а также уровня размещения устройства (z).

• расчёт габаритов: A=a+0.8z, B=b+0.8z, при наличии круглых отсосов D=d+0.8z
• расчет объёма удаляемых воздушных масс: L=3600ϑхSз

Если нет уверенности в собственных силах, целесообразно доверить выполнение расчётов и подбор вентиляционной системы специалистам.

Необходимость качественной вентиляции

Сначала необходимо определить, почему важно обеспечить попадание воздуха в помещение через вентиляционные каналы. Согласно строительным и гигиеническим нормам, каждый промышленный или частный объект должен иметь качественную систему вентиляции

Главной задачей такой системы является обеспечение оптимального микроклимата, температуры воздуха и уровня влажности, чтобы человек при работе или отдыхе мог себя чувствовать комфортно. Это возможно только тогда, когда воздух не является слишком тёплым, переполненным различными загрязнителями и имеет довольно высокий уровень влаги

Согласно строительным и гигиеническим нормам, каждый промышленный или частный объект должен иметь качественную систему вентиляции. Главной задачей такой системы является обеспечение оптимального микроклимата, температуры воздуха и уровня влажности, чтобы человек при работе или отдыхе мог себя чувствовать комфортно. Это возможно только тогда, когда воздух не является слишком тёплым, переполненным различными загрязнителями и имеет довольно высокий уровень влаги.

Некачественная вентиляция способствует появлению инфекционных заболеваний и патологий дыхательных путей. Кроме этого, быстрее портятся продукты питания. Если воздух имеет очень большой процент влаги, то на стенах может образоваться грибок, который может в последующем перейти на мебель.

Свежий воздух может попасть в помещение разными способами, но основным его источником всё же является качественно вмонтированная система вентиляции. При этом в каждом отдельном помещении она должна просчитываться под его конструктивные особенности, состав воздуха и объём.

Стоит отметить, что для частного дома или квартиры небольших размеров будет достаточно установить шахты с естественной циркуляцией воздуха. Для больших коттеджей или производственных цехов нужно монтировать дополнительное оборудование, вентиляторы для принудительной циркуляции воздушных масс.

При планировке здания любого предприятия, цехов или общественных учреждений больших размеров необходимо следовать таким правилам:

• в каждой комнате или помещении необходима качественная система вентиляции;
• состав воздуха должен отвечать всем установленным нормам;
• на предприятиях следует устанавливать дополнительное оборудование, с помощью которого можно регулировать скорость обмена воздуха, а в целях частного использования — менее мощные вентиляторы, если естественная вентиляция не справляется;
• в разных помещениях (кухня, санузел, спальня) требуется монтировать разные типы систем вентиляции.

Также следует проектировать систему таким образом, чтобы воздух был чистым в том месте, где он будет забираться. В противном случае в вентиляционные шахты и затем в комнаты может попадать загрязнённый воздух.

Во время составления проекта вентиляции, после того как необходимый объём воздуха рассчитан, проделываются отметки, где должны находиться вентиляционные шахты, кондиционеры, воздуховоды и прочие комплектующие. Это относится как к частным коттеджам, так и к многоэтажным домам.

От размеров шахт будет зависеть эффективность работы вентиляции в целом. Необходимые к соблюдению правила по требуемому объёму указаны в санитарной документации и нормах СНиП. Скорость воздуха в воздуховоде в них также предоставлена.

Естественная вентиляция расчет воздуховодов

Для прямоугольной формы воздуховодов этой концепции проветривания планируют диаметр dЭ равновесный округлому воздуховоду:

В случае использования воздуховодов сделанных не из метала, их удельные издержки давления по трению R, взятые с номограммы для стальных воздуховодов, изменяют, умножив на соответствующий коэффициент k:

• для шлакогипсовых — 1,1;
• для шлакобетонных — 1,15;
• для кирпичных — 1,3.

Избытки давления, Па, на преодоление определённых сопротивлений для разных участков вычисляется за уравнением:

• где – сумма коэффициентов противодействий на участке;
• v2/2 — динамическое напряжение, Па, взятое с нормативов.

Для создания концепции непринужденной вентиляции предпочтительно остерегаться извилистых заворотов, множественного числа задвижек и клапанов, так как утраты на местные противодействия как правило в каналах воздуховодов достигают вплоть до 91% от всех затрат.

Естественная вентиляция содержит небольшой радиус воздействия и среднюю результативность для комнат излишками тепла в которых соввем малы, что возможно относить недостаткам, а достоинством — легкость системы, невысокая цена и простота в сервисном обслуживании.

Вычисляем диаметры вентканалов

Дальнейшие расчеты несколько сложнее, поэтому каждый этап мы сопроводим примерами вычислений. Результатом станет диаметр и высота вентиляционных шахт нашего одноэтажного здания.

Весь объем вытяжного воздуха мы распределили на 3 канала: 100 м. куб. принудительно удаляет вытяжка на кухне в период включения плиты, оставшийся 271 кубометр уходит по двум одинаковым шахтам естественным образом. Расход через 1 воздуховод получится 271 / 2 = 135.5 м³/ч. Площадь сечения трубы определяется по формуле:

• F – площадь поперечного сечения вентканала, м²;
• L – расход вытяжки через шахту, м³/ч;
• ʋ — скорость движения потока, м/с.

Как рассчитать сечение и диаметр одной трубы в примере:

1. Находим размер поперечника в квадратных метрах F = 135.5 / 3600 х 1 = 0.0378 м².
2. Из школьной формулы площади круга определяем диаметр канала D = 0.22 м. Выбираем ближайший больший воздуховод из стандартного ряда – Ø225 мм.
3. Если речь идет о заложенной внутрь стены кирпичной шахте, то под найденное сечение подойдет размер вентканала 140 х 270 мм (удачное совпадение, F = 0.0378 м. кв.).

Насколько точная сумма отображается

Калькулятор выдает примерную стоимость реализации, а точная рассчитывается после создания сметы. Сперва к вам приезжает замерщик, исследует помещение. Он сохраняет нижеуказанные данные:

• Материал стен;
• Тип потолка, пола;
• Размеры комнат и подсобных узлов;
• Аэродинамические свойства объекта;
• Состояние воздуха на территории;
• Тип предприятия.

Составление сметы:

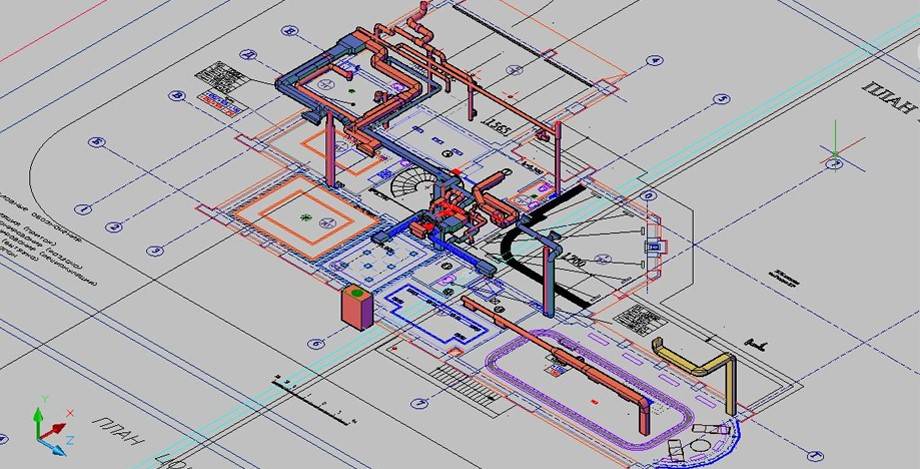

перед ней реализуется монтажная схема, учитывающая основные параметры. Тут же производятся финальные расчеты вентиляции, на основе которых изготавливается смета. В ней прописываются все материалы, детали вплоть до крепежа.

Полезно знать: специалист на объект выезжает бесплатно.

В завершение проводится согласование с заказчиком. Проект переходит в последнюю стадию, подразумевающую оформление бумаг по ГОСТам.

Полученная в калькуляторе сумма способна измениться как в большую, так и в меньшую сторону после проведения всех замеров.

Полезно знать: в СаНПин точно указываются допустимые нормы воздухообмена, а также максимальные показатели для вредных веществ в окружении. Помимо СНиПов под номерами 2.04.05-91 и 41-01-2003, существуют и санитарные стандарты. Сегодня это ГН 2.2.5.3532-18.
