Характерные неисправности и причины их возникновения
В конструкции электрических водонагревателей Термекс нет ничего сложного, поэтому разновидностей поломок всего три, однако каждая из них может иметь несколько причин.
Бойлер совсем не нагревает воду, или нагревает слишком медленно
Вероятнее всего, вышел из строя трубчатый электронагреватель. Он мог или перегореть совсем, или покрылся накипью до такой степени, что уменьшился процесс теплообмена между ТЭНом и водой. Второй причиной может быть поломка термостата, который просто отключил подачу напряжения на ТЭН.
Третья причина – вышел из строя блок управления и контроля (если он предусмотрен конструкцией водонагревателя).
Корпус водонагревателя Термекс находится под напряжением
Такая неисправность случается, когда ТЭН перегревается из-за толстого слоя накипи. При этом трубка его корпуса трескается, и вода попадает внутрь, контактируя со спиралью, находящейся под напряжением.
Некоторые поломки электронного блока управления и контроля (или платы управления в простых водонагревателях) также приводят к тому, что бойлер «бьёт током».
Течь воды из бойлера
Устройство может протекать при неисправностях ТЭНа, растрескивании уплотнителя или при коррозии внутреннего бака.
Ремонт водонагревателей Термекс своими руками

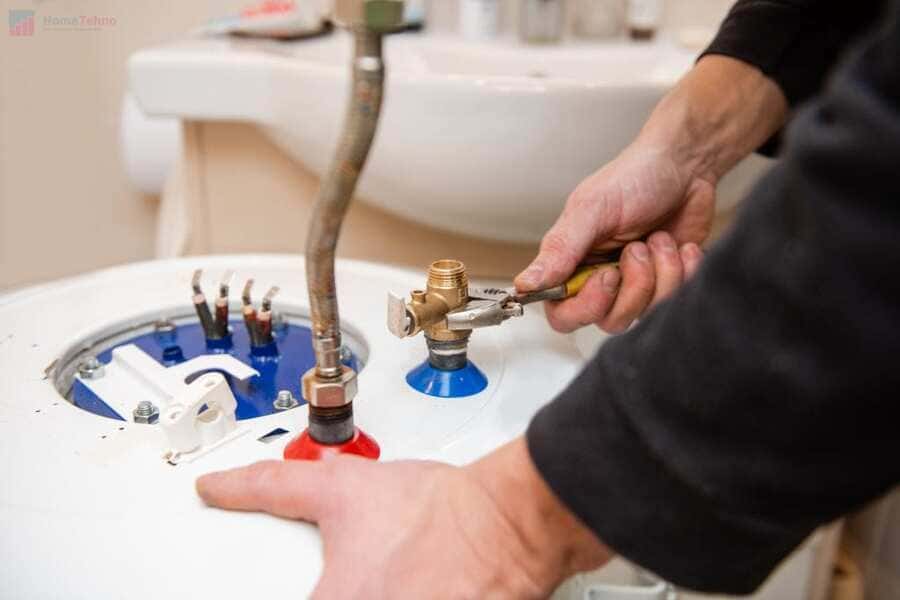

Прежде всего, надо снять бойлер со стены. Для этого необходимо:
- отключить устройство от сети переменного тока;
- перекрыть напорную магистраль водонагревателя (закрыть кран подачи холодной воды);
- (для этого на сливной патрубок надевают резиновый шланг);
- открыть ручку обратного клапана;
- открутить шланги горячей и холодной воды;
- снять бойлер Термекс со стены (горизонтальные модели снимать не обязательно).
Сборка

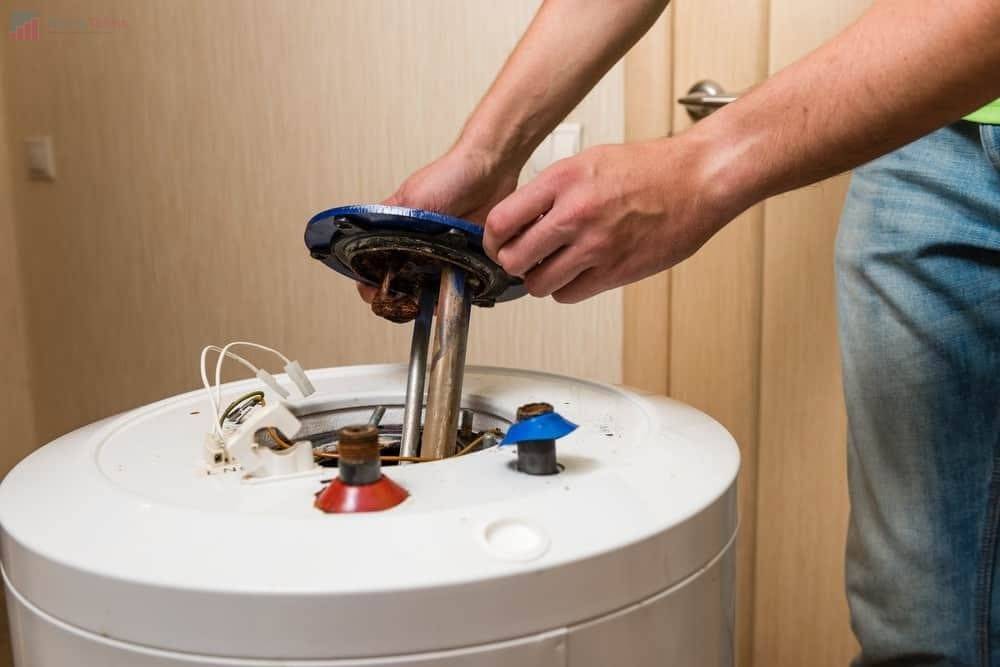

Далее устанавливается новый ТЭН.
Необходимо заметить, что новый элемент должен максимально соответствовать сгоревшему, особенно в той части, в которой он крепится к корпусу водонагревателя, и количество трубок для датчиков термостата должно тоже соответствовать старому.
Сборку осуществляют в такой последовательности:
- устанавливается силиконовая прокладка, лучше всего ставить новую, стоимость ее достаточно мала, а свежая прокладка обеспечит герметичность соединения, иначе могут быть протечки;
- магниевый анод вставляется в соответствующее место на ТЭНе;
- собранный ТЭН вставляется на свое место в корпусе аппарата;
- крепежную планку ставят на место прижимают к ней ТЭН и закручиваются гайки;
- таким образом сборка происходит как бы зеркальным отражением демонтажа. Далее при помощи фотографии подключается электрика и закручивается крышка.
Полностью собранный водонагреватель возвращается на свое место на стене. Здесь, опять же, желательно проделать эту операцию вдвоем. Тем более что установка – это немного более сложная операция, чем снятие.
Затем бак наполняется водой, и нужно проследить, чтобы не было протечек. Если все нормально и протечек не наблюдается, можно произвести пробное включение. Водонагреватель снова готов к работе.
Ознакомиться со статьёй по ремонту водонагревателей Ariston можно кликнув сюда: https://teplo.guru/vodonagrevateli/ariston-remont-svoimi-rukami.html
Смотрите видео, в котором опытный пользователь подробно разъясняет, как можно осуществить ремонт водонагревателя Термекс своими руками:
Уязвимые элементы водонагревателя
Еще перед установкой устройства следует внимательно изучить его технический паспорт и инструкцию по эксплуатации. В этих документах обычно достаточно точно отражено устройство прибора, описано положение основных элементов, даны рекомендации по правильному использованию и т.п.
Накопительный бак бойлера обычно делают из нержавейки толщиной около двух миллиметров. Снаружи на емкость наносят слой теплоизолятора, который закрывают корпусом из металла или полимерных материалов
Многие поломки водонагревателей так или иначе связаны с баком, и проявляются они в виде течи. Чтобы правильно отреагировать и выбрать верную стратегию устранения проблем, следует определить место течи и выявить ее причину. Не всегда причиной протечки является повреждение бака, чаще ее наличие сигнализирует о том, что:
- прохудилась защитная прокладка;
- возникли проблемы в работе ТЭНа;
- испортился терморегулятор и/или термодатчик.
Иногда течь возникает в области входа в корпус бойлера труб горячей и холодной воды. Чаще всего это следствие неправильного монтажа, которое проявляется сразу после ввода устройства в эксплуатацию или вскоре после этого. Нужно заранее позаботиться о правильной герметизации всех соединений.
В качественных бойлерах обычно устанавливают не один, а два или три термостата. Первый регулирует уровень температуры воды в устройстве, второй нужен, чтобы контролировать состояние первого, а третий прибор позволяет проверить исправное состояние нагревательного элемента.
Конструкция этих элементов может различаться. Популярны стержневые и капиллярные устройства, электронный вариант термостата считается очень удобным в эксплуатации. Но принцип функционирования таких приборов практически одинаковый, в случае поломки прибор нужно просто заменить аналогичной моделью.
Впрочем, такая неисправность не будет критичной для работы бойлера. Если ТЭН в порядке, устройство будет по-прежнему греть воду. Но отсутствие контроля за температурой нагрева может привести к некорректному функционированию прибора. Результатом может стать поломка нагревательного элемента или другие проблемы.
Очистка ТЭНа
Для очистки ТЭНа водонагревателя от накипи воспользуетесь подручными средствами: металлической щеткой, ножом и т.д.
Ваш бойлер начал шуметь, как электрический чайник? Плохо греет воду, непрерывно потребляя киловатты электроэнергии? Во всем виновата накипь, покрывающая поверхность ТЭНа. Она обладает низкой теплопроводностью, поэтому тепло от нагревателя воде практически не передается. Что касается шума, то это шумит вода в толще самой накипи. Таким образом, всю накипь отсюда нужно удалить. Ремонт бойлера начинаем со слива воды, далее снимаем водонагреватель со стены, извлекаем ТЭН и приступаем к его чистке.
Очистка ТЭНа от накипи может быть выполнена различными способами. Механический способ подразумевает удаление основного слоя накипи руками, пока она еще влажная. После этого берем в руки наждачную бумагу и аккуратно удаляем с ТЭНа остатки известковых отложений. В результате мы должны получить чистый и блестящий ТЭН.
Механический способ подразумевает осторожный подход – ТЭН нужно очищать максимально аккуратно, чтобы не наделать в нем лишних дырок. Стучать ТЭНом о твердые поверхности не нужно – так его можно сломать окончательно.
Химический способ подразумевает использование специальных реагентов, растворяющих или размягчающих накипь. Их можно приобрести в хозяйственных магазинах, но не забудьте предварительно ознакомиться с отзывами потребителей. Что касается сильнодействующих кислот, то их лучше не использовать – они могут повредить металл нагревателя.
Принцип работы водонагревателя
Чтобы минимизировать проблемы с прибором, следует изучить его устройство и принципы работы. Обычно в частных домовладениях используются не проточные, а накопительные модели, которые позволяют использовать электроэнергию более эффективно. Такой прибор состоит из бака-теплообменника, внутри которого установлен нагревательный элемент – ТЭН, подключенный к электропитанию.
Важная часть устройства – терморегулятор. Этот элемент позволяет поддерживать постоянную температуру воды внутри накопителя. Вода поступает по трубам в теплообменник. Если ее температура слишком низкая (а так оно обычно и бывает), то терморегулятор подает сигнал и включает ТЭН.
Вода нагревается, пока не достигнет необходимой температуры. После этого терморегулятор срабатывает снова и отключает нагревательный элемент. Горячая вода отбирается из бака и заменяется холодной, процесс нагрева повторяется снова и снова. Это общая схема устройства и работы обычного накопительного водонагревателя.
Также среди потребителей популярны проточные водонагреватели, которые представлены на рынке в широком ассортименте. Такие модели устроены несколько иначе. Они нагревают не статичный объем воды, а поток. В них используются более мощные нагревательные элементы, которые начинают работать, когда воду включают, и останавливаются, когда ее выключают.
Чтобы более подробно изучить работу и устройство конкретной модели, нужно внимательно познакомиться с сопровождающей ее технической документацией.
Бак нагревателя представляет собой прочную емкость из нержавеющей стали, толщиной один или два миллиметра. Как ни устойчив этот материал к коррозии, все же эти процессы периодически возникают и развиваются, что приводит к протеканию воды из устройства. Одна из распространенных причин таких поломок – электрокоррозия.
Чтобы ее предотвратить, нужно регулярно, т.е. ежегодно заменять установленный внутри магниевый анод. Этот элемент предназначен именно для предотвращения электрокоррозии
Со временем он изнашивается, а владельцы накопительных баков упускают из виду замену этой важной детали
В результате бак, исправно служивший некоторое время, вдруг начинает протекать. Некорректное состояние магниевого анода может отразиться также и на состоянии ТЭНа. Снаружи накопительный бак обычно заключен в корпус из металла или пластика, а также он имеет теплоизолирующую оболочку, которая предотвращает потери тепла.
Повреждения наружной оболочки и утеплителя происходят редко, обычно это бывает из-за неосторожного обращения с устройством. Трещины и сколы на корпусе водонагревателя могут и не нарушить его работу, но это приведет к ухудшению свойств теплоизолятора, и негативно отразится на функционировании прибора в целом
Трубы входа для холодной воды и выхода – для горячей обычно не доставляют никаких проблем, если монтаж накопительного или проточного нагревателя выполнен правильно.
Обычно водонагреватель комплектуют двумя термостатами, один из которых предназначен для контроля температуры воды, а второй следит за состоянием первого прибора.
Иногда используют и третий термостат, который определяет исправное состояние ТЭНа. В любом случае сломанный термостат придется полностью заменить. Различают капиллярные, стержневые и электронные типы термостатов. Конструкция у них разная, но принцип их работы аналогичен.
Изолирующая прокладка служит не только для уплотнения соединения элементов водонагревателя, она также необходима в качестве электрического изолятора. Этот элемент рекомендуется заменять регулярно при каждом техническом обслуживании водонагревательного прибора.
Терморегулятор показывает, до какой именно температуры нагрета вода внутри прибора. Если этот элемент сломается, водонагреватель все равно будет исполнять свои функции, хотя данные о степени нагрева поступать не будут.
Обработка бойлера перед сборкой
После того, как была определена причина неисправности нагревателя, приобретаются необходимые запчасти.Перед установкой нового ТЭНа настоятельно рекомендуется тщательная очистка бака водонагревателя.
Проделать это нужно максимально аккуратно, чтобы не повредить внутреннюю поверхность. Необходимо осмотреть и магниевый анод, скорей всего его тоже придется заменить. Вообще существует рекомендация, что анод нуждается в ежегодной замене.
Возможно, Вам будет также интересна статья о проточных водонагревателях Термекс. Статью об установке и подключении водонагревателя Thermex своими руками читайте здесь.
Прочитав эту статью, Вы узнаете, как правильно разобрать водонагреватель Thermex.
Ремонтируем и переделываем проточный нагреватель
Данный совет пригодится тем, кто столкнулся со схожими обстоятельствами – то провести горячую воду на дачу где холодная вода подаётся сверху из ёмкости. Цель ремонта и переделки этого водонагревателя в том чтобы не нагревать большой объем лишнейводы.
По случаю приобрёл за небольшую цену неисправный водонагреватель ETALON JET500 мощностью 5 кВт (фото 1). Поломка была пустяковая — проплавился пластмассовый корпус рабочего элемента. Неисправность устранил очень просто — на повреждённое место наложил кусок резиновой полосы и затянул двумя хомутами (фото 2).
В нагревателе стояла защита от включения без воды, которая состояла из мембраны и двух микровыключателей. Она же одновременно являлась регулятором температуры воды в зависимости от её напора. Так как напора воды из бака не хватало, чтобы сработали выключатели, защиту я решил убрать. Два красных провода, которые шли к выключателям, просто соединил с центральным проводом (фотоЗ ).
Так как вода поступала в нагреватель самотёком, требовалось обеспечить постоянное нахождение воды в нагревателе. Эту задачу решил очень просто — перевернул водонагреватель вверх дном. Теперь в нём постоянно находится вода.
Но тут возникла другая проблема — отверстие входного штуцера было маленького диаметра, поэтому вода текла тонкой струйкой. Решил рассверлить это отверстие сверлом 010 мм. Но когда сверлил, повредил стенку. Пришлось её заклеить эпоксидным клеем (фото 4). Если кто-то надумает повторить конструкцию, мой совет — берите сверло меньшего диаметра.
Результатом работы остался доволен (фото 5). Теперь достаточно просто открыть кран на нагревателе, включить два переключателя на его корпусе — и пошла горячая вода!
Ремонт водонагревателя своими руками
Средняя стоимость водонагревателя для семьи из 2-3 человек колеблется от 8 до 20 т.р. Как и любое оборудование, со временем он может сломаться или начать плохо работать. Что выберете вы: покупку нового агрегата, которая выльется примерно в ту же сумму (а может быть и более) или предпочтете сэкономить и заняться ремонтом самостоятельно? Если вы – за рациональные решения, то наша статья именно для вас. Мы рассмотрим наиболее распространенные поломки и неисправности, а также способы их удаления своими руками. Готовы? Поехали!
Конструкция водонагревателя
Устройство накопительного водонагревателя Прежде чем подробно расписывать всевозможные поломки и способы их устранения, сперва нужно знать – а что вообще может сломаться в агрегате? Какие детали наиболее уязвимы, а какие – долговечны? Разберем конструкцию водонагревателя «по косточкам». В качестве примера возьмем накопительную модель, так как она чаще нуждается в ремонте, да и отличие от проточной – минимальное (просто отсутствует емкость для воды).
Разделим все детали на 2 группы:
Некритичные – к этой группе относятся детали, которые редко выходят из строя, или же их поломка никоим образом не повлияет на главную функцию водонагревателя – исправный нагрев воды.
терморегулятор – он показывает температуру воды в баке, а также ее количество, которое доступно для пользователя. Конечно его наличие существенно облегчает жизнь, однако, в случае его поломки ваш водонагреватель будет продолжать работать.
теплоизоляция – уменьшает потери тепла нагретой воды
Кроме того, она не позволяет бойлеру тратить энергию на нагрев воздуха в помещении, что особенно важно. «Сломаться» теплоизоляция никоим образом не может, так что за нее не переживаем.
трубки для подачи холодной/горячей воды – легко заменяются при необходимости.
внешняя оболочка – без преднамеренного «членовредительства» она прослужит очень долго
Однако ее целостность может нарушиться, если во время монтажа или ремонта уронить бойлер.
внутренняя емкость – ее срок службы напрямую зависит от того, насколько регулярно и своевременно вы будете менять магниевый анод, который, собственно, и защищает бак от коррозии.
Причины неисправностей
Как правило, электрический водонагреватель не работает, когда:
- Вышел из строя нагревательный элемент. При длительной эксплуатации ТЭН нужно чистить и менять.
- Не работает анод. Это стержень, который благодаря своему покрытию, вытягивает всю соль из воды. И стенки бака не покрываются накипью. Анод нужно менять раз в год, а если техникой пользуетесь часто, то раз в полгода. Если же этого не делать, со временем водонагреватель, в том числе ТЭН, покроются налётом, вода не будет греться.
- Сломался термостат. Он отвечает за нагрев воды. Сравнивает температуру воды в баке с той, что задали вы. И в зависимости от результата сравнения, запускает или нет реле.
- Износились изоляционные прокладки. Используются как уплотнительный материал между накопителем и фланцем, а также защищают вас от удара током.
Диагностика
Диагностика водонагревателя
Как понять почему не греет водонагреватель? Чаще всего техника работает с перебоями или совсем перестаёт греть воду по причине:
- Пользуетесь водой плохого качества. В многоквартирных домах она, как правило, жёсткая.
- Повреждена электропроводка.
- Монтаж проведён с грубыми нарушениями.
- Нарушаете правила эксплуатации. Пренебрегать рекомендациями из инструкции не стоит.
Нагревательный элемент, обычно, выходит из строя из-за того, что весь покрылся накипью. Или же неисправна термозащитная кнопка, не подаётся вода из-за сломанного клапана предохранителя. Бывает, что ТЭН, не работает, когда включаются аварийные отсекатели из-за накипи на нём или включения максимальной мощности на баке. Также проблема может быть в электронном модуле. Менять его без помощи мастера не советуем.
Чтобы назвать точную причину, по которой не греет водонагреватель, нужно осмотреть прибор. В первую очередь посмотрите на индикатор (лампочку), она должна загораться, когда вода греется. Температуру выставите повыше. Следующие шаги зависят от ситуации.
Диагностика водонагревателя в домашних условиях
Индикатор горит
Если вода не греется, но лампочки горят, значит, дело в ТЭНе. Нужно взять мультиметр, настроить сопротивление и подключится к нагревателю. Если видите ноль – произошло замыкание. А когда появился знак бесконечности, то это означает обрыв.
Ещё один признак, который указывает, что водонагреватель не греет воду и необходимо заменить ТЭН, когда водонагреватель включается и сразу отключается. Найти эту неисправность несложно. Кнопка термозащиты западает, когда прибор выключен. Если же нагреватель начал работать, нужно почистить ТЭН или поменять на новый.
И не забывайте, что отложения появляются на нагревательном элементе, когда анод не выполняет свои функции. Прежде чем менять ТЭН, нужно проверить, что стержень работает исправно.
Индикатор не горит

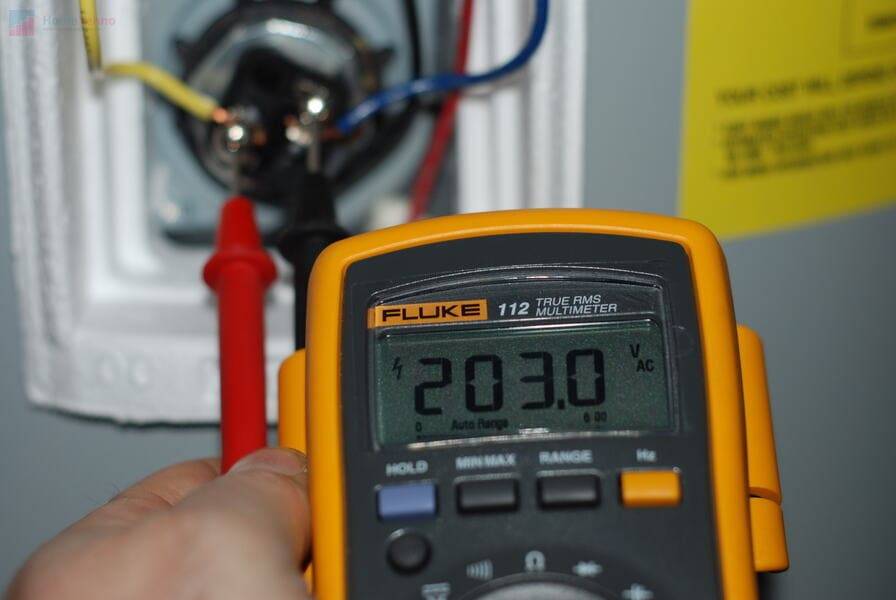

Нужно взять тестер и проверить, есть ли на термостате напряжение 220В. Если термозащита работает, то подключение можно выполнить к нагревателю.
Напряжение есть? Тогда прибор отключают, снимают термостат и прозванивают цепь, проворачивая терморегулятор. Если накопительный водонагреватель не работает на линии при ноле и фазе, то нужна замена.
Водонагреватель не греет, индикатор горит
Что делать, если водонагреватель не греет, а индикатор горит?
Когда водонагреватель не греет воду, а индикатор горит неисправность можно устранить двумя способами:
- Проверьте, чтобы ручка не была установлена на минимуме, тем самым не давая подниматься температуре выше. Если это так, то поверните ручку по часовой стрелке.
- Проверьте, чтобы не был включён термостат. Нужно нажать кнопку теплозащиты.
Водонагреватель не греет, индикатор не горит: что делать?
Водонагреватель не греет и не горит индикатор
Причин, почему водонагреватель не включается в таком случае, несколько:
- Поломка нагревательного элемента.
- Накипь на ТЭНе.
- Неисправность клапана предохранителя.
- Выход из строя электронной платы.
Водонагреватель не греет воду до максимальной температуры
Не полностью греет водонагреватель
Причина, по которой водонагреватель не греет воду до максимума, ТЭН. Особенно часто, поэтому не работают старые модели газовых водонагревателей и электрических. В целом, нагревательный элемент не может исправно работать вечность, обычно, его срок службы 4-5 лет. И неизбежно во время эксплуатации образуется накипь, что не даёт как следует нагреваться воде. Может быть замыкание или обрыв, что проверяют мультиметром. Также ТЭН может полностью сгореть, в таком случае точно ставят новый.
Устройство и принцип работы
Выполнение ремонтных работ своими руками невозможно без понимания устройства и принципа работы устройства, поэтому рассмотрим кратко, что представляет и как функционирует проточный водонагреватель Термекс.
Устройство
Водонагреватель состоит из следующих элементов:
- Входной патрубок холодной воды для подключения к водопроводу.
- Бак (50л, 80 л, 100л), с покрытием из стеклофарфора, предотвращающего образование накипи и ржавчины на его стенках.
- Вертикальный анод (штырь из магния) служит для замедления коррозии нагревательного элемента и других металлических деталей внутри бака.
- Фланец — крепежный элемент из стали, на котором смонтированы нагревательный ТЭН, термостат и анод. При необходимости он легко снимается и предоставляет доступ для замены неисправных деталей.
- Выходной патрубок горячей воды.
- Термостат с двумя степенями защиты – от перегрева и сухого включения.
- Внешний корпус из стали покрытой качественной порошковой эмалью. Между ним и баком находится теплоизолирующий слой, предотвращающий охлаждение воды.
Принцип работы нагревателя
Итак, как же это все работает. Вода, поступая в бак (от 50 л), нагревается с помощью ТЭН-а и поднимается в верхнюю часть, где находится патрубок забора теплой воды.
При открытии заборного крана, например, на кухне, давление в баке снижается и в него поступает через входной патрубок, холодная вода, выдавливая при этом нагретую через заборный. Холодная вода нагревается и поднимается вверх.
Принцип работы водонагревателя
Температура регулируется плавно с помощью встроенного термостата в пределах до +75° C. Термостат устроен таким образом, что при достижении установленной температуры воды в баке он отключает нагрев, а после падения температуры, на несколько градусов ниже установленной включает, то есть, автоматически управляет процессом.
Кроме того, предусмотрено аварийное отключение, если по какой-либо причине вода нагреется до +80 — 85° С.
Прослойка между внутренним баком и внешним кожухом полностью заполнена пен полиуретаном, толщиной от 18 до 40 мм (в зависимости от модели). Благодаря этому тепловые потери минимальны – около 1 градуса за 2 часа.
Катод забирает на себя электрохимическую коррозию и, таким образом, сильно продлевает срок жизни нагревающего элемента – ТЭН-а, но сам при этом изнашивается быстрее и поэтому для надежной работы всего водонагревателя необходимо регулярно его менять на новый. Ориентировочный срок службы катода – 6 месяцев непрерывного использования.
Стоит отметить обязательное наличие обратного клапана на входном патрубке холодной воды, который выполняет предохранительные функции. При прекращении подачи воды в водопроводную магистраль он не даст воде вылиться в трубу, помимо того он является регулятором давления в баке.
Если давление превысит максимально допустимое, произойдет его сброс через дренажное отверстие клапана. При отсутствии клапана возможна опасная деформация внутреннего корпуса из-за перепадов давления в водопроводной магистрали и при этом ускоренная его коррозия.
ТЭН для бойлера: виды трубчатых электронагревателей
В водонагревателях применяются два типа трубчатых электронагревателей:
- ТЭН сухого типа расположен в особой колбе и не имеет непосредственного контакта с водой. В случае неисправности ТЭНа его просто нужно достать из колбы и установить новый. В большинстве случаев ТЭНы сухого типа имеют меньшую производительность, чем ТЭНы мокрого типа. Вследствие этого обычно бойлер содержит 2 таких элемента. По причине своих особенностей «сухие» элементы чаще выходят из строя. Накипь в нагревательных элементах сухого типа откладывается на колбе.
- ТЭН мокрого типа имеет прямой контакт с окружающей его водой. В случае его поломки сначала необходимо полностью опустошить резервуар с водой. «Мокрые» модели считаются более долговечными и вследствие этого имеют большую популярность. Накипь, образующаяся в процессе эксплуатации прибора оседает непосредственно на поверхности ТЭНа.
Когда регулятору требуется замена
Нет смысла выполнять ремонт, если:
- Медная трубка пришла в негодность.
- Электроника вышла из строя.
- Элемент сгорел при скачке напряжения.

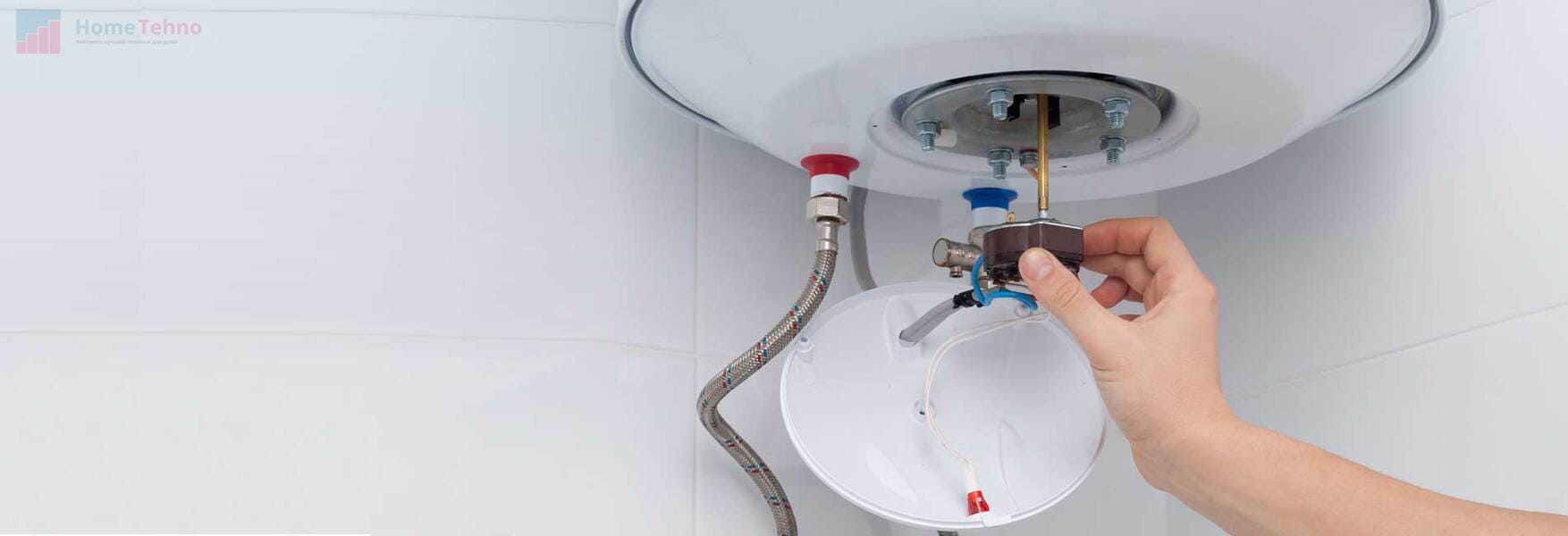

Но как на практике убедиться, что термореле неисправно? Это можно проверить мультиметром.
Установите мультиметр в режим измерения сопротивления, как показано на картинке:
- Приложите щупы к контактам детали.
- Посмотрите на табло. При бесконечном сопротивлении термостат не подлежит восстановлению, нужна замена.
- Показывает сопротивление? Поступите так: установите мультиметр на минимальное значение. Зажигалкой прогрейте трубку термостата. Если он исправен, сопротивление увеличится и сработает защитное реле.
Если вы убедились в неисправности, для замены важно подобрать подходящее изделие. Как это сделать? Лучше всего взять старый регулятор и пойти с ним в магазин, чтобы приобрести аналог
Либо записать серийный номер, который есть на каждом изделии.
На что обратить внимание:
- Метод крепления.
- Размер.
- Напряжение.
- Дополнительные функции.
Параметры должны совпадать с указанными в паспорте для бойлера.
Выводы и полезное видео по теме
Подробное видео по диагностике состояния, обслуживанию и самостоятельному ремонту бытовых водонагревателей можно посмотреть здесь:
Отремонтировать водонагреватель не так уж сложно, если речь идет о замене некоторых его элементов. В случае серьезной поломки разумнее будет обратиться в специализированный сервисный центр. Правильная эксплуатация прибора и его своевременное техническое обслуживание избавят от множества проблем и расходов.
