Порядок замены ТЭН и анода в водонагревателе Ariston

Визуальный осмотр нагревательного элемента

Отключив бытовой электроприбор от сети и слив из него воду, приступают к его разборке. Достав нагревательный элемент, очищают его оболочку от накипи, если таковая имеется

При тщательном осмотре ТЭНа обращают внимание на целостность оболочки детали

Если при визуальном осмотре выявляется наличие трещин или разрывов внешней оболочки, то деталь можно смело выбрасывать в утиль, так как отремонтировать ее не удастся. Вернуть работоспособность водонагревателю в этом случае можно лишь путем установки нового нагревательного элемента.

Внешняя оболочка перегревшего нагревательного элемента разорвана в клочья. Обычно так выходят из строя тэны, изготовленные из некачественных материалов

Как снять и проверить нагреватель

Чаще всего ломаются ТЭНы в накопительных  бойлерах, потому что постоянно находятся в воде. Вне зависимости от объема (50, 80 литров и больше) на срок эксплуатации детали могут влиять разные факторы:

  • Частотность использования бойлера.
  • Максимальная температура нагрева.
  • Качество воды.

Почему детали сгорают? Это случается при включении техники без воды. Хотя большинство производителей предупреждают этот момент конструктивными особенностями бака. Поэтому основными причинами того, что нагреватель сгорел, будут вода с большим количеством примесей и накипь. Осадок покрывает элемент в несколько слоев, мешая нормальному отводу тепла. В результате ТЭН перегревается.

Как вытащить нагреватель своими руками? В первую очередь отключите бойлер от сети.

Независимо от марки («Поларис», «Эленберг» или «Термекс»), отключите в щитке автомат. Теперь приступайте к сливу воды.

Слив воды в бойлере

Удалить содержимое можно несколькими способами. Через обратный клапан:

  • Подставьте глубокую емкость под клапан или подключите шланг и опустите в камеру.
  • Откройте клапан и дайте воде слиться.
  • При объеме бака 30 литров процедура будет длиться не менее 1 часа.

При объеме более 80 литров нет смысла так долго ждать. Выполните слив через ввод бойлера.

Перекройте впускной кран для подачи воды.

  • Открутите шланг для подачи холодной воды.
  • Снимите клапан.
  • Открутите шланг с выхода бака.
  • Откройте кран бойлера.

Подставьте емкость, и содержимое сольется за несколько минут.

Как достать ТЭН

Теперь время приступить к демонтажу детали, для этого лучше снять технику со стены. Исключение составляют модели, где элементы располагаются снизу. Действуйте последовательно:

  • Сначала отключите все шланги, которые подключены к корпусу. Будьте осторожны: из них может политься вода.
  • Снимите корпус с крючков и опустите на пол.
  • Уберите крышку. В зависимости от модели она может располагаться по-разному. Лучше заглянуть в инструкцию.
  • Снимите декоративные шайбы с патрубков. Они есть в нагревателях «Термекс».
  • Используя крестовую или шлицевую отвертку, отвинтите шурупы либо отстегните защелки.
  • Сначала отключите проводку термостата. Предварительно сфотографируйте ее, чтобы выполнить правильное подключение.

Итак, нагреватель у вас в руках. Приступайте к диагностике.

Проверка элемента

Первый этап — визуальный осмотр. Оцените общее состояние, количество накипи и целостность корпуса. Если нарушена изоляция, поможет только замена.

Для диагностики мультиметром нужно определить сопротивление элемента вашей модели. Для этого посмотрите в инструкции мощность прибора. Затем сделайте расчеты по такой формуле:

Приложите щупы мультиметра к контактам нагревателя и посмотрите результат. Если он совпадает с вычислениями, все в порядке. Если на экране высвечивается 1-0 Ом, произошло замыкание или обрыв.

Далее вычисляется пробой на корпус. Первичным признаком подобной поломки считается вода, которая бьется током. Небольшой разряд можно получить от прикосновения к баку.

Установите тестер в режим зуммера. Один щуп приложите к контакту детали, другой — к корпусу. Тестер пищит? Случился пробой.

Для следующей проверки понадобится мегомметр. Установите диапазон в 500 В. Подключите щупы к контакту и корпусу. Показатели более 0,5 Ом считаются нормальными.

Как поменять ТЭН? Новую деталь нужно подбирать в соответствии с моделью. Серийный номер можно узнать в инструкции по эксплуатации. Установка проводится в обратном порядке.

Как увеличить срок службы нагревательного элемента?

  • При покупке накопительного электроводонагревателя следует внимательнее изучать инструкцию по установке и соблюдать правила эксплуатации изделия. Помните, что прибор ни в коем случае нельзя включать с пустым баком.
  • Для смягчения водопроводной воды в бойлерах устанавливают магниевый анод. Этот круглый стержень препятствует образованию твердой накипи на поверхности нагревательного элемента. Принимая «удар на себя», анод быстро разрушается. Своевременная замена этой запчасти позволит защитить ТЭН и бак от негативного воздействия жесткой воды.
  • Улучшить качество поступающей в водонагреватель воды помогут специальные фильтры, установленные непосредственно перед прибором. Еще лучше, если водопроводная или скважинная вода очищается от механических и иных примесей многоступенчатым фильтрационным оборудованием.
  • Для раннего выявления проблем рекомендуют проводить профилактический осмотр бытового прибора хотя бы раз в году. При замене деталей следует приобретать качественные запчасти, выпущенные тем же производителем или компанией, имеющей лицензию на производство аналоговой продукции.
  • Продлить работу нагревательного элемента можно за счет экономного расходования его ресурса. Не устанавливайте терморегулятор на максимальные значения, иначе ТЭН будет долго нагревать воду, а затем чаще включаться для подогрева содержимого бака до установленной температуры.

Неисправность бойлера

Если магниевый анод заменяется периодически (усредненно – 1 раз в год), то электронагреватель меняется на новый только по мере поступления такой необходимости. Это значит, что, когда водонагреватель перестает работать, причиной тому может быть неисправность ТЭНа. Наиболее частые ситуации:

  • Вода не нагревается при включенном индикаторе питания.
  • Срабатывает автоматическое выключение бойлера при попытке начать работу.

Перед заменой нагревателя исключаются другие варианты. После снятия крышки оборудования мультимером проверяется на работоспособность термостат. Если с ним все в порядке, проверяется ТЭН. Мультимером определяется внутреннее сопротивление нагревательной спирали этого элемента. Значение не соответствует нужному – неисправный нагреватель требуется заменить. Также замена обязательна при обнаружении пробоя в изоляции.

Установить новый ТЭН несложно, если следовать инструкциям, приведенным ниже. Они универсальны, подходят для работы со многими моделями бойлеров разных производителей. Наиболее часто встречающиеся отличия рассмотрим на примере популярных модификациях оборудования.

Принцип работы устройства

Нагревательный прибор представляет собой две изолированные друг от друга емкости. Первая бочка, как правило, изготавливается из высококачественной стали, покрытой антикоррозийным покрытием, или из нержавейки.

Для организации изоляции используются инновационные материалы. Чаще всего это может быть пенополиуретан, базальтовая вата или их аналоги. Такое решение позволяет сохранять воду горячей вплоть до двух-трех суток.

Если температура жидкости становится ниже заданного пользователем значения, то к нагревательному элементу подается электрический ток.

При этом, чтобы предотвратить смешивание горячей и холодной жидкости, забор последней осуществляется в верхней части устройства. В этом случае работают законы физики. Если говорить точнее, то холодная вода попросту вытесняет горячую.


Не стоит оставлять бойлер всегда включенным. Ведь любая техника имеет свой ресурс. Соответственно, если иногда выключать водонагревательный прибор, то можно значительно продлить срок его службы

Рекомендуется отрегулировать термостат на t = 60. В этом случае можно предотвратить образование накипи, что благоприятно скажется на внутренней бочке и нагревательных элементах.

Но в любом случае каждый месяц необходимо включать устройство на максимум. Такое решение позволит продезинфицировать емкость, убив все вредоносные бактерии.

Ремонт устройств

Ремонт конструкции

Ремонт начинайте с поиска причины неисправности устройства. Чаще всего бойлер отказывается работать, при отключении электроэнергии или повреждении электрической цепи. Если напряжение в розетке отсутствует, исправьте её.

Другие неполадки:

  • вода не набирается;
  • срабатывает УЗО;
  • не происходит нагрева;
  • недостаточная степень нагрева;
  • появление протечек.

Причина может быть в поломке нагревательного элемента.

Коды неисправностей

Некоторые водонагреватели имеют панель, где высвечивается причина отказа в виде кода или слова. Код E1 (вакуум) обозначает, что прекращена подача холодной воды при включённом нагревательном элементе. Следует отключить нагрев и подождать, пока бак полностью заполнится. Только после этого можно подключить устройство к сети.

Код Е2 (Sensor) сигнализирует об отказе термодатчика. Рекомендуется перезагрузить прибор, кратковременно отключив и включив его.

Е3 (Over Heat) обозначает, что температура среды поднялась выше критического значения в 95 градусов. Следует нажать кнопку термостата.

Течь в баке

Ремонт конструкции

Протечки могут быть в месте крепления фланца или по низу бака. Причина скрывается в ошибках монтажа, износе спаечных швов, неправильном обслуживании. При отсутствии заземления тоже начинается преждевременная коррозия.

Причина течи снизу может заключаться в износе прокладки на фланце. Чтобы устранить неполадку, прежде чем разбирать устройство, нужно его отключить, разобрать фланцевое соединение и поменять деформированную деталь. Затем включить бойлер и посмотреть, как он будет работать.

Если устройство протекает по швам, легче заменить модель, так как самостоятельно в домашних условиях заделать швы без деформации корпуса вряд ли удастся. Бак из нержавейки можно проварить. При наличии защитного внутреннего покрытия из стеклоэмали сварку применить нельзя, так как поверхностный слой придёт в негодность.

Накипь

Водопроводная вода имеет большую жёсткость, при нагреве на корпусе бойлера и внутренних деталях откладываются солевые отложения. Чем это грозит:

  • увеличению температурного напора, которое может привести к срабатыванию УЗО;
  • недогреву;
  • поломке.

Рекомендуется выполнять профилактическую очистку от накипи. Процесс производится в несколько этапов. По порядку отключаем бойлер от сети, перекрываем подачу воды, опустошаем бак, отсоединяем провода и демонтируем ТЭН.

Затем электронагреватель промываем тёплой водой. Солевые отложения удаляем с помощью специальных составов от накипи или применяя домашние средства, добавив бутылочку уксуса в воду. ТЭН рекомендуется замочить в этом составе, пока соли не растворятся.

На заключительном этапе промыть все детали чистой водой, просушить их и собрать водонагреватель.

Поломка ТЭНа

Основные признаки неисправностей

  • вода не нагревается;
  • срабатывает УЗО и устройство отключается;
  • недостаточный нагрев рабочей среды;
  • индикатор включения не горит;
  • шум внутри конструкции;
  • на выходе из бойлера сливается мутная вода с неприятным запахом;
  • выбивает автомат.

Внешний вид нагревателя не всегда позволяет обнаружить дефект, если не повреждается оболочка. В этом случае используют тестер:

  • ноль – короткое замыкание;
  • бесконечность – обрыв спирали.

Причины:

  • длительный срок эксплуатации;
  • перегрев нагревательного элемента из-за отсутствия жидкости в бойлере;
  • простой в работе заполненного водонагревателя в течение длительного времени;
  • испорченный термостат;
  • перепады напряжения в сети.

Причина может быть в накипи и износе анода. Иногда достаточно включить и отключить бойлер несколько раз, чтобы устройство заработало.

Как поменять ТЭН

Замена ТЭНа

Следуйте приведённому алгоритму:

  1. Отключите водонагреватель от сети.
  2. Перекройте запорный вентиль на входе в устройство.
  3. Слейте воду из бойлера через сливной патрубок с помощью шланга.
  4. Отсоедините прибор от смесителя.
  5. Теперь снимите нагреватель и переверните его.
  6. Открутите гайки на фланце, чтобы снять нижнюю крышку.
  7. Отсоедините провода от ТЭНа.
  8. Вытащите термостат и датчик температур.
  9. Демонтируйте неработающий ТЭН, если необходимо, слегка прочистите его отвёрткой.

Теперь остаётся заменить нагревающий элемент и проделать операции в обратном порядке.

Процесс демонтажа старого и установки нового стержня

Процесс замены магниевого анода в бойлере Дражица и других производителей довольно простой. Извлечь из водонагревательного прибора старый анод и установить на его место новый сможет каждый, даже без наличия специальных навыков. Но при проведении данной процедуры следует учитывать, что у каждого производителя своя модификация, соответственно, покупать стоит только оригинальное комплектующее. Поэтому предпочтение в данном плане лучше отдать посещению сервисного центра или специализированной торговой точки.

Состоит процедура из нескольких промежуточных этапов. На первом шаге необходимо отключить бойлер от электрической сети и слить с него всю жидкость. Ускорить выполнение данной процедуры поможет обратный клапан, однако разумным будет предварительно подсоединить шланг, дабы не забрызгать все вокруг.

Слив воды с бойлера

На следующем шаге откручиваем кожух, который находится в нижней части бака. После этого видными окажутся термический датчик и фланец. Два последних также подлежат демонтажу.

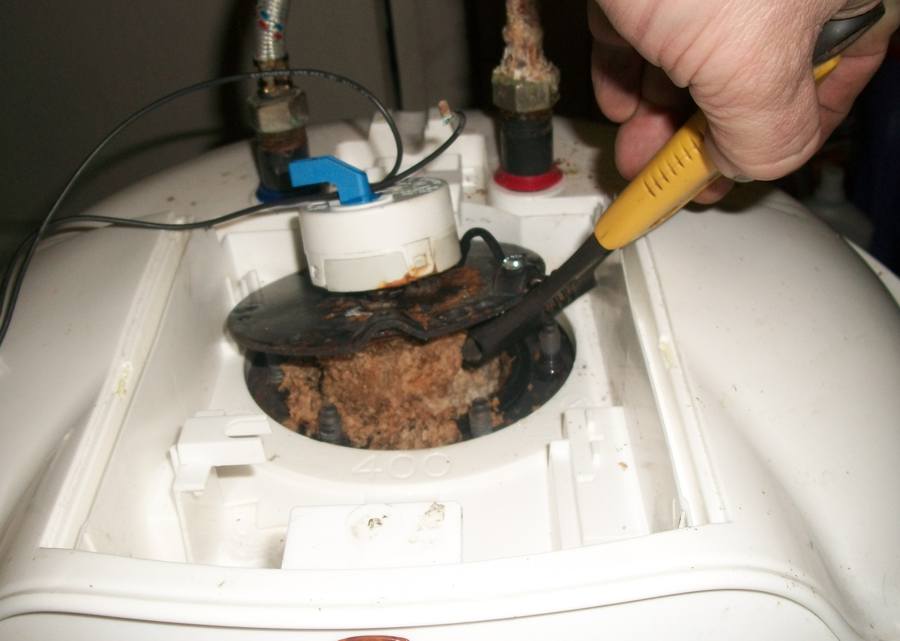

Дальнейшие действия: путем легкого пошатывания вытягивается ТЭН

По причине того, что нагревательный элемент покрыт солевыми отложениями, на данном этапе могут возникнуть некоторые затруднения, поэтому действовать необходимо осторожно, дабы избежать повреждения детали

Отсоединение ТЭНа

Следующий шаг – демонтаж отслужившего свой срок анода, который расположен рядом с нагревательным элементом. Зачастую обнаруживается лишь пустой штырь, что является яркой демонстрацией разрушения магния. В любом случае деталь подлежит извлечению из гнезда.

Прежде чем установить новый магниевый анод, нужно выполнить такую процедуру, как удаление с ТЭНа накипи. В этих целях можно воспользоваться обычной отверткой. Если налет слишком твердый и удалить его механическим путем не представляется возможным, хорошим вариантом станет лимонная кислота.

Чистка ТЭНа от накипи

Делается это так:

  1. В 1 литре чистой воды растворяется 40-50 граммов лимонной кислоты.
  2. В полученную смесь приблизительно на 48 часов помещается нагревательный элемент.
  3. Спустя двое суток ТЭН вынимается, промывается.

На последнем шаге после выполнения всех выше указанных действий бойлер собирается обратно в рабочее состояние. Следующий этап – проверка прибора на предмет корректности функционирования.

Установка ТЭНа и магниевого анода

Когда водонагреватель снова готов к работе, открывается кран, бак наполняется холодной водой. При этом кран, из которого вытекает горячая жидкость, должен оставаться открытым. Когда из него потечет вода, это будет означать, что бойлер наполнен. Закрывать «горячий» кран сразу не нужно: необходимо дать баку и трубам промыться, избавиться от грязной жидкости.

Когда вытекающая из смесителя вода станет полностью чистой, кран закрывается. После этого следует дать бойлеру отстояться на протяжении не менее 30 минут. Таким методом удастся избавиться от конденсата, скопившегося на всех поверхностях. Также необходимо убедиться в полном отсутствии каких-либо протечек.

Конструкция водонагревателя Ariston

Типовая конструкция бойлера состоит из таких элементов, как:

  • внешний корпус и внутренний накопительный бак с антикоррозионным покрытием;
  • теплоизоляция;
  • кронштейн для крепления прибора;
  • шланги для входа и выхода воды;
  • термостат с гильзой;
  • трубчатый электронагреватель (ТЭН);
  • анод;
  • фланец;
  • устройство защитного отключения (УЗО);
  • ручка регулировки режима;
  • кабель для подключения к сети.

При запуске прибора термостат фиксирует температуру воды. Если она отличается от установленной режимом, то элемент подает питание на ТЭН. При повышении температуры нагрев автоматически отключается.

Инструкция по устранению неполадок

Ремонт бойлера Аристон состоит из ряда действий, которые нужно выполнять последовательно. В первую очередь перед проведением манипуляций необходимо определиться с конкретной проблемой. Например, если требуется заменить предохранительный клапан, термостат или реле, проводить демонтаж прибора нет необходимости. Разбирать устройство и сливать воду нужно во время профилактики или замены сгоревшего ТЭНа. Разборка осуществляется в несколько этапов:

  • сначала нужно отключить изделие из сети;
  • слить воду;
  • демонтировать фланцы, чтобы подобраться к внутренней части.

Это стандартные манипуляции, которыми нельзя пренебрегать. Были неоднократные случаи, когда домашние мастера, забыв отключить устройство из электросети, получали удары тока разной тяжести. Обесточив прибор, можно начинать его демонтаж:

  1. Открутить крышку, закрепленную винтами.
  2. Сфотографировать расположение проводов и болтов, чтобы во время сборки ничего не перепутать.
  3. Аккуратно отсоединить трехжильный кабель. Первые два провода — фаза и ноль — подключаются к термостату. Затем последний нужно аккуратно вынуть.
  4. После можно приступать к сливу жидкости.

Замена водонагревательного элемента

Прежде всего, необходимо отключить подачу воды. Обычно кран перекрытия расположен неподалеку от бойлера. Если такового нет, можно перекрыть воду во всей квартире (от стояка).

Каждый мастер может выбрать любой из двух способов. Главное — это прекратить заполнение бака водой. Учтите, что кран подачи ГВС также необходимо перекрыть.

Далее, необходимо выполнить следующие действия:

  • слить воду из бойлера;
  • отключить устройство от электросети;
  • снять защитную панель, для чего пригодится отвертка;
  • при помощи фазометра убедиться, что на водных клеммах отсутствует напряжение;
  • снять нагревательный прибор с креплений;
  • отсоединить провода — перед этим лучше сфотографировать изначальную схему, что избавит от множества проблем;
  • открутить гайки, крепящие нагревательный элемент.

Вместе с ТЭНом также следует заменить анод, защищающий бойлер от ржавчины. Далее можно заниматься установкой новых деталей. При этом необходимо проследить, чтобы их контакты были сухими. Ведь в противном случае появляется риск возникновения короткого замыкания.

После того как все шланги были подключены, оборудование тестируется на подачу холодной воды. Учтите, что в розетку прибор включать еще нельзя. Ведь сначала нужно проверить, есть ли течь. Если никаких проблем нет, то после того, как весь воздух выйдет через кран с горячей водой, можно включать устройство в сеть.

Чтобы сделать эксплуатацию бойлера максимально безопасной, предстоит проверить несколько моментов. Прежде всего необходимо убедиться в наличии заземления, которое должно быть обеспечено еще во время установки бойлера.

Хорошим дополнением будет монтаж устройства защитного отключения, а также прокладка отдельной силовой линии с собственным автоматическим выключателем для защиты проводки.

Полезной деталью является предохранительный клапан. Он не допустит, чтобы во внутреннем баке было слишком высокое давление. Также элемент пригодится для слива жидкости. Для сохранения компонентов бойлера в случае прекращения подачи воды рекомендуется установить обратный клапан на холодную магистраль.

Как заменить анод в водонагревателе?

Магниевый анод крепится отдельно на фланце нагревательного элемента в непосредственной близости от него. При нагреве воды магний, являясь более активным металлом по сравнению с железом, вступает в электрохимические реакции с соединениями тяжелых металлов, находящихся в воде. Помимо этого магний, связывая кислород, выделяющийся в процессе нагрева воды, обеспечивает протекторную защиту оборудования. В результате такой активности магниевый анод довольно быстро разрушается. Заменив данную деталь, удается продлить период эксплуатации нагревательного элемента.

Ремонтные работы выполняются примерно по тому же алгоритму, что и при замене ТЭНа в водонагревателе. Сначала отключают прибор от сети, затем перекрывают воду и сливают содержимое бака в канализацию. С помощью обычных инструментов снимают декоративную панель и добираются до фланца, на котором закреплен магниевый стержень и нагревательный элемент.

Вид нового магниевого анода и изношенного после непродолжительной эксплуатации накопительного водонагревателя. Чем жестче вода, тем быстрее разрушается данная деталь

Фланец снимается, анод осматривается и при обширных разрушениях заменяется новой деталью. При этом изношенный стержень выкручивают, а на освободившееся место вкручивают запасную часть, купленную в специализированном магазине. Промыв бак от накипи, проводят сборку оборудования в обратном порядке

Выбирая магниевый анод, обратите внимание на длину и диаметр детали, а также на размеры резьбовой шпильки

Как выбрать подходящий механизм


ТЭН для бойлера Аriston

Как читается обозначение ТЭНа, например, ТЭН — 32 А 13 / 1,5 J 220 где:

  • ТЭН – трубчатый электронагреватель.
  • 32 – развернутая длина ТЭНа по оболочке.
  • А – обозначение заделки контактного стержня.
  • 13 – диаметр оболочки ТЭНа.
  • 1,5 – номинальная мощность в кВт.
  • J – обозначение среды для нагрева и материала ТЭНа
  • 220 – номинальное напряжение в В.

Если ориентироваться в маркировке, то можно найти нужную модель быстро и без лишних нервов. И для этого не понадобится ходить с сантиметром или носить с собой поломанное изделие. Достаточно будет сравнить данные на вашем ТЭНе и том, который собираетесь купить.

Выбирая ТЭН для бойлера Аристон следует обращать внимание не только на цену, но и на конструкционные отличия. Необходимо также учитывать и эксплуатационные характеристики электрических нагревателей

Имея стабильное напряжение и должные условия эксплуатации, «мокрый» ТЭН прослужит в среднем 5 лет, а «сухой» — 15.

Компания рекомендует приобретать оборудование для замены в водонагревателях фабричного производства и согласно имеющейся модели агрегата.

Более распространены для бойлеров Аристон ТЭНы мощностью 1,5 кВт. Они часто используются в оборудовании объемом как на 20 литров, так и на 100.

Инженеры категорично не советуют заменять маломощный ТЭН более производительным, так как вода в оборудовании нагревается до 85 градусов и бойлер выключается. А большая мощность нарушает работу приспособления и увеличивает стоимость каждого нагрева воды.

При выборе ТЭНа также следует обратить внимание на фланец. Резьбовые – благодаря имеющейся резьбе нагреватель крепится к бойлеру путем вкручивания

Диаметр резьбы равен 1 1/4 дюйма. Прижимные – бывают таких диаметров: 62 мм, 72 и 82 мм.

Для сухих ТЭНов – изготовлены из эмалированного метала, практически всегда парные, имеют разведенные близко посаженные контакты с креплением типа «лепесток».

Как снять и проверить нагреватель

Чаще всего ломаются ТЭНы в накопительных  бойлерах, потому что постоянно находятся в воде. Вне зависимости от объема (50, 80 литров и больше) на срок эксплуатации детали могут влиять разные факторы:

  • Частотность использования бойлера.
  • Максимальная температура нагрева.
  • Качество воды.

Почему детали сгорают? Это случается при включении техники без воды. Хотя большинство производителей предупреждают этот момент конструктивными особенностями бака. Поэтому основными причинами того, что нагреватель сгорел, будут вода с большим количеством примесей и накипь. Осадок покрывает элемент в несколько слоев, мешая нормальному отводу тепла. В результате ТЭН перегревается.

Как вытащить нагреватель своими руками? В первую очередь отключите бойлер от сети.

Независимо от марки («Поларис», «Эленберг» или «Термекс»), отключите в щитке автомат. Теперь приступайте к сливу воды.

Слив воды в бойлере

Удалить содержимое можно несколькими способами. Через обратный клапан:

  • Подставьте глубокую емкость под клапан или подключите шланг и опустите в камеру.
  • Откройте клапан и дайте воде слиться.
  • При объеме бака 30 литров процедура будет длиться не менее 1 часа.

При объеме более 80 литров нет смысла так долго ждать. Выполните слив через ввод бойлера.

Перекройте впускной кран для подачи воды.

  • Открутите шланг для подачи холодной воды.
  • Снимите клапан.
  • Открутите шланг с выхода бака.
  • Откройте кран бойлера.

Подставьте емкость, и содержимое сольется за несколько минут.

Как достать ТЭН

Теперь время приступить к демонтажу детали, для этого лучше снять технику со стены. Исключение составляют модели, где элементы располагаются снизу. Действуйте последовательно:

  • Сначала отключите все шланги, которые подключены к корпусу. Будьте осторожны: из них может политься вода.
  • Снимите корпус с крючков и опустите на пол.
  • Уберите крышку. В зависимости от модели она может располагаться по-разному. Лучше заглянуть в инструкцию.
  • Снимите декоративные шайбы с патрубков. Они есть в нагревателях «Термекс».
  • Используя крестовую или шлицевую отвертку, отвинтите шурупы либо отстегните защелки.
  • Сначала отключите проводку термостата. Предварительно сфотографируйте ее, чтобы выполнить правильное подключение.

Итак, нагреватель у вас в руках. Приступайте к диагностике.

Проверка элемента

Первый этап — визуальный осмотр. Оцените общее состояние, количество накипи и целостность корпуса. Если нарушена изоляция, поможет только замена.

Для диагностики мультиметром нужно определить сопротивление элемента вашей модели. Для этого посмотрите в инструкции мощность прибора. Затем сделайте расчеты по такой формуле:

Приложите щупы мультиметра к контактам нагревателя и посмотрите результат. Если он совпадает с вычислениями, все в порядке. Если на экране высвечивается 1-0 Ом, произошло замыкание или обрыв.

Далее вычисляется пробой на корпус. Первичным признаком подобной поломки считается вода, которая бьется током. Небольшой разряд можно получить от прикосновения к баку.

Установите тестер в режим зуммера. Один щуп приложите к контакту детали, другой — к корпусу. Тестер пищит? Случился пробой.

Для следующей проверки понадобится мегомметр. Установите диапазон в 500 В. Подключите щупы к контакту и корпусу. Показатели более 0,5 Ом считаются нормальными.

Как поменять ТЭН? Новую деталь нужно подбирать в соответствии с моделью. Серийный номер можно узнать в инструкции по эксплуатации. Установка проводится в обратном порядке.

Как поменять?

Магниевый анод является расходной деталью, поэтому ее нужно периодически заменять. Такой процесс не отымет много сил и времени. Любой человек сможет заменить анод своими руками. Приобрести его можно в любом сервисном центре или специализированном магазине. Замена анода включает несколько этапов.

  • Следует отключить водонагревателя от сети и слить воду. Чтобы было быстрее, можно это сделать через обратный клапан. Однако стоит надеть шланг, чтобы можно было контролировать поток воды, иначе все вокруг забрызгается.
  • Нужно снять кожух с нижней части нагревателя. По окончании этого процесса откроется взгляду термодатчик и фланец; их также необходимо снять.
  • Следует легонько пошатать и вытянуть ТЭН. Это не так и легко сделать, так как на нем уже отложились некоторые образования. Поэтому нужно приложить некоторое усилие, чтобы не повредить его.
  • Следующий этап – это демонтаж старого магниевого анода, находящегося по соседству с ТЭНом. Очень часто на месте целого анода можно обнаружить только пустой штырь. Это признаки разрушения слоя магния. Но все равно его нужно удалить из гнезда.
  • Вместе с этим необходимо очистить ТЭН от накипи и только после этого можно установить новый анод. Чистку ТЭНа лучше делать в рабочем состоянии, пока налет не так сильно затвердел. Его можно снять обычной отверткой. Если все же он затвердел, то его нужно растворить в лимонной кислоте. Пропорции должны быть такими, как: на один литр воды пятьдесят граммов кислоты. ТЭН нужно подержать в этом растворе двое суток.
  • После этого бойлер аккуратно собирается в начальное состояние.

Как видно из вышесказанного, поменять анод не так и сложно. Просто не нужно забывать смотреть, не завелись ли бактерии, и прочищать поверхность резервуара внутри водонагревателя. А также менять анод следует регулярно. Все это будет способствовать увеличению срока эксплуатации водонагревателя.

Как выбрать подходящий механизм


ТЭН для бойлера Аriston

Как читается обозначение ТЭНа, например, ТЭН — 32 А 13 / 1,5 J 220 где:

  • ТЭН – трубчатый электронагреватель.
  • 32 – развернутая длина ТЭНа по оболочке.
  • А – обозначение заделки контактного стержня.
  • 13 – диаметр оболочки ТЭНа.
  • 1,5 – номинальная мощность в кВт.
  • J – обозначение среды для нагрева и материала ТЭНа
  • 220 – номинальное напряжение в В.

Если ориентироваться в маркировке, то можно найти нужную модель быстро и без лишних нервов. И для этого не понадобится ходить с сантиметром или носить с собой поломанное изделие. Достаточно будет сравнить данные на вашем ТЭНе и том, который собираетесь купить.

Выбирая ТЭН для бойлера Аристон следует обращать внимание не только на цену, но и на конструкционные отличия. Необходимо также учитывать и эксплуатационные характеристики электрических нагревателей

Имея стабильное напряжение и должные условия эксплуатации, «мокрый» ТЭН прослужит в среднем 5 лет, а «сухой» — 15.

Компания рекомендует приобретать оборудование для замены в водонагревателях фабричного производства и согласно имеющейся модели агрегата.

Более распространены для бойлеров Аристон ТЭНы мощностью 1,5 кВт. Они часто используются в оборудовании объемом как на 20 литров, так и на 100.

Инженеры категорично не советуют заменять маломощный ТЭН более производительным, так как вода в оборудовании нагревается до 85 градусов и бойлер выключается. А большая мощность нарушает работу приспособления и увеличивает стоимость каждого нагрева воды.

При выборе ТЭНа также следует обратить внимание на фланец. Резьбовые – благодаря имеющейся резьбе нагреватель крепится к бойлеру путем вкручивания

Диаметр резьбы равен 1 1/4 дюйма. Прижимные – бывают таких диаметров: 62 мм, 72 и 82 мм.

Для сухих ТЭНов – изготовлены из эмалированного метала, практически всегда парные, имеют разведенные близко посаженные контакты с креплением типа «лепесток».

Нюансы замены ТЭНа в водонагревателе Термекс

Производитель предлагает потребителям водонагреватели в вертикальном или горизонтальном исполнении. В первом случае защитная крышка располагается снизу, во втором — на левой стенке. Снимать бойлер со стены или нет, каждый решает самостоятельно. Все зависит от комфорта, наличия места для работы в ванной комнате или ином помещении, где оборудование установлено.

Процедура замены мало отличается от той, что описана ранее. Но необходимо проверить в паспорте нагревателя, где располагается термостат. В ряде моделей он находится сразу за защитной крышкой. С термостатом нужно обращаться вдвойне аккуратно из-за повышенной хрупкости

И колбу, и трубку из меди легко повредить при неосторожном обращении. Если произойдет разгерметизация, придется покупать и устанавливать новый

При установке ТЭНа необходимо следить за состоянием уплотнительной прокладки. Она не должна быть перекошена. В противном случае не избежать протечек. Это же относится к резьбовым соединениям. Чтобы они были максимально надежными, потребуются пакля и ФУМ-лента.

Способы монтажа и подключения


“Сухой” ТЭН

Тэн – это устройство, которое требует регулярного обслуживания. Спустя время, он нуждается в чистке или замене, в зависимости от эффективности и полноты работы.

Чтоб произвести чистку ТЭНа собственноручно, нужно придерживаться инструкции:

  1. Выключить электрический водонагреватель.
  2. Отключить электронагреватель от сети питания.
  3. Открыть защитную панель отвинтив винтики.
  4. Под панелью, где расположен термостат и цветные провода, отсоединить кабеля.
  5. Перекрыть подачу воды в водопроводе и бойлере.
  6. Вытащить термостат вместе с ТЭНом, при надобности сняв фланец. При этом к проему подставить емкость на случай, если в баке есть вода. ТЭН выкрутить с помощью разводного ключа.
  7. В двух литрах воды растворить два пакета лимонной кислоты.
  8. Погрузить ТЭН в получившийся раствор и оставить не менее чем на 12 часов. Спустя время ТЭН готов к установке.
  9. Установку произвести в обратном порядке.

Чтоб проверить правильность монтажа ТЭНа, понадобится включить воду. Если будет наблюдаться утечка жидкости с бака, то устройство присоединено неправильно.

Есть три основных способа подключения ТЭНа для водонагревателя Аристон. Последовательное – мощность нагревателя зависит от общей мощности каждого элемента. Недостаток в том, что при поломке одного ТЭНа теряется работоспособность всей системы нагрева.

Параллельное – позволяет сохранить работоспособность агрегата в случае выхода из строя одного из элементов нагрева. Комбинированное – обычно применяется, если отсутствуют ТЭНы необходимой мощности.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
