Однотрубная система отопления ленинградка: схемы устройства

Увиденные особенности системы

Изучив типичные схемы подобных систем отопления, вы можете согласиться, что «ленинградка» имеет некоторые практические преимущества, что подтверждают многочисленные положительные отзывы. Она:

• довольно проста в монтаже своими руками;
• надежна в эксплуатации (при правильном проектировании);
• не требует дорогостоящего оборудования;
• допускает индивидуальное изменение степени нагрева радиаторов;
• доступна и функциональна для двухэтажного дома;
• позволяет частично «спрятать» магистральные стояки в пол;
• при грамотном расчете и монтаже может работать как система с естественной циркуляцией теплоносителя .

В тоже время минусы также присутствуют:

• неравномерность нагрева начальных и крайних радиаторов в последовательной цепочке;
• невозможность подключения к горизонтальной системе полотенцесушителей или системы теплого пола;
• в большинстве случаев требует принудительной циркуляции теплоносителя (обязательно для двухэтажного строения).

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

• Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
• Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

• Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
• Термостаты направляют теплоноситель в нужные зоны.
• Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

• Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
• Доступность – детали для сборки есть в любом строительном магазине.
• Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

• Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
• Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
• Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

• Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
• Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
• В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
• Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.

Схема ленинградки

Как было указано выше, ленинградская система отопления видео максимально проста в монтаже. Однако, приступая к ее реализации, следует все же учитывать некоторые особенности системы.

Первый шаг – установка нагревательного котла. Вы можете выбрать модель, которая больше вам подходит по виду топлива (электрический или газовый). От котла по периметру здания прокладывается магистраль, к которой подсоединяются все необходимые отопительные приборы.

Впрочем, есть и открытая ленинградская схема отопления – но ее выбор напрямую зависит от теплоносителя и котла. Теплоноситель в магистрали может перемещаться как естественным способом, так и посредством подсоединенного к системе насоса.

Важно понимать, что любая современная система отопления требует применения устройств, позволяющих регулировать температуру отдельных радиаторов. Такими элементами являются шаровые клапаны (краны), регуляторы теплоотдачи, термостаты и балансировочные вентили

Применение данных элементов делает однотрубное отопление ленинградка более эффективным.

А вот во время возникновения ленинградки такой возможности не было – поэтому систему считали несовершенной и непрактичной.

Есть еще одна новинка, использование которой в сети однотрубная система отопления ленинградка делает ее более удобной. Это байпасные краны. Установив их, вы сможете производить ремонт отдельных элементов сети (радиаторов) без отключения отопления во всем доме.

Выбор системы отопления следует сделать на этапе проектировки здания. При этом самой простой и практичной является горизонтальная схема однотрубной системы отопления – отопление ленинградка закрытого типа или открытого. Ее принцип прост – отопительная магистраль проходит под полом или непосредственно по его поверхности.

Этот аспект следует определить заранее – поскольку в случае если труба отопления будет проходить под полом, то его монтаж выполняется с учетом дальнейшего прокладывания труб. Необходимо обеспечить надлежащую теплоизоляцию, иначе основное тепло будет попросту уходить в подпол – соответственно, помещение при этом практически не будет отапливаться.

Важное условие – основная отопительная труба должна быть проложена с небольшим уклоном по направлению от котла – это позволяет ускорить ток теплоносителя. А самостоятельное перемещение воды по трубам, в свою очередь, делает необязательным применение насоса, вследствие чего делается система отопления ленинградка без насоса

Кроме того, при первом запуске системы необходимо быть довольно внимательными – в ней должен отсутствовать воздух. Стравить его можно, используя краны Маевского, которые должны быть размещены на всех радиаторах.

Закрытая схема отопления «ленинградка»

Однотрубную схему разводки отопительной системы «ленинградка» часто выполняют в закрытом варианте. Такой обогрев дома предусматривает установку расширительного мембранного бака, благодаря которому в системе создаётся избыточное давление. В большинстве случаев его уровень, невысокий, и достигает не более 1,5 атмосферы. Плюс ко всему такую отопительную систему обязательно оснащают манометром, воздухоотводчиком и предохранительной системой в виде клапана.

Желание многих людей создать в своём частном доме однотрубную отопительную систему «ленинградка» в первую очередь обусловлено доступностью покупки всех составляющих частей, простотой монтажа и дальнейшим обслуживанием и ремонтом. Главное, правильно всё рассчитать и выполнить монтаж в соответствии с требованиями, предъявляемыми к современным отопительным системам.

Что подразумевается под «ленинградкой»?

Такое эксцентричное название отопительная система приобрела благодаря одноимённому городу, где её впервые использовали для обогрева многоквартирных построек. Её разрабатывали во время острой недостачи жилплощади в бывшем Союзе с целью максимально сэкономить на изделиях трубопрокатной промышленности. Однако с того времени схема отопления была сильно изменена и усовершенствована. хотя и сохранила все основные преимущества, которые и по сей день привлекают очень много домовладельцев стремящихся не сильно тратиться на организации обогрева собственного дома:

• минимальный объем расходных материалов;
• простота проведения монтажных работ, которые вполне под силу выполнить самостоятельно;
• доступность покупки всех комплектующих;
• простота и дешевизна в процессе эксплуатации.

В основе схемы обустройства современного отопления «ленинградка» лежит простейший принцип подключения всех приборов отопления последовательным способом одним трубопроводом, по которому будет циркулировать теплоноситель. При этом пройдя полный круг и выйдя из самого дальнего радиатора, остывшая вода снова возвращается в центральный агрегат — котёл для повторного нагрева. Благодаря этому происходит перемещение теплоносителя, в качестве которого используют горячую воду в замкнутом отопительном контуре. При этом в процессе движения воды она отдаёт своё тепло батареям, которые прогревают воздух в помещении.

Горизонтальная и вертикальная разводка: схемы и описание, какая лучше

Существуют различные варианты организации однотрубного отопления:

• Отопительный контур может быть обустроен на одном этаже. Такая схема прокладывания контура получила название горизонтальной.
• Отопительный контур может быть обустроен на двух этажах. Такая схема получила название вертикальной.

Фото 1. Схема отопительной системы «Ленинградка». Красным цветом показано движение теплоносителя от котла к радиаторам, синим — обратно.

Для вертикальной однотрубной схемы возможные следующие варианты:

• Вода в контур может подаваться из раздаточного коллектора, расположенного сверху — так называемый верхний разлив.
• Вода может поступать в контур снизу и двигаться по петле «первый этаж — второй — первый» — так называемый нижний разлив.

Вариации подключения радиаторов:

• Врезка непосредственно в магистральную трубу.
• Подключение через патрубки.

Этот вариант — представляет отдалённую модель двухтрубной схемы. В ней радиаторы присоединены к магистральной трубе через соединительные трубки – патрубки. Основной поток теплоносителя проходит вдоль батарей, в каждую из которых направляется только часть горячей воды. Основной поток движется дальше, не заходя в радиатор. Такая схема позволяет равномерно распределить тепло между комнатами.

К тому же она более технологична и удобна для ремонтов. При необходимости замены, одну из батарей убирают, при этом система продолжает функционировать. В отличие от схемы, в которой батареи врезаны в магистраль непосредственно, без патрубков, а весь объём теплоносителя проходит через каждую батарею.

Плюсы и минусы данной отопительной системы

Ленинградка не зря пользуется большой популярностью, ведь у нее много важных преимуществ:

• Возможность прокладывания подающего трубопровода под проемом двери;
• Невысокая стоимость обустройства системы;
• Простая и недорогая установка, с которой можно справиться даже своими руками;
• Ленинградка предусматривает минимальное количество труб на поверхности, поэтому коммуникации не испортят интерьера помещения;

• Систему можно подключать даже к двум отопительным устройствам;
• При необходимости можно выполнить ремонт системы;
• На рынке есть отдельные элементы к ленинградке, что поможет без проблем заменить вышедшие из строя узлы;
• Система позволяет сделать «теплый пол» в доме.

При помощи одного кольца у внешних стен вы обогнете весь свой дом. При таком способе установки подающая труба идет от центра ленинградки, проходит по всему помещению и идет обратно.

Было бы несправедливо не рассказать о недостатках. Они у этой системы тоже есть, но их немного, и при грамотном составлении плана и установке минусов можно избежать:

Радиаторы, которые идут в конце системы, должны обладать большим количеством секций. Такое решение позволит сделать равномерную теплоотдачу всех батарей в доме;

Схема горизонтальной ленинградки достаточно сложная, и в ней почти невозможно сделать теплый пол и установить полотенцесушители. Поэтому если вам нужны такие элементы, лучше использовать вертикальную схему;

Однотрубный вариант ленинградки будет эффективно работать лишь при высоком давлении источника тепла.

Подбор оптимальной схемы отопления

Для обогрева жилища чаще всего используются следующие схемы, как установить котел отопления в частном доме:

• Однотрубные. Один коллектор обеспечивает все радиаторы. Он играет роль и подачи, и обратки, так как прокладывается замкнутым контуром рядом со всеми батареями.
• Двухтрубная. В этом случае применяется отдельная обратка и подача.

Чтобы выбрать наиболее оптимальную схему установки котла отопления в частном доме, рекомендуется проконсультироваться со специалистом. Однако в любом случае, двухтрубная система является более прогрессивным решением вопроса какая схема отопления лучше для частного дома. Хотя на первый взгляд может показаться, что однотрубная система позволяет сэкономить на материале, однако практика показывает, что такие системы и дороже, и сложнее.

Важно понимать, что внутри однотрубной системы остывание воды происходит намного быстрее: в результате более дальние радиаторы приходится оснащать большим числом секций. Также у раздающего коллектора должен быть достаточный диаметр, превосходящий линии двухтрубной разводки

Кроме того, в данной схеме существует серьезное затруднение при организации автоматического управления из-за влияния радиаторов друг на друга.

Небольшие строения типа дач, где число радиаторов не превышает 5, можно без опасения оснащать однотрубной горизонтальной схемой системы отопления частного дома своими руками (ее еще называют «ленинградкой»). Если число батарей увеличить, будут наблюдаться сбои в ее функционировании. Еще одно применение подобной развязки – однотрубные вертикальные стояки в двухэтажных коттеджах. Подобные схемы встречаются довольно часто и работают без сбоев.

Двухтрубная развязка обеспечивает доставку на все батареи теплоносителя одинаковой температуры. Это позволяет отказаться от наращивания секций. Наличие подающей и обратной трубы создает оптимальные условия для внедрения автоматического управления радиаторами, для чего используются термостатические вентили. В этом случае можно брать трубы меньшего диаметра и более простые схемы.

Какие бывают схемы отопления частного дома двухтрубного типа:

• Тупиковыми. В этом случае трубопровод состоит из отдельных ветвей, внутри которых используется встречное движение теплоносителя.
• Попутными двухтрубными. Здесь обратка выполняет роль продолжения подачи, что обеспечивает кольцевое движение теплоносителя внутри схемы.
• Лучевыми. Наиболее дорогостоящие схемы, где каждый радиатор имеет отдельно проложенную скрытым способом (в полу) линию от коллектора.

Если при укладке горизонтальных магистралей большого диаметра использовать уклон 3-5 мм/м, то будет достигнут гравитационный способ работы системы, и циркуляционные насосы можно не применять. Благодаря этому достигается полная энергетическая независимость системы. Этот принцип можно применять как однотрубных, так и двухтрубных схемах: главное – создать условия для самотечной циркуляции теплоносителя.

В открытых отопительных системах потребуется наличие в самой верхней точке расширительного бака: такой подход является обязательным при обустройстве самотечных контуров. Однако обратная труба рядом с котлом может быть оснащена мембранным расширителем, что позволит сделать систему закрытой, работающей в условиях избыточного давления. Такой подход считается более современным, и чаще всего используется в системах принудительного типа.

Особого упоминания при исследовании, какую схему отопления выбрать для частного дома, заслуживают теплые полы. Стоит такая система довольно дорого, так как требует укладки в стяжку нескольких сотен метров трубопровода: это позволяет обеспечить каждую комнату отдельным нагревающим водяным контуром. Трубы коммутируются на распределительном коллекторе, который имеет смесительный узел и собственный циркуляционный насос. В результате помещения прогреваются очень равномерно и экономично, в комфортной для людей форме. Подобный тип отопления может применяться в различных жилых помещениях.

6 Сварочные процедуры

При присоединении байпаса и трубопровода важно решить, какой конец варить первым, так как бывают случаи, что не сваренная сторона не позволяет установить паяльный аппарат между трубопроводом и тройником. После всех мероприятий вешают батареи при помощи вентилей и муфт, вкладывают в штробы байпас вместе отводами

Далее, отмеряют длину отводов, вырезая лишнее, демонтируют муфты и соединяют с отводами.

Перед началом работы системы оттуда важно удалить весь воздух с помощью вентилей. Затем, после старта и проверки всех участков необходимо сбалансировать систему: проверить и выровнять температуру во всех батареях, используя игольчатый клапан

Плюсы и минусы

Главные достоинства схемы, из-за которых «ленинградка» так популярна, — это:

• небольшие затраты на материалы;
• простота в монтаже.

Другое дело, когда для монтажа используются металлопластиковые или полиэтиленовые трубы. Вспомните, что схема ленинградской разводки предусматривает большой диаметр подводящей магистрали, в то время как в двухтрубной системе размер труб будет меньше. Соответственно, применяются фитинги большего диаметра, а значит, обойдутся они дороже и в целом стоимость работы и материалов будет выше.

Что касается простоты монтажа, то утверждение абсолютно верно. Человек, хоть немного разбирающийся в вопросе, спокойно соберет схему «ленинградки». Трудность заключается в другом: перед монтажом требуется тщательный расчет трубопроводов и мощности радиаторов с учетом значительного остывания теплоносителя. Если этого не сделать и собирать систему наобум, то результат получится печальный – греть будут только первые 3 батареи, остальные останутся холодными.

На самом деле достоинства, за которые так ценят «ленинградку», весьма призрачны. Она проста в монтаже, но сложна в разработке. Дешевизной может похвастать лишь в том случае, если производить сборку из определенных материалов, а они устраивают далеко не всех.

Важный недостаток ленинградской схемы проистекает из ее принципа работы и заключается в том, что регулировать теплоотдачу батарей с помощью термостатических вентилей весьма проблематично. Ниже на рисунке показана ленинградская система отопления в двухэтажном доме, где на батареях такие вентили установлены:

Эта схема будет все время функционировать вразнобой. Стоит первому радиатору нагреть помещение до установленной температуры, а клапану перекрыть подачу теплоносителя, как его основная масса устремится ко второй батарее, термостат которой тоже начнет срабатывать. И так до самого последнего прибора. При охлаждении процесс повторится, только наоборот. Когда все рассчитано верно, то система будет греть более-менее равномерно, если же нет, — последние батареи не нагреются никогда.

В ленинградской схеме работа всех батарей взаимосвязана, поэтому устанавливать термоголовки бессмысленно, проще отбалансировать систему вручную.

И последнее. «Ленинградка» довольно надежно функционирует с принудительной циркуляцией теплоносителя, она и была задумана как часть централизованной сети теплоснабжения. Когда необходима энергонезависимая система отопления без насоса, то «ленинградка» — не лучший вариант. Чтобы получить хорошую теплоотдачу при естественной циркуляции, нужна двухтрубная система или вертикальная однотрубная, показанная на рисунке:

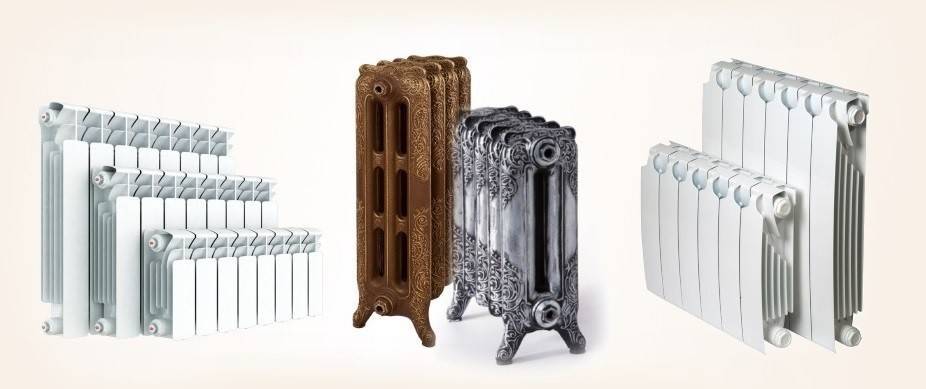

Подходящие радиаторы

Выбор радиаторов производит владелец дома, либо строители, выполняющие работу. В решении вопроса стоит опираться на личный опыт и финансовые возможности. Для совершения правильного выбора, нужно четко представлять конечный результат. Полезно изучить спрос, цены данного товара. Тщательный подход упростит выбор. Нужно учесть типы радиаторов, коих 4 типа:

• Алюминиевые
• Биметаллические
• Чугунные
• Стальные

Необходимо произвести подсчеты расходуемого тепла в комнатах. Это нужно для определения мощности выбираемого радиатора.

 Советы при выборе радиатора:

• Выбрать товар средней стоимости
• Учесть внешние данные, сочетание с интерьером
• Учесть этаж размещения системы
• В частном доме нужно учесть максимальную температуру нагрева теплоносителя
• Узнать условия подключения системы
• Поинтересоваться весом изделия, способами монтирования
• Сделать расчет мощности

Если выбор в ленинградке сделан в пользу алюминиевых радиаторов, нужно изучить их возможности. Изделие выполняется способом литья. Представляет одинарную неразборную секцию. Сборку осуществляют из нужного количества секций.

Преимущества алюминиевых батарей:

• Небольшой вес
• Высокая теплоотдача
• Маленький объем теплоносителя
• Современный дизайн
• Доступная цена

Недостатки:

• Алюминий подвержен коррозии
• Чувствительность к составу теплоносителя

    Возможный вариант – радиаторы из биметалла. Радиаторы, изготовленные из двух металлов. Чаще встречаются дуэты алюминий-медь, алюминий-сталь. В обоих случаях прекрасно дополняют друг друга. Трубы, находящиеся внутри корпуса служат для того чтобы:

• Препятствовать проникновению вредных веществ в корпус батареи
• Повысить надежность системы
• Данные свойства относятся к плюсам выбора. Отрицательными сторонами является:
• Высокая цена
• Труба может лопнуть под влиянием перепада температур

Модернизация системы

Применение технологий 21 века, учитывая все плюсы и минусы схем, повышает эффективность обогрева однотрубкой на 30% по сравнению с двухтрубным отоплением, финансовые затраты при этом снижаются на 15%. Современное оснащение обеспечивает стабильность, безопасность работы, удобный температурный контроль как всей системы, так и ее отдельных участков.

К элементам модернизации относят:

1. 1. Термостатические балансировщики — датчики, клапаны, вентили, которые регулируют поток теплоносителя, а при необходимости полностью перекрывают поступление жидкости в радиатор.

1. 1. Шаровые краны — устанавливаются на подводке и отводке отопительных устройств, что позволяет производить их отключение без прерывания работы всей системы.

1. 1. Кран Маевского — врезается в батареи для извлечения воздуха вручную. Существуют автоматические системы для выполнения этой задачи.

Отопление «ленинградка» – схема открытой разводки

Открытая схема водяного отопления «ленинградка» имеет интересную особенность — последовательное размещение всех конструктивных элементов по внешнему контуру стен. Центральным узлом такой однотрубной системы является отопительный котёл, который посредством подающего стояка подсоединяется к первой батарее. Потом с первого радиатора горячая вода попадает в следующий элемент и так пока не пройдёт по всем нагревательным узлам во всём доме. Пройдя все батареи, остывшая вода по трубе обратки возвращается назад в котёл для повторного нагрева и всё повторяется заново, образуя замкнутый круговорот.

Из-за нагрева воды в отопительной системе по законам физики она расширяется в объёме. Поэтому для удаления её излишков в контуре устанавливается расширительный бачок. При этом в открытой отопительной системе, такой конструктивный элемент связан с воздухом в помещении посредством специального патрубка. После того как теплоноситель остынет, он из расширительного бака снова попадает в систему.

Очень часто для повышения эффективности работы отопления однотрубную систему оснащают циркуляционным насосом. который устанавливается перед котлом на трубе обратки. Благодаря такому дополнению, скорость обогрева частного дома как одноэтажного, так и с двумя этажами значительно увеличивается, так как теплоноситель начинает циркулировать по принудительному принципу.

Чтобы облегчить заполнение отопительной системы водой, в месте прохождения трубы обратки через запорный механизм и очистительный фильтр подключается трубопровод холодного водоснабжения. Также в нижней точке системы монтируется сливной патрубок с краном на конце. Такое приспособление позволяет в случае необходимости слить весь теплоноситель из системы.

В частном домостроении обычно используют стандартные радиаторы с нижней схемой подключения. При этом каждая батарея для удаления воздушных пробок оснащается краном Маевского. Помимо этого в частных домах для «ленинградки» зачастую используют последовательный диагональный метод подключения батарей.

Но, несмотря на популярность таких схем разводки отопления, они обладают общим существенным недостатком — в них не предусмотрена регулировка уровня теплоотдачи каждой отдельно взятой батареи. Для решения этой проблемы существует кардинально другой способ подключения радиаторов.

Для улучшения работы отопительной системы посредством регулировки тепла каждого радиатора используется параллельное подключение всех батарей к стояку. При этом каждое отопительное устройство на входном и выходном патрубке оснащается запорной арматурой. Также в параллельный к батарее участок стояка, который в такой ситуации выступает в роли байпаса, монтируется игольчатый кран для регулировки интенсивности водяного потока через отопительную батарею. Это удалось достигнуть благодаря законам физики, ведь при полном открытии запорного механизма теплоноситель не потечёт вверх по батарее, преодолевая силу тяжести. Это приводит к тому, что при увеличении степени открытия вентиля, снижается температура в батарее.
