Высокотемпературная теплоизоляция: все секреты теплоизоляции высокотемпературных объектов

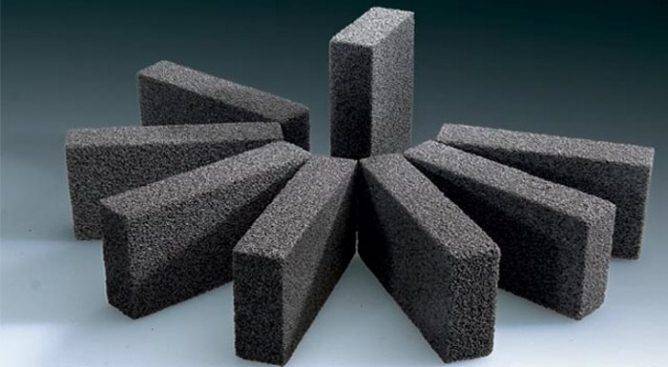

Пеностекло — чем отличается и как используется

Не менее достойный вариант — негорючая теплоизоляция на основе пеностекла (ячеистое стекло). Визуально материал имеет сходство с застывшей мыльной пеной с особой пористой поверхностью.

Производят его методом спекания стеклянной крошки с газообразователем, чаще каменным углем.

На фоне основного преимущества материала недостатки кажутся незначительными. К ним относят неустойчивость к механическим повреждениям и высокий вес.

Целесообразным использование пеностекла является для утепления стен подвальных помещений, не подверженных механическим повреждениям. Срок службы материала, заявленный производителем, составляет более ста лет.

Параметры огнестойких материалов

Выбор теплоизоляции ведется по определенным параметрам. Не всякий продукт в состоянии выдержать максимально высокую температуру или служить звукоизолятором, или нести какую-либо эстетическую нагрузку. Основными параметрами при выборе должны стать:

  • Способ изготовления. Это может быть минвата или высокотехнологичный базальтовый материал, или стекловолокно.
  • Плотность и, соответственно, удельный вес, который определяет способность выдерживать нагрузку на строительные конструкции.
  • Толщина. Регулируется областью применения и желаемым результатом. Для труб, например, может использоваться тонкий фетр или фольга, а для заполнения пустот в огнеупорных конструкциях – более толстый – маты или плиты;
  • Агрегатное состояние и внешний вид.

Как сделать самостоятельно?

  • Сначала берется необходимое количество термоизоляционных плит, которые вырезаются по размерам топки камина.

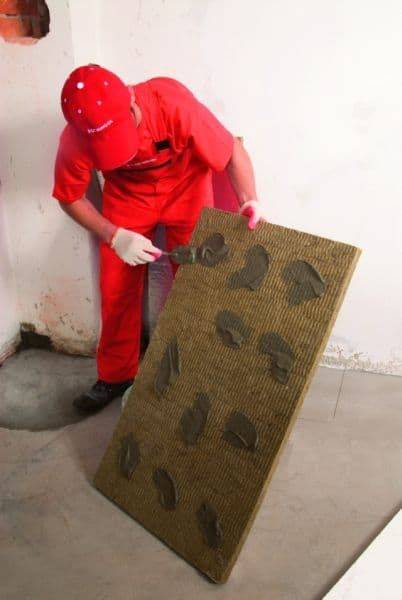

  • После этого наносится специальный жаростойкий клей (минеральный, на цементной основе), причем нанесение должно осуществляться точечно.
  • При монтаже фольгированного материала клей наносится на нефольгированную часть.
  • После этого плиты монтируют на стены. Стыки и иные отверстия необходимо заклеить специальным термостойким алюминиевым скотчем, который также может быть армированным.

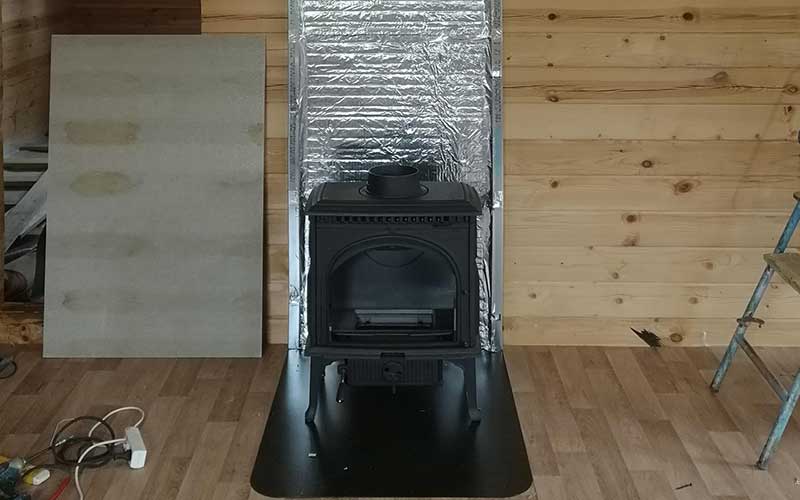

Когда основная теплоизоляционная часть самого камина закончена, начинается процесс монтажа декоративного портала (топки), но важно помнить, что между этим каркасом и слоем термоизоляции должно быть не менее 4 см, но и не более 10 см. Затем монтируются профили, где враспор устанавливают дополнительные плиты термоизоляции с соблюдением размеров. Сделать теплоизоляцию для котельных или в бане частного дома своими руками совсем несложно, если следовать нашим рекомендациям

Сделать теплоизоляцию для котельных или в бане частного дома своими руками совсем несложно, если следовать нашим рекомендациям.

Шаг первый- схемы укладки плит

Важно тщательно спланировать как будут уложены плиты. Знание точных размеров способствует минимизации покупки лишних плит и уменьшает количество отходов

Шаг второй-изоляция задней стенки

Задняя стена камина часто является внешней перегородкой, соответственно также имеет контакт с горячим воздухом, поэтому должна быть защищена плитами с алюминиевым экраном. Благодаря чего больше горячего воздуха будет оставаться внутри корпуса камина. Воздух- в дальнейшем будет распределяется в помещение. Плита монтируется механически при помощи дюбелей из нержавеющей стали или приклеивается с помощью высокотемпературного клеевого раствора.

Шаг третий – соединение плит

Чтобы избежать щелей через которые грязь может попасть наружу и внутрь камина, необходимо плотно сложить и соединить плиты. С этой целью применяется высокотемпературная адгезивная лента с алюминиевой фольгой для сохранения непрерывности стыков алюминиевой фольги, покрывающей плиты. Плиты укладываются фольгой внутрь камина.

Шаг четвертый – сохранение интервалов

Очень важно, чтобы изоляция не прислонялась к камину или топке. Между камином и плитами необходимо оставить воздушный зазор – не менее 4 см

Шаг пятый – изоляция каменных или деревянных элементов

Каменные и деревянные элементы в камине также следует изолировать. Существует большой риск, что отсутствие изоляции у этих элементов приведет к их повреждению.

Шаг шестой – монтаж стальных профилей

После установки изоляции, изготавливается корпус для гипсокартона из стальных профилей. Каркас при этом строится после установки нижней части камина.

Шаг седьмой – уплотнение

Чтобы теплоизоляция выполняла свою функцию, необходимо обратить особое внимание на два элемента: точный монтаж панелей и герметизация всех соединений алюминиевой лентой

Шаг восьмой – выделение барокамеры

Чтобы уменьшить нежелательное воздействие горячего воздуха от камина на потолок, прямо под потолком устанавливается декомпрессионная камера. В ее интерьере также устанавливают изоляцию. Следующим этапом работ является монтаж гипсокартонных листов к решетке.

Шаг девятый – установка вентиляционных решеток

В корпусе устанавливаются 2 вентиляционные решетки из материалов устойчивых к высоким температурам. Решетку для подачи воздуха устанавливают в нижней части корпуса, а для вытяжной вентиляции с противоположной стороны в верхней части. Декомпрессионная камера также должна иметь 2 вентиляционные решетки, обеспечивающие охлаждение перекрытия. Затем выполняются все необходимые отделочные работы.

Структура и состав теплоизолятора Астратек

Теплоизоляционное покрытие Астратек представляет собой высокотехнологичный материал, структура которого являет однородную суспензию или мастику. В состав жидкой теплоизоляции входят следующие компоненты: • акриловое связующее — полимеры • специальные наполнители – расширенный перлит • пигментирующие, ингибирующие и антипиреновые добавки (двуокись титана, окись цинка, кварц, бутадиен-стирольный латекс).

Покрытие астратек по консистенции напоминает густую краску, которую можно наносить на поверхность своими руками с применением кисти, распылителя или шпателя. После высыхания теплоизоляции Астратек, образуется надежное эластичное покрытие, обладающее теплозащитными и антикоррозионными качествами. Для справки: слой покрытия утеплителя в 1 мм способен обеспечить аналогичные теплоизоляционные свойства утеплителя из минваты 60 мм или кладки кирпичной толщиной до 380 мм.

Причем микропористость структуры утеплителя можно считать идеальной. Для покрытия жидким утеплителем характерна стабильная адгезия, атмосферостойкость и паропроницаемостью. Естественно, при наличии такого количества положительных качеств, выбор жидкого утеплителя будет произведен в пользу астратек теплоизоляции.

Поэтапная технология утепления

В связи с тем, что дымоходы бывают разных типов и конструкций, опишем, как правильно утеплить дымоходную трубу, изготовленную из кирпича, асбестоцемента и стали.

Дымоходы из асбестоцемента

Асбестоцементная труба

Чтобы понять, как утеплить дымоход из асбестовой трубы, разберем весь порядок работ поэтапно, следуя рекомендациям профессиональных строителей:

Для начала необходимо тщательно почистить место работы от пыли грязи;
Следующий шаг – изготовить специальный складной кожух для утеплителя (делается из оцинкованного железа)

При определении его параметров следует учесть, что между трубой и железом должно остаться не менее 6 см для утеплителя;
Обратите внимание на тот факт, что на асбестовую трубу надевается кожух собранный из нескольких частей, причем каждая из них не должна превышать 1,5 м;
В первую очередь следует закрепить нижнюю часть кожуха и тщательно набить его уплотнителем. Затем, надевается вторая часть и процедура повторяется. Данная конструкция должна проходить по всей длине асбестовой трубы.

Данная конструкция должна проходить по всей длине асбестовой трубы.

Схема теплоизоляции от домашнего мастера

Вот так выглядит асбестовый дымоотвод с кожухом

Нередко, многие из владельцев коттеджей обходятся без кожуха. Труба попросту обматывается рулоном минеральной ваты и стягивается скобами. Для того чтобы такой способ утепления стал действительно надежным, следует наматывать несколько слоев.

Стальные дымоходы

Итак, с асбестовыми трубами вроде разобрались, теперь посмотрим чем утеплить металлическую трубу дымохода. Вообще, многие производители строительных материалов выпускают уже готовые дымоходы, выполненные из нержавеющей стали. Конструкция достаточно проста и состоит всего и двух труб различных диаметров.

Как утеплить металлический дымоход? Для этого берем трубу меньшего диаметра и вставляем в трубу большего диаметра. Затем, оставшееся пространство между трубами засыпается любым из вышеперечисленных видов утеплителя. Если вас интересуют современные материалы, то можно вам посоветовать базальтовый утеплитель для дымохода, который по своей структуре напоминает минвату, но гораздо более практичный и долговечный.

Теплоизоляция стального дымохода

В принципе, утеплить железную трубу гораздо проще, чем ту же асбестовую, поэтому проблем здесь возникнуть не должно.

Кирпичный дымоход

Дымоотвод из кирпича

Утепление кирпичного дымохода – пожалуй, самый сложный вид из всех представленных в данной статье. Сейчас мы приведем несколько вариантов, из которых каждый сам выберет для себя, чем утеплить кирпичный дымоход:

Метод оштукатуривания. Для этого вам потребуется на дымоход закрепить армированную сетку. Затем приготовить раствор из извести, шлака и небольшой порции цемента. Полученный раствор накидать на всю поверхность дымохода и разровнять (вся работа производится в один слой, который должен быть не меньше 3 см).

Когда раствор подсохнет, можно будет накидать еще несколько слоев, а образовавшиеся трещины тут же замазать. Для придания привлекательного внешнего вида, в дальнейшем трубу можно побелить или же покрасить.

Схема теплоизоляции кирпичного дымоотвода

Утепление минватой. Для этого вам потребуется взять рулон базальтовой ваты и разрезать на куски, которые соответствуют размерам площади дымохода. Затем, утеплитель клеится к трубе при помощи скотча. Последний шаг работы – закладываем утеплитель (например, Роклайт) вторым слоем кирпичей или асбестоцементными плитами.

Процесс теплоизоляции дымохода минватой

Успехов!

Положительные факторы утепленного дымохода

После возведения дома, проведения работ по утеплению кровли, её изоляции, самое время браться за гидроизоляцию каналов. В такой работе есть сразу несколько положительных сторон, с которыми далее ознакомимся. Итак, изоляция трубы дымохода позволяет:

  • Сократить расход тепловой энергии, он заметно сокращается.
  • Сохранить и обезопасить сам переход через кровлю.
  • Обеспечить высокую износостойкость конструкции.
  • Создать определенный стиль интерьера, не опираясь на трубу.

В принципе особых сложностей данная работа не должна вызывать, однако все же стоит понимать, чтобы правильно изолировать, требуется выбрать тип изоляции подходящий конкретно к вашему дому и выполнял положенные на неё функции.

Утепление разных видов печных труб

Способы утепления будут отличаться в зависимости от конкретного вида трубы. Стоит остановиться более подробно на каждом варианте.

Утепление асбестоцементной трубы

Процесс включает в себя несколько этапов:

  1. Сначала наружную поверхность дымохода необходимо очистить от мусора.
  2. Затем нужно изготовить сборный стальной кожух (он будет состоять из нескольких частей, высота одной не должна превышать 1-1,5 метра).

При изготовлении следует учитывать, что между трубой и кожухом должно оставаться не менее 6 сантиметров для укладки теплоизоляционного материала, иначе утепление не будет эффективным.

  1. Теперь кожух следует по частям надевать на трубу, а пространство между ним и дымоходом заполнять утеплителем, например, каменной (базальтовой) ватой – это негорючая теплоизоляция. Но можно выбрать и другой вариант.
  2. Верхняя часть кожуха должна быть тщательно гидроизолирована.

Утепление трубы из кирпича

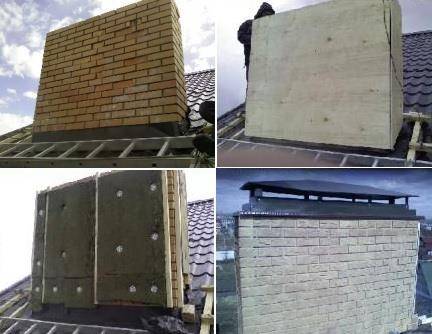

Этапы утепления кирпичной печной трубы

Утепление кирпичной трубы производится следующим образом:

  1. Необходимо нарезать минеральную вату на отрезки, имеющие площадь стенок дымохода.
  2. Полученные куски утеплителя крепятся к дымоходу с помощью скотча или пластиковых дюбелей с широкими головками.
  3. Теперь необходимо построить облицовку. Сделать её можно из кирпичной кладки или же из асбестоцементных плит.
  4. Если облицовка производилась с помощью кирпича, то поверхность можно дополнительно отштукатурить, что еще больше снизит потери тепла.

Утепление стальной трубы

Утепление стальной оцинкованной трубы

Как своими руками утеплить стальной дымоход? Выполнить это можно в соответствии со следующей технологией:

  1. Для утепления необходимо использовать стальной футляр. Если дымоход круглого сечения, то можно использовать стальную трубу большего диаметра. Разница должна составлять примерно 8-10 сантиметров.
  2. Футляр надевается на дымоход.
  3. В пространство между трубой и футляром утрамбовывается утеплитель. Это может быть керамзит, базальтовая или стекловата.

Утеплить трубу прямоугольного или квадратного сечения легко можно с помощью деревянного щита. Для этого вокруг нее сооружается конструкция из деревянных плит. Стоит учесть, что расстояние между щитом и стенкой дымохода должно быть равным 10 сантиметрам. В это пространство закладывается утеплитель, после чего стыки и открытые участки надежно гидроизолируются.

Соблюдайте все представленные в статье правила, и дымоход будет качественно выполнять возложенные на него функции и прослужит существенно дольше.

Минераловатный материал для теплоизоляции: «за» и «против»

Наиболее известный негорючий утеплитель — на основе минеральной ваты. Реализуется в рулонах и в виде матов. Отличается по показателям плотности и толщины. Отличительная особенность материала — сохранение эксплуатационных качеств даже при нагревании до 400 градусов Цельсия без риска повреждения.

Такая устойчивость к высоким температурам объясняется просто — минвату получают путем расплава прочных горных пород:

  • базальта;
  • доломита;
  • известняка.

Дополнительно в состав ваты включают металлургические шлаки. Материал имеет как преимущества, так и недостатки. Из минусов нужно отметить достаточно высокий уровень кислотности включенной в состав шлаковаты и неустойчивость теплоизоляции к влаге. Несомненными достоинствами считаются стойкость в высоким температурам и широкая область применения, начиная от утепления стен и заканчивая теплоизоляцией кровли.

Какой материал используется

Все строительные материалы, обеспечивающие изоляцию и пригодные к применению для камина, можно разбить на отдельные группы. Они включают в себя каменные волокна и кремнезем, суперизол, минерит, гипсоволокно, суперсил и вермикулит.

Каменные волокна получают, спрессовывая крошки габбродолерита и известняка. Полученную волокнистую структуру формуют в виде плит. Одну сторону плиты покрывает фольга, которая способна отражать излучение, ведь на этот вид распространения тепла приходится около половины всей энергии. Такая фольга способна выдержать температуру в несколько тысяч градусов. Данный материал достаточно долговечен и влагоустойчив. Способен оказать посильную помощь в сохранении целостности конструкции при возникновении пожара. Наиболее популярные марки волокна: PAROC FPS 17, ТЕХНО Т80, Rockwool.

Изоляция марки Rockwool

  • Технология использования кремнезема заключается в том, что производится плавление глинозема и кварцевого песка. Полученная стекловидная масса выдувается в виде волокна. Волокно уже является теплоизоляционным материалом, но для удобства его применения выпускается в форме плит или рулонов. Такое вещество обладает гибкостью, что позволяет с легкостью изолировать поверхности, не отличающиеся идеальной плоскостью.
  • Изделия, в основе которых применяется силикат кальция, обладают неплохими теплоизоляционными свойствами. Суперизол является одним из представителей этого класса. Его пористая структура не только улучшает технические характеристики, но и способствует легкой обработке. Плитами из суперизола производят изоляцию корпусов и дымоходов каминов. Их монтируют на клей или на саморезы. Рабочая температура материала не должна превышать 1200 °С градусов.
  • Плиты из вермикулита представляют прессованную структуру зерен вещества. Это довольно жесткая конструкция, благодаря чему поверхность плиты готова к отделке декором. Они обладают относительно высокой плотностью, но при этом отлично пилятся и обрабатываются. Характерны своей долговечностью. Покупатели проявляют повышенный интерес к маркам Thermax, GRENAR-ISOL и Scamol.

Панели из огнеупорного материала суперизол

  • Суперсил – материал гибкий. Он выпускается в виде ткани из кремнезема, имеющей прослойку в виде фольги. Но такое производство дорого обходится по себестоимости, что сказывается на конечной цене рулонов ткани.
  • Листы из гипсоволокна получают путем смешивания целлюлозы с гипсом и дальнейшей их прессовки. Отличительная черта таких листов заключается в том, что они могут быть использованы, как строительный материал. Гипсоволокно не терпит деформаций, поэтому применяется только при изоляции корпуса камина, стен и пола.

Чем утеплить дымоходную трубу на улице из кирпича?

Обычно кирпичные дымоходы устанавливаются в домах старой постройки, которые сооружены по типу классической архитектуры. Для утепления таких конструкций лучше всего использовать штукатурку.

Вам нужно покрыть трубу несколькими слоями раствора из шлаков и извести. Общая толщина слоя, который вы будете наносить, должен быть как минимум 40 мм

Причем важно, чтобы каждый новый слой был гуще предыдущего. Во время оштукатуривания дымохода хорошо промазываются все трещины

Все, что располагается выше крыши, нужно покрыть защитным слоем масляной краски. Так вы сможете не беспокоиться, что материал повредится под воздействием плохой погоды.

Если производить утепление для дымовой трубы подобным способом, то вы сможете сэкономить до ¼ вырабатываемой тепловой энергии.

Вторым ответом на вопрос, чем утеплить дымоход, является расположение их внутри коробов, которые устанавливаются вокруг последних. Вы можете применять асбоцементные плиты, дерево или листовой металл, из которых и делается сам короб. Сам утеплитель нужно уложить между внутренними стенками короба и дымоходом.

В качестве теплоизолирующих материалов могут выступать: сухая земля, битое стекло, кирпич, минеральная вата. Осуществляя утепление таким образом, вы сможете сэкономить половину вырабатываемой тепловой энергии.

Выполнить утепление подобным способом достаточно сложно, очень важно соблюсти все пропорции и технику выполнения. Поэтому лучше доверить работу специалистам

Чем лучше утеплять металлическую трубу дымохода?

Если утепление трубы проводится своими руками, необходимо учитывать тот факт, что температура нагревания системы может быть очень высокой – до 200-300 градусов. В качестве утеплителя для дымоходных труб подойдёт только полностью лишенный свойства горючести материал. Таковыми являются различные волокнистые утеплители, стекловата, минеральная вата, шлакобетонные плиты. Изолировать дымоход можно и с применением штукатурного раствора. Для теплоизоляции дымоходов типа «сендвич» также используются гильзы из нержавеющей стали.

В продаже имеются готовые цилиндрические утеплители. Они обеспечивают полную защиту дымохода и снабжены специальным экраном из фольги. Теплоизоляционные трубчатые конструкции бывают разных диаметров, поэтому ими можно осуществить утепление разногабаритных дымоходов.

Расчёт материалов и параметров конструкции

Перед закупкой утеплителя и материалов, необходимых для сборки каркаса вокруг конструкции дымохода, потребуется провести их расчёт. Это позволит сэкономить средства, особенно если для утепления будут использоваться специализированные дорогие изделия.

Перед проведением расчётов потребуется измерить:

  • внешнее сечение дымовой трубы;
  • длину и ширину (диаметр) дымохода;
  • высоту трубы от вводного патрубка.

Полученные данные позволяют произвести расчёт необходимого количества теплоизоляционного материала и дополнительных принадлежностей. В качестве примера рассчитаем материалы для утепления стального дымохода сечением 200 мм и высотой 5 м.

Для теплоизоляции дымоходов круглой формы выпускаются уже готовые цилиндрические фрагменты утеплителей

При использовании базальтовой «скорлупы» потребуются изделия общей длиной 5 погонных метров с внутренним диаметром цилиндра 210 мм. Плотность утеплителя — 120–150 кг/м 3 . Толщина теплоизолятора выбирается с учётом температурного режима в регионе. Для эксплуатации в условиях российской зимы достаточно цилиндров толщиной 70–100 мм. В качестве внешней трубы потребуется изделие из оцинкованной стали сечением 280–310 мм общей длиной 5 м.

Основные требования, предъявляемые к дымоходным системам для газовых котлов

При установке дымоходных каналов для обеспечения их эффективной работы и пожарной безопасности следует точно выполнять требования, прописанные в нормативной документации СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Их основными положениями являются следующие пункты:

  • Сечение дымохода (диаметр трубы) не должно быть меньше выходного патрубка котла.
  • Основная труба должна располагаться вертикально без наклонных участков (допустим уклон не больше 30 градусов), в ее конструкции не должно быть искривлений и зауженных участков.
  • Максимальное число поворотов в отводной магистрали – не более трех при длине ответвлений в сторону до 1-го метра.
  • Допустимое расстояние между стенками дымоотвода и негорючими поверхностями – не меньше 5 см., если он проходит через горючие стены и крышу, допускаемое расстояние более 25 см.
  • Материал изготовления дымоходного канала должен быть устойчив к высоким температурам и иметь структуру, препятствующую пропусканию газов.
  • Все соединения должны быть герметичны, изоляция не должна пропускать влагу и газы.
  • В месте прохождения трубного канала через крышу конструкция должна быть цельной и без стыков.

Рис. 3 Схема обвязки котла

  • В нижней части трубы обычно располагается элемент для сборки конденсата. Материал его изготовления должен быть стойким к воздействию влаги и продуктам сгорания газа.
  • В местах, где предусмотрены повороты, обязательно расположение люков ревизии для очистки дымопровода от загрязнений и конденсата.
  • Длина дымоходного канала должна обеспечивать хорошую тягу, высота его наружной части должна составлять не менее 50 см. над коньком крыши.
  • При установке отводного канала для дыма обязательно наличие в его верхней части защитного козырька для предотвращения попадания загрязнений и атмосферных осадков.

Какие материалы лучше использовать для утепления дымовой трубы

Выбирая утеплитель для дымовых труб, следует учитывать, что при нагревании системы, температура ее поверхности может достигать 200-300 ℃. Следовательно, материал для теплоизоляции дымохода должен быть абсолютно негорючим и устойчивым к высоким температурам.

К таким материалам можно отнести шлакобетонные плиты, минеральную или стекловату, прочие утеплители с волокнистой структурой. Как вариант, в качестве теплоизоляции для дымоходных труб может служить обычный раствор для штукатурки. Если дымоход изготовлен из труб «сэндвич», то утеплителем могут служить нержавеющие стальные гильзы.

Важно помнить, что конечная масса дымохода вместе с утепляющим слоем должна быть такой, чтобы кровля могла выдержать подобную нагрузку. В противном случае, очень тяжелая труба со временем провалится внутрь дома

Оптимально в данном случае использовать легкие утеплители, как минеральная вата, например.

Дополнительные рекомендации

Пеностекло плохо переносит ударные нагрузки, поэтому при использовании уделяют внимание его защите от случайных механических воздействий. Если слой рулонного материала для получения расчетной теплоизоляции помещения получается слишком толстым, то используют фольгированный утеплитель. Наличие дополнительного слоя фольги заметно понижает коэффициент теплопроводности

Наличие дополнительного слоя фольги заметно понижает коэффициент теплопроводности

Если слой рулонного материала для получения расчетной теплоизоляции помещения получается слишком толстым, то используют фольгированный утеплитель. Наличие дополнительного слоя фольги заметно понижает коэффициент теплопроводности.

Перед тем как устраивать теплозащитный слой из сыпучих материалов, выстилают рулонную пароизоляцию. Вермикулит и перлит рекомендуется покрывать сверху гидроизоляционной пленкой.
