Оборудование для объектов с большим потреблением тепла
Для полного обеспечения потребностей в тепловой энергии жилых и коммерческих зданий, площадью более 200 м². Дистанционное управление, каскадная эксплуатация, взаимодействие с рекуператорами и гелиосистемами – расширяют возможности пользователя в создании комфортной температуры.
8. WATERKOTTE EcoTouch DS 5027.5 Ai (Германия) – от 708 521 руб.
Модификация DS 5027.5 Ai – самая мощная в линейке EcoTouch. Стабильно прогревает теплоноситель отопительного контура и обеспечивает тепловой энергией систему ГВС в помещениях до 280 м².
Спиральный (самый производительный из существующих) компрессор; регулировка скорости потока теплоносителя позволяет получить стабильные показатели температуры на выходе; цветной дисплей; русифицированное меню; аккуратный внешний вид и низкий уровень шума. Каждая деталь для комфортной эксплуатации.
При активном пользовании точками водоразбора включаются тэны, из-за чего энергопотребление увеличивается на 6 кВт/ч.
| Характеристика | Значение |
|---|---|
| Схема работы | Рассол-вода |
| Тепловая мощность, кВт | 26 /19.6 |
| Потребляемая электроэнергия (сеть, V/насосы, компрессор/тэны), кВт/ч | 380 / 4.3 / 6 |
| Температура теплоносителя на выходе, °С | 65 |
| Диапазон рабочей температуры первичного контура, °С | 0… +35 |
| Хладагент, тип | R410A |
| Вес, кг | 183 |
9. DANFOSS DHP-R ECO 42 (Швеция) – от 1 180 453 руб.
Достаточно мощное оборудование для того чтобы обеспечить тепловой энергией систему горячего водоснабжения и отопительные контуры многоуровневого коттеджа с постоянным проживанием.
Вместо дополнительного обогревателя для ГВС, здесь задействован поток горячей воды с подачи отопительного контура. Пропуская уже горячую воду через пароохладитель, тепловой насос разогревает воду в дополнительном теплообменнике ГВС до 90 °С. Стабильная температура в СО и баке ГВС поддерживается за счёт автоматической регулировки скорости циркуляционных насосов. Подходит для каскадного подключения (до 8 ТН).
Нет тэнов для отопительного контура. Дополнительные ресурсы отбираются у любого сочетаемого котла – блок управления возьмет от него столько тепла, сколько требуется в конкретном случае.
При расчёте места под монтаж теплового насоса необходимо оставлять зазор в 300 мм между стеной и задней поверхностью устройства (для удобства контроля и обслуживания коммуникаций).
| Характеристика | Значение |
|---|---|
| Схема работы | Рассол — вода |
| Тепловая мощность, кВт | 41.4 |
| Потребляемая электроэнергия (сеть, V/насосы, компрессор), кВт/ч | 380 / 9.6 |
| Температура теплоносителя на выходе, °С | 65 |
| Диапазон рабочей температуры первичного контура, °С | -10… +20 |
| Хладагент, тип | R410A |
| Вес, кг | 290 |
10. Viessmann Vitocal 300-G WWC 110 (Германия) – от 630 125 руб.
В роли теплоносителя первого контура – грунтовые воды. Отсюда и постоянная температура на первом теплообменнике, и самый высокий коэффициент СОР.
Среди плюсов — вспомогательный электронагреватель небольшой мощности на первом контуре и фирменный контроллер (по сути – беспроводной пульт) для удалённого управления.
Минус — работоспособность циркуляционного насоса, состояние магистрали и теплообменника первого контура зависит от качества перегоняемых грунтовых вод. Фильтрация обязательна.
Исключить появление сложно решаемых проблем с дорогостоящим оборудованием, поможет анализ грунтовых вод. Который следует сделать до покупки теплового насоса системы «вода-вода».
| Характеристика | Значение |
|---|---|
| Схема работы | Вода — вода |
| Тепловая мощность, кВт | 13.6 |
| Потребляемая электроэнергия (сеть, V/насосы, компрессор/тэны), кВт/ч | 400 / 2.3 / 9 |
| Температура теплоносителя на выходе, °С | 60 |
| Диапазон рабочей температуры первичного контура, °С | 0… +35 |
| Хладагент, тип | R 407 C |
| Вес, кг | 152 |
Высокая экономичность
Главная отличительная особенность тепловых насосов в сравнении с традиционными источниками тепла – высокая эффективность работы, а значит и економичность.
Как правило, тепловой насос способен произвести около 3-5 кВт тепловой энергии, используя всего 1 кВт электрической энергии. Электрический котел из 1 кВт электроэнергии производит 0,9-1 кВт тепловой энергии. То есть тепловые насосы дают в 3-5 раз больше тепловой энергии в сравнении с электрокотлами.
Тепловые насосы австрийской компании Heliotherm имеют ещё более высокий коэффициент преобразование тепла (COP), который може достигать значения 6-7. То есть тепловые насосы Heliotherm могут производить до 7 кВт тепловой энергии, затратив для этого всего лишь 1 кВт электрической энергии.

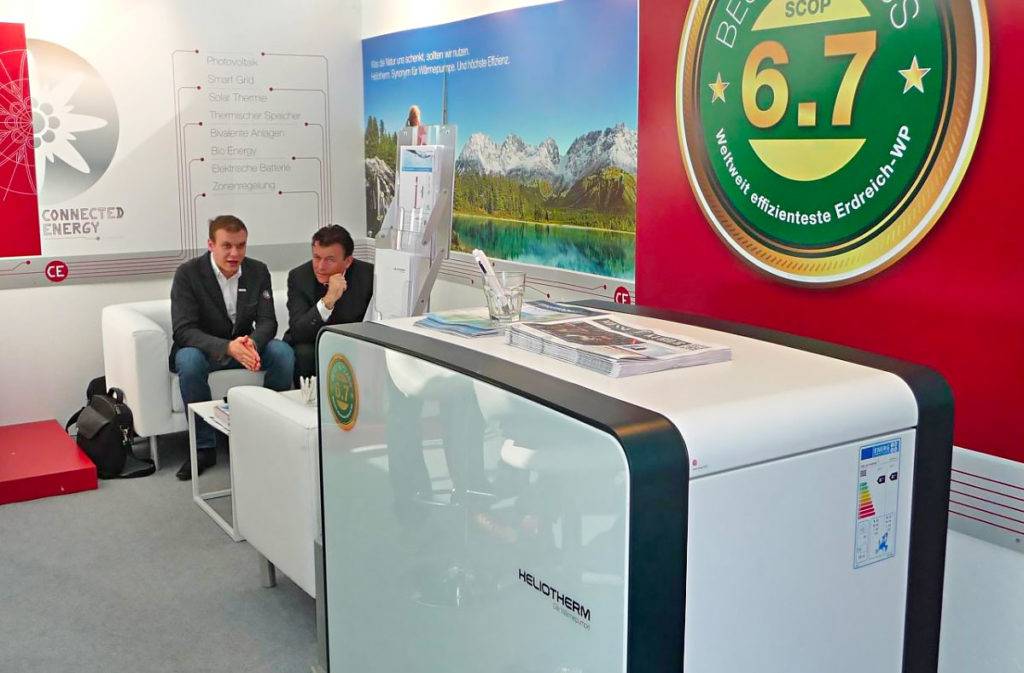

Тепловой насос Heliotherm с рекордно-высоким показателем SCOP=6,7
Каким образом это возможно? Дело в том, что тепловые насосы не производят тепло с помощью нагрева, они переносят низкопотенциальное тепло с улицы в дом (читайте статью «Как работает тепловой насос?»).
Ещё очень важный момент в вопросе экономичности тепловых насосов — использование электрической энергии. Кроме того, что тепловой насос использует минимум электроэнергии стоит сказать, что домовладелец платит за «свет» по минимальным ценам. На данный момент на территории Украины действует специальный тариф на электроэнергию для отопления дома тепловым насосом с потреблением до 3000 кВт в месяц.
Наиболее экономичны тепловые насосы двух типов: тепловые насосы Грунт-Вода и тепловые насосы Вода-Вода. Менее экономичны, но более дешевые при монтаже тепловые насосы Воздух-Вода. В любом случае при выборе теплового насоса нужно обязательно проконсультироваться со специалистами, чтобы принять правильное и обоснованное решение.
Виды насосов
Выше мы уже рассказали, на какие категории можно разделить ТН в зависимости от того, какие типы источников тепла используются. Остановимся на них подробнее.
Геотермальные системы
В качестве источника тепла у ТН используется запасенная тепловая энергия земли. Такие насосы считаются самыми эффективными, потому что температура грунта остается постоянной в течение всего года.
Эти системы подразделяются на горизонтальные и вертикальные. Но для их применения требуется довольно большая площадь под горизонтальные трубы. Для вертикальных систем необходимо выполнить значительные земляные работы.
Геотермальные с открытым циклом
В качестве теплообменника у ТН используется вода из водоема. Она после использования в качестве теплообменной жидкости снова возвращается в водоем. Допускается при наличии достаточного объема чистой воды и разрешения экологического законодательства.
Насосы закрытого цикла с теплообменником
Установка теплового насоса является самым эффективным вариантом, но в то же время и самым затратным.
Замкнутый тип ТН делится дополнительно на:
- Горизонтальные — самые эффективные при условии, что имеется доступ к большим по площади земельным участкам. Размещаются в траншеях, которые расположены ниже промерзания грунта.
- Вертикальные — используются в тех случаях, когда нет достаточного по площади земельного участка. Используются скважины глубиной до 200 метров — в них монтируются теплообменники.
Системы воздух-воздух, вода-вода и воздух-вода
Тепловую энергию воздушный ТН берет из атмосферы. Для монтажа такая конструкция отличается простотой.
Положительные свойства:
- поставить оборудование так же легко, как подключить кондиционер или холодильник;
- для установки не нужен большой теплообменник;
- после подключения сразу готов к работе;
- установка требует минимального обслуживания;
- не нужно монтировать систему отопления;
- обладает низкой стоимостью;
- отсутствует бак-накопитель.
Но такой насос обладает и существенными отрицательными свойствами:
- большая зависимость степени потребления электроэнергии от температуры уличного воздуха;
- необходимость в резервном источнике тепла при сильных морозах;
- наружный блок в морозы может обмерзать.
Воздух-воздух
Воздушный насос по принципу работы напоминает тот, что применяется в кондиционере в режиме обогрева с единственным отличием: ТН настроен на отопление, а кондиционер — на снижение температуры в комнате.
Принцип действия установки воздух — воздух заключается в следующем. Воздух, даже при низких температурах, имеет некоторое количество энергии. Только при абсолютном нуле тепловая энергия отсутствует. Большинство ТН способны получать тепло при температуре -15 °С. В настоящее время некоторые производители выпускают станции, сохраняющие отбор тепла при -30 °С. Забор тепла происходит при помощи испарения фреона, который циркулирует по внутреннему контуру. Для этой цели используется испаритель, в котором хладагент преобразовывается из жидкого состояния в газообразное. При этом поглощается тепло.
Следующим блоком, который расположен в этой системе теплоснабжения, является компрессор, который фреон из газообразного состояния превращает в жидкое. При этом выделяется тепло. Эффективность установки воздух — воздух напрямую зависит от температуры окружающей среды. Чем она ниже, тем производительность станции уменьшается.
Вода-вода
При такой системе во внутреннем контуре циркулирует легко испаряющаяся жидкость, например, фреон. В качестве контура внутри помещения могут быть водяные трубы, регистры или батареи, заполненные водой.
В качестве внешнего контура может выступать любой водоем с достаточно большим количеством воды — река, озеро или пруд. В этом случае теплоноситель забирает тепло из внешнего контура и отдает его контуру внутри помещения.
Воздух-вода
ТН типа воздух — вода является наиболее универсальной моделью. Она весьма эффективна в теплое время года, но в холодное время производительность существенно падает.
Простой монтаж является преимуществом системы — подходящее оборудование монтируется в любом месте. Тепло, которое удаляется из помещения в виде газа либо дыма, может повторно использоваться.
Водяной ТН берет тепло из грунтовых вод, которые прокачиваются через испаритель. Подобный ТН отличается неплохой эффективностью и повышенной стабильностью: эффективность — это результат значительной теплоотдачи воды. Разумеется, для использования установки такого типа нужно, чтобы грунтовые воды на территории имелись в достаточном количестве. Желательно, чтобы вода находилась не глубже 30 метров.
Что такое тепловой насос для отопления частного дома? Как работает?
Специальное устройство, которое способно извлекать тепло из окружающей среды называется тепловой насос.
Применяются такие приборы в качестве основного или дополнительного метода обогрева помещений. Некоторые устройства также работают на пассивное охлаждение здания — при этом насос применяется как для летнего охлаждения, так и для зимнего обогрева.
В качестве топлива используется энергия окружающей среды. Такой обогреватель извлекает тепло из воздуха, воды, грунтовых вод и так далее, поэтому это устройство относят к классу возобновляемых источников энергии.
Важно! Для работы таких насосов требуется подключение к электросети. В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан
В зависимости от источника тепла различают водяные, воздушные и другие устройства
Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)
В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)
В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло).
Большинство приспособлений работают как при положительных, так и при отрицательных температурах, однако КПД устройства напрямую зависит от внешних условий (т. е. чем выше температура окружающей среды, тем мощнее будет устройство). В общем случае прибор работает следующий образом:
- Тепловой насос вступает в контакт с окружающими условиями. Обычно аппарат извлекает тепло из земли, воздуха или воды (в зависимости от типа устройства).
- Внутри прибора установлен специальный испаритель, который заполнен хладагентом.
- При контакте с внешней средой хладагент закипает и испаряется.
- После этого хладагент в виде пара поступает в компрессор.
- Там он сжимается — благодаря этому серьёзно повышается его температура.
- После этого разогретый газ поступает в систему отопления, что приводит к нагреванию основного теплоносителя, который и используется для отопления помещений.
- Хладагент понемногу охлаждается. В конце он превращается обратно в жидкость.
- Потом жидкий хладагент поступает в специальный клапан, который серьёзно понижает его температуру.
- В конце хладагент вновь попадает в испаритель, после чего цикл нагрева повторяется.
Фото 1. Принцип работы теплового насоса типа грунт-вода. Синим цветом показан холодный теплоноситель, красным — горячий.
Преимущества:
- Экологичность. Такие устройства относятся к возобновляемым источникам энергии, которые не загрязняют атмосферу своими выбросами (тогда как в случае использования природного газа образуются вредные парниковые испарения, а для производства электроэнергии часто применяется сжигание угля, из-за чего также загрязняется воздух).
- Хорошая альтернатива газу. Тепловой насос идеально подойдёт для отопления помещений в случаях, когда использование газа затруднительно по тем или иным причинам (например, когда дом находится вдали ото всех основных инженерных сетей). Насос также выгодно отличается от газового отопления тем, что для установки такого прибора не требуется получать государственное разрешение (но при бурении глубокой скважины его все же придётся получить).
- Недорогой дополнительный источник тепла. Насос идеально подойдёт в качестве дешёвого вспомогательного источника питания (оптимальный вариант — применение газа зимой и насоса — весной и осенью).
Недостатки:
- Тепловые ограничения в случае использования водяных насосов. Все тепловые аппараты хорошо функционируют при положительных температурах, тогда как в случае работы при отрицательных температурах многие насосы перестают работать. В основном это связано с тем, что при этом вода замерзает, что делает невозможным её применение как источника тепла.
- Могут появиться проблемы с устройствами, которые в качестве тепла используют воду. Если для нагрева применяется вода, то потребуется найти её стабильный источник. Чаще всего для этого следует пробурить скважину, благодаря чему расходы на монтаж устройства могут возрасти.
Внимание! Насосы обычно стоят в 5—10 раз дороже газового котла, следовательно использование таких приборов в целях экономии в ряде случаев может быть нецелесообразно (чтобы насос окупился, потребуется подождать несколько лет)
Бытовой теплонасос
Вначале стоит разобрать, что же такое теплонасос. Тепловым насосом называется система, которая используется для переноса тепловой энергии от одного источника к другому, при этом температура последнего заметно возрастает. Это является альтернативой всем другим источникам добычи энергии. Тепловые насосы помогают очень дешево получить тепловую энергию, не затронув окружающую среду.
Бытовой теплонасос работает по свойству, что тело, которое обладает температурой, выше или равной абсолютному нулю, несет в себе запасы энергии тепла. Запас можно легко подсчитать, если знать массу и теплоемкость тела.
И, если в этом ракурсе вернуться к морям, океанам, любым водам, которые обладают сумасшедшей массой, то можно понять очевиднейшую вещь, они содержат в себе великие запасы энергии тепла, которые можно начать использовать, не нанося ущерб окружающей среде.
Однако просто так забрать энергию не получиться, вначале нужно понизить ее температуру.
Плюсы и минусы теплового насоса «воздух-вода»
Воздушный тепловой агрегат использует самую дешевую энергию. Наряду с высоким КПД он также привлекает покупателей такими преимуществами:
- Экономит электричество. Установки, как правило, имеют сертификаты энергоэффективности класса А, А+ или А++ (стандарты ЕС).
- Работает тихо.
- Просто программируется. Может управляться автономно.
- В отличие от систем «земля-вода» и «вода-вода», для монтажа первичного контура не требуется бурения скважин, прокладки труб и т.п. Достаточно вентилятора, установка которого проще и гораздо дешевле.
- Доступен для монтажа на высоте нескольких этажей в условиях города. Для земляных и водных «коллег» нужен участок земли или водоём. Соответственно, нет потребности в дополнительных документальных разрешений от контролирующих органов.
- Пригоден для модификации и объединения с системой вентиляции. Тем самым, поможет улучшить воздухообмен в помещении.
Работа теплового насоса Разумеется, подобная система отопления имеет и недостатки:
- Чем холоднее, тем ниже КПД. При температуре ниже -7°С эффективность бытового воздушного теплового насоса, по законам физики, будет очень низкой. Очень мощный промышленный, которым обогревают офисы, социальные учреждения и т.п., способен выдержать до -25°С.
- Зависимость от сети. Аппарат не будет работать, если прекратится подача электричества.
Принцип работы теплового насоса воздух-воздух
Общий принцип работы ТН во многом напоминает тот, что используется в кондиционере, в режиме «обогрев помещения», с единственным отличием. Теплонасос «заточен» на отопление, а кондиционер на охлаждение комнат. Во время работы используется низкопотенциальная энергия воздуха. В результате расход электроэнергии сократился более чем в 3 раза.
Принцип действия тепловой насосной установки воздух-воздух, если не вдаваться в технические подробности, следующий:
- Воздух, даже при отрицательной температуре, сохраняет определенное количество тепловой энергии. Это происходит до тех пор, пока температурные показатели не достигнут абсолютного нуля. Большинство моделей ТН способны извлекать тепло при достижении температуры -15°С. Несколько известных производителей выпустило станции, сохраняющие работоспособность при -25°С и даже -32°С.
- Забор низкопотенциального тепла происходит благодаря испарению фреона, циркулирующего по внутреннему контуру ТН. Для этого используется испаритель – блок, в котором создаются оптимальные условия для преобразования хладагента из жидкого в газообразное состояние. При этом, согласно физическим законам, поглощается большое количество тепла.
- Следующим блоком, расположенным в системе теплоснабжения воздух-воздух, является компрессор. Именно сюда подается хладагент в газообразном состоянии. В камере нагнетается давление, что приводит к резкому и существенному нагреву фреона. Через форсунку, хладагент впрыскивается в конденсатор. Компрессор для теплового насоса имеет спиралевидное исполнение, что облегчает запуск при низких температурах.
- Во внутреннем блоке, располагающемся непосредственно в помещении, находится конденсатор, выполняющий одновременно функцию теплообменника. Газообразный разогретый фреон, целенаправленно конденсируется на стенках модуля, отдавая при этом тепловую энергию. ТН распределяет полученное тепло, подобным к сплит-системе образом. Допускается канальное распределение нагретого воздуха. Особенно практично такое решение при нагреве больших многоквартирных зданий, складских и промышленных помещений.
Принцип работы теплового насоса воздух-воздух и его эффективность напрямую связаны с температурой окружающей среды. Чем холоднее «за окном», тем ниже производительность станции. Работа теплового насоса воздух-воздух при температуре минус -25°С (в большинстве моделей) полностью прекращается. Чтобы компенсировать недостаток тепла, устанавливают резервный котел. Оптимально одновременное использование электрического тэна.
Тепловые насосы воздух-воздух состоят из двух блоков наружного и внутреннего размещения. Конструкция во многом напоминает сплит-систему и устанавливается подобным образом. Внутренний блок монтируется на стену или потолок. Настройки выставляются с помощью дистанционного управления.
Чем отличается ТН воздух-воздух от кондиционера
ТН воздух-воздух работает как кондиционер, но имеет существенные отличия, заключающиеся в особенностях конструкции и производительности
Хотя существует внешнее сходство, на самом деле, отличия, если обратить внимание на технически характеристики, существенны:
- Производительность – тепловой насос воздух-воздух для отопления дома, максимально эффективно работает на нагрев помещения. Некоторые модели способны охлаждать воздух. Во время кондиционирования помещения, энергоэффективность существенно уступает обычным кондиционерам.
- Экономичность – даже инверторные кондиционеры, во время работы тратят больше электроэнергии, чем требует отопление тепловым насосом типа воздух – воздух. При переходе в режим обогрева, затраты электричества еще больше увеличиваются. У ТН коэффициент энергоэффективности определяется согласно СОР. Средние показатели станций равняются 3-5 единицам. Затраты электричества в таком случае составляют 1 кВт на каждые 3-5 кВт полученного тепла.
- Сфера применения – кондиционеры используют для вентиляции и дополнительного обогрева помещения, при условии, что температура окружающей среды не будет меньше +5°С. Тепловые насосы воздух-воздух, применяются в качестве основного источника отопления в течение всего года в средних широтах. При определенной модификации, могут использоваться для охлаждения комнат.
Мировой опыт использования тепловых отопительных насосов системы воздух-воздух, убедительно доказал, что использование возобновляемых источников энергии не только возможно, но и экономически выгодно, несмотря на необходимость первичных капиталовложений.
Типы тепловых насосов
Рассмотрим рабочие характеристики и типы тепловых насосов. Что касается условий эксплуатации, их можно использовать в достаточно широком температурном диапазоне от -30 °С до +35 °С. Наиболее распространенными считаются компрессионные и абсорбционные насосы. Первые обеспечивают циркуляцию в системе за счет механической и электрической энергии, вторые переносят тепло с помощью самого источника тепла. Абсорбционные насосы более экономичные, но имеют более сложную конструкцию и стоят дороже.
В зависимости от типа источника тепла тепловые насосы можно поделить на:
- геотермальные, забирающие тепло земли или воды (грунтовых вод, водоемов и т.д.);
- воздушные, забирающие тепло воздуха;
- насосы вторичного тепла, забирающие тепло, которое выделяется при отоплении, рабочих процессах на производстве и т.д. Обычно такие насосы используются именно на производствах, где есть источники «ненужного» тепла.
В качестве теплоносителя в тепловых насосах может использоваться вода, воздух, грунт или их комбинации.
Геотермальные тепловые насосы бывают замкнутыми и открытыми. Открытые системы используются для нагрева воды, которая попадает в контур, нагревается и выводится наружу. Использовать такую систему можно, если поблизости есть достаточно большой источник воды с достаточным объемом. Кроме того, вода, прошедшая через систему, не должна загрязнять окружающую среду, а ее выброс нужно согласовывать с государственными учреждениями.
Более предпочтительными являются замкнутые системы, которые тоже можно поделить на несколько типов:
- с горизонтальным расположением коллектора, когда он монтируется в выкопанной в земле траншее ниже уровня промерзания грунта. В зависимости от климата и типа грунта глубина монтажа коллектора может меняться, в среднем же она составляет порядка 1,5 м. Для увеличения площади и объема контура при сокращении затраченной площади коллектор лучше укладывать кольцами. Этот тип требует наличия на участке значительной свободной площади, что не всегда возможно;
- с вертикальным расположением коллектора, когда он размещается в скважине на глубине порядка 200 м. Такой тип используется в случаях, когда на участке не удается выделить нужную площадь для установки теплового насоса или же поверхность участка неровная;
- водный, когда коллектор монтируется в водоеме (природном или искусственном) на глубине ниже его промерзания. В этом случае коллектор тоже желательно размещать кольцами для экономии площади. Для установки водного теплового насоса должны быть соблюдены некоторые условия: объем воды в водоеме должен быть достаточным для получения нужного количества тепла, а также глубина водоема должна быть довольно большой, чтобы вода в нем не промерзала до самого дна.
