Как сделать тепловой насос

Очевидные плюсы установки теплового насоса для отопления частного дома

Рассмотрим основные преимущества таких систем:

• Прежде всего они чрезвычайно экономны. Расчеты показывают, что расходы на отопление при использовании такой системы снижаются в семь раз. Система требует для своей работы электричество, но всего 1 киловатт электричества даст вам 4-7 киловатта тепловой энергии, из которых до 85 процентов достанутся вам абсолютно бесплатно. При этом система одинаково эффективно может как нагревать помещение, так и охлаждать его.
• В таких системах очень низки эксплуатационные расходы. Вам придется платить только за небольшое количество потраченной электрической энергии.
• Вам не придется бегать по инстанциям, согласовывая подключение дома к магистральным линиям теплоснабжения, к газовым магистралям. Вас не будут волновать проблемы прорывов и протечек на этих трассах.
• Единственным недостатком такой системы является стоимость ее установки. Впрочем, вы вполне можете прикинуть, через сколько лет установленная система может окупить свое приобретение и монтаж.

Выгодно ли ставить тепловой насос в современных условиях (видео):

Сборка простого насоса из кондиционера

Современные кондиционеры могут выполнять функцию ТН воздух—воздух. Но их производительность падает вместе с температурой наружного воздуха.

Доработав кондиционер, можно получить действительно работающую модель насоса. Для этого можно собрать самодельный ТН своими руками по рабочим вариантам чертежей из кондиционера, который отбирает энергию не у наружного воздуха, а от проточной воды. В этом случае от кондиционера используется только компрессор.

1. К компрессору нужно сделать теплообменник. Медная трубка длиной 30 метров наматывается в форме змеевика на цилиндр. После чего эту конструкцию нужно поместить в стальную емкость, которая имеет патрубки для воды.
2. Компрессор необходимо присоединить к нижнему вводу теплообменника, а к верхнему подключить регулирующий клапан.
3. Заправить систему фреоном лучше всего поручить мастеру.
4. Дальше следует всю конструкцию проверить и произвести пробный пуск ТН.
5. После устранения недостатков система отключается от напряжения, все закрепляется, закрывается защитными кожухом и включается в работу.

Обогрев кондиционером зимой: плюсы и минусы

Кондиционер – это специальный бытовой прибор, предназначенный для охлаждения воздуха. Производители климатической техники оснащают современные сплит-системы функцией обогрева, что позволяет владельцу эксплуатировать кондиционер не только летом, но и в холодное время года, создавая в помещении теплую комфортную атмосферу. Благодаря встроенной системе настроек пользователь может устанавливать необходимую температуру воздуха в помещении.

Опция обогрева – неоспоримый плюс климатических систем. Но есть и минусы.

Особенности и недостатки обогрева кондиционером:

1. Кондиционер не является полноценным прибором отопления, поэтому многие производители рекомендуют использовать их в качестве дополнительного источника тепла или для обогрева комнат в межсезонье, когда еще не работает центральная отопительная система. Но если подобрать кондиционер с достаточной мощностью с расчетом на отапливаемую площадь помещения, такой прибор вполне заменит обычные радиаторы.
2. Сплит-системы нельзя эксплуатировать на обогрев, если температура на улице ниже критического температурного показателя, указанного в инструкции пользователя. Как правило, максимальным значением многих моделей является –100, –150. Таким образом, для многих северных регионов России холодная зимняя погода становится серьезным препятствием для эксплуатации климатического оборудования на обогрев. Единственный выход – приобретение специального зимнего комплекта для подключения к кондиционеру, позволяющего эксплуатировать оборудование при высоких минусовых температурах.
3. В южных регионах, где температура воздуха зимой редко опускается ниже –100, такой прибор может стать полноценным источником тепла с учетом правильно подобранной мощности.
4. Кондиционер работает от электросети и при его эксплуатации расходуется определенное количество энергии. В зимний сезон прибор работает на большой мощности и затрачивает больше энергии. Владельцу рекомендуется заранее просчитать, насколько выгодна ему будет эксплуатация кондиционера на обогрев или все же в зимний сезон дешевле отапливаться конвекторами или другими видами обогревателей.

Критерии выбора

От правильного выбора кондиционера будет зависеть качество обогрева помещения, что напрямую сказывается на комфорте жилья. Прежде чем приобрести систему, следует чётко определить её функциональные обязанности. В случае, если предполагается обустройство горячего водоснабжения, необходимо остановить свой выбор на инверторных установках, оборудованных дополнительным блоком-гидромодулем. Решающее значение на выбор кондиционера оказывают внешние температуры воздуха в зимний период. И если в южных регионах страны можно ограничиться приобретением традиционной модели, то в условиях резко-континентального климата с понижением ночных температур до – 30 градусов, покупать следует серьёзный прибор, оборудованный тепловым насосом и системой защиты от промерзания масла и конденсата.

При выборе устройства с гидроблоком следует помнить, что если прибор установлен снаружи, то на зиму его придётся утеплять. Особенно это относится к загородным домам, в которых проживание в зимний период осуществляется периодически либо вообще отсутствует. При внутреннем расположении гидроблока, прибор можно подключить к системе «тёплый пол» и радиаторам. Монтаж такого оборудования, безусловно, будет стоить определённых затрат, однако они быстро окупятся в период эксплуатации устройства.

Как выбрать правильную модель

От правильного подбора модели будет зависеть то, как работает кондиционер с подогревом

Здесь важно обратить внимание на характеристики СОР (отношение мощности нагрева к потребляемой) и EER (отношение охлаждение/потребление):

• COP в моделях для дома должна равняться 2,8-4;
• у EER этот показатель может составлять 2,5-3,5 единиц.

Вне зависимости от рекомендаций, монтировать подобный вид техники нужно будет индивидуально, с учетом особенностей помещения. При этом актуально будет просчитать возможные теплопотери, которые идут от окон и дверей. Именно в этих местах и резонно будет создать тепловую завесу. Немного об управлении: техника будет переключаться или с пульта, или вручную. Обогрев можно установить автоматически.

Как сделать агрегат своими руками?

Независимо от того, какой вариант ресурса (земля, вода или воздух) выбран для отопления, для корректного функционирования системы понадобится насос.

Это устройство состоит из таких элементов, как:

• компрессорный узел (промежуточный элемент комплекса);
• испаритель, передающий низкопотенциальную энергию теплоносителю;
• дроссельный клапан, через который хладагент находит обратную дорогу в испаритель;
• конденсатор, где фреон отдает тепловую энергию и охлаждается до изначальной температуры.

Можно приобрести целостную систему у производителя, но это обойдется в приличную сумму. Когда свободных денег под рукой нет, стоит сделать теплонасос своими руками из имеющихся в распоряжении деталей и в случае надобности докупить недостающие запчасти.

Планируя установку в частном доме геотермальной отопительной системы, в первую очередь нужно позаботиться о снижении уровня теплопотери. Для этого стены необходимо утеплить специальным материалом, двери и оконные рамы снабдить поролоновыми прокладками, а пол и потолок защитить пенопластовыми панелями. Тогда выделенное насосом тепло в максимально объеме останется внутри помещения

Когда решение о собственноручном изготовлении теплового насоса принято, нужно обязательно проверить состояние имеющихся в доме электрической проводки и электросчетчика.

Если эти элементы изношенные и старые, необходимо просмотреть все участки, обнаружить возможные неисправности и устранить их еще до начала работ. Тогда система сразу после запуска будет безупречно работать и не побеспокоит хозяев короткими замыканиями, возгоранием проводки и выбиванием пробок.

Способ #1. Сборка из холодильника

Для сборки теплонасоса своими руками со старого холодильника снимают размещенный сзади змеевик. Эту деталь используют как конденсатор и помещают в высокопрочную емкость, устойчивую к агрессивным температурам. На нее крепят исправно работающий компрессор, а в качестве испарителя используют простую пластиковую бочку.

Если для создания насоса используется очень старый холодильник, лучше заменить в нем фреон на новый. Самостоятельно это сделать не получится, поэтому придется пригласить мастера со специальным оборудованием. Он быстро заменит рабочую жидкость, и система заработает в нужном режиме

Подготовленные элементы соединяют между собой, а потом созданный агрегат посредством полимерных труб подключают к отопительной системе и приступают к эксплуатации оборудования.

Способ #2. Теплонасос из кондиционера

Для того чтобы сделать теплонасос, кондиционер модифицируют и проводят перепланировку некоторых основных узлов. Сначала наружный и внутренний блоки меняют местами.

Испаритель, отвечающий за передачу низкопотенциального тепла, дополнительно не ставят, так как он имеется во внутреннем блоке агрегата, а передающий тепловую энергию конденсатор стоит во внешнем блоке. В качестве теплоносителя подходят как воздух, так и вода.

Если этот вариант монтажа не удобен, конденсатор устанавливают в отдельный резервуар, предназначенный для корректного теплообмена между греющим ресурсом и теплоносителем.

Саму систему снабжают четырехходовым клапаном. Для этой работы обычно приглашают специалиста, имеющего профессиональные навыки и опыт проведения мероприятий такого рода.

Современные сплит системы малоэффективны при низких температурах, поэтому профессионалы не рекомендуют использовать их для самостоятельного изготовления теплонасосов

В третьем варианте кондиционер полностью разбирают на составные детали, а потом из них комплектуют насос по традиционной общепринятой схеме: испаритель, компрессор, конденсатор. Готовый прибор присоединяют к обогревающему дом оборудованию и приступают к использованию.

На сайте есть серия статей по изготовлению тепловых насосов своими руками, советуем ознакомиться:

1. Как сделать тепловой насос для отопления дома своими руками: принцип работы и схемы сборки
2. Как сделать тепловой насос воздух-вода: схемы устройства и самостоятельная сборка

Принцип работы теплонасоса

Особенность теплонасосов заключается в том, что они работают от природных источников энергии. Чтобы выделить тепловую энергию, насосу не нужно дизельного топлива, электроэнергии или твердого топлива.В качестве источника энергии используется вода, атмосфера и грунт. Насосы не выделяют тепла, а просто переносят его в строение. При этом используется небольшое количество электроэнергии.

Для того чтобы обеспечить дом теплом, необходимо иметь всего лишь тепловой насос и источник тепла. Принцип работы системы напоминает работу обычного холодильника, только наоборот. В этом случае тепло забирается снаружи и переправляется в дом.

Важный момент: главным элементом в альтернативной системе отопления является именно теплонасос, поэтому к его сооружению нужно подойти очень внимательно.Насос состоит из следующих элементов:

• компрессора, который является промежуточным элементом системы;
• испарителя. В нем происходит передача низкопотенциальной энергии;
• дроссельного клапана, по которому хладагент (фреон) возвращается в испаритель;
• конденсатора, где происходит охлаждение фреона и отдача тепловой энергии.

Насос работает по определенному принципу. Это выглядит приблизительно так:

Принцип работы теплонасоса. (Для увеличения нажмите)

1. Низкопотенциальное тепло, которое выделяется от внешних источников энергии, по трубам передается в испаритель – в первый элемент в конструкции насоса. Тепло передается теплоносителями, которые способны выдерживать низкие температуры и не замерзать при этом.
2. Здесь тепло передается к хладагенту, который циркулируется по замкнутому контуру системы. В качестве холодильного агента часто используется фреон.
3. В компрессоре на фреон действует высокое давление, что значительно повышает его температуру.
4. На следующем этапе хладагент поступает в конденсатор, где происходит передача тепла в контур отопительной системы. В результате тепло уходит в помещение, а фреон, охлаждаясь, возвращается в жидкое состояние.
5. Через редукционный клапан фреон попадает обратно в испаритель, где процесс повторяется.

Исходя из принципа работы насоса, электроэнергия тратится только на работу компрессора. В результате это и делает тепловой насос самым экономичным способом передачи тепла.

Возможно, Вас заинтересует статья об особенностях тепловых насосов для отопления дома. Подробную классификацию теплонасосов Вы можете изучить в этой статье.

Принцип работы

Все окружающее нас пространство есть энергия — нужно только уметь ее использовать. Для теплового насоса нужно, чтобы температура окружающей среды была больше 1С°. Тут следует сказать, что даже земля зимой под снегом или на некоторой глубине сохраняет тепло. Работа геотермального или любого другого теплонасоса основывается на транспортировке тепла от его источника с помощью теплоносителя к контуру отопления дома.

Схема работы прибора по пунктам:

• носитель тепла (вода, грунт, воздух) наполняет находящийся под грунтом трубопровод и нагревает его;
• затем теплоноситель транспортируется в теплообменник (испаритель) с последующей передачей тепла на внутренний контур;
• во внешнем контуре находится хладагент – жидкость с низкой точкой кипения под низким давлением. Например, фреон, вода со спиртом, гликолевая смесь. Внутри испарителя это вещество нагревается и становится газом;
• газообразный хладагент направляется в компрессор, сжимается под высоким давлением и нагревается;
• горячий газ попадает в конденсатор и там его тепловая энергия переходит к теплоносителю системы отопления дома;
• завершается цикл превращением хладагента в жидкость, и она, вследствие потери тепла, возвращается назад в систему.

Тот же принцип используется для холодильников, поэтому тепловые насосы для дома можно применять как кондиционеры для охлаждения помещения. Проще говоря, тепловой насос – это такой холодильник с обратным действием: вместо холода вырабатывается тепло.

Преимущества и недостатки работы сплит-системы для обогрева

Отапливать или нет с помощью кондиционера — каждый пользователь решает сам в частном порядке. Но если решение оказалось положительным, то можно быть уверенным – воздух не пересушится, как при использовании отопительных приборов. Есть и другие плюсы:

• экологичность применения (нет выброса СО2);
• тепла будет выдаваться в три раза больше, чем расходоваться электричества.

Но кроме улучшения микроклимата есть и свои «подводные камни». О них обязательно следует знать при постоянном использовании.

1. Износ устройства произойдет в 3-5 раз быстрее. Это произойдет из-за загустевшего масла, которое потеряет свои свойства.
2. Идет тенденция на замену хладагента – в применении будет ходить более безопасный для озонового слоя R410. Это требует установку более совершенных компрессоров.
3. Производительность прибора станет в два раза меньше номинальной.
4. Кондиционер для отопления зимой чаще выходит из строя.

Тепловой насос вода-вода из компрессора кондиционера

Этот тепловой насос из кондиционера несложно изготовить своими руками, но вам понадобиться помощь хорошего мастера по ремонту холодильной техники.  Для изготовления вам нужно приобрести:

• Рабочий компрессор от кондиционера. Это может быть новый, купленный в магазине, но вполне подойдет б/у, главное, чтобы он был рабочим и ресурс его еще не был выработан. Уточните, с каким хладагентом он работает: вам нужно будет заправлять систему.

• Гибкая медная труба двух диаметров (сечение небольшое, типа тех, что используются в холодильниках) с толщиной стенки не менее 1 мм. Больший диаметр используем для изготовления змеевика конденсатора (12 метров), меньший — для змеевика испарителя (10 м).

• Металлопластиковая труба для теплообменников (12 м + 10 м). В нее засовываем медные трубы, и по ним циркулирует теплоноситель. Так что внутренний диаметр должен быть прилично больше наружного диаметра меди.
• Терморегулирующий вентиль (ТРВ).
• Термоизоляционная поролоновая труба (12 м + 10 м). Внутренний диаметр такой, чтобы можно было засунуть металлопластиковую трубу.
• Шаблон для изготовления змеевика — толстостенная труба (можно газовый баллон).
• Фреон для заполнения системы.
• Каркас для монтажа составляющих.
• Контролирующая аппаратура: датчик давления фреона и температуры, устройство защиты от холостого хода насоса, электропускатель, таймер.

Все эти составляющие с платой за работу холодильщика (за сборку и пайку, заливку фреона) составили примерно 600$. Плюс затраты личного времени на обустройство входного контура и сборку.

Теперь приступаем к изготовлению самого теплового насоса.

1. Первыми можно сделать змеевики. Сначала медные трубы вставляете в металлопластиковые, сверху на металлопластик надеваете термоизоляцию. На шаблон наматываете витки трубы. Стараетесь расстояние между ними делать одинаковым.
2. На раме закрепляете выбранный компрессор (был использован б/у на 1,2 кВт потребляемой мощности, а производительность по холоду 3,8 кВт). Для установки использованы автомобильные сайлент-блоки.

1. Теперь нужно будет установить и соединить теплообменники с компрессором. Для этого желательно пригласить «холодильщика», владеющего техникой капиллярной сварки (еще неплохо бы, чтобы он разбирался в тепловых насосах, а то вам долго придется объяснять, что и к чему). Он же заполнит систему фреоном и отрегулирует ее. Если вы не обладаете достаточными знаниями и навыками, самому это будет сделать в высшей степени проблематично, а работа с фреоном, вообще может закончиться травмой. Поэтому ищите хорошего специалиста и доверьте эту часть работы ему.

Это после работы «холодильщика»

1. Дальше подключаем внешний контур и отопительный.
   1. К входу испарителя через тройник подключаем воду из внешнего источника.
   2. К выходу металлопластиковой трубы через аналогичный тройник воду отводим.
   3. Таким же образом подключаем отопительный контур к змеевику конденсатора.

2. Включаем систему — все должно работать. Но для нормальной работы необходимо будет еще контролировать наличие движения теплоносителя в первичном и отопительном контуре, температуру в них, контролировать давление фреона, чтобы можно было отследить утечку. Вообще, системе нужна надежная автоматика, а пока ее не подобрали можно поставить обычный пускатель. Но нужно помнить, что после любого отключения компрессор запускать можно только после того, как выровняется давление фреона в системе (10-15 мин).

Как сделать тепловой насос своими руками из старого холодильника

Прежде чем приступить к изготовлению теплового насоса, необходимо выбрать источник тепла и решить вопрос со схемой работы установки. Кроме компрессора понадобится и другое оборудование, а также инструменты.

Выполнение схем и чертежей. Чтобы установить тепловой насос, необходимо сделать скважину, потому что источник энергии должен находиться под землей. Глубина скважины должна быть такой, чтобы температура земли составляла не менее 5 градусов. Для этой цели также подойдут любые водоёмы.

Конструкции тепловых насосов похожи, поэтому вне зависимости от того, каким будет источник тепла, можно использовать практически любую схему, найденную в сети. Когда схема будет выбрана, необходимо выполнить чертежи и указать в них размеры и места соединения узлов.

Так как рассчитать мощность установки достаточно трудно, можно воспользоваться средними значениями. Например, для жилого помещения, имеющего низкие теплопотери, потребуется отопительная система с мощностью 25 Вт на кв. метр. Для здания, которое хорошо утеплено, это значение составит 45 Вт на кв. метр. Если у дома, достаточно высокие теплопотери, мощность установки должна быть не менее 70 Вт на кв. метр.

Выбор нужных деталей. Если компрессор, снятый с холодильника, поломан, то предпочтительнее приобрести новый. Не рекомендуется производить ремонт старого компрессора, ведь в будущем это может негативно повлиять на работу теплового насоса.

Дополнительно потребуется приобрести следующие детали:

• герметичная тара из нержавейки объёмом 120 литров;
• емкость из пластика объёмом 90 литров;
• три трубы из меди разного диаметра;
• трубы из металлопластика.

Для работы с металлическими деталями понадобятся сварочный аппарат и болгарка.

Сборка узлов и установка теплового насоса

В первую очередь следует установить на стену компрессор, используя кронштейны. Следующий шаг – работа с конденсатором. Бак из нержавейки нужно разделить на две части при помощи болгарки. В одну из половин монтируется медный змеевик, затем емкость необходимо заварить и сделать в ней резьбовые отверстия.

Чтобы изготовить теплообменник, нужно намотать на емкость из нержавейки медную трубу и закрепить концы витков рейками. Присоединить к выводам сантехнические переходы.

Как только работа с узлами будет окончена, нужно подобрать терморегулирующий клапан. Конструкцию следует собрать и заправить систему фреоном (для этой цели подойдет марка R-22 или R-422).

Подсоединение к заборному устройству. Вид устройства и нюансы подсоединения к нему будут зависеть от схемы:

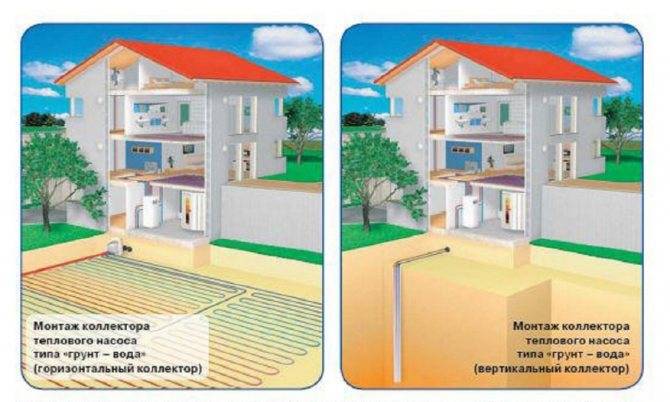

• «Вода-земля». Следует установить коллектор ниже линии промерзания земли. Необходимо, чтобы трубы находились на таком же уровне.
• «Вода-воздух». Такую систему устанавливать легче, так как нет необходимости в бурении скважин. Коллектор монтируется в любом месте около дома.
• «Вода-вода». Коллектор изготавливается из металлопластиковых труб, а после помещается в водоём.

Также можно установить для обогрева дома комбинированную отопительную систему. В такой системе тепловой насос работает одновременно с электрическим котлом и используется как дополнительный источник отопления.

Тепловой насос для обогрева дома вполне можно собрать самостоятельно. В отличие от покупки готовой установки, это не потребует больших финансовых затрат, а результат обязательно порадует.

Принцип работы теплового насоса для отопления частного дома: объясняем на пальцах

Если отбросить все технические моменты — можно привести вам пример, который раз и на всегда поможет вам понять, как тепловой насос может отопить ваш дом, затратив при этом столь ничтожное количество электроэнергии. Представьте, что в системе отопления вашего частного дома: радиаторы батарей, трубы (внутренний контур) — залито 100 литров холодной воды с температурой 2 градуса по Цельсию. Вы укладываете на глубину около 2 метров под землей очень длинную пластиковую трубу, срок службы которой достигает 100 лет (внешний контур). В подземную трубу помещается примерно 1000 литров рабочей жидкости. Солнце круглый год греет нашу планету и разогревает её недра до температуры +7 +8 градусов по Цельсию. Итого мы имеем 1000 литров жидкости с температурой +7.5 градусов. Теперь в игру вступает сам тепловой котел, который как соковыжималка вытягивает из каждого литра рабочей жидкости по 7.5 градусов, давайте напишем формулу: 1000л. х 7.5 = 7500 градусов чистой энергии. Эта чистая энергия передается воде в самой системе отопления, в итоге получаем 100 литров воды с температурой 7500/100 =75 градусов, неплохо, да? Все основные затраты электроэнергии расходуются на два насоса, которые качают рабочую жидкость по системам внешнего (подземного) и внутреннего (внутридомового) контуров и компрессор, который создает давление. Получается, что основными рабочими лошадками являются насосы, отсюда и название самой системы — «Тепловой насос».

Но каким образом этому «Чудо-котлу» удается отбирать энергию и концентрировать её до гораздо более высокой температуры? Это очень просто, вы никогда не задумывались, как работает ваш холодильник или кондиционер? Может быть и кондиционер является для вас загадкой, но он работает и точно также будет работать и система отопления дома с тепловым насосом, это как холодильник наоборот. Схематично это можно представить в таком виде:

Применение тепловых насосов только набирает силу в Россию. Эти сведения только начинают распространяться в профессиональной строительной среде. Также информация о данных системах пока еще мало знакома российским потребителям. Однако, эта инновация уже получила широкое распространение и уже около тридцати лет такие конструкции применяются для теплоснабжения частных домов. Особое преимущество данным конструкциям придает тот факт, что они используют возобновляемые источники энергии. Такой подход предполагает разовые затраты на приобретение и монтаж системы, небольшие затраты на регулярное регламентное обслуживание и абсолютно бесплатные энергоносители

Это немаловажно в условиях стремительно растущих тарифов на любые типы энергии

Изготовление геотермальной установки

Изготовить геотермальную установку своими руками вполне возможно. При этом для обогрева жилища используется тепловая энергия земли. Конечно, это трудоемкий процесс, но и выгода при этом получается существенная.

Расчет контура и теплообменников насоса

Площадь контура для ТН составляется из расчета 30 м² на каждый киловатт. Для жилого помещения площадью 100 м² нужно около 8 киловатт/час энергии. Значит площадь контура будет составлять 240 м².

Теплообменник можно сделать из медной трубки. Температура на входе 60 градусов, на выходе 30 градусов, тепловая мощность 8 киловатт/час. Площадь теплового обмена должна быть 1,1 м². Медная трубка диаметром 10 миллиметров, коэффициент запаса 1,2.

Длина окружности в метрах: l = 10 × 3,14 / 1000 = 0,0314 м.

Количество медной трубки в метрах: L = 1,1 × 1,2 / 0,0314 = 42 м.

Необходимое оборудование и материалы

Во многом успех при изготовлении ТН зависит от степени подготовленности и знаний самого исполнителя, а также от наличия и качества всего необходимого для монтажа теплового насоса.

Перед началом работ нужно приобрести оборудование и материалы:

• компрессор;
• конденсатор;
• контроллер;
• полиэтиленовые фитинги, предназначенные для сборки коллекторов;
• труба на земляной контур;
• циркуляционные насосы;
• водопроводный шланг или труба ПНД;
• манометры, термометры;
• трубка медная диаметром 10 миллиметров;
• утеплитель для трубопроводов;
• комплект уплотнений для герметизации.

Как собрать теплообменный блок

Теплообменный блок состоит из двух составных частей. Испаритель нужно собрать по принципу «труба в трубе». Внутренняя медная трубка заполняется фреоном или другой быстро закипающей жидкостью. По наружной циркулирует вода из скважины.

Обустройство грунтового контура

Для того чтобы подготовить необходимую площадь для грунтового контура, требуется выполнить большой объем земляных работ, которые желательно проводить механизированным способом.

Можно использовать 2 метода:

1. При первом способе необходимо снять верхний слой грунта на глубину ниже его промерзания. На дно получившегося котлована уложить змейкой свободную часть наружной трубы испарителя и произвести рекультивацию почвы.
2. Во втором способе нужно сначала прокопать траншею по всей планируемой площади. В нее укладывается труба.

Затем нужно проверить герметичность всех соединений и заполнить трубу водой. Если протечек нет, можно засыпать конструкцию землей.

Заправка и первый запуск

После окончания монтажа необходимо заполнить систему хладагентом. Данную работу лучше всего поручить специалисту, потому что для заправки внутреннего контура фреоном применяются специальные приборы. При заполнении нужно замерить давление и температуру на входе компрессора и на выходе.

После окончания заправки нужно включить оба циркуляционных насоса на самую низкую скорость, затем запустить компрессор и контролировать работу всей системы по термометрам. При прогреве магистрали возможно обмерзание, но после полного прогрева системы обмерзание должно растаять.
