Причины проблем с обраткой в батареях частного или многоквартирного дома
Причин, по которым обратка недостаточно тёплая или вовсе холодная, несколько. Распространёнными проблемами считаются:
- недостаточный напор воды в системе;
- маленькое сечение трубы, по которой проходит теплоноситель;
- неправильность монтажа;
- завоздушеность или загрязнённость системы.
Если проблема с холодной обраткой возникла в квартире, то первое на что стоит обратить внимание — это напор. Особенно это касается помещений на верхних этажах
Дело в том, что принцип работы обратки заключается в быстром и беспрерывном прогоне жидкости по системе. И если её скорость падает, то теплоноситель не будет успевать выталкивать холодную воду и батареи не нагреваются.
Ещё одной причиной нарушения работы обратки — загрязнение отопительного контура. Как правило, капитальная чистка систем в многоэтажных домах проводится не часто. Осадок, который со временем накапливается на стенках труб препятствует прохождению жидкости.
Главная причина перебоев в работе отопительной системы в частном доме — неправильная установка. Чаще всего это происходит тогда, когда монтаж осуществляется без участия специалистов. Будучи некомпетентным в этом вопросе довольно просто перепутать трубы подачи и обратки или же выбрать трубы неподходящего размера.
И в квартире, и в частном доме проблема неисправности отопительной системы может быть связана с недостаточной скоростью подачи воды или же завоздушенностью. Аналогичным способом на работу обратки влияет и загрязнённость труб.
Методы устранения неисправностей. Почему чистка необходима?
Чтобы понять, как именно решить проблему для начала необходимо установить её источник. Если батареи стали холодными из-за недостаточно быстрой циркуляции воды в этом случае поможет установка специального насоса. Он будет регулярно под определённым давлением выталкивать воду в контур, тем самым не позволяя системе остановиться или замедлиться.
Фото 2. Маркировка циркуляционного насоса Grundfos позволяет выбрать наиболее подходящий и правильно установить его.
Если причина в засорённости труб, то их необходимо просто почистить. Сделать это можно несколькими способами:
- используя водно-пульсирующую смесь>;
- при помощи биопрепаратов>;
- посредством пневмогидроудара.
Важно! Проводится подобная чистка регулярно, дабы предотвратить появление новых проблем. В случае неисправности, возникшей из-за неправильной установки оборудования, обратитесь к мастеру
Квалифицированный специалист непременно разберётся в проблеме и устранит все неполадки. Кроме того, он даст дельные советы и рекомендации по уходу и эксплуатации системы
В случае неисправности, возникшей из-за неправильной установки оборудования, обратитесь к мастеру. Квалифицированный специалист непременно разберётся в проблеме и устранит все неполадки. Кроме того, он даст дельные советы и рекомендации по уходу и эксплуатации системы.
Неисправности водяной системы
Виды неисправностей
Причинами отсутствия или недостаточного обогрева помещения водяным «теплым полом» чаще всего являются:
- повреждения трубопровода;
- неравномерность нагрева;
- неисправности электрооборудования.
Также нередко встречаются ошибки при выполнении теплоизоляционных работ, неправильный расчет и подбор характеристик котла и иных основных элементов системы.
Способы прокладки труб для водяного пола
Повреждения трубок
Причиной прорыва и образования течи водяных обогревающих полов зачастую является снижение давления в подающих теплоноситель трубках. Герметичность их нарушается, объем задействованной в обогреве воды уменьшается, а та, что вытекла наружу, нарушает целостность стяжки и может просочиться на нижний этаж, затопив соседей.
Для определения места возможной протечки выполняется визуальный осмотр финишного напольного покрытия. В местах состыковки его элементов либо непосредственно на поверхности можно обнаружить следы влажных пятен. Если при осмотре и прощупывании поверхности обнаружить наличие влаги не получается, следует воспользоваться специальным прибором – тепловизором.
После обнаружения места нахождения поврежденной части трубы необходимо произвести локальный ремонт, частично разобрав участок покрытия и демонтировав стяжку. Перед заменой трубы из контура нужно слить воду, а перед повторным запуском после ремонта – устранить завоздушенность системы.
Перед заливкой бетонной стяжки на отремонтированный участок контура следует убедиться в отсутствии протечек. Рекомендуется выполнить защиту муфты от кислой среды бетонного раствора, обмотав ее куском вспененного полиэтилена.
Неравномерность нагрева
Одной из причин того, почему не греет водяной пол, является неравномерное распределение теплоносителя в трубах. Такая причина чаще всего связана с различным протяжением контуров – при одинаковой интенсивности подачи теплоносителя в более длинных системах вода остывает быстрее.

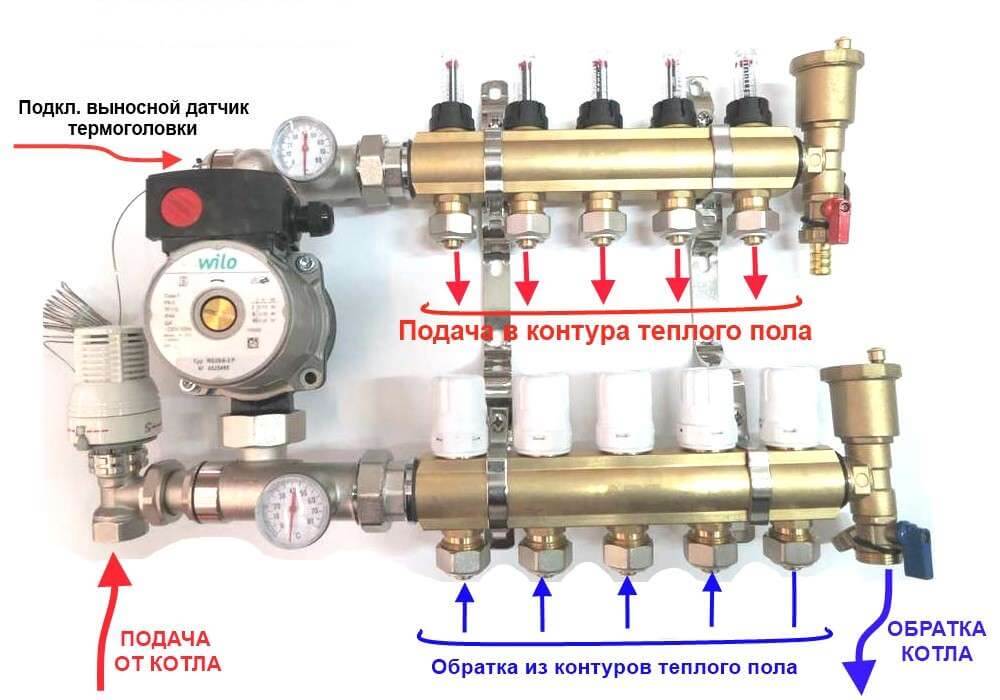

Схема коллектора водяного обогревающего пола
Чтобы прочувствовать результаты от внесенных в работу системы изменений потребуется некоторое время. Срок прогрева водяного теплого пола зависит от следующих нюансов:
- количества слоев и материала изготовления напольного покрытия;
- температуры воды;
- скорости подачи теплоносителя;
- мощности нагревателя;
- погодных условий.
Процесс регулировки можно значительно упростить и облегчить применением не сложных и недорогих средств автоматизации – коллекторного сервопривода и термодатчика. Наружный анализатор (терморегулятор) способен в автоматическом режиме контролировать и корректировать подачу в контур прогретого теплоносителя.
Неисправности электрооборудования
Если протечки теплоносителя отсутствуют, то причина может скрываться в неисправности компонентов системы, работающих от электричества. К элементам, вероятность выхода из строя которых достаточно велика, относятся термостат и циркуляционный насос, располагающиеся в смесительном узле коллектора.
Поступление к ним напряжения проверяется посредством индикаторной отвертки или мультиметра. О неисправности насоса свидетельствуют также отсутствие каких-либо звуков при включении.
Если причину поломки водяного «теплого пола» самостоятельно обнаружить не удалось, не следует пытаться отремонтировать его «наугад» – необходимо обратиться за помощью к квалифицированным специалистам, располагающим необходимыми инструментами для того, чтобы выполнить ремонт водяного пола.

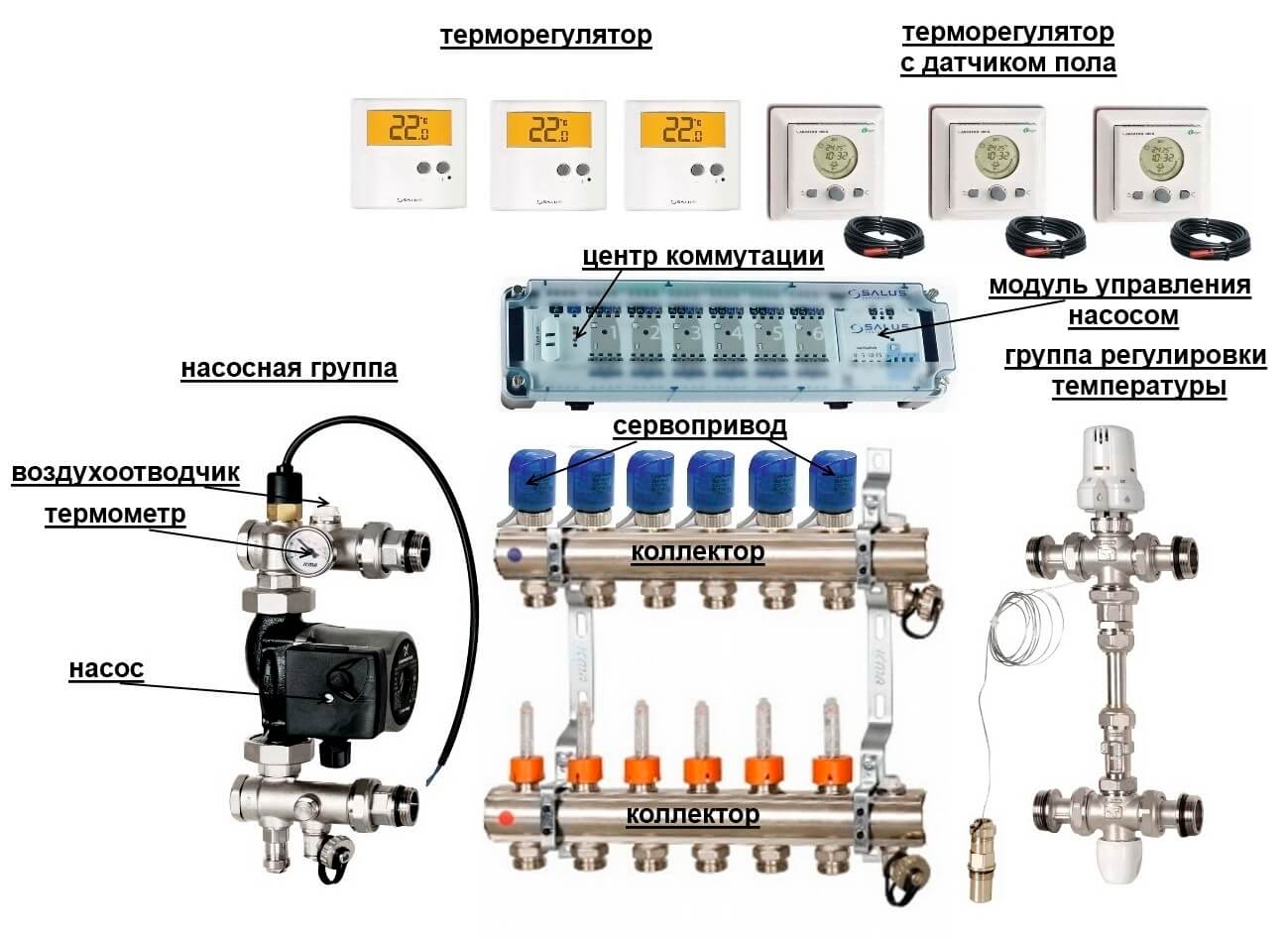

Элементы коллектора
Теплый пол не греет. Причины неисправности и способы решения. Теплый пол не греет индикатор горит. Теплый пол не греет индикатор горит
Бывает, что после установки или долгого перерыва в работе, теплый пол плохо греет, причин подобной неисправности может быть несколько, так же как и вариантов ее устранения, поэтому рассмотрим возможные версии по порядку.
Наиболее простым и надежным, но в то же время и наиболее затратным способом станет вызов специалистов. Они проведут диагностику теплого пола, выявят причину неисправности и устранят возникшую проблему.
Также возможно провести анализ системы теплого пола самостоятельно. Конечно, все случаи индивидуальны и каждую причину неполадки в работе теплого пола перечислить сложно, но среди них можно выделить самые распространенные:
- Неправильно подобран греющий кабель или недостаточный слой теплоизоляции. Мощность кабеля выбирают исходя их технических условий помещения, где будет установлена обогревательная система. Неверный расчет мощности или площади настила теплого пола, а также тонкий слой теплоизоляции могут стать причиной слабого нагрева теплого пола. Для устранения данной неполадки следует обратиться к специалистам, которые проверят систему и дадут рекомендации по ее устранению. Неверные расчеты являются одной из основных причин, почему плохо греет электрический теплый пол. При покупке данной системы обогрева стоит прислушаться к советам консультантов профильного направления.
- Неправильный монтаж теплого пола. Если при запуске системы через терморегулятор, теплый пол отключается почти сразу после включения, скорее всего, проблема в расположении термодатчика. Часто при монтаже датчик устанавливают примыкая к греющему кабелю или нагревательным матам, либо располагая слишком близко к ним.
- Механические повреждения теплого пола. Повредить греющий кабель возможно во время монтажа, например при заливке стяжки или при установке финишного напольного покрытия. Для определения наличия неисправности кабеля, следует отключить теплый пол от терморегулятора и замерить сопротивление жил. Полученный показатель сравнить с данными, приведенными в инструкции по эксплуатации, отклонение от нормы не должно превышать 5%.
- Технические параметры электросети. Причиной слабого нагрева теплого пола может также стать низкое напряжение в сети дома. Работа теплого пола может быть неэффективной, если был выбран кабель с недостаточным запасом удельной мощности.
- Перебои в работе терморегулятора и датчика теплого пола. Часто причиной холодного теплого пола становится неисправное регулирующее оборудование. Необходимо проверить правильность подключения всех кабелей и работоспособность регулятора.
Большинство «поломок» теплого пола однотипны и Вы сможете выявить их, выполняя определенную последовательность действий. Это займет некоторое время и потребует некоторых дополнительных приборов, но сэкономит Ваш бюджет.
Для поиска неисправности Вам понадобится МУЛЬТИМЕТР.
Сперва стоит исключить самые банальные и простые варианты выхода из строя теплого пола, которые кажутся настолько простыми, что мы не уделяем им должного внимания. Еще раз проверяем наличие напряжения в сети. Если подача электроэнергии осуществляется верно, то на терморегуляторе загорится лампочка или появится значок нагрева на панели индикации. Затем следует проверить настройки температуры системы, которые могли сбиться.
При неисправности терморегулятора напряжение из сети не подается в греющий кабель или нагревательный мат, следовательно, нагрева не происходит. Причин может быть несколько: выход из строя самого терморегулятора, обрыв датчика температуры, выключенный автомат в щитке питания. Чтобы устранить эту неисправность, нам надо измерить омическое сопротивление, для этого понадобится мультиметр.
Если при включении терморегулятора отсутствует индикация или свечение светодиодов, необходимо проверить наличие питания у регулятора. Если же питание есть, но индикатор не срабатывает при включении терморегулятора, то необходимо снять его со стены, вытащив из монтажной коробки для доступа к задней панели устройства. Провода при этом остаю
Почему возникают неисправности
Иногда может случиться так, что такая блажь как конструкция «теплого пола» принесет немало забот. Прежде чем начать выполнять ремонт теплого электрического пола, необходимо уяснить причины поломки.
Специалистами выделено 3 самых распространенных элементов, которые чаще всего приходится чинить:
- Температурный датчик;
- Регулятор температур;
- Нагревательная составная часть.
Такой элемент теплого пола как регулятор температур покупается отдельно
При выборе обычно обращают внимание на его внешний вид, перечень опций, которые доступны системе обогрева, а также какие функции он будет выполнять после установки
Прямое назначение терморегулятора – это поддержка в помещении и на полу выбранного температурного режима. В момент того, как указанная температура достигнута, регулятор выключается, а при падении ее хотя бы на несколько градусов – снова возобновляет работу системы нагрева.
Неисправности теплого пола
Неисправность системы инфракрасного теплого пола маловероятное, но возможное событие. Чаще всего причиной этому является допущенная при монтаже ошибка. В данной статье мы рассмотрим способы обнаружения причины неисправности.
В первую очередь, необходимо определить неисправный элемент. Основные элементы, которые могут быть неправильно подключены или выйти из строя – непосредственно сам нагревательный элемент, соединительные провода, терморегулятор и датчики измерения температуры.
Основные элементы системы обогрева пленочного теплого пола
Убедитесь в том, что на терморегулятор подается питание и заданы верные настройки. Если питание подается, но эффекта нет, следующим шагом станет проверка правильности подключения проводов к терморегулятору. Воспользуйтесь руководством по эксплуатации или маркировкой контактов с обратной стороны термостата, и убедитесь что все контакты подключены верно. Если и здесь все в порядке, то переходим к проверке самих нагревательных элементов.
В большинстве случаев, нагревательная пленка выходит из строя по причине неквалифицированного монтажа. Это может быть ошибка в подсоединении проводов к пленке, их излом при укладке или неправильно рассчитанное сечение.
Есть два способа проверки исправности нагревательной пленки.
Замер сопротивления
Первый способ – это замер сопротивления пола и сопоставление его с указанным в паспорте. Значение сопротивления можно вычислить по формуле R=U/P . При использовании нескольких нагревательных элементов можно проверить сопротивление каждого по отдельности.
Признаки неисправности пленочного теплого пола:
- Если показание прибора равно нулю, скорее всего в системе произошло короткое замыкание.
- Если показание прибора равно бесконечности, в системе возможен обрыв греющего элемента.
В любом случае, при несоответствии замеренного сопротивления паспортному, причина неисправности лежит в пленке. Необходимо проверять целостность проводов и правильность их подключения к нагревательным элементам.
Подключение нагревательной пленки
Второй способ заключается в подключении питания к теплому полу напрямую, минуя терморегулятор. Если пленка начинает нагреваться, то проблема в терморегуляторе. В противном случае необходимо проверять пленку и подключенные к ней провода.
Внимание!
Все работы выполняются при отключенном электропитании! Контакты на терморегуляторе могут отличаться, руководствуйтесь инструкцией по эксплуатации и маркировкой на терморегуляторе.
Подключение пленки к сети без терморегулятора на длительное время может привести к ее выходу из строя. Если при подключении нагревательной пленки напрямую выбивает автомат, возможно короткое замыкание или неисправность автомата, в данном случае необходимо замерить сопротивление теплого пола, оно не должно стремиться к нулю.
Как проверить работоспособность терморегулятора
Неисправности терморегулятора могут быть связаны как с самим прибором, так и с выносным датчиком температуры.
При выходе из строя терморегулятора, чаще всего виновато реле либо конденсатор. Учитывая стоимость его ремонта, целесообразнее приобрести новый термостат. Для проверки работоспособности терморегулятора необходимо:
- выставить на терморегуляторе минимальную температуру,
- подать напряжение на терморегулятор и измерить его (должно быть 220 В),
- перевести тумблер в положение ВКЛ (ON),
- выставить на терморегуляторе максимальную температуру. При повышении температуры у исправного термостата слышится щелчок (переключается реле). Напряжение на контактах нагрузки (провода, идущие к нагревательным элементам) при этом должно быть 220 В.
- при установке терморегулятора на минимальную температуру, повторно срабатывает реле, отключая подачу напряжения на контакты нагрузки.
Проверка датчика измерения температуры
Для проверки исправности датчика температуры пола необходимо при помощи мультиметра измерить его сопротивление. У каждого датчика есть заявленное заводское сопротивление, указанное в паспорте. При нагревании датчика температуры его сопротивление уменьшается. Если сопротивление отличается более чем на 5 кОм, либо равно 0, значит датчик неисправен и требует замены.
Примечание
В программируемых терморегуляторах при неисправности датчика температуры на панель выводится соответствующее сообщение.
Что можно отремонтировать самостоятельно
Когда речь идет о ремонте водяного пола своими руками, то, прежде всего, нужно собраться мыслями и внимательно ознакомиться с конструкцией системы. Грамотное проектирование и фактическая реализация обогрева работает до 50 лет. При этом нельзя исключать скрытые дефекты или внешние факторы, которые могут спровоцировать аварийную ситуацию.
Провести ремонт на случай пробоя теплых водяных полов можно самостоятельно. Признаком протечки служит резкое снижение давления в трубопроводе. И даже в том случае, если произошла совсем незначительная разгерметизация магистрали, последствия могут быть серьезными. Прежде всего, устанавливается место протечки теплого пола.
Если на поверхности пола появились влажные пятки, то установить его не составит особого труда. В противном случае нужно использовать дистанционные индикаторы влаги или тепловизоры. В том месте, где произошло повреждение трубопровода, прибор покажет яркое светлое пятно.
Перед тем как приступить к работе, обязательно перекройте кран подачи воды. Затем обеспечьте доступ к поврежденному участку магистрали, который позволит вырезать часть трубы с пробоиной.
Важно! Свободные концы закройте специальными заглушками, а если их нет под рукой, то используйте для этой цели резиновые перчатки или целлофановый пакет. Это предотвратит проникновение грязи в систему
Чтобы провести ремонт участка теплого водяного пола, нужно приобрести:
- отрезок трубы нужного диаметра;
- фитинги;
- обжимной ключ.
Обратите внимание, что для ремонта трубопровода резьбовые фитинги для замуровывания непригодны. Этот материал ненадежный и может дать утечку
Аккуратно очистите один конец трубы. Развальцуйте его и наденьте фитинг, отпрессовав двойным движением. Аналогичным способом подготовьте к монтажу и второй конец трубы.
Проведите опрессовывание фитинга с другого конца ремонтируемой трубы, отрежьте нужный размер и отпрессуйте соединения. Откройте кран подачи воды и проконтролируйте место утечки. Если все в порядке, залейте новую стяжку.
Таким способом ремонтируется поврежденная трубу системы из металлопластика. Если теплый водяной пол проведен трубами ПВХ, то процедура замены проходит другим способом
Невзирая на прочность материала ПВХ, иногда по своей же неосторожности можно повредить трубу. Например, сверлением
Поврежденную ПВХ трубу надо ремонтировать с использованием специального паяльника и ремонтной муфты. Для проведения ремонтных работ следует сначала сопоставить размеры муфты с размерами трубопровода, а после этого, при помощи паяльника установить.
Провести ремонтные работы водяного пола самостоятельно можно и в случае, если причина неравномерного прогрева – неработающий контур.
Сначала тщательно осматривается распределительный щиток
Особое внимание уделить местам подсоединения контуров. Балансировочный клапан самостоятельно определяет, как и сколько подается воды
Если клапаны нарушены, то их обычно балансируют самостоятельно.
Для этого по очереди откручивают каждый клапан и контролируют насколько стало теплее. Предотвратить такую проблему можно, если изначально установить автоматический контролер, способный собирать информацию о температуре в комнатах и распределять тепло в петлях.
Если полы совсем не нагреваются, то вероятней всего насос вышел из строя. Обнаружить такую поломку легко – насос не жужжит и не вибрирует.
Для начала проверяется подача напряжения на агрегат. А также проконтролировать возможность скопления солей. Часто мелкая неисправность насоса приводит его в негодность. Но исправить все можно обычными профилактическими процедурами. Нужно сначала его снять и попытаться крыльчатку насоса провернуть отверткой. Когда ротор начнет свободно вращаться, попробовать его снова установить и запустить. В большинстве случаев после такого «ремонта» он начинает нормально работать.
Завоздушенность системы часто приводит к тому, что теплый пол перестает нагреваться. Чаще всего такая поломка встречается после полного его отключения, например на лето. При запуске образуются воздушные пробки, которые снижают теплоотдачу. Убрать лишний воздух можно самому, но лучше обратиться за помощью к специалистам.
Самой банальной причиной неравномерного нагрева теплого водяного пола является загроможденность комнаты мебелью. Поэтому, перед его установкой нужно правильно определиться с местами, где вы планируете поставить мебельные гарнитуры. Желательно не класть трубы на местах будущей установки шкафов, громоздких кресел и диванов. Но если это уже произошло, то остается один вариант – отодвинуть мебель и освободить места, где установлен водяной теплый пол.
Ремонт терморегулятора теплого пола
Часто причина сбоя кроется в терморегуляторе, который еще называют термостатом. Этот электронный узел включает и отключает питание греющего кабеля по сигналу термодатчика. Рассмотрим две ситуации:
При замкнутых контактах терморегулятора пол греется слабо или не греется совсем
Прежде всего, необходимо проверить, действительно ли именно терморегулятор является источником проблемы. Сделать это можно двумя способами:
При замкнутых контактах замерьте напряжение на выходных клеммах, к которым подключается греющий кабель. Если оно отличается от напряжения питающей сети, значит, наши подозрения насчет терморегулятора оправданы.
Отсоедините от термостата питающую линию и греющий кабель (электричество, конечно же, нужно перед этим отключить) и затем соедините их напрямую
Если после этого пол будет греться как следует, значит, свое внимание действительно нужно обратить на терморегулятор.
Данный элемент может барахлить в силу следующих причин:
- Провода в клеммной колодке зафиксированы плохо. Если крепеж болтается, винты нужно хорошенько подтянуть.
- Поверхность проводов или клемм окислилась, что привело к ухудшению электроконтакта. Потемневшие места нужно зачистить до металлического блеска.
Если принятые меры должного действия не возымели, терморегулятор нужно просто заменить. Узел этот довольно недорогой, поэтому ремонт его не оправдан.
Терморегулятор включается и выключается невпопад
Подобные проблемы свидетельствуют о поломке температурного датчика.
Обычно этот элемент помещают в гофрированную трубку, заложенную в стяжку. Отсоедините от терморегулятора провода датчика, а затем проверьте мультиметром его сопротивление.
Оно должно соответствовать указанному в паспорте. Если же показания прибора сильно отличаются, датчик нужно заменить.
Следует учесть важное обстоятельство: данный сенсор должен располагаться в самом конце трубки. Перед тем как извлечь его, сделайте на проводе маркером отметку в том месте, где он выходит из трубки
При установке нового датчика эта метка послужит ориентиром: она должна оказаться там же, где была до демонтажа. Это будет означать, что сенсор установлен на нужной глубине.
Бывает, что гофрированная трубка при заливке стяжки сильно перегибается, так что вытащить из нее датчик нет никакой возможности. Если вы не хотите портить пол, подключите к терморегулятору вместо поломанного сенсора одно из следующих устройств:
- Воздушный температурный датчик, который будет контролировать температуру не самого теплого пола (стяжки), а воздуха в отапливаемом помещении.
- Таймер: с помощью этого прибора вы сможете задавать периодичность включения/выключения нагревательного элемента.
Продолжительность периодов нагрева и пауз между ними определяют опытным путем.
Отказ пленочного пола
Низкая температура покрытия пола появляется из-за следующих причин:
- Плохого контакта в электроцепи. Для подсоединения пленки к электрическому питанию применяются кабели, подводимые к медной шине, расположившейся вдоль края. Соединение делается при помощи специализированного зажима. Если обжим контакта недостаточен, покрытие пола разогреваться не будет. Следствием плохого контакта может быть окисление металла. Вернув контакт, вы возвратите трудоспособность конструкции;
- Отказ термостата, происходящий из-за неполадки или отсутствие питания. Установить это можно путем измерения напряжения;
- Плохая эксплуатация. Если с самого начала система планировалась как добавочная, она не сумеет работать как главная, так как внешний водяной термостат будет поставлен неверно. Во время монтажа ключевой системы устанавливается внешний вид, которые реагирует на температуру покрытия пола. При ее уменьшении прибор сработает, и температура повысится.
Процесс установки выполняем бережно
Если не работает пол с подогревом – не нужно опускать руки. Можно вернуть ему трудоспособность, заранее установив причину. При подсчете условий отказа учтите особенности конструкции и рабочий принцип самой системы для отопления. Если у гидравлического пола поломаться могут одни детали, то у электрического – полностью другие.
