Вытяжка для газовой колонки

Как установить и спрятать газовую колонку на кухне

Любое газопотребляющее оборудование считается потенциально опасным. В СНиП и СП подробно описаны правила, ограничивающие размещение котлов и водонагревателей, а также требования к правильной установке газовой колонки на кухне. В частности, в строительных нормах оговаривается:

  • минимальная площадь;
  • тип помещения;
  • размещение относительно газовой плиты и холодильника;
  • возможность скрытия труб и водонагревателя кухонным фасадом.

Как правильно повесить колонку на кухне

  • Удаление продуктов горения — требуется наличие естественной вентиляции. Система дымоудаления не должна быть принудительной. В качестве трубы запрещается использовать гофру. Рекомендована сталь: нержавеющая или оцинкованная.
  • Запрещается вешать колонку над холодильником, газовой плитой, раковиной. Минимальное расстояние между приборами не менее 0,4 м. Исключение малогабаритная кухня с газовой колонкой, менее 6 м². В таких помещениях допускается подключение водонагревателя над мойкой.
  • Объем кухни не менее 21 м³, при условии, что мощность водонагревателя не превышает 10 кВт, и установлена 4-х конфорочная газовая плита.
  • Фартук на кухне изготавливаются из огнестойких материалов. Подойдет керамическая плитка, штукатурка.

Можно ли объединить кухню с комнатой если есть газовая колонка

  • Обязательно наличие двери в помещение с установленным газопотребляющим оборудованием, а также перегородки между колонкой или котлом и жилыми комнатами (30.12.2009 № 384-Ф3 «Технический регламент о безопасности зданий и сооружений).
  • Объединение с гостиной возможно только при условии, что полученное помещение не будет использоваться в качестве спальни. Предусматривается раздвижная ширма.

Можно ли закрыть колонку фасадом

  • Закрывать проточный газовый водонагреватель фасадом кухни нельзя. Колонку допускается встроить в незакрывающийся короб. Некоторые потребители просто снимают дверцу шкафа перед приходом инспектора и открывают ее каждый раз при пользовании нагревателем.
  • Короб не должен иметь нижней и верхней части, чтобы обеспечить полноценный приток воздуха и не вызвать пожар по причине нагрева воспламеняющегося материала шкафчика от греющейся поверхности дымохода.
  • Разводка газовой трубы на плиту и колонку не должна быть скрыта глухим коробом. Необходим доступ посредством ревизионного люка или открывающейся дверцы.

Как скрыть газовую колонку на кухне

Можно ли делать натяжной потолок на кухне с газовой колонкой

  • расстояние от газовой колонки до натяжного потолка минимум 30 см;
  • выдерживаемая без деформации материала потолка температура нагрева 70°С;
  • если дымоход выходит в потолок, возле трубы оставляют зазор не менее 30 см по окружности.

Какой потолок лучше сделать на кухне с колонкой

  • Потолок из гипсокартона — поверхность шпаклюют, после чего окрашивают. Если дымоход подходит к потолку. Обои клеить запрещено.
  • Подвесной потолок системы «Армстронг» — на данный момент материалу присвоен класс НГ (негорючий). Панели не возгораются самостоятельно и не могут поддерживать горение. Хороший вариант для обустройства кухни.
  • Панели ПВХ на потолке — в случае кухни с встроенной газовой колонкой этот вариант облицовки недопустим. Панели быстро воспламеняются и при горении выделяют токсичный газ. Пластиковый потолок прямо противоречит действующим строительным нормам и правилам пожарной безопасности.

Как разместить на кухне холодильник и колонку на газе

  • вытяжки для кухни 60 см |
  • вытяжки кухонные 90 см |
  • кухонные вытяжки 50 см |
  • вытяжка эликор аметист |
  • вытяжка эликор вента |
  • эликор интегра |
  • elikor квадра |
  • elikor оникс |
  • эликор оптима |
  • эликор ротонда |
  • elikor эпсилон |
  • эликор аквамарин |
  • эликор бельведер |
  • другие |
  • вытяжки плоские |
  • вытяжки подвесные |
  • классические вытяжки |
  • купольные вытяжки |
  • вытяжка угловая |
  • угольные вытяжки |
  • вытяжка встраиваемая в шкаф |
  • как выбрать вытяжку на кухню |
  • лучшие кухонные вытяжки |
  • кухонные вытяжки отзывы |
  • угольный фильтр для вытяжки |
  • установка вытяжки |
  • короб для вытяжки |

Контакты

Официальное представительство Elikor Эликор в Москве

Единый тел. +7 495 268-02-32

Какой вариант выбрать

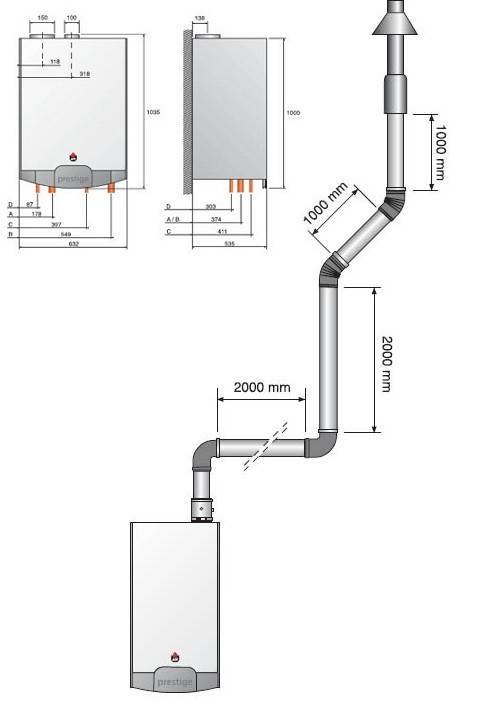

Для монтажа дымового канала следует изначально рассчитать его параметры, которые в полной мере обеспечат вывод продуктов сгорания.

Труба для дымохода выбирается под конкретную модель оборудования. При его покупке следует учитывать место расположения газового прибора, его мощность и внешние условия. Значительную роль играет разница температуры выводимого продукта сгорания и наружного воздуха.

Для установки традиционной колонки важна достаточная вентиляция жилой площади, предотвращающая опасность отравления угарными веществами. Не каждое место установки газовых приборов можно обеспечить хорошей воздушной вытяжкой. Поэтому покупатели в последнее время чаще всего выбирают безопасный для здоровья человека коаксиальный вариант оборудования для нагрева воды и отопления помещения.

Правила безопасной установки дымоходов:

  1. Все виды вытяжных труб по технике безопасности следует устанавливать в шахты из красного керамического кирпича, расположенные вертикально.
  2. Допускается не более трех поворотов смонтированной системы дымового канала.
  3. Соединения всех частей труб должны быть предельно герметичны.
  4. Для каждого газового прибора следует монтировать отдельный дымоход. Допускается

    подсоединение к одному дымовому выходу двух отопительных приборов, если они расположены в одном помещении и на одном этаже.

  5. Разрешено также подключать к дымоотводу две водонагревательные колонки, находящиеся на разных этажах. Такой вариант безопасен, если продукты сгорания газа будут вводиться в вытяжную трубу на расстоянии между собой более чем 80 см.
  6. Не исключается возможность подключения нескольких приборов к одному дымоходу при условии их работы в разное время и необходимом для полного вывода газов сечении вытяжки.
  7. Участок дымоходной трубы, расположенный извне, подлежит обязательному утеплению.
  8. Не позволено устанавливать на выхлопе накрытие в виде зонта. Это должна быть специальная насадка в виде сопла.

Какие бывают варианты дымоходов

Для газовой колонки существуют два вида каналов для отвода продуктов сгорания, которые должны соответствовать установленным стандартам. Такие выводы бывают различного диаметра, поворота и длины в зависимости от способа их монтажа.

  1. Традиционный вертикальный дымоход с выводом на крышу:
  • используется в приборах с открытой камерой сгорания;
  • требуется равномерный, герметичный монтаж дымохода по внешней стене или внутри дома для удаления отработанных газов способом естественной тяги;
  • изготавливается чаще всего с помощью гофрированного шланга из многослойного тонкого алюминия со стандартным диаметром 110 мм или 130 мм. Преимуществом алюминия является высокая устойчивость к вредным воздействиям конденсата, а благодаря значительной гибкости и возможности растяжения гофры очень удобен ее монтаж;
  • применяются также стальные трубы. Но такой вид вытяжки требует утепления для

    предотвращения образования конденсата. Стальной вариант обязательно должен быть обработан жаростойкой эмалью для предупреждения появления коррозии;

  • может монтироваться из двухконтурных труб, между которыми находится теплоизоляционный материал ‒ минеральная вата. Преимуществом такого отвода является полное отсутствие конденсата;
  • для вытяжки отработанных веществ используются также трубы из нержавеющей стали и асбестовые варианты.
  1. Коаксиальный ‒ более современный универсальный дымоход:
  • используется в приборах с закрытой камерой сгорания;
  • предназначается не только для вытяжки продуктов сгорания, но и для подачи свежего воздуха при помощи конструкции «сэндвич» (сечением ~ 60 × 100 мм). Реже используется раздельный вариант коаксиального дымохода (~ 80 × 80 мм).
  • такая система является турбированной. Газы при помощи мощного вентилятора выводятся наружу по внутренней, горизонтально установленной в стене конструкции. Воздух извне подается к закрытой камере сгорания между стенками, при этом подогреваясь от внутренней горячей трубы;
  • конструкция пожаробезопасна. При помощи поступающего снаружи холодного воздуха охлаждается внутренняя труба, по которой выводится горячая отработанная смесь. Таким способом снижается риск перегрева и предупреждается возгорание;
  • этот вариант наиболее компактный, эффективный и недорогой. Он монтируется горизонтально от прибора сквозь стену, имея небольшой (до 3о) угол наклона вниз во избежание попадания внутрь атмосферных осадков;
  • коаксиальный вывод применяется также для газовых котлов и радиаторов, может использоваться и для твердотопливных тепловых генераторов как наиболее энергосберегающий и экологичный вариант.

Разновидности труб для газовой горелки

Профильный рынок предлагает различные модели вытяжных труб для обустройства газовой колонки в квартире.

Гофрированная труба

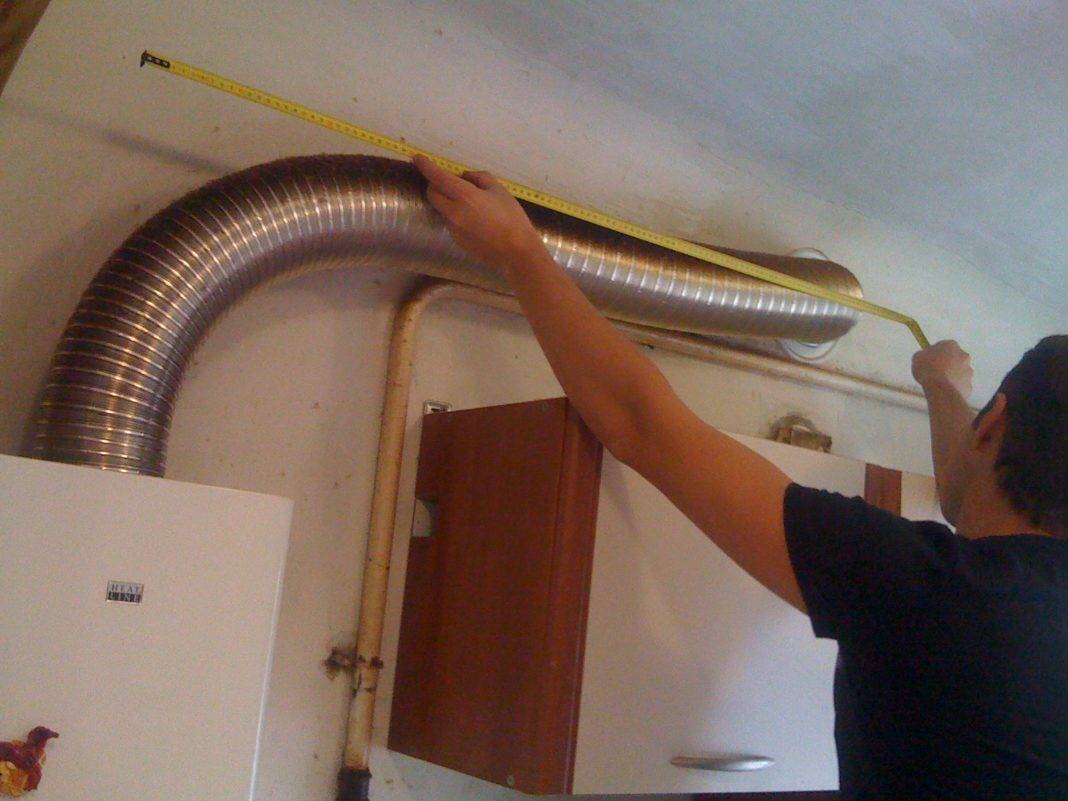

Одним из популярных вариантов оборудования считается гофра из алюминия или нержавейки для вытяжки газовой горелки.

Плюсы изделия:

  • с помощью гофротрубы удобнее будет проложить магистраль газоотвода независимо от сложности маршрута, огибая препятствия;
  • гибкий трубопровод легко спрятать в шкафчики или декорировать прогон съемными панелями.

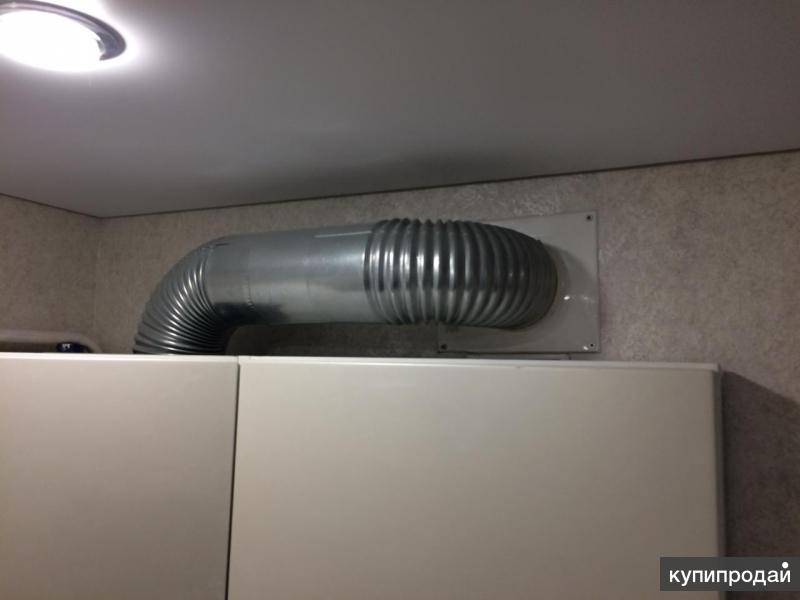

Гофрированная труба для газовой колонки

Гофрированные трубы из алюминия для газовой колонки характеризуются легкостью,привлекательной ценой, простотой монтажа. Весомым недостатком изделия считается возможность прогорания в условиях высоких температурных нагрузок. В целях пожарной безопасности специалисты рекомендуют использовать гофру из нержавейки, несмотря на относительную дороговизну продукции. Большим минусом в копилку материала является сложность ухода: чтобы содержать в чистотегофротрубу для дымохода газовоговодонагревателя требуются определенные усилия.

Коаксиальные воздуховоды

Устройство представляет собой двухконтурную систему в виде дымоходного трубопровода внутри гильзы. Коаксиальная конструкция предусматривает объединение отвода продуктов сгорания и надува воздуха с улицы. Здесь два потока движутся навстречу друг к другу по своим каналам. При этом наружная полость – зазор между двумя стенками двухконтурного прогона – доставляет в камеру сгорания воздух с улицы, всасываемый вентилятором. Отработанные газы выходят сиз газовой колонки по внутренней трубе, направляясь к верхней точке магистрали.

Ключевым преимуществом коаксиального воздуховода является повышение КПД газового водонагревательного устройства, так как в результате теплообмена воздух к горелке поступает подогретым.

Нержавейка

Трубы из нержавейки считаются идеальным вариантом воздуховода для газовой колонки в квартире. Среди преимуществ изделия отмечают следующие:

  • долговечность материала;
  • стойкость к коррозии;
  • устойчивость к деформациям;
  • отсутствует риск прогорания стальной трубы для газовой колонки;
  • эстетичная внешность;
  • конструкция гармонично вписывается в дизайн интерьера любой стилистики;
  • наружность трубопровода из нержавейки легко содержать в чистоте.

Среди минусов трубы из нержавеющей стали для газовой колонки отмечают относительную дороговизну изделия по сравнению с моделями из других материалов.

Оцинкованная сталь

Дымоходные трубы из оцинкованной стали, как и прогоны из нержавейки, бывают утепленными – сэндвич – или обычными. Если планируется прокладка газоотвода через неотапливаемое помещение или же холодный чердак, целесообразно использовать сэндвич-конструкцию. В остальных случаях рекомендуется сделать выбор в пользу обычной модели оцинковки.

Как отмечают специалисты, нежелательно использовать трубопровод из оцинкованного металла для газовой колонки с высокой температурой отработанных газов. Дело в том, что есть риск выделения опасных соединений при сильном нагреве воздуховода из оцинковки.

Почему вытяжку и газовую колонку нельзя включать одновременно: позаботьтесь о жизни и здоровье

Природный газ в квартире или частном доме является привычной частью коммуникаций, которыми человек пользуется уже не один десяток лет. Пользование таким ресурсом требует повышенного внимания в процессе эксплуатации приборов

Кроме свойств воспламенения, к которым применяются меры безопасности, важно не забывать о продуктах сгорания, образующихся при работе газового оборудования

Правильность удаления отработанных веществ влияет на качество воздуха в жилом помещении.  А соответственно, — и продолжительность жизни обитателей квартиры.

Статистика последних лет подтверждает большое количество несчастных случаев, связанных с нарушением Правил использования газовых приборов.

Нормы и правила совмещения газовых колонок и кухонных вытяжек

Оборудование, предназначенное для подогрева воды, работает без принудительного отвода продуктов сгорания. Они удаляются из зоны горения посредством естественной тяги, которую ежегодно должны проверять работники коммунальных служб. Эта процедура известна владельцам колонок.

ВАЖНО! Пренебрегать такой проверкой означает подвергать жизнь опасности. На основании требований по установке газовых водонагревателей, для них оборудуют отдельный вентиляционный канал, который нельзя объединять с кухонным

Это связано с тем, что продукты сгорания смогут попасть в жилую комнату. При отсутствии такого дымохода, установка колонки в помещении запрещена «Правилами пользования газом в быту»

На основании требований по установке газовых водонагревателей, для них оборудуют отдельный вентиляционный канал, который нельзя объединять с кухонным. Это связано с тем, что продукты сгорания смогут попасть в жилую комнату. При отсутствии такого дымохода, установка колонки в помещении запрещена «Правилами пользования газом в быту».

СПРАВКА! В советские времена дома проектировались со специальным каналом для газовых колонок!

Именно поэтому очень трудно и даже практически невозможно получить официальное разрешение на установку такого оборудования в домах, оборудованных централизованной подачей горячей воды.

Чтобы избежать попадания продуктов сгорания в жилое помещение, Правилами предусмотрена установка кухонной вытяжки и присоединение ее к одному вентиляционному каналу. А водонагревателя — к другому. Совмещение этих трубопроводов категорически запрещено!

Даже если технически продумать и просчитать возможность перемещения отработанных газов строго по направлению к воздуховоду вентиляционной вытяжки, то вычислить вероятность дальнейшего движения воздушных масс по каналу невозможно. Таким образом, возникает вероятность попадания вредных веществ к соседям.

ВАЖНО! Нельзя подключать ни колонку к вытяжке, ни вытяжку — к колонке. Это необходимо понять не потому, что требуют Правила, а в связи с опасностью такого подсоединения для жизни

При обнаружении совмещенного подключения вытяжки и колонки сообщают о нарушении в соответствующие коммунальные службы!

Правила проверки тяги

В соответствии с инструкцией по эксплуатации газовых нагревательных приборов, проверять тягу вентиляционной трубы необходимо перед каждым включением. На самом деле, пользователи колонок забывают об этом требовании в первый же день после подключения оборудования. А этот вопрос очень важен при удалении продуктов сгорания. Хотя бы раз в несколько дней тягу следует проверить.

ВАЖНО! При наличии газового нагревателя в квартире, не рекомендуют плотно закрывать окна, даже зимой. Открытые форточки обеспечат приток воздуха, необходимый для создания нормального воздухообмена!

Почему колонку нельзя включать вместе с вытяжкой

При включении оборудования для подогрева воды продукты сгорания удаляются в вентиляционный канал посредством естественной тяги.

ВАЖНО! Если одновременно с колонкой включить вытяжку, то естественное перемещение отработанных веществ нарушится! Они начнут двигаться в противоположную сторону, наполняя при этом жилое помещение вредными элементами

Мысль о возможном удалении всех вредных компонентов в кухонную вытяжку ошибочна! Потому что несгораемые частицы будут постоянно наполнять пространство, а впоследствии осядут на поверхностях мебели. Именно подобные факты одновременного включения вытяжки и колонки нередко становились причиной несчастных случаев отравления угарным газом.

Пренебрегать Правилами подключения газовых приборов нельзя. Это может привести к трагичным последствиям. Грамотное подключение и соблюдение очередности включения оборудования сохранит здоровье вам и вашим близким.

Детали монтажа

Установка вытяжки газовой колонки – процесс, требующий предельного внимания

Но, прежде чем приступить к созданию такой конструкции, важно убедиться, что сама колонка размещена в соответствии с основными требованиями

Для того чтобы такая система функционировала эффективно, необходимо правильно рассчитать монтаж газоотводного канала: именно он обеспечит вывод из комнаты всех вредных веществ.

Рекомендуем вам следовать основным принципам установки такой вытяжки:

  • правильно определите ее диаметр. Он должен соответствовать параметрам выводного отверстия. Длина труб должна быть не слишком большой, так как ее размеры тоже повлияют на тягу;
  • продумайте оптимальную форму такой трубы: лучше, если она будет круглой;
  • учитывайте мощность установленной газовой колонки: чем она мощнее, тем большая тяга потребуется;
  • соблюдайте технику безопасности как в процессе монтажа вытяжки, так и при ее использовании. Убедитесь, что конструкция – целостная и не пропускает газ, а также используйте специальные герметики при необходимости.

Во избежание непредвиденных случаев постарайтесь установить газовую колонку на максимальной высоте, предварительно сделав отметки для крепления оборудования. С помощью дрели или перфоратора сделайте несколько отверстия для саморезов – и приступайте к монтажу колонки. Труба устанавливается к уже закрепленной колонке таким образом, чтобы продукты сгорания поступали в вентиляционную шахту без препятствий.

Важно! Как сам материал, так и стены в зоне, где будет установлена колонка с вытяжкой, должны быть устойчивыми к огню.

Если вытяжного канала в стене нет, используйте коренную или насадную трубу для колонки. При равномерной работе колонки и плиты можно присоединить трубу к общему дымоходу.

Если после начала эксплуатации колонки с подсоединенной вытяжкой вы заметили некоторые неисправности – сразу обратитесь к помощи специалистов. Микроотверстия и трещины в материалах можно удалить и собственными силами, например, с помощью паяльника.

При выборе газовой колонки для кухни желательно сразу определиться с необходимостью приобретения специальной вытяжки. Во-первых, проверить соответствие основных параметров будет проще до закрепления оборудования, а во-вторых, специалисты поделятся с вами всеми особенностями работы такой техники.

Наиболее качественные варианты газовых колонок будут работать исправно вне зависимости от посторонних факторов: в этом случае необходимость покупки вытяжной трубы вообще отпадет.

Если же вы осознаете важность использования вытяжных механизмов в своей кухне – отнеситесь к выбору и монтажу материалов ответственно. Любые неисправности со временем себя проявят, и вполне возможно, что необдуманная эксплуатация газовой техники сможет причинить вред и вам, и вашим соседям

Дымоходы колонок и газовых котлов – нормы и особенности установки

Если у вас в частном доме есть колонка или газовый котел, вы несете полную ответственность за использование теплогенерирующего прибора. Сотрудники газовой службы предъявляют к вводимой в эксплуатацию газовой технике суровые требования. Не соблюдая эти требования, получить разрешение на подключение оборудования к газу вам не удастся. Рассмотрим правила установки дымоходов газовых котлов и колонок собственными силами.

Современные дымоходы – виды и отличия

Выбирать размер, определяться с диаметром и устройством дымохода следует, учитывая тип выбранной отопительной техники. Теплогенерирующий газовый прибор всегда имеет высокий КПД. В связи с этим продукты горения, движущиеся по системе дымоудаления, отличаются сравнительно невысокой температурой – обычно она не превышает более 200 гр. Цельсия.

Дымоходы для газовых котлов могут быть:

– Одноконтурными из нержавейки. Преимущества: простота установки и невысокая цена. Дымоход прокладывают с помощью цилиндрических одноконтурных труб. Такие конструкции можно монтировать только изнутри;

-Сэндвичами из нержавейки. Использовать сэндвич-системы также не запрещено газовиками. В этом случае у каждой трубы будет по нескольку стальных слоев и прослойка из изоляции. Решение подходит и для наружной, и для внутренней схем монтажа;

– Гибкими из нержавейки. Прибегают к помощи металлических гофрированных труб, отличающихся повышенным уровнем гибкости. Возможен монтаж дымохода сложной конфигурации;

– Коаксиальными. Установка коаксиального дымохода – самый современный и безопасный метод удаления продуктов горения. Конструкция представляет собой две трубки, вставленные друг в друга. Дым выводится наружу по внутреннему контуру. В топку воздух поступает принудительно по внешнему контуру.

Важно! Перед покупкой того или иного дымохода, следует ознакомиться с его инструкцией. Именно здесь указана рабочая температура, выдерживаемая трубой, оптимальный диаметр, требования к материалам канала системы.

Как разместить?

Безопасность эксплуатации отопительной газовой техники зависит от того, насколько качественно выполнена установка канала дымоудаления. Прокладкой труб и подключением системы должны заниматься профессионалы! Их рекомендации следующие:

– Прокладывать каналы дымоудаления следует внутри системы. Используйте внутренние капитальные стены сооружения;

– Размер вводного патрубка котла должен быть равен диаметру трубы дымохода. Откажитесь от применения изделий диаметром меньше/больше. В противном случае максимальная герметизация элементов невозможна;

– Минимум 5 сантиметров должно оставаться между негорючей отделкой стен и внешней стеной трубы. При отсутствии огнезащиты на стене, расстояние увеличивается в 5 раз. Для защиты стен можно использовать листовой металл или асбест;

– У участка трубы, на котором выполнено соединение с газовой отопительной техникой, должна быть вертикальная ориентация в пространстве. Вертикальный сегмент дымохода не должен быть короче 0,5 метров;

– Выполняйте установку конструкции четко по вертикали. При этом правильный монтаж допускает наличие уклона до 30 сантиметров. Осуществляя прокладку, можно создать не больше трех поворотов конструкции. Величина общей протяженности горизонтальных поворотов не должна быть более одного метра;

– 5 метров минимум – показатель общей длины дымохода, работающего на газу. Возвышаться над уровнем кровли он должен на полметра-метр минимум;

– Наличие элемента с окошками для ревизии – обязательное условие. Кроме того, в конструкции должен быть сборник для конденсата, а также тройник. При отсутствии любого из этих элементов, монтаж запрещен.

Важно! Для того, чтобы дымоход мог эффективно функционировать, соединения сегментов труб должны быть максимально герметичны. Осуществляя установку системы, следует использовать термостойкий герметик и стальные хомуты.
