Установка бойлера и подключение его к водопроводу своими руками

Подключение бойлера к водопроводу

Для установки фитинга или крана на трубу из полипропилена понадобятся инструменты и материалы из следующего перечня:

• механизм для спайки полипропиленовых труб;
• устройство для порезки труб;
• помимо этого понадобятся тройники и запорная арматура, предназначенные для труб из полипропилена;
• также понадобятся специальные муфты для соединения труб.

Пошаговая инструкция подключения накопительного бойлера состоит из ряда несложных действий.

1. Перекрывается подача воды в центральном водопроводе квартиры. Если такой возможности нет, то нужно обратиться в ЖЭК для отключения воды в главном стояке.
2. В нужных местах в трубах из полипропилена проделываются разрезы и в случае необходимости обустраиваются отводы к месту, где установлен бойлер.
3. Если трубопровод замурован или уложен в штробах, то для начала нужно открыть к нему доступ.
4. В месте, где сделаны разрезы, впаиваются тройники, то есть выполняется их врезка.
5. Если подсоединение выполняется вместе с ограниченным доступом, то используют разъёмную ремонтную муфту полипропиленовая часть, которой припаивается к тройнику, а торец с резьбой вразрез водопровода.
6. После того как соединения будут зафиксированы, муфту убирают.
7. К тройникам подсоединяют удлинители трубопровода.
8. На отводе монтируется муфта.
9. К муфте присоединяется кран.
10. От крана к бойлеру прокладывают соединительный шланг.

Подключать бойлер к водопроводу из полипропиленовых труб достаточно просто и поэтому все работы можно выполнить самостоятельно. Главное, обеспечить свободный доступ к трубам.

Выбираем место установки

В большинстве случаев хозяева стараются расположить накопительный водонагреватель непосредственно в ванной или туалетной комнате под потолком с креплением на стену.

Это вполне оправдано – таким образом в малогабаритных санузлах осуществляется экономия пространства, поскольку подвешенный под потолком бойлер обычно ничему и никому не мешает.

Но такое размещение сантехнического оборудования не лишено некоторых недостатков:

• Во-первых, в случае отключения холодной воды у неискушенных пользователей (в основном домохозяек) возникает желание воспользоваться запасами обретшей ценность жидкости, содержащейся в резервуаре накопителя. При этом зачастую забывают отключить подачу электроэнергии. А большинство самых недорогих водонагревателей не оборудованы защитой от включения без воды (либо последняя может элементарно выйти из строя и не сработать), что приведет как минимум к поломке трубчатого электронагревателя.
• В этом отношении выгоднее напольная установка водонагревающего накопительного оборудования – как, например, это практикуется на кухнях, где в основном бойлеры монтируются под мойкой. А по законам сообщающихся сосудов и гравитации вода при отсутствии давления в системе не сможет вылиться через кран, расположенный выше уровня емкости.
• Во-вторых, для настенного крепления такого тяжелого оборудования (масса бойлера в среднем равна массе воды + 20-40%) необходим надежный крепеж.

Не в каждом стеновом материале можно организовать качественное закрепление. Например, столь популярные ныне гипсокартонные простенки даже не рассматриваются. Для того чтобы достаточно надежно закрепить в них бойлер (и то, не самый объемный), необходимо на этапе возведения гипсокартонных перегородок предусмотреть прочные металлические профиля – закладные под будущий крепеж.

Достаточно качественным получится крепление в бетонных либо кирпичных стенах посредством анкерных металлических дюбелей. Пластиковые дюбеля категорически не рекомендуются, поскольку по прошествии нескольких лет значительно уменьшаются в объеме, усыхают, что может привести к падению дорогостоящего сантехнического оборудования.

Как организовать водоснабжение частного дома из скважины? Узнайте из этой статьи.

Подготовка

Если ранее бойлер у вас не был установлен, то первым делом определитесь с его будущим местоположением, затем подберите инструмент и материалы.

Выбор места

При поиске руководствуйтесь следующими рекомендациями:

1. Стена должна быть крепкой, лучше несущей, чтобы выдержать большой вес бака (к весу устройства прибавьте еще вес воды).
2. Важен свободный доступ к коммуникациям и к прибору, так как в дальнейшем придется обслуживать водонагреватель.
3. Не подключайте бойлер к плохой проводке. Обычно мощность моделей составляет от 3 кВт.
4. Не подключайте бак к гнилым и ржавым трубам.
5. Выбирайте место поближе к трубопроводу, чтобы не пришлось врезаться к системе из соседней комнаты.
6. Приемлемым выбором для установки выступает ванная или кухня, реже туалет или прихожая.

На самом деле все не так сложно. Обычная качественная проводка с легкостью выдержит электронагреватель средней мощности. Требований или ограничений по установке данного прибора не существует.

Мы все же рекомендуем проводить отдельную линию от счетчика к баку, чтобы разгрузить основную проводку.

Инструменты

Инструменты и материалы необходимый для установки бойлера.

Если вы все делаете с нуля, то придется попотеть. Для начала врезаться в трубопровод с холодной водой, сделать разводку для горячей воды, а лишь потом приступать к подключению бойлера косвенного нагрева. Также вам потребуются специнструменты и материалы:

• металлопластиковые трубы;
• пакля;
• паста;
• герметичная лента;
• гибкие шланги для соединения бойлера и водопровода;
• тройники;
• шаровые краны;
• обратный клапан;
• перфоратор (дрель рекомендуется только любителям мазохизма, так как придется сверлить довольно глубокие отверстия в крепкой бетонной стене);
• рулетка;
• уровень;
• отвертка;
• газовый или разводной ключ;
• набор обычных ключей.

Выбор места

Прежде всего, для работы проточного водонагревателя нужна достаточная мощность. Они имеют мощность от 1 до 27 кВт, и обычно требуется установка новой сети и подключение к электрощиту. В квартирах чаще всего используются однофазные безнапорные проточные приборы, мощность которых составляет до 4-6 кВт.

Если у вас в квартире постоянно нет теплой воды, то следует выбрать модель помощнее, желательно напорного типа или рассмотреть вариант покупки бака накопительного типа.

Следует сказать, что маломощные проточные водонагреватели обычно имеют одну фазу, а приборы с мощностью от 11 кВт — трёхфазные. Если ваше жилье имеет только одну фазу, то и прибор вы можете устанавливать только однофазный.

Узнайте, как соорудить погреб с вентиляцией, овчарню, курятник, веранду, беседку, мангал, забор с фундаментом своими руками.

Выбор места, куда будет установлен проточный водонагреватель, зависит от его типа: безнапорный или напорный. Чаще всего, чтобы обеспечить себе мытьё под душем в период отключений воды, в ванных комнатах устанавливают безнапорные модели.

Конечно, они не способны дать такой напор горячей воды, который даёт централизованное снабжение горячей водой или напорный водонагреватель. Но и того потока нагретой воды, которым обеспечит вас безнапорный вид, вполне достаточно, чтобы помыться.

Важно! Следует использовать именно ту душевую насадку, которая идёт в комплекте к безнапорному водонагревателю — в ней меньше дырочек. Из обычной душевой насадки вода может идти едва-едва.Безнапорную модель устанавливают рядом с местом потребления нагреваемой им воды

Обычно это место над или под умывальником, сбоку. При этом учитываются следующие аспекты:

• на него не должны попадать брызги от душа. Приборы, имеющие маркировку IP 24 и IP 25, защищены от попадания воды, но и их нежелательно ставить в местах заливания;
• доступ к управлению, регулировке;
• удобство пользования душем (краном), к которому идёт подключение;
• удобство подключения к центральному водоснабжению;
• прочность стены, к которой будут крепить прибор. Обычно вес таких нагревателей воды невелик, но стена должна обеспечить его надёжное крепление. Кирпичные, бетонные, деревянные стены обычно не вызывают сомнений, а вот гипсокартон может не подойти;
• ровность стены. На слишком кривых поверхностях иногда сложно правильно установить прибор.

Узнайте, как избавиться от старой краски, поклеить обои, утеплить окна в квартире.Напорный водонагреватель способен обслуживать сразу несколько точек потребления воды. Его установку ведут рядом со стояком или точкой водоразбора. Такой прибор имеет большую мощность, чем безнапорный. Он может иметь как верхнее, так и нижнее подключение, но для установки и подключения такой модели лучше всё-таки обратиться к специалистам. Проточные водонагреватели бываю газовые и электрические. В основном используются электрические приборы, так как для газового необходимо, чтобы проектом была предусмотрена газовая колонка и наличие газопровода, а также установка должна быть согласована со службой горгаза.

Знаете ли вы? Одним из первых способов нагревания воды были раскаленные на огне камни, которые погружали в емкость с водой.

Как продлить жизнь баку

Самый простой способ — во время эксплуатации старайтесь держать бак наполненным водой. При хранении пустого бака происходит резкое снижение его ресурса за счёт окисления микротрещин эмали бака кислородом, содержащимся в воздухе, с образованием сквозной коррозии. Это же, правда, в меньшей степени касается и баков из нержавеющей стали. В них происходит окисление сварных швов, из которых при высокотемпературной сварке выгорают легирующие материалы. Поэтому для сезонной эксплуатации бойлеров со сливом воды перед зимним периодом лучше использовать или самые недорогие водонагреватели с эмалированным баком с пониманием ограниченного ресурса такого бака. Либо использовать дорогостоящие водонагреватели с баком из нержавеющей стали и с качественно выполненными сварными соединениями, способными переносить слив воды. К сожалению, пользователь не может сам проверить, насколько хорошо сделана сварка. Здесь можно полагаться только на репутацию компании-производителя.

Современные модели накопительных проточных водонагревателей более функциональны, но почти не изменились конструктивно. Изменения ограничены конструкцией и сводятся к небольшим функциональным удобствам. Так, на смену резьбовым ТЭНам приходят элементы с фланцевым креплением. Помимо удобства замены этот вид крепления продлевает срок службы бака, так как для установки фланца требуется меньше сварочных работ. Сам ТЭН может быть в корпусе из меди или нержавейки. Медные ТЭНы менее долговечны, так как металл активно реагирует с растворёнными веществами, но доступнее по цене. Нагреватели, как и раньше, нуждаются в обслуживании. Регулярного осмотра и замены требует анод, защищающий бак от коррозии. Помимо традиционных магниевых анодов существуют несменные электронные, но высокая стоимость делает их непопулярными.

Александр Красавин

Специа­лист по товарному предложению отдела «Водоснабжение» компании «Леруа Мерлен»

Водонагреватели Ballu. Серия PROOF с ёмкостью эмалированного бака от 30 до 150 л (от 5590 руб.). Фото: «Русклимат»

Серия Maxi, ёмкость эмалированного бака от 30 до 200 л (от 6790 руб.). Фото: «Русклимат»

Водонагреватель Tronic 8000 T (Bosch) с «сухим» тэном и электронным термостатом. Фото: Bosch

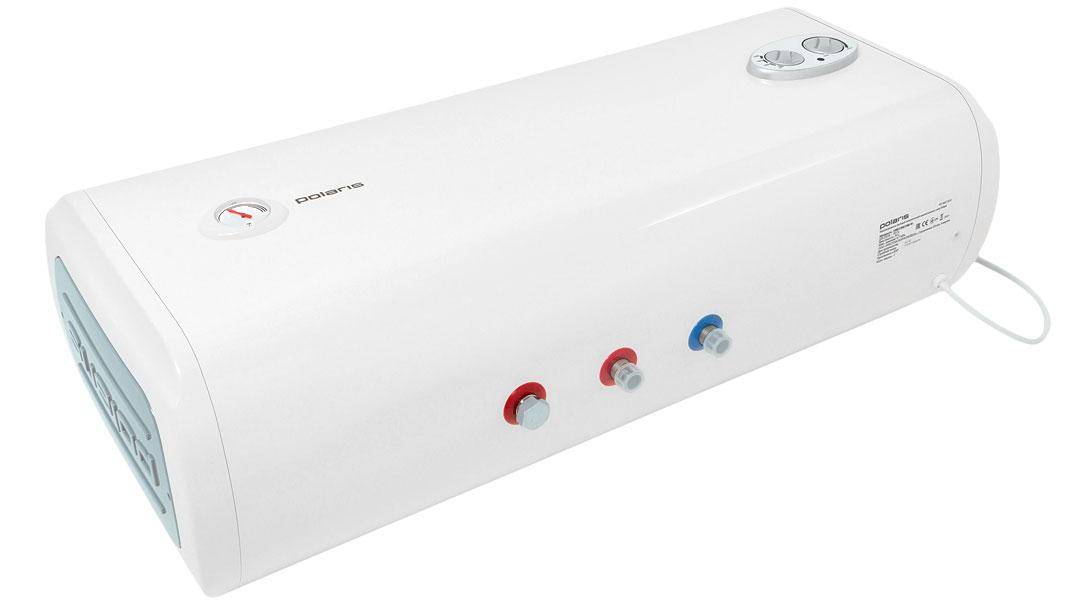

Водонагреватель Polaris AQUA IMF с баком из нержавеющей стали (15 тыс. руб.). Фото: Polaris

Водонагреватели накопительные. Серия AXIOmatic Proff (Electrolux): бак с изоляцией 50 мм. Фото: «Русклимат»

Модель FD IMF 20 V (Polaris). Фото: Polaris

Серия BLU1 ECO (Ariston). Фото: Ariston

Удобная, интуитивно понятная панель управления водонагревателей Lydos Eco (Ariston). Фото: Ariston

Первый в мире водонагреватель с тепловым насосом Lydos Hybrid (Ariston). Цифровой дисплей, интуитивно понятный интерфейс и четыре индивидуальных режима (i-MEMORY, GREEN, PROGRAM и BOOST) позволяют легко управлять прибором. Фото: Ariston

Модель Perla NTS 30 л (3369 руб.). Фото: OBI

Серия Tronic 2000 T (Bosch) со стеклокерамическим внутренним покрытием бака. Фото: Buderus

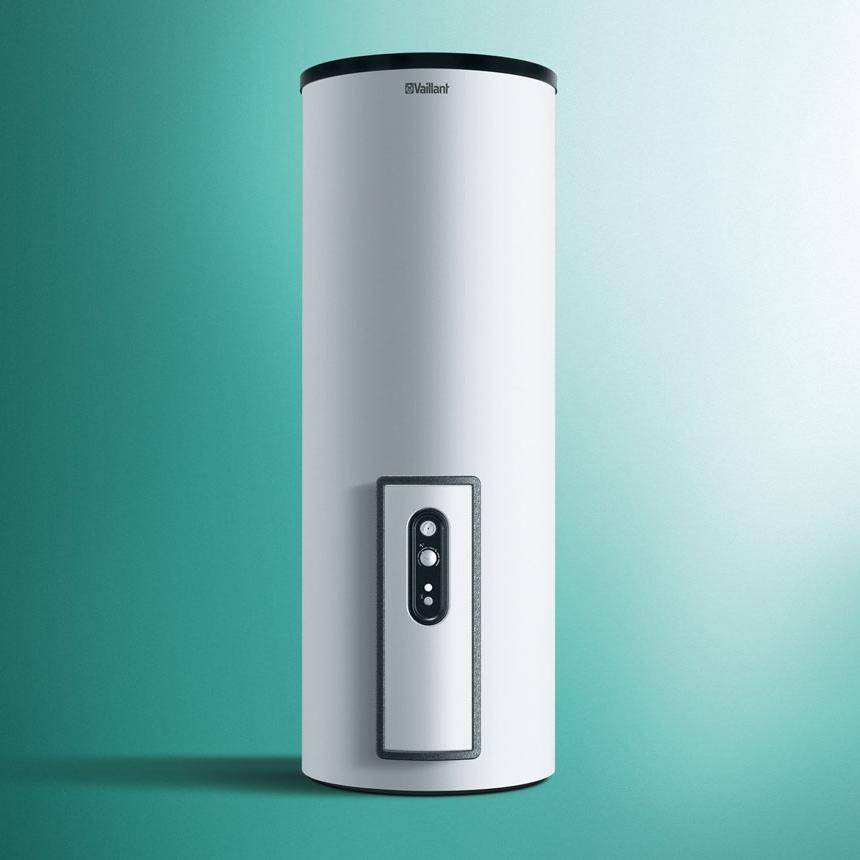

Серия eloSTOR VEH 200–400 (Vaillant) с системами защиты от перегрева и замерзания. Фото: Vaillant

Серия водонагревателей eloSTOR VEH basis 50–100 (Vaillant), объём бака 50, 80 и 100 л. Фото: Vaillant

Компактные водонагреватели (объём бака 10 или 15 л), серия Q-bic (Electrolux). Фото: «Русклимат»

Tronic 2000T minitank (Bosch). Фото: Bosch

Блок управления elostor exclusive 200–500 с термостатом (Vaillant). Фото: Vaillant

Крепление для настенного монтажа. Фото: Polaris

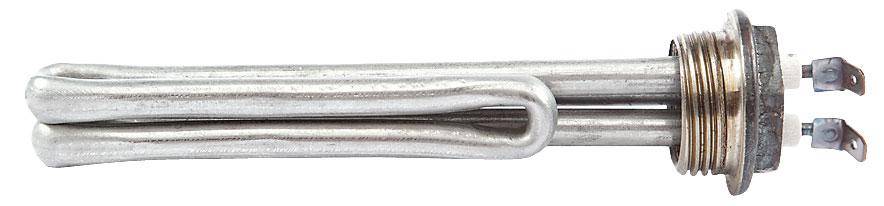

Вариант конструкции обычного ТЭНа. Фото: trotzolga/Fotolia.com

Способы установки проточных водонагревателей

Существуют временный и постоянный способы подключения проточных электрических бойлеров.

При временном варианте установки к трубе подачи вода прикрепляется кран-тройник и через гибкий металлизированный шланг он соединяется в входным патрубком проточного водонагревателя.

Необходимо помнить, что для того, чтобы проточный водонагреватель не вышел из строя – в нем при включении нагрева должна находиться вода. Таким образом включение и выключение проточного бойлера должно выглядеть следующим образом:

• Включается подача воды в проточный водонагреватель,
• Включается электрический нагрев,
• Выключается электрический нагрев,
• Выключается вода, поступающая в нагреватель.

Современные бойлеры могут иметь автоматическую защиту, которая предотвращает включение ТЭНов при отсутствия воды в системе, но такие модели стоять чуть дороже.

При стационарной врезке проточного водонагревателя он устанавливается параллельно имеющейся системе водоснабжения. Для этого в трубу подачи холодной воды врезается кран-тройник. Таким образом поток холодной воды делится на две части. Одна часть воды будет поступать непосредственно на холодный вход смесителя, а вторая будет поступать на вход водонагревателя, который обозначен синим цветом. Нагретая вода будет поступать в горячий вход смесителя.

соединение труб

Перед запуском водонагревателя в рабочем режиме необходимо проверить его герметичность. В случае отсутствия течи – включайте его в электрическую сеть.

Общая схема подключения к водопроводу

Подключение бойлера к водопроводу из любого вида труб проводится по одной общей схеме.

Подача холодной воды (сверху вниз):

1. Монтаж «американки» к патрубку подачи воды бойлера – один из самых простых и надежных вариантов подключения бойлера. В случае необходимости демонтажа водонагревателя, отсоединить его от водопровода можно за несколько минут.
2. Монтаж латунного тройника с краном для слива воды. Эта деталь не является обязательным условием при подключении бойлера. Но для удобства спуска воды из бойлера – это отличный и долговечный вариант.
3. Монтаж системы безопасности – обязательное условие подключения бойлера к водопроводу. Система включает в себя:

Схема подачи воды в бойлер

• обратный клапан – предотвратит отток горячей воды из бойлера в случае падения напора подачи холодной воды или ее полного отсутствия;
• предохранительный клапан – в случае повышения давления внутри резервуара бойлера, через этот клапан автоматически сбрасывается излишек воды для снижения внутреннего давления.

Внимание! Система безопасности в комплекте водонагревателя не всегда надежная. Чтобы обезопасить себя от неприятностей, приобретите надежный обратный и «срывной» клапан.

Важность системы безопасности сложно переоценить

Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

Важность системы безопасности сложно переоценить. Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака

При этом тэны будут все так же греть, что приведет к выходу их из строя.

Предохранительный клапан не менее важен в системе. Допустим, в бойлере вышел из строя термостат. В этом случае тэны не будут автоматически отключаться и температура воды в баке может дойти до 100º. Давление в баке будет стремительно расти, что в итоге приведет к взрыву бойлера.

Предохранительный клапан в системе

1. В случае подачи в водопровод некачественной, жесткой воды после запорного крана необходим монтаж очистительного фильтра. Наличие его убережет емкость бойлера от накипи и отложений водного камня, что значительно продлит срок его службы.
2. Монтаж запорного крана. Его назначение – перекрыть подачу воду в бойлер при его обслуживании или ремонте, при этом вода в другие точки будет подаваться.
3. В случае когда напор в водопроводе «скачет» опытные мастера рекомендуют устанавливать редуктор давления. Если он уже установлен на вводе воды в дом или квартиру, дублировать монтаж не нужно.
4. Врезка тройника в имеющуюся трубу подачи холодной воды.

Выпуск горячей воды (сверху вниз):

1. Монтаж муфты-«американки» на патрубок горячей воды бойлера.
2. Монтаж шарового крана для возможности спуска воды из бойлера (если такой кран уже установлен в другом месте, необходимости дублировать его нет).
3. Врезка в разводку горячей воды по квартире или дому.

Врезка в металлопластиковую трубу. Самый простой способ врезки. В нужном месте труба рассекается резаком и посредством подходящих фитингов на нее монтируется тройник, от которого и будет подаваться холодная вода в бойлер. Металлопластиковые трубы уже теряют свою популярность. Внешне они выглядят не очень эстетично, да и срок службы их не слишком велик.

Врезка в полипропиленовую трубу. Такая врезка более трудоемкая и затратная, но, в то же время, самая надежная. Тройник с муфтой-«американкой» для подключения монтируется с помощью специального паяльника. Вырезав фрагмент трубы в нужном месте специальными ножницами, необходимо выдержать соосность двух ее частей. В противном случае впаять тройник не удастся.

Схема подключения бойлера к водопроводу

Врезка в металлическую трубу. Такая врезка потребует определенных навыков работы со сгонами и муфтами. Если есть возможность нарезать на обрезанной трубе резьбу, тройник устанавливается посредством обычного сантехнического сгона или муфты. Если металлические трубы расположены так, что применить плошку для нарезки резьбы не получится, прибегают к использованию специального хомута с резьбовым отводом, в народе – «вампир». Порядок работы с «вампиром»:

1. Металлическую трубу нужно тщательно зачистить от старой краски.
2. В месте врезки в трубе просверлить отверстие. Диаметр отверстия в трубе должен соответствовать отверстию в муфте.
3. Муфта-«вампир» монтируется на металлическую трубу через резиновую прокладку и фиксируется болтами муфты. Отверстия в трубе и муфте должны совпадать.

Внимание! Большое отверстие, рассверленное в трубе, нарушит прочностные характеристики трубы; маленькое – через короткое время засорится грязью.

Электрическая часть монтажа

Подключение накопительного водонагревателя к электропитанию кажется задачей очень простой, поскольку для этого нужно просто включить прибор в розетку. Бытовые нагреватели обычно рассчитаны на стандартное напряжение в 220 В.

Но каждый, кто хоть немного знаком с работой электрических сетей, понимает, что для таких мощных приборов обычная розетка может оказаться совершенно непригодной.

Для начала следует оценить состояние электропроводки в квартире или доме и выяснить, на какую максимальную нагрузку она рассчитана. Подключение к одной линии одновременно нескольких приборов высокой мощности может стать фатальным для системы.

Например, если одновременно включить нагреватель и бытовую электроплиту/автоматическую стиральную машину, проводка может перегореть, вызвать пожар и т.п.

Безопаснее и надежнее подвести отдельный кабель для водонагревателя от электрощита. Важнейший показатель в этой ситуации — сечение электрического кабеля. Минимальное сечение кабеля можно вычислить, используя специальные таблицы.

При этом следует учитывать рабочее напряжение, фазы, материал, из которого изготовлен кабель, будет ли проводка скрытой и т.п. Для водонагревателей обычно используют двужильный медный или алюминиевый кабель, напряжение 220 В, одна фаза.

Эта таблица поможет выбрать кабель подходящего сечения для подключения накопительного водонагревателя к электропитанию. Использование некачественного кабеля может вызвать опасную аварию

Если нагреватель устанавливают в помещении с повышенной влажностью (ванной комнате, кухне и т.п.), следует использовать специальные влагозащищенные розетки. Кроме того, для двухфазных котлов практически всегда необходимо устанавливать УЗО — устройство защитного отключения. Кабель также должен быть защищенным от влаги, а также прочным и достаточно эластичным.

Чаще всего накопительные водонагреватели устанавливают в местах с повышенной влажностью, например, в ванной комнате. Здесь необходимо использовать специальные влагозащищенные розетки

Не стоит экономить на кабеле, покупая продукцию сомнительного качества. Кроме того, брать электрокабель для подключения накопительного нагревателя нужно с достаточным запасом. Провод не должен находиться в натянутом состоянии.

Перед подключением следует внимательно изучить маркировку кабеля. Неопытные новички иногда путаются и подключают фазу к контуру заземления.

Если опыта в выполнении электромонтажных работ нет, имеет смысл обратиться за консультацией к опытному электрику или поручить ему выполнение этого этапа установки водонагревателя.

В обязательном порядке следует позаботиться о заземлении нагревателя. Для этого можно использовать кусок металлической проволоки, один конец которой закрепляют на корпусе нагревателя, а второй присоединяют к контуру заземления.

Устройство электрического накопительного бойлера

Знание устройства и принципа работы агрегата позволит избегать досадных ошибок во время монтажа и эксплуатации, а это повысит длительность и безопасность пользования.

Устройство накопительного водонагревателя

бойлер электрический

Из каких элементов состоит электрический бойлер?

1. Кронштейн для фиксации бойлера к несущей поверхности. Размещен в верхней части устройства, обеспечивает надежное крепление бойлера. Изготавливается из толстолистовой стали, к внешнему корпусу приваривается контактной сваркой.

2. Патрубки подачи холодной и горячей воды. Патрубок для холодной воды имеет небольшую длину и рассекатель струи. За счет такой конструкции холодная вода равномерно распределяется в нижнем объеме и напором струи не перемешивается с нагретой. Нагретая поднимается вверх из-за разности плотностей холодной и горячей воды. Патрубок для забора горячей воды имеет увеличенную длину, забор происходит в верхней наиболее нагретой части объема.

3. Слой теплоизоляции. Очень важный элемент бойлера, от него во многом зависят показатели теплосбережения. Изготавливается из различных модификаций пенопласта.

4. Термостат. Регулирует значения температуры, автоматически включает/выключает питание. Размешается в нижней части, об этом нужно помнить во время регулировки температуры нагрева воды.

5. Внутренний резервуар. Может изготавливаться из нержавеющей стали (дорогие модели) или обыкновенной листовой с антикоррозионным покрытием.

6. Нагревательный элемент. Мощность 1,5–2,0 кВт, может быть «мокрым» или «сухим».

7. Магниевый анод. Назначение – уменьшение коррозионных процессов внутреннего бака. Как функционирует? Вода имеет кислород, окисляющий железо. Магний отличается высокой активностью и первым вступает в реакцию с кислородом, за счет этого понижается его концентрация в воде, сталь медленнее ржавеет. Периодичность замены магниевого анода зависит от частоты пользования бойлером и в среднем составляет 5–8 лет.

8. Термометр. Применяется обыкновенные биметаллический термометр, точность показаний ±2–3°С. Некоторые современные модели имеют электронные блоки управления, но на качество эксплуатации это никак не влияет. Зато существенно повышается стоимость бойлера.

9. Индикаторная лампочка. Включается при подаче напряжения на тэн и отключается одновременно с ним.

10. Внешний корпус. Покрывается устойчивыми порошковыми красками, надежно защищающими металл от негативного влияния внешних факторов.

11. Предохранительный и обратный клапаны. Изготовлены в одном корпусе, контролируют давление в бойлере и защищают от чрезмерного повышения давления во время нагревания воды. Обратный клапан выполняет две функции: не допускает аварийного оголения тэнов и предупреждает попадание нагретой воды обратно в водопровод. При отсутствии клапана подогретая вода поступает не только по назначению, но и во всю систему водопровода.

12. Пластиковая муфта. Используется во время подключения бойлера к металлическим трубам, понижает показатели напряжения во время короткого замыкания тэна. Но она не может полностью защитить пользователей, об этом мы поговорим в статье ниже.

Из таких элементов состоит большинство бойлеров. Незначительные технические отличия не оказывают влияния на процесс установки оборудования.

Подключение бойлера к стальному водопроводу

На сегодняшний день благодаря наличию современных технологий, подключение накопительного бойлера к водопроводу из стальной трубы возможно даже без использования сварочного аппарата.

Для этого используются специальные тройники – «вампиры», которые монтируются непосредственно на поверхности стальных труб. Благодаря использованию устройств подобного рода можно своими руками выполнить подключение любой бытовой техники к водопроводу из металлических труб.

Тройники – «вампиры» похожи на металлические хомуты на боковых сторонах, которых установлены патрубки с готовой резьбой. Тройники крепятся на нужном участке трубы, заранее очищенном от ржавчины, краски и других загрязнений. При монтаже используется резиновая подложка, а сама конструкция фиксируется с помощью винтов.

После установки таких тройников электродрелью со сверлом по металлу и специальной защитной втулкой в металлической трубе высверливается отверстие подходящего диаметра. Естественно, что такие работы должны проводиться только при перекрытой подаче воды. После этого на резьбу накручивается кран, от которого идёт шланг соединяющий водопровод с бойлером.

Устройство

По строению водонагреватель накопительный 10 литров под раковину практически ничем не отличается от стандартных бойлеров 80 и 100 литров за исключением объема бака. За нагрев воды отвечает трубчатый электронагреватель (ТЭН), установлен термостат для регулировки температуры нагревания. Время достижения температурой заданного максимума зависит от мощности ТЭНа. А сохранение тепла зависит от качества теплоизоляции.

Также существуют различия в моделях по подключению. Обозначение «О» означает возможность монтажа под раковиной, «U», соответственно, под мойкой, где на нагревателе предусмотрено верхнее подключение к водопроводу. В большинстве случаев водонагреватель под раковину рассчитан всего на одну точку подключения, лишь некоторые модели могут быть подсоединены к двум точкам водозабора. При этом стоимость последних значительно выше средней.

Установка бойлера составляет порядка трети стоимости, куда входят кран, резьба, удлинитель.

Регулировка температуры может осуществляться механически — ручкой регулятора, или на электронном табло. Первый вариант гораздо надежнее, но при этом дешевле.

Особенности эксплуатации

Многих раздражает тот факт, что подобный прибор не может обеспечить полную ванну горячей воды или хотя бы принять душ одному человеку. Эти устройства предназначены исключительно для небольшого объема водопотребления — кухня, рукомойник и т.д. Если необходим большой объем воды, выбирайте модели от 50 до 100 литров — этого будет достаточно для семьи из четырех человек.

Ремонтировать самостоятельно такие агрегаты не рекомендуется — в каждом втором случае он выходит из строя навсегда.

Анализ цен некоторых моделей

По понятным причинам, все ищут дешевые, но надежные бойлеры. Спешим вас обрадовать, такое бывает.

Лидером продаж уже несколько лет являются водонагреватели накопительный объемом 10 литров торговой марки Thermex. Стоимость — 2000 руб. Простая эксплуатация, вариативность подключения U/О, ремонтопригодность и качественное сервисное обслуживание.

• Gorenje GT 10 U/О обойдется в 5000 руб. за счет более современного дизайна. В линейке несколько представителей 10-литровых агрегатов, каждый из которых отличается управлением, наличием дисплея и т.д.
• Stiebel Eltron SHU 10 SLi — самый дорогой бойлер на российском рынке, который стоит 14000 руб. на 2 квартал 2016 года. Предусмотрено защитное реле от перегрева и механизм отключения при отсутствии воды. ТЭН изготовлен из меди, бак — из нержавеющей стали.

Обзор популярных брендов

Для удобства мы составили таблицу, где представлены водонагреватель накопительный 10 литров под раковину и над ней. Все они рассчитаны на стандартное подключение к сети 220В. Модели двух вариантов — плоские горизонтальные и традиционные бочки.

Торговая марка		Цена, руб.	Время нагрева, мин	Тип подключения
				О/U, 2-3 точки водозабора
	Edisson Light MS 10			нижняя подводка
	DGI 10L CF (SUPERLUX)			нижняя подводка
				О/U, 2-3 точки
				нижняя подводка
				нижняя подводка

Преимущества оборудования

Только за последний год количество приобретенных единиц техники превысило стандартные водонагреватели 50-100 литров на 30%. Связано это со следующим:

• значительная разница в цене — самый дешевый бойлер обойдет в 2000 руб., тогда как большое ВН — от 15000 руб;
• небольшие габариты, что особенно актуально для малогабаритных квартир, «хрущевок» и «коммуналок»;
• очень простая установка — не надо ничего кроме гаечного ключа, отвертки и пары растущих в нужном направлении рук;
• небольшое энергопотребление — эксплуатация бойлера 50 литров обойдется в месяц в 1241 руб., 10-литрового — в 300 руб.;
• нет зависимости от напора воды — даже при невысоком давлении в баке всегда будет вода;
• можно использовать как проточный, но при этом вода будет просто теплой, что также удобно при мойке посуды;
• простая эксплуатация, с которой справится даже школьник;
• высокая степень безопасности за счет специальных механизмов.

Какие ошибки можно допустить при подключении — видео

Подключение к водопроводной системе

Сливное отверстие нагревателей этого типа независимо от модели обычно находится внизу. Сначала следует собрать и установить так называемую группу безопасности. Это набор клапанов и фитингов, призванный предотвратить различные аварийные ситуации, которые могут возникнуть во время работы прибора.

Вверху устанавливают переходник, который часто называют “американкой”. Далее навинчивают бронзовый тройник. К его нижней части присоединяют обратный клапан, который не дает воде вылиться обратно в водопроводную систему. К боковому ответвлению тройника присоединяют еще один тройник.

На схеме подробно представлено подключение накопительного водонагревателя: стояки горячей и холодной воды, водопроводные краны (1 и 2); запорные краны (3 и 4); обратный клапан (5); сливной вентиль (6)

На него крепят предохранительный клапан на 6 бар, чтобы обеспечить возможность в автоматическом режиме понизить давление внутри емкости, если оно достигло критического уровня.

К этому же тройнику присоединяют специальный компрессионный фитинг для водопроводной трубы. По ней при избыточном давлении из накопителя будет отводиться в канализацию часть воды.

Схема группы безопасности накопительного водонагревателя. Этот комплекс устройств предотвращает опасное опустошение емкости прибора и удаляет избыточную воду, если давление внутри превышает норму

После установки прибора обязательно следует убедиться, что отверстие клапана давления остается открытым, иначе устройство просто не сработает. Все резьбовые соединения следует уплотнить и загерметизировать. Специалисты рекомендуют отвести на высыхание герметика не менее четырех часов.

На фото наглядно представлены и подписаны элементы группы безопасности накопительного водонагревателя

При установке устройства важно точно соблюдать последовательность их соединения (+). Для соединения прибора со стояком холодной воды можно использовать стальные, медные, пластиковые или металлопластиковые трубы

При самостоятельном выполнении монтажа чаще всего используют пластиковые трубы, поскольку паять их относительно не сложно

Для соединения прибора со стояком холодной воды можно использовать стальные, медные, пластиковые или металлопластиковые трубы. При самостоятельном выполнении монтажа чаще всего используют пластиковые трубы, поскольку паять их относительно не сложно.

Некоторые используют для этих целей гибкие шланги, но это решение себя не оправдывает. Как показала практика, такие элементы быстро изнашиваются.

Отдельные элементы группы безопасности накопительного водонагревателя соединяются при помощи резьбы. В соответствии с нормами эти места следует уплотнить и обработать герметиком

Понятно, что перед врезкой труб горячую и холодную воду, поступающую в квартиру, следует перекрыть. Между стояком холодной воды и нагревателем следует установить запорный кран, чтобы при необходимости можно было отключить воду, поступающую к устройству. Все соединения тщательно герметизируются.

Теперь нужно подвести еще одну трубу, которая соединит нагреватель с системой горячего водоснабжения в квартире. На этом участке понадобится еще один запорный кран: между стояком горячей воды и нагревателем.

Этот кран должен быть всегда перекрыт, чтобы подогретая вода из бойлера не попадала в общий горячий стояк дома. Снова нужно проследить за уплотнением и герметизацией всех соединений.

Запорный кран для холодной воды между нагревательным прибором и стояками должны быть установлены таким образом, чтобы в закрытом виде он не препятствовал поступлению воды к другим потребителям, отсекая только нагреватель.

А подключение к системе горячего водоснабжения нужно сделать так, чтобы при необходимости можно было восстановить поступление горячей воды с общего стояка на систему в квартире.

На этом подключение к водопроводной системе можно считать завершенным. Некоторые специалисты на этом этапе рекомендуют выполнить предварительную проверку: наполнить емкость водой, а затем слить ее и проследить, не появится ли течь. Такую проверку можно делать только после того, как герметик полностью высохнет на всех соединениях.
