Радиаторы отопления с нижним подключением

Подготовка к монтажу

Процесс подготовки не менее важен, чем сама установка радиаторов. Так, если вы живете в многоэтажном доме, то вам стоит попробовать договориться с соседями о совместной замене труб отопления. Эффект от такой замены будет более ощутимый, чем если бы вы меняли трубы только у себя. Также не стоит объяснять, что этим нужно заниматься летом, а не зимой. Если имеется старая система, то ее нужно демонтировать, а лишь потом начинать установку новой. Также нужно приобрести минимум материалов и инструментов.

Материалы

При монтаже радиаторов отопления мы рекомендуем вам воспользоваться полипропиленовыми трубами для отопления.

Кроме самих радиаторов вам понадобятся:

  • трубы, тройники, переходники и все, что с этим связано;
  • обычные вентили или краны Маевского для развоздушивания батарей;
  • кронштейны, на которые, собственно, и крепятся батареи;
  • сгоны;
  • запорные краны, можно взять шаровой вариант, он будет более надежным.

Инструменты

Необходимые инструменты могут немного разниться в зависимости от типа используемых труб, но обязательно нужно иметь при себе:

  • ключи: газовый и разводной;
  • уровень, линейка, рулетка;
  • набор рожковых ключей;
  • шуруповерт;
  • динамометрический ключ;
  • карандаш и гвоздик для разметки;
  • перфоратор (дрель может не справиться с бетонной стеной).

Для системы отопления хорошо подходят пластиковые трубы. Они долговечны, неприхотливы и легки в монтаже. Правда, вам нужно будет найти для их соединения паяльную станцию.

Мастер-класс. Подключаем радиатор от пола, используя Т-образные трубки

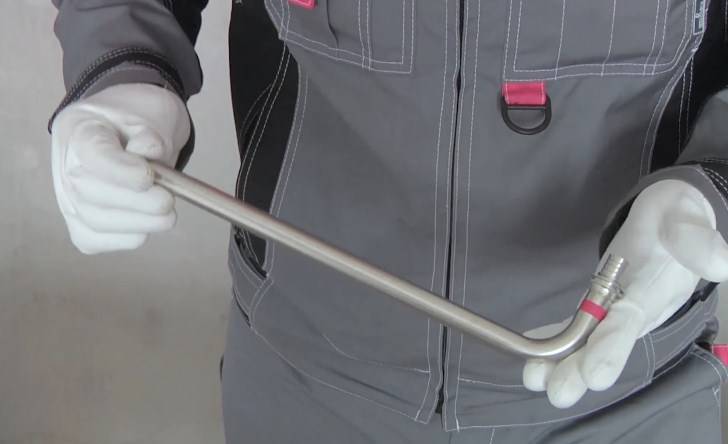

Г-образная трубка

Шаг 1. Монтаж начинается с установки ниппеля.

Установка ниппеля

Шаг 2. Затем устанавливается блок шаровых кранов.

Установка блока шаровых кранов

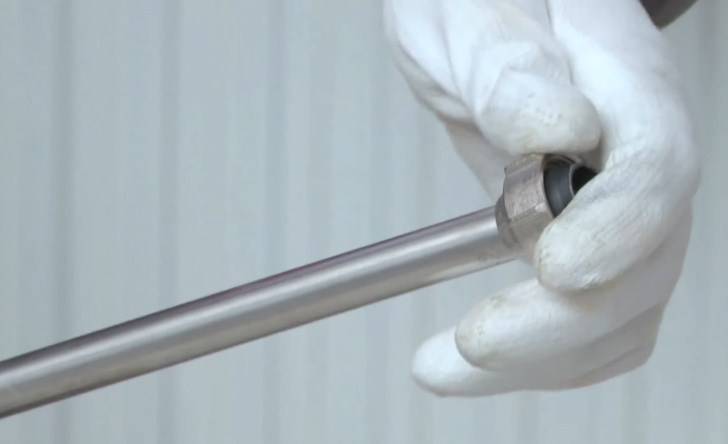

Шаг 3. Надевается резьбозажимное соединение на Г-образную трубку.

Надевается резьбозажимное соединение

Шаг 4. Теперь Г-образная трубка развальцовывается с помощью инструмента.

Г-образная трубка развальцовывается с помощью инструментаТеперь уплотнение не сползает с трубки

Шаг 5. Трубки устанавливаются в фиксирующий уголок.

Установка трубок в фиксирующий уголок

Шаг 6. Далее трубки заводятся в блок шаровых кранов и наживляются.

Наживление трубокОтмечается будущее отверстие

Шаг 8. По разметке в полу сверлится отверстие.

В полу сверлится отверстие

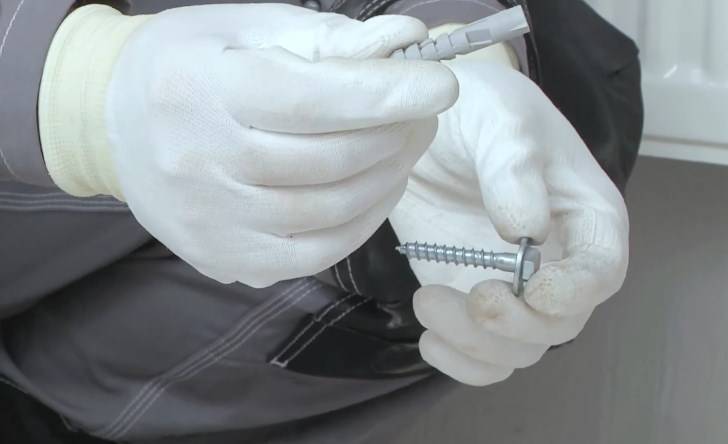

В комплект с фиксирующим уголком входят дюбель и саморез. Дюбель забивается в проделанное отверстие.

Дюбель и саморез

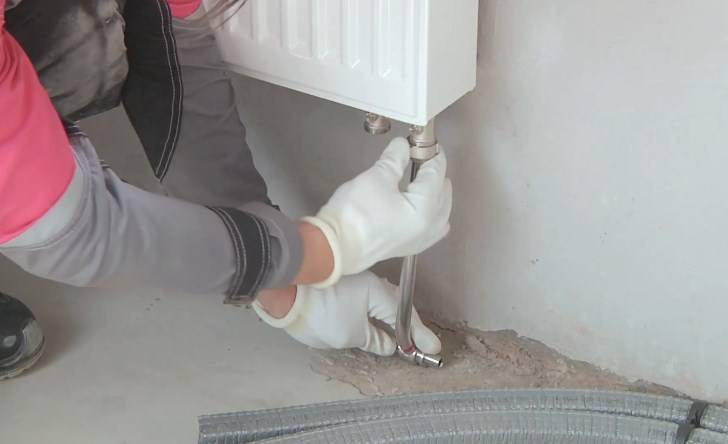

Шаг 9. Г-образные присоединительные трубки устанавливаются обратно и фиксируются к перекрытию.

Фиксация Г-образных трубок

Шаг 10. Берется труба и подсоединяется к Г-образным присоединительным трубкам. Теплоизоляция на трубе отодвигается минимум на 2 длины надвижной гильзы. Затем гильза фиксируется.

Труба для системы отопления

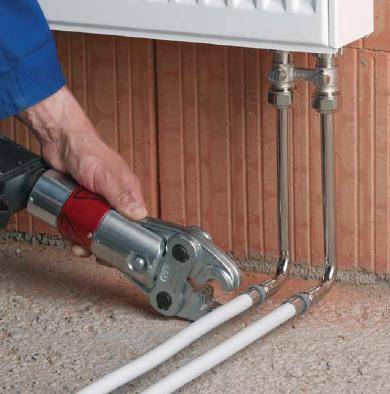

Шаг 11. Выполняется соединение. Конец трубы развальцовывается.

Используется насадка зеленого цветаТрубы крепятся к полу дюбель-крюками

Также для подключения батареи от пола могут использоваться и Т-образные присоединительные трубки. Они необходимы, если магистраль идет под отопительным прибором. Рассмотрим данный процесс пошагово.

Т-образная трубка

Шаг 1. На трубку надевается резьбозажимное соединение.

Шаг 2. После этого трубка развальцовывается.

Развальцовка Т-образной трубки

Шаг 3. Далее можно приступать непосредственно к монтажу трубок.

Монтаж трубокОтопительный прибор подключен с помощью Т-образных трубок

Шаг 5. Выход трубок из пола можно декорировать с помощью накладок в соответствии с финишным напольным покрытием. Накладки могут быть выполнены под разные покрытия.

Декоративная накладка

Если нет высоких эстетических требований к интерьеру помещения, то можно воспользоваться бюджетным вариантом подключения, применяя присоединительный набор. Данный набор используется для труб из сшитого полиэтилена без алюминиевого слоя.

Присоединительный набор

Внутри данного набора находятся направляющие и кольца для фиксации трубы. Этот набор необходим, чтобы не ослаблялись резьбовые соединения и компенсировались температурные удлинения.

Направляющие

Вначале кольцо надевается на трубу. Затем фиксатор вынимается из направляющей, труба вставляется в нее и фиксируется с помощью кольца. Вставляется фиксатор.

Кольцо надевается на трубу

Труба обрезается до требуемой длины, после чего на нее надевается соединение и выполняется монтаж к отопительному прибору.

Обрезка трубы

Устанавливаются декоративные накладки, предварительно обрезанные по размеру.

Отмечается место срезаЭтот элемент необходим для соединения двух частей

Присоединительный комплект крепится к перекрытию. Все, монтаж можно считать законченным.

Комплект крепится к перекрытию

Трубы

При замене радиаторов в многоэтажке необходимо использование тех же труб и с тем же диаметром. Это не является просто прихотью. Дело в том, что в многоэтажных домах применяются системы с определенными параметрами. Главные из них – гидравлическое сопротивление и рабочее давление. Специально под них организовывается испытательное (опрессовочное) давление, используемое во время пуска системы. Как правило, оно на порядок выше рабочего.

Использование для соединения биметаллических радиаторов труб полипропиленового и металлопластикового типа, несмотря на все их достоинства, в таких условиях не рекомендуется. Их внешняя привлекательность никак не способствует увеличению срока службы в условиях централизованных систем, что чревато появлением протечек со всеми вытекающими последствиями.

Это же относится и к диаметру труб. При смене диаметра подводки сильно меняется гидравлическое сопротивление всего контура. И никто не даст гарантии, что это будет иметь благоприятные последствия. Потому, при использовании в системе полудюймовых труб, не нужно экспериментировать с другими диаметрами. То же самое касается арматуры и переходников на батареи.

Инструменты

Обязательно следует обзавестись следующими материалами:

  1. Динамометрические ключи;
  2. Байпас;
  3. Болгарка:
  4. Разводной ключ;
  5. Газовый ключ;
  6. Рулетка;
  7. Дрель;
  8. Карандаш;
  9. Паяльник;
  10. Уровень;
  11. Рычажный трубный ключ.

Помимо этого не помешает наличие крана Маевского, без которого не может обойтись ни одна сантехническая работа. Обязательно нужно иметь заглушки, подходящие по размеру к местам соединения батарей и радиаторов, а также для установки дополнительных кранов. В купе с заглушками рекомендуется запастись сразу же и прокладками.

Если же помимо демонтажа планируется произвести замену батарей и труб, то необходимо запастись и новыми отрезками труб, не помешает и купить батареи отопления биметаллические Rifar, или какие другие аналоги. В этом же случае понадобится наличие кранов «американок» или вариантов попроще. Очень полезен полипропиленовый кран, с его помощью легко будет добиться работоспособности отопления при снятом радиаторе. Концевик ППР окажется необходим для проведения работ на пространстве соседей. При неудачном раскладе общения с ними потребуется еще и лерка.

Помимо всего прочего, стоимость чугунных батарей намного ниже аналогов, тогда как теплоотдаче могут эти самые аналоги и позавидовать. Также чугунным батареям свойственно низкое гидравлическое давление. Такие батареи очень надежны и не требуют каких-то специфических навыков для эксплуатации.

Единственным минусом данных агрегатов является крайне не презентабельный внешний вид. Однако производители сегодня знают толк в стильности радиаторов и стараются придать чугунным аналогом наиболее привлекательный внешний вид, тем более что современные технологии сделать это позволяют.

Осуществление замены чугунной батареи не может обойтись без рычажного трубного ключа, при помощи которого производится удаление контргаек, а также фланцев. Если произвести эту работу не получается возможным, приходится действовать с помощью трубореза. В этом случае обрезание необходимо производить перед той самой гайкой. Следующие шаги демонтажа включают:

  • Отсоединение отопителя от системы;
  • Снятие отопителя с крепежа;
  • Разборка отопителя и прочистка.

Очень часто снятие производится не только для замены, но и для прочистки радиатора. Так, чугунные радиаторы разбирать очень сложно, однако прочищать их от ржавчины просто необходимо, чтобы работали они как вновь купленные. Прежде чем начать разбирать батарею, необходимо подготовить инструменты:

  • Паяльная лампа;
  • Пакля;
  • Трубный ключ;
  • Щетка;
  • Прокладки;
  • Зубило;
  • Болгарка;
  • Ниппели;
  • Молоток;
  • Батарейный ключ.

Начать разбирать батарею необходимо с нагрева паяльной лампой пробок, после чего их легко удастся снять. После этого между секциями производится обрезание ниппеля при помощи болгарки, так становится возможным произвести отсоединение секций. Далее эти ниппели устраняются с помощью молотка, и батарея прочищается.

Обратный процесс гораздо сложнее — это уже не открутить батарею отопления гаечным ключом. Сперва необходимо собрать секции и сгруппировать их, далее секции соединяются при помощи совокупности прокладок, силикона и ниппелей, причем последние подбираются относительно направления резьбы — это следует обязательно учитывать. Не стоит забывать и о промывке вновь собранного радиатора.

Когда процесс сборки будет завершен, необходимо произвести закрепление снятого радиатора. Данная процедура подразумевает либо закрепление на ранее установленные кронштейны, либо на новые, особенно это касается того случая, когда они ранее были плохо установлены. В этом случае первые отверстия необходимо замазать и зашпаклевать. Новые отверстия просверливаются согласно произведенным замерам. Опять же отверстия заполняются ниппелями и кронштейнами.

Наилучшей герметизации добиться можно с помощью закрепления всех соединений при помощи пакли. Причем чугунные батареи к трубам присоединяются посредством сгонов. Обязательно проследить, чтобы заглушки были вывернуты. Таков алгоритм демонтажа чугунной батареи. Для удобства рекомендуется приобретать батареи отопления 300 мм.

Вентильная арматура Kermi

Вентильные радиаторы Kermi оснащены вентильной вставкой уже на заводе-изготовителе, настроенной на их тепловую мощность. С помощью серийно установленных вентильных вставок возможно установить 8 основных положений (kv) и 7 промежуточных положений регулировки. Для обеспечения одинакового качества регулировки на всем спектре мощности на малых радиаторах установлены вставки тонкой регулировки.

Заводские предустановки

Заводские предустановки значения kv ограничиваются 5 из 15 возможных. Заводские преднастройки kv рассчитаны на обычные отопительные системы (например, частные дома на одну или две семьи) с перепадом давления (Δp) в 100 мбар.

Преимущества заводских предустановок вентиля

Почти идеальная гидравлическая увязка при использовании в зданиях площадью до 1000 м² (согласно свидетельству специализированного института Аахен, профессор, доктор-инженер Райнер Хиршберг.) KfW допускает в своих требованиях до 500м² полезной площади на каждую линию отопления оснащенную насосом.

  • Применение более выгодных коэффициентов для гидравлического выравнивания при проведении энергетической оценки зданий в соответствие с DIN EN 18599.
  • Положительная оценка при проведении инспекции источников тепла и систем отопления согласно DIN EN 15378 и/или DIN 4792
  • Соответствует условиям текущей программы поддержки
  • • Экономия времени проектировщиков и монтажников благодаря – низким расходам на проектирование – низким расходам на пуско-наладочные работы
  • – прямому позитивному воздействию на энергетический паспорт здания
  • Экономия энергии до 6% по сравнению с системами без гидравлической увязки, дополнительно до 20% экономии электроэнергии для циркуляционного насоса

Отличительные особенности и преимущества вентилей Kermi

  • Отсутствие ступенчатых переходов в регулировании потока теплоносителя позволяет осуществить более тонкую настройку вентиля Преимущества: – возможна более тонкая настройка – лучшие возможности для мойки сменных модулей. – в меньшей степени подвержен влиянию помех
  • Два различных размера вентиля Преимущество: – лучшее качество регулирования, даже при использовании радиаторов небольших размеров
  • Цветовая маркировка вентилей в зависимости от значения kv Преимущество: Предустановленное значение kv – запчасть (поставляется в полностью открытом виде) может устанавливаться без проблем.
  • Сертификация по EN 215 (номер регистрации 6T0002 + 6T0006)

Идеальная гидравлическая балансировка

Согласно исследованию института г. Ахен заводские преднастройки термостатических вентилей радиаторов Kermi в 2-х трубных системах отопления с лучевой разводкой и отапливаемых площадях до 1000 м² обеспечивают гидравлический баланс и не требуют дополнительной гидравлической балансировки.

Читать также: Маркировка советских керамических конденсаторов

Более детальные исследования показали, что эти заводские настройки могут рассматриваться как гидравлическая балансировка, так как в сравнении с идеально сбалансированной системой увеличение расхода энергии при теплопередаче составляет только около 0,5 %, которое можно сравнить с обычной погрешностью при детальной калькуляции и общепринятыми отклонениями в настройках на местах.

Отопительные системы, в которых радиаторы оснащены встроенными термостатическими вентилями с заводскими настройками, с технической точки зрения в отношении энергетической оценки относятся к гидравлически сбалансированным (например, согласно DIN V 18599).

Регулировка радиаторов отопления даёт возможность создавать в жилом помещении наиболее комфортные условия проживания. Степень нагрева батареи зависит как от температуры теплоносителя, так и от физического объёма горячей воды, поступающей в радиатор. Существует несколько способов регуляции температуры радиаторов от очень хороших до опасных, по-этому прежде чем приступить к делу лучше ознакомьтесь с кратким руководством изложенным в этой статье.

Регулировка даёт возможность:

  • избавиться от завоздушивания, что помогает теплоносителю без проблем перемещаться по системе отопления;
  • значительно уменьшить оплату за отопление (в основном в частных домах);
  • не устраивать сквозняки, при существенном перегреве воздуха в квартире или частном доме.

Внимание! В стандартных панельных домах с верхней подачей теплоносителя, регулировка радиаторов практически невозможна

Установка батарей отопления: что, как и зачем

Установка батарей отопления своими руками – это вполне осуществимая операция в домашних условиях. Благодаря замене отопительных приборов на более новые, можно добиться более качественного обогрева помещений. Именно от качества батарей зависит эффективность всей системы отопления.

В этой статье мы рассмотрим, как правильно установить батареи отопления в своем доме быстро и надежно.

Что необходимо для производства работ

Чтобы своими руками самостоятельно произвести монтаж отопительных приборов, нам необходимо:

  • Собрать набор инструментов;
  • Сделать замеры и расчеты;
  • Изучить возможности и правила подключения;
  • Иметь желание и время.

Если вы обладаете желанием, то для вас не будет ничего невозможного. Если у вас есть опыт подобных работ, то вам будет он полезен.

Варианты разводки отопительных приборов

Схема установки батарей отопления может быть следующей:

  • Диагональная. В большинстве случаев применяется при подключении многосекционных отопительных приборов. Отличительной чертой является подключение трубопроводов. Так подача присоединяется в верхнюю футорку с одной стороны радиатора, а обратка присоединяется в нижнюю футорку с другой стороны. В случае последовательного подключения теплоноситель движется под давлением системы отопления. Чтобы удалить воздух устанавливают краны Маевского. Недостаток такой системы выявляется при необходимости ремонта батареи, так как установка батарей центрального отопления таким способом не подразумевает возможность снятия батарей без отключения системы;
  • Нижняя. Этот вид разводки применяют в том случае, когда трубопроводы находятся в полу или под плинтусом. Такой способ является самым приемлемым с точки зрения эстетики. Патрубки обратки и подачи находятся снизу и вертикально направлены в пол;

Правильное подключение

Правила установки батарей отопления являются одинаковыми для всех типов нагревательных элементов, будь то чугунные, биметаллические или алюминиевые радиаторы.

Чтобы обеспечить нормальную циркуляцию воздуха и теплообмен, требуется четкое соблюдение допустимых расстояний:

  • Для необходимой циркуляции воздушных масс нужно сделать расстояние около пяти — десяти сантиметров от верха радиатора до подоконника;
  • Зазор между низом батареи и напольным покрытием должен составлять не меньше десяти сантиметров;
  • Дистанция между стеной и отопительным прибором должна быть не меньше двух сантиметров и не больше пяти. В том случае, если стена будет оборудоваться отражающей теплоизоляцией, то стандартные кронштейны будут короткими. Для установки батареи нужно купить специальные крепления нужной длинны.

Подсчет секций радиатора

Перед тем как установить батареи отопления нужно определиться с необходимым количеством секций. Эту информацию можно узнать при покупке в магазине или же взять к сведенью правило: при высоте комнаты не больше 2,7 метра одна секция способна обогреть два метра квадратных площади. При подсчете округления выполняются в большую сторону.

Устройство алюминиевого радиатора

Конечно, обогреть утепленный коттедж или угловую комнату панельного дома – это разные задачи. Поэтому вы должны понимать, что подсчет секций это индивидуальный процесс, который строится на характеристиках помещения и отопительных элементов, а цена на отопительные приборы в этих двух случаях будет разная.

Инструмент для работы

Установка батареи отопления своими руками возможна при наличии необходимого инструмента.

Набор инструментов состоит из:

Важно! Для зачистки поверхностей, которые будут соединяться, не применяйте напильник или наждак. Это может повлечь за собой плохую герметизацию

Установка батареи

Установить батарею отопления можно придерживаясь следующих шагов:

  • Если выполняется замена старых отопительных приборов на новые, то в начале нужно выполнить демонтаж старых. Для этого нужно слить воду из системы отопления, если вы живете в многоквартирном доме, то вам нужно обратиться в ЖЕК;
  • Выполняется разметка под крепления новых радиаторов;
  • Устанавливается кронштейн и навешивается батарея с регулятором. Установив кронштейн, убедитесь, что он надежно закреплен и выдержит вес батареи, для этого надавите на него всем своим весом;
  • Монтаж запорной арматуры и подключение трубопроводов отопления. При установке запорной арматуры проявите максимум внимания, чтобы резьбовые соединения были надежны.

Заключение

Надеемся, что после прочтения этой статьи вы получили необходимый набор знаний и теперь понимаете, как правильно установить батарею отопления в вашем доме. Соблюдая правила и советы, приведенные в этой статье, вы сделаете процесс установки безопасным и качественным.

Выбор и монтаж радиаторов

Для нижнего подключения рекомендуют биметаллические радиаторы отопления, их легко собрать, установить и произвести ремонт. Секции радиатора можно убрать, добавить или заменить, если она повреждена.

При покупке лучше отдавать предпочтение отечественным производителям, важно проверить целостность батареи и упаковки. Документация должна быть понятной и написана на русском языке

Перед установкой нужно сделать разметку. она делается карандашом на стене. При этом отмечаются точки, куда будут установлены кронштейны. Низ радиатора должен находиться минимум в 7 см от пола и 10 см от окна (если расположен под окном). Расстояния выдерживаются, чтобы воздух в помещении свободно циркулировал. Расстояние до стены должно составлять около 5 см.

Для более эффективной циркуляции теплоносителя радиаторы отопления устанавливаются с небольшим наклоном. это исключает и скапливание воздуха в системе отопления.

При подключении важно следовать маркировке и не перепутать обратку и подачу. При неправильном подключении радиатор отопления может быть поврежден, а его эффективность снизится более чем на 60 процентов

https://youtube.com/watch?v=olrD9qxCAhM

Различают следующие типы нижнего подключения:

  • односторонняя подводка – трубы выходят с угла внизу и расположены рядом, теплопотери могут составить около 20 процентов;
  • разносторонняя подводка – трубы подсоединены с разных сторон. у такой системы больше преимуществ, так как протяженность подающей и обратной линии меньше, и циркуляция может происходить с разных сторон, теплопотери составляют до 12 процентов;

Также используется подключение «сверху-вниз». но в этом случае все трубы отопления спрятать не получится, так как подача теплоносителя будет осуществляться в верхнем углу, а вывод будет с противоположного нижнего угла. Если радиатор отопления замыкающий, тогда обратка будет выведена с той же стороны, но с нижнего угла. В этом случае теплопотери снижаются до 2 процентов.

Если подсоединение радиаторов отопления планируется выполнять собственноручно, важно соблюдать технику монтажа и безопасности. Теплоноситель при установке или ремонте должен быть слит, батареи холодные

При возникновении сомнений лучше вызвать мастера или воспользоваться обучающим видео-уроком, так как при нижнем подсоединении будет сложно произвести ремонт участков. Систему отопления с нижним отоплением лучше планировать вместе с планировкой дома.

Радиаторы отопления с нижним подключением Радиаторы алюминиевые для дома Стальные панельные радиаторы Радиаторы отопления или теплый пол

Как слить воду из радиатора

Обязательно запаситесь тряпками и приготовьте емкость для слива воды. Объем воды зависит от типа батареи, количества и высоты секций. Для удобства смотрите таблицу:

Тип радиатораВысота (мм) / модельМинимальный объем секции (л)Максимальный объем секции (л)
Алюминиевый3500,20,3
5000,350,45
6000,40,5
9000,60,8
12000,81
Биметаллический3500,10,15
5000,20,3
6000,250,35
9000,30,5
12000,40,6
ЧугунныйМС 140-3000,81,3
МС 140-5001,31,8
МС-1401,11,4
МС 90-5000,91,2
МС 100-5000,90,2
МС 110-50011,4

Большинство производителей используют свои стандарты и нормы. Поэтому цифры приблизительные. Но благодаря приведенным в таблице данным вы можете подсчитать емкость воды или теплоносителя, которые содержатся в батарее отопления.

Алюминиевые, биметаллические и стальные радиаторы

На алюминиевых и биметаллических радиаторах предусмотрен кран Маевского. С его помощью можно безопасно слить воду. Чтобы его открутить потребуется специальный ключ. Часто на выступающей головке крана есть насечка под плоскую отвертку. Если нет ключа – воспользуйтесь ей.

Подставьте емкость для слива под кран и отворачивайте его. Когда польется вода, вы сможете регулировать ее напор поворотом головки.

На дешевых моделях вместо крана Маевского может стоять заглушка. Для слива воды придется открутить ее. Для этого понадобится гаечный ключ соответствующего размера. Также подойдет разводной или газовый.

Оберните место вокруг заглушки тряпкой или ветошью и медленно ее отворачивайте. Помните, что резьба бывает левой и правой. Придерживайте заглушку рукой, чтобы вода не хлынула сильным потоком.

Чугунные радиаторы

В чугунных батареях стоят заглушки большого размера. Они, как правило, покрашены и приржавели. Чтобы открутить ее понадобится газовый ключ с длинной ручкой. Для повышения усилия на него можно надеть кусок трубы соответствующего диаметра.

Резьба на заглушке может быть левой или правой, на глаз этого определить нельзя. Пытайтесь провернуть ее без рывков, прилагая равномерное усилие. Если сорвете резьбу – бед не миновать.

Когда первые один-два оборота сделаны, подставьте под слив емкость для воды. Откручивайте заглушку так, чтобы ее не выбило напором – давление в системе может быть большим.

Совет
Если заглушка окрашена и краска попала в ее стык с секцией радиатора, обработайте его растворителем и подождите несколько минут. Повторите процесс 3-4 раза – сорвать заглушку с места будет легче.

Если заглушка не поддается – залейте в стык преобразователь ржавчины WD-40 или его аналог и подождите 5-10 минут. После этого открутить ее будет легче.

Радиаторы с нижним и седельным подключением

Нижнее или седельное подключение радиаторов обычно делают при двухтрубной системе отопления. На входящую и выходящую трубы обычно ставят вентиль или клапан, который можно перекрыть (см. фото). На них есть насечка для отвертки или посадочное место под шестигранник (размеры могут отличаться).

Стальной радиатор с нижним подключением.

Чтобы слить воду из радиатора достаточно перекрыть вентиль, после чего отсоединить патрубки. Если позволяет ход труб, можно их отодвинуть вниз или в стороны. Если нет такой возможности – придется снимать радиатор с кронштейнов. Для этого просто потяните его вверх и на себя.

Если на трубах, подающих и отводящих воду, нет заглушек – придется импровизировать. Оберните вентили тряпкой, подставьте под слив таз для воды. Постепенно откручивайте вентиль отсоединяя батарею от общей системы.

Совет
Когда вода начнет выходить из радиатора, не пытайтесь открутить вентиль дальше. Лучше подождать, чем залить соседей. Дождитесь пока вся вода не выйдет из секций и только после этого приступайте к демонтажу.

Вызвать мастера для монтажа радиаторов в Москве недорого


Естественно, что работы по организации системы отопления дома выполнить лучше профессионала не сможет ни один домовладелец без опыта в данном деле. Поэтому многие сразу решают передать вопрос организации системы, покупку отопительных приборов и их подключения специалисту, знающему в этом толк и имеющему за плечами не малый опыт.

Вопрос сколько стоит установить радиаторы, интересует многих домовладельцев, в интернете много объявлений частных мастеров предлагающих услугу достаточно дешево, однако доверять задачу первому встречному не стоит. Во-первых, мастер может быть недостаточно квалифицированным, во-вторых, можно попасть на аферистов и потерять деньги.

Установка радиаторов проводится мастером в удобный для Вас день, все необходимые инструменты специалист привозит с собой, поэтому вам не нужно искать или брать в аренду дрель и прочие инструменты, необходимые для подключения батарей.

Стоимость монтажа зависит от количества радиаторов и сложности работы, в целом выходит недорого, выезд мастера включен в сумму.

Особенности конструкции

Любой панельный радиатор состоит из стальных пластин, соединенных попарно. В пластинах методом штамповки выдавлены каналы, по которым движется теплоноситель. Есть два горизонтальных канала — один сверху, другой снизу, и большое количество вертикальных. Соединенные попарно пластины собирают в радиаторы по одной, две или три штуки. Для увеличения теплоотдачи к ним могут привариваться конвективные ребра — гофрированные стальные листы небольшой толщины. Они располагаются за лицевой панелью и не портят внешний вид, а сбоку и сверху прикрываются крышками.

Это вариант отопительной панели с гофрированной лицевой панелью

Батареи Kermi сделаны точно также. Отличается у них порядок подачи теплоносителя. У всех он параллельный. Это значит,  что жидкость одинаковой температуры подается на все панели в радиаторе. Такой способ подачи очень хорошо работает при высокой температуре в сети. Но как только температура снижается (потепление, например), радиаторы становятся почти холодными.

В панельных радиаторах «Керми» подача теплоносителя последовательная и называется эта технология Therm-X2. Это значит, что самый горячий поток подается на первую панель, а затем на вторую и третью. Таким образом, самой нагретой оказывается та часть, которая обращена в помещение. А вторая, и третья — все более холодные. В этом случае большая часть тепла уходит в комнату, а непроизводственные расходы на обогрев стены за радиатором становятся намного меньше. Потому при той же температуре теплоносителя и том же размере, батареи «Керми» нагревают помещение на 25% быстрее.

Новая технология Therm-X2 дает возможность хорошо прогревать помещение даже в низкотемпературном режиме работы. Такая особенность дает возможность использовать плоские панельные радиаторы Kermi не только с традиционными источниками тепла. Очень эффективно они работают низко-потенциальными источниками: с тепловыми насосами любого типа, солнечными батареями и коллекторами.

Некоторым более привлекательной покажется гладкая лицевая поверхность

Применена в этих радиаторах еще одна новинка. Фирма устанавливает сбалансированные регулировочные вентили. Параметры балансировки были определены в результате исследований.  Все стальные радиаторы с нижним подключением с завода поставляются со сбалансированными и настроенными термостатами (термоголовку нужно покупать отдельно). Поставив такой отопительный прибор, вы получаете стабильную температуру в помещении: в коллектор подается то количество теплоносителя, которое требуется для поддержания температуры. Менять настройку нужно, если вас не устраивает выставленный режим. Использование термостата  — это не только комфорт, для индивидуальных систем это еще и возможность сэкономить: тратится на подогрев только нужное количество топлива.

Есть еще некоторые особенности в подключении радиаторов Kermi. Имеются варианты бокового и нижнего подвода труб. Причем нижнее может быть не только правым или левым, а еще может располагаться по центру. Это позволяет сделать разводку, не привязываясь к наличию отопительных приборов, Их вообще можно будет установить после окончания отделочных работ (только нужно будет предварительно закрепить кронштейны на стене).

Модели Kermi FTV 33

По теплоотдаче эти модели признаны одними из лучших обогревателей: они идеальны для больших домов, имеют много функций и в целом такие системы отопления позволяют устанавливать разные режимы для отдельных комнат.

Эта линейка обогревателей обладает самой мощной теплопроводностью благодаря трем греющим панелям и трем конвекторам тепла.

Характеристики

Все оборудование керми изготавливается из одних и тех же материалов, разница лишь в количестве нагревателей и параметрах:

  • прочная сталь с углеводородом дает прочность и долговечность;
  • хорошая отдача тепла;
  • наличие двух труб отопления: подающей и отводящей;
  • максимальное количество греющих панелей на рынке обогревателей;
  • внешний П-образный вид;
  • высота – от 300 мм, ширина – от 400 мм, глубина – от 155 мм.

Стоимость

Цена приборов выше предыдущих моделей, что связано с большей теплоотдачей радиаторов FTV 33. Ориентировочные расценки таковы:

  • модель 300х1600 с теплоотдачей 2939 Вт и емкостью 8,64 л стоит 10 000 руб.;
  • обогреватель 500х3000 с теплоотдачей 8319 Вт и емкостью 24,3 л стоит 18 000 руб.;
  • радиатор 900х2000 с теплоотдачей8782 Вт и емкостью 27 л стоит 22 000 руб.

Особенности

Нагрев в радиаторе осуществляется последовательно, что обеспечивает высокую теплоотдачу в больших помещениях. Модели Керми можно монтировать в нишу, но для этого необходимо оставлять по бокам небольшое расстояние для возможности снять торцевые накладки и решетку.

Сегодня используется три основных типа подключения радиаторов к трубам:

  • Диагональное;
  • Боковое одностороннее;
  • Нижнее подключение радиатора.

Рассмотри кратко все три, акцентируя внимание на нижнем способе подключения.Итак, диагональный метод подключения обеспечивает максимально эффективную отдачу тепла. В этом случае труба, по которой подается теплоноситель, находится сверху, а отводящая труба – в нижней части радиатора

Такое размещение позволяет добиться максимальной мощности. Если использовать обратное подключение – подающая труба внизу, а отводящая вверху – то эффективность работы прибора падает на 10%.

Диагональное подключение хорошо подходит для длинных радиаторов, количество секций которых больше 10-12. При этом типе подключения трубы удобно прятать в штробах или за фальшстеной.

Одностороннее боковое подключение особенно часто используется в многоквартирных домах. В этом варианте подключения подающая труба находится в верхней части радиатора, а отводящая – в нижней. Главное отличие от диагонального подключения в том, что обе трубы размещаются на одной стороне прибора.

Необходимо отметить, что в этом случае теплоотдача радиатора по сравнению с подключением диагонального типа, уменьшается на 2%, а если трубы расположены в обратном порядке, теряется еще примерно 9-10% мощности обогревательного прибора.

Подключение радиаторов отопления снизу практикуется достаточно редко. Чаще всего его используют при магистральном подключении, тогда, когда трубы подачи и обратки теплоносителя нельзя спрятать в штробы или за фальшстеной.

Подключение радиатора отопления, предназначенного для нижнего типа монтажа, относится, по большому счету, к односторонней схеме, так как разводка обеих патрубков — подачи и обратки, сделана внутри прибора.

Делая обвязку радиатора отопления с нижним подключением очень важно не перепутать и не поменять местами патрубки подачи и обратки –следует помнить, что обратная подача всегда расположена первой от ближайшего угла

Полезные рекомендации от специалистов

Для достижения максимально эффективной работы алюминиевых радиаторов необходимо соблюдать определенные правила относительно их местонахождения:

Монтаж алюминиевых радиаторов отопления в отопительной конструкции многоэтажных зданий в основном производится по однотрубной схеме. Такая система не подразумевает установку терморегулирующих устройств, если нет перемычек между подающей трубой и обраткой. Кронштейны крепят к стенам при помощи дюбелей. Существует другой вариант монтажа крепежных изделий: предварительно просверливают в стене отверстия и заделывают их цементным раствором. Следует помнить, что не допускается «пристрелка» кронштейнов к стене, на которую крепят радиаторы и трубопроводы.

При заполнении отопительной конструкции теплоносителем нужно открывать запорно-регулирующую аппаратуру плавно, чтобы не допустить гидравлического удара. Если запуск произвести правильно, результат работы будет таким, как следует.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
