Как функционирует конвективное отопление?
Явление конвекции представляет собой естественное движение воздушных масс, обладающих разной температурой. Чем сильнее нагревается воздух, тем больше снижается его плотность и удельная масса. Если внутри помещения разместить какой-нибудь источник тепла, подогревающий воздух в одном месте, то возникнет конвективное движение воздушных потоков. Причина в том, что более легкие газы стремятся подняться, будучи вытесненными тяжелым холодным воздухом.
В результате образуется круговорот воздушных масс, проходящих через источник тепла, за счет чего воздух в комнате очень быстро нагревается. Все предметы и поверхности получают тепло именно от нагретого воздуха, в чем и заключается принцип действия конвекционного отопления.
Чтобы разобраться, чем конвектор отличается от обогревателей другого типа, нужно знать, каким путем может распространяться тепло от источников внутри помещения. Таких путей два:
- конвекция;
- инфракрасное излучение.
Как работает конвекция, уже понятно. Инфракрасное излучение испускает любая нагретая поверхность, его интенсивность зависит от температуры нагрева.
Чтобы создать ощутимый тепловой поток, поверхность должна иметь температуру 60°С и более, тогда от нее станут нагреваться другие предметы, но не воздух.
Каждый бытовой отопительный прибор распространяет тепло этими способами. Но устройство конвектора таково, что 90% энергии он отдает посредством конвекции и только 10% — излучением. Для сравнения: водяной отопительный радиатор передает порядка 50% тепла излучением, остальное — конвекцией.
Дизайн
Электрические конвекторы наделяются прочными корпусами с выпускными отверстиями. Дизайн корпусов может быть как простым, так и более выразительным. Выпуская электроконвекторы, производители стремятся подарить своим покупателям возможности приобрести оборудование любого рода. Благодаря этому в продаже появляются:
- Электрические конвекторы с особой формой корпусов;
- Приборы с необычной окраской;
- Электрообогреватели с отделкой декоративными материалами.

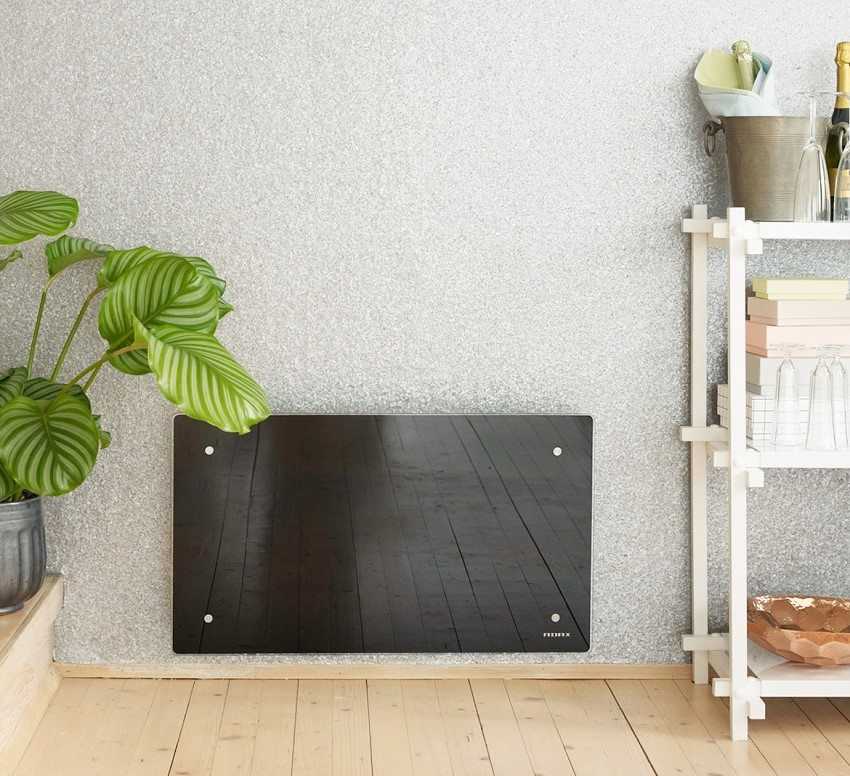

Стеклянные конвекторы отлично смотрятся в интерьере.
Лучше всего смотрятся модели с передним закаленным стеклом. Само стекло может быть черным, белым, серым, цветным и зеркальным. Нередко сюда наносятся какие-либо рисунки или абстракции.

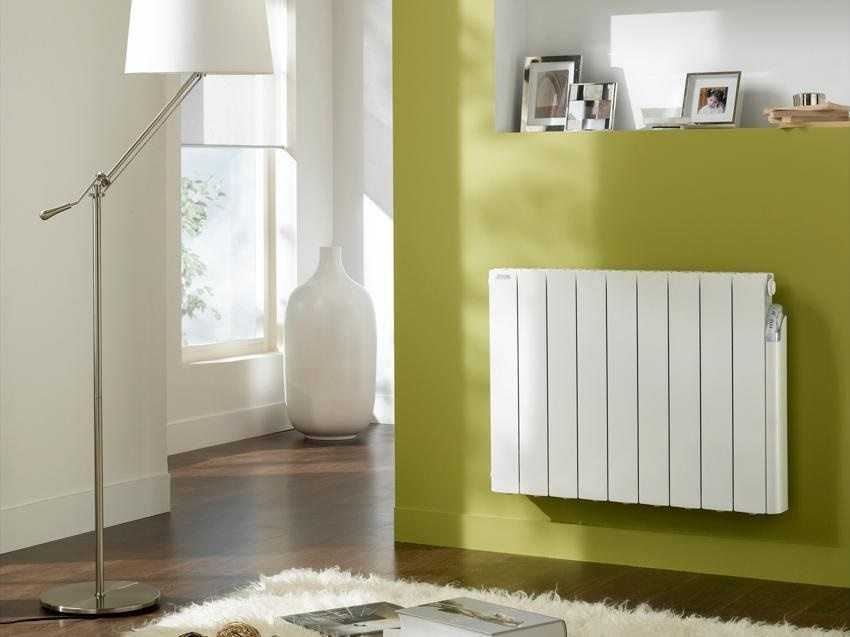

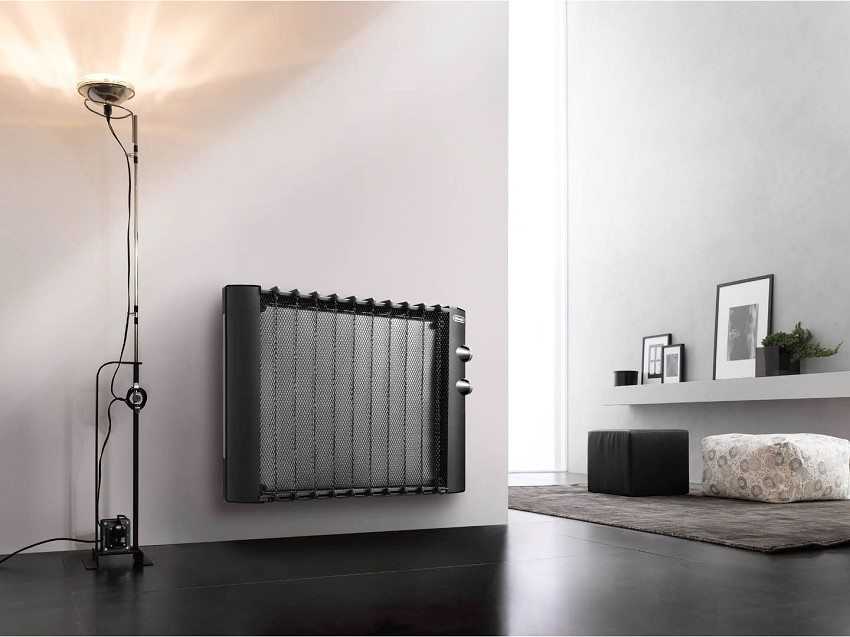

Дизайнерские электрические конвекторы как нельзя лучше подходят для помещений с хорошим ремонтом. Они могут монтироваться как под окнами, так и вдоль глухих стен, радуя потребителей своим превосходным внешним видом. Некоторые модели существенно отличаются своей стоимостью, но это характерно для всего не самого обычного оборудования.
Лучше всего смотрятся в помещениях стеклянные электрообогреватели. Они работают за счет нагревательного элемента из стекла, внутри которого располагается токопроводящий гель или токопроводящее напыление. Данные приборы стоят довольно дорого, но смотрятся просто превосходно. Некоторые модификации выполняются на основе зеркального стекла, в результате чего получаются комбинированные агрегаты – они сочетают в себе отопительные приборы и зеркала для ванных комнат.
Дополнительный функционал
Теперь вы знаете, как выбрать конвекторный обогреватель для дома или квартиры. Основными ориентирами являются мощность оборудования и тип применяемой системы управления. Также необходимо учитывать следующие факторы:
Стеклянные конветоры отлично впишутся практически в любой дизайнерский интерьер.
- Дизайн обогревателей – если в вашей квартире или доме сделан хороший ремонт, имеет смысл выбрать и приобрести дизайнерские модели конвекторов. Например, это могут быть вполне симпатичные модели от производителя Ballu – они декорируются закаленными стеклами;
- Наличие дистанционного управления – еще одно удобство, за которое нужно платить. Конвекторы могут управляться как с привычных пультов ДУ, так и с помощью Bluetooth;
- Наличие встроенных пылевых фильтров – советуем выбрать такие конвекторные обогреватели тем, у кого есть аллергия на пыль.
Также учитывается наличие дополнительных функций:
- Антизамерзание – аппараты с такой функцией станут надежной защитой от полного промерзания жилища в те моменты, когда в нем никто не проживает (актуально для загородных домов и дач);
- Ионизация воздуха – достаточно редкий модуль, но если выбрать модель с ионизатором, воздух в помещениях будет более полезным для здоровья человека;
- Работа по программе – эта функция сможет управлять температурой воздуха согласно заложенным в память данным. Например, в ночные часы можно выставить более низкий температурный режим, а днем поднять температуру до более комфортной отметки;
- Защита – советуем выбрать оборудование, в котором реализована защита от перегрева и защита от опрокидывания. Наличие данных функций поможет сделать эксплуатацию конвекторных обогревателей более безопасной.
Принцип действия электрического конвектора
Внутри металлического корпуса электрического конвектора располагаются:
- Нагревательный элемент;
- Управляющий элемент;
- Датчики температуры и безопасности.
Нагревательный элемент – это проводник тока, выполненный из материала с большим сопротивлением. Он помещен в оболочку из керамики и запаян в металлический корпус, который своим внешним видом напоминает радиатор. Такое устройство конвектора неслучайно: оно позволяет умножить площадь контакта с воздушными массами.
Физически холодный воздух плотнее теплого. Поэтому, по закону Архимеда, горячий воздух всплывает вверх, а холодный уходит вниз. При этом в помещениях образуются постоянные воздушные потоки, которые переносят энергию. Такой процесс переноса тепловой энергии представляет собой один из видов теплопередачи – конвекцию.
Поскольку конвектор стоит на полу, проникновение внутрь него холодного воздуха через отверстия снизу происходит автоматически. Вошедшая в корпус воздушная масса начинает контактировать с нагревательным элементом и греется. Теплый воздух весит меньше, поэтому он начинается подниматься и выходить из конвектора через отверстия в корпусе сверху, тем самым освобождая внутри место для очередной порции холодного воздуха. Этот процесс беспрерывный.
Управление уровнем нагрева производится с помощью термостата. Он берет показания с термодатчика, который расположен в нижней части корпуса и измеряет температуру входящей порции воздуха. Если температура менее той, что установлена пользователем, то термостат включает прибор в работу. Если же температура превысила установленную норму, то термостат дает команду нагревательному элементу «отключиться».
Плюсы и минусы
Преимуществ у конвекторов гораздо больше, чем недостатков. Можно сказать, что это качественно новый, гораздо более высокий уровень распределителей тепла в отличие от обычных радиаторов.
Достоинства у конвектора отопления:
- напольный водяной конвектор равномерно распределяет тепловой поток;
- быстро прогревает помещение;
- легко монтируется;
- справляется с конденсатом на окнах и сыростью по углам;
- стильный внешний вид;
- не имеет опасно горячей поверхности (раскалённые трубы защищены металлическими пластинами и кожухом);
- воздух при использовании устройства не такой сухой.
Недостатков немного, но они устранимы, кроме одного: в комнатах с высоким потолком конвекторы не эффективны. Так же некоторые считают недостатком постоянную циркуляцию воздуха. Приходится чаще делать влажную уборку, чтобы не поднималась пыль.
Нюансы монтажа
Монтаж электроконвектора не представляется сложный, его можно выполнить самостоятельно или пригласить мастеров, при этом разрешительных документов от контролирующих органов не потребуется. Единственно, когда нужна будет помощь сертифицированных специалистов – это в случае устройства электроотопления с нагрузкой более 3-5 кВт, поскольку в этом случае потребуется самостоятельная линия питания с защитой.
Перед началом эксплуатации такого отопителя внимательно изучают все предписания завода изготовителя и выполняют их, для того чтобы в дальнейшем не возникли проблемы с гарантийным обслуживанием аппарата в квартире.
Основные требования по монтажу электроконвектора:
- Выбирают место установки, запрещено размещать приборы рядом с горючими или огнеопасными предметами, потребуется соблюдать минимальное расстояния: от уровня пола для настенных аппаратов – 0.20 м, от любых окружающих предметов – 0.20 м сбоку, 0.50 м – спереди и сверху и до розетки – более 0.30 мм.
- Напольные стационарные устройства крепятся фиксаторами к полу.
Настенные устанавливаются на кронштейны и растяжки с фиксирующими винтами. - Подключают прибор к сети, после полного окончания монтажа и переводят его в один из рабочих режимов.
Монтаж, наладка и запуск в эксплуатацию газового конвектора могут выполнять только сертифицированные специалисты, а ввод в работу такого оборудования требует разрешительных документов от газовой службы.
Мощность оборудования
Не забудем при выборе отопителя и о его мощности, Конечно лишняя мощность никогда не помешает. А с другой стороны, если конвектор планируется использовать в дополнение к существующим системам отопления, зачем переплачивать за избыточный запас по мощности.
Мощность конвектора, Вт | Площадь помещения, м² |
1000 | 10 |
1200 | 12 |
1500 | 15 |
2000 | 20 |
2500 | 25 |
Если нужно дополнить тепла в квартиру с уже действующей водяной или паровой системой отопления, то разумнее использовать обогреватель пониженной мощности. Рекомендуется применять такую формулу — на 10 м² площади комнаты требуется 0.5 кВт тепловой энергии. Тогда и обогреватель, и комнатные батареи будут работать как бы в паре, дополняя друг друга. В продаже мощность конвекторов начинается от 750 Вт.
А если центрального отопления нет?
Тоже обратимся к формуле. Только теперь на 10 м² необходимо уже 1 кВт тепловой энергии. Но необходимо также предусмотреть возможные теплопотери из оконных и дверных проемов. То есть нужен запас по мощности в 10–20 %.
Не лишним будет, если вы будете учитывать и такие факторы как:
- Количество окон в доме. Тут уже проще. На одно окно требуется один обогреватель.
- Какого типа комнаты — угловые или смежные.
- Есть или нет снизу подвальные помещения.
- Утеплены наружные стены или нет.
Если предстоит выбрать обогреватель для дачи, нужно точно знать какая модель таких конвекторов быстрее и лучше нагреет воздушное пространство в помещении.
И еще важный момент. Не лишним будет напомнить о технике безопасности. Необходимо учесть степень изношенности электропроводки в доме. Слишком мощные конвекторы могут вызвать перегрев проводов. А это приведет или к короткому замыканию или к пожару!
Если вы не уверены в своих расчетах, лучше обратиться за помощью к специалистам.
Виды конвекторных обогревателей
Конструктивно все конвекторные обогреватели очень сходны, но производится несколько их видов – настенные, отдельно стоящие, напольные и для помещений с повышенной влажностью.
Их можно условно поделить на высокие – с высотой до 650 мм, и низкие – до 200 мм.
Настенные и отдельно стоящие относятся к категории высоких. Разница между ними сводится к тому, что настенные оснащены проушинами для крепления на стену, делающие их стационарными и обеспечивающими обогрев только того, помещения, где они установлены.
Отдельно стоящие — имеют внизу ножки с колесами, что позволяет их при надобности перемещать, обеспечивая тепло в разных комнатах.
Особенностью такого типа обогревателей высокий нагрев ТЭНа, что в сочетании с высокой корпуса обеспечивает высокую циркуляцию воздуха, что обеспечивает их высокую тепловую эффективность.
Напольные обогреватели сделаны несколько по-другому, хотя конструкция их идентична. Они не высокие, их еще называют «плинтусными».
Но зато ширина их значительно больше. Некоторые модели достигают ширины в 3000 мм.
По сути, это тот же конвектор, но расположенный горизонтально. Большая длина и ширина, при этом низкое его расположение позволяет ТЭНу разогреваться меньше для достижения необходимой температуры, поскольку они более эффективно производят прогрев нижних слоев воздуха.
Зачастую такие обогреватели устанавливаю под оконными проемами.
Неудобство использования напольных обогревателей сводится к той же ширине. Они занимают больше пространство пола, что приводит к возможности частого его ударения ногами.
Хотя некоторые владельцы дома при постройке предварительно отводят ниши в полу для установки таких нагревателей, с последующей их защитой решеткой.
Внутрипольный электрический конвектор отопления серии ESK.
Вышеописанные типы конвекторов имеют одну особенность – невозможность использования в помещениях с повышенным уровнем влажности.
Однако производятся специальные версии конвекторов –влагозащищенных. В таких обогревателях все внутренние элементы защищены от попадания влаги и могут использоваться в любых помещениях.
ТЭНы
Далее следует обратить внимание на нагревательные элементы. ТЭНы игольчатого типа, где спираль ничем не защищена и закреплена на тонкой пластине, являются очень хрупкими, достаточно небольшого удара по корпусу, чтобы нить спирали порвалась
Зато такие конвекторы значительно дешевле, чем с другими видами нагревателей.
Самыми надежными и долговечными являются монолитные ТЭНы. Они не боятся ударов, способны выдержать даже опрокидывание прибора. Однако стоимость приборов с таки ТЭНом значительно выше.
В пользу выбора монолитных ТЭНов служит также работа самого конвектора.
Нагреватели игольчатого типа при работе могут слегка потрескивать, монолитные же абсолютно бесшумны.

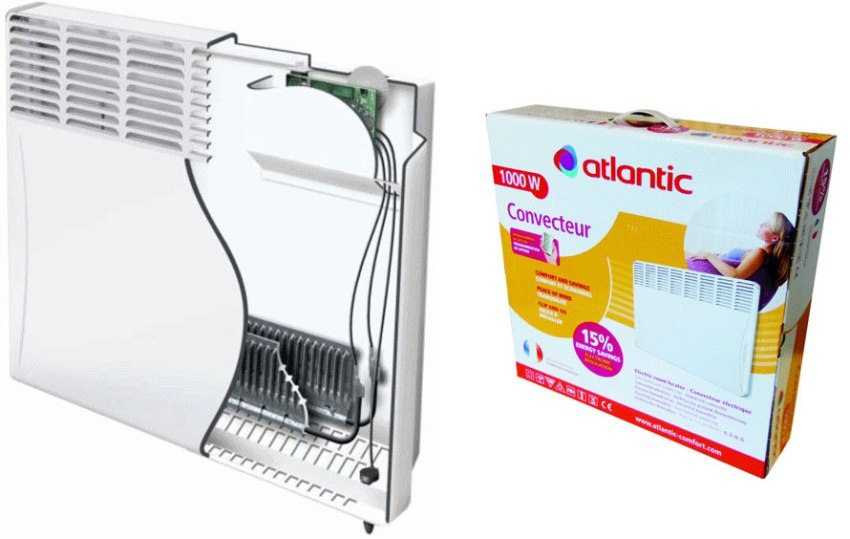

Конструкция конвекторного нагревателя
Электрический конвектор внешне сделан в виде прямоугольной конструкции небольшой толщины, с горизонтально ориентированной решеткой сверху на фронтальной стороне, и еще такой же решеткой, но внизу тыльной стороны.
В торце верхней или боковой части располагается блок управления обогревателем.
Внутри корпуса конвектора располагается ТЭН с диффузором, плата управления и датчик температуры.
Причем ТЭН и диффузор располагаются в нижней части, а плата – вверху. Это и вся начинка такого обогревателя.
Плата управления дополнительно включает в себя термостат, позволяющий поддерживать температурный режим в помещении, а также предохранитель, контролирующий температуру работы прибора, и обеспечивающий аварийное отключение при перегреве.
Конструкции конвекторных нагревателей.
На конвекторах используется несколько разных по конструкции нагревателей.
Самыми простыми являются ТЭНы игольчатого типа. У них имеется пластина, на которую закреплены в виде петель никелевая нить.
Также встречаются трубчатые ТЭНы, в которых нагревательный элемент располагается внутри трубки.
Самыми лучшими считаются монолитные нагреватели, в которых используется герметичная трубка, заполненная магнезитом.
Диффузор представляет собой пластины из алюминия, установленные по всей длине трубки ТЭНа. В его задачу входит обеспечение лучшей теплоотдачи путем увеличения площади ТЭНа.
Датчик температуры располагается возле нижней решетки. Сам датчик очень чувствителен и способен уловить изменение температуры даже на 0,1 град. С.
Электрическое отопление дома – что лучше котлы или воздушные конвекторы
Дополнительные функции конвекторов
Современные электрические конвекторы не ограничиваются тем, что просто нагревают воздух. У многих из них есть еще дополнительные возможности, которые делают атмосферу в доме еще комфортнее:
функция «антизамерзания» — конвектор автоматически включается, если температура воздуха в комнате опускается ниже 5 градусов по Цельсию;
Компактный конвектор бесшумно нагревает воздух в помещении.
- различные режимы работы – многие обогреватели работают не только в базовом режиме, но и при настройках «комфорт», «эконом» и пр.;
- ионизация воздуха – очень полезная функция, которая может работать даже при выключенном нагревательном элементе;
- датчик опрокидывания – автоматически отключает конвектор, если он падает. Полезная функция, если в доме есть животные или маленькие дети;
Стеклокерамическая панель нагревает воздух и создает естественную конвекцию.
- автоматическое запоминание параметров – при выключении электроника запоминает выставленные настройки и возвращается к ним после включения;
- программируемый нагревательный элемент – с его помощью можно выставить такие тонкие настройки, как почасовое изменение температуры, температура на ночь или на день и даже на определенный день недели;
- универсальный модуль управления – дает возможность одновременно с одного пульта настраивать несколько конвекторов, расположенных в разных комнатах. Отличный вариант для большого дома.

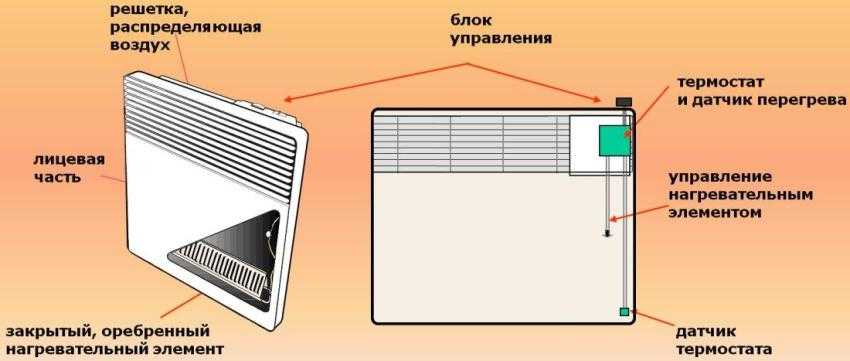

Конструктивные элементы электроконвектора.
Устройство и принцип работы
Конвекционные обогреватели являются одними из самых известных типов, для компактного размера жилья, они обладают способностью практически мгновенно эффективно и безопасно нагреть воздух в комнате. Для усиления эффекта конвекции последние разработки таких обогревателей стали оснащаться вентилятором, ускоряющий процесс теплообмена.
Конвекция относится к естественному движению, которое вызвано стремлением горячего воздуха подниматься, а холодного падать вниз. Гравитация является источником передачи тепла. Все конвективные нагреватели работают по этому принципу. В них происходит постоянная циркуляция воздуха. Холодный воздух буквально засасывается на теплообменник конвектора. Греющей средой могут выступать: дымовые газы, образующиеся от сжигания природного или сжиженного газа, горячая вода или пар первого контура отопления и электроэнергия. Перед тем как выбрать конвектор, знакомятся с его устройством.
Устройство стандартного конвектора:
- Кожух стальной, покрытый жаропрочной эмалью.
- Теплообменник – стальной или чугунный.
- Горелка, для аппаратов, работающих на сжиженном или природном газе.
- Электрический нагревательный элемент, для устройств, работающих на электроэнергии.
- Вентилятор.
- Система коаксиального дымоотвода.
- Автоматика регулирования, с термостатом.
- Автоматика защиты по давлению газа, отрыва факела или опрокидывания, для напольных передвижных устройств.
Электрический конвектор
Что такое конвектор
Отопительные приборы могут работать по двум принципам – излучать тепло, нагревая окружающие предметы, и создавать конвекцию, обеспечивая круговорот воздуха в отапливаемых помещениях. Конвекция позволяет быстро создать комфортную обстановку в доме, аккуратно забирая холодный воздух и генерируя вместо него теплый. На этом принципе построены не только обычные радиаторы для водяных систем, но и электрические конвекторы.
Электрический конвектор отопления – это небольшой обогреватель, напоминающий своим внешним видом самую обычную батарею отопления. Он работает от электрической сети и не требует подвода теплоносителя. Тем самым достигается некоторая экономия электроэнергии, снижаются тепловые потери. Для того чтобы конвектор заработал, необходимо подключить его к электросети – для этого подойдет самая обычная розетка.
Процесс конвекции заключается в том, что нагретый радиатором воздух стремится вверх, а на его место приходит холодный.
Электрический конвектор работает в автономном режиме. Он не нуждается в прокладке труб по всему дому, в электрическом котле, в расширительном бачке и прочих необходимых для водяного отопления приборах. Конвектор создан для прогрева воздуха и обеспечения его непрерывной циркуляции по обогреваемым помещениям. Результатом становится качественный и практически равномерный обогрев всех комнат в доме или квартире.
В чем заключаются достоинства и преимущества электрических конвекторов отопления? Чем они лучше других отопительных приборов? Для начала мы рассмотрим положительные качества этого оборудования:
- эффективный прогрев помещения обеспечивает комфорт в любой его точке – естественная конвекция позволяет доставить теплый воздух в любое место комнаты, вытесняя оттуда холодный воздух;
- полностью автономная работа – вам не понадобится создавать целую отопительную систему, достаточно развесить в комнатах необходимое количество конвекторов;
- практически равномерная температура во всех точках после полного прогрева – это обеспечивается естественной конвекцией и пониженной интенсивностью нагрева ТЭНов в современных конвекторах, в результате чего достигается более равномерное распределение тепла;
- компактность – это свойственно многим современным отопительным приборам. Благодаря этому электроконвекторы хорошо смотрятся в любых помещениях;
- возможность использования в качестве основного или вспомогательного отопительного оборудования – если у вас часто отключают отопление, вы сможете приобрести дополнительный источник тепла в виде электрического конвектора;
- отсутствие существенного влияния на влажность воздуха и на содержание кислорода – электрические конвекторы отопления не сжигают кислород и не сушат воздух, поддерживая здоровый и полезный микроклимат в доме;
- мгновенный старт и полная бесшумность в работе – конвекторы нагреваются очень быстро, а естественная циркуляция воздуха обеспечивает незамедлительный прогрев жилых помещений;
- предельная легкость монтажа – достаточно разместить на стене настенную модель или установить напольный конвектор. После этого можно запускать конвектор и наслаждаться теплом.
Кроме того, электрические конвекторы отопления не требуют обслуживания, не нуждаются в разрешениях для установки, обладают безопасностью для окружающих и характеризуются высоким КПД.
Если есть возможность подключить ваш дом к газовым коммуникация, то отопительная система с топливом в виде газа будет намного экономичнее отопления электрическими конвекторами.
Есть и недостатки, которые перечислены ниже:
- вместе с теплым воздухом радиаторы переносят пыль, распределяя ее по всем отапливаемым помещениям;
- несмотря на высокий КПД, расходы на отопление будут большими. Электрическое отопление – это самый дорогой источник тепла;
- слишком большие расходы на обогрев крупных домовладений – если у вас большой дом, выгоднее создать систему водяного отопления.
Минусов не очень много, поэтому электрические конвекторы отопления можно считать практически идеальным отопительным оборудованием.
Электрические конвекторы-обогреватели станут отличным решением для небольших однокомнатных и двухкомнатных домовладений, а также для малогабаритных дачных домиков. Также они пригодятся в качестве вспомогательного оборудования для квартир.
Популярные модели конвекторов
Если вам нужны надежные и качественные электрические конвекторы отопления, отзывы покупателей советуют обратить внимание на продукцию фирмы Делонги. Основное их преимущество – это демократичная цена, однако качество находится на высоком уровне
В корпусе конвектора расположен нагревательный элемент закрытого типа.
Помните, что конвекторы отопления электрические с терморегулятором настенные – это очень чувствительная техника, которая плохо реагирует на нарушение правил эксплуатации. При правильном использовании, конвектор обеспечит в доме или в квартире комфортную и уютную атмосферу.
Требования к безопасности при использовании конвектора
Конвектор – это электрический прибор, а это значит, что его использование подразумевает соблюдение определенной техники безопасности. Существует ряд рекомендаций, которых стоит придерживаться, если у вас в доме есть конвектор:
нельзя монтировать или ставить обогреватель непосредственно возле розетки, минимально допустимое расстояние составляет – 0,8 м. Это делается для того, чтобы избежать вероятности короткого замыкания;

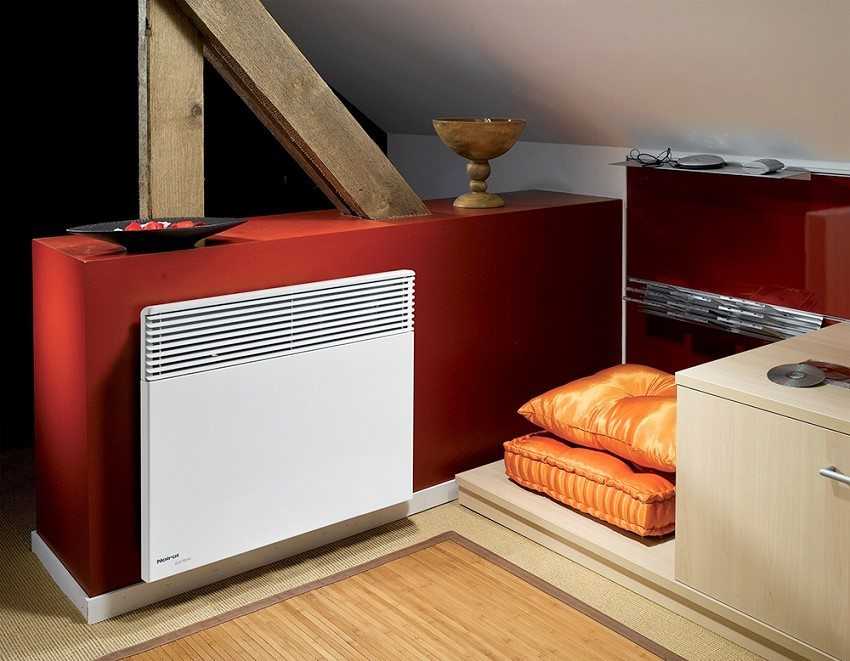

Стильный электрический конвектор от фирмы Noirot.
- конвектор запрещается накрывать. Не рекомендуется сушить белье, накидывая его на прибор, это может привести не только к выходу из строя нагревательного элемента, но и к возникновения пожара;
- если планируется установка агрегата в комнате с повышенным уровнем влажности, то он должен иметь соответствующую защиту. О том, что конвектор защищен от влаги, свидетельствует маркировка «IP 24»;
- соблюдение этих простых правил не только обеспечит продолжительную и бесперебойную работу техники, но и вашу безопасность. Ведь большинство пожаров случается именно из-за нарушения правил техники безопасности по пользованию электроприборами.
Конвектор станет отличным решением для тех, кто заботится о качестве отопления и внешнем виде агрегата.
Где применяются
Изделия напольного типа во много раз экономичнее стандартных устройств, поэтому сегодня их используют повсеместно. Применение конвекторов для обогрева помещений с высокими потолками и большими площадями особенно эффективно: они генерируют больше тепловой энергии за определенный промежуток времени, чем их младшая сестра — батарея центрального отопления.
Конвекторы не имеют альтернативы в помещениях со стеклянными дверьми, панорамными окнами или для торговых центров с остеклением в виде череды витрин. При строительстве офисных помещений сегодня всегда используются встраиваемый вариант конвектора (например, в подоконник), а оригинальные защитные решетки, идущие вдоль панорамных окон, гармонично вписываются в современный интерьер, не мешая деловой обстановке. На входе в коммерческий банк можно встретить такой конвектор, встроенный в мраморный пол — своеобразная тепловая завеса, защищающая все помещение от проникновения холодного воздуха снаружи. Бывают также плинтусные варианты.
