Как подключить ТЭНы электрического котла.

Меры безопасности

Весь процесс сборки самодельного регулятора мощности должен происходить строго по схеме и инструкции при соблюдении правил безопасности.

Диммер работает при высоком напряжении в 220 вольт, в целях безопасности не касайтесь устройства инструментом, а тем более голыми руками.

Однако знайте, что от фланца и, соответственно, симистор током не бьёт – проверено на личном опыте.

Работоспособность диммера следует проверять на лампах накаливания мощностью от 60 до 80 Вт.

Подключать энергосберегающие, светодиодные или другие лампы, в которых включены пусковые устройства и импульсные преобразователи не рекомендуется.

Устройство конвектомата Абат

Исходя из названия, в этом устройстве главное – пар и его конвекция, то есть циркуляция. Пар добывается из воды посредством парогенератора. Вода поступает из водопровода и должна быть очищена, что достигается применением фильтров для воды.

В принципе устройство похоже на проточный водонагреватель, только там вода нагревается не до такой степени.

Уровень воды в парогенераторе тщательно контролируется, для этого служит бачок с тремя щупами, каждый настроен на свой уровень:

бачок контроля уровня воды конвектомата Абат

При минимальном уровне нагрев отключается, чтобы ТЭНы парогенератора не работали “всухую”, ибо это приведёт к их неминуемому перегреву.

Когда активен средний или верхний щуп, генератор работает нормально. На верхнем щупе перекрывается клапан подачи воды. Следит за этим контроллер уровня воды.

В парогенераторе вода нагревается до состояния пара с помощью мощного трехфазного тена. Про этот ТЭН можно сказать, что это сердце пароконвектомата. Пар подается в камеру приготовления пищи, и тщательно перемешивается там с помощью вентилятора.

камера приготовления конвектомата Абат

В камеру вставлены полочки, на которые устанавливаются… нет, не кастрюли, а гастроёмкости!

Отверстия для выхода пара

В камере также есть обычные (сухие) ТЭНы, для сухой готовки без пара.

вентилятор и сухие ТЭНы

Вентилятор крутится постоянно и перемешивает воздух

Сухой или влажный – не важно

Система распределения пара показана на фото ниже:

Система распределения пара

Три тоненькие стрелки справа на фото – это фазные клеммы сухого ТЭНа, ниже – нулевые клеммы того же ТЭНа.

Пар перераспределяется с помощью соленоида сброса пара, который сбрасывает лишний пар в атмосферу:

соленоид сброса пара

Пар выходит через трубу, крышка на которой приводится в действие этим соленоидом. Также есть труба потоньше для аварийного сброса пара.

Температурой управляет специальная плата, которую я назвал контроллером температуры:

контроллер температуры

На контроллер приходят сигналы с датчиков температуры и с главного контроллера, а выдает он сигналы через контакты реле (зелёные, справа) на контакторы, которые включают ТЭНы.

Вот главный контроллер, с другой стороны этой платы – кнопки управления и индикация, которые показаны на первой фотографии статьи:

главный контроллер

Вот общий вид внутренней электрики печки:

Электросхема печки АБАТ

Поближе – контакторы, включающие сухие ТЭНы и ТЭНы парогенератора:

Контакторы включения нагрева

Подробнее о устройстве и правилах работы – в инструкции, которую можно будет скачать в конце статьи. Там же приведена и схема, и коды ошибок.

Зачем нужен

Теплоаккумулятор представляет собой хорошо утепленный резервуар большой емкости, наполненный теплоносителем, водой. За счет высокой теплоемкости воды при нагреве всего объема в емкости аккумулируется значительный запас тепловой мощности, которую можно использовать по назначению в то время, когда котел не справляется или вовсе бездействует.

Это самое простое определение теплоаккумулятора, однако, назначение и область применения у него гораздо шире.

Теплоаккумулятор фактически повышает объем теплоносителя в контуре отопления, теплоемкость и соответственно инертность всей системы. Для нагрева всего объема потребуется больше энергии и времени при ограниченной мощности отопления, но и остывать аккумулятор будет очень долго. По необходимости горячая вода из аккумулятора может подаваться в контур отопления и поддерживать комфортную температуру в доме.

Чтобы оценить преимущества теплоаккумулятора, проще всего рассмотреть для начала несколько ситуаций:

  • Твердотопливный котел лишь периодически подогревает воду. В момент розжига мощность минимальна, во время активного горения мощность возрастает до максимума, после прогорания закладки она вновь спадает и так цикл повторяется. В итоге температура воды в контуре постоянно колеблется в достаточно большом диапазоне;
  • Для получения горячей воды требуется установка дополнительного теплообменника или внешнего бойлера с косвенным нагревом, что существенно сказывается на работе контура отопления;
  • К системе отопления, построенной вокруг твердотопливного котла, подключить дополнительные источники тепла предельно сложно. Потребуется сложная развязка, желательно с автоматическим управлением;
  • Твердотопливный котел, даже длительного горения, постоянно требует внимания пользователя. Стоит пропустить время закладки новой порции топлива, как теплоноситель в контуре отопления уже начинает остывать, как и весь дом;
  • Часто максимальная мощность котла бывает избыточной, особенно весной и летом, когда не требуется максимальная отдача.

Решением для всех вышеперечисленных ситуаций становится теплоаккумулятор, притом бескомпромиссным и самым доступным в плане реализации и стоимости. Он выступает в роли узла развязки между твердотопливным котлом и контуром (-ами) отопления и отличной базовой площадкой для включения дополнительных функций.

По конструкции теплоаккумулятор может быть:

  • «пустым» – простая утепленная емкость с прямым подключением;
  • со змеевиком или регистром труб в качестве теплообменника;
  • со встроенным бойлерным баком.

С полным «обвесом» теплоаккумулятор способен:

  • Накапливать и сохранять значительный объем тепловой энергии, в первую очередь избыточную, с последующей отдачей его в контур отопления. Даже если пропустить одну или две заправки дров, и котел остановится, температура в доме опустится всего на пару градусов. Для электрокотлов есть возможность установить расписание, по которому трата электроэнергии будет происходить только ночью по сниженному тарифу, тогда как днем тепло будет поступать от теплоаккумулятора;
  • При наличии нижнего теплообменника – подключать дополнительные источники тепла, солнечный коллектор, запасной котел, работающий на газу или дизтопливе, геотермальный тепловой насос;
  • С вмонтированными ТЭНами использоваться в качестве запасного источника тепла на случай, если твердотопливный котел не работает или отключен для профилактики и ремонта;
  • При наличии верхнего теплообменника – для подключения контура ГВС или бойлера косвенного нагрева. Некоторые модели теплоаккумуляторов вместо теплообменника снабжаются готовым бойлером, размещенным внутри основной емкости;
  • Реализовать дополнительную защиту в системах с принудительной циркуляцией на случай отключения электроэнергии, не допуская перегрева воды в котле. Рассматривая емкость как узел гидроразвязки, его можно подключить по смешанной схеме с котлом, выше него и трубами большего диаметра для поддержания естественной циркуляции. В это же время раздача по радиаторам будет осуществляться насосом в принудительном порядке. Даже если электричество отключено или циркуляционный насос вышел из строя, то вода в котле не закипит, а будет циркулировать в малом контуре, завязанном на теплоаккумуляторе.

Ремонт пароконвектоматов ПКА Абат

Теперь рассмотрим вопросы ремонта печки Абат.

Сразу приведу электрическую схему пароконвектоавтомата:

Схема конвектомата ПКА ПМ

Читатель прислал схему более современного пароконвектомата, ПКА-6 и ПКА-10 ВМ:

Электрическая схема более современного пароконвектомата, ПКА-6 и ПКА-10 ВМ

Началось всё с того, что при включении пара выбивал трехполюсный защитный автомат 25А, через который был подключен конвектомат.

Сразу подозрение пало на ТЭН, и правда – его сопротивление гуляло самым непотребным образом, в том числе и на массу.

Место установки ТЭНа в парогенератор

Достаем ТЭН – и вот какую картину я вижу:

Старый тен-лопнули нагреватели

При этом парогенератор был до отказа забит накипью, и работать нормально,  конечно, не мог:

Ремонт пароконвектомата Абат – Чистка от накипи

У представителей производителя Абат был куплен такой ТЭН, вот он:

Новый тен

Всё познаётся в сравнении:

Два тена

Ставлю ТЭН на место:

Замена ТЭНа. Новый тен установлен

После этого печь Абат заработала нормально.

Кроме того, я заменил контакторы, половина которых была закорочена (контакты нулевых проводов), остальные работали через пень-колоду – заклинивали, сильно искрили.

Стоит сказать, что для нормальной работы этого конвектомата  конечно нужно поменять не только электрику. Надо менять прокладки, двигатель (подшипники тарахтят и могут в любое время рассыпаться). Не было в наличии крышки трубы сброса пара, из-за этого парогенератор работал постоянно и был значительный расход воды.

Но это детали.

В основном задача выполнена, конвектомат работает, клиенты столовой довольны!

Будете в Таганроге в ТРЦ “Мармелад” – Заходите в “Хорошую Столовую”, передавайте привет!

Блоки ТЭН (ТЭНБ) с подключением «звезда»

Данное подключение предназначено для блоков с ТЭН на 220В, с возможностью подключения как на 220В так и на 380В. Устанавливаем перемычку как показано на фото.

После устанавливаем нулевой провод на среднюю шпильку и хорошо протягиваем все контакты.

На контакты с противоположной стороны устанавливаем силовые провода (фазные), сечение проводов должно также соответствовать мощности блока ТЭН.

Данное подключение выполнено на 380В, для подключения на 220В, достаточно установить такую же перемычку с противоположной стороны и подключить так же по центру силовой (фазный) провод, либо установить перемычку на клеммном блоке электрокотла или пульта управления.

ТЭНы в системе отопления

Разные виды ТЭНов

Нередко для обогрева помещений используют электроотопительные приборы. Одна из разновидностей такого отопления ТЭНы – трубчатые электронагреватели. Что же представляет собой этот широко распространенный прибор? ТЭН – это устройство для среднетемпературного нагрева теплоносителя. Конструктивно это тонкостенная металлическая трубка с помещенной внутрь спиралью, которая изготовлена из материала высокого сопротивления — нихрома. Концы спирали выходят наружу в виде контактного стержня, герметизируются и служат для подключения к электросети.

Сама трубка изготавливается из стали, углеродистой или нержавеющей. После помещения внутрь и центровки спирали, трубку заполняют специальным теплоносителем – периклазом и герметизируют. Находясь под высоким давлением, периклаз фиксирует спираль по оси и после этого ТЭН изгибают и придают ему необходимую форму в зависимости от модели.

Независимо от того, как именно будут использоваться ТЭНы – в котле отопления на твердом топливе или в инфракрасном обогревателе – существуют определенные правила установки и эксплуатации нагревателей такого типа. При этом использовать электрические тэны можно в самых разных целях: для обогрева гаража. отопления дома, для установки в котлы отопления или в радиаторы. Рассмотрим более подробно способы использования ТЭНов для отопления.

Устройство трубчатого электронагревателя

Какой ТЭН для радиатора выбрать?

Поскольку большого разнообразия в исполнении и технических особенностей радиаторных ТЭНов нет, то и проблем в выборе обычно не возникает.

Во время покупки следует обратить внимание на следующее:

Мощность — если нет информации о теплотехнических нормах по конкретной местности, можно выбирать устройство по усреднённым показателям для средней полосы России, корректируя их в соответствии с погодными условиями данного региона. Так ТЭН мощностью 1 кВт способен нагреть воздух в помещении площадью 10 м2 при условии автономной системы отопления. Из этого расчёта и следует делать выбор.

Материал — особенных различий по материалам между радиаторными ТЭНами разных производителей нет. Конструкции их так же идентичны. Разница может быть в диаметре, то есть в размере пробки заглушки. Кроме этого, бывают одинарные и двойные ТЭНы.

Размер — поскольку батарея отопления может состоять из определенного количества секций, то и длина нагревательного элемента должна соответствовать длине батареи. Специалисты рекомендуют приобретать нагревательную конструкцию, стержень которой на 6-10 см меньше длины батареи. Если ТЭН будет короче требуемой длины, он не сможет обеспечить полноценный и равномерный прогрев теплоносителя.

Наличие дополнительного оборудования — если планируется установка автономной системы отопления, то лучше устанавливать модели с терморегулятором. Это позволит регулировать температуру в помещениях и сократить расходы на электричество.

Цена — главное, не приобретать ТЭН для радиатора, ставя во главу угла его стоимость. Прежде всего, нужно руководствоваться техническими характеристиками, указанными в паспорте изделия. И всегда помнить, дёшево — не значит хорошо!

Расчёты необходимой мощности ТЭНа

Когда планируется установка автономной отопительной системы в доме постоянного проживания, особенно важно правильно рассчитать необходимую мощность прибора. Как это сделать?. В технической документации радиаторов указаны точные значения теплоотдачи, скажем, для одной чугунной секции это будет 140 Вт

Эти значения нужно умножить на количество секций. Таким образом, получится требуемая мощность ТЭНа

В технической документации радиаторов указаны точные значения теплоотдачи, скажем, для одной чугунной секции это будет 140 Вт. Эти значения нужно умножить на количество секций. Таким образом, получится требуемая мощность ТЭНа.

Как правильно выбрать тэн для чугунного радиатора

Чтобы тэн действительно стал эффективным помощником, нужно подбирать его по следующим параметрам:

  • Прежде всего, следует ориентироваться на мощность нагревательного устройства. Чтобы подобрать по мощности тэн для чугунной батареи, необходимо рассчитать, какой она должна быть. Если ориентироваться на показатели СНиП, то для обогрева 10 м2 потребуется 1кВт мощности, но это не единственный показатель, который следует учесть.
  • Немалое значение имеет то, из какого металла сделан, и как работает радиатор отопления. Существует разница между нагревательными элементами для чугунных батарей и алюминиевых или биметаллических. Для первых выпускают тэны другой формы и с большим диаметром заглушки.

При покупке нагревателя нужно уточнить, для какого типа радиаторов он приспособлен.

  • Чтобы правильно подобрать тэн по длине, нужно ориентироваться на количество секций в радиаторе. Как правило, оптимальной считается длина прибора на 10 см короче батареи. Это позволит ему равномерно и быстро нагревать теплоноситель в устройстве.
  • Можно установить тэн в батарею отопления с термостатом, если он будет использоваться в качестве дополнительного источника тепла. Когда его функцией является обогрев дома или квартиры, то потребуется дополнительная наружная электроника, позволяющая автоматизировать процесс отопления. Это несколько удорожает сам прибор, но помогает экономить на энергоресурсах при его эксплуатации.
  • Давление в батареях центрального отопления так же следует учесть. Если оно склонно к повышению, то следует периодически стравливать воздух при помощи крана Маевского.

Важно: в вопросе покупки качественного тэна следует подходить не с позиции цены, страны производителя и качества, а по техническим характеристикам, указанным в техпаспорте

Как правило, недорогие китайские модели сразу привлекают внимание, но не стоит ориентироваться по стоимости, когда тэн должен стать основным источником тепла. В этом случае потребуется надежное и мощное устройство, а оно не может быть дешевым

Два варианта

Чтобы понять, как правильно сделать теплый пол, и можно ли с этим справиться самостоятельно, нужно познакомиться с их устройством. Рассмотрим два варианта тёплых полов — это водяные тёплые полы и системы электроподогрева. Каждый их вариантов имеет право на жизнь, окончательный выбор за потребителем.

Здесь множество тонкостей и нюансов, которые нужно учитывать, выбирая, какая система лучше:

  1. Электрические системы при эксплуатации будут дороже, но зато их монтаж не составит труда и сами устройства и приборы гораздо дешевле. Сейчас можно выбрать электрические полы самых разных модификаций. Установка электронных терморегуляторов позволит существенно снижать энергопотребление, особенно в случаях, когда члены семьи большую часть времени проводят на работе или в разъездах. Большой плюс установки тёплых электрических полов — можно с помощью термодатчиков задавать разную температуру в отдельных помещениях. Например, в детской можно сделать теплее, чем в общей комнате.
  2. Водяные полы сложно монтировать, и даже самое простейшее оборудование для него будет дороже качественного электрического, однако в процессе эксплуатации они окупят себя. Сложность монтажа заключается в том, что нужно подобрать подходящие трубы, которые не так легко монтировать, как кажется, так как они должны быть цельным змеевиком. Водяные полы, сделанные из качественных труб, с соблюдением всех условий, считаются очень долговечными и надёжными. Экономия в том, что водяные полы можно подключить к уже имеющемуся отопительному агрегату. Как правило, это газовый котёл, а это топливо считается наиболее дешёвым. С другой стороны, чтобы установить газовый агрегат, нужны немалые средства. Поэтому при небольшой площади дома и тёплых зимах можно обойтись и электрическими тёплыми полами.

Чтобы выбрать удобный вариант, нужно знать, как правильно установить электрический теплый пол и как делать монтаж водяного.

Монтаж системы «термореле-пускатель-нагреватель»

Начну объяснение с подключения системы «теплофон» к трехфазной сети по следующей схеме.

Между нулевым проводом сети и первой фазой последовательно включаются терморегулятор Т1 и катушка пускателя К1. Элементы нагревателя R1-R15 подключаются равномерно между нулевым проводом и каждой из фаз сети через нормально разомкнутые контакты пускателя К1.1 — К1.3. Пускатель, в данном случае, был выбран марки АВВ 20-40, 4р.

Работает такая схема так:

Когда температура контролируемого помещения приближается к порогу включения термореле (нижняя уставка), последнее срабатывает и своими контактами подключает к сети питания нагревательные элементы (ТЭНЫ) обогревателя.

После того, как температура помещения достигает верхней уставки, термореле отпускает, отключая питание пускателя, который, в свою очередь, обесточивает нагреватели.

Существует множество всевозможных вариантов исполнения термореле, в том числе и совсем миниатюрные варианты, однако, их максимальная коммутируемая мощность довольно невелика (не более пары киловатт), а подключать к ним напрямую можно и того меньше (из соображения наличия запаса мощности).

Самым идеальным вариантом для управления ТЭНами можно назвать такой вариант, при котором «термушка» будет через небольшой электронный блочок управлять магнитным пускателем (например, типа ПМЕ), который, в свою очередь займется управлением нагревателями, мощность которых может запросто превышать 1500 ватт.

Работает такая схемка следующим образом. При срабатывании терморегулятора, сигнал от него поступает на мощный транзисторный ключ, выполненный на основе биполярного транзистора, в коллекторную цепь которого подключено электромагнитное реле (к примеру, РЭС-9).

Питается схема от нестабилизированного источника, собранного не трансформаторе Т1 и выпрямителе VD1-VD4.

Выбор вводного автомата и пускателей

Принципиальная схема автоматики электрокотла всегда начинается с подачи напряжения через вводной автомат.

Электрическое отопление подразумевает, как правило, наличие трехфазного ввода 380В. Значит и автомат должен быть трехполюсным.

Обратите особое внимание, это должен быть именно один трехполюсный выключатель, а не три отдельных однополюсных. При КЗ и повреждении греющего элемента любой фазы, защита должна прекращать подачу напряжения по всем фазам

При КЗ и повреждении греющего элемента любой фазы, защита должна прекращать подачу напряжения по всем фазам.

После вводного автомата фазные проводники нужно разделить.

Делается это на электромагнитных пускателях.

Именно на них и ложится основная работа по автоматической коммутации эл.сети. Автомат то вы включаете и выключаете ручками, а пускатель будет это делать без вашего участия, на основе подачи управляющего напряжения от соответствующих датчиков.

При этом в отличие от автомата, покупайте три отдельных однофазных модульных пускателя. Старые модели типа ПМЛ, ПМА, КМИ здесь не подойдут. И дело вовсе не в их шумной работе и громких щелчках.

Модульный трехфазный экземпляр в едином корпусе, тоже будет не пригоден для нашей схемы.

Самое главное преимущество однофазных – возможность ручной и очень простой регулировки мощности электрокотла. Подробнее об этом будет сказано ниже.

К силовым клеммам каждого контактора, как раз-таки и подключаются нагревательные элементы (ТЭН, электроды) котла отопления.

Критерии выбора

При выборе отопительного оборудования любой потребитель ориентируется на его способность максимально эффективно обогреть жилище и подсобные или технические помещения. Основной показатель любого теплогенератора — это его мощность. Как правило, необходимая мощность рассчитывается путем сложных вычислений с учетом отапливаемой площади помещений, характеристик материалов стен и кровли, количества дверных и оконных проемов и десятков других параметров.

Упрощенный расчет производится по площади и объему помещений. В самом упрощенном виде принято считать, что 1 кВт заявленной мощности котла достаточно для эффективного обогрева 10 м² площади помещения. На практике для дома площадью 150 м² будет достаточно котла на 15 кВт. В идеале выбирается теплогенератор с параметрами выше расчетных на 10-15%.

Также при выборе следует учитывать:

Советы по установке

Несколько советов:

  1. Перед покупкой ТР надо убедиться в совместимости характеристик регулятора и нагревательных элементов.
  2. Выбирать установку прибора нужно в наиболее доступном месте.
  3. Решая вопрос о приобретении прибора, следует оценить экономическую целесообразность применения конкретной модели терморегулятора.
  4. Если не хватает опыта в установке таких устройств, то лучше обратиться за помощью к специалистам.

Человек порой не догадывается о количестве окружающих его терморегулирующих устройств. Они плотно вошли в быт. Их работа приносит существенную экономию затрат на электроэнергию.

Регулировка температуры воды

Помимо безопасности, нам потребуется еще один элемент. Элемент управления, который будет его периодически включать и выключать для поддержания заданной температуры воды.

Этим устройством является рабочий термостат.

Не путайте его с предельным. В предельном имеется взводимая вручную кнопка, которая при срабатывании препятствует самостоятельному включению датчика.

То есть, когда он сработал один раз, вам потребуется осмотреть всю систему и схему, дабы разобраться в причине срабатывания. И только после этого, нажав эту кнопочку, отопление можно будет запустить заново.

Данный термостат монтируется после предельного, опять же в разрыв цепи.

Таким образом мы получили элемент защиты и элемент управления. В принципе, это и есть самая примитивная схема №1 для автоматики электрического отопления.

ТЭНы для отопления с терморегулятором особенности выбора

Каждому домовладельцу хочется иметь в своем жилище экономную и бесперебойно работающую отопительную систему.

Многообразие существующих видов отопления позволяет подобрать под нужды каждого дома индивидуальное и оптимальное решение.

Главное в системе отопления – нагреватель теплоносителя. Разнообразные котлы нагревают носитель тепла и он, попадая в батареи, отдает накопленное тепло помещению. При поломках котла все радиаторы исключаются из системы обогрева дома, а в случаи сильных заморозков вода в системе может превратиться в лед и попросту разорвать батареи.

Избежать этих проблем, а также повысить стабильность и увеличить мощность всей отопительной системы позволяют электрические ТЭНы для отопления с терморегулятором. Во многих случаях с их помощью можно создать автономный локальный обогреватель.

ТЭНы для электрических котлов отопления

Ну да ладно, давайте перейдем к делу. В качестве нагревательных элементов для электрических котлов применяются блоки ТЭНов.

Представляют они из себя несколько нагревателей, которые объединены вместе при помощи гайки.

Чтоб было понятнее смотрите ниже на рисунок:

Блок ТЭН

Гайка может быть следующих диаметров: 1,25 дюйма, 2 дюйма и 2,5 дюйма.

Уплотняется такой блок при помощи кольцевого резинового уплотнения (если оно предусмотрено конструктивно) или при помощи подмотки нитью или ФУМ-лентой.

Что касаемо трубок, они могут быть изготовлены из углеродистой или нержавеющей стали.

Нержавейка дороже, но значительно дольше живет чем черная сталь.

При мощностях до 9 кВт, внутри котлов могут быть установлены блоки с напряжением питания 220 В.

При большей мощности, в котлах устанавливаются блоки под трехфазное напряжение 380 В.

Устройство ТЭНа

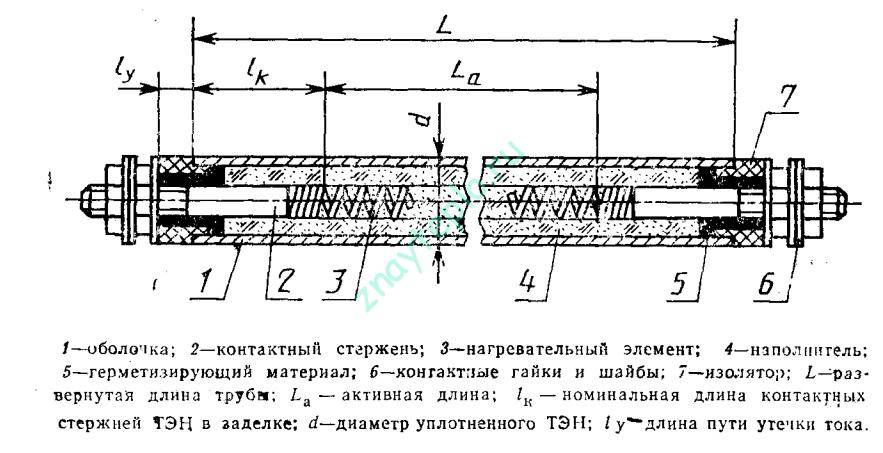

Для того, чтобы понять как устроен трубчатый электронагреватель посмотрите ниже на рисунок:

Устройство ТЭНа водонагревателя

  1. Оболочка — металлическая трубка. В качестве оболочки применяются медные, стальные или алюминиевые трубки разных диаметров.
  2. Контактный стержень — металлический стержень с резьбой на конце, через который подключается питание ТЭНа.
  3. Нагревательный элемент — спираль из сплава с высоким удельным сопротивлением.
  4. Наполнитель — в качестве наполнителя используется диэлектрик периклаз (белый порошок оксида магния).
  5. Герметизирующий материал — защищает наполнитель от попадания наружной влаги и тем самым сохраняет его свойства.
  6. Контактные шайбы и гайки нужны для крепления клемм.
  7. Изолятор — разделяет контактный стержень и оболочку ТЭНа. Нужен для защиты от утечки тока на корпус.

На рисунке указаны параметры длины. Давайте расшифруем их значение:

  • L — развернутая длина нагревателя. По ГОСТу она равна сумме длин прямолинейных и изогнутых участков.
  • Lа — активная длина. Равна длине нагревательного элемента.
  • Lk — это длина заделки контактного стержня. Длина заделки нормируется и указывается в маркировке при помощи литеры.
  • Ly — это длина пути тока утечки. Специальная нормируемая величина.
  • d — диаметр ТЭНа.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
