Печь-грубка: устройство, подготовка материалов, кирпичная кладка устройства

Подготовительный процесс

Набросав свой чертеж, Вы уверенно будете себе представлять устройство будущей печи изнутри, сможете подсматривать на схему сложения кирпичей. Созданный проект поможет более реально визуализировать будущее строение, а значит и сможет предоставить полную информацию о том, насколько данная печь гармонично впишется в общий дизайн помещения.

Перед тем как класть печь, озаботьтесь расчетом отопления частного дома .

Отдохните от кладки печи, читая о самых необычных домах мира в статье .

Материалы для кладки печи

Ни в коем случае нельзя закладывать один и тот же фундамент для стен и для печки. Так как нагрузка на фундамент разная, это может привести к трещинам, расколам. В худшем случае, возможно возгорание.

Фундамент для печи закладывают из гравия, мелкой кирпичной крошки или бутового камня. По размерам фундамент должен выступать за границы самой печки на 5-7 см вдоль каждой стороны. Самое главное в используемом кирпиче — это его правильная геометрическая форма. Иными словам, все углы должны быть четкими и ровными, выдерживать прямой угол со всех сторон. Следует тщательно проверять каждую кирпичину на момент трещин, а лучше всего использовать хорошо прожженный кирпич. Для внутренней кладки подойдет только красный кирпич.

Скрепляют кирпич при помощи цементного раствора. До сложения печи с раствором рекомендуется положить весь кирпич так, как он будет лежать уже скрепленный без раствора. Для более четких границ желательно использовать опалубки — так можно подстраховать себя от неровностей и перекосов. Самые первые несколько рядов должны быть выложены идеально ровно и гладко. От них будет зависеть качество кладки всей остальной печи. После выкладки двух первых рядов проводят гидроизоляционное мероприятие при помощи прокладки двух слоев рубероида.

Раствор для основной печи делают из песка и глины. Из цементного раствора выкладывается только фундамент и труба с внешних сторон. Конечно, лучше взять глину более жирную, а песок использовать более чистый.

Раствор должен достичь консистенции сметаны. Чтобы проверить насколько правильное соотношение ингредиентов, вылепите небольшой шар и бросьте его с высоты одного метра. А также, попробуйте его хорошо прожечь. Если в обоих случаях шар остался целым и невредимым, то пропорции соблюдены верно. Густота раствора должна отличаться и его пластичностью, которая позволяет убирать лишний раствор между кирпичами. На уровень пластичности влияет содержание воды в растворе.

Рекомендации по устройству кирпичной печи

1. Кладку печей из кирпича необходимо начинать и заканчивать тычковым рядом.Опорой для кирпича должны служит минимум два нижележащих элемента.Чтобы кирпичная кладка не расслаивалась необходимо заполнять раствором все швы.Все выступающие части выполняются тычковым рядом.Подтесанные части кирпичей должна выступать внутрь. Выступать наружу могут только элементы, которые обработаны болгарской.Оптимальной шириной шва для печей из кирпича является – 0,3 см, минимально эта величина составляет 0,2 см. Максимальная ширина может достигать 0,5 см в определенных местах кладки, таких как места сопряжения керамической и шамотной кладки.Кладка из кирпича должна быть ровной и прочной.Необходимо постоянно следить за сечением дымового канала, оно не должно иметь сужений или расширений.В местах соприкосновения кладки из кирпича с деревянными элементами должна быть предусмотрена огнестойкая изоляция.Перед укладкой каждый кирпич рекомендуется смочить в чистой воде и отряхнуть.Кирпич перед укладкой необходимо очистить от загрязнений.

Построенная самостоятельно кирпичная печь станет непросто красивым украшением для дома, но и привнесет в него тепло и уют.

Мнение экспертов о самодельном теплообменнике в печь отопления

Печь с водяным контуром начиняется дровами 1 раз в сутки

Профессионалы делают несколько замечаний по поводу монтажа котла в отопительную установку:

• Эффективность результата комбинированной системы без переплат.
• Возможность использования любого вида топлива. Подойдут опилки, уголь, паллеты и дрова, хранящиеся в сухом месте.
• Печной агрегат, у которого есть водный котел, не нужно топить постоянно. Топливо закладывается 1 раз в 12-24 часа.
• Система, где реализован длительный тип сгорания, позволяет качественно прогреть постройку и обеспечить ГВС.
• При отсутствии навыков сварки и понимания процесса изготовления стоит избегать самодельных отопительных приборов. В порядке исключения рассматривается монтаж на даче или в населенных пунктах с перебоями электричества.
• Оптимальный тип дымохода для печки с котельным резервуаром – колпаковый. Теплообменник в виде регистра из труб с большим сечением ставится внутрь.
• Чтобы не тратиться на медную арматуру, можно работать с бесшовными трубами. Они не растрескиваются при нагревании.

Семь раз отмерь – один раз отрежь

Самые сложные и важные участки кладки, например, топливник и дымоход, сначала выкладываются насухо. После этого делаются тщательные замеры, при необходимости подтесываются кирпичи. Следует понимать, что теска кирпича – это процесс, которого желательно избегать, так как поверхность становится менее прочной и пористой.

Но часто бывают ситуации, когда без этого не обойтись. В любом случае, класть кирпичи стесанной стороной внутрь категорически не рекомендуется. Строительство печки в менее важных участках можно начинать без раскладки.

Примечание! Если постройка печки производится по чертежам, то можно не делать предварительную раскладку вовсе.

В зависимости от конструкции, толщина стенок может быть от одной до четверти толщины кирпича. Чтобы была лучшая перевязка швов стены толщиной в кирпич.

укладка делается рядами поочередно. То есть сначала ложится один ряд кирпичей вдоль, второй – поперек. Если стенка делается в три четверти толщины, то первый ряд кладется в полкирпича, а второй – в кирпич.

При устройстве каналов печь устанавливается на стальные полосы. При этом следует помнить, что металл сильнее расширяется, чем кирпич, поэтому во время нагревания он будет расширяться и разрушать кладку. Чтобы такого не происходило, листы кладутся не плотно, часто их вообще не крепят.

Топка для печи барбекю

Следующий ярус включает в себя топочное отделение и стенки (перегородки). Кладку топки выполняют из двух рядов кирпичей. Внутри стенки выкладывают из огнеупорного кирпича, а отделочный кирпич идет на внешнюю сторону.

Стандартный размер топочного отделения составляет 600 * 700 мм. Выкладывают для топки с прямоугольным проемом 9 рядов кладки, для арочного проема достаточно стенок высотой в 7 рядов.

Топочную камеру достраивают еще 2 рядами кирпичей. Затем длину рядов начинают сокращать для формирования дымохода. Боковые стенки убавляют на 1/4 кирпича в каждом ряду, а заднюю и переднюю стенку убавляют на полкирпича. Таким способом выкладывают 7 рядов.

Затем обустраивают дымоход. Не следует делать трубу для отвода дыма очень высокой. Рекомендуется выложить 12-14 рядов кирпича.

Не имея достаточного опыта работы, можно справиться с оборудованием печи барбекю из кирпича не только самой простой конструкции.

При внимательном подходе сложить своими руками получится и более сложный вариант печи барбекю.

Основные материалы и комплектующие для кладки кирпичной печи

• красный полнотелый кирпич
• кирпич шамотный для топки
• компоненты для глиняного раствора — песок и глина, или же готовая жаростойкая смесь для кладки печей, продающаяся в специализированных магазинах.
• материалы для фундамента — они могут быть разными: это щебень, битый кирпич, песок и цемент, бутовый камень, доски для опалубки, рубероид для гидроизоляции.
• асбестовый лист и шнур

• духовой шкаф
• водогрейный бак
• металлические полосы разной длины и ширины
• металлический уголок, чаще всего имеющий размеры 50х50 мм
• отожжённая стальная проволока диаметром 2-3 мм.
• стальной лист для настила перед топкой
• кровельное железо — иногда требуется для перекрытия варочной камеры.

Схема, кладка и порядовка барбекю из кирпича своими руками

Кладка барбекю из кирпича состоит из нескольких этапов — выбора места, составления плана-схемы барбекю, сооружения фундамента, возведения кирпичной кладки с установкой всех деталей конструкции, сооружения трубы, облицовки и оформления строения.

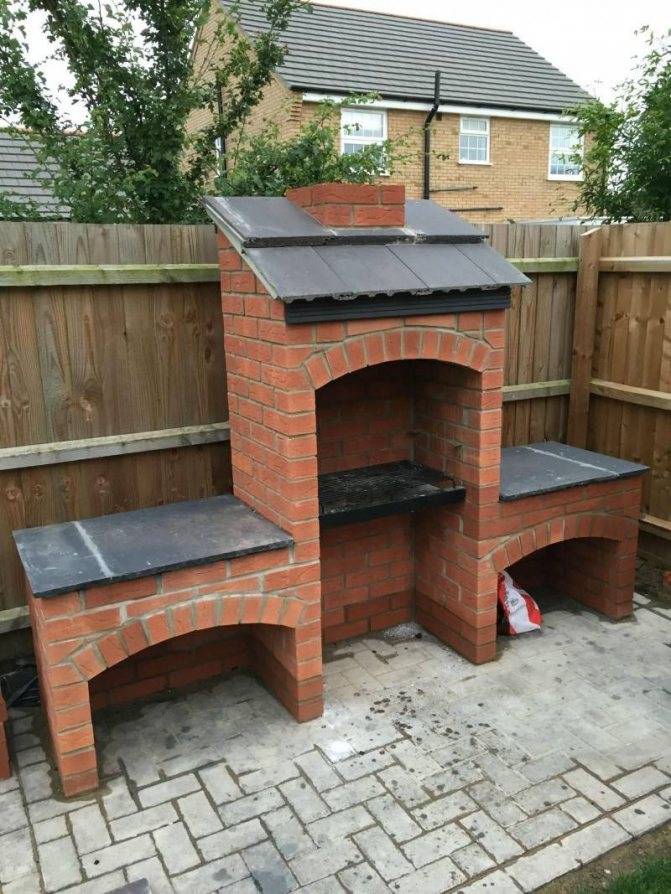

Для кладки барбекю из кирпича своими руками с тремя отсеками потребуются следующие материалы и инструменты:

• песок;
• цемент;
• гравий;
• бут;
• арматурная сетка;
• кирпич;
• керамическая плитка;
• мастерок.

Каким будет фундамент печи, зависит от ее размера. Схема барбекю из кирпича своими руками допускает, что можно сделать бетонный ленточный фундамент, а для более массивного сооружения потребуется плиточный.

Фундамент полностью застывает примерно через 2 недели после заливки бетона, и только после этого можно приступать к строительству непосредственно мангала.

Сначала поверх фундамента нужно уложить 2 слоя рубероида, чтобы защитить конструкцию от влаги, после чего можно приступать к кладке печи из кирпича. В данном случае рассматривается вариант стандартного мангала, состоящего из трех отсеков. Из кирпича придется выкладывать фигуру в форме буквы «Ш» с 4 перегородками. Какая получится барбекю из кирпича, порядовка и схема может показать заранее, при внимательном рассмотрении плана строительства мангала.

Фундамент под печь

Основу для самодельной печи делают в момент застройки, так как кирпичная печь требует крепкого основания

Сначала выкапывают яму. Нужно учесть, что ширина и длина ямы должна превышать размер фундамента на 20 см

После котлован выравнивают, и на половину засыпают просеянным песком, хорошо уплотняют и разравнивают. Поверх песка укладывается гидроизоляция, и ставиться опалубка. Дальше все свободное пространство заливают раствором из бетона, доводя его до уровня земли. Обязательно проверти поверхность на горизонтальность с помощью – строительного уровня.

Через 5-6 дней бетон должен затвердеть. После чего разбирается опалубка, кладут гидроизоляцию и доводят фундамент до пола. Довести фундамент до пола можно двумя способами:

• выложить из кирпича;
• заново построить опалубку, залив ее бетоном до начала пола.Все пустоты засыпают песком, утрамбовав его.

Рецепт бетонного раствора — одна часть цемента содержит 2,5 части песка и четыре части гравия.

Печь барбекю

Совсем несложная печка-барбекю

Этот вариант печи для дачи совсем прост в конструкции, и его постройка доступна даже начинающему мастеру. Для этого нужно изучить схему, найти для печи место, приобрести материалы и с большой аккуратностью выполнить работу. Возводить строение следует не торопясь, вымеряя ровность горизонтальных и вертикальных сторон.

“Порядовка” печки

Размеры печи, представленной на схеме 1500×1500×750. Порядовка дана до начала топки, которая внутри выкладывается шамотным кирпичом. Перекрытие больших расстояний производится с помощью металлических полос, на которые сверху укладываются ряды кирпичей. Колпак дымохода и дымоходная труба могут быть так же, как и вся конструкция, сложены из кирпича, а могут быть изготовлены из металла. Второй вариант, конечно же, установить проще, единственное, что нужно будет сделать – это взять размеры и заказать его у мастера-жестянщика.

Для этой не слишком массивной конструкции тоже не нужно устраивать фундамента, который обязательно требуется для домашних больших печей. Для нее вполне подойдет хорошо обустроенная зацементированная площадка.

Для постройки нужно приобрести те же материалы, что и для первого варианта печи с казаном, а количество кирпича можно посчитать по размерам, указанным на схеме.

Что такое порядовка?

На языке специалистов порядовка означает детальный проект кладки, содержащий сведения о порядке размещения кирпичей в каждом ряду. При выборе подходящей проекта кладки печи необходимо ориентироваться на размеры парного помещения. Если вы решили устанавливать каменку над топкой, то в целях обеспечения их максимального прогрева топливник нужно строить не менее 0,5 м. В парной площадью до 12 м2, где используется водогрейный бак объемом 40 л, каменку следует сооружать размером 0,77 x 0,5 м. Что же касается топливника, то он должен иметь высоту порядка 0,5 м.

Если вам впервые предстоит выполнять кладку печи, то желательно в точности придерживаться готовой схемы. В случае если работы проводятся в помещении нестандартной формы и необходимо внести определенные коррективы, то после изменений обязательно покажите схему опытному печнику.

Общим правилом для любых схем кладки является то, что первым идет нулевой ряд. С его помощью можно вывести фундамент на уровень пола. Для расчета оптимальной высоты будущей конструкции необходимо учитывать следующее: на схеме каждое деление составляет 10 см и соответствует средней высоте кирпича.

Выбираем кирпич

Кирпич – это основополагающий материал для кладки печей. Его особенности в том, что он бывает четырех основных видов. Это:

• керамический;
• огнеупорный;
• силикатный;
• кирпич ручной формовки.

Керамический идет на облицовку печи, ее «забутовку» – это внутреннее пространство и для кладки печи. Для этих целей можно использовать кирпич марки М – 250, а лучше 500. Конечно, он более дорогой, чем обычный М – 100 или М-150. Но он более однороден и выдерживает множество циклов нагревания и охлаждения. Кроме того, он легко поддается дополнительной формовки в качестве декоративных элементов, а марки с меньшими показателями просто рассыпаются от подобной процедуры.

Керамический кирпич марки М – 250, готов стать облицовкой печи.

Как сложить самую простую печь из кирпича?

Для начала нужно решить, что вы хотите получить от будущей печки. Если вам нужно только отапливать комнаты, а для приготовления еды вы пользуетесь баллонным газом или электричеством, то выбирайте вариант без плиты и духовки. Тот, кто любит мягкое целебное тепло, выбирает вариант с лежанкой.

Для регулярной тепловой обработки большого количества продуктов и кормов для домашних животных простейшая печь с варочной поверхностью будет в самый раз.

Мы рассмотрим три примера печей с пошаговым руководством по их кладке:

Простую прямоточную; С варочной плитой; Отопительную.

Скажем сразу, что от простой конструкции, лишенной газовых оборотов, ждать высокой теплоотдачи нельзя. По этой причине такие печи ставят в гаражах и других небольших помещениях площадью не более 16 м2.

Мы рассмотрим этот вариант для того, чтобы новички получили первый несложный урок практической кладки.

Прямоточная отопительная конструкция рассчитана на обогрев небольшой комнаты

Под такую печку не нужен мощный фундамент. Отсыпав крупную щебенку слоем в 15-20 см, залив ее цементным раствором и выровняв поверхность по уровню, через пару дней можно приступать к кладке.

Размеры печи в плане: ширина 2 кирпича (51 см), глубина 2,5 кирпича (64 см). Поскольку поддувальной камеры в ней нет, то отверстия для поступления воздуха сверлят прямо в топочной дверке.

Шестой ряд перекрывает дверку топочной камеры. Вид сверху помогает лучше понять способ раскладки кирпича.

Порядовки у такой конструкции несложные. Главное условие во время работы – соблюдать перевязку швов так, чтобы верхний кирпич закрывал шов между двумя нижними.

На восьмом ряду топливник зауживают, используя для этого половинки и «трехчетвертки» — ¾ от целого кирпича. Выход из топки таким образом получается сечением в 1 кирпич (125х250 мм).

Следующий ряд (девятый) выкладывают так же как седьмой, используя целый кирпич.

После этого ярус кирпича ставят на ребро заподлицо с внутренней гранью нижнего ряда. Новый ярус кладут плашмя, используя два целых кирпича и четыре «трехчетвертки». Таким способом дымовой канал снова зауживают для того, чтобы задержать газы и поднять теплоотдачу.

На следующем ярусе камни кладут на ребро. Посередине дымового канала ставят кирпич. Таким способом печь поднимают еще на пять рядов (один ярус на ребро и кирпич посередине, другой ярус плашмя).

Остальные четыре яруса кладут плашмя. Последними двумя рядами кладки дымовой канал зауживают до размера 12х12 см (полкирпича). На этом уровне в печь ставят дымовую задвижку. Сверху в нее вставляют стальную трубу.

Основные типы печей

Прежде чем приступать к самостоятельной кладке печи ознакомьтесь с особенностями существующих разновидностей подобных агрегатов. Печки бывают:

• отопительными. Предназначены исключительно для обогрева. Такие печи имеют предельно простую конструкцию и выкладываются в кратчайшие сроки и с наименьшими усилиями по сравнению с конструкциями других типов;
• отопительно-варо чными. Самый популярный и востребованный вариант. Одновременно обогревают дом и позволяют готовить пищу;

Также существуют усовершенствован ные разновидности отопительно-варо чных печей со встроенной кухонной плитой или даже полноценным духовым шкафом.

Кладка голландки своими руками

В отдельную категорию относятся печи-камины. Это отличный вариант для современного частного дома. Подобные конструкции прекрасно справляются с задачами обогрева помещений и имеют привлекательный внешний вид. Правильно выложенная и отделанная печь-камин станет достойным дополнением интерьера как маленького загородного домика, так и дорогой частной виллы.

Такими бывают каменки

Схемы современных печей различают их не только по предназначению, но и по особенностям формы. Чаще всего в частных домах устанавливаются агрегаты прямоугольной и квадратной формы. Но при желании вы можете выложить круглую печь. Конкретный вариант подбирайте с учетом особенностей помещения и своих собственных предпочтений.

На рисунке изображена простейшая кирпичная печь для обогрева и приготовления пищи

Печь, конечно же, можно выложить своими руками и многочисленные схемы помогут вам сделать это в кратчайшие сроки. Однако при выполнении такой работы помните, что любая печь, вне зависимости от ее назначения, формы и прочих характеристик должна в полной мере отвечать действующим нормам пожарной безопасности.

Камины своими руками чертежи и проектирование

Для начала нужно подготовить проект камина из кирпича. Определившись с размером и формой, возьмите за основу любое типовое решение и адаптируйте его под ваше помещение. Не игнорируйте эту стадию, поскольку она даст вам точное понимание всего процесса.

Порядовка и схема для кладки, позволит сделать расчет необходимого количества кирпича и связующего материала. Как правило, она рисуется для каждого ряда, кроме цокольного.

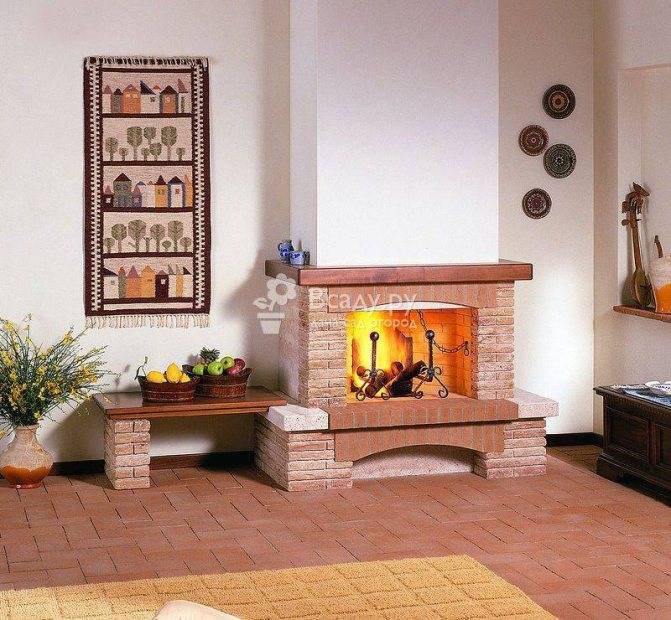

Схема традиционного камина

Этот вариант наиболее подходит начинающим. Для ее выполнения понадобится совсем немного материала, тем не менее, такая конструкция даст хороший обогрев для комнаты площадью до 35 кв. м.

Для холла его можно выстроить повыше, полку украсить различными элементами. В современной архитектуре частных домов зачастую используют деревенский стиль.

Также очаг можно расположить отдельно стоящим, не монтируя его у стены. Это позволяет выделить его декоративные особенности.

Или наоборот, для экономии места встроить в стену.

Порядовка угловая: схемы и фотографии

Угловой камин, как правило, экономит пространство, поэтому его часто устанавливают в небольших холлах или спальнях. Порядовка приведена ниже.

Очаг может иметь открытую или закрытую топку.

Модифицированный вариант – угловой садовый камин с печью очень удобен для дачи. Такое строение имеет не только функциональное назначение, оно еще и украсит дачный участок. По данной схеме его можно смонтировать как на улице, так и в частном доме.

Схема с легкостью моделируется, в зависимости от ваших потребностей. И её легко приспособить для создания красивой летней кухни.

Садовый очаг

Уличный камин-барбекю не так сложен, ознакомьтесь с его порядовкой и исполнением и сможете с легкостью смонтировать его у себя в саду следуя схеме.

С отделкой из искусственного камня садовый камин-барбекю смотрится очень оригинально. Основную схему можно изменить на свой вкус, как на снимке.

Как объединить достоинства камина и практичность печки

Чтобы получить в доме декоративные качества камина, но при этом обеспечить удобство пользования и практичность закрытой печи — нужно объединить их достоинства. Для решения этого вопроса существует как минимум три варианта.

• Независимые печи и камины своими руками в одном корпусе, и с общим дымоходом.
• Камин используется в качестве топочной камеры кирпичной печи.
• Металлическая печь-буржуйка с конвекционным нагревом воздуха в помещении.

Рассмотрим поподробнее каждый из вариантов.

Печь с пристроенным камином

Самый простой способ — построить печь и встроить сбоку камин. Получится, что в одном каменном корпусе разместятся два автономных отопительных прибора

Собирая такую печь камин своими руками, важно учесть, что будет использоваться общий дымоход

Недостатком такой конструкции является громоздкость, большое количество кирпича для постройки, большая занимаемая площадь, но печь можно использовать для постоянного отопления, а камин — как способ быстро согреться возле огня.

Металлический камин с кирпичной кладкой

По второму способу готовый металлический камин обкладывается кирпичной кладкой. По сути, мы получаем обычную печь, где камин играет роль камеры сгорания.

Для лучшей эффективности отбора тепла можно в дымоходе сделать множество каналов. Тогда сам дымоход тоже будет нагреваться и излучать тепло в помещение. Готовые металлические камины имеют стеклянные дверки. Через них можно любоваться на языки пламени.

Эффективность использования топлива в каминах на порядок ниже, чем в хорошей печке, так что такая печь камин для дачи будет отличаться повышенной прожорливостью. Кроме того, дымоход, который тоже выделяет тепло, будет находиться слишком высоко и греть воздух у потолка, а не внизу помещения.

220fa7f8c8f8ec884fc49c5ee537e9e6.jpe

Готовая конструкция — печь камин из металла

Одним из лучших вариантов являются металлические печи камины для дачи, использующие конвекционный нагрев воздуха. Для этого на небольшом расстоянии от горячих металлических стенок нужно закрепить экран.

В получившемся канале воздух будет нагреваться и подниматься, а на его место будет поступать новый холодный воздух. За счет конвекции все помещение нагреется очень быстро. Экраном может служить как дополнительная металлическая пластина, так и каменная кладка с отверстиями снизу и сверху.

Создание схемы разводки отопления

Совмещать печь с водонагревательным котлом и подключать контур к отопительной системе можно по двум схемам.

Открытая система

При открытой системе расширительный бак находится в верхней точке – на чердаке, можно включить в схему насос

Теплоноситель движется гравитационным способом, поэтому требуется установка циркуляционного насоса. Он ставится на байпас, снижает температурную разницу обратки и подачи, увеличивает скорость движения воды и качество теплоотдачи. Без электричества линия будет работать по принципу самотека.

Для его организации понадобится увеличить линию и горизонтальные наклонные в диаметре. Открытую систему оснащают разводящим коллектором на 32 мм с наклоном от 3до 5 мм на каждый погонный метр. Расширительная емкость находится вверху, в нее поступает воздух из коммуникаций.

Закрытая система

Радиаторная сеть предусматривает принудительное движение воды. Тягу в данном случае создает насос. Он же нагнетает давление от 1 Бар для холодного теплоносителя. Резервуар мембранного типа, находится снизу. Для его соединения с магистралью применяется отсекающий кран. Устройства безопасности (воздухоотводчик, манометр, спускной клапан) ставятся обязательно.

Разновидности

Грубка своими руками может быть построена со щитком, встроенным в тело (строение) печи, и тогда на вид она неотличима от плиты, поз. 1 на рис. Грубка-плита компактна, наименее материалоемка, наиболее легка, требует минимального объема дополнительных строительных работ, но ее тепловая мощность ограничена 10-12 кВт, и то с большим напрягом. Поэтому грубы-плиты ставят большей частью в сезонных дачах (весна-осень) с эпизодическими выездами туда зимой, охотничьих домиках и т.п

Важное достоинство грубы-плиты – ее возможно построить без фундамента прямо на полу, если его несущая способность не менее 500 кгс/кв. м

Виды печей-грубок

Груба с пристроенным щитком (поз. 2) сложнее конструктивно и тяжелее, хотя упрощенный фундамент (см. далее) пригоден и для нее, но ее тепловая мощность потенциально больше. Груба на дровах с пристроенным щитком способна развить до 16-18 кВт; на угле – до 20-22 кВт. Схема тока дымовых газов в грубе со щитком дана на поз. 3; по такой построена популярная печь Галанка. Однако нужно знать, что строить грубу более чем на 3 оборота нет смысла: такая печь с единым циклом окажется проще и дешевле. Кроме того, при постройке надо будет особенно внимательно отнестись к некоторым особенностям печей-груб, рассмотрению которых посвящена значительная часть материала статьи.

Почему груба – груба

Зрительно печь-грубу можно отличить от плиты с позднее пристроенным щитком по цельности конструкции (поз. 4), но в сущности они одно и то же. Расчет тепоэффективной печи весьма сложен и требует достаточно глубоких познаний в теплотехнике, а разработка конструкции печи по его результатам еще и солидного практического опыта. Разработать и построить грубу много проще потому, что ее топочная (огневая) часть и щиток рассчитываются по отдельности, а затем «слепляются» вместе по правилам сопряжения строительных конструкций с учетом требований теплотехники. Естественно, тепловая эффективность полученного прибора будет ниже, т.к. взаимодействие тепловых циклов огневой части и щитка в расчет не берется, а именно благодаря его учету и возможно повысить эффективность печи единого цикла. Поэтому, если вы живете в краях с суровым климатом, груба для вас может иметь смысл только как сезонная печь временного пользования.

Конструкция дымохода из кирпича

Дымоход в любом доме состоит из нескольких частей, каждая из них имеет свое предназначение.

Типичный и часто применяемый дымоход складывается из следующих сегментов:

• Шейка, идущая от поверхности печи до разделки (распушки). На ней устанавливается задвижка, с помощью которой регулируется скорость горения топлива и сила тяги.
• Распушка. Она выполняется перед каждым сегментом перекрытия, защищает от воздействия высокой температуры. Ее стенки делаются более толстыми, чем в других частях дымохода, они должны быть не менее 40 см.
• Стояк. Эта часть трубы соединяет чердак и кровлю.
• Выдра. В ее обязанности входит защита дымохода от попадания воды, снега и пыли в стояк трубы. Сектор трубы располагается на крыше, отличается толстыми стенками, которые берегут обрешетку кровли от воздействия горючих материалов.
• Шейка трубы. Она начинается над выдрой, ее кладут аналогично стояку.
• Оголовок трубы – представляет собой расширение над шейкой. Над ним устанавливается колпак или зонтик, защищающий дымоходный канал от осадков.

Элементы кирпичной трубы (дымохода)

Преимущества

Такие варианты более функциональны, нежели стандартные модели. Ведь угловой камин идеально занимает собой пустующий участок комнаты, выполняя при этом все стилистические и практические функции обычного камина. Он подходит и для загородных домов и для использования в квартире.

Угловой камин в интерьере может быть очень стильным элементом, придавая ему современную нотку, акцентируя внимание на тех деталях, которые владельцы частного дома хотят подчеркнуть. Комната с камином, даже если это просто его имитация, всегда смотрится более уютно и привлекательно

Угловой электрический камин в гостиной в стиле кантри

Оформление угловой моделью поможет скрыть недочеты конструкции в домах и некачественную отделку зданий. Неровная стена и выступающие коммуникации в зале или гостиной тоже могут быть скрыты декоративной дымоходной трубой. Белый камин может быть стильным элементом интерьера, а стеклянный – придать помещению невесомость и гармонично вписаться в стиль хай-тек.

Угловой электрический камин в гостиной в современном стиле

Многообразие различных современных отделочных материалов позволяет выбрать проект камина или печи, которая наилучшим образом украсит интерьер дома, сделав декор даже небольшой комнаты более стильным, приятным и комфортным.

Угловой камин хорош и тем, что за завораживающим горением можно будет наблюдать из любой части комнаты. Этим подобная конструкция очень удобна, поскольку не придется размещать диван точно перед камином — дизайн позволяет устроить место для отдыха где угодно в комнате.

Угловой дровяной камин в гостиной

Очевидный плюс — экономия пространства, так как угловой пристенный камин занимает пустующий, малофункциональный угол, оставляя свободными куда более «выгодные» и легкодоступные участки комнаты. Благодаря этому экономящему пространство эргономичному устройству угловые модели можно вписать даже в небольшую комнату. А их изящная и стильная облицовка прекрасно впишется в интерьер любой дачи.

Современный угловой камин, как и обычный, способен создать в комнате особый – теплый и дружественный – микроклимат, оздоровить воздух, наполнить его сухим и приятным теплом.

Белый угловой камин в светлой гостиной

Угловые модели обогревают разом три комнаты — те, к которым непосредственно примыкают. Гостиная, столовая и кухня могут быть обогреты полностью.

Угловой дровяной камин в бежево-красной гостиной

Угловой электрический камин с деревянной отделкой

Серо-белый угловой камин

Угловой камин с облицовкой из дерева и камня

Угловой дровяной камин с облицовкой из камня

Угловой классический дровяной камин

Угловой традиционный дровяной камин
